№577 от 18.03.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 141943
О внесении изменений в ОТ СИ
О переоформлении свидетельства об утверждении типа СИ
Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26
Приказы по основной деятельности по агентству Вн. Приказ № 577 от 18.03.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ18 марта 2020 г. 577
—------ №__
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 66054 «Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля .2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «АнаПико РУС» от 16 января 2020 г. № 002 и от 25 февраля 2020 г. № 52, пр и к аз ы в аю:
-
1. Внести изменения в описание типа на генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 67514-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу «Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26. Методика поверки 651-19-047 МП», утвержденному ФГУП «ВНИИФТРИ» 16 декабря 2019 г., и распространить действие документа на генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 66054 «Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 67514-17, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), .ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: ODE1036E1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
\____—____
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «18» марта 2020 г. № 577
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26
Назначение средства измеренийГенераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26 (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 26,5 ГГц.
Описание средства измеренийПринцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с амплитудной, импульсной, частотной, фазовой и ЛЧМ модуляциями. В моделях RFSG2, RFSG4, RFSG6 представлена опциональная модуляция VOR/ILS.
Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели, а также с помощью специального ПО и персонального компьютера. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.
Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов. При этом благодаря усовершенствованному методу генерирования частот и дробному делителю частоты достигаются низкий уровень фазового шума и дискретность 0,001 Гц.
Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведен в таблице 1.
Таблица 1 - Перечень опций для моделей RFSG2, RFSG4, RFSG6
|
Наименование опций |
Обозначение опций к моделям | ||
|
RFSG2 |
RFSG4 |
RFSG6 | |
|
Внутренняя аккумуляторная батарея |
RSFG2-B3 |
RSFG4-B3 |
RSFG2-B3 |
|
Модуляция сигналов аэронавигационных систем, имитация сигналов всенаправленных маяков VOR, имитация сигналов системы захода на посадку самолета ILS |
- |
- |
RFSG6-AVIO |
|
Расширение динамического диапазона до -120 дБм |
RFSG2-PE3 |
RFSG4-PE3 |
RFSG6-PE3 |
|
Установка интерфейса GPIB |
RFSG2-GPIB |
RFSG4-GPIB |
RFSG6-GPIB |
|
Исполнение прибора в корпусе для монтажа в стойку, 19 дюймов |
RFSG2-1URM |
RFSG4-1URM |
RFSG6-1URM |
|
Перенос ВЧ-выхода на заднюю панель |
RFSG2-REAR |
RFSG4-REAR |
RFSG6-REAR |
|
Комплект для монтажа в 19 дюймовую стойку |
RFSG-RM |
RFSG-RM |
RFSG-RM |
Продолжение таблицы 1
|
Наименование опций |
Обозначение опций к моделям | ||
|
RFSG2 |
RFSG4 |
RFSG6 | |
|
Исполнение корпуса с сенсорным дисплеем |
RFSG2-TP |
RFSG4-TP |
RFSG6-TP |
|
Прочная и компактная сумка для переноса портативных приборов |
RSFG-BAG |
RSFG-BAG |
RSFG-BAG |
Таблица 2 - Перечень опций для моделей RFSG12, RFSG20, RFSG26
|
Наименование опции |
Обозначение опций к моделям | ||
|
RFSG12 |
RFSG20 |
RFSG26 | |
|
Расширение частотного диапазона до 9 кГц |
RFSG12-9K |
RFSG20-9K | |
|
Расширение динамического диапазона до -90 дБм |
RFSG12-PE3 |
RFSG20-PE3 |
RFSG26-PE3 |
|
Высокая выходная мощность |
RFSG12-HP |
RFSG20-HP |
RFSG26-HP |
|
Установка интерфейса GPIB |
RFSG12-GPIB |
RFSG20-GPIB |
RFSG26-GPIB |
|
Быстрое переключение частоты |
RFSG12-FS |
RFSG20-FS |
RFSG26-FS |
|
Внутренняя аккумуляторная батарея |
RFSG12-B3 |
RFSG20-B3 |
RFSG26-B3 |
|
Установка интерфейса GPIB |
RFSG12-GPIB |
RFSG20-GPIB |
RFSG26-GPIB |
|
Исполнение прибора в корпусе для монтажа в стойку, 19 дюймов |
RFSG12- 1URM |
RFSG20- 1URM |
RFSG26-1URM |
|
Исполнение корпуса с сенсорным дисплеем |
RFSG12-TP |
RFSG20-TP |
RFSG26-TP |
|
Перенос ВЧ-выхода на заднюю па нель |
RFSG12- REAR |
RFSG20- REAR |
RFSG26-REAR |
|
Комплект для монтажа в 19 дюймовую стойку |
RFSG-RM |
RFSG-RM |
RFSG-RM |
|
Прочная и компактная сумка для переноса портативных приборов |
RFSG-BAG |
RFSG-BAG |
RFSG-BAG |
Общий вид генераторов с указанием мест нанесения знака поверки, знака утверждения типа и пломбирования приведён на рисунках 1 - 6.
Место нанесения знака утверждения типа

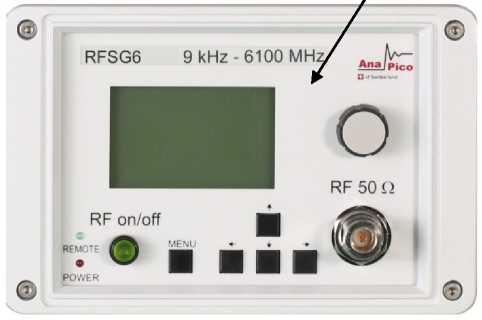

Рисунок 1 - Общий вид лицевой панели генераторов сигналов RFSG2, RFSG4, RFSG6
Место нанесения знака утверждения типа

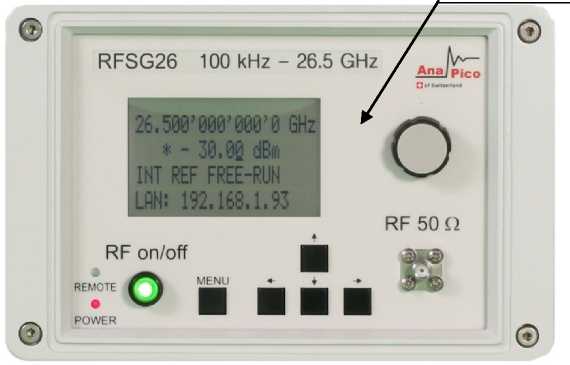

Рисунок 2 - Общий вид лицевой панели генераторов сигналов RFSG12, RFSG20, RFSG26
RFSG20
Место нанесения знака утверждения типа
100 kHz - 20 GHz
Лг I
IP sddress: 192,168.1,190 'Ли
CW | SWEEP I MOD | REF | TRIG |C0NFIGj RF ON
Рисунок 3 - Общий вид лицевой панели генераторов сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20,RFSG26 в исполнении корпуса с сенсорным дисплеем
Место нанесения знака поверки

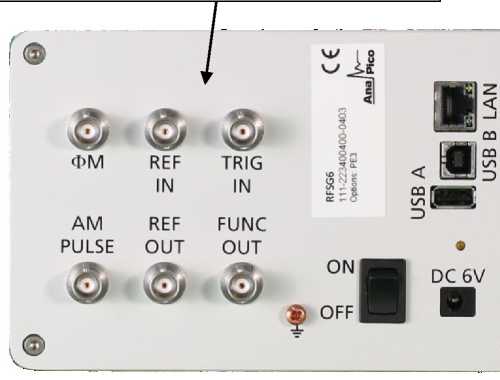

Рисунок 4 - Общий вид задней панели генераторов сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20,RFSG26
Место пломбировки
Место нанесения знака утверждения
Й) ЙН (•)
POWER REMOTE RF ON
RFSGSIGNAL GENERATOR
Рисунок 5 - Общий вид лицевой панели генераторов сигналов RFSG12, RFSG20, RFSG26 с опциями RFSG12-1URM, RFSG20-1URM,RFSG26-1URM соответственно
Место пломбировки
Место нанесения знака поверки

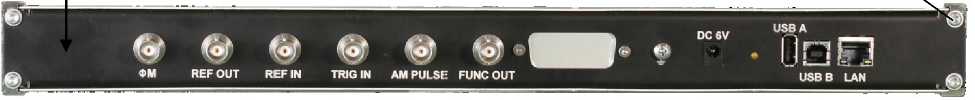

Рисунок 6 - Внешний вид задней панели генераторов сигналов RFSG12, RFSG20, RFSG26 с опциями RFSG12-1URM, RFSG20-1URM,RFSG26-1URM соответственно.
Генераторы имеют встроенное ПО. Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов серии RFSG».
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже V 2.100 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Метрологические и технические характеристики
Таблица 4 - Метрологические характеристики генераторов RFSG2, RFSG4, RFSG6
|
Наименование характеристики |
Значение |
|
Диапазон частот для моделей, кГц: - RFSG2 |
от 9,0 до 2,0-106 |
|
- RFSG4 |
от 9,0 до 4,0 • 106 |
|
- RFSG6 |
от 9,0 до 6,1-106 |
|
Пределы допускаемой относительной погрешности установки частоты |
±5,0^10-'7 |
|
Дискретность установки частоты, Г ц |
0,001 |
|
Диапазон установки уровня выходного сигнала, дБм (1) |
от -30 до +18 |
|
Диапазон установки уровня выходного сигнала с опциями RFSG2-PE3 RFSG4-PE3, RFSG6-PE3, дБм |
от -120 до +17 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности установки уровня выходного сигнала для значений, дБ: - менее или равно -80 дБм |
±1,5 |
|
- св. -80 до -20 дБм включ. |
±0,7 |
|
- св. -20 до +10 дБм |
±0,5 |
|
- св. +10 дБм |
±0,8 |
|
Уровень гармонических составляющих относительно уровня основного сигнала +10 дБм в диапазоне частот от 100 кГц до 6 ГГц (или максимальной частоты генератора), дБн (2), не более |
-30 |
|
Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот от 1 МГц до 6 ГГц (или максимальной частоты генератора), дБн, не более |
-75 |
|
Уровень субгармонических составляющих относительно уровня основного сигнала +10 дБм в диапазоне частот от 2 до 6 ГГц (или максимальной частоты генератора), дБн, не более |
-70 |
|
Уровень фазовых шумов в диапазоне частот и отстройке от несущей 20 кГц, дБн/Гц, не более: от 9 кГц до 1 ГГц включ. |
-128 |
|
св. 1 до 2 ГГц включ. |
-122 |
|
св. 2 до 4 ГГц включ. |
-115 |
|
св. 4 до 6 ГГц включ. |
-112 |
|
Значение вспомогательного коэффициента N: от 0,37 до 0,75 ГГц включ. |
0,125 |
|
св. 0,75 до 1,50 ГГц включ. |
0,25 |
|
св. 1,5 до 3,0 ГГц включ. |
0,5 |
|
св. 3,0 до 6,1 ГГц включ. |
1 |
|
Частотная модуляция (ЧМ) | |
|
Значение максимальной девиации в диапазоне частот, МГц, не менее: - до 0,37 ГГц включ. |
2 |
|
-св. 0,37 ГГц |
N•100 |
|
Наименование характеристики |
Значение |
|
Диапазон частот модулирующего сигнала, кГц |
от 0 до 800 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты при модулирующей частоте 1 кГц, Гц |
±(0,05-Дч (3) + 20), |
|
Фазовая модуляция (ФМ) | |
|
Значения максимальной девиации фазы в диапазоне частот от 0,37 до 6,1 ГГ ц, рад, не менее |
от 0 до N-80 |
|
Диапазон частот модулирующего сигнала, кГц |
от 0 до 800 |
|
Пределы допускаемой абсолютной погрешности установки девиации фазы (модулирующая 1 кГц, девиация не более N-80 рад, полоса пропускания 100 кГц), рад |
±(0,05^Дф (4) + 0,01), |
|
Амплитудная модуляция (АМ) | |
|
Диапазон установки коэффициента АМ (Кам), % |
от 0 до 95 |
|
Пределы допускаемой погрешности установки Кам, % |
±3 |
|
Импульсная модуляция (ИМ) | |
|
Динамический диапазон импульсного модулирующего сигнала, дБ, не менее |
80 |
|
Длительность фронта/среза импульсного модулирующего сигнала, нс, не более |
7 |
|
Минимальная ширина импульсного модулирующего сигнала, нс, не более:
|
30 50000 |
|
Частота повторения импульсного модулирующего сигнала, МГц |
от 0 до 5 |
относительно мощности 1 мВт
относительно уровня мощности на центральной (несущей) частоте
| |
Таблица 5 - Метрологические характеристики генераторов RFSG12, RFSG20, RFSG26
|
Наименование характеристики |
Значение |
|
Частотные характеристики | |
|
Диапазон частот для моделей, кГц: - RFSG12 |
от 100,0 до 12,0-106 |
|
- RFSG20 |
от 100,0 до 20,0 •IO6 |
|
- RFSG26 |
от 100,0 до 26,5 •Ю6 |
|
опция 9 кГц: | |
|
- RFSG12-9K |
от 9,0 до 12,0-106 |
|
- RFSG20-9K |
от 9,0 до 20,0-106 |
|
Пределы допускаемой относительной погрешности установки частоты |
±5,0-10-7 |
|
Дискретность установки частоты, Гц |
0,001 |
|
Выходные характеристики | |
|
Диапазон установки уровня выходного сигнала для моделей RFSG12, RFSG20, RFSG26, дБм |
от -20 до +15 |
|
Диапазон установки уровня выходного сигнала с опцией RFSG12-PE3, RFSG20-PE3, RFSG26-PE3, дБм |
от -90 до +13 |
|
Диапазон установки уровня выходного сигнала с опцией RFSG12-HP, RFSG20-HP, RFSG26-HP, дБм от 200 МГц до 6 ГГц включ. |
от -20 до +24 |
|
св. 6 ГГц до 16 ГГц включ. |
от -20 до +23 |
|
св. 16 ГГц |
от -20 до +18 |
|
Диапазон установки уровня выходного сигнала с опциями RFSG12-HP, RFSG20-HP, RFSG26-HP и RFSG12-PE3, RFSG20-PE3, RFSG26-PE3, дБм в диапазоне частот от 200 МГц до 10 ГГц включ. |
от -90 до +22 |
|
св. 10 до 16 ГГц включ. |
от -90 до +20 |
|
св. 16 до 20 ГГц включ. |
от -90 до +18 |
|
св. 20 до 24 ГГц включ. |
от -90 до +15 |
|
св. 24 ГГц |
от -90 до +13 |
|
Пределы допускаемой относительной погрешности установки уровня выходного сигнала при частотах от 100 кГц для значений, дБ: - менее или равно -65 дБм на частотах до 10 ГГц включ.: |
±2,5 |
|
-св. -65 до -15 дБм включ. |
±0,7 |
|
-св. -15 до +15 дБм включ. |
±0,6 |
|
-св. +15 дБм |
±0,9 |
|
Наименование характеристики |
Значение |
|
Спектральные характеристики | |
|
Уровень гармонических составляющих относительно уровня основного сигнала +5 дБм в диапазоне частот от 100 кГц до 12 ГГц, дБн, не более |
-30 |
|
Уровень негармонических искажений, значение выходного сигнала +10 дБм, смещение более 3 кГц, на частотах, дБн, не более: до 312 МГц включ. |
-98 |
|
св. 312 до 625 МГц включ. |
-85 |
|
св. 625 МГц до 1,5 ГГц включ. |
-84 |
|
св. 1,5 до 2,5 ГГц включ. |
-85 |
|
св. 2,5 до 5 ГГц включ. |
-82 |
|
св. 5 до 10 ГГц включ. |
-73 |
|
св. 10 до 20 ГГц включ. |
-71 |
|
св. 20 ГГц |
-68 |
|
Уровень субгармонических составляющих относительно уровня основного сигнала +5 дБм в диапазоне частот, дБн, не более: до 20 ГГц включ. |
-65 |
|
св. 20 ГГц |
-50 |
|
Уровень однополосного фазового шума при значении выходного сигнала +10 дБм, отстройке от несущей 20 кГц, на частотах, дБн/Гц, не более: 500 МГц |
-134 |
|
1 ГГц |
-128 |
|
2 ГГц |
-122 |
|
3 ГГц |
-118 |
|
4 ГГц |
-116 |
|
6 ГГЦ |
-112 |
|
10 ГГц |
-108 |
|
20 ГГц |
-102 |
|
Вспомогательный коэффициент N на частотах: -до 1,25 ГГц включ. |
0,05-f(5) |
|
-св. 1,25 до 2,5 ГГц |
0,125 |
|
-св. 2,5 до 5 ГГц включ. |
0,25 |
|
-св. 5 до 10 ГГц включ. |
0,5 |
|
-св. 10 до 20 ГГц включ. |
1,0 |
|
Частотная модуляция ЧМ | |
|
Значение максимальной девиации частоты в диапазоне частот, МГц, не менее до 1,25 ГГц включ. |
0,05-f |
|
св. 1,25 ГГц до 20 ГГц |
N•200 |
|
Наименование характеристики |
Значение |
|
Диапазон частот модулирующего сигнала, кГц |
0 до 800 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты (модулирующая 1 кГц), Гц |
±(0,05-Дч + 20), |
|
Фазовая модуляция ФМ | |
|
Максимальная девиация в диапазоне частот от 1.25 до 20 ГГц, рад |
от 0 до N-300 |
|
Диапазон частот модулирующего сигнала, кГц |
от 0 до 800 |
|
Пределы допускаемой абсолютной погрешности установки девиации фазы (модулирующая 1 кГц, девиация не более N-80 рад, полоса пропускания 100 кГц), рад |
±(0,05^Дф + 0,01), |
|
Амплитудная модуляция АМ | |
|
Диапазон коэффициента амплитудной модуляции (Кам), % |
от 0 до 90 |
|
Пределы допускаемой абсолютной погрешности установки Кам, %: -до 5 ГГц |
±4 |
|
-св. 5 ГГц |
±6 |
|
Импульсная модуляция | |
|
Динамический диапазон импульсного модулирующего сигнала, дБ, не менее |
70 |
|
Длительность фронта/среза импульсного модулирующего сигнала, нс, не более |
7 |
|
Минимальная ширина импульсного модулирующего сигнала автоматическая регулировка (АРУ) выключена, нс, не более |
50 |
|
Минимальная ширина импульсного модулирующего сигнала автоматическая регулировка (АРУ) включена, нс, не более |
500 |
|
Частота повторения импульсной последовательности, МГц |
от 0 до 10 |
|
(5) - Здесь и далее по тексту f - значение частоты, МГц | |
Таблица 6 - Основные технические характеристики генераторов
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
20+5 |
|
относительная влажность воздуха, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры генераторов для моделей стандартной комплектации / моделей с опцией TP / моделей с опцией 1URM, мм не более | |
|
- ширина |
172/174/426 |
|
- высота |
106/117/42 |
|
- длина |
279/262/460 |
|
Масса, кг, не более |
2,5 |
|
Напряжения питания постоянного тока от адаптера постоянного тока, В |
6,25+0,2 |
|
Потребляемая мощность, Вт, не более |
20 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора в виде наклейки.
Комплектность средства измеренийТаблица 7 - Комплектность генераторов
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
RFSG2 или RFSG4 или RFSG6 или RFSG12 или RFSG20 или RFSG26 |
1* шт. |
|
Опции к генератору * |
- |
1 шт. |
|
Шнур сетевого питания* |
- |
1 шт. |
|
Сетевой кабель Ethernet |
- |
1 шт. |
|
Методика поверки |
651-19-047 МП |
1 экз. |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
* Поставляется по заказу | ||
осуществляется по документу «Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26 Методика поверки 651-19-047 МП», утверждённому ФГУП «ВНИИФТРИ» 16 декабря 2019 г.
Основные средства поверки:
-
- частотомер электронно-счётный Agilent 53152А с опцией 001 (регистрационный номер 53565-13 в Федеральном информационном фонде);
-
- стандарт частоты рубидиевый FS725 (регистрационный номер 31222-06 в Федеральном информационном фонде);
-
- анализаторы источников сигналов E5052A/B с СВЧ преобразователями частоты E5053A, (регистрационный номер 37181-08 в Федеральном информационном фонде);
-
- анализатор спектра FSW67 (регистрационный номер 58300-14 в Федеральном информационном фонде);
-
- ваттметр СВЧ NRP (регистрационный номер 32262-06 в Федеральном информационном фонде), диапазон частот от 0 до 40 ГГц, диапазон измерения мощности от 240-10 до 30 Вт, пределы допускаемой погрешности измерений 6 %, с преобразователем измерительным NRP-Z57 (регистрационный номер 48356-11 в Федеральном информационном фонде);
-
- приёмник измерительный FSMR50 (регистрационный номер 50678-12в Федеральном информационном фонде);
-
- осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А (регистрационный номер 37152-08 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на заднюю панель генератора и на свидетельство о поверке. Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 Ггц.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Техническая документация изготовителя
ИзготовительКомпания «Anapico Ltd.», Швейцария
Europastrasse, CH-8152 Glattburg ZH
Телефон: +41 44 515 55 01
Web-сайт: www.anapico.com
ЗаявительОбщество с ограниченной ответственностью «АнаПико РУС» (ООО «АнаПико РУС») ИНН 5024190832
Адрес: 143441, Московская обл, ул. 69 км МКАД, стр.9
Web-сайт: www.anapico-russia.com
E-mail: info@anapico-russia.com
Телефон: (495) 249-01-62
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»).
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«18» марта 2020 г.
