МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

13 декабря 2023 г.

2691

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
2. Утвердить измененные описания типов средств измерений,

прилагаемые к настоящему приказу.

3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _з » ___________ 2023 г. № 2б9_

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель	Место осуществления деятельности Изготовителя		Заявитель
№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель	Прежний адрес	Новый адрес	Заявитель
1	2	3	4	5	6	7	8
1.	Приборы для поверки угольников	ППУ-630	40353-09	Общество с ограниченной ответственностью «Инженернометрологический центр «МИКРО» (ООО ИМЦ «МИКРО»), г. Санкт-Петербург	195251, г. Санкт-Петербург, Политехническая ул., д. 29	195220, г. Санкт-Петербург, Гражданский пр-кт, д. 22, лит. А, помещ. 10Н, оф. 409	ООО «Инженернометрологический центр «МИКРО», г. Санкт-Петербург
2.	Уровни электронные	М-050 модификаци й М-050-01, М-050-02, М-050-03	40611-09	Общество с ограниченной ответственностью «Инженернометрологический центр «МИКРО» (ООО ИМЦ «МИКРО»), г. Санкт-Петербург	195251, г. Санкт-Петербург, Политехническая ул., д. 29	195220, г. Санкт-Петербург, Гражданский пр-кт, д. 22, лит. А, помещ. 10Н, оф. 409	ООО «Инженернометрологический центр «МИКРО», г. Санкт-Петербург

Модули сенсорные интеллектуальные

ИСМ-4Т

54778-13

Общество с ограниченной ответственностью «Научнопроизводственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»),

г. Москва

Адрес: 109341, Москва, ул. Люблинская, д. 151, оф. 222

Адрес места осуществления деятельности: 125438, г. Москва, ул. Михалковская, д. 63Б, стр. 1,

эт. 3, помещ. VII, ком. 4,4А

ООО НПФ «ИНКРАМ», г. Москва

Преобразователи измерительные с интеллектуальными сенсорными модулями

серий А200, А300, В300 и С300

55623-13

Общество с ограниченной ответственностью «Научнопроизводственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»),

г. Москва

Адрес: 109341, Москва, ул. Люблинская, д. 151, оф. 222

Адрес места осуществления деятельности: 125438, г. Москва, ул. Михалковская, д. 63Б, стр. 1,

эт. 3, помещ. VII, ком. 4,4А

ООО НПФ «ИНКРАМ», г. Москва

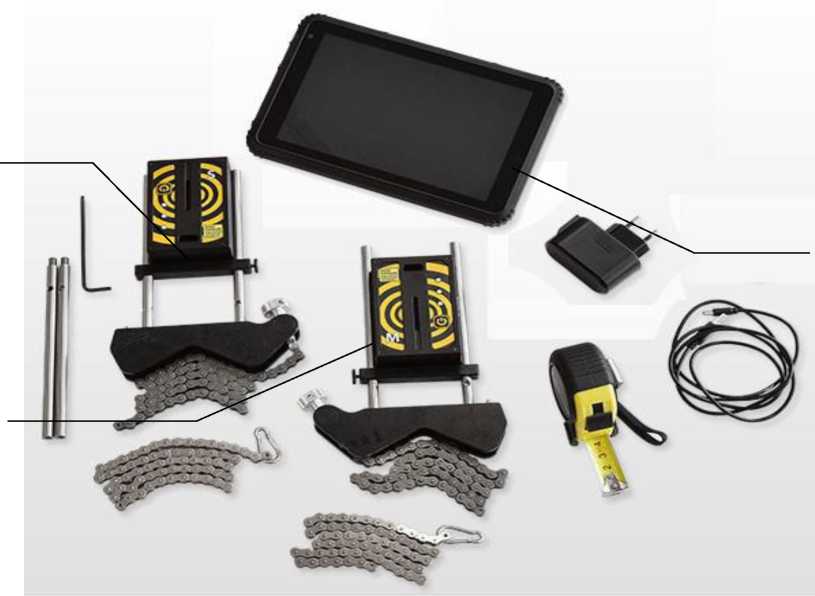

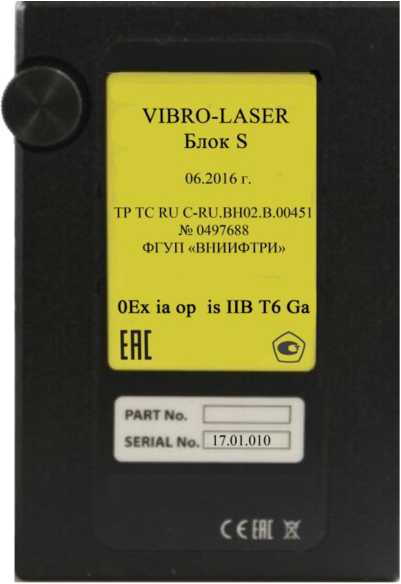

Системы лазерные для центровки валов

VIBRO

LASER

72238-18

Акционерное общество «Теккноу» (АО «Теккноу»), г. Санкт-Петербург

196066, г. Санкт-Петербург, Московский пр-кт, д. 212, оф. 0012

192148, г. Санкт-Петербург, пр-кт Елизарова, Д. 31, к. 2, лит. А

АО «Теккноу», г. Санкт-Петербург

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» декабря 2023 г. № 2691

Лист № 1

Всего листов 4

Регистрационный № 40353-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для поверки угольников ППУ-630

Назначение средства измерений

Приборы для поверки угольников ППУ-630 (далее приборы ППУ-630) предназначены для определения отклонения от перпендикулярности измерительных поверхностей к опорным поверхностям угольников типов УЛП, УЛ, УП, УШ КТ 0; 1; 2 по ГОСТ 3749-77 «Угольники поверочные 90 °. Технические условия» в лабораторных и производственных условиях в машиностроении и приборостроении.

Описание средства измерений

Приборы ППУ-630 состоят из гранитного основания, стойки, на которой закреплены измерительная каретка и упор, двухканального отсчетного устройства, состоящего из электронного блока БИН-2И, индуктивного преобразователя измерительной каретки, подключенного по каналу А блока, и индуктивного преобразователя измерительного мостика, подключенного по каналу В блока.

Измерительная каретка состоит из корпуса, в котором закреплены преобразователь, измерительный рычаг и механизм изменения направления измерительного усилия. На наружном конце измерительного рычага закреплены такие же, как и на упоре, измерительные наконечники - цилиндрический и ножевидный.

Приборы позволяют определять отклонения от перпендикулярности наружных и внутренних углов угольников.

В работе использован метод, при котором измеряется отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям угольников, равное полуразности полученных на отсчетном устройстве показаний при измерении слева и справа в микрометрах.

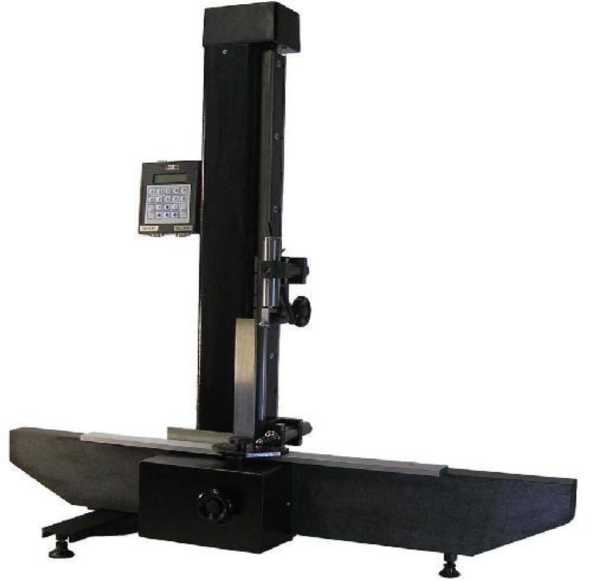

Внешний вид прибора ППУ-630 приведен на рисунке 1.

Приказ Росстандарта №2691 от 13.12.2023, https://oei-analitika.ru

Рисунок 1

Метрологические и технические характеристики

Диапазон номинальных значений высот Н угольников, мм	от 60 до 630
Дискретность отсчета, мкм	0,1
Диапазоны показаний отсчетного устройства по каналам А и В, мкм, не менее	±100
Пределы допускаемой погрешности отсчетного устройства
по каналам А и В, мкм	±0,5
Размах показаний отсчетного устройства по каналам А и В,
мкм, не более	0,3
Пределы допускаемой погрешности прибора при определении отклонения от перпендикулярности измерительных поверхностей к опорным поверхностям угольников, мкм	±(0,9+240^-3(H-60))
Измерительное усилие преобразователя измерительной каретки, Н, не более	где H - высота угольника, мм 1,0
Измерительное усилие преобразователя измерительного мостика, Н, не более	1,5
Колебание измерительного усилия преобразователя измерительного мостика, Н, не более	0,5
Разность диаметров одноименных измерительных наконечников на упоре и преобразователе измерительной каретки, мкм, не более	1,0
Отклонение от прямолинейности опорной поверхности
прибора, мкм, не более	4,0

Питание:

- напряжение переменного тока, В
- частота, Гц

Потребляемая мощность прибора, ВА. не более

Габаритные размеры, мм, не более

Масса, кг, не более

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее Условия эксплуатации:

²²⁰133

50±1

1100x400x1000

5000

- температура окружающего воздуха, °С
- изменение температуры в течение одного часа, °С
- относительная влажность, %, не более
- атмосферное давление, кПа

20±3,5

0,2

101,3±4

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации и на фирменную табличку прибора фотохимическим способом.

типографским способом

Комплектность средства измерений

В комплект поставки входят:

- прибор ППУ-630;
- Руководство по эксплуатации ППУ-630-000РЭ;
- Методика поверки ППУ-630МИ;
- приспособление ППУ-630.01.

Сведения о методиках (методах) измерений

Методика измерений приведена в Руководстве по эксплуатации на прибор ППУ-630.

Нормативные и технические документы, устанавливающие требования к приборам для поверки угольников ППУ-630

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 3943-004-25892761-2007 «Прибор для поверки угольников ППУ-630. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Инженерно-метрологический центр «МИКРО» (ООО ИМЦ «МИКРО»)

Адрес места осуществления деятельности: 195220, г. Санкт-Петербург, Гражданский пр-кт, д. 22, лит. А, помещ. 10Н, оф. 409 тел.: (812) 552-76-64, факс: (812) 544-58-88

E-mail: imcmikro@mail.ru

Интернет-сайт: www.imcmikro.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ГЦИ СИ ФБУ «Тест-С.-Петербург»)

190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30022-10.

Лист № 1

Всего листов 5

Регистрационный № 40611-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровни электронные М-050 модификаций М-050-01, М-050-02, М-050-03

Назначение средства измерений

Уровни электронные М-050 модификации М-050-01 предназначены для измерений отклонений от горизонтального положения поверхностей.

Уровни электронные М-050 модификации М-050-02 предназначены для измерений отклонений от горизонтального положения поверхностей и разности наклонов двух поверхностей.

Уровни электронные М-050 модификации М-050-03 предназначены для измерений:

- отклонений от горизонтального положения поверхностей;
- отклонений от плоскостности плит поверочных и разметочных;
- отклонений от прямолинейности рабочих поверхностей поверочных линеек типов ШМ-ТК и УТ по ГОСТ 8026-92 и зарубежных аналогов, а также станочных направляющих в лабораторных и производственных условиях в машиностроении и приборостроении.

Описание средства измерений

Уровни электронные М-050 (далее - уровни) состоят из:

- электронного блока БИН-2И и уровня с основанием (модификация М-050-01)
- электронного блока БИН-2И и двух уровней с основанием (модификация М-050-02);
- электронного блока БИН-2И и уровня с основанием и уровня с измерительной кареткой (модификация М-050-03).

В металлическом корпусе уровней расположены маятниковая система и индуктивный преобразователь полумостового типа. Якорь преобразователя механически связан с маятником. Смещение якоря относительно обмоток катушки преобразователя, вызванное отклонением маятника от нулевого положения (положения равновесия), приводит к изменению напряжения пропорционально углу отклонения маятника. Сигнал преобразуется в электронном блоке БИН-2И.

Для уменьшения влияния вибрации при измерениях пространство в корпусе уровня заполнено демпфирующей жидкостью.

Уровни с измерительной кареткой используется для измерений отклонений от прямолинейности и плоскостности. Измерительная каретка представляет собой основание с регулируемыми опорами. Для закрепления опор используются зажимные винты. Рабочие поверхности опор имеют плоскую форму. На боковой поверхности каретки расположены две шкалы с ценой деления 1 мм.

На корпусе уровня имеется винт, фиксирующий маятниковую систему во время транспортировки.

На передней панели электронного блока БИН-2И расположены клавиатура для настройки уровня, переключения единиц отсчета (мкм/м, секунды), дисплей и стрелочный индикатор.

Разъемы для подключения электронных уровней (канал А и канал В), компьютера (RS232), сетевого адаптера (ПИТ) расположены на торцевой поверхности.

Внешний вид уровней приведен на рисунках 1, 2, 3.

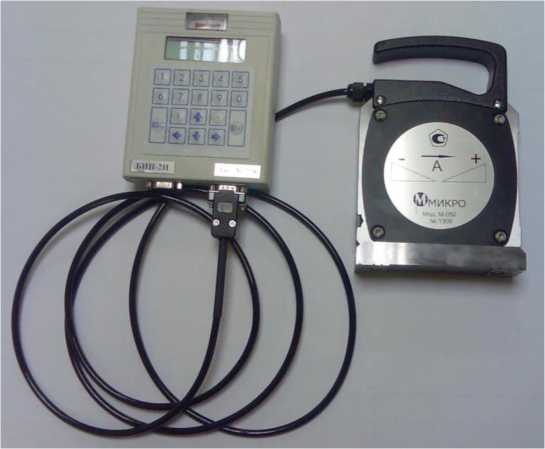

Рисунок 1. Внешний вид мод. М-050-01

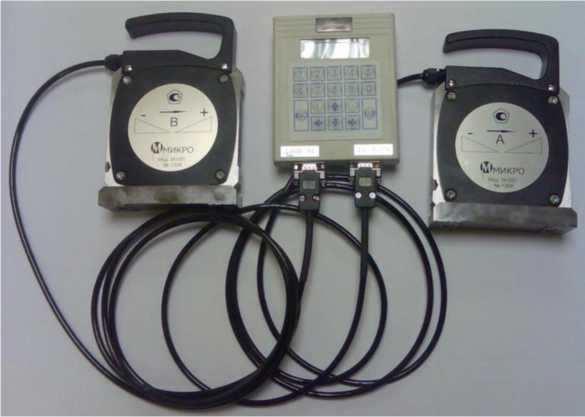

Рисунок 2. Внешний вид мод. М-050-02

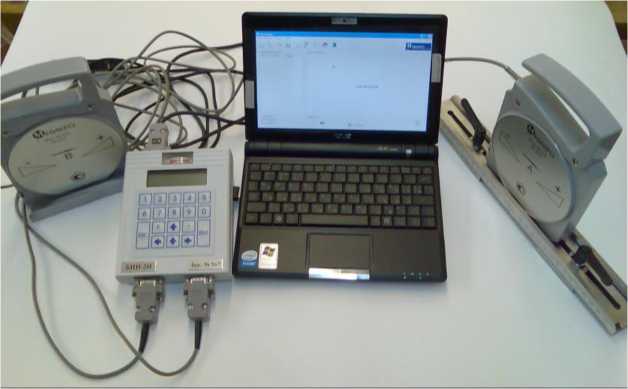

Рисунок 3. Внешний вид мод. М-050-03

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) «М-050-03» приведены в табл. 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

М-050-03

PlateChecker.dll

1.7

3a1908b392681007bdb

0138367de12ae

md5

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню

«С» по МИ 3286-2010.

Метрологические и технические характеристики

Диапазон измерений отклонений, мкм/м

Дискретность отсчета, мкм/м

Пределы допускаемой абсолютной погрешности измерений, мкм/м ±(2+0,01- a)

где а - измеренное значение, мкм/м Вариация показаний, мкм/м, не более

Время стабилизации показаний, с, не более

Допуск плоскостности рабочей поверхности основания уровня, мкм, не более

Твердость рабочей поверхности основания уровня, HRC->. не менее

Шероховатость рабочей поверхности основания уровня, Ra, не более

Допуск плоскостности рабочей поверхности опор измери-

тельной каретки, мкм, не более

Шероховатость опор измерительной каретки Ra, не более 0,32

Твердость опор измерительной каретки, HRC>, не менее

Измерительная каретка должна иметь регулируемые опоры в пределах, мм

от 60 до 300

Отклонение от номинального значения длины интервалов между сантиметровыми штрихами измерительной шкалы каретки, мм, не более

Габаритные размеры и масса:

	Габаритные размеры, мм, не более	Масса, кг, не более
Уровень с основанием	140x200x50	2,6
Уровень с измерительной кареткой	330x210x70	3,3
Блок электронный БИН-2И	120x160x50	0,4

Потребляемая мощность, В^А, не более

Средний срок службы, лет, не менее

Условия эксплуатации:

- диапазон температуры окружающей среды, °С
- допускаемое изменение температуры в течение 1 часа, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа 101,4±4

Знак утверждения типа

наносится на корпус уровня в виде наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Наименование	Модификация
Наименование	М-050-01	М-050-02	М-050-03
Уровень с основанием	1 шт.	2 шт.	1 шт.
Уровень с измерительной кареткой	-	-	1 шт.
Электронный блок БИН-2И	1 шт.
Программа «Plate Checker»	-	-	1 шт.
Ноутбук	-	-	1 шт.
Руководство оператора	-	-	1 экз.
Руководство по эксплуатации М-050.000РЭ	1 экз.
Паспорт М-050.000 ПС	1 экз.
Методика поверки МП 2511/0010-2008	1 экз.
Сетевой адаптер	1 шт.
Футляр	1 шт.

Сведения о методиках (методах) измерений

Методика измерений приведена в Руководстве по эксплуатации на уровни.

Нормативные и технические документы, устанавливающие требования к уровням электронным М-050 модификаций М-050-01, М-050-02, М-050-03

ГОСТ 8.420-2002 «ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности»;

ТУ 3943-005-25892761-2007 «Уровни электронные М-050 модификаций М-050-01, М-050-02, М-050-03. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Инженерно-метрологический центр «Микро» (ООО ИМЦ «Микро»)

Адрес места осуществления деятельности:195220, г. Санкт-Петербург, Гражданский пр-кт, д. 22, лит. А, помещ. 10Н, оф. 409

Тел.: (812) 552-76-64, факс: (812) 544-58-88

E-mail: imcmikro@mail.ru

Интернет-сайт: www.imcmikro.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14.

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

Лист № 1

Всего листов 17

Регистрационный № 55623-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

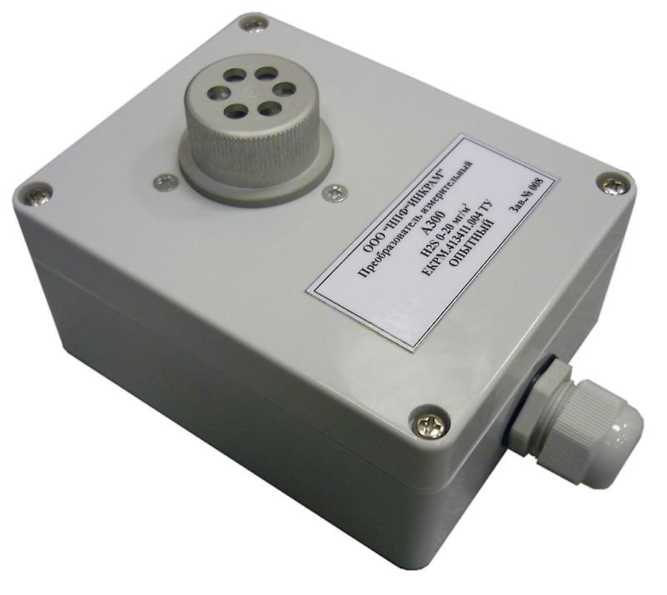

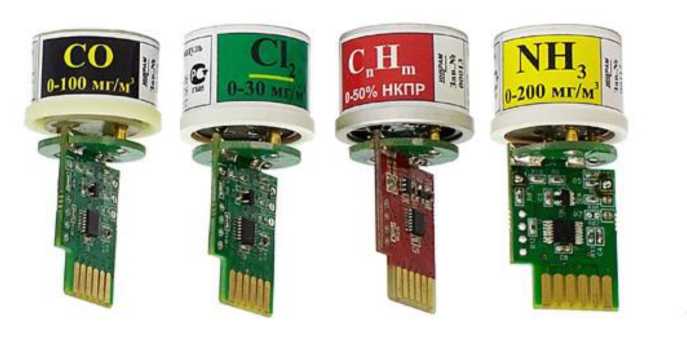

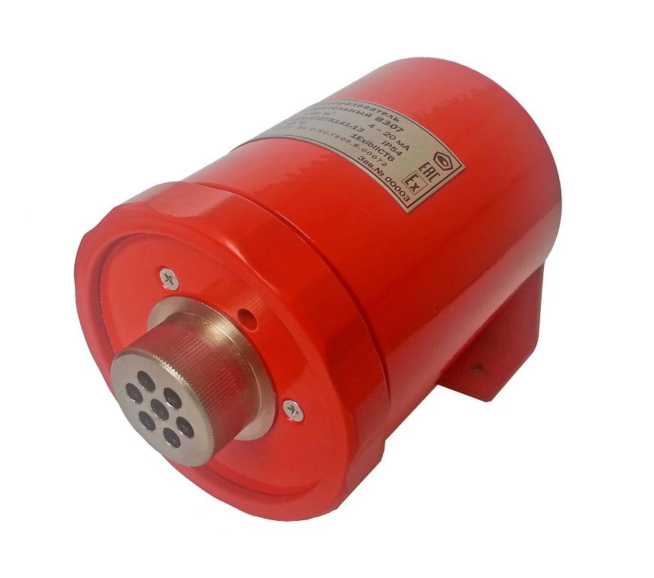

Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300

Назначение средства измерений

Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 предназначены для измерений и передачи в цифровой форме результатов измерений:

- объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2);

- массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;
- довзрывоопасных концентраций горючих газов и паров.

Описание средства измерений

Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 (далее - ИП) представляют собой автоматические одноканальные измерительные приборы непрерывного действия.

Принцип действия:

- ИП объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),
- ИП довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК) или оптико-абсорбционный (ОА);
- ИП массовой концентраций паров органических веществ - фотоионизационный (ФИ);
- ИП объёмной доли диоксида углерода - оптико-абсорбционный (ОА);

Конструктивно ИП выполнены одноблочными в пластиковом или металлическом корпусе и состоят из следующих модулей:

- модуль сенсорный интеллектуальный ИСМ-4Т (ИСМ);
- модуль вторичный.

ИП исполнений:

- А200 ... А221, А300 ... А330, В300 ...В330 имеют аналоговый выходной сигнал (4-20) мА,
- С300 . С330 имеют аналоговый выходной сигнал (4-20) мА и дискретные выходные

сигналы ("порог 1", "порог 2", "отказ").

ИП всех исполнений имеют светодиод, сигнализирующий о режимах работы («норма», «порог 1", "порог 2", "отказ").

Обозначения, наименования ИП, диапазоны измерений и маркировка взрывозащиты приведены в таблице 1.

Способ забора пробы - диффузионный.

Обозначения, наименования ИП, диапазоны измерений и маркировка взрывозащиты приведены в таблице 1.

Таблица 1 - Исполнения ИП

Наименование преобразователя измерительного	Наименование установленной ИСМ	Измеряемый газ	Диапазон измерений	Маркировка взрывозащиты
А200	ИСМ-Н2Б1.0	Сероводород	0-20 мг/м³	1ЕмЬПСТ6
А201	ИCM-Н2S2.0	Сероводород	0-50 мг/м³	1ЕмЬПСТ6
А203	ИСМ-\Н3 1.0	Аммиак	0-100 мг/м³	1Ех1ЬПСТ6
А204	ИСМ-\Н3 2.0	Аммиак	0-2000 мг/м³	1Ех1ЬПСТ6
А205	ИСМ-\Н3 3.0	Аммиак	0-600 мг/м³	1Ех1ЬПСТ6
А206	ИСМ-\Н3 4.0	Аммиак	0-200 мг/м³	1Ех1ЬПСТ6
А207	ИСМ-С12 1.0	Хлор	0-6 мг/м³	1Ех1ЬПСТ6
А208	ИСМ-С12 2.0	Хлор	0-50 мг/м³	1Ех1ЬПСТ6
А209	ИСМ-С12 3.0	Хлор	0-30 мг/м³	1Ех1ЬПСТ6
А210	ИСМ-HCl 1.0	Хлористый водород	0-10 мг/м³	1Ех1ЬПСТ6
А211	ИСМ-С0 1.0	Оксид углерода	0-100 мг/м³	1Ех1ЬПСТ6
А212	ИСМ-С0 2.0	Оксид углерода	0-1000 мг/м³	1Ех1ЬПСТ6
А213	ИСМ-\О2 1.0	Диоксид азота	0-20 мг/м³	1Ех1ЬПСТ6
А214	ИСМ-\О2 2.0	Диоксид азота	0-50 мг/м³	1Ех1ЬПСТ6
А215	ИСМ^О2 1.0	Диоксид серы	0-35 мг/м³	1Ех1ЬПСТ6
А216	ИСМ^О2 2.0	Диоксид серы	0-100 мг/м³	1Ех1ЬПСТ6
А217	ИСМ-СОСк2 1.0	Фосген	0-5 мг/м³	1Ех1ЬПСТ6
А218	ИСМ-HCN 1.0	Синильная кислота	0-15 мг/м³	1Ех1ЬПСТ6
А219	ИСМ-О2	Кислород	0-30% (об.д.)	1Ех1ЬПСТ6
А220	ИСМ-Н2	Водород	0-2% (об.д.)	1Ех1ЬПСТ6
А221	ИСМ-РНЗ 1.0	Фосфин	0-10 мг/м³	1Ех1ЬПСТ6
А300	HCM-H2S1.0	Сероводород	0-20 мг/м³	1Ех1ЬПСТ6
А301	ИCM-Н2S2.0	Сероводород	0-50 мг/м³	1Ех1ЬПСТ6
А303	ИСМ-\Н3 1.0	Аммиак	0-100 мг/м³	1Ех1ЬПСТ6
А304	ИСМ-\Н3 2.0	Аммиак	0-2000 мг/м³	1Ех1ЬПСТ6
А305	ИСМ-\Н3 3.0	Аммиак	0-600 мг/м³	1Ех1ЬПСТ6
А306	ИСМ-\Н3 4.0	Аммиак	0-200 мг/м³	1Ех1ЬПСТ6
А307	ИСМ-С12 1.0	Хлор	0-6 мг/м³	1Ех1ЬПСТ6
А308	ИСМ-С12 2.0	Хлор	0-50 мг/м³	1Ех1ЬПСТ6
А309	ИСМ-С12 3.0	Хлор	0-30 мг/м³	1Ех1ЬПСТ6
А310	ИСМ-HCl 1.0	Хлористый водород	0-10 мг/м³	1Ех1ЬПСТ6
А311	ИСМ-С0 1.0	Оксид углерода	0-100 мг/м³	1Ех1ЬПСТ6
А312	ИСМ-С0 2.0	Оксид углерода	0-1000 мг/м³	1Ех1ЬПСТ6
А313	ИСМ-\О2 1.0	Диоксид азота	0-20 мг/м³	1Ех1ЬПСТ6
А314	ИСМ-\О2 2.0	Диоксид азота	0-50 мг/м³	1Ех1ЬПСТ6
А315	ИСМ^О2 1.0	Диоксид серы	0-35 мг/м³	1Ех1ЬПСТ6
А316	ИСМ^О2 2.0	Диоксид серы	0-100 мг/м³	1Ех1ЬПСТ6
А317	ИСМ-СОСк2 1.0	Фосген	0-5 мг/м³	1Ех1ЬПСТ6

Наименование преобразователя измерительного	Наименование установленной ИСМ	Измеряемый газ	Диапазон измерений	Маркировка взрывозащиты
А318	ИСМ-HCN 1.0	Синильная кислота	0-15 мг/м³	1ЕмЬПСТ6
А319	ИСМ-О2	Кислород	0-30% (об.д.)	1ЕмЬПСТ6
А320	ИСМ-Н2	Водород	0-2% (об.д.)	1ЕмЬПСТ6
А324	ИСМ-CnHm-tk	Горючие газы и пары	0-50% НКПР	1ЕхШЬПСТ6
А325	ИСМ-РНЗ 1.0	Фосфин	0-10 мг/м³	1ЕмЬПСТ6
А326	ИСМ-CnHm-oa	Горючие газы и пары	0-100% НКПР	1ЕмЬПСТ6
А327	ИСМ-PID 1.0	Органич. в-ва	0-20 мг/м³	1ЕмЬПСТ6
А328	ИСМ-PID 2.0	Органич. в-ва	0-200 мг/м³	1ЕмЬПСТ6
А329	ИСМ-PID 3.0	Органич. в-ва	0-2000 мг/м³	1ЕмЬПСТ6
А330	ИСМ-С()2	Диоксид углерода	0-5% (об.д.)	1ЕмЬПСТ6
B300	HCM-H2S1.0	Сероводород	0-20 мг/м³	1ЕмЬПСТ6
B301	ИCM-H2S2.0	Сероводород	0-50 мг/м³	1ЕмЬПСТ6
B303	ИСМ-\Н3 1.0	Аммиак	0-100 мг/м³	1ЕмЬПСТ6
B304	ИСМ-\Н3 2.0	Аммиак	0-2000 мг/м³	1ЕмЬПСТ6
B305	ИСМ-\Н3 3.0	Аммиак	0-600 мг/м³	1ЕмЬПСТ6
B306	ИСМ-\Н3 4.0	Аммиак	0-200 мг/м³	1ЕмЬПСТ6
B307	ИСМ-С12 1.0	Хлор	0-6 мг/м³	1ЕмЬПСТ6
B308	ИСМ-С12 2.0	Хлор	0-50 мг/м³	1ЕмЬПСТ6
B309	ИСМ-С12 3.0	Хлор	0-30 мг/м³	1ЕмЬПСТ6
B310	ИСМ-HCl 1.0	Хлористый водород	0-10 мг/м³	1ЕмЬПСТ6
B311	ИСМ-С0 1.0	Оксид углерода	0-100 мг/м³	1ЕмЬПСТ6
B312	ИСМ-С0 2.0	Оксид углерода	0-1000 мг/м³	1ЕмЬПСТ6
B313	ИСМ^О2 1.0	Диоксид азота	0-20 мг/м³	1ЕмЬПСТ6
B314	ИСМ^О2 2.0	Диоксид азота	0-50 мг/м³	1ЕмЬПСТ6
B315	ИСМ^О2 1.0	Диоксид серы	0-35 мг/м³	1ЕмЬПСТ6
B316	ИСМ^О2 2.0	Диоксид серы	0-100 мг/м³	1ЕмЬПСТ6
B317	ИСМ-СОСк2 1.0	Фосген	0-5 мг/м³	1ЕмЬПСТ6
B318	ИСМ-HCN 1.0	Синильная кислота	0-15 мг/м³	1ЕмЬПСТ6
B319	ИСМ-О2	Кислород	0-30% (об.д.)	1ЕмЬПСТ6
B320	ИСМ-Н2	Водород	0-2% (об.д.)	1ЕмЬПСТ6
B324	ИСМ-СпНт-tk	Горючие газы и пары	0-50% НКПР	1ЕхШЬПСТ6
B325	ИСМ-РНЗ 1.0	Фосфин	0-10 мг/м³	1Ех1ЬПСТ6
B326	ИСМ-CnHm-oa	Горючие газы и пары	0-100% НКПР	1Ех1ЬПСТ6
B327	ИСМ-PID 1.0	Органич. в-ва	0-20 мг/м³	1ЕмЬПСТ6
B328	ИСМ-PID 2.0	Органич. в-ва	0-200 мг/м³	1ЕмЬПСТ6
B329	ИСМ-PID 3.0	Органич. в-ва	0-2000 мг/м³	1ЕмЬПСТ6
B330	ИСМ-СО2	Диоксид углерода	0-5% (об.д.)	1ЕмЬПСТ6
C300	ИCM-H2S1.0	Сероводород	0-20 мг/м³	1ЕмЬПСТ6
C301	ИCM-H2S2.0	Сероводород	0-50 мг/м³	1ЕмЬПСТ6

Наименование преобразователя измерительного	Наименование установленной ИСМ	Измеряемый газ	Диапазон измерений	Маркировка взрывозащиты
C303	ИСМ-\Н3 1.0	Аммиак	0-100 мг/м³	1ЕмЬПСТ6
C304	ИСМ-\Н3 2.0	Аммиак	0-2000 мг/м³	1ЕмЬПСТ6
C305	ИСМ-\Н3 3.0	Аммиак	0-600 мг/м³	1ЕмЬПСТ6
C306	ИСМ-\Н3 4.0	Аммиак	0-200 мг/м³	1ЕмЬПСТ6
C307	ИСМ-С12 1.0	Хлор	0-6 мг/м³	1ЕмЬПСТ6
C308	ИСМ-С12 2.0	Хлор	0-50 мг/м³	1ЕмЬПСТ6
C309	ИСМ-С12 3.0	Хлор	0-30 мг/м³	1ЕмЬПСТ6
C310	ИСМ-HCl 1.0	Хлористый водород	0-10 мг/м³	1ЕмЬПСТ6
C311	ИСМ-С0 1.0	Оксид углерода	0-100 мг/м³	1ЕмЬПСТ6
C312	ИСМ-С0 2.0	Оксид углерода	0-1000 мг/м³	1ЕмЬПСТ6
C313	ИСМ-\О2 1.0	Диоксид азота	0-20 мг/м³	1ЕмЬПСТ6
C314	ИСМ-\О2 2.0	Диоксид азота	0-50 мг/м³	1ЕмЬПСТ6
C315	ИСМ^О2 1.0	Диоксид серы	0-35 мг/м³	1ЕмЬПСТ6
C316	ИСМ^О2 2.0	Диоксид серы	0-100 мг/м³	1ЕмЬПСТ6
C317	ИСМ-СОСк2 1.0	Фосген	0-5 мг/м³	1ЕмЬПСТ6
C318	ИСМ-НСЫ 1.0	Синильная кислота	0-15 мг/м³	1ЕмЬПСТ6
C319	ИСМ-О2	Кислород	0-30% (об.д.)	1ЕмЬПСТ6
C320	ИСМ-Н2	Водород	0-2% (об.д.)	1ЕмЬПСТ6
C324	ИСМ-CnHm-tk	Горючие газы и пары	0-50% НКПР	1ЕхШЬПСТ6
С325	ИСМ-РНЗ 1.0	Фосфин	0-10 мг/м³	1ЕмЬПСТ6
С326	ИСМ-CnHm-oa	Горючие газы и пары	0-100% НКПР	1ЕмЬПСТ6
С327	ИСМ-PID 1.0	Органич. в-ва	0-20 мг/м³	1ЕмЬПСТ6
С328	ИСМ-PID 2.0	Органич. в-ва	0-200 мг/м³	1ЕмЬПСТ6
С329	ИСМ-PID 3.0	Органич. в-ва	0-2000 мг/м³	1ЕмЬПСТ6
С330	ИСМ-СО2	Диоксид углерода	0-5% (об.д.)	1ЕмЬПСТ6

ИП соответствуют ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ 30852.0-2002 (МЭК 60079-0:1998); ГОСТ Р 51330.1-99 (МЭК 60079-1-98), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ 30852.10-2002 (мЭК 60079-11:1999), имеют маркировку взрывозащиты «1ExibIICT6», «1ExdibIICT6».

Виды взрывозащиты ИП:

- «взрывонепроницаемая оболочка» (d) по ГОСТ ГОСТ Р 51330.1-99 (МЭК 60079-1-98), ГОСТ 30852.1-2002 (МЭК 60079-1:1998);
- «искробезопасная электрическая цепь» (ib) по ГОСТ Р 51330.10-99 (МЭК 60079-1199), ГОСТ 30852.10-2002 (МЭК 60079-11:1999).

В соответствии с ГОСТ Р 52931-2008 ИП является взрывозащищенным электрическим изделием третьего порядка, предназначенным для информационной связи с другими изделиями.

По устойчивости к воздействию климатических факторов ИП соответствуют исполнению Д3 по ГОСТ Р 52931-2008.

Внешний вид ИП представлен на рисунках 1 и 2.

Рисунок 1 - ИП серий А200, А300, внешний вид

Рисунок 2 - ИП серий В300, С300 внешний вид

Программное обеспечение

Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

ПО ИП имеет следующую структуру:

- модуль приема и обработки цифровых данных от ИСМ;

- модуль расчета выходного тока;

- модуль управления светодиодами и звуковым сигнализатором;

- модуль управления реле;

- модуль хранения констант.

ПО ИП выполняет следующие функции:

- прием и обработку измерительной информации от ИСМ;

- формирование выходного аналогового (все исполнения) и дискретных (только исполнения С300 ... С330);

- диагностика состояния аппаратной части ИП.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Наименование программного обеспечения

Идентификационное наименование про

граммного обеспечения

Номер версии (иден-тификаци-онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программно-го обеспечения

inkram smc

v.1.0.1.11

7b846451fd6910f6f0f21c41bfc82188

MD5

Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения ИП учтено при нормировании метрологических характеристик.

ИП имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «А» по МИ 3286-2010.

Метрологические и технические характеристики

1) Диапазоны измерений и пределы допускаемой основной абсолютной погрешности ИП приведены в таблице 3.

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности ИП

Обозначение установленной ИСМ-4Т(ИСМ)	Единица измерений	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности (Ад)	Цена единицы наимень шего разряда
ИСМ-CnHm-tk ¹⁾	% НКПР	От 0 до 60	От 0 до 50	± 5	0,1
ИСМ-CnHm-oa ¹		От 0 до 100	От 0 до 50	± 5	1
			Св. 50 до 100	± (5 + 0,1 (Свх-50))
ИСМ-О2	объемная доля, %	От 0 до 30	От 0 до 30	± 0,9	0,1
ИСМ-Н2		От 0 до 2	От 0 до 2	± 0,2	0,1
ИСМ-СО2		От 0 до 5	От 0 до 5	± (0,1+0,15Свх)	0,1
ИСМ-СО 1.0	мг/м³	От 0 до 100	От 0 до 20	± 4	0,1
			Св. 20 до 100	± (4 + 0,2(Свх-20))
ИСМ-СО 2.0 ³⁾	мг/м³	От 0 до 1000	От 0 до 200	± 40	1
			Св. 200 до 1000	± (40 + 0,2(Свх-200))
ИСМ-С12 1.0	мг/м³	От 0 до 6	От 0 до 1	± 0,2	0,1
			Св. 1 до 6	± (0,2 + 0,2(Свх-1))
ИСМ-С12 2.0 ³⁾	мг/м³	От 0 до 50	От 0 до 10	± 2	0.1
			Св. 10 до 50	± (2 + 0,2(Свх-10))
ИСМ-С12 3.0 ³⁾	мг/м³	От 0 до 30	От 0 до 6	±1,2	0,1
			Св. 6 до 30	± (1,2 + 0,2(Свх-6))
ИСМ-\Н3 1.0	мг/м³	От 0 до 100	От 0 до 20	± 4	0,1
			Св. 20 до 100	± (4 + 0,2(Свх-20))
ИС\"1-\Н3 2.0 ³⁾	мг/м³	От 0 до 2000	От 0 до 400	± 80	1
			Св. 400 до 2000	± (80 + 0,2(Свх-400))
ИС\"1-\Н3 3.0 ³⁾	мг/м³	От 0 до 600	От 0 до 120	±20	1
			Св. 120 до 600	±(20+0,2(Свх-120))
ИС\"1-\Н3 4.0	мг/м³	От 0 до 200	От 0 до 20	± 5	0,1
			Св. 20 до 200	± (5 + 0,20(Свх-20))
ИСМ-Н2.3 1.0	мг/м³	От 0 до 20	От 0 до 3	± 0,6	0,1
			Св. 3 до 20	± (0,6 + 0,2(Свх-3))
ИСМ-112S 2.0	мг/м³	От 0 до 50	От 0 до 10	± 2	0,1
			Св. 10 до 50	± (2 + 0,2(Свх-10))
ИСМ-НС1 1.0	мг/м³	От 0 до 10	От 0 до 3	± 1	0,1
			Св. 3 до 10	± (1 + 0,2(Свх-3))
ИСМ-\О2 1.0	мг/м³	От 0 до 20	От 0 до 5	±1	0,1
			Св. 3 до 20	± (1 + 0,2(Свх-5))
ИСМ-\О2 2.0	мг/м³	От 0 до 50	От 0 до 10	±2	0,1
			Св. 10 до 50	± (2 + 0,2(Свх-10))
ИСМ^О2 1.0	мг/м³	От 0 до 35	От 0 до 6	±1,2	0,1
			Св. 6 до 35	± (1,2 + 0,2(Свх-6))
ИСМ^О2 2.0 ³⁾	мг/м³	От 0 до 100	От 0 до 20	±4	0,1
			Св. 20 до 100	± (4 + 0,2(Свх-20))
ИС\"1-СОС1.2 1.0 3)	мг/м³	От 0 до 15	От 0 до 1	±0,3	0,1
			Св. 1 до 5	± (0,3 + 0,25(Свх-1))

Обозначение установленной ИСМ-4Т(ИСМ)	Единица измерений	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности (Ад)	Цена единицы наимень шего разряда
ИСМ-HCN 1.0	мг/м³	От 0 до 30	От 0 до 3	±0,6	0,1
ИСМ-HCN 1.0	мг/м³	От 0 до 30	Св. 3 до 15	± (0,6 + 0,25(Свх-3))	0,1
ИСМ-РНЗ 1.0 ¹²	мг/м³	От 0 до 10	От 0 до 2	±0,4	0,1
ИСМ-РНЗ 1.0 ¹²	мг/м³	От 0 до 10	Св. 2 до 10	± (0,4 + 0,2(Свх-2))	0,1
ИСМ-PID 1.0 ³	мг/м³	От 0 до 20	От 0 до 20	± (0,5+0,2Свх)	0,1
ИСМ-PID 2.0 ⁵⁾	мг/м³	От 0 до 200	От 0 до 200	± (5+0,2Свх)	1
ИСМ-PID 3.0 ⁶⁾	мг/м³	От 0 до 2000	От 0 до 2000	± (10+0,2Свх)	1
Примечания: ¹⁾ - градуировка ИП с установленной ИСМ-CnHm-tk может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан, бензол. ИП с установленной ИСМ-CmHm-tk с градуировкой на метан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концентраций (5 - 50) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 %НКПР (перечень контролируемых компонентов указан в приложении к паспорту); ²⁾ - градуировка ИП с установленной ИСМ-CnHm-oa может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан. ИП с установленной ИСМ-CnHm-oa с градуировкой на гексан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси (пропана, бутана, пентана гексана) в воздухе в диапазоне сигнальных концентраций (5 - 25) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 20 %НКПР. ³⁾ - не применяется для контроля ПДК в воздухе рабочей зоны, только для аварийных ситуаций; ⁴⁾ - градуировка ИП с установленной ИСМ-PID 1.0 может проводиться индивидуально по следующим компонентам: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод; ⁵⁾ - градуировка ИП с установленной ИСМ-PID 2.0 может проводиться индивидуально по следующим компонентам: изобутилен, бензол, бутанол, о-ксилол; ⁶⁾ - градуировка ИП с установленной ИСМ-PID 3.0 может проводиться индивидуально по следующим компонентам: толуол, гексан, этанол. Свх - значение содержания определяемого компонента на входе ИП, объемная доля, %, массовая концентрация, мг/м³, довзрывоопасная концентрация, % НКПР.

Таблица 4 - Пороги срабатывания сигнализации, установленные в ИП

Наименование установленной ИСМ	Единица физической величины	Значение порога* срабатывания сигнализации устанавливаемого при выпуске		Диапазон установки порога срабатывания сигнализации
Наименование установленной ИСМ	Единица физической величины	«ПОРОГ 1»	«ПОРОГ 2»	«ПОРОГ 1»	«ПОРОГ 2»
ИСМ-CnHm-tk (по метану)		10	20	10 - 20	20 - 45
ИСМ-CnHm-tk (для суммарных углеводородов)	% НКПР	7	12
ИСМ-CnHm-oa (по метану, бутану, пропану, гексану)		10	20	10 - 20	20 - 90
ИСМ-О2	объемная	23,0 (на повышение)	19 (на принижение)	21-30	10-21
ИСМ-Н2	доля, %	0,4	0,8	0,4 - 1,0	1,0 - 1,8
ИСМ-СО2		1,2	4,5	0,3 - 2,5	2,5 - 4,8
исм-со 1.0		20	90	10-50	50-90
исм-со 2.0		200	600	100-500	500-900
ИСМ-О2 1.0		1	5	0,5-2,5	2,5-5
ИСМ-С12 2.0		5	20	5-25	25-45
ИСМ-О2 3.0	мг/м³	3	10	2,5-15	15-27
ИС\"1-\Н3 1.0		20	60	10-50	50-90
ИС\"1-\Н3 2.0		200	500	160-400	400-1800
ИС\"1-\Н3 3.0		60	500	40-300	300-550
ИС\"1-\Н3 4.0		20	100	10-110	110-190
ИСМ-ffiS 1.0		3	10	1,5-10	10-18
ИСМ-112S 2.0		10	20	5-25	25-45
ИСМ-HCl 1.0		5	9	3-6	6-9
ИСМ^О2 1.0	мг/м³	5	15	2-10	10-18
ИСМ^О2 2.0	мг/м³	5	25	4-25	25-45
ИСМ^О2 1.0		10	30	4-15	15-30
ИСМ^О2 2.0		30	90	10-50	50-90
ИС\"1-СОС1.2 1.0		1,5	4,5	0,6-2,5	2,5-4,7
ИСМ-НСN 1.0		3	10	1,5-8	8-14
ИСМ- PH3 1.0	мг/м³	2	5	1-5	5-9
ИСМ-PID 1.0 (по винилхлориду)	мг/м³	5	15	2-10	10-18
ИСМ-PID 1.0 (по метилмеркаптану)	мг/м³	3	10	2-11	11-18
ИСМ-PID 1.0 (по этилмеркаптану)	мг/м³	3	10	2-11	11-18
ИСМ-PID 1.0 (по фенолу)	мг/м³	3	10	2-11	11-18

Наименование установленной ИСМ	Единица физической величины	Значение порога* срабатывания сигнализации устанавливаемого при выпуске		Диапазон установки порога срабатывания сигнализации
Наименование установленной ИСМ	Единица физической величины	«ПОРОГ 1»	«ПОРОГ 2»	«ПОРОГ 1»	«ПОРОГ 2»
ИСМ-PID 1.0 (по сероуглероду)	мг/м³	10	15	2-11	11-18
ИСМ-PID 2.0 (по изобутилену)	мг/м³	100	150	20 - 110	110-190
ИСМ-PID 2.0 (по бензолу)	мг/м³	15	45	10 - 40	40-190
ИСМ-PID 2.0 (по бутанолу)	мг/м³	30	90	20-80	80-190
ИСМ-PID 2.0 (по о-ксилолу)	мг/м³	50	150	20 - 100	100 - 190
ИСМ-PID 3.0 (по толуолу)	мг/м³	150	450	50-400	400-1800
ИСМ-PID 3.0 (по гексану)	мг/м³	300	900	100-800	800-1800
ИСМ-PID 3.0 (по этанолу)	мг/м³	1000	1500	400-1000	1000-1800

*) По требованию Заказчика могут быть установлены другие значения порогов срабатывания сигнализации, но в пределах диапазона установки порогов срабатывания сигнализации.

4) Пределы допускаемой дополнительной погрешности ИП при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, указаны в таблице 5.

Таблица 5 - Пределы допускаемой дополнительной погрешности ИП при изменении температуры окружающей и контролируемой сред

Наименование установленной ИСМ	Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1
ИСМ-CnHm-oa	1,7
ИСМ-О2	0,2 на каждые 10°С
ИСМ-СО2	0,5
ИСМ- (СО 1.0, ('О 2.0)	0,4 на каждые 10°С
ИСМ- (Cl 1.0, Cl 2.0, Cl 3.0)
ИСМ - (NH3 1.0 - NH3 4.0)
ИСМ-(Н281.0, H2S2.0)
ИСМ-HCl 1.0
ИСМ-^02 1.0, NO2 2.0)
ИСМ -(SO2 1.0, SO2 2.0)
ИСМ-СОСЬ2 1.0
ИСМ-НСN 1.0
ИСМ-Pffi 1.0
ИСМ-Н2
ИСМ-PID 1.0	0,4 на каждые 10°С
ИСМ-PID 2.0
ИСМ-PID 3.0

5) Пределы допускаемой дополнительной погрешности ИП от изменения атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа указаны в таблице 6.

Таблица 6 - Пределы допускаемой дополнительной погрешности ИП от изменения атмосферного давления

Наименование установленной ИСМ	Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1
ИСМ-CnHm-oa	1
ИСМ-О2	0,2 на каждые 10 кПа
ИСМ-С02	1
ИСМ-(СО 1.0, СО2.0)	0,2 на каждые 3,3 кПа
ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0)	0,2 на каждые 3,3 кПа
ИСМ- (NH3 1.0 - NH3 4.0)
ИСМ- (H2S1.0, H2S2.0)
ИСМ-HCl 1.0
ИСМ- (NO2 1.0, NO2 2.0)
ИСМ - (SO2 1.0, SO2 2.0)
ИС\"1-СОС1.2 1.0
ИСМ-TON 1.0
ИСМ-РНЗ 1.0
ИСМ-Н2
ИСМ-PID 1.0	1
ИСМ-PID 2.0
ИСМ-PID 3.0

6) Пределы допускаемой дополнительной погрешности при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения относительной. влажности 65% при температуре 25°С должны соответствовать значениям, указанным в таблице 7.

Таблица 7 - Пределы допускаемой дополнительной погрешности ИП при изменении относительной влажности

Наименование установленной ИСМ	Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1,4
ИСМ-CnHm-oa	1
ИСМ-О2	0,2 на каждые 10 %
TOVI-CO2	1
исм-ссо 1.0, СО2.0)	0,2 на каждые 10 %
ИСМ - (Cl 1.0, Cl 2.0, Cl 3.0)
ИСМ- (NH3 1.0 - NH3 4.0)
ИСМ- (H2S1.0, H2S2.0)
ИСМ-HCl 1.0	1 на каждые 10 %
ИСМ- (NO2 1.0, NO2 2.0)	0,2 на каждые 10 %
ИСМ - (SO2 1.0, SO2 2.0)	0,2 на каждые 10 %
ИСМ-СОТО2 1.0	0,5 на каждые 10 %
ИСМ-TON 1.0	0,5 на каждые 10 %

Наименование установленной ИСМ	Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-РНЗ 1.0	0,5 на каждые 10 %
ИСМ-Н2	0,5 на каждые 10 %
ИСМ-PID 1.0	0,1
ИСМ-PID 2.0
ИСМ-PID 3.0

7) Пределы допускаемой суммарной дополнительной погрешности от воздействия неиз-меряемых компонентов, содержания которых приведены в таблице 8, равны 1,0 в долях основной абсолютной погрешности в начальной точке диапазона измерений.

Таблица 8 - Пределы допускаемой суммарной дополнительной погрешности от воздействия не

измеряемых компонентов

Наименование установленной ИСМ	Содержание не измеряемых компонентов
Наименование установленной ИСМ	NH₃, мг/м³	CO, мг/м³	H2S, мг/м³	Cl2, мг/м³	H2	NO, мг/м³	NO2, мг/м³	SO2, мг/м³	СН4, %об
ИС\"1-\Н3 1.0	-	500	3	1	2%(об.д.)	5	20	5	4,4
ИС\"1-\Н3 2.0	-	1000	50	1	2%(об.д.)	100	400	20	4,4
ИС\"1-\Н3 3.0	-	500	10	5	2%(об.д.)	10	100	10	4,4
ИС\"1-\Н3 4.0	-	1000	20	5	2%(об.д.)	30	60	30	4,4
ИСМ-СО 1.0	1000	-	10	5	25 млн^-1	100	100	10	4,4
ИСМ-СО 2.0	1000	-	50	30	120 млн^-1	300	300	50	4,4
ИСМ-ffiS 1.0	60	500	-	3	500 млн^-1	200	100	3	4,4
ИСМ-ffiS 2.0	180	1000	-	10	>500 млн^-1	500	300	6	4,4
ИСМ-d 1.0	5	100	2,5	-	0,4% (об.д.)	2	0,5	5	4,4
ИСМ-Cl 2.0	10	500	10	-	0,4% (об.д.)	20	5	10	4,4
ИСМ-Cl 3.0	6	300	6	-	0,4% (об.д.)	12	3	6	4,4
ИСМ-Н2	100	500	20	1		100	100	100	4,4
ИСМ^О2 1.0	30	100	5	1	1%(об.д.)	100	-	5	4,4
ИСМ^О2 2.0	100	300	15	3	1%(об.д.)	300	-	15	4.4
ИСМ-О2	-	-	-	-	1%(об.д.)	-	-	-	1,0
ИСМ^О2 1.0	60	100	3	1	0,4%(об.д.)	200	100	-	4,4
ИСМ^О2 2.0	180	300	6	1	0,4%(об.д.)	500	300	-	4.4
ИСМ-HCN 1.0	10	100	3	80	0,4% (об.д.)	100	8	3	4,4
ИСМ-СОС12 1.0	1,0	60	0,05	0,5	0,4% (об.д.)	0,5	50	0,1	4,4
ИСМ-HCl 1.0	10	60	3	3	0,4% (об.д.)	2	1	1	4,4
ИСМ-РНЗ 1.0	20	100	1,0	1,0	0,4% (об.д.)	0,5	1,0	2,0	4,4
ИСМ-CnHm-tk	1500	100	(1)	(1)	0,05% (об.д.)	50	50	(1)	-
ИСМ-CnHm-oa	1500	100	50	50	1% (об.д.)	500	400	100	-
ИСМ-СО2	1500	100	50	50	1% (об.д.)	500	400	100	2,2
ИСМ-PID 1.0	1,0	_- (2)	0,5	_- (2)	_- (2)	1,5	3,0	_- (2)	_- (2)
ИСМ-PID 2.0	15	_- (2)	10	_- (2)	_- (2)	20	50	_- (2)	_- (2)
ИСМ-PID 3.0	120	_- (2)	8	_- (2)	_- (2)	15	40	_- (2)	_- (2)

Примечание:

1) Чувствительность ИСМ необратимо уменьшается до 20% от начальной при воздействии в течение 8 ч: [H2S]=10 мг/м³; [SO2]=20 мг/м³; [CL2]=1 мг/м³;

2) ИСМ-PID 1.0, ИСМ-PID 2.0, ИСМ-PID 3.0 не обладают чувствительностью к перечисленным газам, т.к. значение потенциала ионизации этих газов больше 10,6 эВ.

8) Интервал времени с момента включения до выхода в режим измерений (время прогрева), мин, не более 5
9) Время установления выходного сигнала T0,9 без учета транспортного запаздывания, указано в таблице 9.

Таблица 9 - Время установления выходного сигнала

Наименование установленной ИСМ	Время установления выходного сигнала T0,9, c
ИСМ-CnHm-tk	15
ИСМ-CnHm-oa	30
ИСМ-О2
ИСМ-СО2
ИС\1-(СО 1.0, СО2.0)	45
ИСМ - (C12 1.0, C12 2.0, Cl2 3.0)
ИСМ- (NH3 1.0 - NH3 4.0)
ИСМ- (H2S1.0, H2S2.0)
ИСМ-HCl 1.0	120
ИСМ- (NO2 1.0, NO2 2.0)	45
ИСМ - (SO2 1.0, SO2 2.0)	45
ИС\"1-СОС1.2 1.0	120
ИСМ-TON 1.0	60
ИСМ-РНЗ 1.0	60
ИСМ-Н2	45
ИСМ-PID 1.0	30
ИСМ-PID 2.0
ИСМ-PID 3.0

10) Интервал времени работы ИП без корректировки показаний, месяцев, не более 6
11) Параметры электрического питания ИП представлены в таблице 10

Таблица 10 - Параметры электрического питания

Исполнение ИП	Диапазон напряжения питания (Цпит), В	Ток потребления, не более, мА	Тип подключения
А200-А221	12 - 24	25 (при ипит=12В) 25 (при ипит=24 В)	Двухпроводное
А300 - А320, А325	10 - 24	35 (при ипит=10 В) 35 (при ипит=24В)	Трехпроводное
А324	10 - 24	80 (при ипит= 10 В) 40 (при ипит= 24В)	Трехпроводное
А326	10 - 24	25 (при ипит= 10 В) 20 (при ипит= 24В)	Трехпроводное
А327-А329	10 - 24	40 (при ипит= 10 В) 20 (при ипит= 24В)	Трехпроводное
А330	10 - 24	80 (при ипит= 10 В) 40 (при ипит= 24В)	Трехпроводное
В300- В320, B325	10 - 24	40 (при ипит= 10В) 30 (при ипит= 24В)	Трёхпроводное
B324	10 - 24	60 (при ипит= 10В) 40 (при ипит= 24В)	Трёхпроводное
В326	10 - 24	30 (при ипит= 10В) 20 (при ипит= 24В)	Трёхпроводное
B327-B329	10 - 24	40 (при ипит= 10В) 30 (при ипит= 24В)	Трёхпроводное
B330	10 - 24	80 (при ипит= 10В) 50 (при ипит= 24В)	Трёхпроводное
C300- C320, С325	10 - 24	40 (при ипит= 10В) 30 (при ипит= 24В)	Трёхпроводное
C324	10 - 24	60 (при ипит= 10В) 40 (при ипит= 24В)	Трёхпроводное
C326	10 - 24	30 (при ипит= 10В) 20 (при ипит= 24в)	Трёхпроводное
C327-C329	10 - 24	40 (при ипит= 10В) 30 (при ипит= 24в)	Трёхпроводное
C330	10 - 24	80 (при ипит= 10В) 50 (при ипит= 24в)	Трёхпроводное

12) Габаритные размеры, мм, не более

ИП исполнений А200 ..	А221, А300 . А330
- длина		150
- ширина		130
- высота		90
ИП исполнения В300 .	В330
- длина		150
- ширина		85
- высота		95
ИП исполнения C300.	С330
- длина		150
- ширина		85
- высота		95
13) Масса, кг, не более		0,75

14) Средняя наработка на отказ в условиях эксплуатации

(с учетом технического обслуживания), ч 40 000

15) Средний срок службы сенсоров, лет:

ЭХ (кроме кислорода)

ЭХ (кислород)

ТК (горючие газы и пары)

ОА (горючие газы и пары, диоксид углерода)

PID 5 Рабочие условия эксплуатации

Диапазон атмосферного давления, кПа от 80 до 120

Диапазоны температуры и относительной влажности

окружающей и анализируемой сред см. таблицу 11

Таблица 11 - Диапазоны температуры и относительной влажности окружающей и анализируемой сред

Наименование ИП	Диапазон температур, °С	Диапазон относительной влажности, % при температуре 25°С
А200, А201	От минус 40 до плюс 45	15-90 ( без конденсации)
А203-А209	От минус 40 до плюс 45	20-98 ( без конденсации)
А211-А216, А220	От минус 40 до плюс 45	20-90 ( без конденсации)
А210, А217, А218, А221	От минус 30 до плюс 45	15-90 ( без конденсации)
А219	От минус 30 до плюс 45	5-95 ( без конденсации)
А300, А301	От минус 40 до плюс 45	15-90 ( без конденсации)
А303-А309	От минус 40 до плюс 45	20-98 ( без конденсации)
А311-А316, А320	От минус 40 до плюс 45	20-90 ( без конденсации)
А310, А317, А318, А325	От минус 30 до плюс 45	15-90 ( без конденсации)
А319	От минус 30 до плюс 45	5-95 ( без конденсации)
А324	От минус 40 до плюс 45	5-98 ( без конденсации)
А326	От минус 40 до плюс 45	0-98 (без конденсации)
А327, А328, А329	От минус 30 до плюс 45	0-90 (без конденсации)
А330	От минус 40 до плюс 45	0-95 (без конденсации)
B300, B301 C300, C301	От минус 40 до плюс 45	15-90 ( без конденсации)
B303-B309 C303-C309	От минус 40 до плюс 45	20-98 ( без конденсации)
B311-B316, B320 C311-C316, C320	От минус 40 до плюс 45	20-90 ( без конденсации)
B310, B317, B318, B325 C310, C317, C318, C325	От минус 30 до плюс 45	15-90 ( без конденсации)
B319C319	От минус 30 до плюс 45	5-95 ( без конденсации)
B324 C324	От минус 40 до плюс 45	5-98 ( без конденсации)
B326 C326	От минус 40 до плюс 45	0-98 (без конденсации)
B327, B328, B329 C327, C328, C329	От минус 30 до плюс 45	0-90 (без конденсации)
B330 C330	От минус 40 до плюс 45	0-95 (без конденсации)

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на ИП в виде наклейки.

Комплектность средства измерений

Таблица 12 - Комплектность ИП исполнений: А200 ... А221, А300 ... А330

Обозначение	Наименование	Количество
ЕКРМ.413411.001-хх	Преобразователь измерительный	по заказу, шт.
ЕКРМ.413411.007-хх	Преобразователь измерительный	по заказу, шт.
ЕКРМ.413411.001-ххПС	Паспорт	1 экз. на ИП
ЕКРМ.413411.007-ххПС	Паспорт	1 экз. на ИП
ЕКРМ.413422.003-ххПС	Паспорт	1 экз на ИСМ
ЕКРМ.413422.004-ххПС		1 экз. на ИСМ
ЕКРМ.413422.005ПС		1 экз. на ИСМ
ЕКРМ.413422.006ПС		1 экз на ИСМ
ЕКРМ.413422.007-ххПС		1 экз на ИСМ
ЕКРМ.413422.008ПС		1 экз на ИСМ
ЕКРМ.413216.001ПС		1 экз на ИСМ
	Крепёж преобразователя измерительного	1 компл. на ИП (по заказу)
	Упаковка	1 шт.
МП-242-1587-2013	Методика поверки	1 экз. на партию
Таблица 13 - Комплектность И	П исполнений: В300 .В330, С300 . С330
Обозначение	Наименование	Количество
ЕКРМ.413411.004-хх	Преобразователь измерительный	по заказу
ЕКРМ.413411.008-хх		по заказу
ЕКРМ.413411.004-ххПС	Паспорт	1 экз. на ИП
ЕКРМ.413411.008-ххПС		1 экз. на ИП
ЕКРМ.413422.003-ххПС	Паспорт	1 экз. на ИСМ
ЕКРМ.413422.004-ххПС		1 экз. на ИСМ
ЕКРМ.413422.005ПС		1 экз. на ИСМ
ЕКРМ.413422.006ПС		1 экз. на ИСМ
ЕКРМ.413422.007-ххПС		1 экз. на ИСМ
ЕКРМ.413422.008ПС
ЕКРМ.413216.001ПС		1 экз. на ИСМ
	Крепёж преобразователя измерительного	1 компл. на ИП (по заказу)
	Упаковка	1 шт.
МП-242-1587-2013	Методика поверки	1 экз. на партию

Сведения о методиках (методах) измерений

Методика измерений приведена в документах: «Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200. Паспорт» ЕКРМ.413411.001-хх ПС, «Преобразователи измерительные с интеллектуальными сенсорными модулями серий А300. Паспорт» ЕКРМ.413411.007-ххПС, «Преобразователи измерительные с интеллектуальными сенсорными модулями серий В300. Паспорт» ЕКРМ.413411.004-ххПС, «Преобразователи измерительные с интеллектуальными сенсорными модулями серий С300. Паспорт» ЕКРМ.413411.008-ххПС.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности;

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ТУ 4215-023-47275141-13. Преобразователи измерительные с интеллектуальными сенсорными модулями «А200», «А300». Технические условия;

ТУ 4215-024-47275141-13. Преобразователи измерительные с интеллектуальными сенсорными модулями «В300», «С300». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»)

ИНН 7717136914

Адрес места осуществления деятельности: 125438, г. Москва, ул. Михалковская, д. 63Б, стр. 1, эт. 3, помещ. VII, ком. 4,4А

Тел. (495) 346-92-52, 346-92-49

Испытательный центр

Тел. (812) 251-76-01, факс (812) 713-01-14

Е-mail: info@vniim.ru, http://www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

Лист № 1

Всего листов 15

Регистрационный № 54778-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули сенсорные интеллектуальные ИСМ-4Т

Назначение средства измерений

Модули сенсорные интеллектуальные ИСМ-4Т предназначены для измерения и передачи в цифровой форме результатов измерений:

- объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2);

- массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;
- довзрывоопасных концентраций горючих газов и паров.

Описание средства измерений

Модули сенсорные интеллектуальные ИСМ-4Т (далее - ИСМ) представляют собой встраиваемые измерительные блоки непрерывного действия, предназначенные для информационной связи с другими изделиями.

ИСМ может использоваться в качестве самостоятельного устройства, а также в составе переносных газоанализаторов, стационарных измерительных преобразователей и других технических устройств, предназначенных для измерения содержания горючих и токсичных газов.

Принцип действия:

- ИСМ объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),
- ИСМ довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК) или оптико-абсорбционный (ОА);
- ИСМ массовой концентраций паров органических веществ - фотоионизационный (ФИ);
- ИСМ объёмной доли диоксида углерода - оптико-абсорбционный (ОА);

Способ забора пробы - диффузионный.

Обозначения, наименования ИСМ, диапазоны измерений и маркировка взрывозащиты приведены в таблице 1.

Таблица 1 - Обозначения, наименования, диапазоны измерений и маркировка взрывозащиты ИСМ

Обозначение	Наименование	Определяемый компонент	Диапазон измерений	Маркировка взрывозащиты
ЕКРМ.413422.004	ИСМ-ffiS 1.0	Сероводород	0-20 мг/м³	1ExibIICT6
ЕКРМ.413422.004-01	ИСМ-112S 2.0	Сероводород	0-50 мг/м³	-//-
ЕКРМ.413422.003	ИС\"1-\Н3 1.0	Аммиак	0-100 мг/м³	-//-
ЕКРМ.413422.003-01	ИС\"1-\Н3 2.0	Аммиак	0-2000 мг/м³	-//-
ЕКРМ.413422.003-02	ИС\"1-\Н3 3.0	Аммиак	0-600 мг/м³	-//-
ЕКРМ.413422.003-03	ИС\"1-\Н3 4.0	Аммиак	0-200 мг/м³	-//-
ЕКРМ.413422.003-04	ИСМ-С12 1.0	Хлор	0-6 мг/м³	-//-
ЕКРМ.413422.003-05	ИСМ-С12 2.0	Хлор	0-50 мг/м³	-//-
ЕКРМ.413422.003-06	ИСМ-С12 3.0	Хлор	0-30 мг/м³	-//-
ЕКРМ.413422.003-07	ИСМ-НС1 1.0	Хлористый водород	0-10 мг/м³	-//-
ЕКРМ.413422.004-02	исм-со 1.0	Оксид углерода	0-100 мг/м³	-//-
ЕКРМ.413422.004-03	ИСМ-СО 2.0	Оксид углерода	0-1000 мг/м³	-//-
ЕКРМ.413422.004-04	ИС\"1-\О2 1.0	Диоксид азота	0-20 мг/м³	-//-
ЕКРМ.413422.004-05	ИС\"1-\О2 2.0	Диоксид азота	0-50 мг/м³	-//-
ЕКРМ.413422.004-06	ИСМ^О2 1.0	Диоксид серы	0-35 мг/м³	-//-
ЕКРМ.413422.004-07	ИСМ^О2 2.0	Диоксид серы	0-100 мг/м³	-//-
ЕКРМ.413422.003-09	ИСМ-СОС12 1.0	Фосген	0-5 мг/м³	-//-
ЕКРМ.413422.004-08	ИСМ-НСN 1.0	Синильная кислота	0-15 мг/м³	-//-
ЕКРМ.413422.004-09	ИСМ-РНЗ 1.0	Фосфин	0-10 мг/м³	-//-
ЕКРМ.413422.005	ИСМ-О2	Кислород	0-30 % (об.д.)	-//-
ЕКРМ.413422.003-10	ИСМ-Н2	Водород	0-2 % (об.д.)	-//-
ЕКРМ.413422.008	ИСМ-СО2	Диоксид углерода	0-5 % (об.д.)	-//-
ЕКРМ.413216.001	ИСМ-CnHm-tk	Горючие газы и пары	0-50 % НКПР	1ExdibIICT6
ЕКРМ.413422.006	ИСМ-СпНт-оа	Горючие газы и пары	0-100 %НКПР	1ExibIICT6
ЕКРМ.413422.007	ИСМ-PID 1.0	Органические вещества	0-20 мг/м³	-//-
ЕКРМ.413422.007-01	ИСМ-PID 2.0	-//-	0-200 мг/м³	-//-
ЕКРМ.413422.007-02	ИСМ-PID 3.0	-//-	0-2000 мг/м³	-//-
ЕКРМ.413216.100	ИСМ-ИМИ	Имитационная	-	-//-

ИСМ соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ 30852.0-2002 (МЭК 60079-0:1998); ГОСТ Р 51330.1-99 (МЭК 60079-1-98), ГОСТ 30852.1-2002 (МЭК 60079-1:1998) ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ 30852.10-2002 (МЭК 60079-11:1999), имеют маркировку взрывозащиты «1ExibIICT6», «1ExdibIICT6».

Виды взрывозащиты ИСМ:

- «взрывонепроницаемая оболочка» (d) по ГОСТ Р 51330.1-99 (МЭК 60079-1-98), ГОСТ 30852.1-2002 (МЭК 60079-1:1998);
- «искробезопасная электрическая цепь» (ib) по ГОСТ Р 51330.10-99 (МЭК 60079-1199), ГОСТ 30852.10-2002 (МЭК 60079-11:1999).

Степень защиты корпуса ИСМ по ГОСТ 14254-96 IP 00.

Внешний вид ИСМ представлен на рисунке 1.

Рисунок 1 - Модуль сенсорный интеллектуальный ИСМ, внешний вид

Программное обеспечение

Модули сенсорные интеллектуальные ИСМ имеют следующие виды программного обеспечения:

1) встроенное;
2) автономное.

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и обеспечивает передачу по протоколу «I²C» следующей информации:

- тип и наименование ИСМ;

- наименование измеряемого газа;

- результат измерений содержания определяемого компонента (с компенсацией по температуре окружающей среды);

- интервал времени с момента включения до выхода в режим измерений;

- серийный номер;

- настроечные параметры (коэффициенты градуировочной характеристики);

- значения пороговых концентраций;

- коды превышения пороговых значений;

- текущее значение ресурса сенсора;

- остаточный ресурс сенсора.

Встроенное ПО ИСМ имеет следующую структуру:

- модуль аналогово-цифрового преобразования и обработки;

- модуль коэффициентов усиления (автоматический выбор оптимального коэффициента усиления входных аналоговых цепей);

- модуль термокомпенсации;

- модуль расчета содержания определяемого компонента;

- модуль хранения констант;

- модуль интерфейса.

Автономное ПО (пользовательская программа) «PC_GraduirC» версии v.1.0.1 и выше для персонального компьютера под управлением ОС Microsoft Windows не является метрологически значимым и предназначено только для проведения сервисных работ (настройка нулевых показаний и чувствительности) в лабораторных условиях. Работа с ПО возможна только при подключении блока градуировочного к ПК через интерфейс USB.

Программное обеспечение идентифицируется при помощи программы «PC_GraduirC». Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	А чи ров фи г о
ИСМ-ХНЗ ПО	ISM_NH3	01.00.01.002	86f30ff5a7834db6eaca771709f586f8
ИСМ^О2 ПО	ISM SO2	02.00.01.002	2368d85a3a4003e0982ed7a0386db8dc
ИСМ-О2 ПО	ISM O2	03.00.01.002	bd7604c8f3b7c5654526cdc5a0b9dfca
ИСМ-CnHm-tk ПО	ISM_CnHm_tk	04.01.01.002	2099b2cbb5f797aee70ff554a78166eb
ИСМ-112S ПО	ISM H2S	05.00.01.002	4aefde515a54e41 e6447d1f19bcff0a6
ИСМ-CO ПО	ISM CO	06.00.01.002	5aa23d5637779b76ad5f5c5495296216
ИСМ-С1.2 ПО	ISM CL2	07.00.01.002	31ed57c509f5e8791c15815fc5784afa
ИСМ-HCL ПО	ISM_HCL	08.00.01.002	eca7a7ec97129b75a29e93540b3df97e
ИСМ-Н2 ПО	ISM H2	09.00.01.002	e9e5d59b67afd461a594b8f07dc2bea1
ИСМ-\О2 ПО	ISM_NO2	10.00.01.002	a12bc766d99df630ed45a048f9e18c51
ИСМ-СОС1.2 ПО	ISM_COCL2	11.00.01.002	0e5f514c669ad28509d6f088f502a2db
ИСМ-HCN ПО	ISM_HCN	12.00.01.002	18f8650934a7c60da3a5e45a0993ecb6
ИСМ-IMIT ПО	ISM_IMIT	00.00.01.002	a48b42c95dc4378278e7f92169cee0fa
ИСМ-РНЗ ПО	ISM PH3	13.00.01.002	a556f560832856cdeff3b21980c50114
ИСМ-CnHm-oa ПО	ISM_CnHm_oa	04.00.01.003	e40ec04754cd9b49fb92b8646b884c11
ИСМ-СО2 ПО	ISM CO2	14.05.01.002	bcdd22b0663b0e060852654dff56d473
ИСМ-PID ПО	ISM PID	04.05.01.002	621bddfb53e01943e2c1f8e0be3d2828
Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения ИСМ учтено при нормировании метрологических характеристик.

ИСМ имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «C» по МИ 3286-2010.

Метрологические и технические характеристики

1) Диапазоны измерений и пределы допускаемой основной абсолютной погрешности ИСМ приведены в таблице 3.

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности ИСМ

Обозначение ИСМ	Единица измерений	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности (Ад)	Цена единицы наимень шего разряда
ИСМ-CnHm-tk ¹⁾	% НКПР	От 0 до 60	От 0 до 50	± 5	0,1
ИСМ-CnHm-oa ⁴		От 0 до 100	От 0 до 50	± 5	1
			Св. 50 до 100	± (5 + 0,1 (Свх-50))
ИСМ-О2	объемная доля, %	От 0 до 30	От 0 до 30	± 0,9	0,1
ИСМ-Н2		От 0 до 2	От 0 до 2	± 0,2	0,1
ИСМ-СО2		От 0 до 5	От 0 до 5	± (0,1+0,15Свх)	0,1
ИСМ-СО 1.0	мг/м³	От 0 до 100	От 0 до 20	± 4	0,1
			Св. 20 до 100	± (4 + 0,2(Свх-20))
ИСМ-СО 2.0 ³⁾	мг/м³	От 0 до 1000	От 0 до 200	± 40	1
			Св. 200 до 1000	± (40 + 0,2(Свх-200))
ИСМ-С12 1.0	мг/м³	От 0 до 6	От 0 до 1	± 0,2	0,1
			Св. 1 до 6	± (0,2 + 0,2(Свх-1))
ИСМ-С12 2.0 ³⁾	мг/м³	От 0 до 50	От 0 до 10	± 2	0.1
			Св. 10 до 50	± (2 + 0,2(Свх-10))
ИСМ-С12 3.0 ³⁾	мг/м³	От 0 до 30	От 0 до 6	±1,2	0,1
			Св. 6 до 30	± (1,2 + 0,2(Свх-6))
ИСМ-NHS 1.0	мг/м³	От 0 до 100	От 0 до 20	± 4	0,1
			Св. 20 до 100	± (4 + 0,2(Свх-20))
ИС\"1-\Н3 2.0 ³⁾	мг/м³	От 0 до 2000	От 0 до 400	± 80	1
			Св. 400 до 2000	± (80 + 0,2(Свх-400))
ИСМ-NHS 3.0 ³⁾	мг/м³	От 0 до 600	От 0 до 120	±20	1
			Св. 120 до 600	±(20+0,2(Свх-120))
ИСМ-NHS 4.0	мг/м³	От 0 до 200	От 0 до 20	± 5	0,1
			Св. 20 до 200	± (5 + 0,20(Свх-20))
ИСМ-ffiS 1.0	мг/м³	От 0 до 20	От 0 до 3	± 0,6	0,1
			Св. 3 до 20	± (0,6 + 0,2(Свх-3))
ИСМ-112S 2.0	мг/м³	От 0 до 50	От 0 до 10	± 2	0,1
			Св. 10 до 50	± (2 + 0,2(Свх-10))
ИСМ-HCl 1.0	мг/м³	От 0 до 10	От 0 до 3	± 1	0,1
			Св. 3 до 10	± (1 + 0,2(Свх-3))
ИС\"1-\О2 1.0	мг/м³	От 0 до 20	От 0 до 5	±1	0,1
			Св. 3 до 20	± (1 + 0,2(Свх-5))
ИС\"1-\О2 2.0	мг/м³	От 0 до 50	От 0 до 10	±2	0,1
			Св. 10 до 50	± (2 + 0,2(Свх-10))
ИСМ^О2 1.0	мг/м³	От 0 до 35	От 0 до 6	±1,2	0,1
			Св. 6 до 35	± (1,2 + 0,2(Свх-6))

Обозначение ИСМ	Единица измерений	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности (Ад)	Цена единицы наимень шего разряда
HCVI-.SO2 2.0 ⁴⁵	мг/м³	От 0 до 100	От 0 до 20	±4	0,1
HCVI-.SO2 2.0 ⁴⁵	мг/м³	От 0 до 100	Св. 20 до 100	± (4 + 0,2(Свх-20))	0,1
ИС\"1-СОС1.2 1.0 3)	мг/м³	От 0 до 15	От 0 до 1	±0,3	0,1
ИС\"1-СОС1.2 1.0 3)	мг/м³	От 0 до 15	Св. 1 до 5	± (0,3 + 0,25(Свх-1))	0,1
ИСМ-HCN 1.0	мг/м³	От 0 до 30	От 0 до 3	±0,6	0,1
ИСМ-HCN 1.0	мг/м³	От 0 до 30	Св. 3 до 15	± (0,6 + 0,25(Свх-3))	0,1
ИСМ-РНЗ 1.0 ⁵	мг/м³	От 0 до 10	От 0 до 2	±0,4	0,1
ИСМ-РНЗ 1.0 ⁵	мг/м³	От 0 до 10	Св. 2 до 10	± (0,4 + 0,2(Свх-2))	0,1
ИСМ-PID 1.0 ⁶	мг/м³	От 0 до 20	От 0 до 20	± (0,5+0,2Свх)	0,1
ИСМ-PID 2.0 ⁵⁾	мг/м³	От 0 до 200	От 0 до 200	± (5+0,2Свх)	1
ИСМ-PID 3.0 ⁶⁾	мг/м³	От 0 до 2000	От 0 до 2000	± (10+0,2Свх)	1
Примечания: ¹⁾ - градуировка ИСМ-CnHm-tk может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан, бензол. ИСМ-CmHm-tk с градуировкой на метан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концентраций (5 - 50) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 %НКПР (перечень контролируемых компонентов указан в приложении к паспорту); ²⁾ - градуировка ИСМ-CnHm-oa может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан. ИСМ-CnHm-oa с градуировкой на гексан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси (пропана, бутана, пентана гексана) в воздухе в диапазоне сигнальных концентраций (5 - 25) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 20 %НКПР. ³⁾ - не применяется для контроля ПДК в воздухе рабочей зоны, только для аварийных ситуаций; ⁴⁾ - градуировка ИСМ-PID 1.0 может проводиться индивидуально по следующим компонентам: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод; ⁵⁾ - градуировка ИСМ-PID 2.0 может проводиться индивидуально по следующим компонентам: изобутилен, бензол, бутанол, о-ксилол; ⁶⁾ - градуировка ИСМ-PID 3.0 может проводиться индивидуально по следующим компонентам: толуол, гексан, этанол. Свх - значение содержания определяемого компонента на входе ИСМ, объемная доля, %, массовая концентрация, мг/м³, довзрывоопасная концентрация, % НКПР.

Таблица 4 - Пороги срабатывания сигнализации, установленные в ИСМ

Наименования ИСМ	Единица физической величины	Значение порога* срабатывания сигнализации устанавливаемого при выпуске		Диапазон установки порога срабатывания сигнализации
Наименования ИСМ	Единица физической величины	«ПОРОГ 1»	«ПОРОГ 2»	«ПОРОГ 1»	«ПОРОГ 2»
ИСМ-CnHm-tk (по метану)		10	20	10 - 20	20 - 45
ИСМ-CnHm-tk (для суммарных углеводородов)	% НКПР	7	12	-	-
ИСМ-CnHm-oa (по метану, бутану, пропану, гексану)		10	20	10 - 20	20 - 90
ИСМ-О2	объемная доля, %	23,0(на повышение)	19(на принижение)	21-30	10-21
ИСМ-Н2	объемная доля, %	0,4	0,8	0,4 - 1,0	1,0 - 1,8
ИСМ-('()2		1,2	4,5	0,3 - 2,5	2,5 - 4,8
ИСМ-('О 1.0		20	90	10-50	50-90
ИСМ-СО 2.0		200	600	100-500	500-900
ИСМ-С12 1.0		1	5	0,5-2,5	2,5-5
ИСМ-С12 2.0		5	20	5-25	25-45
ИСМ-О2 3.0	мг/м³	3	10	2,5-15	15-27
ИСМ-ХИ3 1.0		20	60	10-50	50-90
ИСМ-ХИ3 2.0		200	500	160-400	400-1800
ИСМ-ХИ3 3.0		60	500	40-300	300-550
ИСМ-ХИ3 4.0		20	100	10-110	110-190
ИСМ-ffiS 1.0		3	10	1,5-10	10-18
ИСМ-II2S 2.0		10	20	5-25	25-45
ИСМ-HCl 1.0		5	9	3-6	6-9
ИСМ^О2 1.0		5	15	2-10	10-18
ИСМ^О2 2.0	мг/м³	5	25	4-25	25-45
ИСМ^О2 1.0		10	30	4-15	15-30
ИСМ^О2 2.0		30	90	10-50	50-90
ИСМ-СОСС2 1.0		1,5	4,5	0,6-2,5	2,5-4,7
ИСМ-НСN 1.0		3	10	1,5-8	8-14
ИСМ- PH3 1.0	мг/м³	2	5	1-5	5-9
ИСМ-PID 1.0 (по винилхлориду)	мг/м³	5	15	2-10	10-18

Наименования ИСМ	Единица физической величины	Значение порога* срабатывания сигнализации устанавливаемого при выпуске		Диапазон установки порога срабатывания сигнализации
Наименования ИСМ	Единица физической величины	«ПОРОГ 1»	«ПОРОГ 2»	«ПОРОГ 1»	«ПОРОГ 2»
ИСМ-PID 1.0 (по метилмеркаптану)	мг/м³	3	10	2-11	11-18
ИСМ-PID 1.0 (по этилмеркаптану)	мг/м³	3	10	2-11	11-18
ИСМ-PID 1.0 (по фенолу)	мг/м³	3	10	2-11	11-18
ИСМ-PID 1.0 (по сероуглероду)	мг/м³	10	15	2-11	11-18
ИСМ-PID 2.0 (по изобутилену)	мг/м³	100	150	20 - 110	110-190
ИСМ-PID 2.0 (по бензолу)	мг/м³	15	45	10 - 40	40-190
ИСМ-PID 2.0 (по бутанолу)	мг/м³	30	90	20-80	80-190
ИСМ-PID 2.0 (по о-ксилолу)	мг/м³	50	150	20 - 100	100 - 190
ИСМ-PID 3.0 (по толуолу)	мг/м³	150	450	50-400	400-1800
ИСМ-PID 3.0 (по гексану)	мг/м³	300	900	100-800	800-1800
ИСМ-PID 3.0 (по этанолу)	мг/м³	1000	1500	400-1000	1000-1800

4) Пределы допускаемой дополнительной погрешности ИСМ при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, указаны в таблице 5.

Таблица 5 - Пределы допускаемой дополнительной погрешности ИСМ при изменении температуры окружающей и контролируемой сред

Наименования ИСМ	Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1
ИСМ-CnHm-oa	1,7
ИСМ-О2	0,2 на каждые 10°С
ИСМ-С02	0,5
ИСМ- (СО 1.0, СО 2.0) ИСМ- (Cl 1.0, Cl 2.0, Cl 3.0) ИСМ - (NH3 1.0 - NH3 4.0) ИСМ-(Н2Б1.0, H2S2.0) ИСМ-HCl 1.0 ИСМ-^02 1.0, NO2 2.0) ИСМ -(SO2 1.0, SO2 2.0) ИСМ-СОСЬ2 1.0 ИСМ-НСN 1.0 ИСМ-РНЗ 1.0 ИСМ-Н2	0,4 на каждые 10°С
ИСМ-PID 1.0 ИСМ-PID 2.0 ИСМ-PID 3.0	0,4 на каждые 10°С

5) Пределы допускаемой дополнительной погрешности ИСМ от изменения атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа указаны в таблице 6.

Таблица 6 - Пределы допускаемой дополнительной погрешности ИСМ от изменения атмосферного давления

Наименования ИСМ	Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1
ИСМ-CnHm-oa	1
ИСМ-О2	0,2 на каждые 10 кПа
ИСМ-С02	1
ИСМ-(СО 1.0, СО2.0)	0,2 на каждые 3,3 кПа
ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0)	0,2 на каждые 3,3 кПа
ИСМ- (NH3 1.0 - NH3 4.0)
ИСМ- (H2S1.0, H2S2.0)
ИСМ-HCl 1.0
ИСМ- (NO2 1.0, NO2 2.0)
ИСМ - (SO2 1.0, SO2 2.0)
ИС\"1-СОС1.2 1.0
ИСМ-TON 1.0
ИСМ-РНЗ 1.0
ИСМ-Н2
ИСМ-PID 1.0	1
ИСМ-PID 2.0
ИСМ-PID 3.0

6) Пределы допускаемой дополнительной погрешности при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения относительной. влажности 65% при температуре 25°С должны соответствовать значениям, указанным в таблице 7.

Таблица 7 - Пределы допускаемой дополнительной погрешности ИСМ при изменении относительной влажности

Наименование ИСМ	Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1,4
ИСМ-CnHm-oa	1
ИСМ-О2	0,2 на каждые 10 %
TOVI-CO2	1
исм-ссо 1.0, СО2.0)	0,2 на каждые 10 %
ИСМ - (Cl 1.0, Cl 2.0, Cl 3.0)
ИСМ- (NH3 1.0 - NH3 4.0)
ИСМ- (H2S1.0, H2S2.0)
ИСМ-HCl 1.0	1 на каждые 10 %
ИСМ- (NO2 1.0, NO2 2.0)	0,2 на каждые 10 %
ИСМ - (SO2 1.0, SO2 2.0)	0,2 на каждые 10 %
ИСМ-СОТО2 1.0	0,5 на каждые 10 %
ИСМ-TON 1.0	0,5 на каждые 10 %

Наименование ИСМ	Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-РНЗ 1.0	0,5 на каждые 10 %
ИСМ-Н2	0,5 на каждые 10 %
ИСМ-PID 1.0	0,1
ИСМ-PID 2.0
ИСМ-PID 3.0

7) Пределы допускаемой суммарной дополнительной погрешности от воздействия неиз-меряемых компонентов, содержания которых приведены в таблице 8, равны 1,0 в долях основной абсолютной погрешности в начальной точке диапазона измерений.

Таблица 8 - Пределы допускаемой суммарной дополнительной погрешности от воздействия не

измеряемых компонентов

Наименование ИСМ	Содержание не измеряемых компонентов
Наименование ИСМ	NH3, мг/м³	CO, мг/м³	H2S, мг/м³	Cl2, мг/м³	H2	NO, мг/м³	NO2, мг/м³	SO2, мг/м³	СН4, %об
ИС\"1-\Н3 1.0	-	500	3	1	2%(об.д.)	5	20	5	4,4
ИС\"1-\Н3 2.0	-	1000	50	1	2%(об.д.)	100	400	20	4,4
ИС\"1-\Н3 3.0	-	500	10	5	2%(об.д.)	10	100	10	4,4
ИС\"1-\Н3 4.0	-	1000	20	5	2%(об.д.)	30	60	30	4,4
ИСМ-СО 1.0	1000	-	10	5	25 млн^-1	100	100	10	4,4
ИСМ-СО 2.0	1000	-	50	30	120 млн^-1	300	300	50	4,4
ИСМ-ffiS 1.0	60	500	-	3	500 млн^-1	200	100	3	4,4
ИСМ-ffiS 2.0	180	1000	-	10	>500 млн^-1	500	300	6	4,4
ИСМ-С1 1.0	5	100	2,5	-	0,4% (об.д.)	2	0,5	5	4,4
ИСМ-Cl 2.0	10	500	10	-	0,4% (об.д.)	20	5	10	4,4
ИСМ-Cl 3.0	6	300	6	-	0,4% (об.д.)	12	3	6	4,4
ИСМ-Н2	100	500	20	1		100	100	100	4,4
ИСМ^О2 1.0	30	100	5	1	1%(об.д.)	100	-	5	4,4
ИСМ^О2 2.0	100	300	15	3	1%(об.д.)	300	-	15	4.4
ИСМ-О2	-	-	-	-	1%(об.д.)	-	-	-	1,0
ИСМ^О2 1.0	60	100	3	1	0,4%(об.д.)	200	100	-	4,4
ИСМ^О2 2.0	180	300	6	1	0,4%(об.д.)	500	300	-	4.4
ИСМ-HCN 1.0	10	100	3	80	0,4% (об.д.)	100	8	3	4,4
ИСМ-СОС12 1.0	1,0	60	0,05	0,5	0,4% (об.д.)	0,5	50	0,1	4,4
ИСМ-HCl 1.0	10	60	3	3	0,4% (об.д.)	2	1	1	4,4
ИСМ-РН3 1.0	20	100	1,0	1,0	0,4% (об.д.)	0,5	1,0	2,0	4,4
ИСМ-CnHm-tk	1500	100	(1)	(1)	0,05% (об.д.)	50	50	(1)	-
ИСМ-CnHm-oa	1500	100	50	50	1% (об.д.)	500	400	100	-
ИСМ-СО2	1500	100	50	50	1% (об.д.)	500	400	100	2,2
ИСМ-PID 1.0	1,0	_- (2)	0,5	_- (2)	_- (2)	1,5	3,0	_- (2)	_- (2)
ИСМ-PID 2.0	15	_- (2)	10	_- (2)	_- (2)	20	50	_- (2)	_- (2)
ИСМ-PID 3.0	120	_- (2)	8	_- (2)	_- (2)	15	40	_- (2)	_- (2)

Примечание:

1) Чувствительность ИСМ необратимо уменьшается до 20% от начальной при воздействии в течение 8 ч: [H2S]=10 мг/м³; [SO2]=20 мг/м³; [CL2]=1 мг/м³;
2) ИСМ-PID 1.0, ИСМ-PID 2.0, ИСМ-PID 3.0 не обладают чувствительностью к перечисленным газам, т.к. значение потенциала ионизации этих газов больше 10,6 эВ.

8) Интервал времени с момента включения до выхода

в режим измерений (время прогрева), мин, не более 5

9) Время установления выходного сигнала T0,9 без учета транспортного запаздывания, указано в таблице 9.

Таблица 9 - Время установления выходного сигнала

Наименование ИСМ	Время установления выходного сигнала T0,9, c
ИСМ-CnHm-tk	15
ИСМ-CnHm-oa	30
ИСМ-О2
ИСМ-СО2
ИС\1-(СО 1.0, СО2.0)	45
ИСМ - (C12 1.0, C12 2.0, C12 3.0)
ИСМ- (NH3 1.0 - NH3 4.0)
ИСМ- (H2S1.0, H2S2.0)
ИСМ-HCl 1.0	120
ИСМ- (NO2 1.0, NO2 2.0)	45
ИСМ - (SO2 1.0, SO2 2.0)	45
ИС\"1-СОС1.2 1.0	120
ИСМ-TON 1.0	60
ИСМ-РНЗ 1.0	60
ИСМ-Н2	45
ИСМ-PID 1.0	30
ИСМ-PID 2.0
ИСМ-PID 3.0

10) Интервал времени работы всех типов ИСМ без корректировки показаний, месяцев,

не более 6

11) Электрическое питание ИСМ осуществляется

постоянного тока, В

12) Габаритные размеры, мм, не более

ИСМ

- диаметр
- длина

ИСМ-ИМИ

- длина
- ширина
- высота

13) Масса, г, не более

ИСМ ИСМ-ИМИ

14) Средняя наработка на отказ в условиях эксплуатации (с учетом технического обслуживания), ч
15) Средний срок службы сенсоров, лет:

ЭХ (кроме кислорода)

ЭХ (кислород)

ТК (горючие газы и пары)

ОА (горючие газы и пары, диоксид углерода)

PID

напряжением

3,30 ± 0,05

40 000

Рабочие условия эксплуатации

Диапазон атмосферного давления, кПа от 80 до 120

Диапазоны температуры и относительной влажности

окружающей и анализируемой сред см. таблицу 10

Таблица 10 - Диапазоны температуры и относительной влажности

окружающей и анализируемой сред

Наименование ИСМ	Диапазон температур, ^ОС	Диапазон относительной влажности, % при температуре 25°С
ИСМ-Н2Б1.0	от минус 40 до плюс 45	От 15 до 90 (без конденсации)
ИСМ-Н282.0	от минус 40 до плюс 45	От 15 до 90 (без конденсации)
ИС\"1-\Н3 1.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИС\"1-\Н3 2.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИС\"1-\Н3 3.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИС\"1-\Н3 4.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИСМ-С12 1.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИСМ-С12 2.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИСМ-С12 3.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИСМ-HCl 1.0	от минус 30 до плюс 45	От 15 до 90 (без конденсации)
ИСМ-С0 1.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ-С0 2.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИС\"1-\О2 1.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИС\"1-\О2 2.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ^О2 1.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ^О2 2.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИС\"1-СОСк2 1.0	от минус 30 до плюс 45	От 15 до 90 (без конденсации)
ИСМ-11С\ 1.0	от минус 30 до плюс 45	От 15 до 90 (без конденсации)
ИСМ-РНЗ 1.0	от минус 30 до плюс 45	От 15 до 90 (без конденсации)
ИСМ-О2	от минус 30 до плюс 45	От 5 до 95 (без конденсации)
ИСМ-Н2	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ-СО2	от минус 40 до плюс 45	От 0 до 95 (без конденсации)
ИСМ-CnHm-tk	от минус 40 до плюс 45	От 5 до 98 (без конденсации)
ИСМ-CnHm-oa	от минус 40 до плюс 45	От 0 до 98 (без конденсации)
ИСМ-PID 1.0	от минус 30 до плюс 45	От 0 до 90 (без конденсации)
ИСМ-PID 2.0	от минус 30 до плюс 45	От 0 до 90 (без конденсации)
ИСМ-PID 3.0	от минус 30 до плюс 45	От 0 до 90 (без конденсации)
ИСМ-ИМИ	от минус 40 до плюс 45	От 0 до 99 (без конденсации)

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта и на ИСМ в виде наклейки.

Лист № 14 Всего листов 15 Комплектность средства измерений

Таблица 11 - Комплектность СИ

Обозначение	Наименование	Количество
ЕКРМ.413422.003-хх	ИСМ по таблице 1	по заказу, шт.
ЕКРМ.413422.004-хх		по заказу, шт.
ЕКРМ.413422.005		по заказу, шт.
ЕКРМ.413422.006		по заказу, шт.
ЕКРМ.413422.007-хх		по заказу, шт.
ЕКРМ.413422.008		по заказу, шт.
ЕКРМ.4134216.001		по заказу, шт.
ЕКРМ.413216.100		по заказу, шт.
ЕКРМ.413422.003-ххПС	Паспорт	1 экз. на ИСМ
ЕКРМ.413422.004-ххПС		1 экз. на ИСМ
ЕКРМ.413422.005ПС		1 экз. на ИСМ
ЕКРМ.413422.006ПС		1 экз. на ИСМ
ЕКРМ.413422.007-ххПС		1 экз. на ИСМ
ЕКРМ.413422.008ПС		1 экз. на ИСМ
ЕКРМ.413216.001ПС		1 экз. на ИСМ
ЕКРМ.413216.100ПС		1 экз. на ИСМ
МП-242-1541-2013	Методика поверки	1 экз. на комплект ИСМ
ЕКРМ.411251.003	Блок градуировочный	по заказу
	Упаковка	1 на комплект

Сведения о методиках (методах) измерений

Методика измерений приведена в документах «Модули сенсорные интеллектуальные ИСМ. Паспорт» ЕКРМ.413422.003-ххПС, ЕКРМ.413422.004-ххПС, ЕКРМ.413422.005ПС,

ЕКРМ.413422.006ПС, ЕКРМ.413422.007-ххПС, ЕКРМ.413422.008ПС ЕКРМ.413216.001ПС, ЕКРМ.413216.100ПС, 2013 г.

Нормативные и технические документы, устанавливающие требования к модулям сенсорным интеллектуальным ИСМ

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие

санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности;

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ТУ 4215-022-47275141-13 Модули сенсорные интеллектуальные ИСМ-4Т. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»)

ИНН 7717136914

Адрес места осуществления деятельности: 125438, г. Москва, ул. Михалковская, д. 63Б, стр. 1, эт. 3, помещ. VII, ком. 4,4А

Тел. (495) 346-92-52, 346-92-49

Испытательный центр

Тел. (812) 251-76-01, факс (812) 713-01-14

Е-mail: info@vniim.ru, http://www.vniim.ru,

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

Лист № 1 Регистрационный № 72238-18 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы лазерные для центровки валов VIBRO-LASER

Назначение средства измерений

Системы лазерные для центровки валов VIBRO-LASER предназначены для измерений линейных перемещений при центровке составных валов машин и механизмов.

Описание средства измерений

Принцип действия систем основан на применении позиционно чувствительных фотоприемников. Измерительный блок проецирует лазерный луч в виде отрезка прямой на позиционно чувствительный фотоприемник второго измерительного блока. При смещении блоков относительно друг друга луч смещается относительно своего первоначального положения, величина смещения фиксируется. Результаты измерений передаются по интерфейсу Bluetooth или по кабелю на отображающее устройство, которое может быть в виде специализированного блока отображения информации, мобильного устройства или ПК.

Системы лазерные для центровки валов VIBRO-LASER (далее - центровщики) состоят из двух измерительных блоков и блока отображения измерительной информации.

Центровщики выпускаются в 6 основных модификациях, отличающихся диапазонами измерений и исполнением.

Обозначение модификаций при заказе: AAA.BBB.CCCCCCCC, где AAA - код дистрибьютора (цифры от 001 до 999), BBB - диапазон измерений (010 - 10 мм, 020 - 20 мм, 030 - 24 мм), CCCCCCCC - шифр комплектации (цифры от 00000000 до 99999999). Модификации VIBRO-LASER Ex изготавливаются во взрывозащищенном исполнении.

Общий вид центровщиков представлен на рисунке 1. Вид маркировки представлен на рисунке 2.

Рисунок 1 - Общий вид систем лазерных для центровки валов VIBRO-LASER (1 - неподвижный измерительный блок (S), 2 - подвижный измерительный блок (M), 3 - блок отображения информации)

Рисунок 2 - Вид маркировки систем лазерных для центровки валов VIBRO-LASER и

место нанесения знака утверждения типа

Пломбирование систем лазерных для центровки валов VIBRO-LASER не предусмотрено.

Программное обеспечение

Центровщики имеют встроенное программное обеспечение (ПО), записываемое в измерительные блоки, и ПО, записываемое в устройство отображения информации. ПО служит для отображения и обработки результатов измерений, а также для ведения и хранения статистики измерений. ПО не разделено на метрологически значимую и не значимую части.

Идентификационные данные программного обеспечения устройства отображения информации приведены в таблице 1, встроенного ПО, записанного в измерительные блоки, - в таблице 2.

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения устройств отображения информации

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VIBRO LASER WINDOWS	VIBRO LASER ANDROID	VIBRO LASER IOS
Номер версии (идентификационный номер) ПО	не ниже 1.1.12
Цифровой идентификатор ПО	-

Уровень защиты программного обеспечения «низкий» в соответствии с

Таблица 2 - Идентификационные данные встроенного программного обеспечения

Р 50.2.077-2014.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	не ниже 3.4
Цифровой идентификатор ПО	-

Уровень защиты программного обеспечения «высокий» в соответствии с

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	VIBRO-LASER VIBRO-LASER Ex
Диапазон измерений перемещений, мм	от 0 до 10; от 0 до 20; от 0 до 24
Пределы допускаемой абсолютной погрешности измерений перемещений в диапазоне от 0 до 1 мм включ., мм	±0,01
Пределы допускаемой относительной погрешности измерений перемещений св. 1 мм до верхнего предела измерений, %	±0,9

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Модификация	VIBRO-LASER	VIBRO-LASER Ex
Габаритные размеры измерительного блока, мм, не более (ШВГ)	32x90x60
Масса измерительного блока, г, не более	270
Максимальное расстояние между измерительными блоками, м, не менее	10
Класс опасности лазера по ГОСТ IEC 60825-1-2013	2
Исполнение		Взрывозащищенное (группа II по ГОСТ 31610.0-2014, шифр взрывозащиты 0Ex ia op is IIB T6 Ga)
Условия эксплуатации:
- температура окружающей среды, °С	от -20 до +55	от -20 до +40
- относительная влажность, %	от 20 до 98
Срок службы, лет, не менее	10

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на оба измерительных блока систем методом наклеивания.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система лазерная для центровки валов VIBRO-LSER в составе: - неподвижный измерительный блок - подвижный измерительный блок - блок отображения информации	S M	1 шт. 1 шт. 1 шт.*
Запасные части и принадлежности		1 компл.**
Паспорт	РВПД 4389-001 ПС	1 экз.
Руководство по эксплуатации	РВПД 4389-001 РЭ	1 экз.
Методика поверки	РТ-МП-5376-445-2018	1 экз.
* - поставляется по заказу; ** - в соответствии с шифром комплектации

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системам лазерным для центровки валов VIBRO-LASER

ТУ 4389-001-90792252-2015 Системы лазерные для центровки валов VIBRO-LASER. Технические условия.

Изготовитель

Акционерное общество «Теккноу» (АО «Теккноу») ИНН 7801079340

Юридический адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская, д. 17, к. 3, лит. Е, помещ. 24Н, оф. 4

Адрес места осуществления деятельности: 192148, г. Санкт-Петербург, пр-кт Елизарова, д. 31, к. 2, лит. А

Телефон (факс): +7 (812) 324-56-27

Web-сайт: www.tek-know.ru

E-mail: info@tek-know.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495)544-00-00, +7 (499)129-19-11

Факс: +7 (499)124-99-96

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Пределы допускаемой вариации выходного сигнала ИП равны 0,5 в долях от пределов допускаемой основной погрешности.

При выпуске на ИП должны быть установлены пороги срабатывания сигнализации,

значения которых приведены в таблице 4.

⁴

Пределы допускаемой вариации выходного сигнала ИСМ равны 0,5 в долях от пределов допускаемой основной погрешности.

⁵

При выпуске на ИСМ должны быть установлены пороги срабатывания сигнализа

⁶

ции, значения которых приведены в таблице 4.

Техническая поддержка

1782 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2691 от 13.12.2023

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

1782 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2691 от 13.12.2023

Текст приказа Росстандарта № 2691 от 13.12.2023

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
