МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

7 июня 2018 г.                                            №   1122

Москва

О внесении изменений в описание типа на расходомеры-счетчики массовые SITRANS F С

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением ООО «Сименс» от 27 марта 2018 г. № PDPA-PI-2018/48 приказываю:

• 1. Внести изменения в описание типа на расходомеры-счетчики массовые SITRANS F С, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52346-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С .С. Голубев

(                           А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1O36ECDC011E78ODAEOO71B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

V.                ______________/

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики массовые SITRANS F C предназначены для измерений массового расхода, массы, плотности, температуры, объёмного расхода, объёма жидкости или газа.

Принцип действия расходомеров-счётчиков массовых SITRANS F C основан на действие силы Кориолиса. В состав первичного преобразователя входят упругие стальные трубки, совершающие колебания под действием электромагнитной катушки. При движении потока жидкости или газа через расходомер в упругих стальных трубках под действием силы Кориолиса возникают колебания, разность фаз которых на противоположных концах трубок, пропорциональна массовому расходу измеряемой среды, а значение плотности измеряемой среды пропорционально резонансной частоте колебаний стальных трубок. В MASS МС1(2), FCS400, используются две параллельных трубки, в MASS 2100 и MASS FC 300 - одна трубка, имеющая форму окружности. Присоединение к трубопроводу может быть фланцевым или с помощью адаптеров..

Расходомеры-счётчики массовые SITRANS F C состоят из первичного преобразователя SITRANS F C MASS МС1(2), SITRANS FC300, SITRANS F C MASS 2100, SITRANS FCS400 и электронного блока SITRANS F C MASS 6000, SIFLOW FC070, SITRANS FCT010, SITRANS FCT030.

Первичный преобразователь SITRANS FCS400 работает и поставляется в комплекте с электронным блоком SITRANS FCT010 или SITRANS FCT030. Первичные преобразователи MASS МС1(2), могут работать с электронным блоком MASS 6000 или SIFLOW FC070. Первичные преобразователи MASS FC300, MASS 2100, могут работать с электронным блоком MASS 6000, SIFLOW FC070, SITRANS FCT010 или SITRANS FCT030.

Электронный блок представляет собой микропроцессорное устройство, которое управляет измерительным процессом и рассчитывает массовый расход, массу и другие параметры, осуществляет также постоянную самодиагностику и выдает информацию о нештатных ситуациях. На результаты измерений массы и массового расхода не оказывают влияния температура измеряемой среды, ее плотность, давление, вязкость, проводимость и профиль потока. Связь с ПК может осуществляться по одному из следующих протоколов HART, Profibus, Profibus DP, Profibus PA, Device Net, Lon works, Modbus, Modbus RTU, RS485, CANopen.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

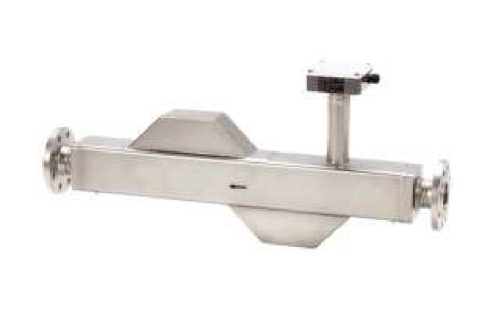

a) MC2 DN 50-150, DN 20-80 (Hygenic)

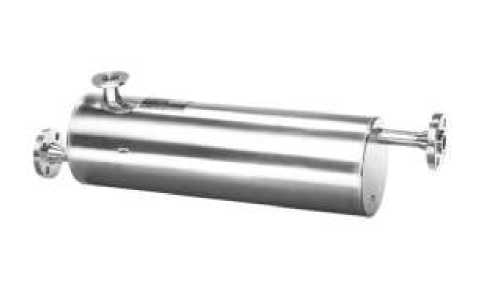

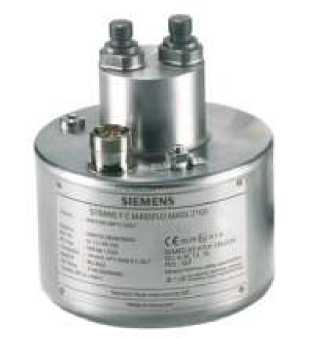

б) MASS 2100

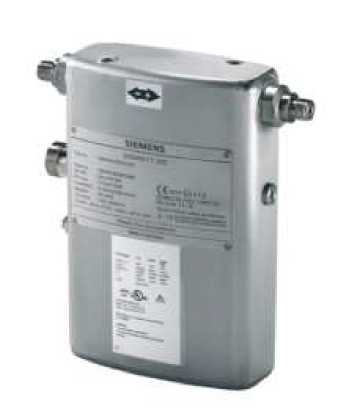

г) FC300 DN 4

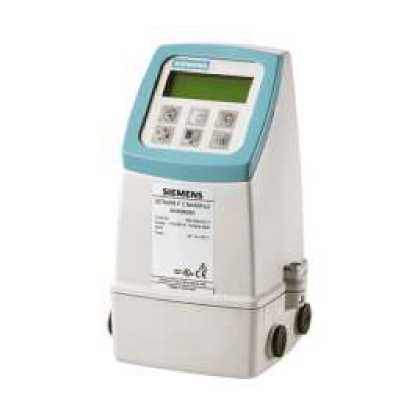

e) MASS 6000

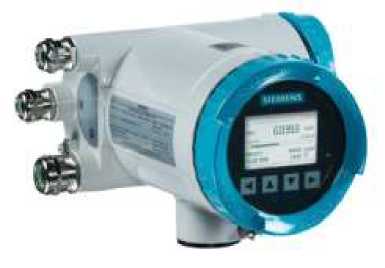

ж) SITRANS FCT030

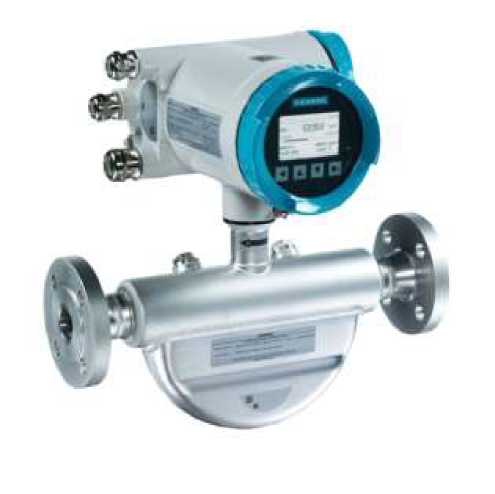

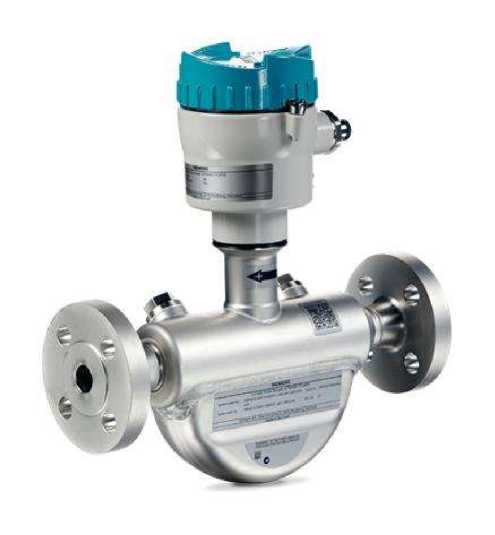

и) SITRANS FC410 (первичный преобразователь FCS400, вторичный преобразователь FCT010)

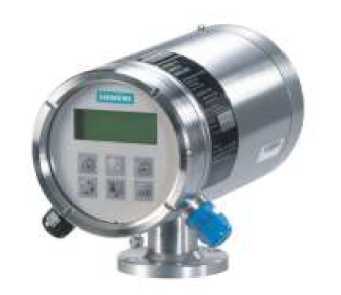

з) SIFLOW FC070

к) SITRANS FC430 первичный преобразователь FCS400, вторичный преобразователь FCT030)

Рисунок 1 - Общий вид средства измерений

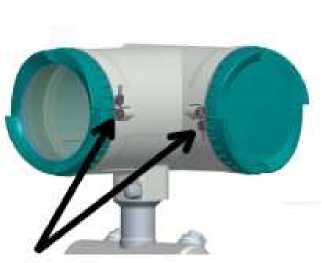

Пломба

Пломба

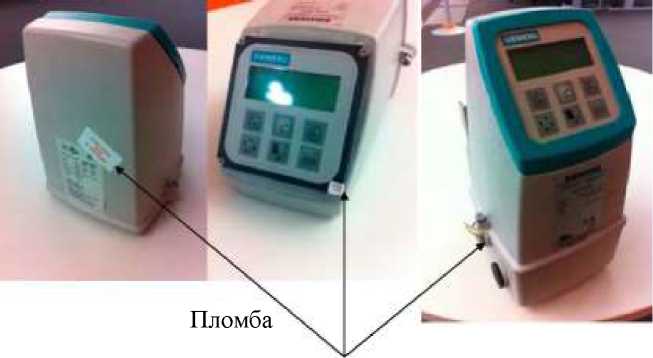

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Встроенное программное обеспечение (ПО) расходомера используется для измерения массы, плотности, температуры и объема протекающей через расходомер среды, передачи результатов измерений и настройки, а также отображения данных на дисплее и конфигурировании выходов. Передача результатов измерений для расходомеров производится в виде токового сигнала в диапазоне от 0 до 20 мА (от 4 до 20 мА), частотного сигнала в диапазоне от 0 до 10 кГц, релейным выходом, а также по цифровым интерфейсам HART, RS485 протокол ModBus RTU, Profibus PA Profile 3, Profibus DP Profile 3, DeviceNet, FOUNDATION Fieldbus HI.

Программирование микроконтроллера электроники расходомера производится на производстве. В дальнейшем исключается возможность считывания и изменения ПО за пределами завода-изготовителя как в полевых так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники расходомеров маркируются соответствующими наклейками.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Идентификационные данные ПО представлены в таблице 1

Таблица 1 - Идентификационное данные программного обеспечения

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 52346-12 «ГСИ. Расходомеры-счётчики массовые SITRANS F С. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМС» 10.12.2012 г.

Основные средства поверки:

установка расходомерная для измерений массового расхода жидкости с погрешностью ±0,05 % и рабочей средой (вода, керосин, минеральное масло и т.п. с плотностью от 700 до 1000 кг/м³);

электронный счётчик импульсов амплитудой до 50 В, частотой до 10 кГц;

набор ареометров АНТ-1 по ГОСТ 18481-81, ПГ ±0,5 кг/м³;

термометр электронный с диапазоном измерения от 0 до +100 °С, погрешность ±0,1 °С; миллиамперметр постоянного тока, диапазон измерений от 0 до 20 мА, погрешность ±0,05 %. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости

Техническая документация фирмы «Siemens A/S Flow Instruments»

Фирма «Siemens A/S Flow Instruments», Дания

Адрес: Coriolisvej 1-3, 6400 S0nderborg, Danmark

Телефон: +45 (44) 77 44 77

Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)

ИНН 7725025502

Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9

Телефон: +7 (495) 737 10 37

Факс: +7 (495) 737 23 99

ГЦИ СИ ФГУП «ВНИИМС»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Е-mail: office@vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

Адрес: 117418, г. Москва, Нахимовский пр., 31

Телефон: 8 (495) 544 00 00

Web-сайт: www.rostest.ru

Е-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
