МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 июня 2019 г.                                            №   1391

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 59065/1 «Счетчики газа КТМ100 РУС» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НПП Куйбышев Телеком-Метрология» от 18 февраля 2019 г. № 18/1 приказываю:

  • 1. Внести изменения в описание типа на счетчики газа КТМ100 РУС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60932-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу МП 0239-13-2015 «ГСИ. Счетчики газа КТМ100 РУС. Методика поверки» с изменением № 2, утвержденному ФГУП «ВНИИР» 11 декабря 2018 г., и распространить действие документа на счетчики газа КТМ100 РУС, находящиеся в эксплуатации.

  • 3. Переоформить свидетельство об утверждении типа № 59065/1 «Счетчики газа КТМ100 РУС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60932-15, в связи с внесением изменений в методику поверки.

  • 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства об утверждении

2

типа с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

г                     "  '         \

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

ОФД1НИЯ О СНЧИФИКАП АП

Сертификат. 00E1036EE32711EB80E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019




Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «17» июня 2019 г. № 1391

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа КТМ100 РУС

Назначение средства измерений

Счетчики газа КТМ100 РУС предназначены для измерений и вычислений объёмного расхода, объёма газа при рабочих и стандартных условиях, массового расхода, молярной массы различных неагрессивных и агрессивных газов и пара, в том числе природного, попутного нефтяного и факельных газов в однофазной области параметров.

Описание средства измерений

Счетчики газа КТМ100 РУС работают по принципу измерения разности времени прохождения ультразвуковых импульсов. На обеих сторонах канала/трубопровода под определенным углом к газовому потоку устанавливаются приемопередающие блоки. Приемопередающие блоки имеют пьезоэлектрические преобразователи ультразвука, работающие попеременно как приемник и передатчик. Звуковые импульсы посылаются под углом к направлению газового потока. В зависимости от угла и скорости газового потока в результате эффектов вовлечения в движение и торможения наблюдается различное время распространения для определенного направления звуковых импульсов. Разница во времени распространения звуковых импульсов тем значительнее, чем больше скорость газового потока и чем меньше угол к направлению движения потока. Скорость газового потока складывается из разницы двух значений времени распространения независимо от значения скорости ультразвука. Изменения скорости звука в результате колебаний давления или температуры при данном методе измерения не оказывают влияния на рассчитанное значение скорости газового потока.

Конструктивно счётчик в стандартном исполнении включает в себя один, два или четыре врезных приемопередающих блока (для передачи, приема и обработки ультразвуковых импульсов) и один блок обработки данных - МЦУ (для обработки сигналов от приемопередающих блоков, управления системными функциями, вычисления объемного расхода и объема газа при стандартных условиях, массового расхода и массы пара и газа, хранения данных, приема и выдачи внешних сигналов). В блоке МЦУ реализован метод расчета физических свойств попутного нефтяного газа по ГСССД МР 113-03. Блок МЦУ обеспечивает подключение и обработку поступающих от одной или нескольких (максимум трех) измерительных точек. Счётчик управляется с помощью меню и клавиш, расположенных на передней панели МЦУ, а также удаленно через имеющиеся интерфейсы связи. На жидкокристаллическом дисплее МЦУ отображаются сообщения системы самодиагностики, результаты измерений и вычислений, данные архива, показания внешних датчиков. Дополнительное оборудование, в зависимости от модели счётчика, может включать в себя фланцы с патрубками (для монтажа приемопередающих блоков), готовый измерительный участок трубопровода с предустановленными фланцами с патрубками.

Конструкция приемопередающих блоков счетчиков может различаться в зависимости от параметров рабочего процесса. В таблице 1 приведены типы приемопередающих блоков.

Таблица 1 - Типы приемопередающих блоков

Тип приемопередающего блока

Диапазон рабочей температуры газа, °С

Рекомендованный угол установки к оси трубы

Внутренний диаметр трубопровода, м 6)

Максимальная концентрация пыли в газе, при ст. усл., г/м3

Рабочее избыточное давление газа, кПа

СП

от -40 до

+450

от 45 до

60°5)

от 0,35 до 2,5

1

±3 ±101)

БП

от 0,7 до 8,7

100

от 0,7 до 3

> 100

БУП

от 1,4 до 11,3

100

от 1,4 до 3,5

> 100

М

от -40 до

+260

от 0,15 до 3,4 от 0,15 до

1,72)

1

±10

Б

от 1,4 до13 от 1,4 до 4,32)

100

ПР

45°

>0,4

1

ПР СО

от -40 до

+350

>0,4

1

СА

от -40 до +150

от 45 до

60°5)

от 0,15 до 1,7

1

СД

С СО

от -40 до

+450

от 0,14 до 3,4

1

Б СО

от 1,4 до 11,3

100

П

от -40 до

+260

от 0,15 до 1,7

1

от -50 до

+16004)

Ех

от -40 до

+2603)

Ех-ЛБ

Ех-М

Ех-М ЛБ

от -70 до

+803)

90°

от 0,1 до 0,6

1

Ех ФЛ

75°

от 0,2 до 1,8

1

Ех-ЛБ ФЛ

Ех-ПР

Ех-ПР ЛБ

> 0,3

1

Примечания

  • 1) Допускается после согласования с фирмой-изготовителем.

  • 2) С использованием зонда и преобразователей из сплава «хастеллой».

  • 3) Специальные исполнения:

Высокотемпературные исполнения:

  • - Для Ex зоны 1: от минус 70 до плюс 280°С

  • - Для Ex зоны 2: от минус 70 до плюс 260°С

Низкотемпературные исполнения:

  • - от минус 196 до плюс 100°С

Другие специальные исполнения, по запросу.

  • 4) По запросу возможно увеличение диапазона.

  • 5) При высокой концентрации пыли, угол установки 60°.

  • 6) Возможно увеличение диаметра трубы, при установке приемопередающих блоков по хорде профиля сечения трубы.

В счётчиках предусмотрена возможность измерения расхода газа, как в прямом, так и в обратном направлениях (в реверсивном режиме), а также автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин.

Приказ Росстандарта №1391 от 17.06.2019, https://oei-analitika.ru

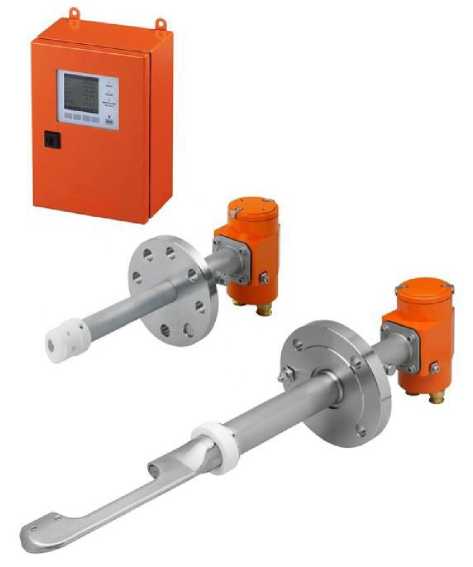

Рисунок 1 - Общий вид счетчика в стандартной модификации с блоками типа EX

Приказ Росстандарта №1391 от 17.06.2019, https://oei-analitika.ru

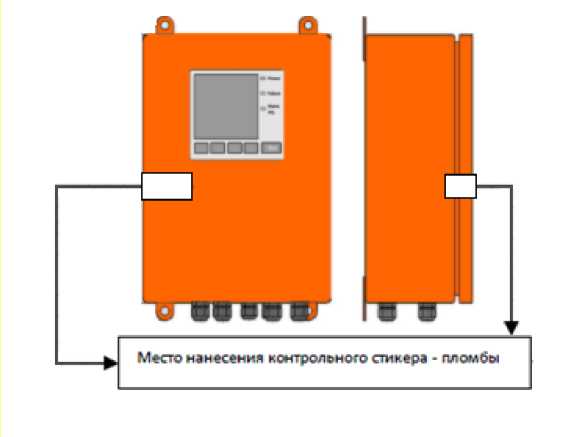

Рисунок 2 - Схема пломбирования. Блок электроники

Приказ Росстандарта №1391 от 17.06.2019, https://oei-analitika.ru

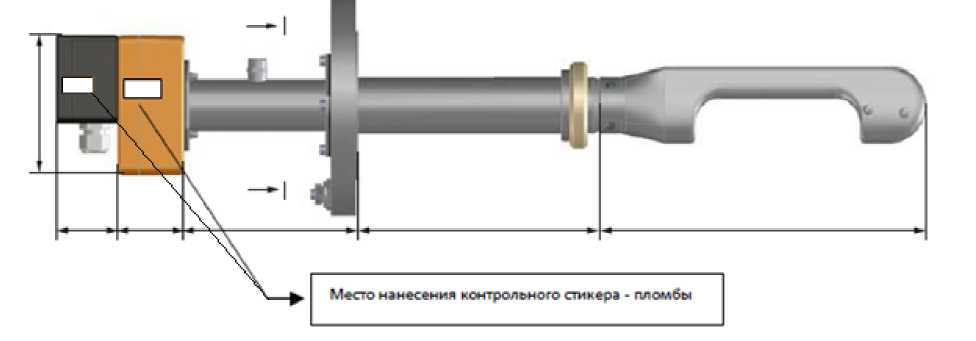

Рисунок 3 - Схема пломбирования. Приемо-передающий блок

Программное обеспечение

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

Firmware MCUP

Номер версии (идентификационный номер) ПО

01.12.00

Цифровой идентификатор (CRC32)

0x1A3B5377

Идентификационное наименование ПО

Firmware MCUK

Номер версии (идентификационный номер) ПО

11.12.01

Цифровой идентификатор (CRC32)

0xA9AF9D53

Идентификационное наименование ПО

Firmware MCUK

Номер версии (идентификационный номер) ПО

21.11.06

Цифровой идентификатор (CRC32)

0xDFED90B7

Идентификационное наименование ПО

Firmware MCUK

Номер версии (идентификационный номер) ПО

21.12.02

Цифровой идентификатор (CRC32)

0xF95A5FDA

Примечание - конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к области кода, определяют по журналам событий и состояниям специально выделенных параметров конфигурации, предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

Метрологические и технические характеристики

Таблица 3 - Метрологические и технические характеристики

Наименование характеристики

Значение

Диапазон измерений расхода газа при рабочих условиях, м3

В зависимости от модели счётчика и диаметра измерительной линии

Диапазон измерения скорости потока газа, м/с1-*

от 0,03 до 120

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях (в зависимости от скорости потока газа):

Скорость потока газа, м/с

0,03<V<0,1

0,1<V<0,3

0,3<V

однолучевое исполнение

- при имитационном методе поверки, %

±5,0

±3,5

±2,0

(±1,5)2

- после калибровки и поверки на поверочной установке, %

±3,0

±2,0

±1,5

двулучевое исполнение

- при имитационном методе поверки, %

±3,0

±2,5

±1,5

(±1,0)2

- после калибровки и поверки на поверочной установке, %

±2,0

±1,0

Пределы допускаемой относительной погрешности счётчика при вычислении массового расхода пара, газа, объемного расхода и объема газа, приведенных к стандартным условиям, молярной массы горючих природных газов, %3)

±0,005

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерения времени, %

±0,01

Пределы допускаемой абсолютной погрешности по каналу ввода аналоговых сигналов, мА

±0,016

Пределы допускаемой абсолютной погрешности по каналу вывода аналоговых сигналов, мА

±0,04

Напряжение питания, В

  • - переменного тока 50/60 Гц

  • - постоянного тока

от 90 до 250

от 22 до 28

Потребляемая мощность, Вт, не более

20

Диапазон температур окружающей среды, °С1)

  • - приемопередающий блок

  • - блок обработки данных

от - 50 до 704)

от - 40 до 60

Максимальная относительная влажность окружающей среды, %

95 (без конденсации)

Атмосферное давление, кПа

от 80 до 110

Масса, кг, не более

  • - приемопередающий блок

  • - блок обработки данных

Приведены в эксплуатационной документации (различаются в зависимости от модели исполнения и условий применения) 14

Габаритные размеры (в зависимости от модели исполнения)

Приведены в эксплуатационной документации (различаются в зависимости от модели исполнения и условий применения)

Максимальная длина кабельных линий между приемопередающими блоками и блоком обработки данных, м

1000

Средний срок службы, л

15

Примечания:

При установке приемопередающих блоков на существующем трубопроводе, с соблюдением следующих условий: отклонение от соосности не более ±4,9 мм; ошибка при измерениях угла установки ±0,5°, измерительного расстояния ±0,5%, площади сечения ±0,5%.

  • 1) Указаны максимальные значения, значения могут отличаться в зависимости от модели счётчика (см. Руководство по эксплуатации).

  • 2) Для модификаций счётчика в комплекте с измерительным участком трубопровода с предустановленными приемопередающими блоками

  • 3) Указана погрешность вычислений, не содержит погрешности определения температуры, давления и цифро-аналоговых преобразований. Погрешность определения массового расхода пара объемного расхода и объема газа, приведенных к стандартным условиям, молярной массы определяются в соответствии с действующими нормативными документами на системы измерений на базе ультразвуковых преобразователей расхода (методиками измерений)

  • 4) До минус 65°С.при условии использования обогреваемых термочехлов.

Знак утверждения типа

наносится на маркировочную табличку счетчика фотохимическим способом, на титульный лист в верхнем левом углу руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность поставки

Наименование

Обозначение

Количество

Блок обработки данных

МЦУ (MCU)

1 шт.

Приемопередающие блоки: для счётчика КТМ 100, блоки УППС100

для                  счётчика

взрывозащищенного исполнения КТМ 100EX, блоки УППС100

(М, Б, ПР, СП, БП, БУП, ПР, ПР СО, СА, СД, С СО, Б СО, П)п

(Ех ФЛ, Ех-М, Ех-М ЛБ, Ех-ЛБ ФЛ, Ех-ПР, Ех-ПР ЛБ, Ех, Ех-

ЛБ)п

1, 2 или 4 шт.

1, 2 или 4 шт.

Руководство по эксплуатации

1 экз.

Нормативный документ на поверку счётчика

МП 0239-13-2015 «Инструкция.

ГСИ. Счётчики газа КТМ 100 РУС. Методика поверки» с изменением №2

1 экз.

Программное обеспечение для конфигурирования, параметризации и диагностики счётчика

SOPAS ЕТ

1 шт.

Примечание: !) тип приемопередающего блока выбирается в зависимости от параметров газохода и параметров газового потока.

Поверка осуществляется по документу МП 0239-13-2015 «Инструкция. ГСИ. Счётчики КТМ100 РУС. Методика поверки» с изменением №2, утвержденному ФГУП «ВНИИР» 11 декабря 2018 г.

Основные средства поверки:

  • -     рабочий эталон 1-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 №2825 (поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределами основной относительной погрешности не более ±0,3 %);

  • -    национальные эталоны в рамках соглашения CIPM MRA (установка поверочная расходоизмерительная, рабочая среда: воздух, диапазон воспроизведения единиц объемного расхода газа от 0,0003 до 16000 м3/ч, СКО от 0,01 до 0,03, НСП от 0,05 до 0,12, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11%);

  • -     установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ± 0,23 %

  • -    секундомер электронный с таймерным выходом СТЦ-2м (регистрационный номер 65349-16), диапазон измерения и отработки интервалов времени от 0,01 до 9999,99 с, пределы погрешности измерения интервалов Т времени ±(1540-6Т+0,01);

  • -     частотомер электронно-счетный Ч3-63 (регистрационный номер 9084-90), диапазон измеряемых частот от 0,1 Гц до 200 МГц;

  • -    термометр сопротивления типа ТСП (регистрационный номер 41891-09), пределы измерений от минус 20 °C до 70 °C, предел допускаемой погрешности ± 0,1 %;

  • -    манометр деформационный образцовый с условной шкалой МО (регистрационный номер 43816-10) с верхним пределом измерений 25 МПа, класс точности 0,25.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам газа КТМ 100 РУС

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ТУ 4213-001-20642404-2014 Счётчики «КТМ100 РУС». Технические условия

Изготовитель

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

Адрес: 443052, Самара, ул. Земеца, д.26Б, оф. 413

Тел./факс: (846) 202-00-65

E-mail: info@ktkprom.com

Web-сайт: www.ktkprom.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел.: (843) 272-70-62, факс: (843) 272-0032

E-mail: vniirpr@bk.ru

Web-сайт: http://www.vniir.org

Аттестат об аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
