№1739 от 11.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 268651
О внесении изменений в сведения об утвержденном типе средств измерений Расходомеры-счетчики жидкости ультразвуковые мод. AT868, DF868, XMT868i, PT878, SEN898
Приказы по основной деятельности по агентству Вн. Приказ № 1739 от 11.08.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
11 августа 2021 г.
№ 1739
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое
к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
А.П.Шалаев
Сертификат; 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен; с 29.12.2020 до 29.12.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1739
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Расходомеры-счетчики жидкости ультразвуковые |
мод. AT868, DF868, XMT868i, PT878, SEN898 |
51863-12 |
Фирма GE Sensing EMEA, Ирландия |
Фирма «Baker Hughes EMEA Unlimited Company», Ирландия |
ООО «Бейкер Хьюз Рус Инфра», г. Москва | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «11» августа 2021 г. № 1739
Лист № 1 Регистрационный № 51863-12 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики жидкости ультразвуковые мод. AT868, DF868, XMT868i, PT878, SEN898.
Назначение средства измерений
Расходомеры-счетчики жидкости ультразвуковые мод. AT868, DF868, XMT868i, PT878, SEN898 предназначены для измерения скорости, объемного расхода и объема жидкостей.
Описание средства измерений
Расходомеры-счетчики жидкости ультразвуковые мод. AT868, DF868, XMT868i, PT878, SEN898 (далее - расходомеры) состоят из ультразвуковых преобразователей (далее -УП), установленных на измерительном участке трубопровода (далее - ИТ) и электронновычислительного блока (далее - ЭВБ). УП имеют врезное и накладное исполнение. Монтаж УП может осуществляться на ИТ или на специально изготовленный измерительный участок.
В расходомерах реализован время-импульсный метод измерения, при котором пара УП по очереди посылает и принимает кодированные ультразвуковые сигналы. Принцип время импульсного метода измерения заключается в измерении разницы времени прохождения акустического сигнала по направлению потока и против него. По измеренной разности времен посредством ЭВБ определяется скорость потока жидкости. Значение объемного расхода жидкости рассчитывается по скорости потока при известных значениях параметров ИТ (диаметр ИТ, толщина ИТ и т.д.).
Расходомер мод. AT868 (далее - AT868) предназначен для измерения скорости, объемного расхода и объема горячей и холодной воды, воды систем поддержания пластового давления, водонефтяных смесей. ЭВБ AT868 выполнен во влагозащищенном корпусе. AT868 работает в комплекте с врезными или накладными УП.
Расходомер мод. DF868 (далее - DF868) предназначен для измерения скорости, объемного расхода и объема горячей и холодной воды, морской воды, нефти и нефтепродуктов. DF868 работает в комплекте с врезными или накладными УП.
Расходомер мод. XMT868i (далее - XMT868i) предназначен для измерения скорости, объемного расхода и объема горячей и холодной воды, морской воды, сточных вод, нефти и нефтепродуктов, жидких углеводородов, сжиженного природного газа. XMT868i имеет компактный ЭВБ с инфракрасной клавиатурой для конфигурации во взрывоопасных зонах, который может быть смонтирован на измерительном участке трубопровода. XMT868i работает в комплекте с врезными или накладными УП.
Расходомер мод. PT878 (далее - PT878) предназначен для измерения скорости, объемного расхода и объема чистых жидкостей. PT878 имеет портативный ЭВБ, работающий от аккумуляторных батарей. Связь ЭВБ PT878 с инженерным компьютером осуществляется по инфракрасному порту. PT878 работает в комплекте с врезными или накладными УП.
Расходомер мод. SEN898 (далее - SEN898) предназначен для измерения скорости, объемного расхода жидких углеводородов, нефти и нефтепродуктов (исполнение LCT), сжиженного природного газа, криогенных жидкостей (исполнение LNG). SEN898 состоит из ЭВБ и четырех пар врезных УП, установленных на специально изготовленном
измерительном участок. Для непосредственного конфигурирования SEN898 используется магнитный стилус.

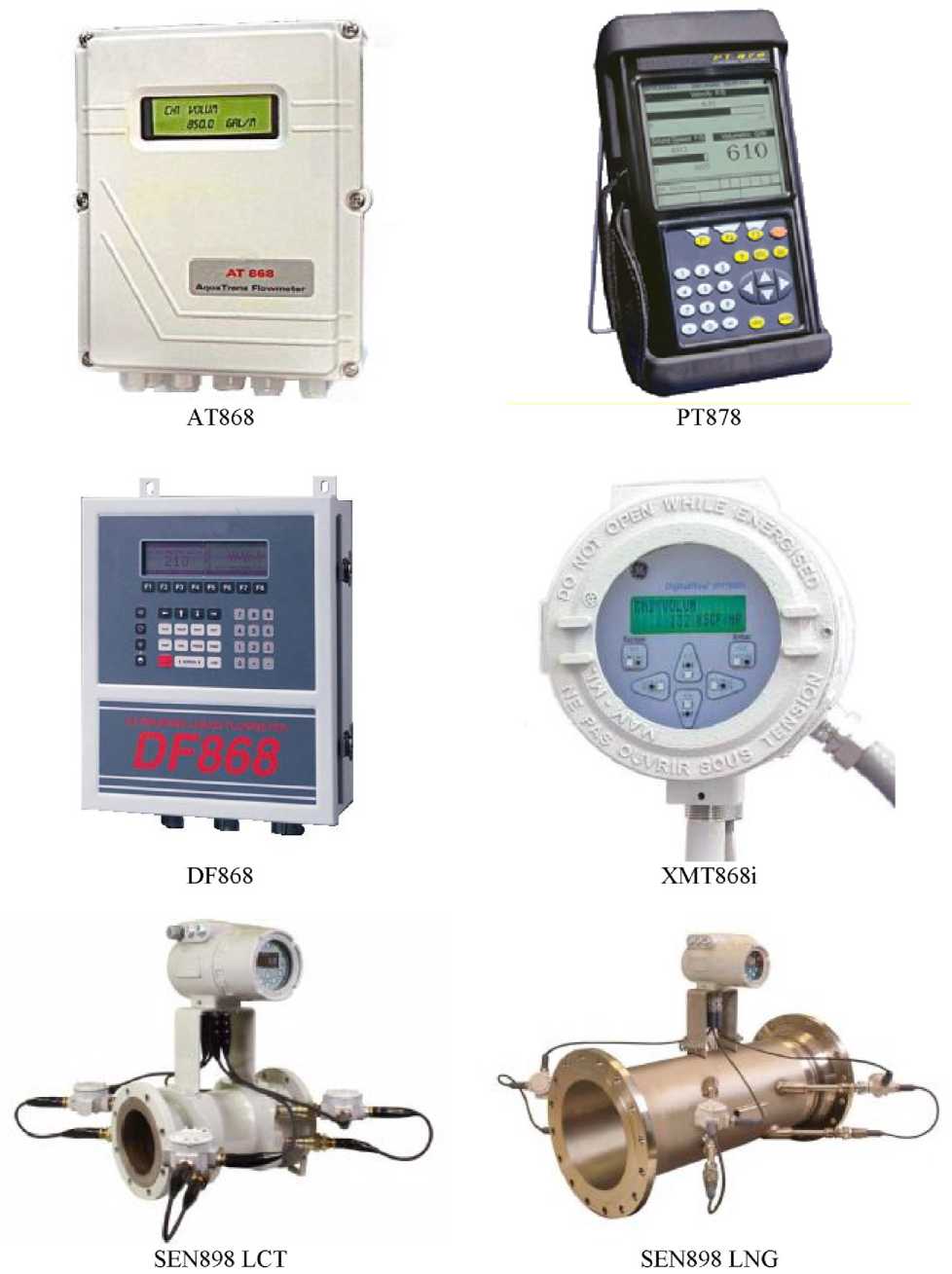

SEN 898 LCT
AT868
PT878
DF868
XMT868i
SEN898 LNG
[W1 raUfl
ЭВБ расходомеров обеспечивают выполнение следующих функций:
- цифровая обработка сигналов, поступающих с УП;
- измерения и преобразование аналоговых сигналов постоянного тока;
- хранение измерительной информации и настроечных параметров расходомера;
- отображение измерительной информации и настроечных параметров расходомера;
- передача измерительной информации по аналоговым и различным цифровым интерфейсам;
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
В комплекте с расходомерами возможна поставка программного пакета PanaView, для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет PanaView позволяем производить следующие операции:
- загружать в расходомер и сохранять из расходомера конфигурационные данные;
- формировать протоколы и графики, основываясь на измерительной информации, хранящейся в расходомере;
- отображать и строить графики по текущим значениям измеряемых параметров.
Программный пакет PanaView реализует протоколы связи IDM и PanaLink и поддерживает следующие коммуникационные интерфейсы связи:
- Последовательный интерфейс (RS232, RS485)
- Ethernet
- Инфра красный интерфейс связи (далее - ИК)
Знак поверки наносится на свидетельство о поверке расходомеров-счетчиков.
Программное обеспечение. Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО расходомеров имеет уровень защиты С по МИ 3286-2010. Защита ПО расходомеров от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров исключается: наличием в расходомерах функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.
Идентификация ПО расходомеров осуществляется путем отображения на дисплее расходомера или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащей номер версии и цифровой идентификатор ПО расходомера. Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров
|
Модель расходомера |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
AT868 |
AT868.BIN |
AT2F |
5296 |
CRC-16 |
|
DF868 |
DF868.BIN |
F2AJ |
02DB |
CRC-16 |
|
XMT868i |
XMT868I.BIN |
X3G |
D6A4 |
CRC-16 |
|
XMT868HRT.BIN |
X2M. HRT |
F32D |
CRC-16 | |
|
PT878 |
BOOT.004.2 |
2F |
- |
- |
|
SEN898 |
IMG878_DSP_001_D.BIN |
DSP.1.D |
A6E1FAA9 |
CRC-32 |
Метрологические и технические характеристики расходомеров приведены в
таблицах 2-4.
Таблица 2 - Метрологические и технические характеристики AT868 и PT878
|
Наименование характеристики |
Модификация | |||
|
AT868 PT878 | ||||
|
Диапазон измерений скорости, м/с (2 направления) |
от 0,3 до 12,2 | |||
|
Максимальное количество каналов измерения расхода |
2 |
1 | ||
|
Внешний диаметр ИТ, мм
|
от 12,7 до 7600 от 25,4 до 5000 |
от 12,7 до 7600 | ||
|
Толщина стенки ИТ, не более, мм |
76,2 | |||
|
Температура измеряемой среды, °С
|
от - 40 до + 150 от - 200 до + 2301) от - 40 до + 100 |
от - 40 до + 150 от - 190 до + 3001) | ||
|
Максимальное давление измеряемой среды при использовании врезных УП, МПа |
20 | |||
|
Пределы допускаемой относительной погрешности при измерении скорости, объемного расхода и объема, %
|
D2)<0,15 м |
D>0,15 м |
D<0,15 м |
D>0,15 м |
|
и- и- и- н- IJ — Д IJ |
±1 ±2 ±0,5 ±1 |
±2 ±4 |
±1 ±2 | |
|
Температура окружающей среды для ЭВБ °С: |
от - 10 до + 55 |
от - 20 до + 55 | ||
|
Температура хранения для ЭВБ, °С |
от - 40 до + 70 |
от - 40 до + 70 | ||
|
Максимальная длина кабеля от УП к ЭВБ, м |
305 | |||
|
Варианты выходного сигнала |
аналоговый от 0/4 до 20 мА импульсный/ частотный |
аналоговый от 0/4 до 20 мА импульсный/ частотный | ||
|
Пределы абсолютной погрешности канала аналогового вывода, мА |
±0,016 |
±0,016 | ||
|
Коммуникационный цифровой интерфейс |
RS-232 RS-4851} |
ИК | ||
|
Поддерживаемые протоколы связи |
IDM |
PanaLink, IDM | ||
|
Длина прямолинейного участка ДО/ПОСЛЕ УП |
10D/5D | |||
|
Защита ЭВБ по ГОСТ 14254-96 |
IP66 | |||
|
Потребляемая мощность, не более, Вт |
20 | |||
|
Электропитание:
|
12-28 В 220 В (±10 %) 50±1 Гц |
питание от аккумулятора | ||
|
Габаритные размеры ЭВБ, мм |
184x150x89 |
238x138x38 | ||
|
Масса ЭВБ, кг |
0,9 |
1,36 | ||
|
Примечания:
| ||||
Таблица 3 - Метрологические и технические характеристики DF868 и XMT868i
|
Наименование характеристики |
Модификация | |||
|
DF868 |
XMT868i | |||
|
Диапазон измерений скорости, м/с (2 | ||||
|
направления) |
от 0,3 до 12,2 | |||
|
Максимальное количество каналов измерения | ||||
|
расхода |
2 | |||
|
Внешний диаметр ИТ, мм | ||||
|
- при использовании накладных УП |
от 12,7 до 7600 | |||
|
- при использовании врезных УП |
от 25,4 до 5000 | |||
|
Толщина стенки ИТ, не более, мм |
76,2 | |||
|
Температура измеряемой среды, °С | ||||
|
- при использовании накладных УП |
от - 40 до + 150 |
от - 40 до + 150 | ||
|
от - 190 до + 3001) |
от - 190 до + 3001) | |||
|
- при использовании врезных УП |
от - 40 до + 100 |
от - 40 до + 100 | ||
|
от - 190 до + 6001) |
от - 190 до + 6001) | |||
|
Максимальное давление измеряемой среды | ||||
|
при использовании врезных УП, МПа |
20 | |||
|
Пределы допускаемой относительной погреш |
D2)<0,15 м |
D>0,15 м |
D<0,15 м |
D>0,15 м |
|
ности при измерении скорости, объемного расхода и объема, % - 1 канальное исполнение |
±2 |
±1 |
±2 |
±1 |
- 2 канальное исполнение |
±4 |
±2 |
±4 |
±2 |
|
■ при поверке проливным методом |
±1 |
±0,5 |
±1 |
±0,5 |
|
■ при поверке имитационным методом |
±2 |
±1 |
±2 |
±1 |
|
Температура окружающей среды для ЭВБ, °С: |
от - 20 до + 55 |
от - 40 до + 60 | ||
|
Температура хранения для ЭВБ, °С |
от минус 55 до 75 | |||
|
Максимальная длина кабеля от УП к ЭВБ, м |
305 | |||
|
Варианты выходного сигнала |
аналоговый |
аналоговый | ||
|
(от 0/4 до 20 мА) |
(от 0/4 до 20 мА) | |||
|
импульсный |
импульсный | |||
|
частотный |
частотный | |||
|
Пределы абсолютной погрешности канала |
0,016 |
0,016 | ||
|
аналогового вывода, мА | ||||
|
Коммуникационный цифровой интерфейс |
RS232/RS4851), Ethernet^ |
RS232/RS4851), Ethernet^, Foundation FieldBus1) | ||
|
Поддерживаемые протоколы связи |
IDM, OPC |
сервер1), |
HART3), IDM, OPC | |
|
Modbus RTU11)), |
сервер3), Modbus | |||
|
Modbus TCP1) |
RTU1), Modbus TCP1), | |||
|
Foundation FieldBus1) | ||||
|
Длина прямолинейного участка ДО/ПОСЛЕ | ||||
|
УП |
10D/5D | |||
|
Электропитание: | ||||
|
- напряжение постоянного тока |
12-28 В | |||
|
- напряжение переменного тока |
220 В (±10 %) 50±1 Гц | |||
|
Наименование характеристики |
Модификация | ||
|
DF868 |
XMT868i | ||
|
Потребляемая мощность, не более, Вт |
20 | ||
|
Защита ЭВБ по ГОСТ 14254-96 |
- |
IP66 | |
|
Маркировка взрывозащиты ЭВБ по ГОСТ Р 51330.13-99 |
1ExdIICT6/T5 |
1ExdIICT6/T5 | |
|
Габаритные размеры ЭВБ, мм |
220x210x90 |
208x208x 168 | |
|
Масса ЭВБ, кг |
5 |
4,5 | |
|
Примечания:
| |||
Таблица 4 - Метрологические и технические характеристики SEN898
|
Наименование характеристики |
Модификация | |
|
SEN898 LCT |
SEN898 LNG | |
|
Диапазон измерений скорости, м/с (2 направления) |
от 0,3 до 12,2 | |
|
Максимальное кол-во каналов измерения расхода |
4 | |
|
Внешний диаметр трубопровода D, мм (стандартное исполнение) |
от 100 до 900 |
от 100 до 900 |
|
Внешний диаметр трубопровода D, мм (специальное исполнение) |
от 900 до 1400 |
от 900 до 1400 |
|
Температура измеряемой среды, °С |
от - 40 до + 120 |
от - 200 до + 120 |
|
Максимальное давление измеряемой среды, МПа |
10 | |
|
Пределы допускаемой относительной погрешности при измерении скорости, объемного расхода и объема, %
|
±0,15 ±0,3 |
±0,25 ±0,5 |
|
Температура окружающей среды, °С |
от - 40 до + 60 | |
|
Температура хранения, °С |
от - 40 до + 70 | |
|
Варианты выходного сигнала |
аналоговый (от 0/4 до 20 мА), импульсный, частотный | |
|
Пределы абсолютной погрешности канала аналогового вывода, мА |
0,016 | |
|
Коммуникационный цифровой интерфейс |
RS232/RS485, USB | |
|
Поддерживаемые протоколы связи |
PanaLink, HART, Modbus1) | |
|
Длина прямолинейного участка ДО/ПОСЛЕ ультразвуковых преобразователей |
10D/5D | |
|
Электропитание:
|
12-32 В 220 В (±10 %) 50±1 Гц | |
|
Потребляемая мощность, не более, Вт |
20 | |
|
Защита ЭВБ по ГОСТ 14254-96 |
IP66 | |
|
Маркировка взрывозащиты ЭВБ по ГОСТ Р 51330.13-99 |
1ExdIIB+HT6 | |
|
Габаритные размеры ЭВБ, мм |
330x270x230 | |
|
Масса ЭВБ, кг |
11,5 | |
|
Примечания 1)1 Дополнительная опция | ||
наносится на титульный лист Руководства по эксплуатации типографическим способом и на корпус ЭВБ расходомеров в виде голографической наклейки.
Комплектность средства измерений
Комплексность поставки расходомеров приведена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Количество |
|
ЭВБ расходомера |
1 шт . |
|
Комплект УП |
1, 2 или 4 комплекта^ |
|
Соединительные кабели |
1 комплект |
|
Измерительный участок ИТ |
1 шт.2) |
|
Программный пакет PanaView для конфигурирования, параметризации и диагностики расходомера |
1 шт.2) |
|
Руководство по эксплуатации:
|
1 экз. |
|
Расходомеры-счетчики жидкости ультразвуковые мод. AT868, DF868, XMT868i, PT878, SEN898. Методика поверки. |
1 экз. |
|
Примечания:
| |
Метод измерения описан в разделе «Метод измерения» Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к ИСГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»
ИзготовительФирма «Baker Hughes EMEA Unlimited Company», Ирландия
Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland Телефон: +353 61 470 200
Web-сайт: www.bakerhughesds.com
Испытательный центрГЦИ СИ ООО «Метрологический центр СТП» Регистрационный номер №30151-11. Республика Татарстан, 420029, г. Казань, ул. Петербургская 50, корп. 5, офис 527, Телефон: (843)214-20-98, Факс (843)227-40-10
E-mail: office@ooostp.ru, Web-сайт: www.ooostp.ru
