МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

№ ⁶²⁶_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4.  Контроль за исполнением настоящего приказа возложить на заместителя Руковод/тел^ф^ад^^адцвд^эг^⁰ Техническому регулированию и метролог ш С.@?Р0Й5^®8а.^{электронногодо,<ументооборогта}

г J г                    г            Федерального агентства по техническому регулированию и

метрологии

Сертификат: 01B04FD20037AC92824BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «29» апреля 2021 г. № 626

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

причина внесения изменений

¹

Указывается только для средств измерений единичного производства

²

Указывается только в случае отмены методик поверки

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» апреля 2021 г. № 626

Лист № 1 Регистрационный № 52873-13 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные тензометрические для статического взвешивания МТ

Весы электронные тензометрические для статического взвешивания МТ (далее — весы) предназначены для определения массы различных грузов, включая почтовые отправления при оказании услуг почтовой связи, а также определения массы товара, вычисления его стоимости на основе заранее введенной оператором цены за единицу товара.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей.

Конструктивно весы состоят из следующих функциональных узлов:

• - грузоприемное устройство (далее — ГПУ): механическая конструкция, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее — датчик);

-электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости товара на основе заранее введенной оператором цены за единицу товара;

• - показывающее устройство;

• - клавиатура оператора.

В зависимости от модификации функциональные узлы выполнены либо в отдельном корпусе, либо объединены в одном корпусе с другими узлами.

Обозначение модификаций весов имеет следующий вид: МТ 30 В1ЖАЧ (2/5; 230x320, нерж) Значение максимальной нагрузки, кг:________________________________I

0,6; 1,5; 3; 6; 15; 30.

Назначени е:

В - простого взвешивания;

М - торговые.

Расположение дисплея:

Индекс отсутствует - два дисплея (для продавца и покупателя)

1 - исполнение с одним дисплеем;

Г - исполнение с выносным дисплеем (радиоканал).

Тип дисплея:

Ж - жидкокристаллический дисплей;

Д - светодиодный дисплей.

Тип питания:

Индекс отсутствует - питание от сети, нет встроенной батареи;

А - питание от сети, наличие встроенной батареи.

Наличие печатающего устройства:

Индекс отсутствует - нет печатающего устройства;

Ч - исполнение с печатающим устройством.

Поверочное деление, г:

0,2; 0,5; 1; 2; 5; 10 для однодиапозонных весов;

0,1/0,2; 0,2/ 0,5; 0,5/1; 1/2; 2/5; 5/10; для 2-х интервальных весов.

Размеры грузоприемной платформы, мм, ДхШ в соответствии с таблицей 4

(например: 225х185; 230х290; 230х290; 230х320; 300х230; 355х235;

185х140; 125х145; 220х270; 230х330; 320х220)

Тип корпуса

Индекс отсутствует — пластмассовый корпус;

нерж — корпус из нержавеющей стали.

Модификации весов, в зависимости от исполнения, могут отличаться метрологическими и техническими характеристиками (в соответствии с таблицами 2 - 4), и/или цветом корпуса, набором и расположением функциональных клавиш клавиатуры оператора.

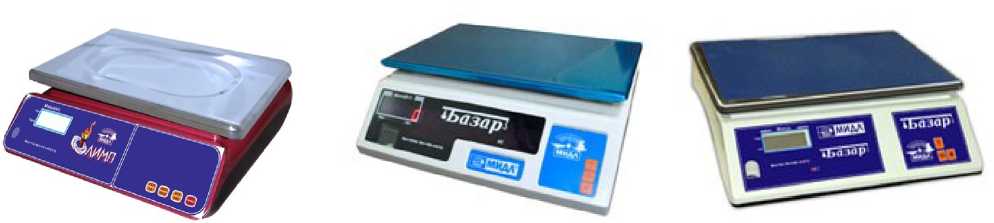

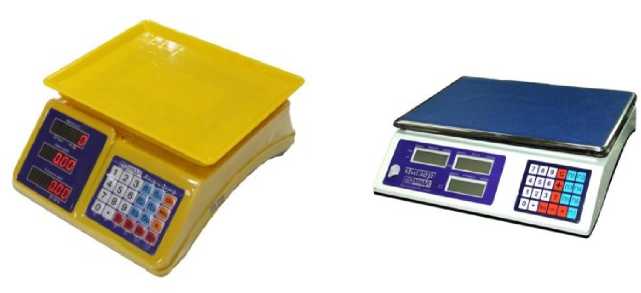

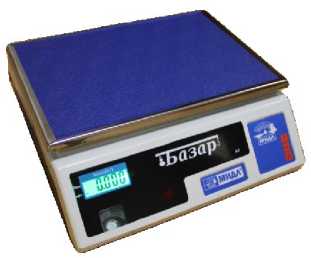

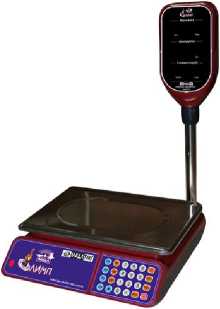

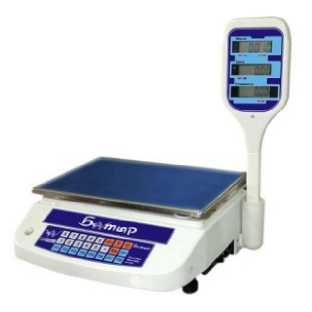

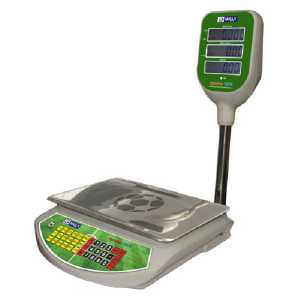

Общий вид весов и примеры обозначений представлены на рисунках 1 - 3.

МТ 30 МГДА (5/10; 230х320)

МТ 15 В1ДА (2/5; 230x320)

МТ 6 ВДА (1/2; 230х290)

МТ 30 ВЖА (5/10; 230х330)

МТ 30 МГДА (5/10; 230х330)

МТ 15 МГЖА (2/5; 230х330)

МТ 30 МДА (5/10; 230х300)

МТ 6 ВДА (1/2; 220х270) МТ 15 МЖА (2/5; 220х270)

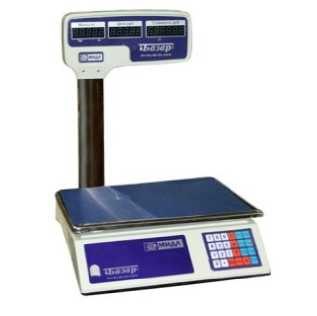

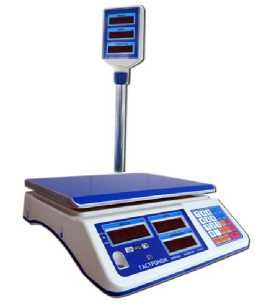

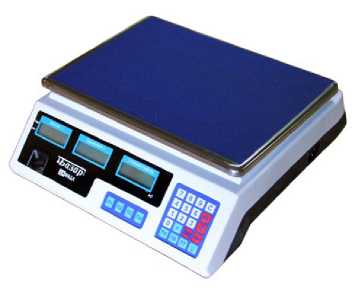

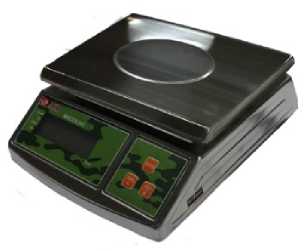

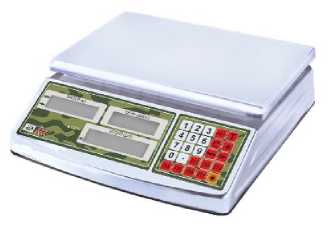

Рисунок 1 — Общий вид весов (пример)

МТ 3 В1ДА (0,5/1; 125х145)

МТ 30 МДА (5; 300х230)    МТ 15 МЖА (2/5; 230х330)

МТ 30 МГДА (5; 230х330)

МТ 6 МГЖА (1; 340х230)

МТ 6 МДА (1; 325х230)

МТ 15 МГЖА (2; 325х230)

МТ 15 ВДА (2; 230х330)

МТ 15 ВЖА (2; 230х330)

МТ 15 МЖА (2; 355х235)

МТ 6 МЖА (1; 230х330)

МТ 30 ВЖА (5; 230х330)

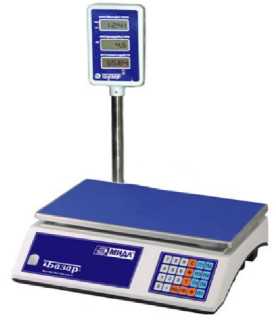

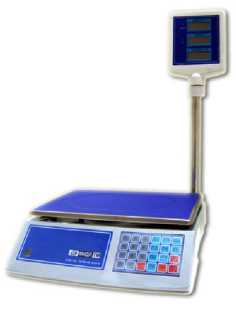

Рисунок 2 — Общий вид весов (пример)

МТ 6 ВГДА (1; 305х265)

МТ 15 ВЖА (2/5; 300х230)

МТ 15 МЖА (2/5; 300х230)

МТ 6 В1ДА (1/2; 230х320)

МТ 30 ВЖА (5; 230х330)

МТ 6 ВДА (1/2; 220х270) МТ 15 МЖА (2/5; 220х270) МТ 0,6 В1ЖА (0,1/0,2; 185х140)

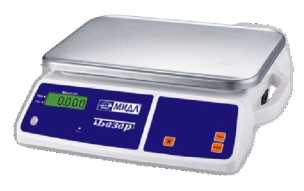

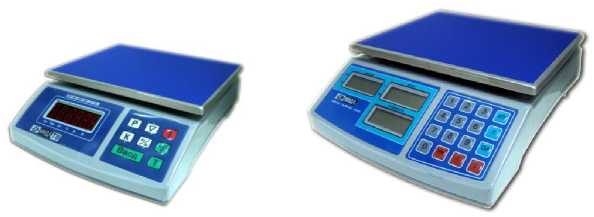

Рисунок 3 — Общий вид весов (пример)

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - устройство автоматической установки нуля (Т.2.7.2.3);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство установки по уровню (Т.2.7.1).

• - вычисление стоимости — для весов с индексом М в обозначении модификации (Т.1.2.8).

Класс точности, значение максимальной нагрузки Max (Махi поддиапазонов взвешивания многоинтервальных весов), значение минимальной нагрузки Min, поверочное деление e (ei поддиапазонов взвешивания многоинтервальных весов) наносятся на маркировочную табличку и лицевую панель весов.

На корпус весов дополнительно может наноситься их торговое наименование.

Знак поверки наносится на лицевую панель весов в виде наклейки, и/или на свидетельство о поверке средств измерений, и/или в виде оттиска поверительного клейма в соответствующий раздел паспорта, и/или на пломбу (свинцовую/пластиковую или мастичную).

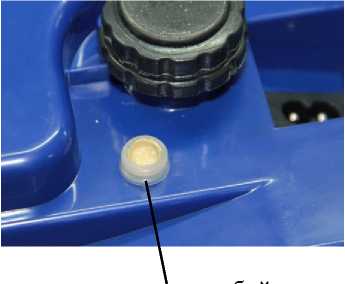

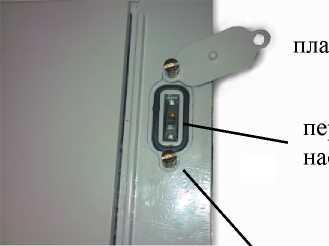

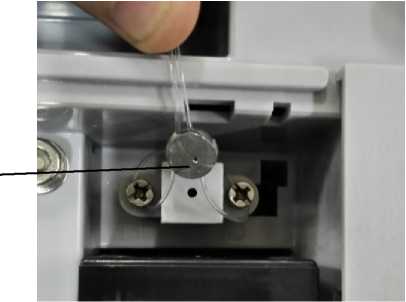

Примеры схемы пломбировки весов от несанкционированного доступа приведены на рисунке 4.

винты с отверстиями для установки пломбы

Свинцовая пломба (Ограничивает доступ к переключателю настройки весов)

Рисунок 4 — Примеры схем пломбировки весов от несанкционированного доступа

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1—2011 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО приведены в таблице 1. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Таблица 1 — Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 — Однодиапазонные весы

Таблица 3 — Многоинтервальные весы

Таблица 4 - Основные технические характеристики

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в п.3 «Порядок работы» Руководства по эксплуатации.

• 1. ГОСТ OIML R 76-1—2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

• 2. Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

• 3. ТУ 4274-012-56692889-2012 «Весы электронные тензометрические для статического взвешивания МТ. Технические условия».
