МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

2379

№ ______

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Фе/

  “—ш, утвержденным приказом Министерства п|

  -----₁ р_оссий_Ской Федерации                     -3906?

  - _т -                                      хранится в системе электронного документооборота

  5. Контроль за испол] [ениодщаася«ящег<&

  метрологии.

  за собой.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя

Сертификат: Q29D109B00OBAE27AMC995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

V -    -    -

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «27» сентября 2022 г. № 2379

Сведения об утверждении типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» сентября 2022 г. № 2379

Лист № 1 Регистрационный № 32672-06 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Фотометры фотоэлектрические КФК-3-«ЗОМЗ»

Фотометры фотоэлектрические КФК-3-«ЗОМЗ» (далее по тексту - фотометры), выпускаемые в трех модификациях: фотометры фотоэлектрические КФК-3-01-«ЗОМЗ», фотометры фотоэлектрические КФК-3-02-«ЗОМЗ» с термостатируемым кюветным отделением, фотометры фотоэлектрические КФК-3-03-«ЗОМЗ» с проточной кюветой с насосом и внешним термостатом для подготовки проб - предназначены для измерения спектрального коэффициента направленного пропускания (далее по тексту - СКНП), оптической плотности прозрачных жидкостных растворов, а также для определения скорости изменения оптической плотности и концентрации веществ в растворах после предварительной градуировки фотометров потребителем.

Принцип действия фотометров основан на сравнении потока излучения Фо, прошедшего через «холостую пробу» (растворитель или контрольный раствор, по отношению к которому производиться измерение) и потока излучения Ф, прошедшего через исследуемый раствор.

Потоки излучения Фо и Ф преобразуются фотоприемником в электрические сигналы Uo, U и Ur (Ur - сигнал при неосвещенном фотоприемнике), которые обрабатываются встроенной микро-ЭВМ и представляются на индикаторе в виде коэффициента пропускания, оптической плотности, концентрации.

Конструктивно фотометры выполнены в виде моноблока, включающего в себя источник излучения, кюветный отсек, монохроматор и блок регистрации и обработки данных. В качестве диспергирующего элемента применен монохроматор на дифракционной решетке. В модификации КФК-3-02-«ЗОМЗ» используется термостатируемое кюветное отделение, а в модификации КФК-3- 03-«ЗОМЗ» - проточная кювета с насосом и внешним термостатом для подготовки проб.

По заявлению владельца средства измерений или лица, представившего его на поверку, на корпус фотометра наносится знак поверки (место нанесения указано на рисунке 1).

Заводской (серийный) номер имеет числовой формат, наносится фотографическим способом на табличку, закрепляемую на задней стенке фотометра (место нанесения указано на рисунке 2).

Общий вид фотометров фотоэлектрических КФК-3-«ЗОМЗ» с обозначением мест нанесения маркировки, знака поверки и пломбирования представлен на рисунке 1.

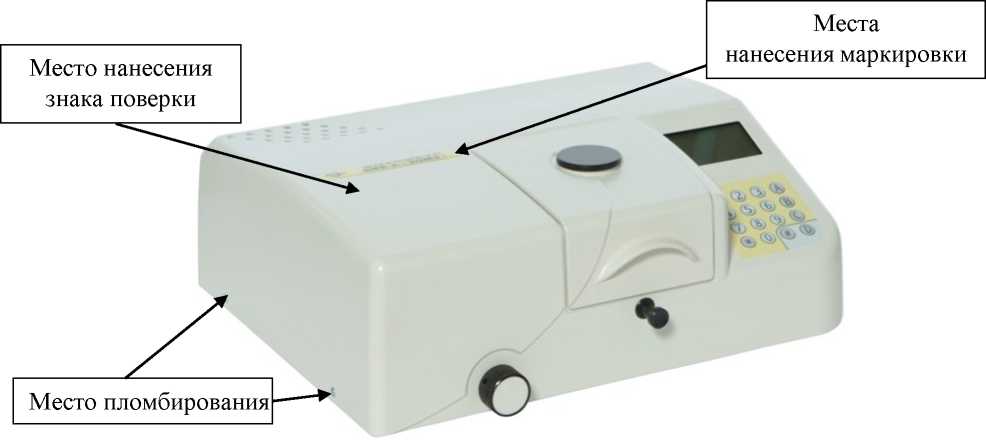

Рисунок 1 - Общий вид фотометров фотоэлектрических КФК-3-«ЗОМЗ» с обозначением местнанесения маркировки, знака поверки и пломбирования

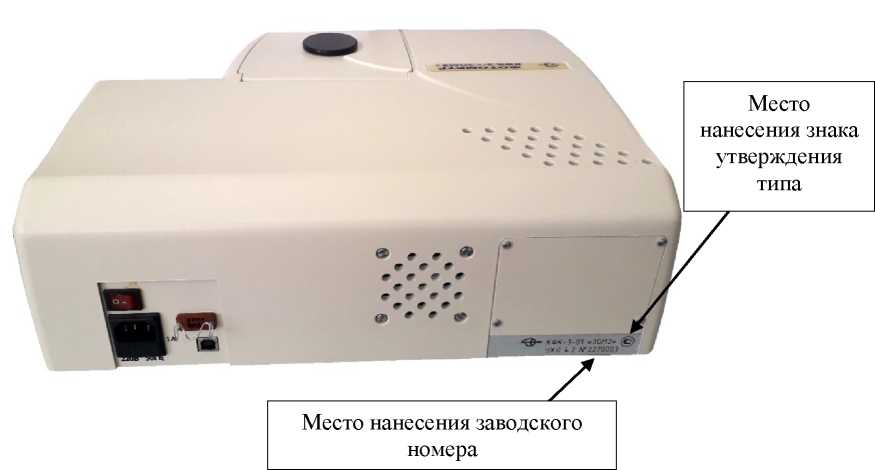

Рисунок 2 - Обозначение места нанесения заводского номера и знака утверждения типа

Фотометры функционируют под управлением специального программного обеспечения (далее по тексту - ПО), установленного в энергонезависимой памяти прибора.

Управление измерениями осуществляется посредством ЖК-дисплея расположенного на корпусе прибора. Результаты измерений так же выводятся на ЖК-дисплей.

Конструкция фотометра исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится фотографическим способом на табличку, закрепляемую на задней стенке фотометра,и на титульный лист паспорта типографским способом.

Лист № 4 Всего листов 5 Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинское. Общие технические условия.

Акционерное общество «Загорский оптико-механический завод» (АО «ЗОМЗ») ИНН 5042010793

Адрес: 141300, Московская обл., г. Сергиев Посад, пр-т Красной Армии, д.212В Телефон: +7(495)728-77-98, +7 (496)542-56-97, +7(496)549-21-01

Web-сайт: www.zomz.ru

E-mail: info@zomz.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский      институт      оптико-физических      измерений»

(ФГУП «ВНИИОФИ»)

ИНН 7702038456

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-14.

¹

Поставляется в составе устройства термостатирующего БШ5.868.051

²

Поставляется в составе блока проточной кюветы БШ5.122.023

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе «Руководство по эксплуатации БШ 2.853.021-02 РЭ «Фотометры фотоэлектрические КФК-3-«ЗОМЗ» п. 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
