№1063 от 02.06.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747976
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1063 от 02.06.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
02 июня 2026 г.
1063
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию
июня
1063
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Интервал между поверками |
Добавляемый изготовитель |
Дата утвер ж-дения акта испыт а-ний |
Заявитель |
Юридиче ское лицо, проводив шее испытан ия |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
13 |
|
1. |
Преобразователи давления измерительные |
RS |
№ 8025324765 (RS43AH-1BS03/L1), № 842532119 5 (RS11MH- 1DS03/L1), № 802532477 2 (RS53GH- 1FS3/L1), № М2602064 0010001 (RS53GH- 1DS3/L2), № М260206500 10001 (RS11MH- 1ES03) |
96126-25 |
Общество с ограниченной ответственностью «РегСенсор» (ООО «РегСенсор»), г. Москва |
РТ-МП- 901-2022025 |
РТ-МП-901- 202-2025 с изменениями № 1 для вновь изготавливаемых средств измерений в дополнение к РТ-МП-901-202-2025 |
1 год - для преобразователей с пределами допускаемой основной приведенной погрешности ±0,025 %; 2 года - для преобразователей с пределами допускаемой основной приведенной погрешности ±0,04 %, ±0,05 %; 3 года - для преобразователей с пределами |
16.03 .2026 |
Общество с ограниченной ответственностью «РегСенсор» (ООО «РегСенсор»), г. Москва |
ФБУ «НИЦ ПМ -Ростест », г. Москва |
|
допускаемой основной приведенной погрешности ±0,075 %, ±0,1 % |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » июн_ 2026 г. № __63
Лист № 1 Регистрационный № 96126-25 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные RS Назначение средства измеренийПреобразователи давления измерительные RS (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений давления (абсолютного, избыточного и разности давлений) жидкостей, газов или пара в унифицированный выходной сигнал силы постоянного тока и (или) в цифровой выходной сигнал.
Описание средства измеренийПреобразователи изготавливаются следующих модификаций: RS53, RS43, RS11.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (кремниевой мембраны). Измеряемое давление, подаваемое во входную камеру (преобразователи разности давлений и уровня, определяемого по разности давлений, имеют 2 камеры - высокого и низкого давления, разделенные мембраной, изгибающейся в сторону меньшего давления), вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления моста одного из плеч первичного преобразователя и, как следствие, электрического сигнала в диагонали моста. Электрический сигнал преобразуется в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство (ЖК-дисплей), а также на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом на базе HART-протокола.
Конструктивно преобразователи состоят из корпуса, содержащего электронный блок и блок коммуникаций, к которому крепится блок с чувствительным элементом (измерительная ячейка).
Корпус преобразователей имеет возможность поворота на угол до ±270 ° относительно измерительной ячейки. Рабочее положение - 90 ° относительно горизонтальной поверхности.
Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками, наличием и видами взрывозащиты, видами присоединений к процессу, преобразователи могут использоваться в каналах измерений других величин, функционально связанных с измеряемым давлением: расхода, уровня жидкости или пара.
В зависимости от вида измеряемого давления преобразователи имеют следующие исполнения:
G - преобразователи избыточного давления;
А - преобразователи абсолютного давления;
H - преобразователи разности давлений с высоким статическим давлением 42 МПа;
M - преобразователи разности давлений со статическим давлением 16 МПа;
L - преобразователи разности давлений с низким статическим давлением.
В зависимости от способа нормирования погрешности преобразователи имеют следующие исполнения: стандартное, L1, L2, H.
Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода в паспорте преобразователя и имеет структуру, расшифровка которой приведена в руководстве по эксплуатации на преобразователи.
Общий вид преобразователей представлен на рисунке 1.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя. Изображение места нанесения заводского номера представлено на рисунке 1.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки. Пломбирование преобразователей не предусмотрено.
Место нанесения заводского номера и знака утверждения типа

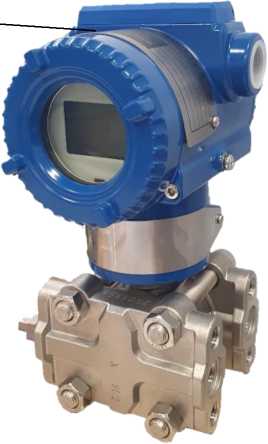

Рисунок 1 - Общий вид преобразователей давления измерительных RS и место нанесения заводского номера
Программное обеспечениеПреобразователи давления измерительные RS имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Встроенное, метрологически значимое, ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей, записи и хранения измеренных данных.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО/ не ниже |
2-061 |
|
Цифровой идентификатор ПО |
- |
Идентификационные данные ПО можно увидеть на дисплее преобразователя при включении.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Границы диапазона возможных настроек (от Ртт До Pmax), МПа: 1), 2) - RS53G |
от -0,1 до 0,1 |
от -0,1 до 0,4 |
от -0,1 до 3 |
от -0,1 до 20 |
от -0,1 до 40 |
от -0,1 до 70 | |
|
- RS53А |
- |
от 0 до 0,025 |
от 0 до 0,13 |
от 0 до 0,5 |
от 0 до 3 |
от 0 до 20 |
- |
|
- RS43G |
от -0,01 до 0,01 |
от -0,1 до 0,1 |
от -0,1 до 0,4 |
от -0,1 до 3 |
от -0,1 до 16 |
от -0,1 до 40 |
- |
|
- RS43А |
- |
от 0 до 0,025 |
от 0 до 0,13 |
от 0 до 0,5 |
от 0 до 3 |
от 0 до 16 |
- |
|
- RS1m |
- |
- |
- |
от -0,1 до 0,1 |
от -0,5 до 0,5 |
от -0,5 до 3 |
- |
|
- RSIIVI |
- |
- |
от -0,01 до 0,01 |
от -0,1 до 0,1 |
от -0,5 до 0,5 |
от -0,5 до 3 |
от -0,5 до 14 |
|
- RS11L |
от -0,002 до 0,002 |
от -0,002 до 0,002 |
от -0,0001 до 0,0001 | ||||
|
Максимальный диапазон измерений (ДИмакс), МПа: 1) 2) - RS53G |
0,1 |
0,4 |
3 |
20 |
40 |
70 | |
|
- RS53А |
- |
0,025 |
0,13 |
0,5 |
3 |
20 |
- |
|
- RS43G |
0,01 |
0,1 |
0,4 |
3 |
16 |
40 |
- |
|
- RS43А |
- |
0,025 |
0,13 |
0,5 |
3 |
16 |
- |
|
- RS1m |
- |
- |
- |
0,1 |
0,5 |
3 |
- |
|
- RSIIVI |
- |
- |
0,01 |
0,1 |
0,5 |
3 |
14 |
|
- RS11L |
- |
- |
0,002 |
0,002 |
0,0001 |
- |
- |
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Минимальный | |||||||
|
диапазон | |||||||
|
измерений (ДИмин), кПа: 1) 2) | |||||||
|
- RS53G |
- |
1 |
4 |
30 |
200 |
400 |
700 |
|
- RS53A |
- |
5 |
5 |
5 |
30 |
200 |
- |
|
- RS43G |
0,5 |
1 |
4 |
30 |
200 |
400 |
- |
|
- RS43A |
- |
5 |
5 |
5 |
30 |
200 |
- |
|
- RS11H |
- |
- |
- |
1 |
5 |
30 |
- |
|
- RS11M |
- |
- |
0,5 |
1 |
5 |
30 |
140 |
|
- RS11L |
- |
- |
0,1 |
0,1 |
0,05 |
- |
- |
|
Пределы допускаемой основной приведенной к настроенному диапазону измерений |
См. таблицу 3 | ||||||
|
погрешности, у, %:2) 3) | |||||||
|
Вариация выходного сигнала, % (от настроенного диапазона измерений), не более |
0,81у1 | ||||||
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Нормальные условия: - температура окружающей среды, °С |
от +21 до +25 | ||||||
|
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, Yt, %/28 °С:4) |
±(0,06-К +0,01) | ||||||
|
Максимальное рабочее (статическое) давление, МПа: 2)
|
- |
- |
16 0,2 |
42 16 3,2 |
42 16 0,2 |
42 16 |
16 |
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Пределы допускаемой дополнительной приведенной к ДИн погрешности, вызванной, влиянием рабочего (статического) давления 2) 3) : - RS11H: - % / 16 МПа |
±0,06-К | ||||||
|
- RS11M:
|
- |
- |
±0,1-К |
±0,06-К |
±0,06-К | ||
|
- RS11L:
|
- |
- |
±0,03-К |
±0,2-К |
±0,06-К |
- |
- |
-
1) В меню преобразователей предусмотрен выбор других единиц измерений давления, допущенных к применению в РФ.
-
2) Конкретные значения указаны в паспорте.
-
3) Коэффициент перенастройки К=ДИмакс/ДИн, где ДИн - настроенный диапазон измерений преобразователя.
Минимальный шаг перенастройки равен единице последнего разряда показаний цифрового дисплея (ЖК-дисплея) преобразователя.
-
4) Для кодов диапазона C и D преобразователей RS11 указанное значение удваивается.
Примечания:
Диапазон измерений (ДИ) - алгебраическая разность между значениями верхнего и нижнего пределов измерений.
При изготовлении допускается настройка преобразователей на любой диапазон измерений (ДИн), лежащий внутри приведённого в таблице максимального (ДИмакс), но величина диапазона измерений должна быть не менее минимального (ДИмин). Информация о настроенном диапазоне измерений и основной погрешности при изготовлении или эксплуатации, заносится в паспорт преобразователя.
Таблица 3 - Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности преобразователя
|
Модификация датчика |
Код диапазона измерений |
Исполнение |
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, у, % 1' 2) | |||||
|
К<10 |
К>10 |
К<20 |
К>20 |
К<40 |
К>40 | |||
|
RS53G |
В |
Стандартное |
±0,04 |
±(0,004+0,0036-К) |
- |
- | ||
|
L1 |
- |
- |
±0,075 |
±(0,003+0,0036-К) | ||||
|
L2 |
- |
- |
±0,1 |
±(0,028+0,0036\К) | ||||
|
С, F, G |
Стандартное |
±0,04 |
±(0,015+0,0025-К) | |||||
|
L1 |
- |
- |
±0,075 |
±(0,025+0,0025-К) | ||||
|
L2 |
- |
- |
±0,1 |
±(0,050+0,0025-к) | ||||
|
D, Е |
Стандартное |
- |
- |
±0,04 |
±(0,010+0,0015\К) | |||
|
L1 |
- |
- |
- |
- |
±0,075 |
±(0,015+0,0015-К) | ||
|
L2 |
- |
- |
- |
- |
±0,1 |
±(0,040+0,0015-к) | ||
|
Н |
±0,025 |
±(0,010+0,0015-К) |
- |
- |
- |
- | ||
|
RS53A |
В, С |
Стандартное |
±0,04 |
±(0,004+0,0036-к) |
- |
- |
- |
- |
|
L1 |
- |
- |
±0,075 |
±(0,003+0,0036-К) |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,028+0,0036-к) |
- |
- | ||
|
D |
Стандартное |
±0,04 |
±(0,015+0,0025-К) |
- |
- | |||
|
L1 |
±0,075 |
±(0,025+0,0025-К) |
- |
- | ||||
|
L2 |
±0,1 |
±(0,050+0,0025\К) |
- |
- | ||||
|
Е |
Стандартное |
±0,04 |
±(0,010+0,0015\К) |
- |
- | |||
|
L1 |
±0,075 |
±(0,015+0,0015\К) | ||||||
|
L2 |
±0,1 |
±(0,040+0,0015-к) | ||||||
|
Н |
±0,025 |
±(0,010+0,0015-К) |
- |
- | ||||
|
F |
Стандартное |
±0,05 |
±(0,015+0,0035-к) |
- |
- | |||
|
L1 |
±0,075 |
±(0,040+0,0035\К) |
- |
- | ||||
|
L2 |
- |
- |
±0,1 |
±(0,03+0,0035-К) |
- |
- | ||
|
Модификация датчика |
Код диапазона измерений |
Исполнение |
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, у, % 1)1 2) | |||||
|
К<10 |
К>10 |
К<20 |
К>20 |
К<40 |
К>40 | |||
|
RS43G |
А |
Стандартное |
- |
- |
±(0,013+0,027-К) |
- | ||
|
L1 |
- |
- |
±0,075 |
- | ||||
|
L2 |
- |
- |
±0,1 |
- | ||||
|
В |
Стандартное |
±0,04 |
±(0,004+0,0036-К) |
- |
- | |||
|
L1 |
- |
- |
±0,075 |
±(0,003+0,0036-К) | ||||
|
L2 |
- |
- |
±0,1 |
±(0,028+0,0036\К) | ||||
|
С, F, |
Стандартное |
±0,04 |
±(0,015+0,0025-К) |
- |
- | |||
|
L1 |
- |
- |
±0,075 |
±(0,025+0,0025-К) | ||||
|
L2 |
- |
- |
±0,1 |
±(0,05+0,0025-К) | ||||
|
D, Е |
Стандартное |
- |
- |
±0,04 |
±(0,010+0,0015-К) | |||
|
L1 |
- |
- |
- |
- |
±0,075 |
±(0,015+0,0015-К) | ||
|
L2 |
- |
- |
- |
- |
±0,1 |
±(0,040+0,0015\К) | ||
|
Н |
±0,025 |
±(0,010+0,0015-К) |
- |
- | ||||
|
RS43A |
В, С |
Стандартное |
±0,04 |
±(0,004+0,0036-К) |
- |
- | ||
|
L1 |
- |
- |
±0,075 |
±(0,003+0,0036-К) | ||||
|
L2 |
- |
- |
±0,1 |
±(0,028+0,0036\К) | ||||
|
D |
Стандартное |
±0,04 |
±(0,015+0,0025-К) |
- |
- | |||
|
L1 |
- |
- |
±0,075 |
±(0,025+0,0025-К) | ||||
|
L2 |
- |
- |
±0,1 |
±(0,05+0,0025-К) | ||||
|
Е |
Стандартное |
- |
- |
±0,04 |
±(0,010+0,0015-К) | |||
|
L1 |
- |
- |
±0,075 |
±(0,015+0,0015-К) | ||||
|
L2 |
- |
- |
±0,1 |
±(0,040+0,0015\К) | ||||
|
Н |
±0,025 |
±(0,010+0,0015-К) | ||||||
|
F |
Стандартное |
0,05 |
±(0,015+0,0035-К) |
- |
- | |||
|
L1 |
±0,075 |
±(0,04+0,0035-К) |
- |
- | ||||
|
L2 |
- |
- |
±0,1 |
±(0,03+0,0035-К) |
- |
- | ||
|
Модификация датчика |
Код диапазона измерений |
Исполнение |
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, у, % 1) 2) | |||||
|
К<10 |
К>10 |
К<20 |
К>20 |
К<40 |
К>40 | |||
|
RS11M RS11H |
С3) |
Стандартное |
- |
- |
±(0,013+0,027-К) |
- | ||
|
L1 |
- |
- |
±0,075 |
- | ||||
|
L2 |
- |
- |
±0,1 |
- | ||||
|
D |
Стандартное |
±0,04 |
±(0,004+0,0036-К) |
- |
- | |||
|
L1 |
- |
- |
±0,075 |
±(0,003+0,0036-К) | ||||
|
L2 |
- |
- |
±0,1 |
±(0,028+0,0036-к) | ||||
|
Е, F, G3) |
Стандартное |
- |
- |
±0,04 |
±(0,010+0,0015-к) | |||
|
L1 |
- |
- |
- |
- |
±0,075 |
±(0,015+0,0015-К) | ||
|
L2 |
- |
- |
- |
- |
±0,1 |
±(0,040+0,0015-к) | ||
|
Н |
±0,025 |
±(0,010+0,0015-К) |
- |
- |
- |
- | ||
|
RS11L |
С, D |
Стандартное |
- |
- |
±(0,05+0,025-К) |
- |
- |
- |
|
е4) |
Стандартное |
±0,6 | ||||||
где ДИмакс - максимальный диапазон измерений, ДИн - настроенный диапазон измерений преобразователя. Минимальный шаг перенастройки равен единице последнего разряда показаний цифрового дисплея (ЖК-дисплея) преобразователя.
| ||||||||
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 HART, дисплей |
|
Напряжение питания постоянного тока, В |
от 10,5 до 45,0 |
|
Рабочие условия эксплуатации:
|
от -60 до +80 2) 95 от 84,0 до 106,7 |
|
Масса, кг, не более: - RS53
|
4 6 6,4 6 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: |
144х150х205 |
|
Маркировка взрывозащиты |
0Ex ia IIC Т4 Ga Х 0Ex ia IIC Т6 Ga Х 0/1 Ех db IIC Т6 Ga/Gb Х Ex tb IIIC Т80°С Db Х |
| |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
270000 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также на металлическую табличку, прикрепленную на корпус преобразователя, способом лазерной гравировки.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь разности давлений измерительный |
RS |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. 1) |
|
1) Допускается прилагать 1 экз. (в зависимости от заказа) на партию преобразователей, поставляемых в один адрес. | ||
приведены в п. 1.1 «Назначение преобразователей» Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 05.12.2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 140-2 - 1407 Па и Государственной поверочной схемы для средств измерений абсолютного давления»
Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
Технические условия ТУ 26.51.52-001-58566605-2025 «Преобразователи давления измерительные RS, модификаций: RS53, RS43, RS11, RS13, RS15, RS21, RS38, RS79, RS18»
ПравообладательОбщество с ограниченной ответственностью «РегСенсор»
(ООО «РегСенсор»)
ИНН 9725165510
Адрес юридического лица: 124460, г. Москва, ул. Конструктора Лукина, д. 14, стр. 1.
Телефон: (343) 270-23-35
E-mail: info@regsensor.com
Web-сайт: www.regsensor.com
ИзготовительОбщество с ограниченной ответственностью «РегСенсор»
(ООО «РегСенсор»)
ИНН 9725165510
Адрес: 124460, г. Москва, ул. Конструктора Лукина, д. 14, стр. 1.
Телефон: (343) 270-23-35
E-mail: info@regsensor.com
Web-сайт: www.regsensor.com
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес юридического лица: 117418, г. Москва, Нахимовский пр-кт, 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон (Call-Центр): 8 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
