№13 от 10.01.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30875
О внесении изменений в описание типа на весы автомобильные неавтоматического действия МВСК-УВ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
|
ПРИКАЗ | |
|
<йвар#2018 г. ;• |
№ 13 Москва |
О внесении изменений в описание типа на весы автомобильные неавтоматического действия МВСК-УВ
f . Во исполнение Административного регламента по Предоставлению 'Федеральным агентством по техническому регулированию и метрологии W®? гддудаГрственной услуги по утверждению типа стандартных образцов или типа ’ бредств измерений, утверждённого приказом Министерства промышленности и Торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Трабис» от 01 ноября 2017 г. № 191 приказываю:
1.^ Внести изменения в описание типа на весы автомобильные неавтоматического действия МВСК-УВ, зарегистрированные в Федеральном Информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54476-13, изложив его в новой редакции согласно . приложению к настоящему приказу.
• 2. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС»
7 ;(А.Ю.Кузин) оформить новое описание типа средства измерений.
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и
• метрологий.., д -
Сертификат; OOE1036ECDC011E780DAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен; с 20.11.2017 до 20.11.2018
V ..... » -----............. -
гГ
’у1
‘ _■
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» января 2018 г. №13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные неавтоматического действия МВСК-УВ
Назначение средства измеренийВесы МВСК-УВ предназначены для измерения массы автотранспортных средств в режиме статического взвешивания.
Описание средства измеренийКонструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора, расположенного в отапливаемом помещении весовой. ГПУ может включать в себя от одной до пяти весовых платформ, одна из которых (первая) опирается на четыре тензодатчика, а каждая последующая - на два датчика. Весовая платформа конструктивно состоит из двух жестко закрепленных поперечными балками полуплатформ. Весы могут быть смонтированы на фундаменте в приямке или на подготовленной площадке, соответствующей следующим требованиям: асфальтное либо асфальтобетонное покрытие толщиной не менее 80 мм (ГОСТ 9128-97), бетонное покрытие (инструкция ВСН 139-80), плиты дорожные (ГОСТ 21924.2-84).
В весах применяются датчики типа Cl 1 (г/реестр № 51168-12) производства ф. «Deasar Sensors Ои», Эстония или RC3 (г/реестр № 50843-12) производства ф. «Flintec GmbH», Германия, или ZS модели ZSF (госреестр № 57674-14) производства ф. «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай.
В составе весов применяются весоизмерительные приборы типа CI модели CI-6000A (г/реестр № 50968-12) производства ф. «CAS Corporation Ltd», Р. Корея или типа КСК (госреестр № 68544-17) производства ООО «Трабис» и ООО «Вектор-ПМ», РФ, г. Пермь.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора, и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.
Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид весов МВСК-УВ
Прибор весоизмерительный CI-6000A
Доступ открыт Опломбировано
Прибор весоизмерительный КСК 18

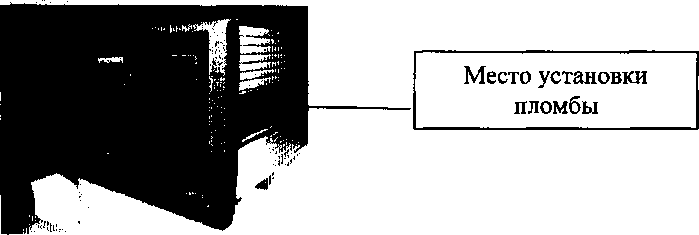

Рисунок 2 - Схема пломбировки от несанкционированного доступа Форма маркировки весов: МВСК-УВ Мах - N - X, где
Мах - значение максимальной нагрузки весов: 15, 25, 30, 40, 60, 80, 100 т; N - длина ГПУ, м;
X - тип датчика: C11,RC3, ZS.
Программное обеспечениеПрограммное обеспечение (далее ПО) приборов CI-6000A и КСК является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который доступен для просмотра во встроенном меню («Калибровка индикатора») для CI-6000А и по запросу из меню прибора для КСК.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю входа в режим юстировки, на передней панели корпуса прибора CI-6000A и на задней панели корпуса прибора КСК18, для моделей КСК 10 и КСК22 - посредством пароля.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
КСК |
CI-6000A | |
|
Идентификационное наименование ПО |
КСК10, КСК18, КСК22 |
CI-6000 series firmware |
|
Номер версии (идентификационный номер ПО) |
1.01,1.02, 1.03 |
1.01,1.02,1.03 |
|
Цифровой идентификатор ПО (контрольная сумма) |
отсутствует, исполняемый код недоступен | |
Класс точности весов по ГОСТ Р 53228-2008................................................III (средний)
Значения максимальной нагрузки весов (Мах), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), число поверочных делений (п), интервалы взвешивания и пределы допускаемой абсолютной погрешности при поверке приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Обозначение модификации |
Мах, т |
Min, т |
e=d, кг |
п |
Интервалы взвешивания, т |
Пределы допускаемой абсолютной погрешности при поверке, кг |
|
МВСК-УВ 15 |
15 |
од |
5 |
3000 |
от 0,1 до 2,5 включ. св. 2,5 до 10 включ. св. 10 до 15 включ. |
±2,5 ±5,0 ±7,5 |
|
МВСК-УВ 25 |
25 |
0,2 |
10 |
2500 |
от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 25 включ. |
±5,0 ±10,0 ±15,0 |
|
МВСК-УВ 30 |
30 |
0,2 |
10 |
3000 |
от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 30 включ. |
±5,0 ±10,0 ±15,0 |
|
МВСК-УВ 40 |
40 |
0,4 |
20 |
2000 |
от 0,4 до 10 включ. св. 10 до 40 включ. |
±10,0 ±20,0 |
|
МВСК-УВ 60 |
60 |
0,4 |
20 |
3000 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. |
±10,0 ±20,0 ±30,0 |
|
МВСК-УВ 80 |
80 |
1 |
50 |
1600 |
от 1 до 25 включ. св. 25 до 80 включ. |
±25,0 ±50,0 |
|
МВСК-УВ 100 |
100 |
1 |
50 |
2000 |
от 1 до 25 включ. св. 25 до 100 включ. |
±25,0 ±50,0 |
Пределы допускаемой погрешности устройства установки на нуль........................±0,25 е
Диапазон устройства выборки массы тары...............................................от 0 до 50% Мах
Пределы допускаемой погрешности устройства установки на нуль........................±0,25 е
Диапазон устройства выборки массы тары...............................................от 0 до 50% Мах
Таблица 3 - Технические характеристики весов
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °C:
|
от минус 40 до +50 от минус 10 до +40 от минус 10 до +40 |
|
Потребляемая мощность, В А, не более |
50 |
|
Параметры электрического питания весов от сети переменного тока:
|
от 187 до 242 от 49 до 51 |
|
Вероятность безотказной работы весов за 2000 часов, не менее |
0,92 |
|
Средний срок службы, лет, не менее |
10 |
Таблица 4 - Габаритные размеры, масса ГПУ весов и количество платформ в составе весов
|
Обозначение |
Габаритные размеры ГПУ, мм, не более |
Количество платформ |
Масса ГПУ, т, не более | ||
|
Длина |
Ширина |
Высота | |||
|
МВСК-УВ 15-6 МВСК-УВ 25-6 МВСК-УВ 30-6 МВСК-УВ 40-6 МВСК-УВ 60-6 |
6300 |
3000 |
320 |
1 |
2,5 |
|
МВСК-УВ 15-8.4 МВСК-УВ 30-8.4 МВСК-УВ 30-8 МВСК-УВ 40-8 МВСК-УВ 60-8 |
8400 |
3000 |
320 |
1-2 |
3,0 |
|
МВСК-УВ 30-10 МВСК-УВ 40-10 МВСК-УВ 60-10 |
10100 |
3000 |
320 |
2 |
3,8 |
|
МВСК-УВ 30-12 МВСК-УВ 40-12 МВСК-УВ 60-12 МВСК-УВ 80-12 |
12100 |
3000 |
320 |
4,4 | |
|
МВСК-УВ 60-15 |
15100 |
3000 |
320 |
5,8 | |
|
МВСК-УВ 30-15 МВСК-УВ 40-15 МВСК-УВ 60-15 МВСК-УВ 80-15 |
15100 |
3000 |
320 |
3 |
6,5 |
|
МВСК-УВ 30-16 МВСК-УВ 40-16.5 МВСК-УВ 60-16.5 МВСК-УВ 80-16.5 |
16600 |
3000 |
320 |
6,7 | |
|
МВСК-УВ 40-18 МВСК-УВ 60-18 МВСК-УВ 80-18 МВСК-УВ 100-18 |
18100 |
3000 |
320 |
7,5 | |
|
МВСК-УВ 60-20 МВСК-УВ 80-20 МВСК-УВ 100-20 |
20100 |
3000 |
500 |
4 |
8,7 |
|
МВСК-УВ 80-22.5 МВСК-УВ 100-22.5 |
22500 |
3000 |
500 |
9,6 | |
|
МВСК-УВ 80-24 МВСК-УВ 100-24 |
24100 |
3000 |
500 |
10,0 | |
|
МВСК-УВ 60-20 МВСК-УВ 80-20 |
20100 |
3000 |
500 |
5 |
12,5 |
наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность весов
|
Наименование |
Количество |
|
1 |
2 |
|
1 Весы МВСК-УВ в сборе |
1 комплект |
|
2 Руководство по эксплуатации весов Т427423-001 РЭ |
1 экз. |
|
1 |
2 |
|
3 Паспорт Т427423-001 ПС |
1 экз. |
|
4 Руководство по эксплуатации на прибор весоизмерительный |
1 экз. |
осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.
Основные средства поверки:
рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири класса точности Mi, Mi-2 и Мз по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического действия МВСК-УВГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерения массы».
ИзготовительОбщество с ограниченной ответственностью «Трабис» (ООО «Трабис»)
ИНН 5903091449
Адрес: РФ, 614094, г. Пермь, ул. Челюскинцев, д. 8а, офис 15
Телефон/факс: +7 (342) 211-42-98
E-mail: trabis@yandex.ru
Испытательный центрФедеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Телефон/факс: +7 (383) 210-08-14
E-mail: director@sniim.ru
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
