МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

29 мая 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания  типов  средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    Е.Р.Лазаренко

f                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ » __________ 2024 г. № 1311

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Приборы контроля устройств РПН трансформаторов

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2024 г. № 1311

Регистрационный № 52768-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гири от 1 мг до 20 кг классов точности Е1, Е2, F1, F2, М1

Гири от 1 мг до 20 кг классов точности Е1, Е2, Fi, F2, Mi (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.

Принцип действия гири основан на пропорциональности ее веса и массы. Искомая масса гири определяется через известную массу эталонной гири и измеренное отношение весов (масс) этих гирь.

Гири массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин или проволок имеющих форму: 1 мг, 10 мг, 100 мг - треугольника; 2 мг, 20 мг, 200 мг -квадрата; 5 мг, 50 мг, 500 мг - пятиугольника.

Гири массой от 1 г до 10 кг изготавливаются цилиндрической формы с головкой и без головки.

Гири массой 20 кг изготавливаются цилиндрической формы с головкой. Гири массой 5, 10 и 20 кг классов точности F1, F2, М1 могут изготавливаться цилиндрической формы с ручкой.

Гири классов точности Е1, Е2 любой массы и классов точности F1, F2, М1 массой от 1 г до 10 г выполнены из одного куска материала и не имеют подгоночных полостей.

Гири массой от 20 г классов точности F1, F2, могут иметь подгоночную полость, закрываемую с помощью завинчивающейся головки или пробки.

Гири массой от 20 г до 200 г класса точности М1 могут иметь подгоночную полость, а от 500 г класса точности М1 имеют подгоночную полость, закрываемую с помощью пробки.

Гири классов точности Е1, Е2, F1, F2, М1 изготавливают из материала в соответствии с требованиями ГОСТ OIML R 111-1-2009.

Гири выпускают отдельно и в наборах. Состав наборов и маркировка гирь - по ГОСТ OIML R 111-1-2009.

Набор может состоять из гирь, образующих одну или несколько декад номинальных значений массы. Набор гирь, состоящий из одной или нескольких декад, может включать в себя дополнительные гири. Состав каждой декады соответствует одному из следующих числовых рядов, где n - целое положительное или отрицательное число, или нуль:

• -           • 10n кг;

• - (1;1;1;2;5) • 10n кг;

• - (1;2;2;5) • 10n кг;

• - (1;1;2;2;5) • 10n кг.

Набор гирь может также состоять из нескольких гирь одного значения массы.

Гири могут быть сформированы в виде комплекта и помещены в один футляр по заявлению заказчика. При этом каждая гиря со своим паспортом входит в комплект как отдельное средство измерений со своим заводским номером, который приводится на маркировочной табличке.

На отдельные гири и гири входящие в состав набора по заявлению заказчика может быть нанесена маркировка пользователя в соответствии с ГОСТ OIML R 111-1-2009.

Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах на головке (верхней поверхности гирь) наносят точки или звёздочки, проволочные гири имеют дополнительные сегменты.

Заводской номер гирь и наборов гирь в виде цифрового обозначения, состоящий из восьми арабских цифр, приведен на маркировочной табличке в виде наклейки, расположенной на футляре гирь или набора гирь.

Наборы гирь и отдельные гири упакованы в футляры.

Формы гирь приведены на рисунках 1 - 4.

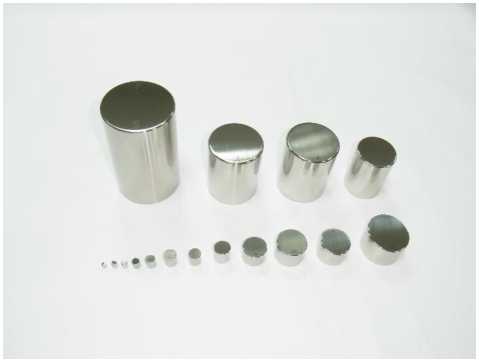

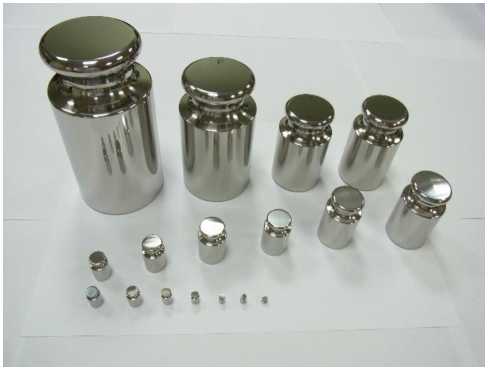

Рисунок 1 - Общий вид гирь 1 г - 10 кг цилиндрической формы без головки и с головкой

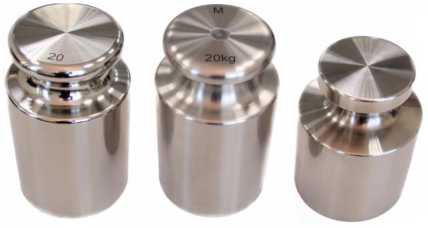

Рисунок 2 - Общий вид гирь 20 кг цилиндрических с головкой

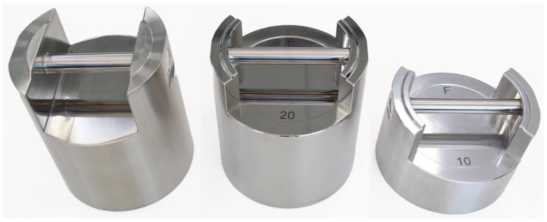

Рисунок 3 - Общий вид гирь 5, 10 и 20 кг цилиндрических с ручкой

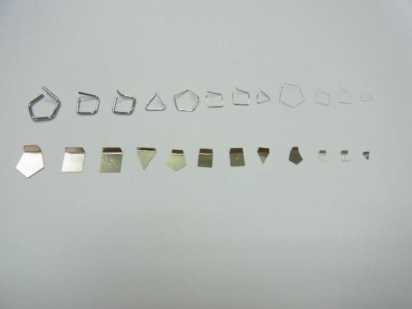

Рисунок 4 - Общий вид гирь миллиграммовых пластинчатых и проволочных

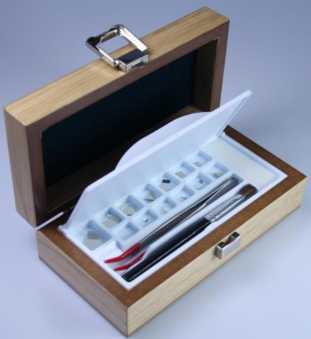

Рисунок 5 - Общий вид гирь в футлярах

Рисунок 6 - Общий вид наборов гирь

Для предотвращения несанкционированной изменения метрологических характеристик на уплотнительный диск подгоночной полости наносится знак поверки в соответствии с ГОСТ OIML R 111-1-2009.

При первичной поверке гирь в паспорт средств измерений вносят запись о проведенной поверке.

Место нанесения знака поверки

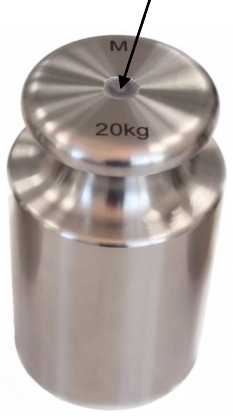

Рисунок 7 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Рисунок 8 - Общий вид маркировочных табличек

Таблица 1 - Пределы допускаемой абсолютной погрешности гирь

таблицы 1

Таблица 2 - Пределы допускаемых абсолютных значений остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции

Таблица 3 -

абсолютных значений магнитной

ы

Таблица 4 - Диапазоны допускаемых значений плотности материала гирь

Таблица 5 - Максимальные значения

Таблица 6 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом и на табличку, закрепленную на наружной поверхности футляра для гирь.

Комплектность средства измерений

Таблица 7 - Комплектность

приведены в разделе 4 «Указания по эксплуатации и хранению» документов «Гиря ГОСТ OIML

R 111-1 2009. Паспорт СП 0.005.001 ПС» и «Набор гирь ГОСТ OIML R 111-1 2009. Паспорт СП 0.005.005 ПС».

ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и М3. Часть 1. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622.

Общество с ограниченной ответственностью «Сартогосм» (ООО «Сартогосм»)

ИНН 7816601009

Юридический адрес: 192102, г. Санкт-Петербург, Набережная реки Волковки, д. 9, лит. А, помещ.1-Н, 3-Н, 4-Н

Телефон: (812) 327-53-27

Web-сайт: www.sartogosm.ru

E-mail: Russia@sartorius.com

Общество с ограниченной ответственностью «Сартогосм» (ООО «Сартогосм»)

ИНН 7816601009

Адрес: 192102, г. Санкт-Петербург, Набережная реки Волковки, д. 9, лит. А, помещ.1-Н, 3-Н, 4-Н

Телефон (факс): (812) 448-30-95/(812)448-30-96

Web-сайт: www.sartogosm.ru

E-mail: leadru@sartorius.com

Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д. И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2024 г. № 1311

Регистрационный № 54261-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН»

Назначение средства измерений

Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН» предназначена для измерения давления, температуры, расхода пластовой жидкости в геофизических исследованиях эксплуатационных многопластовых обсаженных скважинах.

Описание средства измерений

Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН» представляет собой скважинный прибор, содержащий в себе набор средств измерений в виде блока датчиков, на котором размещены платы обработки сигнала с датчиков и плата телеметрии передачи данных. Внутренние полости прибора защищены от внешней агрессивной среды кожухом. Прибор подключается к геофизическому кабелю для передачи данных на наземную каротажную станцию.

Скважинная аппаратура имеет исполнения согласно таблицы 1.

Общий вид скважинной аппаратуры представлен на рисунке 1.

Таблица 1

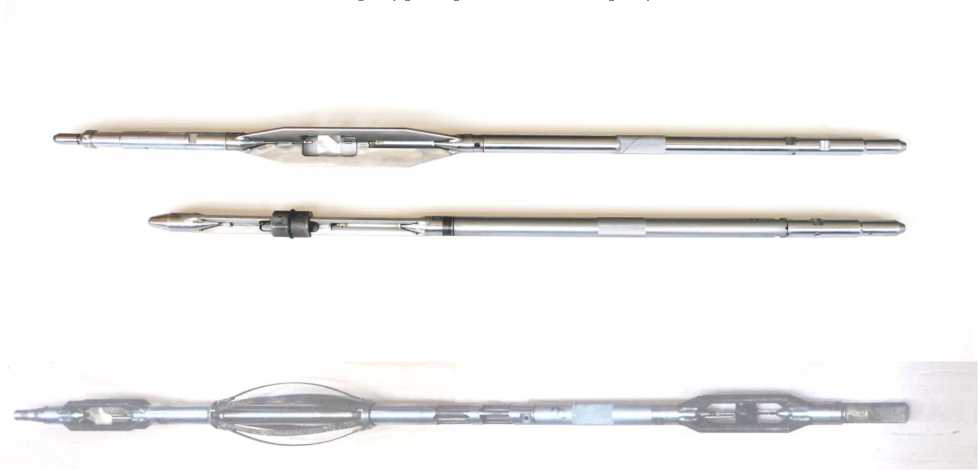

Рисунок 1 - Общий вид аппаратуры «САКМАР-4Д-ЭЦН»

Программное обеспечение «САКМАР-4Д-ЭЦН» можно разделить на 2 группы -встроенное программное обеспечение (ВПО) аппаратуры «САКМАР-4Д-ЭЦН» и внешнее, устанавливаемое на персональный компьютер.

ВПО аппаратуры «САКМАР-4Д-ЭЦН» устанавливается в энергонезависимою память микроконтроллера аппаратуры в производственном цикле на заводе-изготовителя. Текущие значения идентификационных признаков конкретного экземпляра аппаратуры устанавливается в процессе первичной поверки «Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН» и указываются в паспорте на конкретный экземпляр аппаратуры.

Внешнее программное обеспечение «САКМАР-4Д-ЭЦН» представляет собой программу для записи метрологических констант в аппаратуру комплексную скважинную дистанционную «САКМАР-4Д-ЭЦН»:

• 1)    ПО «SIRZ_ConstLoader» для исполнения САКМАР-4Д -45-ЭЦН или САКМАР-4Д-110-ЭЦН;

  ПО «SIRZ_ConstLoader2.0» для исполнения САКМАР-4Д -85-ЭЦН-2Р.

  программы, осуществляют

• 2)

ПО «SIRZ_ConstLoader» и «SIRZ_ConstLoader2.0» запись/чтение метрологических констант в/из памяти прибора и его идентификацию.

Идентификационные данные метрологически значимого ПО приведены в таблице 2.

Таблица 2 -

обеспечения «САКМАР-4Д-ЭЦН»

данные внешнего

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 3

Таблица 4 -

и масса

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.

Таблица 5_____________________________________________________________________________

• -  Комплексный скважинный дистанционный прибор «САКМАР-4Д-ЭЦН»;______________

• -  Комплект запасных, сменных частей, инструмента и принадлежностей согласно ведомости

АЯЖ 2.848.020ЗИ;___________________________________________________________

• -  Паспорт;_________________________________________________________________________

• -  Руководство по эксплуатации АЯЖ 2.848.020-03РЭ (для «САКМАР-4Д-45-ЭЦН»);_______

• -  Руководство по эксплуатации АЯЖ 2.848.020-04РЭ (для «САКМАР-4Д-110-ЭЦН»);______

• -  Руководство по эксплуатации АЯЖ 2.848.020-06РЭ (для «САКМАР-4Д-85-ЭЦН-2Р»);____

• -  Инструкция по поверке АЯЖ 2.848.020 ИС1;_______________________________________

• -  Руководство системного программиста;______________________________________________

• -  Руководство оператора;_______________________________________________________________

• -  Программное обеспечение: программа контроллера, программа калибровки, программа ручного ввода.

Методика измерений согласно документам «Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН. Руководство по эксплуатации. АЯЖ 2.848.020-03 РЭ» (для «САКМАР-4Д-45-ЭЦН»), «Аппаратура комплексная скважинная дистанционная «САКМАР-4Д-ЭЦН. Руководство по эксплуатации. АЯЖ 2.848.020-04 РЭ» (для «САКМАР-4Д-110-ЭЦН»). Руководство по эксплуатации. АЯЖ 2.848.020-06 РЭ» (для «САКМАР-4Д-85-ЭЦН-2Р»).

ГОСТ 26116-84 «Аппаратура геофизическая скважинная. Общие технические условия»; дистанционная

Акционерное общество    «Научно-производственная

(АО НПФ «Геофизика»)

ИНН 0278012129

Адрес: 450097, г. Уфа, ул. Комсомольская, д. 2/1

Тел.: (347) 293-99-10

Е-mail - priem@npf-geofizika.ru

Государственный центр испытаний средств измерений учреждение «ЦСМ Республики Башкортостан» (ГЦИ СИ Башкортостан»)

Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59

Тел.: (347) 276-17-03, факс: (347) 276-74-10

Уникальный номер записи в реестре аккредитованных лиц № 30053-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2024 г. № 1311

Регистрационный № 59602-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы контроля устройств РПН трансформаторов ПКР-2 и их модификация ПКР-2М

Прибор контроля устройств регулирования напряжения трансформаторов под нагрузкой (РПН) ПКР-2 и его модификация ПКР-2М (далее прибор) предназначен для проверки технического состояния резисторных и реакторных устройств РПН как в составе силовых трансформаторов, так и вне их. Прибор измеряет время переключения контактов устройств РПН, угол поворота вала привода РПН в моменты переключений избирателей и контакторов.

Принцип действия прибора основан на регистрации изменений электрического напряжения и силы постоянного тока при переключении контактов устройств РПН. Моменты переключения контактов определяются по изменениям электрического сопротивления цепей между подключенными к проверяемому устройству контактами измерительного кабеля. Интервалы времени (время переключения контактов) определяются счетчиком импульсов тактового гене- ратора.

Угловые перемещения вала привода устройств РПН определяются датчиком угловых перемещений, устанавливаемого на хвостовик вала привода при помощи крепежных приспособлений, входящих в комплект прибора.

Общий вид прибора ПКР-2 и его модификации ПКР-2М представлен на рисунке 1.

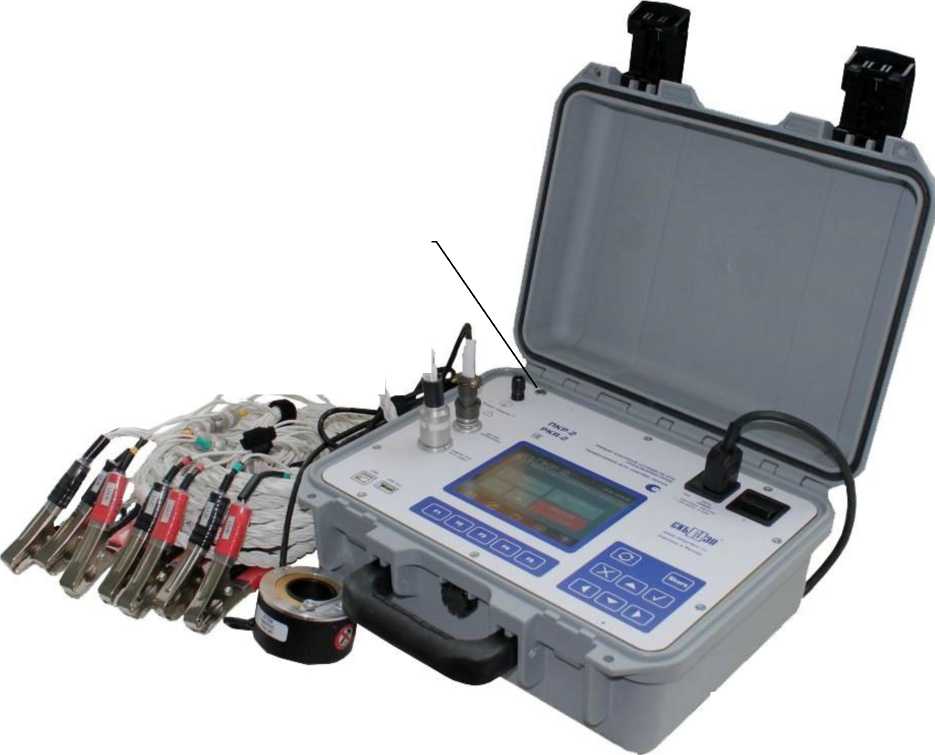

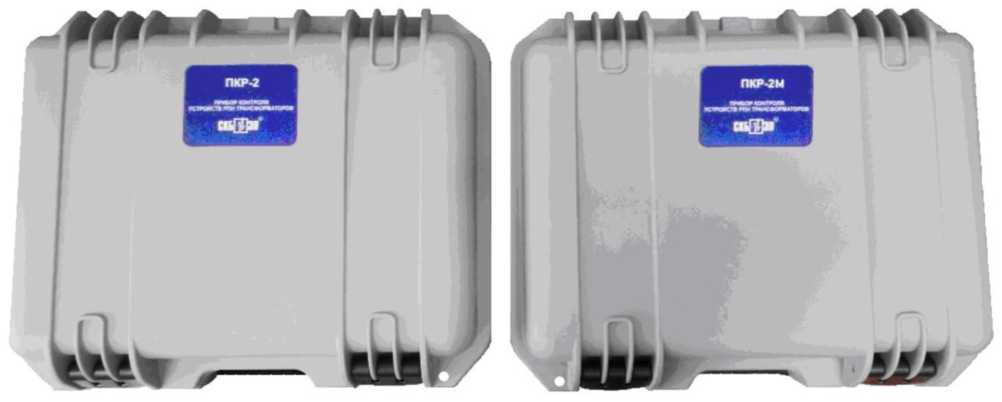

Рисунок 1 - Прибор ПКР-2 и его модификация ПКР-2М

Внутри измерительного блока прибора ПКР-2М установлен аккумулятор. Прибор ПКР-2 выпускается без аккумулятора.

Прибор состоит из измерительного блока, датчика угловых перемещений, комплекта монтажных приспособлений и комплекта кабелей (рисунок 2).

Место пломбировки от несанкционированного доступа представлено на рисунке 2.

Место Для нанесения пломб

z

у ^р

РПН; измерение интервалов времени и угловых перемещений вала привода устройств мерение силы тока, электрического напряжения и электрического сопротивления каждого из измерительных каналов; запись результатов измерений в память прибора в табличной форме, в форме диаграмм и графиков и их передачу в персональный компьютер или на flash накопитель.

Таблица 1 - Идентификационные данные программного обеспечения:

Идентификационные данные (признаки) Идентификационное наименование ПО Номер версии (идентификационный номер) ПО Цифровой идентификатор ПО Другие идентификационные данные

Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Программное обеспечение не оказывает влияния на метрологические характеристики прибора.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Безопасность прибора соответствует требованиям ГОСТ IEC 61010-1:2014, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию.

По электромагнитной совместимости прибор отвечает требованиям, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Знак утверждения типа наносится на панель прибора методом шелкографии; в эксплуатационных документах — на титульном листе печатным способом.

Таблица 4 - Комплектность средства измерений

Приведены в эксплуатационном документе СКБ 135.00.00.000 РЭ.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие Требования;

ГОСТ 12.2.091-2012 (IEC 61010-1:2001) Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;

ТУ 4221-035-41770454-2013 Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Технические условия;

Рекомендация Р 50.2.077-2014 ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения.

Общество с ограниченной ответственностью «СКБ приборостроения» (ООО «СКБ ЭП»), ИНН 3812045829.

Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н Тел.: (3952) 719-148

Факс: (3952) 42-89-21.

E-mail: skb@skbpribor.ru

Восточно- Сибирский филиал Федерального государственного

«Всероссийский     научно-исследовательский     институт

и радиотехнических измерений» (Восточно- Сибирский филиал ФГУП «ВНИИФТРИ») Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Тел/факс: (3952) 46-83-03; факс: (3952) 46-38-48

E-mail: office@vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
