О переоформлении свидетельства об утверждении типа средства измерений № 32317/1 «Измерители электрической прочности жидкостей DPA75 и DTA100E» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями Фирмы «BAUR GmbH» б/д № 201807-11 и № 201807-12 приказываю:

• 1. Внести изменения в описание типа на измерители электрической прочности жидкостей DPA75 и DTA100E, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 38342-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 38342-08 с изменением № 1 «Измерители электрической прочности жидкостей DPA75 и DTA100E. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 июня 2019 г., и распространить действие документа на измерители электрической прочности жидкостей DPA75 и DTA100E, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 32317/1 «Измерители электрической прочности жидкостей DPA75 и DTA100E», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 38342-08, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.               _______

i О' НИЯ О Cn-'TH<H1KATf АП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» сентября 2019 г. № 2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители электрической прочности жидкостей DPA75 и DTA100E

Измерители электрической прочности жидкостей DPA75 и DTA100E (далее -измерители) предназначены для измерений электрической пробивной прочности электроизоляционных жидкостей (минеральные масла, силиконовые масла, эфиросодержащие жидкости) путем измерения напряжения пробоя.

Принцип действия измерителей основан на формировании и измерении высокого напряжения переменного тока, приложенного к испытательной ячейке с испытуемой электроизоляционной жидкостью. При достижении пробоя высокое напряжение отключается и фиксируется. Результаты измерений индицируются на ЖК-дисплее, сохраняются во внутренней памяти прибора или передаются по интерфейсам связи на внешний компьютер.

Измерители обеспечивают проведение испытаний как по стандартным, так и по индивидуальным (заданным оператором) процедурам. Сосуд для испытаний (испытательная ячейка) и электроды конфигурируются отдельно для конкретного стандарта испытаний.

Процесс управления всеми функциями измерителей осуществляется через систему меню с помощью функциональных клавиш. Измерители имеют индикацию режимов работы. Для привязки результатов измерений ко времени в приборах имеются календарь и часы.

Измерители имеют электронную систему контроля RBM, отслеживающую линейность и скорость подъема испытательного напряжения в пределах заданного допуска.

Для контроля температуры испытуемой изоляционной жидкости измерители снабжены встроенным температурным датчиком.

Приборы снабжены режимом автокалибровки, запускающимся перед каждым измерением.

В измерителях предусмотрена комплексная система обеспечения безопасности, включая возможность отключения высокого напряжения при случайном открытии крышки.

Встроенный в измерители матричный принтер позволяет выводить на печать протокол испытаний.

Основные узлы измерителей: источник питания, высоковольтный трансформатор, сосуд (испытательная ячейка) с испытательными электродами и датчиком температуры, блок управления, мембранная клавиатура, ЖК-дисплей, принтер, схема интерфейса.

Измерители DPA75 и DTA100E отличаются значением испытательного напряжения, габаритами, массой.

Измерители DPA75 выпускаются в виде двух модификаций: DPA75 и DPA75C отличающихся видом ЖК-дисплея (монохромный или цветной), интерфейсами связи с внешним компьютером (RS-232 или USB), формой корпуса, габаритами, массой.

Общий вид средств измерений представлен на рисунках 1-3.

Конструктивно измерители выполнены в настольных экранированных корпусах с диэлектрическими ножками, откидной крышкой и ручками для переноски.

Под откидной крышкой располагается камера для испытательной ячейки.

На передней панели расположены встроенный принтер, ЖК-дисплей и кнопки управления. На задней панели расположены разъем сети питания, клемма заземления и разъемы интерфейсов RS-232 или USB.

Для предотвращения несанкционированного доступа к внутренним частям измерителей осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель прибора.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1-3.

Измерители относятся к ремонтируемым и восстанавливаемым изделиям.

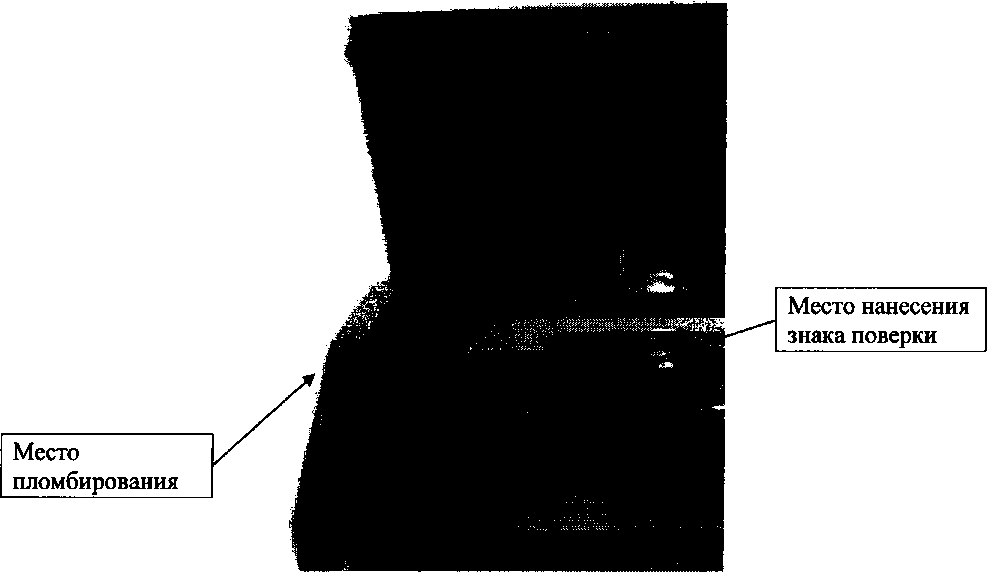

Рисунок 1 - Общий вид измерителей DPA75

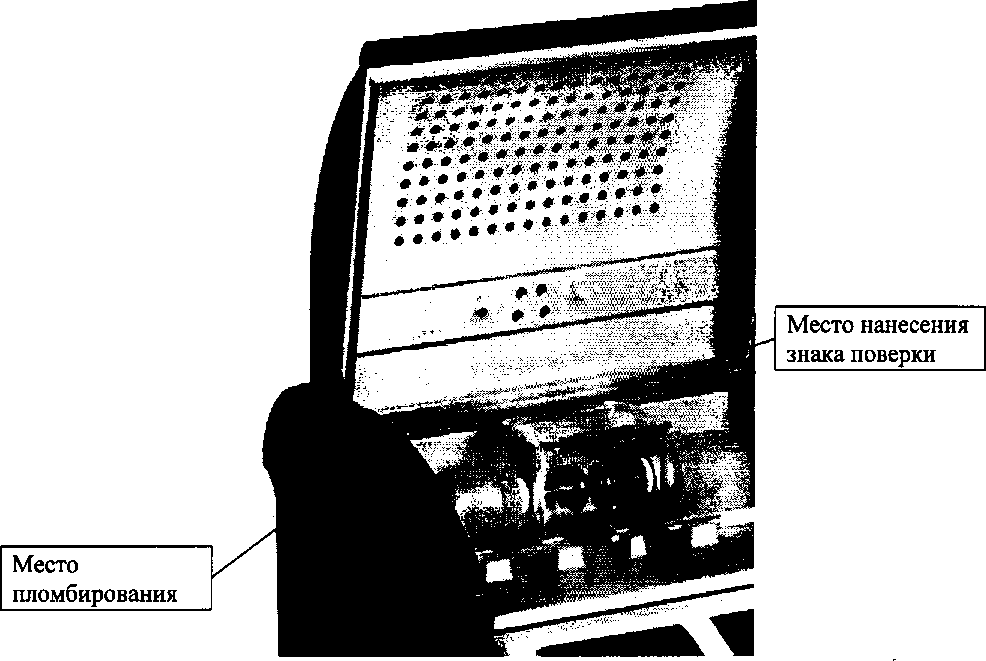

Рисунок 2 - Общий вид измерителей DPA75C

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на лицевую панель прибора способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 38342-08 «Измерители электрической прочности жидкостей DPA75 и DTA100E. Методика поверки», с изменением № 1, утвержденному ФГУП «ВНИИМС» 27.06.2019 г.

Основные средства поверки: делитель напряжения ДН-50э (регистрационный номер в Федеральном информационном фонде № 54883-13); вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде № 52147-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель прибора.

приведены в эксплуатационном документе.
