МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700A0AC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1743

Лист № 1 Регистрационный № 32725-06 Всего листов 4

ЛАСОВАН

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи пьезоэлектрические ультразвуковые специализированные серии «ПРОМПРИБОР»

Преобразователи пьезоэлектрические ультразвуковые специализированные серии «ПРОМПРИБОР» (далее - преобразователи) предназначены для:

- неразрушающего контроля качества железнодорожного пути в условиях эксплуатации путевыми службами железной дороги;

- монтажа в блоки преобразователей для съемных и мобильных средств ультразвуковой дефектоскопии железнодорожных рельсов;

- монтажа в ручные преобразователи.

По своей конструкции и характеристикам преобразователи совместимы для работы с приборами УДС2-73, РДМ-1М, РДМ-2, РДМ-33, АВИКОН-01, Поиск-10Э, АДС-02 и другими.

Преобразователи могут применяться в комплекте с ультразвуковыми дефектоскопами для контроля качества продукции при ее изготовлении и эксплуатации в различных отраслях промышленности.

Преобразователи представляют собой электроакустические устройства, преобразующие электрические колебания в механические и обратно посредством прямого и обратного пьезоэффекта. Основой пьезоэлектрического преобразователя является пьезоэлемент. Пьезоэлемент представляет собой механическую колебательную систему с распределенными параметрами. При совпадении частоты внешнего электрического напряжения с частотой механических собственных колебаний пьезоэлемента возникает резонанс на частоте собственных колебаний, который слабо зависит от внешних условий.

Конструктивно преобразователи состоят из: корпуса, разъема подключения кабеля соединительного "ПЭП-дефектоскоп", крышки, протектора, пьезоэлемента, согласующего слоя, демпфера и электрического согласования. Корпуса преобразователей изготовлены из титановых либо медных сплавов с высокой износостойкостью.

Преобразователи (в зависимости от типа и схем прозвучивания) обеспечивают контроль всего сечения рельса в проекции шейки, контроль рабочей грани, нерабочей грани и центральной части головки рельса, контроль болтовых отверстий, сварных стыков и отдельных сечений рельсов.

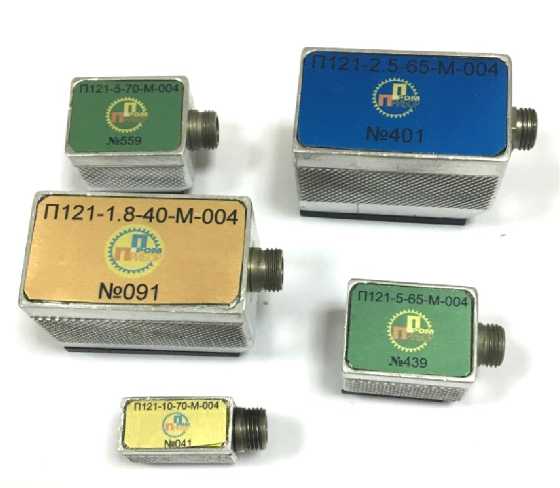

Внешний вид преобразователей пьезоэлектрических ультразвуковых специализированных серии «ПРОМПРИБОР» представлен на рисунке 1.

Пломбировка от несанкционированного доступа не предусмотрена.

Рисунок 1 - Общий вид преобразователей пьезоэлектрических ультразвуковых специализированных серии «ПРОМПРИБОР»

Таблица 1 - Метрологические и технические характеристики

Коэффициент преобразования Кии и его отклонение от номинального значения, угол ввода а в сталь и его отклонения от номинального значения, ширина диаграммы направленности (ДН), мертвая зона по стандартному образцу СО-3Р соответствуют таблице 2.

Таблица 2

Знак утверждения типа наносится на этикетку преобразователя типографским методом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к преобразователям пьезоэлектрическим ультразвуковым специализированным серии «ПРОМПРИБОР»

ТУ 4276-022-76005454-2006 «Преобразователи пьезоэлектрические ультразвуковые специализированные серии «ПРОМПРИБОР». Технические условия».

Изготовитель: Общество с ограниченной ответственностью «Научно-производственное предприятие ПРОМПРИБОР» (ООО "НПП "ПРОМПРИБОР") Адрес: 105318, г. Москва, улица Ткацкая , д.1.

Тел./факс: (495) 580-37-77;

Е-mail: pp@ndtprompribor.ru;

Сайт: www.ndtprompribor.ru

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1743

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
