МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ¹¹²²

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполнением нЛСУоящего приказа оставлякхза собой Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен; с 27,12,2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «4» мая 2022 г. № 1122

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «4» мая 2022 г. № 1122

Лист № 1 Регистрационный № 63973-16 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры нефти микроволновые МВН-1

Влагомеры нефти микроволновые МВН-1 (далее - влагомеры) предназначены для непрерывного автоматического измерения объемного влагосодержания нефти и нефтепродуктов в объемных долях в транспортном трубопроводе.

Измерение влагосодержания нефти влагомером основано на поглощении водой СВЧ-энергии.

Влагомер состоит из первичного преобразователя (далее - датчик), электронного блока обработки (далее - блок обработки) и соединительной линии. В датчике, с помощью СВЧ модуля, через диэлектрические окна, осуществляется измерение поглощения СВЧ энергии эмульсией нефть-вода. Уровень поглощения регистрирует контрольный детектор. Опорный детектор служит для компенсации дрейфа мощности облучения. Кроме того, первичный преобразователь влагомера содержит в себе термодатчик контроля температуры корпуса. Сигналы контрольного детектора, опорного детектора и термодатчика обрабатываются в измерительной плате и в виде цифровых импульсов поступают на соединительную линию влагомера.

Блок обработки, через соединительную линию, обеспечивает датчик влагомера искробезопасным электрическим питанием, принимает цифровой код температуры корпуса датчика и цифровой код, пропорциональный влагосодержанию протекающей через датчик эмульсии. В блоке обработки методом кусочно-линейной аппроксимации цифровому коду присваивается величина влагосодержания, вносится температурная коррекция и результат индицируется в цифровом виде на индикаторе вместе с температурой корпуса датчика. Результат обработки так же может быть получен на интерфейсе блока в виде стандартного токового сигнала (4-20) мА, RS485 или HART. Блок обработки может индицировать и выдавать на интерфейс результат как влагосодержания по объему, так и влагосодержания по массе. Для пересчета объемного влагосодержания в массовое, блок обработки может принимать токовый сигнал (4-20) мА от плотномера или плотность нефти может быть введена с клавиатуры блока. Электронный блок обработки также осуществляет ряд сервисных и контрольных функций по настройке и диагностике как самого блока, так и датчика влагомера.

Влагомеры МВН-1 выпускаются в модификациях и исполнениях, отличающихся диапазоном измерений и конструкцией первичного преобразователя:

- отрезок трубопровода с двумя присоединительными фланцами и двумя оболочками на теле трубы (основное исполнение);

- фланец с одной оболочкой на теле, зажимаемый при монтаже между присоединительными фланцами (исполнение -01).

Первичный измерительный преобразователь влагомера соответствует требованиям ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99, имеет маркировку взрывозащиты "1ExibIIAT3 Х" и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3. ПУЭ и другими директивными документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

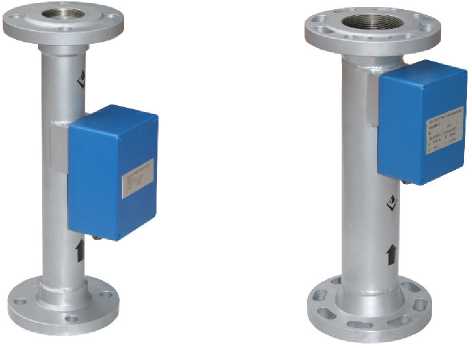

Рисунок 1 - Первичный преобразователь влагомера МВН-1.

Основное исполнение (слева) и исполнение -01 (справа).

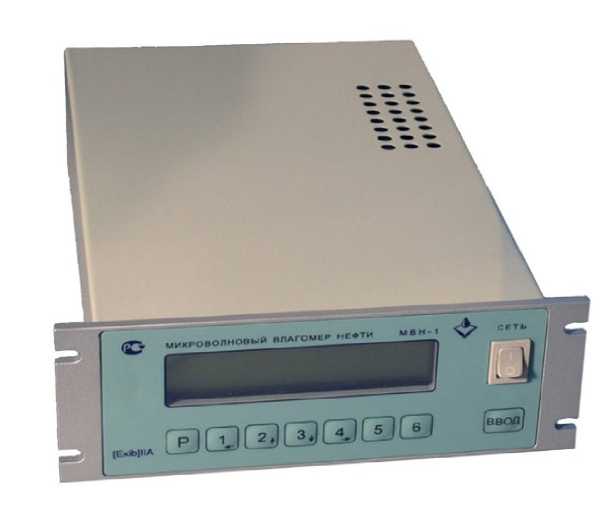

Рисунок 2 - Блок обработки влагомера МВН-1

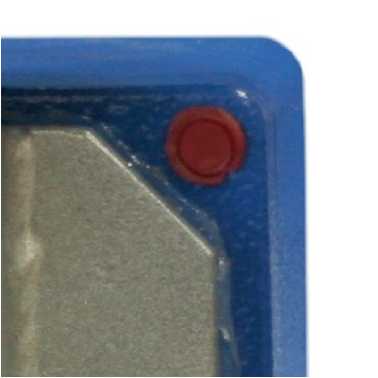

Рисунок 3 - Места пломбировка влагомера МВН-1

Уровень защиты датчика от поражения человека электрическим током соответствует классу III по ГОСТ 12.2.007.0-75. Датчик от проникновения пыли, влаги и внешних предметов имеет степень защиты IP54 по ГОСТ 14254-96.

Блок обработки влагомера с входными искробезопасными цепями уровня "ib" имеет маркировку взрывозащиты "[Ex ib]IIA", соответствует ГОСТ Р 51330.10-99 и предназначен для установки вне взрывоопасных зон. Уровень защиты блока обработки от поражения человека электрическим током соответствует классу 0I по ГОСТ 12.2.007.0-75. Блок обработки от проникновения пыли, влаги и внешних предметов имеет степень защиты IP20 по ГОСТ14254-96.

Параметры анализируемой среды:

• - линейная скорость потока через датчик, м/с                              от 0,5 до 3,5

• - диапазон температур, °С                                          от 0 до плюс 80

• - остаточное содержание газа, %, не более

• - содержание серы, массовая доля, %, не более

• - давление в трубопроводе, МПа, не более

является встроенным.

Идентификационные данные встроенного программного обеспечения влагомера МВН-1 указаны в таблице 1.

Таблица 1. Идентификационные данные программного обеспечения.

Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе прибора, не позволяющей без ее нарушения, получить доступ к программирующему разъёму.

Программное обеспечение исключает возможность модификации или удаление данных через интерфейсы пользователя.

Доступ к калибровочным коэффициентам защищен посредством пароля.

Уровень защиты программного обеспечения от непреднамеренных и

преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2. Метрологические и технические характеристики.

** Длина кабеля может быть увеличена при сопротивлении каждого провода не более

5,6 Ом и соблюдения требований к соединительному кабелю._____________________

Знак утверждения типа

наносится в верхней левой части лицевой панели блока обработки и на первом листе руководства по эксплуатации, посередине и выше на 40 мм наименования «Влагомер нефти микроволновый МВН-1».

Комплектность средства измерений Комплект поставки влагомеров соответствует таблице 3.

Таблица 3. Комплектность средства измерений.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на влагомеры нефти микроволновые МВН-1.

ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов».

Влагомер нефти микроволновый. Технические условия ТУ 4318-003-43717286-2003.

Акционерное      общество      Научно-производственное      предприятие

«Нефтесервисприбор» (АО НПП «Нефтесервисприбор»)

ИНН 6450941930

Адрес: Россия, 410038, г.Саратов, 2-й Соколовогорский проезд, д.2

Телефон: +7 (8452) 751599, факс +7 (8452) 751866

Web-сайт: nsp-sar.ru

E-mail: gva@nsp-sar.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А

ИНН 1660007420 КПП 166001001

Тел. (843) 272-70-62, Факс (843) 272-00-32

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 23.01.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «4» мая 2022 г. № 1122

Лист № 1 Регистрационный № 29868-12                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры сырой нефти лабораторные ВСН-Л

Влагомеры сырой нефти лабораторные ВСН-Л предназначены для измерений объёмного влагосодержания в нефти в % объемной доли воды.

Принцип действия влагомеров сырой нефти лабораторных ВСН-Л основан на диэлькомет-рическом и оптическом методе измерения объёмного влагосодержания нефти.

Диэлькометрический метод представляет собой метод измерения полного комплексного сопротивления первичного преобразователя при протекании через него водонефтяной смеси, служащего параметром для определения влагосодержания нефти. Конструктивно первичный преобразователь (диэлькометрический датчик) выполнен в виде цилиндрического конденсатора, между электродами которого прокачивается проба нефти.

Оптический метод основан на поглощении водонефтяной смесью инфракрасного излучения, которое измеряется и служит параметром для определения влагосодержания нефти. Оптический датчик состоит из источника света и фотоприемника, между которыми прокачивается водонефтяная смесь.

Влагомеры сырой нефти лабораторные ВСН-Л выпускаются в трёх модификациях:

• - влагомеры сырой нефти лабораторные ВСН-Л-01 - предназначены для градуировки и поверки влагомеров сырой нефти ВСН-2 на месте эксплуатации (без демонтажа). Используется диэлькометрический и оптический метод;

• - влагомеры сырой нефти лабораторные ВСН-Л-02 - предназначены для измерения объёмного содержания воды в пробах нефти в диапазоне от 0 % до 100 %. Используется диэлькометрический и оптический метод;

• - влагомеры сырой нефти лабораторные ВСН-Л-03 - предназначены для измерения объёмного содержания воды в пробах нефти в диапазоне от 0 % до 100 %, при этом, пробы с содержанием воды свыше 60% разбавляются «сухой» нефтью этого же сорта. Используется только диэлькометрический метод.

Влагомеры сырой нефти лабораторные ВСН-Л состоят из блоков измерительных и блоков пробоподготовки. В состав блока пробоподготовки входят: насос, двигатель, диэлькометрический датчик, оптический датчик. У влагомеров сырой нефти лабораторных с модификацией ВСН-Л-03 в составе блока пробоподготовки оптический датчик отсутствует. Блок измерительный конструктивно состоит из корпуса, внутри которого установлена плата питания и связи с датчиком, плата индикации с кнопками управления.

Влагомеры сырой нефти лабораторные ВСН-Л применяются в нефтяной, нефтехимической и других областях промышленности для обеспечения измерительных операций при эксплуатации во взрывобезопасных помещениях.

является встроенным. Функция встроенного программного обеспечения - расчет объёмного влаго-содержания нефти по данным оптического и диэлькометрического датчиков. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием микроконтроллера с встроенной памятью программ.

Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя.

Программное обеспечение защищено пломбированием корпуса блока измерительного от проникновения пломбировочной наклейкой.

Программное обеспечение не влияет на метрологические характеристики влагомеров ВСН-Л.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

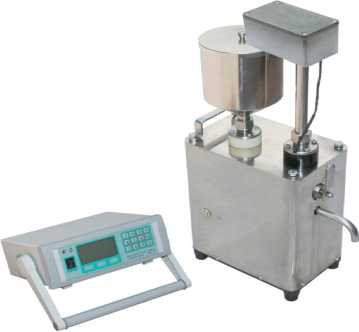

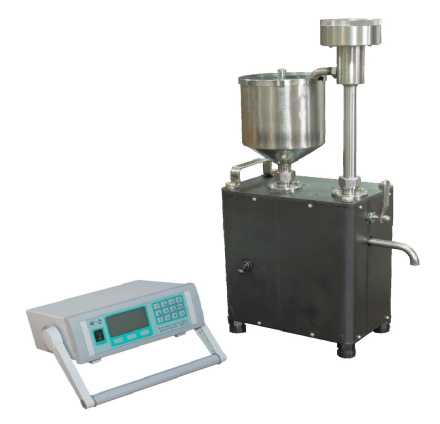

Рисунок 1 - Общий вид влагомеров сырой нефти лабораторных ВСН-Л-01 и ВСН-Л-02

Рисунок 2 - Общий вид влагомеров сырой нефти лабораторных ВСН-Л-03

Рисунок 3 - Схема пломбировки влагомеров

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится в верхней левой части лицевой панели блока измерительного методом наклейки и в верхнем левом углу титульного листа руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов».

Влагомеры сырой нефти лабораторные ВСН-Л. Технические условия ТУ 4318-00443717286-2012.

Акционерное общество Научно-производственное предприятие «Нефтесервисприбор» (АО НПП «Нефтесервисприбор»)

ИНН 6450941930

Адрес: 410038, г.Саратов, 2-й Соколовогорский проезд, д.2

Тел/факс (8452) 751599, 751866

Web-сайт: www.nsp-sar.ru

E-mail: gva@nsp-sar.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А

ИНН 1660007420 КПП 166001001

Тел. (843) 272-70-62, Факс (843) 272-00-32

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 23.01.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «4» мая 2022 г. № 1122

Лист № 1 Регистрационный № 51724-12 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Солемеры нефти автоматические лабораторные САН-Л

Солемеры нефти автоматические лабораторные САН-Л предназначены для измерения массовой концентрации хлористых солей в нефти.

Принцип действия солемеров основан на электрометрическом методе анализа.

Солемеры состоят из следующих основных составных частей:

- датчика солемера с полупроводниковым термометром;

- блока измерительного;

- блока подготовки водных вытяжек.

Датчик представляет собой устройство для преобразования информации о концентрации солей в водной вытяжке в электрическое сопротивление, которое зависит от измеряемой величины. Конструктивно датчик выполнен в виде трех плоскопараллельных электродов. Для компенсации изменения показаний солемера от температуры измеряемой среды в датчике предусмотрен полупроводниковый термометр, основой которого является микросхема. Полупроводниковый термометр объединен с электродами в один блок. На выводах электродов установлена промежуточная плата, которая проводами соединена с интерфейсной платой. Интерфейсная плата подсоединена к разъему связи с блоком измерительным.

Блок измерительный конструктивно состоит из пластикового корпуса, внутри которого установлена печатная плата. К ней, на стойках, прикреплен матричный жидкокристаллический индикатор. На плате установлены также: микропроцессор, микросхема памяти для хранения коэффициентов и результатов измерения, микросхема часов реального времени, АС-DC преобразователь, узел связи с датчиком и DC-DC преобразователь питания датчика.

Блок подготовки водных вытяжек хлористых солей из нефти представляет собой штатив, в верхней части которого размещены тахометр, таймер, электродвигатель с лопаткой для перемешивания пробы нефти с дистиллированной водой. Ниже двигателя размещена специальная делительная воронка.

Солемеры нефти САН-Л имеют модификацию: САН-ЛВ - солемеры воды автоматические переносные для измерения массовой концентрации солей в пробах воды.

является встроенным. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе блока обработки, не позволяющей без ее нарушения получить доступ к схеме прибора. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к калибровочным коэффициентам защищен посредством пароля.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий согласно Р 50.2.077-2014.

Датчик

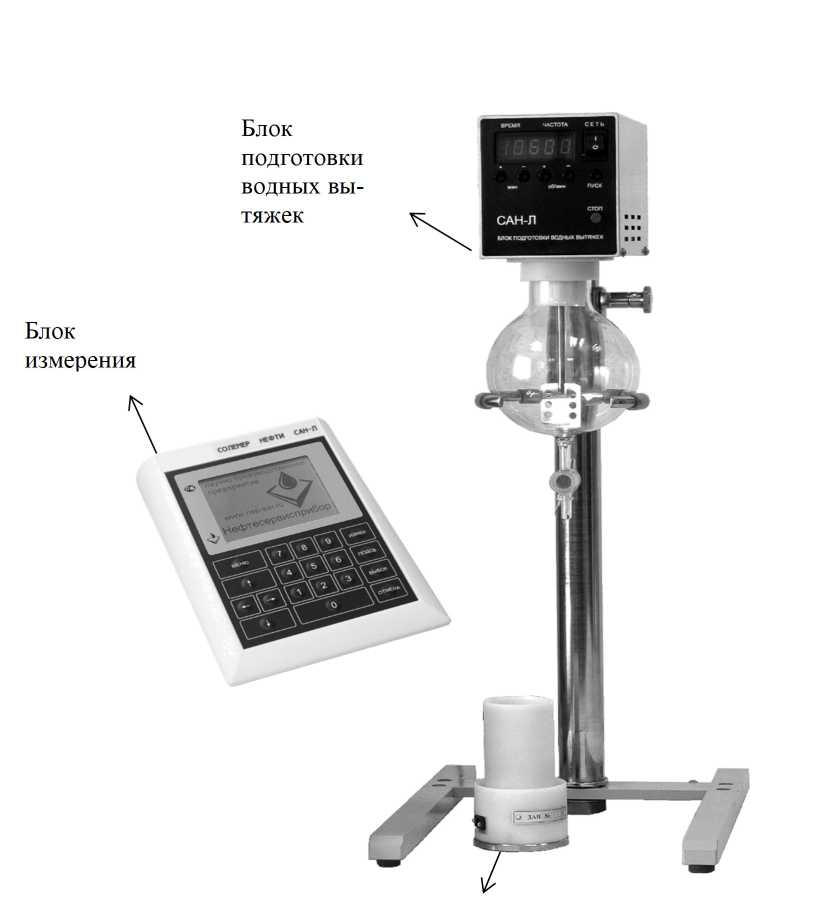

Рисунок 1 - Общий вид солемера САН-Л

блок измери-тельныййй

датчик

кабели

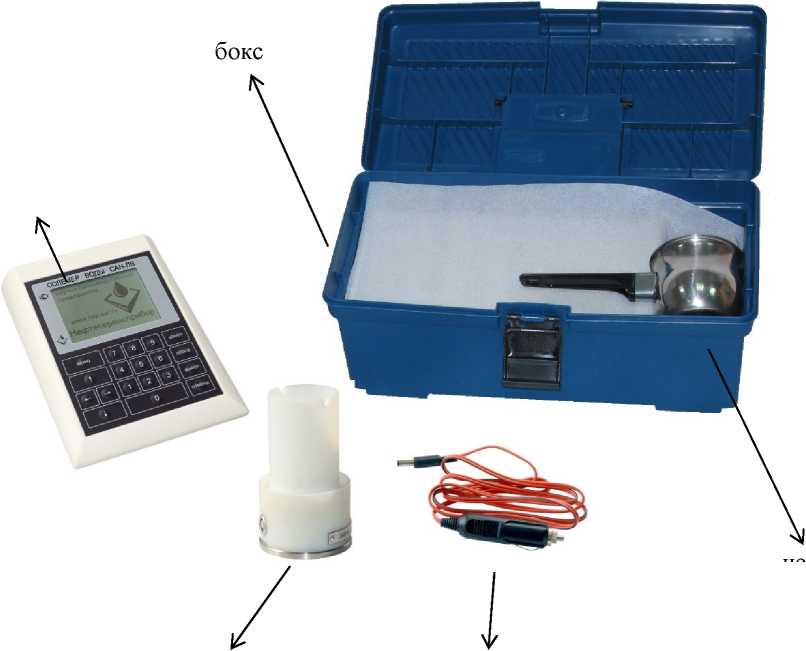

Рисунок 2 - Общий вид солемера С АН-ЛВ

пломбировочная

наклейка

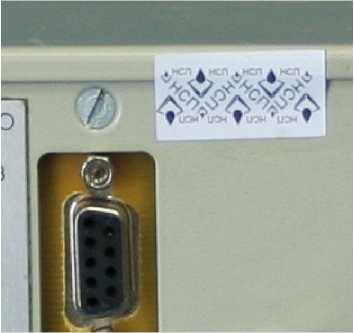

Рисунок 3 - Схема пломбирования солемеров

Пломбировочная пленка наклеивается на задней стенке блока измерительного.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится в верхней левой части лицевой панели блока измерительного методом наклейки и в центре титульного листа руководства по эксплуатации типографским способом.

Комплект поставки должен соответствовать таблице 4.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений содержатся в руководствах по эксплуатации САН-Л. 00.00.000РЭ и САН-ЛВ 00.00.000РЭ.

ТУ 4215-005-43717286-2012. «Солемеры нефти автоматические лабораторные САН-Л. Технические условия».

Акционерное общество Научно-производственное предприятие «Нефтесервиспри-бор» (АО НПП «Нефтесервисприбор»)

ИНН 6450941930

Адрес: Россия, 410038, г.Саратов, 2-й Соколовогорский проезд, д.2

Телефон: +7 (8452) 751599, факс +7 (8452) 751866

Web-сайт: nsp-sar.ru

E-mail: gva@nsp-sar.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7 (843) 272-70-62. Факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «4» мая 2022 г. № 1122

Лист № 1 Регистрационный № 24604-12 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры сырой нефти ВСН-2

Влагомеры сырой нефти ВСН-2 предназначены для измерения объёмной доли воды (в %) в нефти, нефтепродуктах и других жидкостях органического происхождения после сепарации газа при транспортировке по технологическим трубопроводам.

Принцип действия влагомеров основан на методе измерения полного комплексного сопротивления первичного преобразователя с протекающей через него водо-нефтяной смесью с последующим преобразованием измеренной величины в цифровой сигнал, далее - в числовое значение влагосодержания (%, об. доля), которое выводится на индикатор блока обработки и внешние устройства регистрации данных.

В модификациях влагомеров ВСН-2-КМ-ХХ (где КМ - комбинированный метод, ХХ - номинальный диаметр проходного сечения - 50 или 80 мм), кроме метода измерения полного комплексного сопротивления, дополнительно применяется метод поглощения водо-нефтяной смесью инфракрасного излучения (оптическое поглощение) с последующей совместной обработкой результатов двух методов измерения.

Влагомеры функционально состоят из   первичного измерительного

преобразователя, блока обработки и соединительного кабеля, обеспечивающего их связь.

Влагомеры выпускаются в модификациях и исполнениях, которые отличаются: исполнением первичного измерительного преобразователя по номинальному диаметру (50, 80, 100, 150, 200) и конфигурации (прямоточное, угловое, полнопоточное), диапазонами измерений влагосодержания в %, об. доля, (0-10; 0-30; 0-60; 0-100), исполнением блока обработки (наличие клавиатуры и индикации), наличием в комплекте влагомера магнитоиндукционного датчика расходомера для возможности работы в составе автоматизированных групповых замерных установок (АГЗУ), примененными методами измерения. Примеры обозначений и краткое описание модификаций и исполнений:

ВСН-2-50-10 - модификация в комплекте с первичным измерительным преобразователем DN 50 в прямоточном исполнении с аксиальными электродами (дополнительным индексом не обозначается), диапазон измерений от 0 % до 10 %, об. доля. Модификация выпускается с диапазонами измерения 0 % до 10 %, от 0 % до 30 %, от 0 % до 60 %, от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем DN 50 и 80;

ВСН-2-50-60-01 - модификация в комплекте с первичным измерительным преобразователем DN 50 в угловом исполнении, диапазон измерений 0 % до 60 %, об. доля, (индекс модификации - 01). Модификация выпускается с диапазонами измерения от 0 % до 10 %, от 0 % до 30 %, от 0 % до 60%, от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем DN 50 и 80;

ВСН-2-50-02 - модификация в комплекте с первичным измерительным преобразователем DN 50 и магнитоиндукционным датчиком в прямоточном исполнении в комплекте с магнитоиндукционным датчиком расходомера (индекс модификации - 02), адаптированная для работы в составе АГЗУ. Модификация выпускается с диапазоном измерения от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем DN 50, 80 и 100;

ВСН-2-50-03 - модификация в комплекте с первичным измерительным преобразователем DN 50 в угловом исполнении, блок обработки без клавиатуры и индикации (индекс модификации - 03). Модификация выпускается с диапазоном измерения от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем DN 50 и 80;

ВСН-2-ПП-150-100 - модификация в комплекте с первичным измерительным преобразователем DN 150, диапазон измерений от 0 % до 100 %, об. доля, первичный измерительный преобразователь в полнопоточном исполнении (ПП) с системой плоских электродов, электрическое поле которых охватывает сечение трубопровода. Модификация ПП выпускается с диапазонами измерения от 0 % до 10 %, от 0 % до 30 %, от 0 % до 60 %, от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем DN 100, 150 и 200;

ВСН-2-КМ-50 - модификация в комплекте с первичным измерительным преобразователем DN 50, имеющая дополнительный узел оптического измерения. Модификация КМ выпускается с диапазоном измерения от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем в угловом исполнении с DN 50 и 80.

По выбору заказчика влагомеры могут быть укомплектованы блоком обработки в исполнении с клавиатурой и индикацией, либо без клавиатуры и индикации.

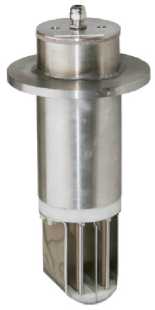

Рисунок 1 - Первичный измерительный преобразователь влагомеров ВСН-2-50 и ВСН-2-80 в прямоточном исполнении

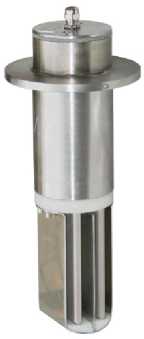

Рисунок 2 - Первичный измерительный преобразователь влагомеров ВСН-2-50-01 и ВСН-2-80-01 в угловом исполнении

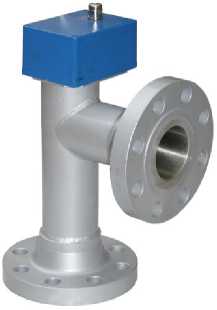

Рисунок 3 - Первичный измерительный преобразователь влагомеров ВСН-2-ПП-100, ВСН-2-ПП-150 и ВСН-2-ПП-200 в полнопоточном исполнении.

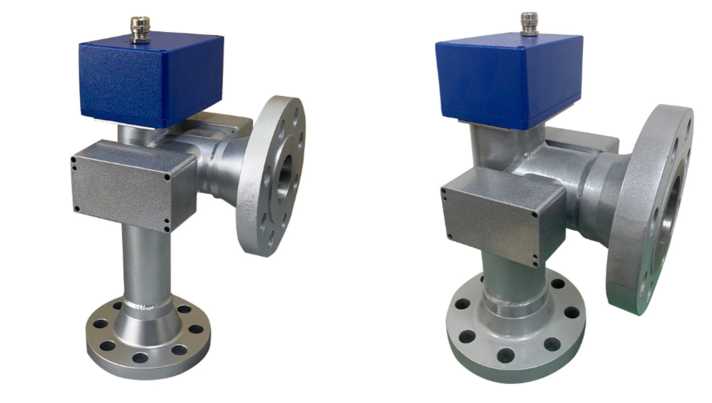

Рисунок 4 - Первичный измерительный преобразователь влагомеров ВСН-2-КМ-50 и ВСН-2-КМ-80 с применением комбинированного метода измерения.

Рисунок 6 - Исполнение блока обработки без клавиатуры и индикации

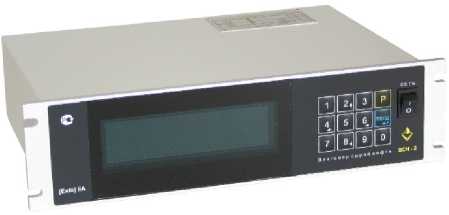

Рисунок 5 - Исполнение блока обработки с клавиатурой и индикацией

Рисунок 7 - Места пломбирования блока обработки влагомеров ВСН-2

является встроенным. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе блока обработки, не позволяющей без ее нарушения получить доступ к схеме прибора. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к калибровочным коэффициентам защищен посредством пароля.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий согласно Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Продолжение таблицы 3

наносится в верхней левой части лицевой панели блока обработки и на первом листе руководства по эксплуатации, посередине и выше на 40 мм наименования «Влагомер сырой нефти».

с блоком клавиатуры и индикации приведена в таблице 4, без блока клавиатуры и индикации приведена в таблице 5

Таблица 4 - Комплектность средства измерений с блоком клавиатуры и индикации

* только для модификаций для ВСН-2- ... -02

Таблица 5 - Комплектность средства измерений без блока клавиатуры и индикации

* только для модификаций для ВСН-2- ... -02

Методика (методы) измерений содержится в разделе 4.3 (или 5.3) руководства по эксплуатации ВСН-2.00.00.000РЭ

• 1. ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов».

• 2. Влагомеры сырой нефти ВСН-2. Технические условия. ТУ 4318-002-437172862002.

Акционерное     общество     Научно-производственное     предприятие

«Нефтесервисприбор» (АО НПП «Нефтесервисприбор»)

ИНН 6450941930

Адрес: Россия, 410038, г.Саратов, 2-й Соколовогорский проезд, д.2

Телефон: +7 (8452) 751599, факс +7 (8452) 751866

Web-сайт: nsp-sar.ru

E-mail: gva@nsp-sar.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7 (843) 272-70-62. Факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
