ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии ^от «21 » _____^{2024 г}.   ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2024 г. № 2740

Регистрационный № 43558-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости кондуктометрические АЖК-31

Анализаторы жидкости кондуктометрические АЖК-31 (далее предназначены для измерения удельной электрической проводимости анализируемой жидкости (растворов кислот, щелочей, солей) и автоматического приведения результатов измерения к заданной температуре, а также преобразования УЭП этих растворов в значение концентрации при заданной температуре жидкости.

Принцип действия анализаторов с контактным датчиком основан на измерении электрической проводимости жидкости, которая вызвана переменным электрическим полем, приложенным к электродам датчика.

Принцип действия анализаторов с индуктивным датчиком основан на измерении влияния электрической проводимости жидкости на работу индуктивного преобразователя, представляющего собой два связанных между собой трансформатора. Контур жидкости, омывающей датчик, является общим витком вторичной обмотки питающего и первичной обмотки измерительного трансформаторов. Напряжение вторичной обмотки измерительного трансформатора пропорционально электрической проводимости жидкостного витка.

Анализаторы имеют девять модификаций, отличающихся конструктивным и функциональным исполнением, диапазонами измерений УЭП или концентрации, назначением, конструкционными материалами, длиной погружной части датчика, а также наличием или отсутствием выходных аналоговых сигналов постоянного тока и/или цифровых интерфейсных сигналов (RS-485).

Анализаторы представляют собой средство измерения непрерывного действия, состоящее, в зависимости от модификации, из первичного преобразователя (ПП) с датчиком УЭП проточного или погружного типа и измерительного прибора (ИП) (модификации АЖК-3101, АЖК-3101М, АЖК-3101ВП, АЖК-3122), из датчика и ИП (модификации АЖК-3102, АЖК-3122.П) или только из ПП со встроенным датчиком (модификации АЖК-3110, АЖК-3130). Модификация АЖК-3104 представляет собой лабораторное средство измерения, состоящее из датчика и ИП.

Анализаторы АЖК-31 имеют 9 модификаций. Обозначения модификаций и возможных исполнений представлены в таблице 1.

Таблица 1 - Обозначения модификаций и исполнений АЖК-31

Первичные преобразователи анализаторов АЖК-31хх.И-Ех могут иметь вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ Р 52350.1.

Внешний вид анализаторов, обозначение мест для размещения знака утверждения типа и заводского номера представлены на рисунках 1 - 8. Заводской номер наносится на этикетку (шильдик) в верхней и/или задней части прибора с помощью самоклеящейся плёнки. Формат заводского номера цифровой. Нанесение знака поверки на средство измерений не предусмотрено. Схемы пломбировки от несанкционированного доступа представлены на рисунках 9 - 13.

место нанесения знака

утверждения типа и заводского номера

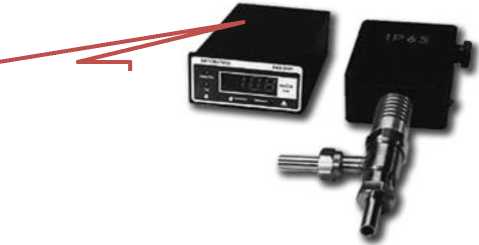

Рисунок 1 - Внешний вид АЖК-3101

место нанесения знака утверждения типа и заводского номера

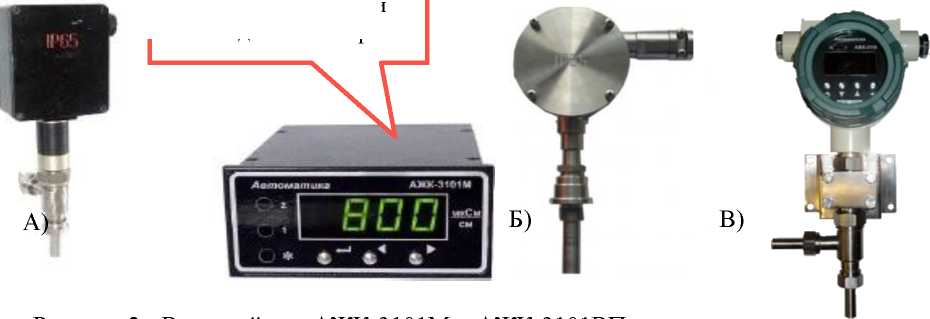

Рисунок 2 - Внешний вид АЖК-3101М и АЖК-3101ВП с различными первичными преобразователями:

А) В корпусе «Д» (из алюминиевого сплава); Б) В корпусе «Н» или «Т» (из нержавеющей сталиили титана); В) В корпусе «И» (из алюминиевого сплава с окном для индикации)

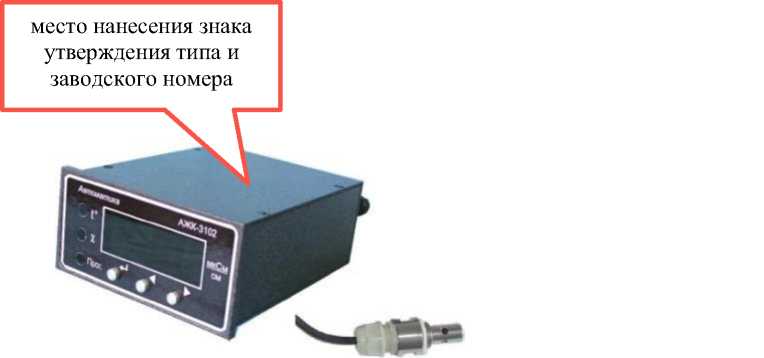

Рисунок 3 - Внешний вид АЖК-3102

место нанесения знака

утверждения типа и заводского номера

Рисунок 4 - Внешний вид АЖК-3104

место нанесения знака утверждения типа и заводского номера

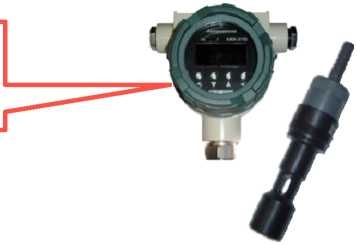

Рисунок 5 - Внешний вид АЖК-3110

место нанесения знака

утверждения типа и заводского номера

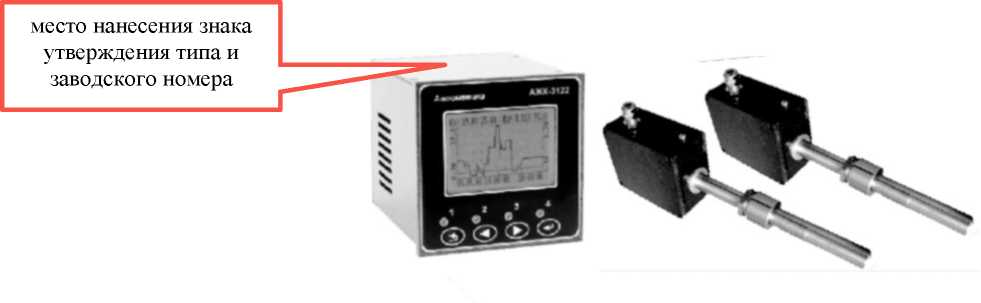

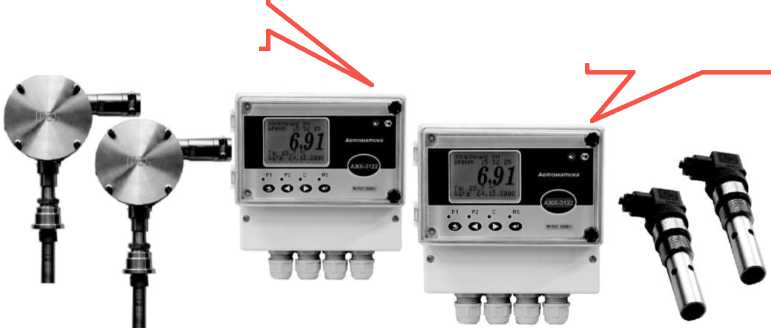

Рисунок 6 - Внешний вид АЖК-3122, АЖК-3122.П (настенные варианты)

Рисунок 7 - Внешний вид АЖК-3122, АЖК-3122.П (щитовой вариант)

место нанесения знака утверждения типа и заводского номера

Рисунок 8 - Внешний вид АЖК-3130

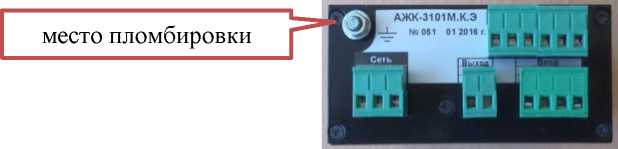

Рисунок 9 - Схема пломбирования АЖК 3101, АЖК-3101М, АЖК-3101ВП, АЖК-3102

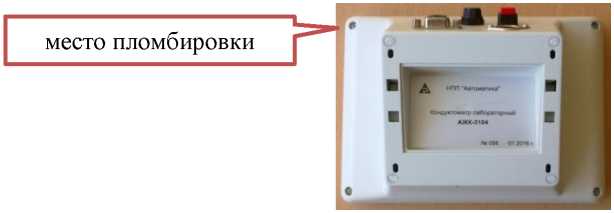

Рисунок 10 - Схема пломбирования АЖК-3104

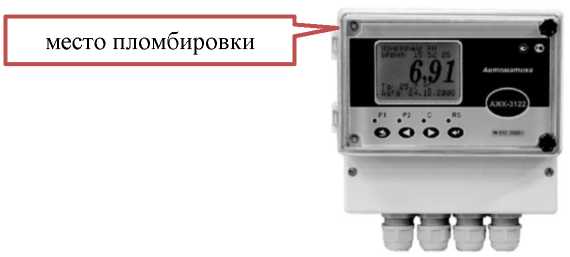

Рисунок 11 - Схема пломбирования ЛЖК-3122, АЖК-3122.П (настенный вариант)

Рисунок 12 - Схема пломбирования АЖК-3122, АЖК-3122.П (щитовой вариант)

место пломбировки

Рисунок 13 - Схема пломбирования ЛЖК-3110, ЛЖК-3130

Лнализаторы имеют встроенное программное обеспечение (далее - ПО) «ЛЖК». ПО реализует функции сбора, обработки, представления, хранения и передачи информации.

ПО идентифицируется при запуске анализаторов после нажатия кнопки «Сеть» путем вывода на экран версии программного обеспечения (модификация ЛЖК-3104) или при входе в соответствующий пункт меню (модификации ЛЖК-3122, ЛЖК-3122.П).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Диапазоны измерений УЭП анализаторами

Таблица 4 - Погрешности измерения УЭП анализаторами

Таблица 5 - Характеристики измерения массовой концентрации растворенных веществ анализаторами

Наименование характеристики

Диапазоны измерений массовой концентрации растворенных веществ ¹⁾ для модификаций АЖК-3101М.К (в том числе с индуктивным датчиком), АЖК-3101ВП.К,  АЖК-3110.К,

АЖК-3122.К, АЖК-3122.К.П, АЖК-3130.К, %: ²⁾

• - азотная кислота HNO3

• - серная кислота H2SO4

• - соляная кислота HCl

• ^- гидроксид натрия NaOH

• - гидроксид калия KOH

• - хлорид калия KCl

• ^- хлорид натрия NaCl

Диапазоны измерений массовой концентрации NaCl для модификаций АЖК-3102.К, мг/л:

• - АЖК-3102.1.К

- АЖК-3102.2.К

- АЖК-3102.3.К

- АЖК-3102.4.К

Таблица 6 - Прочие метрологические и технические характеристики анализаторов

наносится на титульный лист руководства по эксплуатации типографским способом и на верхнюю панель измерительного преобразователя анализаторов с помощью самоклеящейся плёнки.

Таблица 7 - Комплектность анализаторов

приведены в разделе 7 «Порядок работы» документа АВДП.414311.012.02 РЭ «Анализатор жидкости кондуктометрический АЖК-3101. Руководство по эксплуатации»; в разделе 2 «Порядок работы» документа АВДП.414311.001.01 РЭ «Анализатор жидкости кондуктометрический АЖК-3101ВП. Руководство по эксплуатации»; в разделе 7 «Порядок работы» документа АВДП.414311.025 РЭ «Анализатор жидкости кондуктометрический АЖК-3101М.х.АС Руководство по эксплуатации»; в разделе 7 «Порядок работы» документа АВДП.414311.004 РЭ «Анализатор жидкости кондуктометрический АЖК-3102. Руководство по эксплуатации»; в разделе 7 «Порядок работы» документа АВДП.414311.007 РЭ «Анализатор жидкости кондуктометрический АЖК-3104. Руководство по эксплуатации»; в разделе 4 «Использование по назначению» документа АВДП.414311.004.01 РЭ «Анализатор жидкости кондуктометрический АЖК-3110. Руководство по эксплуатации»; в разделе 4 «Использование по назначению» документа АВДП.414311.022.02 РЭ «Анализатор жидкости кондуктометрический АЖК-3122. Руководство по эксплуатации»; в разделе 3 «Использование по назначению» документа АВДП.414311.022 РЭ «Анализатор жидкости кондуктометрический АЖК-3122.х.П Руководство по эксплуатации»; в разделе 4 «Устройство и работа анализатора» документа АВДП.414311.005.01 РЭ «Анализатор жидкости кондуктометрический АЖК-3130. Руководство по эксплуатации».

ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия;

ГОСТ 22171-90 Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия;

Р 50.2.021-2002 Государственная система обеспечения единства измерений. Эталонные растворы удельной электрической проводимости жидкостей. Методика приготовленияи первичной поверки;

ТУ 4215-046-10474265-2009 Анализаторы жидкости кондуктометрические АЖК-31. Технические условия.

Закрытое акционерное общество «Научно-производственное предприятие «Автоматика» (ЗАО «НПП Автоматика»)

ИНН 3329020119

Юридический адрес: 600016, Владимирская обл., г. Владимир, ул. Большая Нижегородская, д. 77, к. 5

Тел./факс +7 (4922) 21-57-42

E-mail: market@avtomatica.ru

Web-сайт: avtomatica.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Тел./факс +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2024 г. № 2740

Регистрационный № 44567-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры КСА-02

Контроллеры КСА-02 (далее - контроллеры) предназначены для измерения и обработки сигналов, поступающих от датчиков и сигнализаторов, установленных на технологическом оборудовании, формирования команд и воздействий на объекты управления, а также для связи с системами вышестоящего уровня.

CT 1CPS 220 - модуль питания от сети переменного тока напряжением 220 В, 50 Гц, выходной ток по шине "+5 В" 10 А;

CT 2CPS 220 - модуль питания от сети переменного тока напряжением 220 В, 50 Гц или от герметичной свинцово-кислотной батареи напряжением 12 В, емкостью 8,5 А^ч, выходной ток по шине "+5 В" 3 А, внешний выход 12 В, 2А;

CT 3CPS 220 - модуль питания от сети переменного тока напряжением 220 В, 50 Гц или от герметичной свинцово-кислотной батареи напряжением 12 В, емкостью 8,5 А^ч, выходной ток по шине "+5 В" 3 А, внешний выход 12 В, 2А;

CT 1CPS 024 - модуль питания от источника постоянного тока напряжением 24 В, выходной ток по шине "+5 В" 10 А;

измерения аналоговых непрерывных электрических сигналов постоянного тока по 8 входам при питании датчиков от внешнего источника;

CT 1ARI 08 - модуль ввода аналоговых сигналов, предназначен для измерения сигналов от термометров сопротивления по 8 входам;

CT 1ATI 08 - модуль ввода аналоговых сигналов, предназначен для измерения сигналов от термоэлектрических преобразователей по 8 входам;

CT 1ACO 04  - модуль вывода аналоговых сигналов, предназначен для

воспроизведения аналоговых сигналов постоянного тока по 4 выходам;

CT 1AIO 06 - модуль ввода/вывода аналоговых сигналов, предназначен для измерения аналоговых непрерывных электрических сигналов постоянного тока по 4 входам с возможностью питания датчиков от модуля и для воспроизведения аналоговых сигналов постоянного тока по 2 выходам;

CT 3DDI 30 - модуль ввода дискретных сигналов предназначен для регистрации дискретных состояний по 30 входам с групповой гальванической развязкой с общим минусом источника питания 24 В с возможностью организации до 8-ми счетных входов;

CT 4DDI 30 - модуль ввода дискретных сигналов предназначен для регистрации дискретных состояний по 30 входам с групповой гальванической развязкой с общим минусом источника питания 24 В;

CT 5DDI 30 - модуль ввода дискретных сигналов предназначен для регистрации дискретных состояний по 30 входам с групповой гальванической развязкой с общим минусом источника питания 12 В с возможностью организации до 8-ми счетных входов;

CT 6DDI 30 - модуль ввода дискретных сигналов предназначен для регистрации дискретных состояний по 30 входам с групповой гальванической развязкой с общим минусом источника питания 12 В;

CT 7DDI 30 - модуль ввода дискретных сигналов предназначен для регистрации дискретных состояний по 30 входам с групповой гальванической развязкой с общим плюсом источника питания 24 В с возможностью организации до 8-ми счетных входов;

CT 8DDI 30 - модуль ввода дискретных сигналов предназначен дискретных состояний по 30 входам с групповой гальванической развязкой источника питания 24 В;

CT 9DDI 30 - модуль ввода дискретных сигналов предназначен дискретных состояний по 30 входам с групповой гальванической развязкой источника питания 12 В с возможностью организации до 8-ми счетных входов;

CT 10DDI 30 - модуль ввода дискретных сигналов предназначен для регистрации дискретных состояний по 30 входам с групповой гальванической развязкой с общим плюсом источника питания 12 В;

CT 1DAI 16 - модуль ввода дискретных сигналов предназначен для регистрации дискретных состояний по 16 гальванически развязанным входам, запитываемых от сети переменного тока 220 В, 50 Гц;

CT 1DIO 29 - модуль ввода/вывода дискретных сигналов предназначен для регистрации дискретных состояний по 24 входам с групповой гальванической развязкой с общим минусом источника питания 12 В и для подключения внешней нагрузки к внешнему источнику питания постоянного тока по 5 выходам с групповой гальванической развязкой;

CT 2DIO 29 - модуль ввода/вывода дискретных сигналов предназначен для регистрации дискретных состояний по 24 входам с групповой гальванической развязкой с общим плюсом источника питания 12 В и для подключения внешней нагрузки к внешнему источнику питания постоянного тока по 5 выходам с групповой гальванической развязкой;

CT 3DIO 29 - модуль ввода/вывода дискретных сигналов предназначен для регистрации дискретных состояний по 24 входам с групповой гальванической развязкой с общим минусом источника питания 24 В и для подключения внешней нагрузки к внешнему источнику питания постоянного тока по 5 выходам с групповой гальванической развязкой;

CT 2DDO 30 - модуль вывода дискретных сигналов предназначен для подключения внешней нагрузки к внешнему источнику питания постоянного тока по 30 выходам с групповой гальванической развязкой;

CT 1BCT 02 - модуль управления двумя кранами с трехсоленоидной схемой;

CT 1BCT 03 - модуль управления тремя кранами с двухсоленоидной схемой.

Количество и сочетание функциональных модулей определяется исполнением контроллера.

Контроллеры предназначены для использования вне взрывоопасных зон промышленных объектов. Связь с электротехническими устройствами и датчиками, установленными во взрывоопасных зонах, осуществляется через искробезопасные цепи.

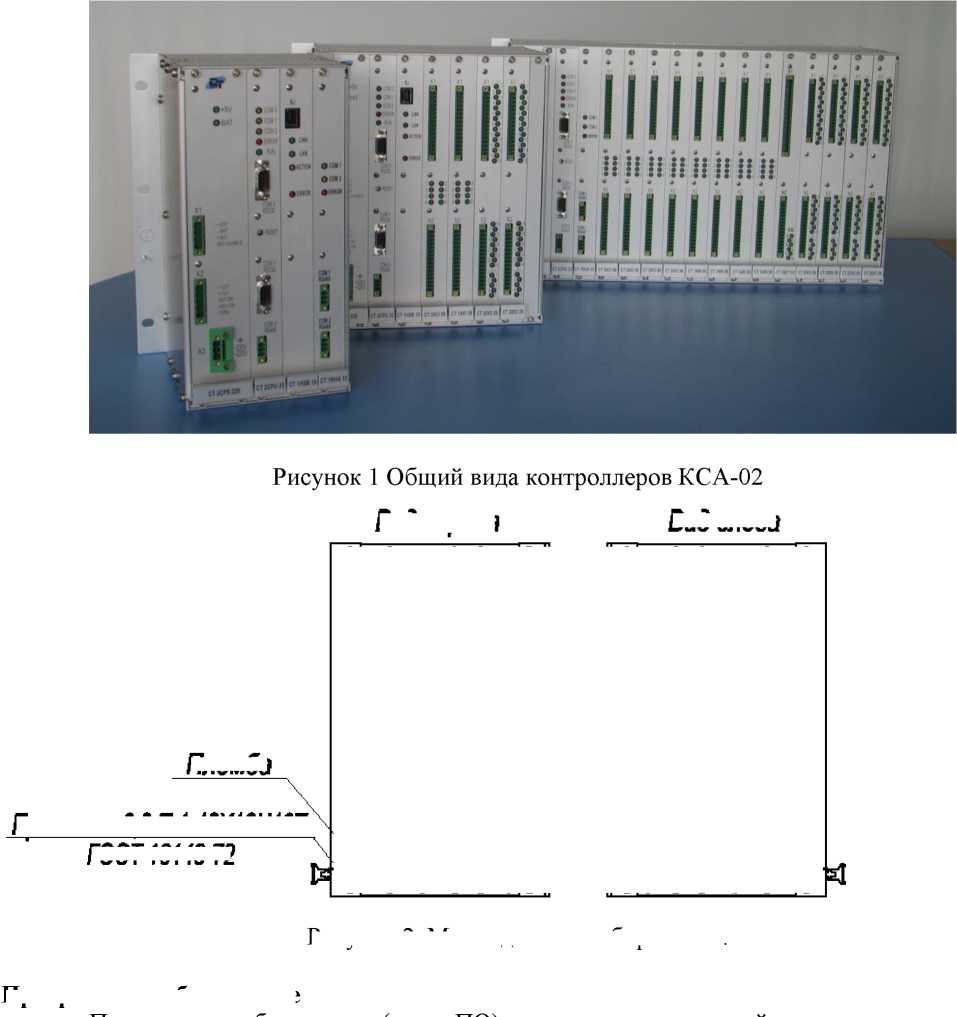

Заводской номер контроллера КСА-02 в виде обозначения, состоящего из семи цифр, наносится методом лазерной печати на табличку на боковой левой панели каркаса контроллера.

Вид слева

Пломба

Программное обеспечение

Программное обеспечение (далее ПО) измерительных модулей контроллеров является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти (Flash). Запись рабочего ПО в память измерительных модулей производится на этапе изготовления модулей с использованием специальных средств программирования. Программная среда постоянна. Для интеграции контроллера КСА-02 в конкретный проект фирмой ООО НПП "Системотехника НН" проектирования SCORPIO - комплекс программ, предназначенный контроллера КСА-02, для разработки и отладки алгоритма, сбора технологическим процессом, выполняемого под управлением

Пользовательская оболочка (сервисная программа) не содержит функций влияющих на изменение ПО модулей.

Доступ к изменению пользовательских параметров модулей (диапазон измерения, пороги инструментальной ошибки) через сервисную программу защищен паролем. Пароль и применение специальных средств программирования исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных изменений метрологически значимого ПО и измеренных (вычислительных) данных. Метрологические характеристики контроллеров нормированы с учетом влияния на них ПО.

Идентификационные данные ПО измерительных модулей контроллеров представлены в таблице 1:

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений ПО контроллеров - «высокий» в соответствии с Р.50.2.077-2014.

Диапазоны измеряемых аналоговых непрерывных электрических сигналов тока от 0 до 20 мА и от 4 до 20 мА.

Пределы допускаемой основной приведенной погрешности измерения аналоговых непрерывных электрических сигналов + 0,2 %.

Пределы допускаемой дополнительной приведенной погрешности измерения аналоговых непрерывных электрических сигналов при изменении температуры окружающей среды от нормальной в диапазоне рабочих температур + 0,1 %.

Диапазоны измеряемых температур по сигналам термометров сопротивления с НСХ типа 50М от минус 50 до плюс 150 °С, с НСХ типа 100П от минус 50 до плюс 400 °С.

Пределы допускаемой основной приведенной погрешности измерения температуры по сигналам, поступающим от термометров сопротивления + 0,2 %.

Пределы допускаемой дополнительной приведенной погрешности измерения температуры по сигналам, поступающим от термометров сопротивления при изменении температуры окружающей среды на каждые 10 °С от нормальной в диапазоне рабочих температур + 0,02 %.

Диапазоны измеряемых температур по сигналам термоэлектрических преобразователей с НСХ типа J от минус 50 до плюс 800 °С, с НСХ типа K от минус 50 до плюс 1050 °С.

Пределы допускаемой основной абсолютной погрешности измерения температуры по сигналам, поступающим от термоэлектрических преобразователей + 1,5 °С.

Пределы допускаемой дополнительной абсолютной погрешности измерения температуры по сигналам, поступающим от термоэлектрических преобразователей при изменении температуры окружающей среды от нормальной в диапазоне рабочих температур + 0,3 °С.

Диапазон воспроизведения выходного аналогового сигнала постоянного тока от 4 до 20 мА.

Пределы допускаемой основной приведенной погрешности воспроизведения выходного аналогового сигнала постоянного тока + 0,1 %.

Пределы допускаемой дополнительной приведенной погрешности воспроизведения выходного аналогового сигнала постоянного тока при изменении температуры окружающей среды от нормальной в диапазоне рабочих температур + 0,1 %.

дискретных входных

Д +30% -Т)

24 _ 25% В или от сети

внешнему источнику питания постоянного тока с максимальным напряжением 32 В при токе нагрузки до 100 мА на каждый выход.

Питание контроллера осуществляется от сети переменного тока напряжением 220 ⁺_{_}¹₁⁰₅^%_% В, частотой (50+1) Гц, либо от источника постоянного тока напряжением 24 _{_}⁺³₂⁰₅^%_% В.

Мощность, потребляемая контроллером при питании от сети переменного тока при номинальном напряжении питания не более 60 В-А, при питании от источника постоянного тока не более 60 Вт.

Средняя наработка на отказ не менее 100000 часов.

Средний срок службы не менее 12 лет.

Среднее время восстановления работоспособности при наличии ЗИП не более 40 мин.

Гамма процентный срок сохраняемости контроллера не менее 5 лет для отапливаемых хранилищ при у = 90 %.

Контроллер КСА-02 устойчив к воздействию температуры в диапазоне от минус 40 до плюс 50 °С (Группа исполнения С4 по ГОСТ Р 52931 с расширением диапазона в сторону отрицательных температур) и относительной влажности 95 % при 35 °С и более низких температурах без конденсации влаги.

Контроллер КСА-02 устойчив и прочен к воздействию атмосферного давления от 84 до 106,7 кПа (Группа исполнения Р1 по ГОСТ Р 52931).

Контроллер КСА-02 устойчив и прочен к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц с амплитудой смещения 0,35 мм. (Группа исполнения N2 по ГОСТ Р 52931).

Контроллер КСА-02 сохраняет свои технические характеристики при воздействии переменных магнитных полей сетевой частоты с напряженностью до 400 А/м.

Степень защиты контроллера КСА-02 от проникновения воды и пыли посторонних твердых частиц IP20 по ГОСТ 14254.

Масса контроллера КСА-02 не более 5 кг.

Габаритные размеры контроллера КСА-02 в зависимости от типа используемого каркаса:

• - в каркасе CT 1MCP 84 - 495х266х148 мм;

• - в каркасе CT 1MCP 42 - 285х266х148 мм;

• - в каркасе CT 1MCP 24 - 190х266х148 мм.

наносится методом лазерной печати на шильдик контроллера и типографским способом в центре страницы на титульном листе документа НБКГ.466543.003 РЭ «Контроллер КСА-02 Руководство по эксплуатации».

Общество с ограниченной ответственностью «Научно-производственное предприятие «Системотехника-НН» (ООО «НПП «Системотехника-НН»)

ИНН 5262067347

Адрес: 603057, г. Нижний Новгород, пер. Нартова, д. 2-в

Тел.: (831) 412-26-89, 412-26-88

Е-mail: info@systec-nn.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Тел./факс: (831) 428-78-78, (831) 428-57-95

Е-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2024 г. № 2740

Регистрационный № 60140-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики линейных перемещений ПЛЦ 007

Датчики линейных перемещений ПЛЦ 007 (далее - датчики) предназначены для измерения линейных перемещений и преобразования их в сопротивление.

Датчик ПЛЦ 007 потенциометрического типа с аналоговым выходным сигналом (сопротивление) выполнен в моноблочном исполнении, имеет два независимых электрических канала, элемент, воспринимающий входной параметр (перемещение), в виде каната.

Датчик состоит из:

• - алюминиевого корпуса, плат, являющихся несущими элементами конструкции;

• - резистора переменного СП5-21В-2 (чувствительный элемент), состоящего из двух секций и осуществляющего преобразование перемещения в изменение сопротивления по двум независимым каналам;

• - барабана с расположенной внутри его спиральной заводной пружины, обеспечивающей возвратное движение каната в преобразователь;

• - каната с серьгой для связи с подвижным блоком изделия;

• - редуктора;

• - платы печатной с регулировочными резисторами, обеспечивающей получение единой градуировочной характеристики с каждого выходного канала датчика;

• - вилки СНЦ 28, установленной на корпусе датчика и предназначенной для съема информации с преобразователя и подачи напряжения питания;

• - упора для ограничения перемещений каната в преобразователь.

Датчик жестко крепится на неподвижном блоке изделий. Связь с подвижным блоком изделия осуществляется с помощью каната. При перемещении блоков изделия относительно друг друга происходит вытягивание каната с датчика, одновременно происходит завод пружины. Вращение барабана через редуктор передается на ось переменного резистора. При вытягивании каната происходит изменение выходного сопротивления каждого канала датчика.

Общий вид датчика с указанием мест нанесения заводского номера, маркировки представлен на рисунке 1.

Габаритно-установочные размеры датчика представлены на рисунке 2.

Маркировка исполнения выполняется методом лазерного гравирования на корпусе в виде буквенно-цифрового обозначения, заводской номер выполняется методом лазерного гравирования на корпусе в виде цифрового обозначения.

От несанкционированного доступа датчик опломбирован способом 1 по ОСТ 92-8918-77.

Нанесение знака поверки на датчик не предусмотрено.

Место нанесения заводского номера и маркировки

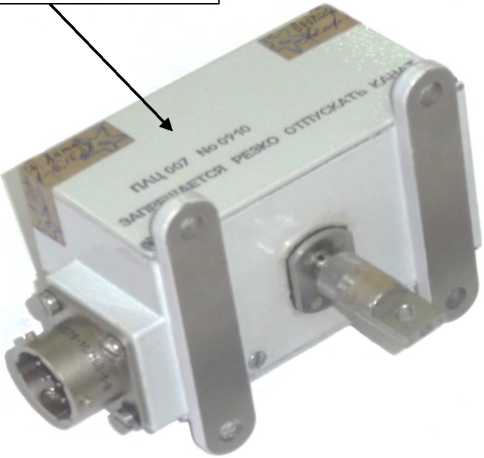

Рисунок 1 - Общий вид датчика

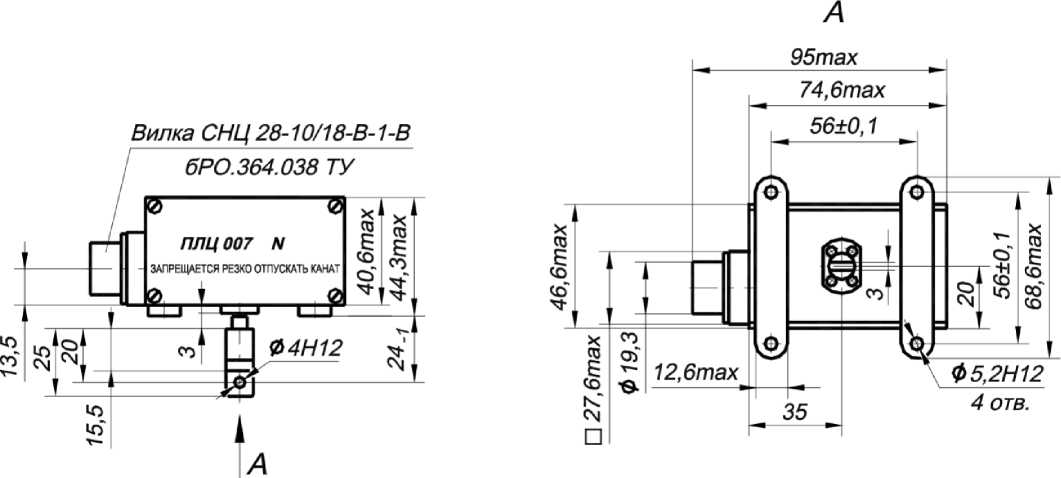

Рисунок 2 - Габаритно-установочные размеры датчика

Таблица 1

наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на датчик не предусмотрено.

Таблица 2

Сведения о методиках (методах) измерений приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации СДАИ.402161.023 РЭ.

СДАИ.402161.023 ТУ Датчики линейных перемещений ПЛЦ 007. Технические условия.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

Е-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт физических измерений» (Центр испытаний средств измерений ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Уникальный номер записи в реестре аккредитованных лиц № 30146-2014.
