МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 апреля 2018 г.                                            № 813______

Москва

О внесении изменений в описание типа на дозиметры гамма-излучения ДБГ-С11Д (исполнение 03)

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением Госкорпорации «Росатом» от 20 марта 2018 г. № 1-8.16/11113 приказываю:

• 1. Внести изменения в описание типа на дозиметры гамма-излучения ДБГ-С11Д (исполнение 03), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65179-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDCO11E780DAE0071В1853СМ1

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» апреля 2018 г. №813

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры гамма-излучения ДБГ-С11Д (исполнение 03)

Дозиметры гамма-излучения ДБГ-С11Д (исполнение 03) (далее - дозиметры), предназначены для непрерывного измерения мощности поглощенной дозы (далее - МИД) гамма-излучения в воздухе.

Принцип действия дозиметров основан на преобразовании энергии ионизирующего излучения в электрические импульсы, частота следования которых зависит от числового значения измеряемой величины.

Дозиметр представляет собой функционально и конструктивно законченное изделие в корпусе из алюминиевого сплава.

Дозиметр состоит из двух моноблоков, платы управления и платы интерфейсов.

Моноблок состоит из счетчика Гейгера-Мюллера, платы высоковольтного питания и формирователя сигналов. Моноблок размещается в пластиковом корпусе и залит защитным компаундом. Моноблоки «Гамма» и «Гамма 2-1» образуют соответственно первый и второй каналы измерения. Переключение каналов дозиметра происходит автоматически при МПД равной 30 мГр/ч.

Плата управления обеспечивает прием сигналов с моноблоков, управление их питанием, а также реализует расчет МПД гамма-излучения.

Плата интерфейсов предназначена для обеспечения обмена данными, используя интерфейсы RS-485 и USB.

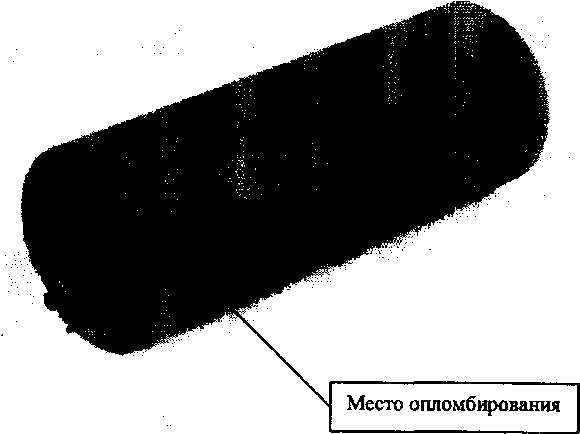

Общий вид дозиметра и место опломбирования представлены на рисунке 1.

Рисунок 1 - Общий вид дозиметра

Программное обеспечение (ПО) дозиметра состоит из двух ПО:

• - встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) дозиметра с таблицами градуировочных коэффициентов и констант, имеющего наименование и свой номер версии исполнения;

• - прикладного программного обеспечения «DWPTest», устанавливаемого на ПЭВМ, имеющего возможность считывания текущей измерительной информации с дозиметра и установки (записи) параметров и констант в память дозиметра.

Используемая технологическая программа «DWPTest» носит служебный характер, используется для считывания, отображения, корректировки и записи параметров и данных, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Метрологически значимой частью ПО является встроенное ПО, включающее программу (код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в память дозиметра.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - высокий.

Таблица 2

наносится фотоспособом на табличку, расположенную на корпусе дозиметра и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412113.042-03РЭ и паспорта ФВКМ.412113.О42-03ПС.

Комплект поставки соответствует таблице 3.

Таблица 3

осуществляется по документу ФВКМ.412113.042-03РЭ, раздел 4 «Методика поверки», утверждённому ФБУ «ЦСМ Московской области» (Центральное отделение) 2 августа 2016 г.

Основное средство поверки:

- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ТЭТ 38-2011, диапазон измерений от 6-Ю'³ до 4,5-10³ Гр/мин, пределы допускаемой относительной погрешности измерений ±1 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт дозиметра в виде оттиска клейма.

приведены в эксплуатационном документе.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.

ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4362-090-31867313-2009 Дозиметры гамма-излучения ДБГ-С11Д. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)

Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, д.6

ИНН 7735542228

Тел.: (495) 777-84-85, факс: (495) 742-50-84

Web-сайт: http://www.doza.ru

E-mail: info@doza.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»

(ФБУ «ЦСМ Московской области», Центральное отделение)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Тел.: (495) 994-22-10, факс: (495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п.Менделеево, Главный лабораторный корпус

Тел./факс: (495) 744-81-12

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

В части вносимых изменений

Акционерное общество «Специализированный научно-исследовательский институт приборостроения» (АО «СНИИП»)

Адрес: 123060, г. Москва, ул. Расплетина, д.5, стр.1

Телефон: +7 (499) 968-60-60, доб. 25-14

Факс: +7 (499) 943-00-63

Web-сайт: www.sniip.ru

E-mail: NVTsoy@sniip.ru

Аттестат аккредитации АО «СНИИП» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311815 от 11.08.2016 г.
