МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О переоформлении свидетельства об утверждении типа средства измерений № 60013 «Термометры лабораторные электронные ЛТ-300» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Термекс» от 21 июля 2017 г. № 199-И/17 и № 254-И/17 приказываю:

• 1. Внести изменения в описание типа на термометры лабораторные электронные ЛТ-300, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61806-15, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу: ТКЛШ 2.822.000 МП «Термометры лабораторные электронные ЛТ-300. Методика поверки» с изменением № 1 и распространить действие документа на термометры лабораторные электронные ЛТ-300, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 60013 «Термометры лабораторные электронные ЛТ-300», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61806-15, в связи с заменой документа на поверку.

  «вниимс» регламентом и выдачу его

  (Б Р Паааргнуп), ФГУП. соОФиттвздо не* Админиетратй'Ьныь/ хранится в системе электронного документооборота       _t

• 3.  Управлению метрошшш (А.Ю.Кузин) обеспечить е < оформление свидетельства : ОЕнйам^ийят^^

МвТООЛи^МИ                 *

юридическому лицу или ин

• 4. Контроль за исполе ением настоящего приказа оставляю з 1 собой.

Сертификат: 61DA1E000300E901C1JED

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «14» ноября 2017 г. №2421

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры лабораторные электронные ЛТ-300

Термометры лабораторные электронные ЛТ-300 (далее - термометры) предназначены для контактных измерений температуры жидких, сыпучих и газообразных сред.

Принцип действия термометров основан на измерении сопротивления чувствительного элемента датчика с последующим преобразованием его в значение температуры в соответствии с уравнением Каллендара-Ван Дюзена.

Термометры, показанные на рисунке 1, представляют собой автономные переносные приборы, состоящие из электронного блока и датчика температуры (далее - датчик). Датчик представляет собой погружной термопреобразователь сопротивления в герметичном корпусе. Подключение датчика к электронному блоку возможно как непосредственно через разъемное соединение (рисунок 1а), так и через кабель-удлинитель 3 (рисунок 16) из комплекта поставки термометра.

Термометры выпускаются в нескольких модификациях, отличающихся длиной, материалом (нержавеющая сталь или титан) и конструкцией датчиков. Датчики из нержавеющей стали могут иметь покрытие из фторопласта, а также термостойкий кабель с безразъемным соединением (рисунок 1в).

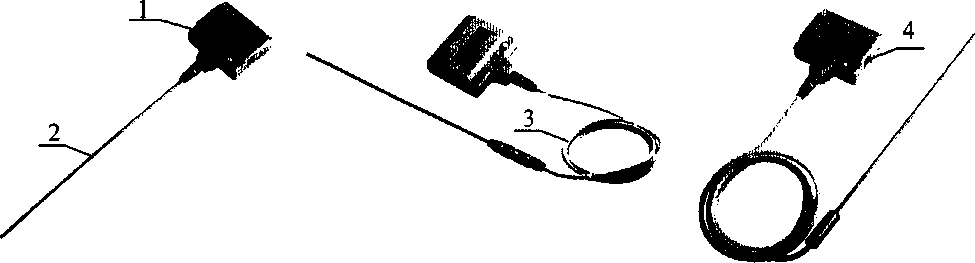

а)                                  б)                                  в)

Рисунок 1 - Внешний вид термометров ЛТ-300 1 - электронный блок термометра, 2 - датчик температуры, 3 - кабель-удлинитель,

4 - разъем для подключения кабеля связи с компьютером

В электронном блоке имеются:

• - жидкокристаллический индикатор, предназначенный для отображения текущих значений измеряемой температуры;

• - кнопка включения и выключения питания термометра;

• - разъем для подключения кабеля связи с компьютером 4 (рисунок 1).

Для регистрации температурных зависимостей термометр подключают к компьютеру посредством кабеля связи.

Пломбирование термометров лабораторных электронных ЛТ-300 не предусмотрено.

Программное обеспечение (ПО) термометров состоит из 2-х частей:

• - метрологически значимого встроенного ПО, расположенного во внутренней памяти микроконтроллера электронного блока термометра;

• - ПО для персонального компьютера под управлением операционной системы Windows, которое не является обязательным для функционирования термометров.

Основными функциями встроенного ПО являются:

• - управление процессом измерения сопротивления датчиков, преобразование полученных значений в значения температуры и отображение их на жидкокристаллическом индикаторе;

• - загрузка и хранение параметров датчика температуры;

• - передача результатов измерений или параметров датчика температуры через последовательный интерфейс связи.

Встроенное ПО исключает возможность его модификации через интерфейсы пользователя.

Основными функциями ПО для персонального компьютера являются:

• - получение и отображение результатов измерений температуры в виде графиков или таб-лиц;

• - считывание и загрузка в термометр индивидуальных градуировочных коэффициентов датчика температуры.

Уровень защиты ПО для персонального компьютера от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: не используются никакие специальные средства защиты от преднамеренных изменений. Единственная возможность влияния на измерительную информацию с использованием ПО для персонального компьютера - это изменение параметров датчиков температуры, которые могут быть выявлены сравнением считанных значений со значениями, приведенными в свидетельстве о поверке термометра.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО для персонального компьютера приведены в таблице 2.

Таблица 2

Метрологические и технические характеристики

Таблица 3 - Основные метрологические характеристики термометров

Таблица 4 - Основные технические характеристики термометров

наносится типографским способом на маркировочную наклейку и на титульный лист документа ТКЛШ 2.822.000 РЭ «Термометры лабораторные электронные ЛТ-300. Руководство по эксплуатации».

аблица 5 - Комплект поставки термометра лабораторного электронного ЛТ-300

осуществляется по документу ТКЛШ 2.822.000 МП «Термометры лабораторные электронные ЛТ-300. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 08.06.2017 г.

Основные средства поверки:

рабочий эталон единицы температуры 2-го разряда по ГОСТ 8.558-2009 в диапазоне значений от минус 50 до 450 °C, регистрационный номер в Федеральном информационном фонде 32777-06;

преобразователь сигналов ТС и ТП прецизионный ТЕРКОН, регистрационный номер в Федеральном информационном фонде 23245-08;

термостаты жидкостные серии ТЕРМОТЕСТ (ТЕРМОТЕСТ-05-02, ТЕРМОТЕСТ-ЮО и ТЕРМОТЕСТ-300), регистрационный номер в Федеральном информационном фонде 39300-08. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термометров с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) в руководстве по эксплуатации термометра.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4211-041-44229117-2015 Термометры лабораторные электронные ЛТ-300. Технические условия

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)

ИНН 7018039587

Адрес: 634055, г. Томск, пр. Академический, д. 4, стр. 3

Телефакс: (3822) 49-21-52, 49-26-31

E-mail: tennex@termexlab.ru

Web-сайт: www.termexlab.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефакс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
