УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» июля 2021 г. № 1382

Лист № 1 Регистрационный № 80247-20 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы информационно-управляющие «Сириус»

Назначение средства измерений

Системы информационно-управляющие «Сириус» (далее - системы) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей (унифицированные электрические сигналы силы постоянного тока, сигналы термопреобразователей сопротивления, сигналы напряжения постоянного тока, сигналы напряжения переменного тока, сигналы частоты), приема и обработки дискретных сигналов, формирования управляющих аналоговых (унифицированные электрические сигналы силы постоянного тока, сигналы напряжения постоянного тока) и дискретных сигналов по командам оператора и по алгоритмам управления на основе полученных измерений параметров технологических процессов.

Описание средства измерений

Принцип действия систем основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, в значения технологических параметров. Системы осуществляют приём дискретных сигналов, информирующих о состоянии контролируемого оборудования. На основе полученных сигналов системы формируют управляющие аналоговые и дискретные сигналы для управления исполнительными механизмами. Представление оперативной и архивной информации, визуализацию технологических процессов и задание режимов системы производят на устройствах отображения.

Конфигурация систем по составу оборудования, его количеству, требованиям к функциям формируется с учётом особенностей каждого управляемого технологического процесса и определяется проектом.

В системы, в зависимости от заказа, может входить следующее оборудование:

  • - шкафы управления, в которых размещаются процессорные модули, модули связи, станции и модули ввода/вывода, измерительные преобразователи (искробезопасные барьеры), панели управления, блоки питания, релейные модули и клеммы;

  • - шкафы силовые управления, в которых размещается все оборудование, указанное в предыдущем пункте, а также размещаются силовые автоматические выключатели, контакторы, устройства плавного пуска, преобразователи частоты и элементы их управления;

  • - шкафы устройств связи с объектом;

  • - автоматизированное рабочее место оператора;

  • - пульт резервного управления;

  • - серверное и коммуникационное оборудование.

Системы реализуют функции вторичной части измерительных каналов измерительных систем в соответствии с ГОСТ Р 8.596-2002 и позволяют на своей базе

создавать системы автоматического управления и автоматизированные системы управления технологическими процессами.

Состав систем указан в таблице 1.

Таблица 1 - Состав систем

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сигналы силы постоянного тока)

-

Модуль ввода аналоговых сигналов 6ES7134-6GF00-0AA1 устройства распределенного ввода-вывода SIMATIC ET200SP (далее - 6ES7134-6GF00-0AA1) (регистрационный номер 74165-19)

Преобразователь измерительный ввода-вывода серии ACT20 модели

ACT20X-2HAI-2SAO-S (далее -ACT20X-2HAI-2SAO-S) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 69025-17)

Барьер искробезопасности

НБИ модификации НБИ-21П (далее -НБИ-21П) (регистрационный номер 59512-14)

Барьер искробезопасности ЛПА-042 (далее - ЛПА-042)

-

Модуль ввода аналоговых сигналов 6ES7134-6GD00-0BA1 устройства распределенного ввода-вывода SIMATIC ET200SP (далее - 6ES7134-6GF00-0AA1) (регистрационный номер 74165-19)

ACT20X-2HAI-2SAO-S

(регистрационный номер 69025-17)

НБИ-21П

(регистрационный номер 59512-14)

-

Модуль ввода аналоговых сигналов 6ES7134-6TD00-0CA1 устройства распределенного ввода-вывода SIMATIC ET200SP (далее - 6ES7134-6TD00-0CA1) (регистрационный номер 74165-19)

ACT20X-2HAI-2SAO-S

(регистрационный номер 69025-17)

НБИ-21П

(регистрационный номер 59512-14)

-

Модуль ввода аналоговых сигналов 6ES7134-6HB00-

0CA1 устройства распределенного ввода-вывода SIMATIC ET200SP (далее - 6ES7134-6HB00-0CA1) (регистрационный номер 74165-19)

ACT20X-2HAI-2SAO-S

(регистрационный номер 69025-17)

НБИ-21П

(регистрационный номер 59512-14)

Продолжение таблицы 1

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сигналы силы постоянного тока)

-

Модуль ввода аналоговых сигналов 6ES7531-7KF00-0AB0 модуля измерительного контроллера программируемого SIMATIC

S7-1500 (далее - 6ES7531-7KF00-0AB0) (регистрационный номер 60314-15)

НБИ-21П

(регистрационный номер 59512-14)

ЛПА-042

Аналоговый вход (сигналы напряжения постоянного тока)

-

6ES7531-7KF00-0AB0 (регистрационный номер 60314-15)

-

Измерительный модуль 3500/42 комплекса измерительновычислительного для мониторинга работающих механизмов серии 3500 (далее - 3500/42) (регистрационный номер 72684-18)

Барьер искробезопасности KFD2-VR4-

Ex1.26 (далее - KFD2-VR4-Ex1.26)

Аналоговый вход (сигналы напряжения переменного тока)

-

3500/42 (регистрационный номер 72684-18)

KFD2-VR4-Ex1.26

Аналоговый вход (сигналы частоты)

-

Измерительный модуль 3500/25 комплекса измерительновычислительного для мониторинга работающих механизмов серии 3500 (далее - 3500/25) (регистрационный номер 72684-18)

KFD2-VR4-Ex1.26

Аналоговый вход (сигналы термопреобразователей сопротивления)

-

Модуль ввода аналоговых сигналов 6ES7134-6JD00-0CA1 устройства распределенного ввода-вывода SIMATIC ET200SP (далее - 6ES7134-6JD00-0CA1) (регистрационный номер 74165-19)

Барьер искробезопасности БИ-001-А (далее - БИ-001-А)

Продолжение таблицы 1

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сигналы термопреобразователей сопротивления)

-

Измерительный модуль 3500/65 комплекса измерительновычислительного для мониторинга работающих механизмов серии 3500 (далее - 3500/65) (регистрационный номер 72684-18)

Преобразователь измерительный серий S, К, Н модели KCD2-RR-Ex1 (далее - KCD2-RR-Ex1) (регистрационный номер 65857-16)

-

6ES7531-7KF00-0AB0

(регистрационный номер 60314-15)

Аналоговый выход (сигналы силы постоянного тока)

-

Модуль вывода аналоговых сигналов 6ES7135-6HD00-0BA1 устройства распределенного ввода-вывода SIMATIC ET200SP (далее - 6ES7135-6HD00-0BA1) (регистрационный номер 74165-19)

Барьер искробезопасности

НБИ модификации НБИ-21У (далее -НБИ-21У) (регистрационный номер 59512-14)

-

Модуль вывода аналоговых сигналов 6ES7135-6HB00-0CA1 устройства распределенного ввода-вывода SIMATIC ET200SP (далее - 6ES7135-6HB00-0CA1) (регистрационный номер 74165-19)

НБИ-21У (регистрационный номер

59512-14)

-

Модуль вывода аналоговых сигналов 6ES7532-5HD00-0AB0 модуля измерительного контроллера программируемого SIMATIC S7-1500 (далее - 6ES7532-5HD00-0AB0) (регистрационный номер 60314-15)

НБИ-21У (регистрационный номер

59512-14)

Аналоговый выход (сигналы напряжения постоянного тока)

-

6ES7532-5HD00-0AB0 (регистрационный номер 60314-15)

Примечание - Указана максимально возможная комплектация систем. В зависимости от заказа в состав систем могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте.

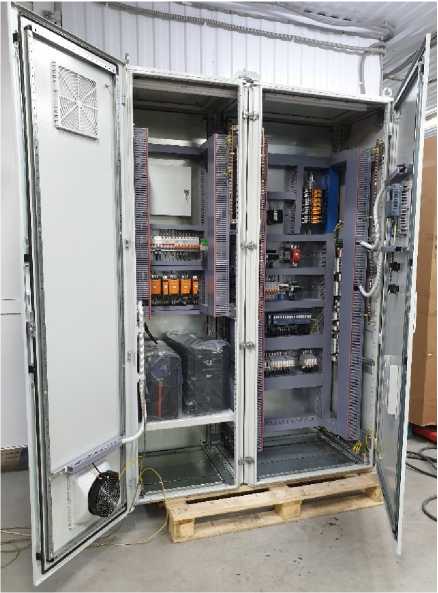

Общий вид систем представлен на рисунках 1 и 2.

Приказ Росстандарта №1382 от 20.07.2021, https://oei-analitika.ru

систем

Рисунок 1

Рисунок 2 - Общий вид систем

Системы обеспечивают выполнение следующих основных функций:

  • - измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;

  • - сбор и обработку дискретных сигналов;

  • - формирование управляющих аналоговых и дискретных сигналов;

  • - отображение оперативной информации о текущих значениях технологических параметров, значений уставок, предупредительной и аварийной сигнализации, состояний исполнительных механизмов, мнемосхем и графиков;

  • - архивирование заданных технологических параметров, событий и действий оперативно-диспетчерского персонала;

  • - обмен информацией с вышестоящими системами управления по цифровым каналам связи;

  • - защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Пломбирование систем не предусмотрено. Знак поверки наносится на свидетельство о поверке систем.

Программное обеспечение

Программное обеспечение (далее - ПО) систем можно разделить на две группы: встроенное ПО и внешнее, устанавливаемое на персональном компьютере.

Внешнее ПО предназначено для отображения параметров работы систем и визуализации измерительной информации на персональном компьютере. Идентификационные данные внешнего ПО систем приведены в таблице 2. ПО систем защищено от несанкционированного доступа путем разграничения прав доступа (вход по логину и паролю), ведения доступного только для чтения журнала событий.

Встроенное ПО устанавливается в энергонезависимую память модулей центрального процессора в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Метрологические характеристики систем, указанные в таблице 3, нормированы с учетом внутреннего ПО.

Уровень защиты ПО систем «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные внешнего ПО систем

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Totally

Integrated Automation

Portal

SIMATIC PCS 7

3500/25

3500/42

3500/65

Номер        версии

(идентификационный номер) ПО

не ниже V15.1

не ниже V9.0

не ниже

3.51

не ниже

5.20

не ниже

1.40

Цифровой идентификатор ПО

-

-

-

-

-

Примечание - Указаны максимально возможные идентификационные данные ПО систем. В зависимости от заказа системы могут включать не все идентификационные данные ПО, указанные в таблице. Идентификационные данные ПО указываются в паспорте.

Метрологические и технические характеристики

Метрологические характеристики систем представлены в таблице 3.

Таблица 3 - Метрологические характеристики систем

Тип сигнала

Диапазон измерений

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой погрешности измерений

основной

в рабочих условиях

Аналоговый вход (сигналы силы постоянного тока)

от 4 до 20 мА

-

6ES7134-6GF00-0AA1

Y

±0,30 %

Y

±0,50 %

ACT20X-2HAI-2SAO-S

Y

±0,32 %

Y

±0,52 %

НБИ-21П

Y

±0,32 %

Y

±0,57 %

ЛПА-042

Y

±0,30 %

Y

±0,50 %

-

6ES7134-6GD00-0BA1

Y

±0,30 %

Y

±0,50 %

ACT20X-2HAI-2SAO-S

Y

±0,32 %

Y

±0,52 %

НБИ-21П

Y

±0,32 %

Y

±0,57 %

-

6ES7134-6TD00-0CA1

Y

±0,30 %

Y

±0,50 %

ACT20X-2HAI-2SAO-S

Y

±0,32 %

Y

±0,52 %

НБИ-21П

Y

±0,32 %

Y

±0,57 %

-

6ES7134-6HB00-0CA1

Y

±0,05 %

Y

±0,10 %

ACT20X-2HAI-2SAO-S

Y

±0,12 %

Y

±0,15 %

НБИ-21П

Y

±0,12 %

Y

±0,29 %

-

6ES7531-7KF00-0AB0

Y

±0,10 %

Y

±0,30 %

НБИ-21П

Y

±0,15 %

Y

±0,41 %

ЛПА-042

Y

±0,10 %

Y

±0,30 %

от 0 до 20 мА

-

6ES7531-7KF00-0AB0

Y: ±0,10 %

Y: ±0,30 %

ЛПА-042

Аналоговый вход (сигналы напряжения постоянного тока)

от -5 до 5 В1)

-

6ES7531-7KF00-0AB0

Y: ±0,10 %

Y: ±0,30 %

от -10 до 10 В1)

от 0 до 24 В1)

-

3500/42

Y: ±1 %

KFD2-VR4-Ex1.26

Продолжение таблицы 3

Тип сигнала

Диапазон измерений

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой погрешности измерений

основной

в рабочих условиях

Аналоговый вход (сигналы напряжения переменного тока)

от 0 до 14 В (пик-пик) 2)

-

3500/42

у: ±1 %

KFD2-VR4-Ex1.26

Аналоговый вход (сигналы частоты)

от 0,017 до 19800 Гц 3)

-

3500/25

Д: ±0,017 Гц в диапазоне измерений от 0,017 до 100 Гц включительно;

6: ±1 % в диапазоне измерений свыше 100 до 19800 Гц включительно

KFD2-VR4-Ex1.26

Аналоговый вход (сигналы термопреобразователей сопротивления)

Pt100, Pt200 (а=0,00385 °C-1) от -200 до +850 °С4);

Pt100, Pt200 (а=0,00391 °C-1) от -200 до +850 °С4); Ni100, Ni120, Ni200 (а=0,00617 °C-1) от -60 до +250 °С4)

-

6ES7134-6JD00-0CA1

Д: ±0,6 °C для

Pt100, Pt200 (а=0,00385 °C-1) и

Pt100, Pt200 (а=0,00391 °C-1);

Д: ±0,2 °C для

Ni100, Ni120, Ni200 (а=0,00617 °C-1)

Д: ±1,0 °C для

Pt100, Pt200 (а=0,00385 °C-1) и

Pt100, Pt200 (а=0,00391 °C-1);

Д: ±0,4 °C для

Ni100, Ni120, Ni200 (а=0,00617 °C-1)

БИ-001-А

Сигналы (Ом) термопреобразователей сопротивления Pt 100 (а=0,00385 °C-1) от -200 до +850 °С4); Pt100 (а=0,00392 °C-1) от -200 до +700 °С4); Ni120 (а=0,00672 °C-1) от -80 до +260 °С4)

-

3500/65

Д: ±3,0 °C

Д: ±3,0 °C

KCD2-RR-Ex1

Д : ±/9 + 0,000001 .(Т„х - Ттш )2 °С

Д:±^9 + 0,00001225-(Тт. -Ттп)2 °С

Продолжение таблицы 3

Тип сигнала

Диапазон измерений

Тип измерительного преобразователя (искробезопасного барьера)

Аналоговый вход (сигналы термопреобразователей сопротивления)

Pt100, Pt1000

(а=0,00385 °C-1) от -200 до +850 °С4)

-

Аналоговый выход (сигналы силы постоянного тока)

от 4 до 20 мА

-

НБИ-21У

-

НБИ-21У

от 4 до 20 мА

-

НБИ-21У

от 0 до 20 мА

-

Аналоговый выход (сигналы напряжения постоянного тока)

от 0 до 10 В

-

  • 1) Диапазон измерений сигналов напряжения постоянного тока зависит то ти датчика может использоваться обратная полярность.

  • 2) Диапазон измерений сигналов напряжения переменного тока зависит то ти

  • 3) Диапазон измерений сигналов частоты зависит то типа подключаемого дат

  • 4) Диапазон измерений сигналов термопреобразователей сопротивления зави

Примечания

  • 1 Пределы допускаемой основной погрешности систем нормированы для ди

  • 2 Приняты следующие обозначения:

у - приведенная к диапазону измерений погрешность, %;

А - абсолютная погрешность, в единицах измеряемой величины;

S - относительная погрешность, %.

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой погрешности измерений

основной

в рабочих условиях

6ES7531-7KF00-0AB0

А: ±1,5 °C для Pt100;

А: ±0,7 °C для Pt1000

А: ±2,3 °C для Pt100; А: ±1,5 °C для Pt1000

6ES7135-6HD00-0BA1

у: ±0,30 %

у: ±0,50 %

у: ±0,32 %

у: ±0,57 %

6ES7135-6HB00-0CA1

у: ±0,10 %

у: ±0,20 %

у: ±0,15 %

у: ±0,34 %

6ES7532-5HD00-0AB0

у: ±0,20 %

у: ±0,30 %

у: ±0,23 %

у: ±0,41 %

6ES7532-5HD00-0AB0

у: ±0,20 %

у: ±0,30 %

6ES7532-5HD00-0AB0

у: ±0,20 %

у: ±0,30 %

па подключаемого датчика и настроек измерительного канала. При подключении па подключаемого датчика и настроек измерительного канала.

чика и настроек измерительного канала.

сит то типа подключаемого датчика и настроек измерительно го канала.

апазона температуры окружающей среды от +15 до +25 °С.

Основные технические характеристики систем представлены в таблице 4.

Таблица 4 - Основные технические характеристики систем

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

230^23; 400-40

- напряжение постоянного тока, В

220+20 • 24+2,4

- частота переменного тока, Гц

50±1

Потребляемая мощность, кВ^А, не более

3

Габаритные размеры отдельного шкафа, мм, не более:

- высота

2200

- ширина

4010

- длина

810

Масса отдельного шкафа, кг, не более

950

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +50

- относительная влажность, %

до 90, без конденсации влаги

- атмосферное давление, кПа

от 84,0 до 106,0

Средний срок службы, лет, не менее

15

Примечание - Потребляемая мощность, габаритные размеры и масса каждой сборочной

единицы, входящей в состав систем, зависят от конкретной

комплектации систем применительно к

конкретному объекту автоматизации.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность систем

Наименование

Обозначение

Количество

Система информационно-управляющая

«Сириус»

1 шт.

Паспорт

ИУСС.ХХХХ.0000-00 ПС

1 экз.

Руководство по эксплуатации

ИУСС.ХХХХ.0000-00 РЭ

1 экз.

Методика поверки

МП 2601/1-311229-2021

1 экз.

Примечание - ХХХХ.0000-00 в обозначении паспорта и руководства по эксплуатации зависит от объекта, куда будет поставлена система.

Сведения о методиках (методах) измерений

приведены в пункте 1.4 «Устройство и работа Системы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ

Росстандарта

от

1

октября 2018 г. № 2091

«Об

утверждении

государственной

поверочной

схемы

для средств

измерений

силы

постоянного

электрического тока в диапазоне

от 1'

10-

16 до 100 А»

Приказ

Росстандарта

от

30

декабря 2019

г. № 3456

«Об

утверждении

Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения

ТУ 27.12.31-005-38915469-2020 Системы информационно-управляющие «Сириус». Технические условия




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «20» июля 2021 г. № 1382

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Системы информационно-управляющие

«Сириус»

80247-20

Общество с ограниченной ответственностью «ИНГК-ПРОМТЕХ» (ООО «ИНГК-ПРОМТЕХ»), г. Пермь

МП 2207/1

311229-2020

МП 2601/1

311229-2021

Общество с ограниченно й ответственно стью

«ИНГК-ПРОМТЕХ» (ООО «ИНГ К-

ПРОМТЕХ») , г. Пермь

ООО Центр

Метрологии

«СТП»

г. Казань
