МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

16 ноября 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « 16 »    ноября__2023 Г. № 2381

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методик поверки сохраняется	Устанавли ваемая методика поверки	Заявитель	Юридическое лицо, выдавшее заключение
1	2	3	4	5	6	7	8	9	10	11
1.	Счетчики холодной воды и горячей воды крыльчатые	EV-AM и EV-AM1		24860-16			МИ 1592-2015		Общество с ограниченной ответственностью «ЭНБРА-РУСС» (ООО «ЭНБРА-РУСС»), г. Санкт-Петербург	ВНИИР - филиалм ФГУП «ВНИИМ им. Д.И.Менделеева», г. Казань
2.	Счетчики электрической энергии статические трехфазные	«Меркурий 236»		47560-11			ГОСТ 8.584-2004 для счетчиков «Меркурий 236АМ-0Х» АВЛГ.411152.034 РЭ1 Приложение Г c изменением №1 для счетчиков «Меркурий 236A(R)(T)...»		Общество с ограниченной ответственностью «Научнопроизводственная компания «Инкотекс» (ООО «НПК «Инкотекс»), г. Москва	ООО «НИЦ «ЭНЕРГО», г. Москва

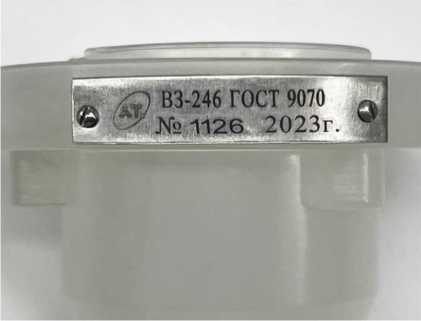

з.	Вискозиметры	ВЗ-246		54137-13			МИ 1740-87		Общество с ограниченной ответственностью «Лабораторные Технологии» (ООО «Лабораторные Технологии»), Нижегородская обл., г. Дзержинск	ФБУ «Нижегородский ЦСМ», г. Нижний Новгород
4.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) «Нововаршавская СЭС»		001	80577-20			МП ЭПР-303-2020		ООО «ЭнергоПромРесурс», Московская обл., г. Красногорск	ООО «ЭнергоПромРесурс», Московская обл., г. Красногорск
5.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РН-Энерго» в части электроснабжения ООО «ШКДП»		2023	89117-23	Общество с ограниченной ответственностью «Шекснинский комбинат древесных плит» (ООО «ШКДП»), Вологодская обл., Шекснинский р-н, рп. Шексна		МП ЭПР-564-2023		Общество с ограниченной ответственностью «Шекснинский комбинат древесных плит» (ООО «ШКДП»), Вологодская обл., Шекснинский р-н, рп. Шексна	ООО «ЭнергоПромРесурс», Московская обл., г. Красногорск

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2381

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной воды EV-AM и горячей воды EV-AM1 крыльчатые

Назначение средства измерений

Счетчики холодной воды EV-AM и горячей воды EV-AM1 крыльчатые (далее - счетчики) предназначены для измерения объема воды в системах коммунального водоснабжения при давлении не более 1,0 МПа (10 кгс/см²).

Описание средства измерений

Счетчики состоят из проточной части, в полости которой под действием потока воды вращается крыльчатка, и отсчетного устройства, редукторный механизм которого связан с крыльчаткой через магнитную муфту. Корпус счетчика изготовлен из латуни, а крыльчатка и отсчетное устройство из пластмассы.

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки. Поток воды направляется через фильтр входного патрубка корпуса счетчика в измерительную полость, где находится крыльчатка, и поступает в выходной патрубок. Число оборотов крыльчатки пропорционально объему протекшей воды.

Одноструйные счетчики являются «сухоходами», у которых проточная часть изолирована пластмассовой крышкой от отсчетного устройства. Магниты, установленные в ступице крыльчатки, передают вращение на установленную в верхней части счетчика ведомую муфту счетного механизма. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значению объёма протекающей воды в м³. Счетный механизм имеет восемь барабанчиков для отображения объема воды в м³. Счетчики воды EV-AM и EV-AM1 имеют модификацию с импульсным выходом EV-AMi и EV-AM1i, который обеспечивается герконовым преобразователем типа МКа 10105. Счетчики воды EV-AM и EV-AM1 имеют антимагнитную защиту. В соответствии с ГОСТ Р 50193.1-93 счетчики относятся к метрологическому классу А при вертикальной установке и к классу В при горизонтальной установке. Комплект монтажных частей обеспечивает длины прямых участков до счетчика 5 Ду и 1 Ду после счетчика.

Общий вид счетчиков представлен на рисунке 1.

Рисунок 1 - Общий вид счетчиков

Пломбировка счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчиков с применением проволоки, пропущенную сквозь отверстия в пломбировочном кольце или нанесением знака поверки на самоклеящуюся наклейку, прикрепляемую на место смыкания пломбировочного кольца, которая соединяет измерительную полость и отсчетное устройство. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

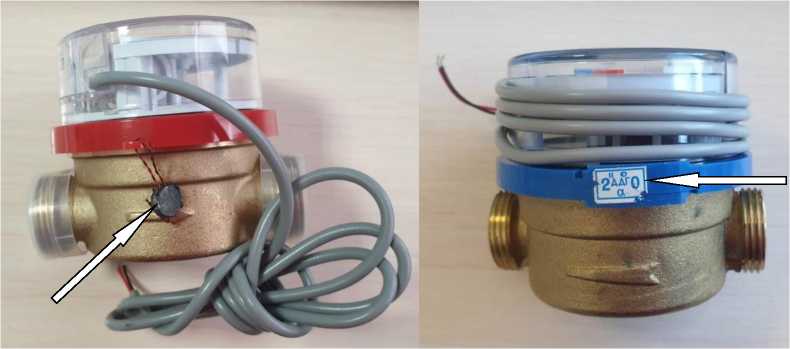

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков

Заводской номер счетчиков в цифровом формате наносится в нижнюю или в верхнюю части лицевой панели счетчиков лазерным методом. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

2241121'

Qn-1,SmVh Pn lObar ^te

rn ENBRA

5 fi 1515 B.7 7 п m^:

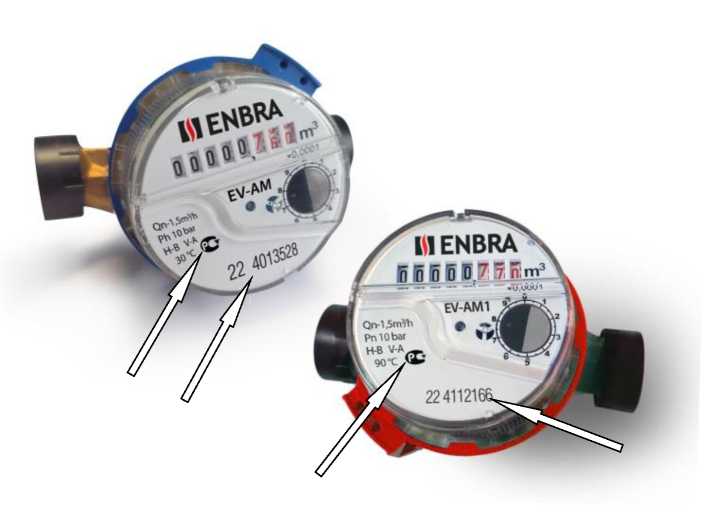

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера счетчика

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики
	Класс А	Класс В	Класс А	Класс В
Диаметр условного прохода (Ду), мм	15		2	0
Номинальный расход, qn , м3/ч	1,5		2,5
Максимальный расход, qmax , м3/ч	3,0		5,0
Переходный расход, qt , л/ч	150	120	250	200
Минимальный расход, qmin , л/ч	60	30	100	50
Пределы допускаемой относительной погрешности
для счетчиков холодной воды в диапазоне расходов, %
от qmin до qt		±5
от qt включительно до qmax		±2
Пределы допускаемой относительной погрешности
для счетчиков горячей воды в диапазоне расходов, %
от qmin до qt		±5
от qt включительно до qmax		±3

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение характеристики
	Класс А	Класс В	Класс А	Класс В
1	2
Температура измеряемой среды, °С
- для счетчиков холодной воды		от +5 до +30
- для счетчиков горячей воды		от +5 до +90
Максимальное давление воды, МПа	1
Потеря давления при qmax , МПа, не более	0,1
Емкость счетного механизма, м3	99999,999

Продолжение таблицы 2

1	2
Цена деления младшего разряда, м3	0,00005
Выходные сигналы: - интерфейс связи	RS-485, RS-232, M-Bus, радиомодуль
Габаритные размеры, мм не более: - длина	110/80	130
- ширина	70	70
- высота без импульсного выхода	75	80
- высота с импульсным выходом	80	80
Масса, кг, не более	0,76	0,9
Средний срок службы, лет	12
Условия эксплуатации: - температура окружающего воздуха, °С	от +5 до +50
- относительная влажность при температуре 35 °С, %	80
- атмосферное давление, кПа	от 84 до 106,7
Время безотказной работы при вероятности 0,97 ч, не менее	28000

Знак утверждения типа

наносится в нижнюю часть лицевой панели счетчиков методом сеткографии и в верхнюю часть в правой части титульного листа паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик холодной воды и горячей воды крыльчатый	EV-AM (хол.воды)^ EV-AM1 (гор.воды)^	1 шт.
Паспорт	-	1 экз.
Комплект монтажных частей (по заказу)	-	1 комп.
Упаковка		1 шт.
Датчик импульсов с соединительным кабелем(по заказу)		1 шт.
|( - конкретное обозначение указано в паспорте

Сведения о методиках (методах) измерений

приведены в разделе 4 «Устройство и принцип действия» эксплуатационного документа «Счетчики холодной воды EV-AM и горячей воды EV-AM1 крыльчатые». Паспорт.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия»;

ГОСТ Р 50193.1-5-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды;

Техническая документация фирмы «ENBRA, a.s.», Чехия.

Изготовитель

Фирма «ENBRA, a.s.», Чехия

Адрес: 61300, г. Брно, ул. Дурдакова, д. 5

Тел.: +420-5-4532 1203

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

в части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2381

Лист № 1

Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические трехфазные «Меркурий 236»

Назначение средства измерений

Счетчики электрической энергии статические трехфазные «Меркурий 236» (далее -счетчики) предназначены для измерения и учета активной энергии прямого направления или активной энергии прямого направления и реактивной энергии прямого и обратного направлении переменного тока частотой 50 Гц в трех и четырехпроводных сетях.

Описание средства измерений

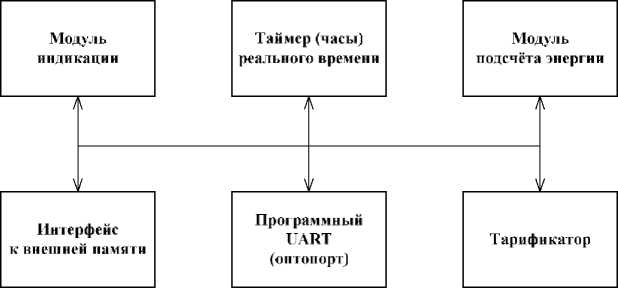

Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

МК по выборкам мгновенных значений напряжения и тока, поступающих с датчиков напряжения и датчиков тока, производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии.

Измерение частоты сети производится посредством измерения периода фазного напряжения.

Счетчики имеют единое конструктивное исполнение и отличаются типом устройства для отображения информации и дополнительными функциями.

В счетчиках в качестве счетного механизма используются устройство отсчетное (УО) или жидкокристаллический индикатор (ЖКИ).

Счетчики с электромеханическим устройством отсчетным (УО) являются однотарифными и предназначены для учета только активной энергии.

Условное обозначение счетчика с УО:

«Меркурий 236АМ-0Х», где

• - Меркурий - торговая марка счетчика;

• - 236 - серия счетчика;

• - А - тип измеряемой энергии - активной энергии;

• - М - электромеханическое отсчетное устройство;

• - 0Х - модификации, подразделяемые по максимальному току и классу точности, приведены в таблице 1.

Таблица 1 - Модификации счетчиков «Меркурий 236АМ-0Х»

Модификации счетчиков	Класс точности при измерении активной энергии	Номинальный/базовый (максимальный) ток, А
01	1,0	5(60)
02	1,0	10(100)
03	0,5S	5(10)

Счетчики с жидкокристаллическим индикатором (ЖКИ) являются многотарифными и выпускаются с внешним или внутренним тарификатором и предназначены для учета активной энергии прямого направления или активной энергии прямого направления и реактивной энергии прямого и обратного направлении (таблица 2)

Таблица 2 - Функциональные свойства счетчиков в части каналов учета электроэнергии

Наименование канала учета	Активно-реактивный		Активный
	1 направление		1 направление
	С учетом знака	По модулю	С учетом знака	По модулю
А+	А1+А4	А1+А2+А3+А4	А1+А4	А1+А2+А3+А4
А-	-	-	-	-
R+	R1	R1+R3	-	-
R-	R4	R2+R4	-	-
П р и м е ч а н и я: А+, R+ - активная и реактивная энергия прямого направления, А-, R- - активная и реактивная энергия обратного направления, А1, А2, А3, А4, R1, R2, R3, R4 - активная и реактивная составляющие вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.

П р и м е ч а н и е - Прямое направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 0 ° до 90 ° и от 270 ° до 360 °, реактивной энергии - от 0 ° до 90 ° и от 90 ° до 180 °.

Обратное направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной энергии - от 180° до 270° и от 270° до 360°.

Условное обозначение счетчиков с ЖКИ: «Меркурий 236ART-0X PQLR(C)S», где Меркурий - торговая марка счетчика;

• -   236 - серия счетчика;

• -   AR - тип измеряемой энергии:

• 1) А - активной энергии;

• 2) R - реактивной энергии;

• -   Т - наличие внутреннего тарификатора;

• -   0Х - модификации, подразделяемые по максимальному току и классу точности, приведены в таблице 3.

• -   P - наличие профиля;

• -   Q - показатель качества электроэнергии, наличие журналов вкл./выкл. токов;

• -   L - модем PLC-I;

• -   R - интерфейс RS-485;

• -   С - интерфейс CAN;

- S - внутреннее питание интерфейса.

П р и м е ч а н и е - Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции. Оптопорт присутствует во всех модификациях счетчика.

Таблица 3 - Модификации счетчиков «Меркурий 236A(R)(T)...»

Модификации счетчиков	Класс точности при измерении энергии		Номинальный/базовый (максимальный) ток, А
	активной	реактивной
01	1,0	2,0	5(60)
02	1,0	2,0	5(100)
03	0,5S	1,0	5(10)

Переключение тарифов осуществляется с помощью внутреннего тарификатора или по команде через интерфейс или модем PLC-I от внешнего тарификатора.

Счетчики имеют встроенный последовательный интерфейс связи, обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данных об учтенной электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счетчика и другая информация, необходимая для конфигурации счетчика.

Счетчики с индексом «L» в названии счетчика дополнительно имеют встроенный модем PLC-I для связи по силовой низковольтной сети.

Счетчики имеют импульсный выход для поверки счетчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учета потребляемой электроэнергии.

Счетчики «Меркурий 236АМ-0Х» обеспечивают регистрацию значений потребляемой электроэнергии с нарастающим итогом с момента ввода счетчика в эксплуатацию.

Счетчики «Меркурий 236A(R)(T)...» обеспечивают вывод на индикатор следующих параметров и данных:

учтенной активной энергии прямого направления (счетчики с индексом «А»), активной прямого направления и реактивной энергии прямого и обратного направления (счетчики с индексами «AR») в соответствии с заданным перечнем индицируемых тарифных зон (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно:

• - всего от сброса показаний;

Примечание - счетчики, запрограммированные в однотарифный режим, обеспечивают вывод на индикатор значения потребляемой электроэнергии только по одному тарифу.

вспомогательных параметров:

• - мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз;

• - действующих значений фазных напряжений и токов по каждой из фаз;

• - углов между фазными напряжениями:

• 1) между 1 и 2 фазами;

• 2) между 1 и 3 фазами;

• 3) между 2 и 3 фазами.

• - коэффициентов мощности (cos ф) по каждой фазе и по сумме фаз с указанием вектора полной мощности;

• - частоты сети;

• - коэффициента искажений синусоидальности фазных напряжений;

• - **текущего времени;

• - **текущей даты;

• - параметров модема (для варианта исполнения с модемом PLC-I);

• - *идентификационного номера модема;

• - *уровня принятого сигнала.

• - температуры внутри корпуса счетчика;

• - ***тамперных событий:

• 1) даты и времени вскрытия верхней крышки счетчика;

• 2) даты и времени вскрытия защитной (клеммной) крышки счетчика;

• 3) даты последнего перепрограммирования прибора;

• 4) даты и времени возникновения последней нештатной ситуации (ошибки самодиагностики).

Примечания

1* - для счетчиков с модемом PLC-I.

2** - для счетчиков с внутренним тарификатором.

3*** - при возникновении тамперных событий на ЖКИ в любом режиме высвечивается пиктограмма (точка в круге или восклицательный знак в треугольнике) до считывания соответствующих журналов событий.

Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также длительность индикации, программируется через интерфейс или через модем PLC-I.

Конструктивно счетчики состоят из следующих узлов:

• - корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);

• - клеммной колодки;

• - печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ или УО и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из восьми клемм для подключения электросети и нагрузки. На печатном узле находятся:

• - блок питания;

• - оптрон импульсного выхода;

• - микроконтроллер (МК);

• - энергонезависимое запоминающее устройство;

• - оптопорт с функцией электронной кнопки;

• - ЖКИ или УО.

Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.

Счетчики предназначены для эксплуатации внутри закрытых помещений.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

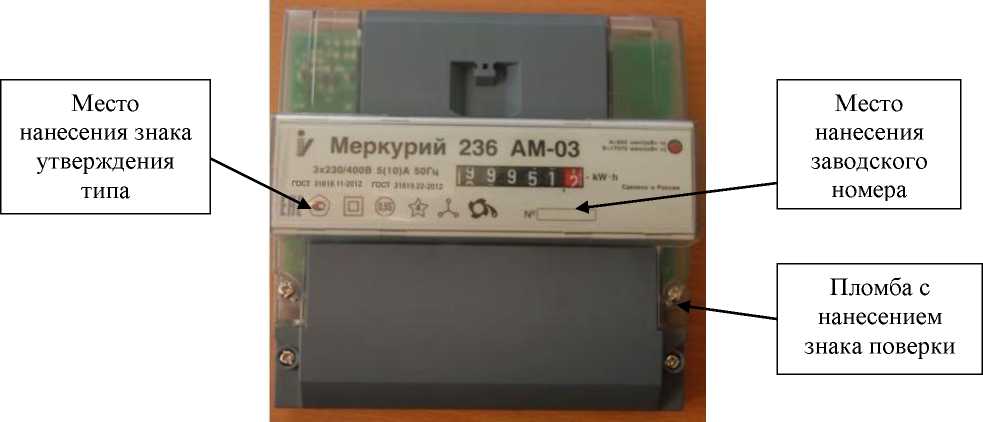

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

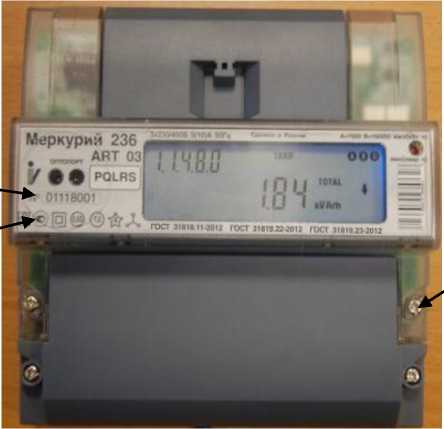

Рисунок 2 - Общий вид счетчиков «Меркурий 236A(R)(T)...» с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Программное обеспечение

В счетчиках используется программное обеспечение «Меркурий 236».

Структура программного обеспечения «Меркурий 236» приведена на рисунке 3. Программное обеспечение состоит из следующих модулей:

• -   модуль измерений, вычислений и подсчета активной и реактивной энергии;

• -   модуль индикации;

• -   модуль обмена с внешней памятью;

• -   тарификатора и таймера (часов);

• -   модуль обслуживания интерфейсов (UART, оптопорт, модем PLC-I).

Модуль подсчета энергии осуществляет измерение токов, напряжений и мощностей, которые в последующем используются для вычисления энергии и других вспомогательных параметров.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и другие параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующие регистры внешней памяти.

Модуль обслуживания интерфейсов обеспечивает связь счетчика с внешними устройствами.

Большинство модулей взаимосвязаны.

Рисунок 3 - Структура программного обеспечения «Меркурий 236» Идентификационные данные программного обеспечения приведены в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	М236 800. txt
Номер версии (идентификационный номер) программного обеспечения	не ниже 8.0.0
Цифровой идентификатор программного обеспечения	5Е41
Алгоритм вычисления цифрового идентификатора ПО	CRC 16

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Для работы со счетчиками используется тестовое программное обеспечение «Конфигуратор счетчиков Меркурий».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Метрологические и технические характеристики

1 Основные метрологические и технические характеристики счетчиков приведены в таблице 5.

Таблица 5 - Основные метрологические и технические характеристики счетчиков

Наименование параметра	Допускаемое значение	Примечание
Класс точности по ГОСТ 31819.21-2012 ГОСТ 31819.22-2012 ГОСТ 31819.23-2012	1 0,5S 1 или 2
Номинальное напряжение (Ином) В	230
Установленный рабочий диапазон напряжения	от 0,9 до 1,1Ином
Расширенный рабочий диапазон напряжения	от 0,8 до 1,15Ином
Предельный рабочий диапазон напряжения	от 0 до 1,15Ином
Номинальный (1ном) и базовый ток (1б), А	5 или 10	согласно таблицам 1 и 3
Максимальный ток (1макс), А	10 или 60 или 100	согласно таблицам 1 и 3
Номинальное значение частоты, Гц	50
Полная мощность, потребляемая цепью тока, В^А, не более	0,1
Полная мощность, потребляемая цепью напряжения, В^А, не более: - для счетчиков с модемом PLC-I, В^А	9 24
Активная мощность, потребляемая цепью напряжения, не более, Вт - для счетчиков с модемом PLC-I, Вт	1 1,5
Максимальное число действующих тарифов	до 4-х	Для счетчиков с ЖКИ
Точность хода часов счетчиков при нормальной температуре (20±5) °С, с/сут	±0,5
Диапазон рабочих температур, °С	от -45 до +75	при температуре от -20 до +45 °С допускается частичная потеря работоспособности ЖКИ
Средняя наработка на отказ, ч	220000
Средний срок службы, лет	30
Масса, кг, не более	0,90
Габаритные размеры, мм не более	(158x154x72)

2 Стартовый ток (чувствительность) соответствуют приведенным в таблицах 6 и 7.

Таблица 6 - Стартовые токи для счетчиков «Меркурий 236A(R)(T)...»

Модификации счетчика	Стартовый ток, А
01	0,020
02	0,020
03	0,005

Таблица 7 - Стартовые токи для счетчиков «Меркурий 236АМ-0Х»

Модификации счетчика	Стартовый ток, А
01	0,020
02	0,040
03	0,005

• 3 Постоянная счетчиков соответствует указанным в таблицах 8 и 9

Таблица 8 - Постоянная счетчиков «Меркурий 23()А(1<)(Т)...»

Модификации счетчиков	Постоянная счетчика, имп./(кВт^ч), имп./(квар^ч)
	в режиме телеметрии	в режиме поверки
01	500	32000
02	250	16000
03	1000	160000

Таблица 9 - Постоянная счетчиков «Меркурий 236АМ-0Х»

Модификации счетчиков	Постоянная счетчика, имп./(кВт^ч)
	в режиме телеметрии	в режиме поверки
01	1600	-
02	1600	-
03	800	17070

• 4 Пределы допускаемой относительной погрешности счетчиков при измерении фазных напряжений в рабочем диапазоне температур и в расширенном диапазоне измеряемых напряжений ±0,5 %.

• 5 Пределы допускаемой относительной погрешности счетчиков при измерении частоты питающей сети в диапазоне от 49 до 51 Гц и в рабочем диапазоне температур ±0,04 %.

• 6 Пределы допускаемой относительной погрешности счетчиков класса точности 0,5S при измерении фазных токов в диапазоне токов от 0,021ном до Imax в нормальных

условиях:

где Imax - максимальный ток счетчика, Ix - измеряемое значение тока.

• 6.1 Пределы допускаемой относительной погрешности счетчиков класса точности 1 при измерении фазных токов в нормальных условиях в диапазоне токов от 0,051б до 1б:



где 1б - базовый ток счетчика,

Ix - измеряемое значение тока.

• 6.2 Пределы допускаемой относительной погрешности счетчиков класса точности 1 при измерении фазных токов в нормальных условиях в диапазоне токов от 1б до Imax:



• 7 Отображение измеряемых величин Информация отображается на счетном механизме

Счетный механизм счетчиков дает показания непосредственно в киловатт-часах (кВт^ч) при измерении активной энергии и в киловар-часах (квар^ч) при измерении реактивной энергии. В качестве счетного механизма используются устройство отсчетное (УО) или жидкокристаллический индикатор (ЖКИ).

• 7.1 Для УО общее количество барабанов семь:

• - для счетчиков «Меркурий 236 АМ-01» и «Меркурий 236 АМ-03» первые шесть барабанов индицируют целое значение электроэнергии в кВт% а седьмой - в десятых и сотых долях кВт^ч;

• - для счетчиков «Меркурий 236 АМ-02» все семь барабанов индицируют целое значение электроэнергии в кВт^ч.

• 7.2  ЖКИ счетчика представляет собой восьмиразрядный семисегментный цифровой индикатор с фиксированной запятой перед двумя младшими разрядами.

Класс защиты счетчиков от проникновения пыли и воды IP51 по ГОСТ 14254-2015.

Корпус счетчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Знак утверждения типа

наносится на панель счетчика методом офсетной печати или фото способом.

В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность средства измерений

Комплект поставки счетчиков приведен в таблице 10.

Таблица 10 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик электрической энергии статический	в соответствии	1 шт.
трехфазный «Меркурий 236»в потребительской таре	с КД модификацией
Руководство по эксплуатации1) 5)	АВЛГ.411152.034 РЭ	1 экз.
Паспорт 4)	АВЛГ.411152.034 ПС	1 экз.
Формуляр 5)	АВЛГ.411152.034 ФО	1 экз.
Методика поверки2)	-	1 экз.
Оптоадаптер «Меркурий 255.1»3)	АВЛГ 811.50.00	1 шт.
Адаптер «Меркурий 221»3)	АВЛГ 650.00.00	1 шт.
Концентратор «Меркурий 225.11» 3)	АВЛГ 699.00.00	1 шт.
П р и м е ч а н и я: 1) В бумажном виде не поставляется. Доступно	в электронном виде на сайте
www.incotexcom.ru 2) Размещена на сайте https://fgis.gost.ru 3) Поставляется по отдельному заказу организациям, производящим поверку счетчиков
4) Для счетчиков с индексом «АМ-0Х» в модификации 5) Для счетчиков с индексом «ART-ОХ PQLR(C)S» в модификации

Сведения о методиках (методах) измерений

приведены в разделе 3 «Устройство и работа» руководства по эксплуатации АВЛГ.411152.034 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

АВЛГ.411152.034 ТУ «Счетчики электрической энергии статические трехфазные «Меркурий 236». Технические условия».

Изготовитель

Общество с ограниченной ответственностью   «Научно-Производственная

Компания «Инкотекс» (ООО «НПК «Инкотекс»)

ИНН 7702690982

Юридический адрес: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2

Фактический адрес: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2

Телефон/факс (495) 780-77-38

E-mail: firma@incotex.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ГЦИ СИ ФГУ «Нижегородский ЦСМ»)

603950, г. Нижний Новгород, ул. Республиканская, д. 1

Тел. (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-08.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр

«ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2381

Регистрационный № 54137-13

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Вискозиметры ВЗ - 246

Назначение средства измерений

Вискозиметры ВЗ - 246 предназначены для определения условной вязкости (времени истечения) лакокрасочных материалов или относящихся к ним продуктов - ньютоновских или приближающихся к ним жидкостей.

Описание средства измерений

Вискозиметр представляет собой резервуар, имеющий форму воронки с тремя сменными соплами. Резервуар вискозиметра типа ВЗ-246 изготавливается из полипропилена марки 21030-16Н по ТУ 2211-051-05796653-99, а резервуар вискозиметра типа ВЗ-246 АЛ изготавливается из алюминиевого сплава марки АЛ9 по ГОСТ 1583-93.

В зависимости от вида крепления есть три модификации:

• - «Треног» - к резервуару крепятся три металлические ножки;

• - «На штативе» - резервуар крепится к металлическому цилиндрическому штативу, штатив крепится к подставке;

• - «Погружной» - резервуар крепится к ручке с хомутом.

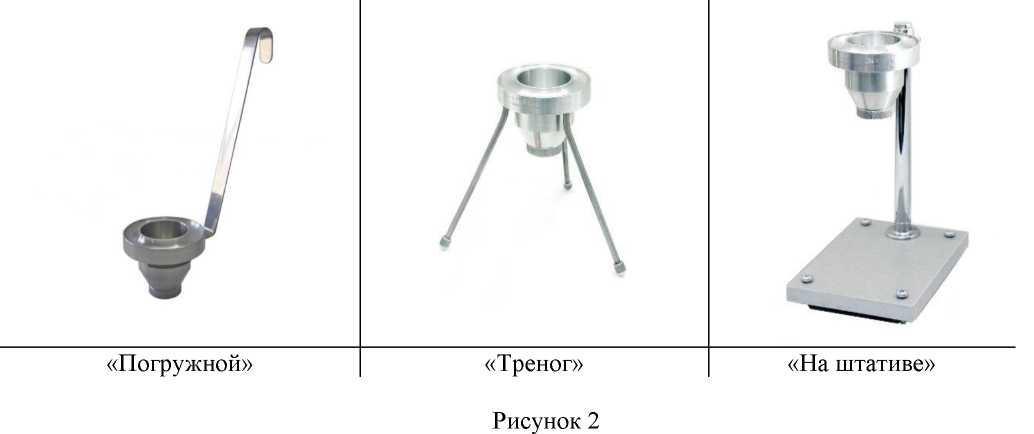

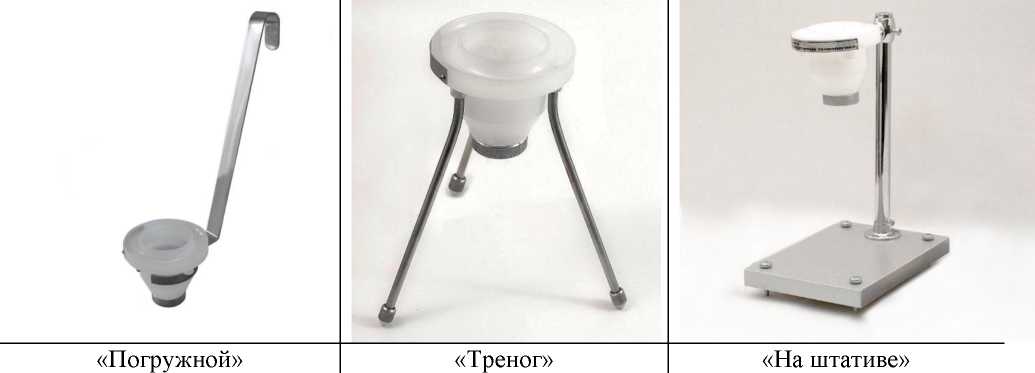

На рисунке 1 представлены вискозиметры из полипропилена, а на рисунке 2 -

из алюминиевого сплава.

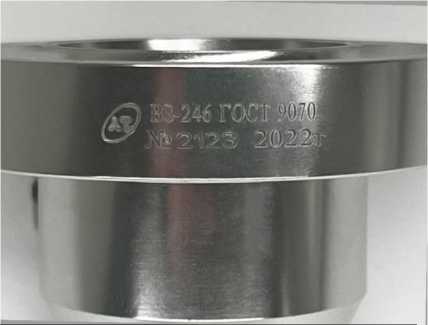

Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус вискозиметра (резервуар из алюминия) и алюминиевый шильдик, прикрепленный к корпусу винтами (резервуар из полипропилена). Пример маркировки вискозиметров представлен на рисунке 3.

Пломбирование вискозиметров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Метрологические и технические характеристики

Метрологические и технические характеристики вискозиметров приведены в таблице 1 и 2.

Таблица 1. Метрологические характеристики вискозиметров

Наименование параметра	Значение
Предел допускаемого значения основной относительной погрешности измерения времени истечения, %	±3

Таблица 2. Основные технические характеристики

Наименование параметра	Значение
Вместимость резервуара, мл	100 ±1
Диаметр отверстия сопла, d, мм	2,000 ± 0,012 4,000 ± 0,015 6,000 ± 0,015
Высота сопла, h, мм	4,000 ± 0,015
Диапазон времени истечения жидкости, с, -для сопла с диаметром 2 мм	70 - 300
-для сопла с диаметром 4 мм	12 - 200
- для сопла с диаметром 6 мм	20 - 200
Внутренний диаметр резервуара, мм, не более	50
Высота резервуара, мм, не более	72
Масса вискозиметра из полипропилена в собранном виде, кг, не более: «Треног»	0,22
«На штативе»	0,56
«Погружной»	0,22
Масса вискозиметра из алюминиевого сплава в собранном виде, кг, не более: «Треног»	0,41
«На штативе»	0,78
«Погружной»	0,41
Средняя наработка на отказ, ч, не менее	15000
Полный установленный срок службы, лет, не	12
менее

Таблица 3. Условия эксплуатации

Наименование параметра	Значение
Диапазон температуры окружающей среды, оС	от +10 до +35
Диапазон атмосферного давление, кПа	от 91 до 105
Относительная влажность воздуха, %, не более	80

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4. Комплект поставки вискозиметров

Наименование	Количество, шт
Резервуар	1
Сопла	3 (диаметр 2 мм, диаметр 4 мм, диаметр 6 мм)
Крепление (в комплект входит одно из трех типов): Ручка ( тип П) Треног (тип Т) Штатив (тип Ш)	1 1 1
Термометр технический стеклянный*	1
Уровень пузырьковый	1
Руководство по эксплуатации	1

*-поставляется по отдельному заказу, с характеристиками, обеспечивающими требуемую точность измерений, утвержденного типа, с действующим сроком поверки.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Подготовка ВЗ-246 Ш, Т, П к работе и порядок работы», в документе «Вискозиметр. Руководство по эксплуатации.»

Нормативные документы, устанавливающие требования к средствам измерений

ГОСТ 9070-75 «Вискозиметры для определения условной вязкости лакокрасочных материалов. Технические условия»;

МИ 1740-87 «Методические указания. Государственная система обеспечения единства. Вискозиметры для определения условной вязкости лакокрасочных материалов ВЗ - 246. Методика поверки»;

ТУ 4215-002-62222403-2012 «Вискозиметры ВЗ - 246».

Изготовитель:

Общество с ограниченной ответственностью «Лабораторные Технологии».

(ООО «Лабораторные Технологии»).

ИНН 5249102088

Адрес: 606002, Нижегородская обл., г. Дзержинск, ул. Ленинградская, д. 12 а.

Тел/факс: 8 (8313) 36-76-13 www.lab-shop.ru; www.laboff.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1

Тел. 8(800) 200-22-14

E-mail: та11@ппс8т.ги

Web-сайт: http://www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2381

Лист № 1 Регистрационный № 80577-20                                            Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Нововаршавская СЭС»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Нововаршавская СЭС» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер под управлением гипервизора VMware на базе закрытой облачной системы (сервер), программный комплекс (ПК) «Энергосфера», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

От сервера информация в виде xml-файлов установленных форматов поступает на АРМ по каналу связи сети Internet.

Передача информации от АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется 1 раз в сутки по каналу связи сети Internet в виде xml-файлов установленных форматов в соответствии с действующими требованиями к предоставлению инфомрации.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется один раз в час. Корректировка часов сервера производится независимо от величины расхождений.

Сравнение показаний часов счетчиков с часами сервера осуществляется не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ «Нововаршавская СЭС» наносится на этикетку, расположенную на тыльной стороне АРМ, типографским способом. Дополнительно заводской номер 001 указывается в паспорте-формуляре.

Программное обеспечение

В АИИС КУЭ используется программный комплекс (ПК) «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Метрологически значимая часть ПК «Энергосфера» указана в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

		Измерительные компоненты						Метрологические характеристики ИК
Номер ИК	Наименование точки измерений	ТТ	ТН	Счетчик	УСВ	Сервер	Вид электроэнергии	Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	Нововаршавская СЭС РУ-35 кВ, 1 СШ 35 кВ, яч.104	ТОЛ-СВЭЛ-35 Кл.т. 0,5S 600/5 Рег. № 70106-17 Фазы: А; В; С	НАЛИ-НТЗ-35 Кл.т. 0,5 35000/100 Рег. № 70747-18 Фазы: АВС	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17			Активная Реактивная	1,1 2,3	3,0 4,7
2	Нововаршавская СЭС РУ-35 кВ, 2 СШ 35 кВ, яч. 204	ТОЛ-СВЭЛ-35 Кл.т. 0,5S 600/5 Рег. № 70106-17 Фазы: А; В; С	НАЛИ-НТЗ-35 Кл.т. 0,5 35000/100 Рег. № 70747-18 Фазы: АВС	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17	УСВ-3 Рег. № 64242-16	VMware	Активная Реактивная	1,1 2,3	3,0 4,7
3	Нововаршавская СЭС ИС-1, И-1.1 0,63 кВ	ТШЛ-0,66 Кл.т. 0,5S 3000/5 Рег. № 64182-16 Фазы: А; В; С	НТС-0,5 Кл.т. 0,5 660/100 Рег. № 46784-11 Фазы: АВС	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17			Активная Реактивная	1,1 2,3	3,0 4,7
4	Нововаршавская СЭС ИС-1, И-1.2 0,63 кВ	ТШЛ-0,66 Кл.т. 0,5S 3000/5 Рег. № 64182-16 Фазы: А; В; С	НТС-0,5 Кл.т. 0,5 660/100 Рег. № 46784-11 Фазы: АВС	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17			Активная Реактивная	1,1 2,3	3,0 4,7

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9	10
	Нововаршавская СЭС ИС-2, И-2.1 0,63 кВ	ТШЛ-0,66 Кл.т. 0,5S	НТС-0,5 Кл.т. 0,5	СЭТ-4ТМ.03М			Активная	1,1	3,0
5		3000/5	660/100	Кл.т. 0,2S/0,5
		Рег. № 64182-16	Рег. № 46784-11	Рег. № 36697-17			Реактивная	2,3	4,7
		Фазы: А; В; С	Фазы: АВС
	Нововаршавская СЭС ИС-2, И-2.2 0,63 кВ	ТШЛ-0,66 Кл.т. 0,5S	НТС-0,5 Кл.т. 0,5	СЭТ-4ТМ.03М			Активная	1,1	3,0
6		3000/5	660/100	Кл.т. 0,2S/0,5
		Рег. № 64182-16	Рег. № 46784-11	Рег. № 36697-17			Реактивная	2,3	4,7
		Фазы: А; В; С	Фазы: АВС
	Нововаршавская СЭС ИС-3, И-3.1 0,63 кВ	ТШЛ-0,66 Кл.т. 0,5S	НТС-0,5 Кл.т. 0,5	СЭТ-4ТМ.03М			Активная	1,1	3,0
7		3000/5	660/100	Кл.т. 0,2S/0,5
		Рег. № 64182-16	Рег. № 46784-11	Рег. № 36697-17	УСВ-3 Рег. №		Реактивная	2,3	4,7
		Фазы: А; В; С	Фазы: АВС			VMware
		ТШЛ-0,66 Кл.т. 0,5S	НТС-0,5 Кл.т. 0,5
	Нововаршавская СЭС ИС-3, И-3.2 0,63 кВ			СЭТ-4ТМ.03М	64242-16		Активная	1,1	3,0
8		3000/5	660/100	Кл.т. 0,2S/0,5
		Рег. № 64182-16	Рег. № 46784-11	Рег. № 36697-17			Реактивная	2,3	4,7
		Фазы: А; В; С	Фазы: АВС
	Нововаршавская СЭС ИС-4, И-4.1 0,63 кВ	ТШЛ-0,66 Кл.т. 0,5S	НТС-0,5 Кл.т. 0,5	СЭТ-4ТМ.03М			Активная	1,1	3,0
9		3000/5	660/100	Кл.т. 0,2S/0,5
		Рег. № 64182-16	Рег. № 46784-11	Рег. № 36697-17			Реактивная	2,3	4,7
		Фазы: А; В; С	Фазы: АВС
	Нововаршавская СЭС ИС-4, И-4.2 0,63 кВ	ТШЛ-0,66 Кл.т. 0,5S	НТС-0,5 Кл.т. 0,5	СЭТ-4ТМ.03М			Активная	1,1	3,0
10		3000/5	660/100	Кл.т. 0,2S/0,5
		Рег. № 64182-16	Рег. № 46784-11	Рег. № 36697-17			Реактивная	2,3	4,7
		Фазы: А; В; С	Фазы: АВС
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы									±5 с
времени UTC(SU)

Примечания:

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3    Погрешность в рабочих условиях указана для силы тока 2 % от 1ном; cos9 = 0,8инд.

• 4   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном владельцем АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	10
Нормальные условия: параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от +10 до +33
температура окружающей среды в месте расположения счетчиков, °С	от +10 до +33
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	446116
среднее время восстановления работоспособности, ч	0,5
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	114
при отключении питания, лет, не менее	40
для сервера: хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения;

коррекции времени в счетчиках.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	ТОЛ-СВЭЛ-35	6
Трансформаторы тока шинные	ТШЛ-0,66	24
Трансформаторы напряжения антирезонансные трехфазные	НАЛИ-НТЗ-35	2
Трансформаторы напряжения	НТС-0,5	8

Продолжение таблицы 4

1	2	3
Счетчики электрической энергии трехфазные многофункциональные	СЭТ-4ТМ.03М	10
Устройства синхронизации времени	УСВ-3	1
Сервер на базе закрытой обычной системы	VMware	1
Методика поверки	—	1
Паспорт-формуляр	199НВШ-СЭС-Р-АИИСКУЭ-ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ «Нововаршавская СЭС», регистрационный номер в Федеральном информационном фонде ФР.1.34.2021.40000.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

ИНН 5024145974

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2381

Лист № 1 Регистрационный № 89117-23                                          Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РН-Энерго» в части электроснабжения ООО «ШКДП»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РН-Энерго» в части электроснабжения ООО «ШКДП» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ООО «РН-Энерго» с программным обеспечением (ПО) «АльфаЦЕНТР», сервер ПАО «Россети» с ПО «Пирамида-Сети», устройства синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Для измерительных каналов (ИК) №№ 1-4 цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ПАО «Россети», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации и передача на сервер ООО «РН-Энерго» в виде xml-файлов установленных форматов.

Для остальных ИК цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ООО «РН-Энерго». На сервере ООО «РН-Энерго» осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов.

Также сервер ООО «РН-Энерго» может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

Передача информации от сервера ООО «РН-Энерго» в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭМ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ производится напрямую или через АРМ по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера ООО «РН-Энерго», часы сервера ПАО «Россети» и УСВ. УСВ обеспечивают передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера ООО «РН-Энерго» с соответствующим УСВ осуществляется не реже одного раза в сутки. Корректировка часов сервера ООО «РН-Энерго» производится при расхождении показаний с УСВ более ±1 с.

Сравнение показаний часов сервера ПАО «Россети» с соответствующим УСВ осуществляется не реже одного раза в сутки. Корректировка часов сервера ПАО «Россети» производится при расхождении показаний с УСВ более ±1 с.

Для ИК №№ 5-7 сравнение показаний часов счетчиков с часами сервера ООО «РН-Энерго» осуществляется во время сеанса связи, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера ООО «РН-Энерго» более ±1 с.

Для остальных ИК сравнение показаний часов счетчиков с часами сервера ПАО «Россети» осуществляется во время сеанса связи, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера ПАО «Россети» более ±1 с.

Журналы событий счетчиков и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «РН-Энерго» в части электроснабжения ООО «ШКДП» наносится на этикетку, расположенную на тыльной стороне сервера ООО «РН-Энерго», типографским способом. Дополнительно заводской номер 2023 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР» и ПО «Пирамида-Сети».

ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

ПО «Пирамида-Сети» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида-Сети». Метрологически значимая часть ПО «Пирамида-Сети» указана в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

ПО «АльфаЦЕНТР»
Идентификационные данные (признаки)					Значение
Идентификационное наименование ПО					ac metrology.dll
Номер версии (идентификационный номер) ПО					не ниже 12.1
Цифровой идентификатор ПО					3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО					MD5
ПО «Пирамида-Сети»
Идентификацион-
ные данные (при-					Значение
знаки)
Идентификационное наименование	Binary Pack	Check Data	Coml ECFunc-	Com- Mod-	Com StdFunc-	DateTime Pro-	Safe Values	Simple Verify	Summary	Values DataProc
ПО	Con-trols.dll	Integri-ty.dll	tions.dll	busFunc-tions.dll	tions.dll	cessing.dll	DataUp-date.dll	Data Statuses.dll	Check CRC.dll	essing.dll
Номер версии
(идентификацион-					не ниже 10.6
ный номер) ПО
	EB1984E	E021CF9C	BE77C56	AB65EF4	EC9A864	D1C26A2	B6740D3	61C1445B B04C7F9B B4244D4A 085C6A39	EFCC55	013E6FE
Цифровой идентификатор ПО	0072ACF	974DD7E	55C4F19F	B617E4F	71F3713E	F55C7FE	419A3B		E91291D	1081A4C
	E1C7972	A91219B4	89A1B41	786CD87	60C1DA	CFF5CAF	C1A4276		A6F8059	F0C2DE9
	69B9DB1	D4754D5	263A16C	B4A560F	D056CD6	8B1C056F	3860BB6		7932364	5F1BB6E
	5476	C7	E27	C917	E373	A4D	FC8AB		430D5	E645
Алгоритм вычисле-
ния цифрового
идентификатора
ПО

Метрологические и технические характеристики

Состав ИК и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электро-энергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	ПС 110 кВ Шексна, КРУН-6 кВ, 1 СШ 6 кВ, яч. 14, КЛ 6 кВ ДВП-1	ТЛМ-10 Кл.т. 0,5 1000/5 Рег. № 2473-69 Фазы: A; C	НАМИТ-10 Кл.т. 0,5 6000/100 Рег. № 16687-07 Фазы: ABC	ПСЧ-4ТМ.05М Кл.т. 0,5S/1,0 Рег. № 36355-07			Активная Реак тивная	1,3 2,5	3,3 5,6
2	ПС 110 кВ Шексна, КРУН- 6 кВ, 4 СШ 6 кВ, яч. 22, КЛ 6 кВ ДВП-2	ТЛМ-10 Кл.т. 0,5 1500/5 Рег. № 2473-69 Фазы: A; C	НАМИТ-10 Кл.т. 0,5 6000/100 Рег. № 16687-07 Фазы: ABC	ПСЧ-4ТМ.05М Кл.т. 0,5S/1,0 Рег. № 36355-07	УСВ-3 Рег. № 64242-16	Сервер ПАО «Россети»	Активная Реак тивная	1,3 2,5	3,3 5,6
3	ПС 110 кВ Шексна, КРУН- 6 кВ, 2 СШ 6 кВ, яч. 4, КЛ 6 кВ ДСП-1	ТЛМ-10 Кл.т. 0,5 1500/5 Рег. № 2473-69 Фазы: A; C	НАМИТ-10 Кл.т. 0,5 6000/100 Рег. № 16687-07 Фазы: ABC	ПСЧ-4ТМ.05М Кл.т. 0,5S/1,0 Рег. № 36355-07			Активная Реак тивная	1,3 2,5	3,3 5,6

4

ПС 110 кВ Шексна, КРУН- 6 кВ, 3 СШ 6 кВ, яч. 33, КЛ 6 кВ ДСП-2

ТЛМ-10 Кл.т. 0,5 1500/5 Рег. № 2473-69 Фазы: A; C

НАМИТ-10 Кл.т. 0,5 6000/100 Рег. № 16687-07 Фазы: ABC

ПСЧ-4ТМ.05М Кл.т. 0,5S/1,0 Рег. № 36355-07

Актив ная Реактивная

1,3 2,5

3,3 5,6

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9	10
5	ТП-5 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, АВ 0,4 кВ № 1	ТТЕ-30 Кл.т. 0,5S 100/5 Рег. № 73808-19 Фазы: A; В; C	-	ПСЧ-4ТМ.05МД.05 Кл.т. 0,5S/1,0 Рег. № 51593-18			Активная Реак тивная	1,0 2,1	3,3 5,6
6	ТП-5 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, АВ 0,4 кВ № 2	ТТЕ-30 Кл.т. 0,5S 100/5 Рег. № 73808-19 Фазы: A; В; C	-	ПСЧ-4ТМ.05МД.05 Кл.т. 0,5S/1,0 Рег. № 51593-18	УСВ-3 Рег. № 64242-16	Сервер ООО «РН-Энерго»	Активная Реак тивная	1,0 2,1	3,3 5,6
7	ТП-Котельная 6 кВ, РУ-0,4 кВ 1 СШ 0,4 кВ, АВ 0,4 кВ №1	-	-	ПСЧ-4ТМ.05МД.21 Кл.т. 1,0/2,0 Рег. № 51593-18			Активная Реак тивная	1,0 2,0	3,2 5,9
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях времени UTC(SU)							относительно шкалы		±5 с

Примечания:

• 1.   В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2.   Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3.   Погрешность в рабочих условиях для ИК №№ 5, 6 указана для силы тока 2 % от 1ном, для остальных ИК указана для силы тока 5 % от 1ном ; cos9 = 0,8инд.

• 4.   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичные утвержденных типов, а также замена серверов без изменения используемых ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	7
Нормальные условия: параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном
для ИК №№ 5, 6	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном
для ИК №№ 5, 6	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от +10 до +35
температура окружающей среды в месте расположения серверов, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типа ПСЧ-4ТМ.05М:
среднее время наработки на отказ, ч, не менее	140000
среднее время восстановления работоспособности, ч	2
для счетчиков типа ПСЧ-4ТМ.05МД:
среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для серверов:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	113
при отключении питания, лет, не менее	40
для серверов: хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания серверов с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения;

коррекции времени в счетчиках.

• -   журнал серверов: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; серверов.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована); серверах (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТЛМ-10	8
Трансформаторы тока измерительные	ТТЕ-30	6
Трансформаторы напряжения	НАМИТ-10	4
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05М	4
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МД	3
Устройства синхронизации времени	УСВ-3	2
Сервер ООО «РН-Энерго»	—	1
Сервер ПАО «Россети»	—	1
Методика поверки	—	1
Формуляр	ЭНПР.411711.166.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «РН-Энерго» в части электроснабжения ООО «ШКДП», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Шекснинский комбинат древесных плит» (ООО «ШКДП»)

ИНН 3524009045

Юридический адрес: 162562, Вологодская обл., Шекснинский р-н, рп. Шексна, ул. Первомайская, д. 22

Телефон: (817) 512-93-33, (817) 512-93-30

Web-сайт: gl.energ@mail.ru

E-mail: zavod@skdp.ru

Изготовитель

Общество с ограниченной ответственностью «РН-Энерго» (ООО «РН-Энерго»)

ИНН 7706525041

Адрес: 143440, Московская обл., г.о. Красногорск, д. Путилково, тер. Гринвуд, стр. 23, эт. 2, помещ. 129

Телефон: (495) 777-47-42

Факс: (499) 777-47-42

Web-сайт: www.rn-energo.ru

E-mail: rn-energo@rn-energo.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

---
