МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

04 апреля 2022 г.

841

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их

метрологические характеристики, согласно приложению к настоящему приказу.

2. Утвердить измененные описания

типов средств

измерений,

прилагаемые к настоящему приказу.

3. Распространить действие методик установленных согласно приложению

поверки средств измерений,

к настоящему приказу,

на средства измерений, находящиеся в эксплуатации.

4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности

И ТОрГОВЛИ РОССИЙСКОЙ ФедерЗЦТПГОТ 28 августа 20201. Jfe290fr\ _ г г                                     Подлинник электронного документа, подписанного ЭП,

5. Контроль за испол] [ениемкнааТ|Ояйй^ириьаАаг<оё5^ляю

Федеральное агентство по техническому регулированию и метрологии.

за собой.

Руководитель

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

А.П.Шалаев



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «4» апреля 2022 г. № 841

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Счетчики газа бытовые малогабаритные

СГБМ

43055186

57561-14

ПДЕК.40729 2.009 И1,

ПДЕК.40729 2.009 И1 с изменением

№1

ПДЕК.40729 2.009 И1 с

изменением №2

11.01.

2021

Общество с ограниченной ответственностью Производственнокоммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»), г. Чистополь,

Республика Татарстан

ВНИИР-филиал ФГУП «ВНИИМ им.

Д.И.

Менделеева», г. Казань

2.

Комплексы автоматики и телемеханики многофункциональны е программнотехнические

«Сфера»

1912051,

1812097

78950-20

НА.ГНМЦ.0 470-20 МП

НА.ГНМЦ.0 470-20 МП с изменением

№ 1

29.10.

2021

Общество с ограниченной ответственностью

Научно-производственная фирма «Экситон-автоматика»

(ООО НПФ «Экситон-автоматика»), г. Уфа

АО «Нефте-автоматика», г. Казань

3.

Датчики расхода газа

ДРГ.М

50418, 50417,

47120

26256-06

311.01.00.000

МИ

МП 1367-132021

23.09.

2021

Акционерное общество «Инженернопроизводственная фирма «Сибнефтеавтоматика» (АО «ИПФ «СибНА»), г. Тюмень

ВНИИР-филиал ФГУП «ВНИИМ им.

Д.И.

Менделеева», г. Казань

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «4» апреля 2022 г. № 841

Лист № 1 Регистрационный № 57561-14 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа бытовые малогабаритные СГБМ

Назначение средства измерений

Счетчики газа бытовые малогабаритные СГБМ предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищнокоммунальном и бытовом хозяйстве.

Описание средства измерений

Принцип действия счетчиков газа основан на изменении пропорционально расходу частоты акустических колебаний газа, проходящего через струйный блок датчика расхода и счете импульсов, производимых датчиком расхода.

Счетчики газа состоят из:

  • 1) датчика расхода газа, находящегося в герметичном корпусе и включающего в себя струйный блок и пневмоэлектропреобразователь;

  • 2) электронного блока, производящего усиление и формирование импульсов счета, и включающего в себя жидкокристаллический индикатор (ЖКИ) и батарею для питания блока электронного и ЖКИ;

  • 3) кожуха.

Счетчики выпускаются в следующих исполнениях:

  • - типоразмеров: СГБМ-1,6М, СГБМ-2,5, СГБМ-3,2, СГБМ-4;

  • - классов точности 1,0 и 1,5 по ГОСТ 8.401-80;

  • - без температурной коррекции и с температурной коррекцией;

  • - без импульсного выхода и с импульсным выходом;

  • - без радиоканала и с радиоканалом.

Исполнение счетчиков газа с температурной коррекцией приводит измеренный объем газа к стандартным условиям по ГОСТ 2939-63 (к температуре Т=20 °С).

Счетчики в исполнении с импульсным выходом оснащены оптроном и позволяют передавать данные о расходе газа (показания счетчика).

Счетчики в исполнении с радиоканалом оснащены радиомодулем и позволяют передавать данные о расходе газа (показания счетчика) и внештатных ситуациях в работе электронного блока счетчика (количество перегрузок).

Заводской номер наносится на лицевую панель прибора.

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

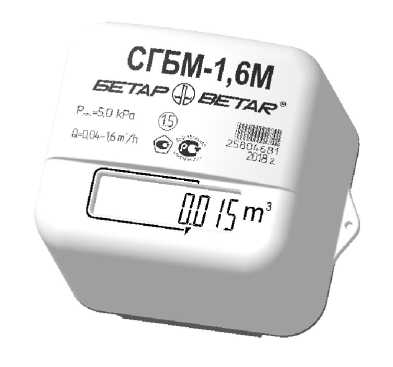

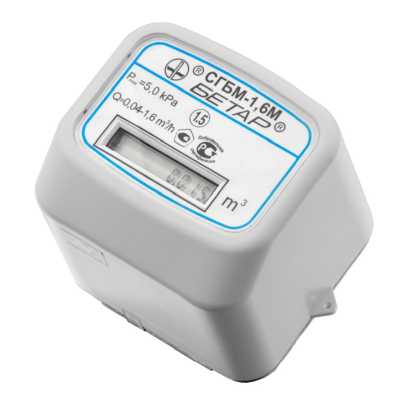

Рисунок 1 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-1,6М

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru
Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

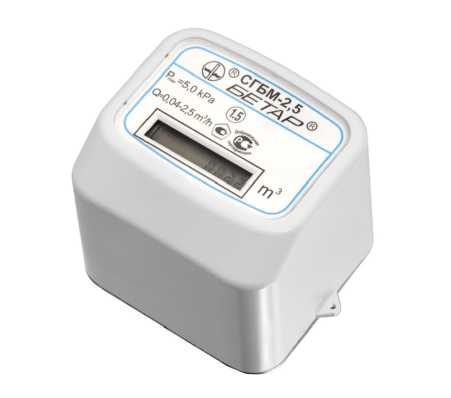

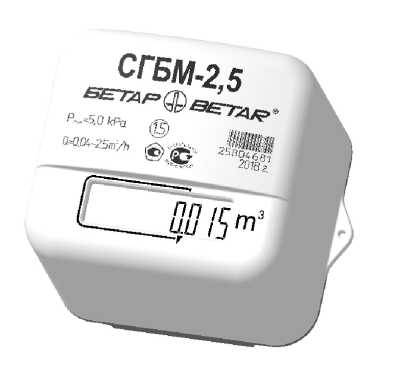

Рисунок 2 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-2,5

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru
Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

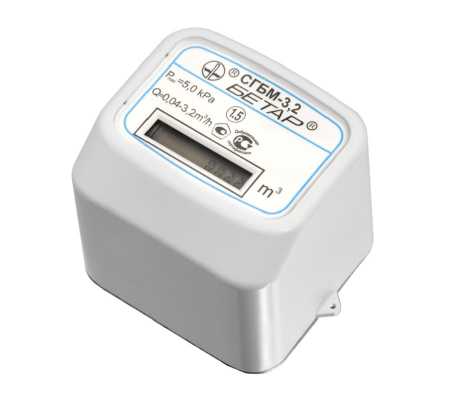

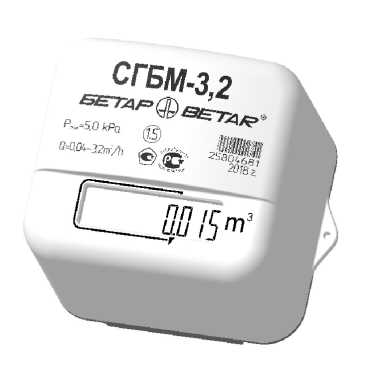

Рисунок 3 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-3,2

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru
Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

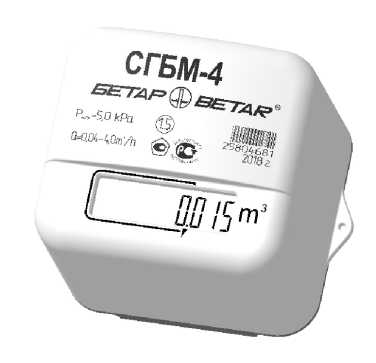

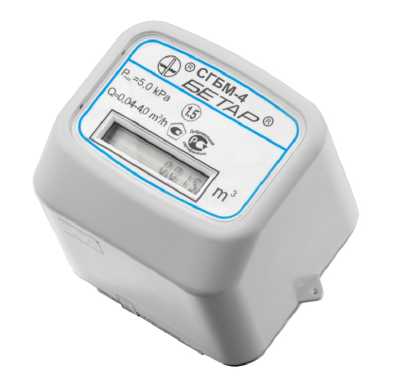

Рисунок 4 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-4

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

Газ, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой пропорциональной расходу газа. Акустические колебания передаются в пневмоэлектропреобразователь, в котором акустические колебания преобразуются в электрический сигнал. Электрический сигнал поступает в электронный блок, который производит усиление сигнала, формирует импульсы счета, производит подсчет импульсов, переводит полученное количество импульсов в значение потребленного объема газа и выводит это значение на ЖКИ.

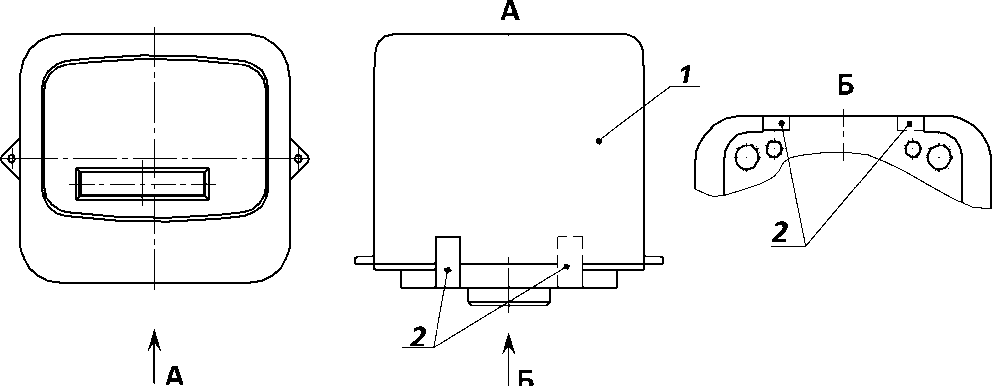

На рисунке 5 приведена схема пломбирования и обозначение мест для нанесения пломбы для защиты от несанкционированного доступа.

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru
Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

где:

  • 1 - счетчик газа,

  • 2 - самоклеящаяся пломба со знаком поверки, предотвращающая демонтаж кожуха и доступ к электронному блоку счетчика.

Рисунок 5 - Схема пломбирования счетчиков газа

Материал самоклеящейся пломбы - разрушаемый при отклеивании и не допускающий повторного наклеивания.

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения (ПО) для счетчиков

СГБМ-1,6М

Идентификационные данные (признаки)

Значение

модификации электронных блоков КВ.469335.038, СЭТ.469333.003 и СЭТ.469333.029

Идентификационное наименование ПО

CGb

Номер версии (идентификационный номер) ПО

U3.108

Цифровой идентификатор ПО

9A1d

Алгоритм вычисления цифрового идентификатора ПО

CRC16

модификация электронного блока ПДЕК.467416.001

Идентификационное наименование ПО

ПО СГ-1.6

Номер версии (идентификационный номер) ПО

1.00

Цифровой идентификатор ПО

7dEA

Алгоритм вычисления цифрового идентификатора ПО

CRC16

модификация электронного блока ОСДМ.070506.000

Идентификационное наименование ПО

ПО СГБ

1.6

ПО СГБ 3.2

Номер версии (идентификационный номер) ПО

ВЕР 1.3

ВЕР 1.09

Цифровой идентификатор ПО

89ed3d42*

106C6ded*

Алгоритм вычисления цифрового идентификатора ПО

MD5

модификация электронного блока ПГКД.467414.100

Идентификационное наименование ПО

СГБ-1.6

Номер версии (идентификационный номер) ПО

1.022

Цифровой идентификатор ПО

85b50046

Алгоритм вычисления цифрового идентификатора ПО

CRC32

модификация электронного блока ПГКД.467414.109

Идентификационное наименование ПО

СГБ-1.6

Номер версии (идентификационный номер) ПО

2.028

Цифровой идентификатор ПО

8FE3F0b7

Алгоритм вычисления цифрового идентификатора ПО

CRC32

модификация электронного блока ПДЕК.467416.002

Идентификационное наименование ПО

ПО СГ-4.0

Номер версии (идентификационный номер) ПО

1.00

Цифровой идентификатор ПО

4dA8

Алгоритм вычисления цифрового идентификатора ПО

CRC16

* - на ЖКИ счетчика газа отображаются только последние 8 цифр цифрового идентификатора ПО, вычисляемого по алгоритму MD5.

Таблица 2 - Идентификационные данные программного обеспечения (ПО) для счетчиков

СГБМ-2,5

Идентификационные данные (признаки)

Значение

модификации электронных блоков КВ.469335.038, СЭТ.469333.003 и СЭТ.469333.029

Идентификационное наименование ПО

CGb

Номер версии (идентификационный номер) ПО

U3.108

Цифровой идентификатор ПО

9A1d

Алгоритм вычисления цифрового идентификатора ПО

CRC16

модификация электронного блока ОСДМ.070506.000

Идентификационное наименование ПО

ПО СГБ 3.2

Номер версии (идентификационный номер) ПО

ВЕР 1.09

Цифровой идентификатор ПО

106C6ded*

Алгоритм вычисления цифрового идентификатора ПО

MD5

модификация электронного блока ПГКД.467414.109

Идентификационное наименование ПО

СГБ-2.5

Номер версии (идентификационный номер) ПО

2.028

Цифровой идентификатор ПО

8FE3F0b7

Алгоритм вычисления цифрового идентификатора ПО

CRC32

модификация электронного блока ПДЕК.467416.002

Идентификационное наименование ПО

ПО СГ-4.0

Номер версии (идентификационный номер) ПО

1.00

Цифровой идентификатор ПО

4dA8

Алгоритм вычисления цифрового идентификатора ПО

CRC16

* - на ЖКИ счетчика газа отображаются только последние 8 цифр цифрового идентификатора ПО, вычисляемого по алгоритму MD5.

Таблица 3 - Идентификационные данные программного обеспечения (ПО) для счетчиков

СГБМ-3,2

Идентификационные данные (признаки)

Значение

модификации электронных блоков КВ.469335.038, СЭТ.469333.003 и СЭТ.469333.029

Идентификационное наименование ПО

CGb

Номер версии (идентификационный номер) ПО

U3.108

Цифровой идентификатор ПО

9A1d

Алгоритм вычисления цифрового идентификатора ПО

CRC16

модификация электронного блока ОСДМ.070506.000

Идентификационное наименование ПО

ПО СГБ 3.2

Номер версии (идентификационный номер) ПО

ВЕР 1.09

Цифровой идентификатор ПО

106C6ded*

Алгоритм вычисления цифрового идентификатора ПО

MD5

модификация электронного блока ПГКД.467414.109

Идентификационное наименование ПО

СГБ-3.2

Номер версии (идентификационный номер) ПО

2.028

Цифровой идентификатор ПО

8FE3F0b7

Алгоритм вычисления цифрового идентификатора ПО

CRC32

модификация электронного блока ПДЕК.467416.002

Идентификационное наименование ПО

ПО СГ-4.0

Номер версии (идентификационный номер) ПО

1.00

Цифровой идентификатор ПО

4dA8

Алгоритм вычисления цифрового идентификатора ПО

CRC16

* - на ЖКИ счетчика газа отображаются только последние 8 цифр цифрового

идентификатора ПО, вычисляемого по алгоритму MD5.

Таблица 4 - Идентификационные данные программного обеспечения (ПО) для счетчиков

СГБМ-4

Идентификационные данные (признаки)

Значение

модификации электронных блоков СЭТ.469333.003 и СЭТ.469333.029

Идентификационное наименование ПО

CGb

Номер версии (идентификационный номер) ПО

U3.108

Цифровой идентификатор ПО

9A1d

Алгоритм вычисления цифрового идентификатора ПО

CRC16

модификация электронного блока ПДЕК.467416.002

Идентификационное наименование ПО

ПО СГ-4.0

Номер версии (идентификационный номер) ПО

1.00

Цифровой идентификатор ПО

4dA8

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Метрологические характеристики счетчиков газа нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков газа исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение характеристики

СГБМ-1,6М

СГБМ-2,5

СГБМ-3,2

СГБМ-4

1

2

3

4

5

Максимальный расход Qмакс, м3/ч

1,6

2,50

3,20

4,0

Номинальный расход Qном, м3/ч

0,8

1,20

1,60

2,0

Минимальный расход, Qмин, м3/ч

0,04

0,04

0,04

0,04

Порог чувствительности, м3/ч, не более

0,025

0,04

0,04

0,04

Пределы допускаемой основной относительной погрешности при нормальных условиях, %, в диапазоне расходов:

от Qмин до 0,2^макс

±2,5

от 0,2^макс до Qмакс включительно

для класса точности 1,0

±1,0

для класса точности 1,5

±1,5

Наименование характеристики

Значение характеристики

Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры в пределах рабочего интервала температур, %

±1,5

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Номинальный диаметр, DN

15

20

Перепад давления на максимальном расходе Qмакс, мм вод. ст. (кПа), не более

160 (1,6)

Рабочее давление измеряемой среды, кПа, не более

5,0

Емкость отсчетного устройства, не менее

99999,999

Температура измеряемой среды, °С

от -10 до + 50

Масса, кг, не более

0,67

Габаритные            размеры

(ВысотахШиринахДлина), мм, не более

70х88х76

Условия эксплуатации:

  • ■ температура     окружающего

воздуха, °С

  • ■ влажность при температуре не более 35 °С, %, не более

  • ■ атмосферное давление, кПа

от -10 до +50

95 от 84 до 106,7

Средняя наработка на отказ, ч, не более

110 000

Срок службы, лет, не менее

12

Знак утверждения типа

наносится на центральную часть лицевой панели счетчиков газа флексографским способом и в центр титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7

Наименование

Количество, шт.

Примечание

Счетчик газа

1

Тройник или тройник с накидной гайкой или тройник с двумя накидными гайками

1

По заказу потребителя поставляется в отдельной упаковке

Прокладка

1

Прокладка паронитовая

1

Поставляется вместе с тройником с накидной гайкой

2

Поставляется вместе с тройником с двумя накидными гайками

Руководство по эксплуатации

1

Комплект монтажных частей:

  • - пломба

  • - проволока

1

0,4 м

Сведения о методиках (методах) измерений

приведены в п. 5 Устройство и принцип действия ПДЕК.407292.009 РЭ «Счетчик газа бытовой малогабаритный СГБМ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к счетчикам газа бытовым малогабаритным СГБМ

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

ПДЕК.407292.001 ТУ Счетчики газа бытовые малогабаритные СГБМ. Технические условия

Изготовитель

Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»)

ИНН 1652005250

Адрес: 422986, Республика Татарстан, Чистопольский район, г. Чистополь, ул. Энгельса, д. 129Т, помещение Н-1

Телефон: 8-800-500-45-45, (84342) 5-69-69

Web-сайт: www.betar.ru

Е-mail: info@betar.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-cайт: www.vniir.org

Е-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «4» апреля 2022 г. № 841

Лист № 1 Регистрационный № 78950-20 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматики и телемеханики многофункциональные программнотехнические «Сфера»

Назначение средства измерений

Комплексы автоматики и телемеханики многофункциональные программнотехнические «Сфера» (далее - комплексы) предназначены для измерений, автоматического контроля и управления параметрами технологических процессов на нефтехимических, нефтеперерабатывающих и других производственных объектах, путем измерения и воспроизведения силы постоянного тока, измерения электрического сопротивления и измерения количества импульсов/частоты от первичных измерительных преобразователей (датчиков), а также формирования сигналов управления по заданным алгоритмам.

Область применения - системы диспетчерского и автоматического контроля и управления на нефтехимических, нефтеперерабатывающих и других производствах и объектах, в том числе территориально-распределенных, а также на объектах магистрального трубопроводного транспорта.

Описание средства измерений

Комплексы обеспечивают выполнение следующих функций:

  • - централизованный контроль, включающий регистрацию, архивацию, документирование и отображение информации о работе технологического оборудования;

  • - автоматическая защита технологического оборудования контролируемых объектов;

  • - автоматическая защита контролируемых объектов при поступлении сигнала «Пожар» от АСУ пожаротушения (ПТ);

  • - управление технологическим оборудованием;

  • - автономное поддержание заданного режима работы;

  • - изменение режима работы по командам оператора или диспетчера ДП;

  • - связь с другими системами автоматизации и информационными системами на контролируемом объекте;

  • - формирование и выдачу в автоматизированную систему управления (АСУ) сигналов об аварийной остановке агрегатов и механизмов с контролируемых объектов;

  • - прием от АСУ сигналов об аварийной остановке агрегатов и механизмов с контролируемых объектов;

  • - контроль параметров работы технологического оборудования контролируемых объектов;

  • - централизацию управления контролируемым объектом;

  • - регистрацию и отображение информации о работе оборудования контролируемого объекта;

- телеизмерение технологических параметров;

- телеуправление технологическим оборудованием объекта, оборудованием линейной части МН (в зоне ответственности) из диспетчерских пунктов;

- телесигнализация для выполнения сбора информации о возникновении аварийных ситуаций;

- телесигнализация для выполнения сбора информации о техническом состоянии оборудования и объекта;

- телесигнализация для выполнения передачи сигнализации об аварийном состоянии (аварийной остановке) агрегатов и механизмов на контролируемом объекте.

Комплексы являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса входит следующее типовое оборудование:

- автоматизированное рабочее место (АРМ) оператора;

- сервер;

- шкаф центрального процессора (ЦП);

-   шкаф устройства сопряжения с объектом (УСО);

- шкаф вторичных преобразователей (ВП);

- шкаф линейной телемеханики (ЛТМ);

-   шкаф первичных преобразователей (ПП);

- шкаф блока ручного управления (БРУ);

- щит приборный;

- шкаф систем автоматического управления и измерений (ШСАУ);

-   шкаф телемеханики (ШТМ);

-   шкаф телемеханики кустовой (ШТМ.К);

- шкаф связи телемеханики (ШС.ТМ);

- шкаф системы контроля загазованности (ШСКЗ);

-   шкаф контроля и управления скважины ЭЦН (ШКУ.ЭЦН);

- шкаф контроля скважины фонтанирующей (ШК.Ф);

-   шкаф контроля и управления скважины водозаборной (ШКУ.ВЗ);

-   шкаф контроля и управления скважины водонагнетательной (ШКУ.ВН);

- шкаф (станция управления) групповой замерной установкой (СУ АГЗУ);

- шкаф (станция) управления скважины ШГН (СУ ШГН);

-   интеллектуальная станция управления ШГН (ИСУ ШГН);

- шкаф технического учета электроэнергии (ШТУЭ);

-   шкаф релейных защит (ШРЗ);

-   шкаф (станция) катодной защиты (СКЗ);

- шкаф управления установки предварительного сброса пластовой воды (ШУ УПСВ);

-   шкаф управления дожимной насосной станции (ШУ ДНС);

-   шкаф управления установкой подготовки нефти (ШУ УПН);

-   шкаф управления установкой подготовки газа (ШУ УПГ);

- шкаф управления насосной станцией внешнего/внутреннего транспорта нефти (ШУ НСВН);

- шкаф управления блочной кустовой насосной станцией (ШУ БКНС);

- шкаф измерительно-вычислительного комплекса системы обработки информации системы измерения количества и качества нефти (ИВК СОИ СИКН);

- шкаф программируемого логического контроллера системы обработки информации системы измерения количества и качества нефти (ПЛК СОИ СИКН);

- шкаф аварийных защит и связи (ШАЗС);

- шкаф станции телемеханики (СТМ);

-   шкаф центральный станции телемеханики (ЦСТМ);

-   шкаф блока измерений и обработки информации (БИОИ);

- шкаф связи (ШС);

-   шкаф РСУ;

-   шкаф ПАЗ;

-   шкаф контроллерный (ШК);

-   шкаф станции управления (СУ).

Приборные шкафы комплексов расположены вне взрывоопасных зон промышленного объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне, осуществляется через искробезопасные цепи.

Внешние виды шкафов приведены на рисунках 1 и 2.

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

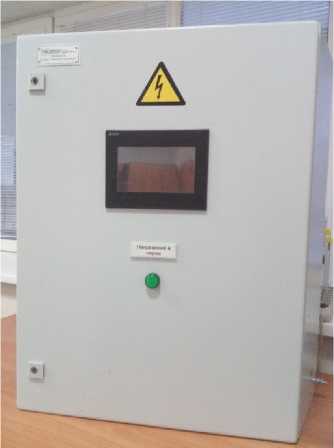

Рисунок 2 - Внешний вид шкафа управления

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

Рисунок 1 - Внешний вид приборного шкафа комплекса

Измерительные каналы (ИК) комплексов строятся на базе программируемых логических контроллеров и в общем случае состоят из:

  • 1) Промежуточных измерительных преобразователей, осуществляющих нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода (Таблица 1);

  • 2) Аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифроаналоговые преобразования и модулей счетно-импульсного ввода (Таблица 2);

  • 3) АРМ оператора, предназначенного для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.

Примечание: Состав ИК зависит от конкретного исполнения.

Таблица 1 - Промежуточные измерительные преобразователи

Наименование СИ

Тип СИ

Изготовитель

Номер в Госреестре

Преобразователи измерительные напряжения трехфазного тока

E3855, E4855

25177-08

Преобразователи измерительные переменного тока

E842A, E842C

ООО «Фирма

«Алекто-Электроникс», г.Омск

22145-12

Преобразователи измерительные

E855A, E855B, E855C,

E854A, E854B, E854C

22144-12

Преобразователи напряжения и тока измерительные

AEDC, мод.

AEDC856, AEDC857, AEDC875

47618-11

Преобразователи измерительные переменного тока

E1842C

25178-08

Наименование СИ

Тип СИ

Изготовитель

Номер в Госреестре

Преобразователи измерительные мощности трехфазного тока

E849,E859,E860,

E1849, E1859, E1860

ООО «Фирма

«Алекто-Электроникс», г.Омск

24137-12

Преобразователи измерительные многофункциональные

AET100, AET200,

AET300, AET400

44146-15

Преобразователи измерительные многофункциональные

ET

ОДО

«Энергоприбор», Беларусь, г.Витебск

40672-12

Преобразователи измерительные активной мощности трехфазного тока

Е848М

36431-17

Преобразователи измерительные переменного тока

Е852М

17395-17

Преобразователи измерительные напряжения переменного тока

Е855М, исп.

Е855М/Х и

Е855М/хС

9509-07

Преобразователи измерительные переменного тока

Е854М

9507-07

Преобразователи измерительные активной и реактивной мощности трехфазного тока

Е849-М1

7604-17

Преобразователи измерительные

МИР ПН-23, МИР ПТ-24, МИР ПМ-26

ООО «НПО «МИР», г.Омск

38015-08

Преобразователи измерительные переменного тока

МИР ПТ-02

30417-11

Преобразователи измерительные с гальванической развязкой

IM31, IM33, IM34,

IM35, IM36, IM43

Фирма «Hans Turck GmbH & Co. KG»,

Г ермания

34804-07

Преобразователи измерительные

IM, IMS, MK

49765-12

Преобразователи измерительные

MCR-FL

Фирма «Phoenix Contact GmbH & Co.

KG», Г ермания

56372-14

Преобразователи аналоговые

MINI MCR-SL-I-I(-

SP)

47645-11

Преобразователи измерительные

MACX

55661-13

Наименование СИ

Тип СИ

Изготовитель

Номер в Госреестре

Преобразователи

сигналов измерительные

MACX MCR(-EX)-SL

Фирма «Phoenix Contact GmbH &

Co. KG»,

Германия

54711-13

Преобразователи измерительные

MACX MCR-EX-SL, исп. МАСХ MCR-EX-SL-RPSSI-I, МАСХ MCR-EX- SL-RPSSI-I-SP

41972-09

Преобразователи аналоговые

MACX MCR-UI-UI(-UP)(-SP)(-NC)

47644-11

Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты)

Серия К

Фирма

«Pepperl+Fuchs

GmbH», Германия

22153-08

Преобразователи температуры вторичные

Барьер

искробезопасности

ЛПА-151

ООО

«Ленпромавтомат и-ка», Россия

61348-15

Барьеры

искробезопасности

НБИ

59512-14

Барьеры

искробезопасности

БИА-101

32483-09

Преобразователи сигналов

НПСИ

ООО НПФ

«КонтрАвт», Россия

43742-15

Барьеры

искробезопасности

КА50ХХEx,

R^IXXEx

74888-19

Преобразователи измерительные

SCA

ООО «Синтек», Россия

65521-16

Барьеры искрозащиты измерительные

МИДА-БИЗ-107-Ех

ЗАО «Мидаус», г.Ульяновск

31678-06

Преобразователи искробезопасные (барьеры искрозащиты)

SL, SLA

НИЛ АП, ООО,

Россия, г.Таганрог

77497-20

Барьеры искрозащиты измерительные

МИДА-БИЗ-105-Ех, мод. МИДА-БИЗ-105-

Ex-0l, МИДА-БИЗ-105-Ех-02, МИДА-БИЗ-105-Ех-03, МИДА-БИЗ-105-Ех-04, МИДА-БИЗ-105-Ех-05, МИДА-БИЗ-105-Ех-06

ЗАО «Мидаус», г.Ульяновск

29511-05

Модемы-коммуникаторы

МИР МК-01

ООО «НПО

«МИР», г.Омск

65768-16

Устройства измерительные многофункциональные

МИР КПР-01М

53850-13, 72384-18

Окончание таблицы 1

Наименование СИ

Тип СИ

Изготовитель

Номер в Госреестре

Устройства измерения и контроля параметров электрической сети

МИР КПР-01

ООО «НПО «МИР»,

г.Омск

48726-11

Барьеры искрозащиты

MIB-200 Eх

АО

«Нефтеавтоматика», г.Уфа

68031-17

Таблица 2 - Модули ввода/вывода аналоговых и счетно-импульсных сигналов

Тип модуля

Тип СИ

Изготовитель

Номер в Г осреестре

-

Модули серии Modicon M580

Фирма «Schneider Electric Industries SAS», Франция

67369-17

-

Модули серии Modicon M340

49662-12

140ACO

Модули серии Modicon Quantum

18649-09

140ACI

18649-09

TM221

Модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251

71202-18

TM241

Модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251

71202-18

SCADA Pack

32

Модули серии SCADA Pack 32

69436-17

SCADA Pack

334

Модули серии SCADA Pack

334

69436-17

FX5U/FX3

Модули серии MELSEC iQ-F

Фирма «Mitsubishi electric Corporation», Япония

73443-18

R-60

Модули серии MELSEC iQ-R

73443-18

X20

Модули серии X20

Фирма «B&R

Industrial Automation GmbH», Австрия

59717-15

I/M/ET-7000

Модули серии I/ET-7000

Фирма «ICP DAS», Тайвань

70883-18

I-8K/87K

Модули серии XPAC/iPAC-8000

70883-18

ПЛК63-Р

Модули серии ПЛК63

ООО «ПО «ОВЕН»,

г.Москва

45302-10

ПЛК73-Р

Модули серии ПЛК73

48600-11

МВ110

Модули серии ПЛК110

51291-12

МВ210

Модули серии ПЛК210

ООО «ПО ОВЕН»,

г.Богородицк

76920-19

WAGO I/O-

SYSTEM

Модули серии 750

Фирма «WAGO Kontakttechnik GmbH», Германия

25411-03

Модули серии 767

41131-09

Тип модуля

Тип СИ

Изготовитель

Номер в Госреестре

WAGO I/O-

SYSTEM

Модули серии 750, 753

Фирма «WAGO Kontakttechnik GmbH», Г ермания

41134-09

Axioline

Модули серии Axioline

Фирма «Phoenix Contact GmbH & Co. KG»

58643-14

Inline

Модули серии Inline

58642-14

NLx-xxx

Модули серии NL

НИЛ АП, ООО, Россия, г.Таганрог

75710-19

REGUL RX00

Модули серии Regul RX00

ООО «Прософт-Системы», г.Екатеринбург

63776-16

F2-XXAD-X

Модули серии DL205

Фирма «Automation Direct», США

17444-08

F4-XXAD-X

Модули серии DL405

17444-08

S7-1200

Модули SM 1231, SM 1231

RTD, SM 1231 TC, SM 1232

Фирма Siemens AG, Г ермания

63339-16

S7-1500

Модули серии SM 531 и SM

532

60314-15

S7-300

Модули серии SM 331 и SM

332

15772-11

S7-400

Модули серии SM 431 и

SM432

66697-17

ET200SP

Модули серии EM134 и

EM135

74165-19

ControlLogix

Модули серии 1756

Allen Bradley, Rockwell Automation Inc., США

51228-12

CompactLogix

Модули серии 1769

51228-12

AiXXX, AoXXX

Модули серии МКС О

ЗАО «Эмикон», Россия

71586-18

AI-xx, AO-xx

Модули серии DCS-2000 (исполнение М1)

21926-15

AI-31A, AI-32A,

AO-31A, AIO-31A

Модули серии DCS-2000 (исполнение М2)

ЗАО «Эмикон», Россия

21926-15

-

Модули серии DCS-2001

21926-15

-

Модули серии TREI-5B-05

АО «ТРЭИ», Россия

19767-12

-

Модули серии TREI-5B-04

АО «ТРЭИ», Россия

19767-12

CilkPAC AI-DC-4, CilkPAC AO-DC-

2

Модули серии CILK PAC

ООО «НГП Информ», Россия

67459-17

Cilk

Модули серии CILK

72507-18

Тип модуля

Тип СИ

Изготовитель

Номер в Г осреестре

TM3

Модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251

Фирма «Schneider Electric Industries SAS», Франция

71202-18

TM5

Модули аналоговые

Фирма «Schneider Electric Industries SAS», Франция

49076-12

SCADA Pack

Контроллеры SCADAPack

32/32Р, 314/314Е, 330/334 (330Е/334Е), 350/357 (350Е/357Е), 312, 313, 337Е, 570/575

Фирма «Control Microsystems Inc.», Канада

69436-17

5000

Контроллеры SCADAPack на основе измерительных модулей 5000

Фирма «Schneider Electric SA», Франция

50107-12

B&R Х20

Системы управления модульные

Фирма «B&R Industrial Automation GmbH», Австрия

57232-14

B&R X67

Устройства удаленного ввода-вывода

26612-15

HCR, MTU, HC, MCU

Устройства управления и сбора данных

ООО «ПРОМ-ТЭК», г.

67073-17

VBR.d

Контроллеры программируемые

С анкт-Петер бур г

66150-16

CENTUM-CS

Системы управления

15715-96

CENTUM-XL

Системы управления

17296-04

CENTUM CS1000

Системы управления

18207-02

STARDOM

Комплексы измерительновычислительные и управляющие

Фирма «Yokogawa Electric Corporation», Япония

27611-04

CENTUM

CS3000R3

Комплекс измерительновычислительный

58144-14

ProSafe-RS

Комплексы измерительновычислительные и управляющие противоаварийной защиты и технологической безопасности

31026-11

ExperionPKS,

ExperionHS,

PlantСruise by Experion

Системы измерительно-управляющие

Фирма «Honeywell International Inc.», США

67039-17

ExperionPKS, ExperionHS, ExperionLS

Системы измерительно-управляющие

Фирма «Honeywell International Inc.», США

17339-12

Окончание таблицы 2

Тип модуля

Тип СИ

Изготовитель

Номер в Госреестре

PlantCruise/

Experion LX

Системы измерительно-управляющие

Фирма «Honeywell International Inc.», США

61258-15

DeltaV

Комплексы измерительно-управляющие и противоаварийной автоматической защиты модернизированные

Фирма «Emerson Process Management/Fisher-Rosemount Systems, Inc.», США

49338-13

MKLogic-500

Контроллеры

программируемые логические

АО

«Нефтеавтоматика», г.Уфа

65683-16

MKLogic200

Контроллеры

программируемые логические

АО

«Нефтеавтоматика», г.Уфа

67996-17

REGUL RX00

Контроллеры

программируемые логические

ООО «Прософт-Системы», г. Екатеринбург

63776-16

Программное обеспечение

Программное обеспечение «Комплексы автоматики и телемеханики многофункциональные программно-технические «Сфера» (далее - ПО «ПТК «Сфера»), можно разделить на 2 группы - ВПО контроллера ПТК «Сфера» и внешнее, устанавливаемое на персональный компьютер - ПО «OPC Factory Server».

ВПО контроллера ПТК «Сфера» устанавливается в энергонезависимою память контроллера в производственном цикле на заводе изготовителя. В случае наличия метрологически значимого ПО комплекса, значения идентификационных признаков ПО комплекса, устанавливаются в результате проведения подтверждения соответствия (сертификации) ПО комплекса в соответствии с ГОСТ Р 8.654-2015, ГОСТ Р 8.883-2015. При реализации контроллера ПТК «Сфера» в составе АГЗУ, метрологически значимая часть ВПО реализована в файле «transrectal.c» или в файле «MetodicZamer.c».

ПО «OPC Factory Server» - программа, представляющая собой сервер данных полученных с контроллера и предоставляющая их по ОРС-стандарту клиентам.

Доступ к данным ВПО контроллера ПТК «Сфера» и ПО «OPC Factory Server» ограничен паролями.

Идентификационные данные метрологически значимого ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные внешнего программного обеспечения «Комплексы автоматики и телемеханики многофункциональные программно-технические «Сфера» при использовании в составе АГЗУ

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения (ПО)

«transrectal»

«Metodi cZ amer»

Идентификационное наименование ПО

«transrectal.c»

«MetodicZamer.c»

Номер версии (идентификационный номер) ПО

-

-

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

B532AEEA00356BD

F32BE5B8D81B4174

4

35003a36357a76b3

982791bbcf1e1bd9

Идентификационные данные (признаки)

Значение

Алгоритм вычисления цифрового идентификатора ПО

md5

md5

Уровень защиты ВПО контроллера ПТК «Сфера» при реализации в составе АГЗУ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», во всех остальных реализациях уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 4 - Основные метрологические характеристики комплексов

Наименование

Значение

Пределы допускаемой основной погрешности приведенной к диапазону измерений, %

Диапазоны измерения ИК:

- силы тока

от 4 до 20 мА (от 0 до 20 мА)

± 0,1* или ± 1**

- напряжения

от 0 до 10 В

± 0,1* или ± 1**

- термосопротивления

от 0 до 2000 Ом

± 0,1

- термоЭДС

-10 мВ до 100 мВ

± 0,1

- импульсный сигнал (частоты)

от 0 до 232 импульсов

(от 1 до 10000 Гц)

± 2 ед.наим.разр.

Диапазоны воспроизведения ИК:

- силы тока

от 4 до 20 мА (от 0 до 20 мА)

± 0,1

* - при использовании в составе комплексов средств измерений с допускаемой основной приведенной погрешностью измерений силы тока и напряжения, приведенной к диапазону измерений, не более ±0,1 %;

** - при использовании в составе комплексов средств измерений с допускаемой основной приведенной погрешностью измерений силы тока и напряжения, приведенной к диапазону измерений, не более ±1 %.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики

Значение

Рабочие условия эксплуатации первичных измерительных преобразователей:

- температура окружающего воздуха, °С

от - 40 до +60

- относительная влажность при температуре + 30 °С, %

от 30 до 95 без конденсации влаги

- атмосферное давление, кПа

от 84 до 107

Рабочие условия эксплуатации промежуточных измерительных преобразователей и модулей ввода/вывода:

- температура окружающего воздуха, °С

от 0 до +45

- относительная влажность при температуре + 30 °С, %

от 40 до 80 без конденсации влаги

- атмосферное давление, кПа

от 84 до 107

Параметры электропитания от сети переменного тока:

- напряжение, В

от 187 до 264

- частота, Г ц

50 ± 0,4

Потребляемая мощность одного шкафа, не более, ВА

1500

Назначенный срок службы, лет

20

Наименование характеристики

Значение

Средняя наработка на отказ, ч

94000

Масса одного шкафа, не более, кг

320

Габаритные размеры одного шкафа, не более, мм

2000x1200x600

Максимальное количество ИК для одного шкафа

176

Знак утверждения типа

наносится на табличку приборного шкафа и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс автоматики и телемеханики многофункциональный программно-технический «Сфера»

«Сфера»

1 шт.

Комплект ЗИП

-

1 шт.

Комплексы автоматики и телемеханики многофункциональные программно-технические «СФЕРА». Паспорт

АВПЮ.421441.ххх ПС

1 экз.

Сведения о методиках (методах) измерений

Методы измерений содержатся в разделе 1.1 «Метод измерения» паспорта на комплексы автоматики и телемеханики многофункциональные программно-технические «Сфера».

Нормативные документы, распространяющиеся на комплексы автоматики и телемеханики многофункциональные программно-технические «Сфера»

Приказ Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

Приказ Федерального агентства по техническому регулированию и метрологии № 1621 от 31 июля 2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140'16 до 100 А».

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

АВПЮ.420430.001 ТУ «Комплекс автоматики и телемеханики монофункциональный программно-технический «Сфера». Общие технические условия»

Изготовитель

Общество с ограниченной ответственностью Научно-производственная фирма «Экситон-автоматика» (ООО НПФ «Экситон-автоматика»)

ИНН 0278085342

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Комсомольская, д. 98 Телефон: 8 (347) 226-96-36

Факс: 8 (347) 226-96-39

Web-сайт: http://www.eksiton.ru

E-mail: ea@eksiton.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: 8 (843) 567-20-10; 8-800-700-78-68

Факс: 8 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «4» апреля 2022 г. № 841

Лист № 1 Регистрационный № 26256-06 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики расхода газа ДРГ.М

Назначение средства измерений

Датчики расхода газа ДРГ.М (далее - датчики расхода) предназначены для измерения объемного расхода (скорости) природного, попутного нефтяного газа, газоконденсатной смеси, водяного пара, а также других газов.

Датчики расхода предназначены для использования в составе счетчиков газа вихревых СВГ, счетчиков пара, а также в составе измерительных комплексов и систем коммерческого и технологического учета газа, пара различных отраслей промышленности.

Описание средства измерений

В основе принципа работы датчиков расхода использован «вихревой» способ преобразования скорости потока, обеспечивающий линейное преобразование объемного расхода газа (пара) при рабочем давлении в электрический частотный сигнал, электрический импульсный сигнал с нормированной ценой, токовый сигнал от 4 до 20 мА и информационные сигналы для цифрового выхода через последовательный интерфейс RS 485 или HART-протокол и для встроенного цифрового индикатора.

В состав датчиков расхода входят следующие компоненты:

  • • первичный преобразователь расхода (далее - преобразователь ПР);

  • • электронный преобразователь (далее - преобразователь ЭП).

Преобразователь ПР устанавливается в трубопровод и преобразует объемный расход (скорость) среды в электрические сигналы, которые поступают в преобразователь ЭП, смонтированный на корпусе преобразователя ПР. Преобразователь ЭП производит преобразование электрических сигналов, обработку и формирует выходные нормированные сигналы следующих типов: частотные, импульсные, токовые от 4 до 20 мА, информационные.

Чувствительными элементами датчиков расхода, преобразующими частоту срыва вихрей с тела обтекания в электрический импульсный сигнал, являются датчики давления пьезоэлектрические типа 014 или датчики изгибающего момента пьезоэлектрические типа 108 или датчики другого типа с аналогичными характеристиками.

Датчики расхода в зависимости от используемого метода преобразования и конструктивного исполнения имеют три модификации: ДРГ.М (И); ДРГ.МЗ (И); ДРГ.МЗЛ (И). Буква "И" в обозначении соответствует исполнению датчика расхода с цифровым индикатором.

Датчики расхода модификации ДРГ.М (И) обеспечивают линейное преобразование объемного расхода газа (пара) в трубопроводах с номинальным диаметром от 50 до 200 мм в импульсный сигнал с нормированной ценой импульса или нормированной частотой и токовый сигнал от 4 до 20 мА.

Датчики расхода модификации ДРГ.МЗ (И) и ДРГ.МЗЛ (И) обеспечивают линейное преобразование объемного расхода газа (пара) в электрический частотный сигнал до 250 Гц и токовый сигнал от 4 до 20 мА с использованием метода «площадь-скорость» в трубопроводах с номинальным диаметром от 100 до 1000 мм.

Датчики расхода модификации ДРГ.МЗЛ (И) оснащены лубрикаторным устройством, позволяющим проводить техническое обслуживание датчика расхода без остановки подачи измеряемой среды.

Датчики расхода всех модификаций в зависимости от области применения имеют исполнения:

  • - общепромышленного применения имеют вид взрывозащиты nA;

  • -   взрывозащищенное исполнение с видом взрывозащиты «d»   -

«взрывонепроницаемые оболочки»;

  • - взрывозащищенное исполнение с видом взрывозащиты «ia» - «искробезопасная цепь».

Заводской номер указывается на табличке, размещенной на корпусе датчика расхода методом шелкографии.

Фотографии датчиков расхода из типоразмерного ряда разных модификаций с указанием мест пломбировки представлены на рисунках 1, 2, 3.

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

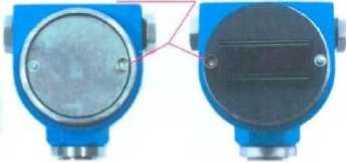

Место нанесение знака поверки

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

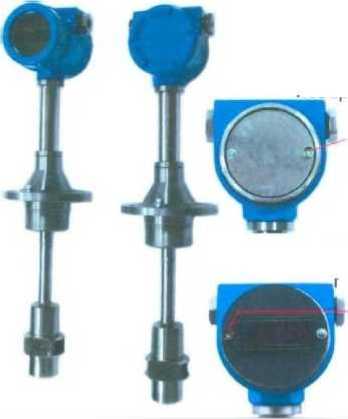

Рисунок 1 - Общий вид датчиков расхода газа ДРГ.М (И) с указанием мест нанесения

знака поверки

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

Место нанесение знака поверки

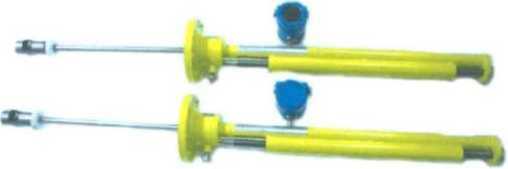

Рисунок 2 - Общий вид датчиков расхода газа ДРГ.МЗ (И) с указанием мест нанесения знака поверки

Место нанесение знака поверки

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru
Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

Место нанесение знака поверки

Приказ Росстандарта №841 от 04.04.2022, https://oei-analitika.ru

Рисунок 3 - Общий вид датчиков расхода газа ДРГ.МЗЛ (И) с указанием мест нанесения знака поверки

Программное обеспечение

Программное обеспечение выполнено на базе микроконтроллера и является встроенным. Метрологические характеристики нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

др

Номер версии (идентификационный номер)

ПО

6

Цифровой идентификатор (контрольная сумма)

0x41B4

Алгоритм     вычисления     цифрового

идентификатора

CRC-16

Идентификационное наименование ПО

VFD

Номер версии (идентификационный номер)

ПО

7

Цифровой идентификатор (контрольная сумма)

0х2Е39

Алгоритм     вычисления     цифрового

идентификатора

CRC-16

Идентификационное наименование ПО

VFD

Номер версии (идентификационный номер)

ПО

8

Цифровой идентификатор (контрольная сумма)

0х2С44

Алгоритм     вычисления     цифрового

идентификатора

CRC-16

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» (в соответствии с Р 50.2.077-2014).

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Пределы основной относительной погрешности датчика расхода ДРГ.М (И), по импульсному выходу и цифровому индикатору, %

  • - в диапазоне от Qmin до 0,1 Qmax (0,05Qmax )

  • - в диапазоне от 0,1 Qmax(0,05Qmax ) до 0,9 Qmax

  • - в диапазоне от 0,9 Qmax до Qmax

±1,5

±1,0

±1,5

Пределы основной относительной погрешности датчика расхода ДРГ.МЗ (И), ДРГ.МЗЛ (И) по частотному (импульсному) выходу и цифровому индикатору, %

  • - в диапазоне от VminaCQmina) до 0,1 Vmax(Qmax)

  • - в диапазоне от 0,1 Vmax (Qmax) до 0,9 Vmax(Qmax)

  • - в диапазоне от 0,9 Vmax (Qmax) до Vmax (Qmax)

  • - в диапазоне от Vmin(Qmin) до VminjfQmmj)

±2

±1,5

±2,0

±5,0

Пределы основной приведенной погрешности датчиков расхода по токовому выходу во всем диапазоне расходов, %

  • - для датчиков расхода ДРГ.М (И)

  • - для датчиков расхода ДРГ.МЗ (И), ДРГ.МЗЛ (И)

н- н-

JS>

О’ 'Л

Дополнительная погрешность датчика расхода от изменения температуры измеряемой среды от 20°С до любого значения в диапазоне от 50 °С до 400 °С, %

не более ±0,065 на каждые 10°С изменения температуры (изменение температуры в диапазоне от -40 °С до +50 °С является не влияющим фактором).

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Выходная (импульсная или частотная) информационная цепь датчика расхода, гальванически развязанная от остальных цепей датчика и его корпуса, представлена периодическим изменением сопротивления (оптронный ключ) и имеет параметры:

  • -  низкое сопротивление, Ом, не более

  • -  высокое сопротивление, кОм, не менее

  • - предельно допустимый ток, мА

  • -  предельно допускаемое напряжение, В, не более

  • -  напряжение гальванической развязки. В, не более

  • -  остаточный ток, мкА, не более

500

50

50

30

100

100

Цена импульсов, для выходного сигнала с нормированной ценой импульсов, соответствует*

  • -     для типоразмеров ДРГ.М-2500, -5000, -10000 (И), м3

  • -     для типоразмеров ДРГ.М-400, -800, -1600 (И), м3

  • -     для типоразмеров ДРГ.М-160, -160/80 (И), м3

10-2

10-3

10-4

Выходные сигналы

- частотный

- RS 485 с протоколом обмена

Моdbas RTU или

- HART-протокол

Степень защиты от воздействия пыли и воды

IP68 по ГОСТ 14254-2015 (IEC 60529:2013)

Группа устойчивости к механическим воздействиям по ГОСТ Р 52931-2008.

N2

Напряжение питания датчика расхода от источника постоянного тока, В

24±4

Потребляемая мощность датчика расхода, Вт, не более

0,5

Выходная цепь токового выхода датчика расхода, гальванически развязанная от остальных цепей датчика и его корпуса, имеет параметры:

  • - напряжение источника питания постоянного тока, Un, В

  • - нагрузочное сопротивление, Ri, Ом, не более

24±4

R _ Un-11

Н 20-10-3

Габаритные размеры, мм, не более

ДРГ.М-160/80 (И)

110x112x319

ДРГ.М-160 (И)

110x127x323

ДРГ.М-400 (И)

110x125x323

ДРГ.М-800 (И)

110x125x320

ДРГ.М-1600 (И)

102x133x360

ДРГ.М-2500 (И)

102x150x372

ДРГ.М-5000 (И)

102x176x416

ДРГ.М-10000 (И)

102x232x468

ДРГ.МЗ (И)

118x118x820

ДРГ.МЗЛ (И)

200x256x1154

Масса, кг, не более

ДРГ.М-160/80 (И), ДРГ.М-160 (И), ДРГ.М-800 (И)

5,5

ДРГ.М-400 (И)

5,0

ДРГ.М-1600 (И)

6,0

ДРГ.М-2500 (И)

7,0

ДРГ.М-5000 (И)

8,5

ДРГ.М-10000(И)

12,5

ДРГ.МЗ-100(И)

5,5

ДРГ.МЗ-150 (И), -200 (И), -300 (И)

6,0

ДРГ.МЗ-400 (И), -500 (И), -600 (И), -700 (И), -800 (И), -

6,5

1000 (И)

11,0

ДРГ.МЗЛ-100 (И), -150 (И), -200 (И), -400 (И)

12,0

ДРГ.МЗЛ-200-1000 (И)

Средняя наработка на отказ, ч, не менее

220 000

Средний срок службы датчика расхода, лет, не менее

12

* - цена импульсов может быть изменена по специальному заказу

Верхний предел частоты импульсов fmax для выходного сигнала с нормированной частой,

соответствует верхнему пределу диапазона расходов Q

max и выбирается из ряда: 250; 500;

1000; 1500; 2000 Гц в соответствии с заказом

Примечание - Граница диапазона расхода датчиков

ДРГ.М (И), указанная в скобках,

соответствует диапазону избыточного давления от 0,05 до Ртах

Таблица 4 - Диапазон эксплуатационных расходов Q (при рабочих условиях), м3/ч датчиков расхода ДРГ.М

Типоразмер и модификация датчика расхода

Номинальный диаметр подсоединяемого трубопровода, DN

Избыточное давление измеряемой среды в диапазоне, МПа

Диапазон эксплуатационных расходов Q (при рабочих условиях), м3/ч

наименьший, Qmin

наибольший, Qmax

ДРГ.М-160/80 (И)

50, (80*)

от 0,0 до 0,05 от 0,05 до Ршах

2

1

80

ДРГ.М-160 (И)

50, (80*)

от 0,0 до 0,05 от 0,05 до Ршах

8

4

160

ДРГ.М-400 (И)

80, (50**)

от 0,0 до 0,05 от 0,05 до Ршах

20

10

400

ДРГ.М-800 (И)

80

от 0,0 до 0,05 от 0,05 до Ршах

40

20

800

ДРГ.М-1600 (И)

80

от 0,0 до 0,05 от 0,05 до Ршах

80

40

1600

ДРГ.М-2500 (И)

100

от 0,0 до 0,05 от 0,05 до Ршах

125

62,5

2500

ДРГ.М-5000 (И)

150

от 0,0 до 0,05 от 0,05 до Ршах

250

125

5000

ДРГ.М-10000 (И)

200

от 0,0 до 0,05 от 0,05 до Ршах

500

250

10000

* в комплекте монтажных частей на DN 80;

** в комплекте монтажных частей на DN 50.

Примечания:

  • 1 Датчик расхода допускает «перегрузку» по расходу в пределах от Qmax до 1,15 Qmax

  • 2 Максимальное значение верхнего предела избыточного давления Рmax из ряда: 2,5; 4,0; 6,3; 10,0; 16,0; 25,0 МПа в соответствии с заказом.

  • 3 По специальному заказу температура измеряемой среды может быть увеличена до 300°С; 400 °С.

Таблица 5 - Диапазоны скоростей (расходов), м/с (м3/ч) датчиков расхода ДРГ.МЗ(Л)

Типоразмер и модификация датчика расхода

Номинальный диаметр трубопровода DN

Избыточное давление измеряемой среды в диапазоне, МПа

Наименьшая(ий) скорость (расход), м/с (м3/ч) Vmin(Qmin)

Диапазон эксплуатационных скоростей (расходов), м/с (м3/ч)

Vmina(Qmina)

Vmax(Qmax)

ДРГ.МЗ-100 (И)

100

от 0 до 4,0

2,21 (62,5)

4,42 (125)

88,4 (2500)

10,0-16,0*

0,5525 (15,625)

1,105 (31,25)

22,1 (625)

ДРГ.МЗ-150 (И)

150

от 0 до 4,0

1,965 (125)

3,93 (250)

78,6 (5000)

10,0-16,0*

1,49125 (31,25)

0,9825 (62,5)

19,65 (1250)

ДРГ.МЗ-200 (И)

200

от 0 до 4,0

2,21 (250)

4,42 (500)

88,4(10000)

10,0-16,0*

0,5525 (62,5)

1,105 (125)

22,1 (2500)

ДРГ.МЗ-300 (И)

300

от 0 до 4,0

2,21 (562,5)

4,42 (1125)

88,4 (22500)

ДРГ.МЗ-400 (и)

400

от 0 до 4,0

2,21 (1000)

4,42 (2000)

88,4 (40000)

ДРГ.МЗ-500 (и)

500

от 0 до 4,0

2,21 (1562,5)

4,42 (3125)

88,4 (62500)

ДРГ.МЗ-600 (и)

600

от 0 до 4,0

2,21(2250)

4,42 (4500)

88,4 (90000)

ДРГ.МЗ-700 (и)

700

от 0 до 4,0

2,21 (3062,5)

4,42 (6125)

88,4(122500)

ДРГ.МЗ-800 (и)

800

от 0 до 4,0

2,21 (4000)

4,42 (8000)

88,4(160000)

ДРГ.МЗ-1000 (И)

1000

от 0 до 4,0

2,21 (6250)

4,42(12500)

88,4 (250000)

ДРГ.МЗЛ-100 (И)

100

от 0 до 4,0

2,21 (62,5)

4,42 (125)

88,4 (2500)

ДРГ.МЗЛ-150 (и)

150

от 0 до 4,0

1,965 (125)

3,93 (250)

78,6 (5000)

ДРГ.МЗЛ-200-400

200

от 0 до 4,0

2,21 (250)

4,42 (500)

88,4(10000)

(И)

300

2,21 (562,5)

4,42(1125)

88,4 (22500)

400

2,21 (1000)

4,42 (2000)

88,4 (40000)

ДРГ.МЗЛ-200-

200

от 0 до 4,0

2,21 (250)

4,42 (500)

88,4(10000)

(И)

300

2,21 (562,5)

4,42(1125)

88,4 (22500)

400

2,21 (1000)

4,42 (2000)

88,4 (40000)

500

2,21 (1562,5)

4,42 (3125)

88,4 (62500)

600

2,21 (2250)

4,42 (4500)

88,4 (90000)

700

2,21 (3062,5)

4,42 (6125)

88,4(122500)

800

2,21 (4000)

4,42 (8000)

88,4(160000)

1000

2,21 (6250)

4,42(12500)

63,5 (180000)

* Изготавливаются по специальному заказу с давлением ряда -10,0; 16,0 МПа Примечание - Датчик расхода допускает "перегрузку” по скорости (расходу) в пределах от Vmax(Q max ) до 1,2 Vmax (Q max).

Знак утверждения типа

наносится на эксплуатационную документацию (руководство по эксплуатации, паспорт датчика расхода) типографским способом, на табличке, размещенной на корпусе датчика расхода методом шелкографии.

Комплектность средства измерений

Комплект поставки датчика расхода соответствует таблице 6

Таблица 6 - Комплектность датчика

расхода

Наименование

Обозначение

Колич

ество

Примечание

Датчик расхода газа ДРГ.М

1 шт.

Состав согласно заказу

Паспорт

311.01.00.000-01 ПС

1 экз.

Согласно заказу ДРГ.М

Паспорт

311.01.00.000-02 ПС

1 экз.

Согласно заказу ДРГ.М (И)

Руководство по эксплуатации

311.01.00.000-01 РЭ

1 экз.

Согласно заказу ДРГ.М

Руководство по эксплуатации

311.01.00.000-02 РЭ

1 экз.

Согласно заказу ДРГ.М (И)

Паспорт

311.04.00.000-01 ПС

1 экз.

Согласно заказу

Руководство по эксплуатации

311.04.00.000-01 РЭ

1 экз.

Согласно заказу

Сведения о методиках (методах) измерений

приведены в пункте 1.4 Устройство и работа 311.01.00.000-01 РЭ для модификации ДРГ.М и в п. 1.4 Устройство и работа 311.01.00.000-02 РЭ для модификации ДРГ.М (И).

Нормативные и технические документы, устанавливающие требования к датчикам расхода газа ДРГ.М

ТУ 4213-025-12530677-2006 Датчики расхода газа ДРГ.М. Технические условия

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа

Изготовитель

Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (АО «ИПФ «СибНА»)

ИНН 7203069360

Адрес: 625014, Россия, г.Тюмень, ул. Новаторов, 8

Телефон: 8(3452) 689-555, 393-455

E-mail: sibna@sibna.ru.

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-cайт: www.vniir.org

Е-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592
