№599 от 25.03.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 92479
О переоформлении свидетельства об утверждении типа средства измерений № 45394 "Регистраторы аварийных событий "НЕВА-РАС" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 599 от 25.03.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗ25 марта 2019 г, № 599______
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 45394 «Регистраторы аварийных событий «НЕВА-РАС» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ЗАО НПФ «ЭНЕРГОСОЮЗ» от 12 декабря 2018 г. № ЭС/00-0128 и № ЭС/00-1192 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на регистраторы аварийных событий «НЕВА-РАС», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48980-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ЭС.150.РАС.01/1 МП «ГСИ. Регистраторы аварийных событий «НЕВА-РАС». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 ноября 2018 г., и распространить действие документа на регистраторы аварийных событий «НЕВА-РАС», находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 45394 «Регистраторы аварийных событий «НЕВА-РАС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 48980-12, в связи с внесением изменений в методику поверки.
-
4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
г” 1
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» марта 2019 г. № 599
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы аварийных событий «НЕВА-РАС»
Назначение средства измеренийРегистраторы аварийных событий «НЕВА-РАС» (далее - регистраторы) предназначены для измерений электрических параметров в аварийных, до- и послеаварийных режимах энергообъекта и регистрации дискретных сигналов, соответствующих состоянию выходов устройств релейной защиты и автоматики и положению высоковольтных коммутационных аппаратов в этих режимах.
Описание средства измеренийПринцип действия регистраторов основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока и напряжения с последующим вычислением значений измеряемых величин из полученного массива выборок в соответствии со встроенным программным обеспечением (ПО).
Регистраторы выполняют следующие функции:
-
- циклическое измерение аналоговых сигналов по 128 измерительным каналам и дискретных сигналов по 288 каналам;
-
- анализ превышения (снижения) аналоговых сигналов относительно уставок, фиксацию появления дискретных сигналов;
-
- расчёт действующих значений по всем аналоговым сигналам;
-
- фильтрацию помех по аналоговым сигналам и блокировку от длительных пусков по "зависшим" дискретным сигналам;
-
- автоматическую запись и останов записи переходного (аварийного) процесса, и передачу собранных данных в вычислительную сеть по каналам Ethernet;
-
- коррекцию внутренних часов регистратора по данным, полученным из сети и/или от антенны GPS/ГЛОНАС;
-
- цифровое осциллографирование аварийных переходных процессов;
-
- регистрацию состояний дискретных сигналов от автоматических устройств в процессе нормальной работы энергообъекта и в течение аварии;
-
- сбор и хранение за заданный период информации о параметрах режима работы энергообъекта;
-
- передачу накопленных данных на сервер, автоматические рабочие места специалистам диспетчерских служб, службам релейной защиты и автоматики и др.
Конструктивно регистратор представляет собой многофункциональный контроллер, выполняющий функции измерений, регистрации, управления и автоматики, а также встроенные либо выносные измерительные преобразователи (ИП) для ввода мгновенных значений токов и напряжений, обеспечивающие высокую точность при регистрации, как сверхтоков, так и величин токов и напряжений в нормальном режиме.
Регистраторы выпускаются в различных модификациях, отличающихся числом входных сигналов и габаритными размерами. Любой из входных сигналов регистратора может присутствовать в осциллограмме, а также в табличной распечатке ведомости событий, любой сигнал может быть назначен инициативным для запуска процесса осциллографирования.
По исполнению регистраторы могут выполняться для установки в панель или шкаф, либо в составе шкафа навесного или напольного типа, а так же в блочном каркасе «Крейт 19".
Структура условного обозначения регистратора:
НЕВА-РАС - 64/ 120 + 32нр + 24ту - 3
|
Сокращённое обозначение типа | |||
|
Количество сигналов 1 Осциллографируемых аналоговых | |||
|
2 Дискретных | |||
|
3 Аналоговых нормального режима | |||
|
4 Дискретных управления | |||
Исполнение регистратора
0 Нетиповой вариант
-
1 Исполнение «Крейт 19”»___________________________________________
-
2 В составе навесного шкафа
-
3 В составе напольного шкафа
Общий вид средства измерений представлен на рисунках 1 - 3.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 - 3.

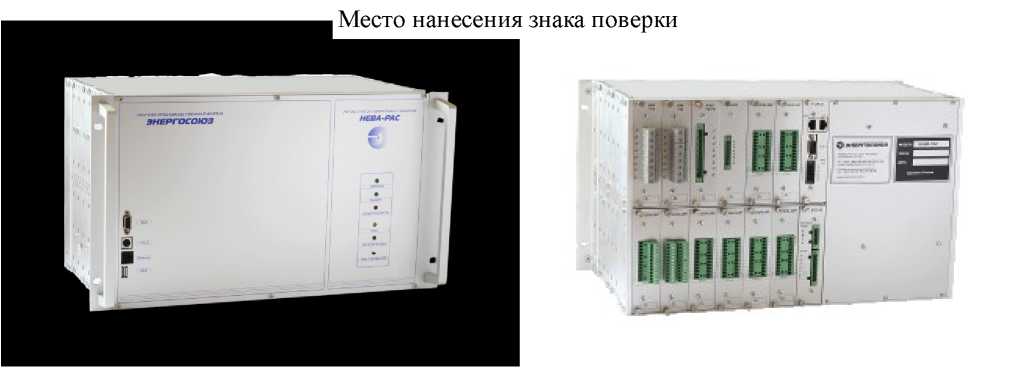

Рисунок 1 - Общий вид регистратора исполнения «Крейт 19» для установки в панель или шкаф
Место нанесения знака поверки

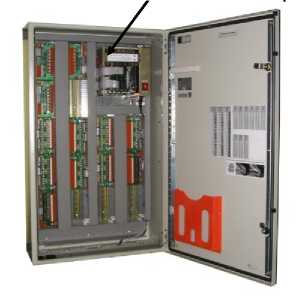

Рисунок 2 - Общий вид регистратора в составе шкафа навесного исполнения
Место нанесения знака поверки

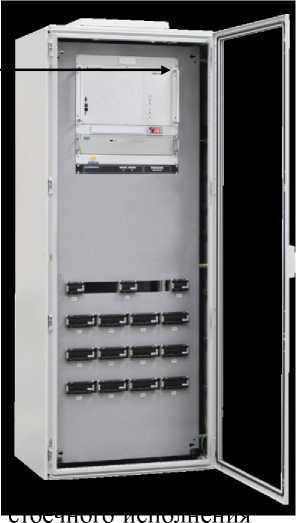

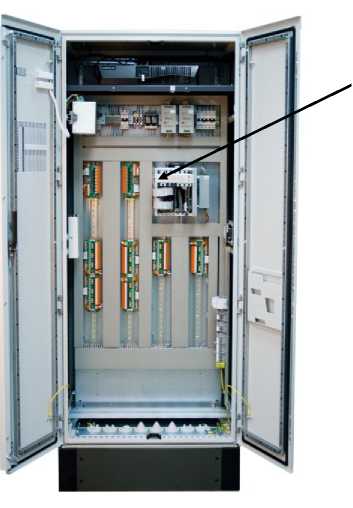

Рисунок 3 - Общий вид регистратора в составе шкафа
Программное обеспечение регистратора состоит из системного и технологического программного обеспечения.
Программное обеспечение, установленное на встроенный контроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки, представления и передачи измерительной информации. Установка программного обеспечения регистратора производится изготовителем.
Программа «НЕВА» является основной программой, предназначенной для обеспечения связи с регистратором и вызова основных подсистем.
Программа «Конфигуратор» предназначена для настройки параметров работы регистратора и базового программного обеспечения «НЕВА».
Программа «Осциллограф» предназначена для просмотра, анализа, печати и передачи в сетевое окружение осциллограмм, записанных подсистемой регистрации аварийных процессов, а также регистраторами других производителей, поддерживающих международный формат Comtrade.
Программа «Таблица событий» предназначена для отображения записей из базы данных событий информационной системы регистратора в табличной форме.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
Таблица 1 - Идентификационные данные ВПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Программа «НЕВА» |
Программа «Конфигуратор » |
Программа «Осциллограф» |
Программа «Таблица событий» | |
|
Идентификационное наименование ПО |
NevaService .exe |
Conf32.exe |
Oscill32.exe |
EventsView.exe |
|
Номер версии (идентификационный номер ВПО) |
не ниже 5.3 |
не ниже 4.0 |
не ниже 5.1 |
не ниже 6.1 |
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение | |||
|
Программа «НЕВА» |
Программа «Конфигуратор » |
Программа «Осциллограф» |
Программа «Таблица событий» | |
|
Цифровой |
44228126D |
4452A4ED352 |
3532DA9D7ED444 |
00B10A28337C |
|
идентификатор |
B0CE4892F |
D0020FB83E6F |
AC69C2DD867EE |
AF51C7D23999 |
|
программного обеспечения (контрольная сумма исполняемого кода) |
719A3A2F3 F4EC2 |
3E65FE52D |
CC399 |
D2E55CFE |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
MD5 |
MD5 |
MD5 |
Контрольная сумма указана для версий, приведенных в таблице
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество аналоговых входных каналов |
от 8 до 128 |
|
Диапазон действующих значений напряжения переменного тока, регистрируемых с установленной погрешностью, В |
от 10 до 250 (для канала ин = 100 В); от 20 до 400 (для канала ин = 400 В) |
|
Номинальное значение действующего напряжения переменного тока (ин), В, |
100;400 |
|
Пределы допускаемой приведенной погрешности измерений напряжения переменного тока, % |
±0,35 |
|
Диапазон действующих значений силы переменного тока, регистрируемых с установленной погрешностью, А |
от 0,1 до 40 (для канала 1н=1 А) от 0,5 до 200 (для канала 1н=5 А) |
|
Номинальное значение силы переменного тока (1н), А |
1; 5 |
|
Максимальное значение силы переменного тока (Imax), А |
40; 200 |
|
Пределы допускаемой приведённой погрешности измерений силы переменного тока в диапазонах от 0,1 до 1 А (для канала 1н = 1 А) и от 0,5 до 5 А (для канала 1н = 5 А), % |
±0,35 |
|
Пределы допускаемой приведённой погрешности измерений силы переменного тока в диапазонах от 1 до 40 А (для канала 1н = 1 А) и от 5 до 200 А (для канала 1н = 5 А), % |
±1,0 |
|
Диапазон измерений частоты основной гармоники, регистрируемых сигналов переменного тока, Гц |
от 45 до 55 |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,05 |
|
Количество каналов напряжения постоянного тока, не менее |
3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, регистрируемых сигналов с установленной погрешностью, В |
±(от 0,5 до 10) (для канала ин = 10 В); ±(от 0,5 до 24) (для канала ин = 24 В); ±(от 15 до 330) (для каналаин = 250 В) |
|
Номинальное значение напряжения постоянного тока (ин), В |
10; 24; 250 |
|
Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, % |
±0,05 (для канала ин=10 В); ±0,5 (для каналов ин = 24 В и ин = 250 В) |
|
Диапазон значений нормированных сигналов силы постоянного и переменного тока, регистрируемых с установленной погрешностью, мА |
от 0 до 5 от -5 до +5 от 0 до 20 от 4 до 20 от -20 до +20 |
|
Номинальное значение (1н), мА |
5; 20 |
|
Пределы допускаемой приведенной погрешности измерений нормированных сигналов силы постоянного и переменного тока, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности синхронизации часов регистратора с астрономическим временем по GPS/ГЛОНАСС, мс, не более |
±1 |
|
Пределы допускаемой погрешности внутренних часов регистратора при пропадании питания или потере внешней синхронизации, сек/сутки, не более |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Регистрация мгновенных значений напряжения переменного тока | |
|
- перегрузочная способность, В, не менее |
450 (для канала ин = 100 В); 520 (для канала ин = 400В) |
|
- допустимая разрешающая способность, В, не хуже |
0,1 (для канала ин = 100 В); 0,25 (для канала ин = 400 В) |
|
- разрешающая способность по фазе, эл. градусы, не хуже |
1 |
|
- потребляемая мощность измерительного канала, ВА, не более |
0,4 |
|
Регистрация мгновенных значений силы переменного тока | |
|
- допустимая разрешающая способность токовых входов, А, не хуже |
0,01 (для канала 1н=1А); 0,05 (для канала 1н=5А) |
|
- перегрузочная способность, не менее:
|
2 1н 50 1н |
|
- разрешающая способность по фазе, эл. градусы, не более |
1 |
|
- потребляемая мощность измерительного канала, ВА, не более |
0,5 |
Продолжение таблицы 3
|
Наименование параметра |
Значение |
|
Регистрация значений напряжения постоянного тока | |
|
- допустимая разрешающая способность для канала, В, не хуже ин = 250 В |
0,05 |
|
- перегрузочная способность для канала, В, не менее ин = 250 В |
±330 |
|
Номинальное напряжение системы оперативного постоянного тока, ином, В |
110;220 |
|
Регистрация сигналов ВЧ постов | |
|
- допустимая разрешающая способность для канала, В, не хуже ин = 24 В |
0,02 |
|
- перегрузочная способность для канала, В, не менее ин = 24 В |
±30 |
|
Частота дискретизации, кГц:
|
1; 1,25; 2,5; 5; 10 1 |
|
Регистрация дискретных сигналов | |
|
Количество дискретных входов, не менее (с возможностью расширения до 288) |
24 |
|
Тип дискретных входных сигналов |
«сухой контакт» или потенциал |
|
Напряжение питания внешних «сухих» контактов дискретных входов (ин), В |
=24 В, =48 В, =110 В, -220 В |
|
Регистрация выходных дискретных сигналов | |
|
Количество выходных дискретных сигналов, не более |
96 |
|
Обмен информацией | |
|
Протоколы для синхронизации времени |
RFC 5905 NTPv4 (SNTPv4); |
|
Общие данные | |
|
Средний срок службы, лет |
25 |
|
Среднее время наработки на отказ, ч |
125000 |
|
Режим работы |
Непрерывный |
|
Питание:
|
230 50 220 или 110 |
|
Потребляемая регистратором мощность, В^А, не более:
|
80 100 200 |
|
Габаритные размеры, мм, не более
|
483x533x428 600x1000x250 800x2200x600 |
|
Масса, кг, не более:
|
15 65 200 |
Таблица 4 - Рабочие условия применения:
|
Наименование параметра |
Значение |
|
Верхнее предельное рабочее значение температуры воздуха, °C: - исполнение УХЛ 2.1; 3; 3.1; 4 |
45 |
|
- исполнение О4 |
55 |
|
Нижнее предельное рабочее значение температуры воздуха, °C: - исполнение УХЛ 2.1; 3 |
-40 |
|
- исполнение УХЛ 3.1 |
-25 |
|
- исполнение УХЛ 4; О4 |
+ 1 |
|
Верхнее рабочее значение относительной влажности, %: - исполнение УХЛ 2.1; 3, 3.1 |
98 при 25 °C |
|
- исполнение УХЛ 4 |
80 при 25 °C |
|
- исполнение О4 |
98 при 35 °C |
|
Атмосферное давление, мм рт. ст. (кПа) |
84-106,7 (630-800) |
наносится на регистратор методом металлографики и на титульные листы эксплуатационной документации с помощью графических устройств вывода компьютера.
Комплектность средства измеренийТаблица 5 -Комплект средства измерений
|
Наименование |
Обозначение |
Количество |
|
Регистратор аварийных событий «НЕВА-РАС» |
1 шт. | |
|
Встроенные (в составе регистратора) или выносные измерительные преобразователи |
Количество в соответствии с проектом | |
|
Диск с дистрибутивом программного обеспечения и комплектом эксплуатационных документов |
1 комплект | |
|
Формуляр «Регистраторы аварийных событий «НЕВА-РАС» |
ЭС.150.РАС.01 ФО |
1 экз. |
|
Техническое описание «Регистраторы аварийных событий «НЕВА-РАС» |
ЭС.150.РАС.01 ТО |
1 экз. |
|
Руководство по эксплуатации «Регистраторы аварийных событий «НЕВА-РАС» |
ЭС.150.РАС.01 РЭ |
1 экз. |
|
Инструкция по монтажу и наладке «Регистраторы аварийных событий «НЕВА-РАС» |
ЭС.150.РАС.01 ИМ |
1 экз. |
|
Методика поверки «Регистраторы аварийных событий «НЕВА-РАС» |
ЭС.150.РАС.01/1 МП |
1 экз. |
|
Упаковка |
1 шт. |
осуществляется по документу ЭС.150.РАС.01/1 МП «ГСИ. Регистраторы аварийных событий «НЕВА-РАС». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27.11.2018 г.
Основные средства поверки:
-
- мультиметр 34401A, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 16500-97;
-
- установка поверочная ЦУ 849, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 42509-09;
-
- установка поверочная ЦУ 854, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 30285-16;
- комплекс программно-технический измерительный РЕТОМ-71 с блоком однофазного преобразователя тока РЕТ-10, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63956-16;
- трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27007-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых регистраторов с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на формуляр и в виде мастичной пломбы в гнезде крепежного винта на фиксирующей планке контроллера или лицевой панели регистратора, как показано на рисунках 1-3.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к регистраторам аварийных событий «НЕВА-РАС»ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.43-013-48965563-2011 Технические условия
ИзготовительЗакрытое акционерное общество «Научно-производственная фирма «ЭНЕРГОСОЮЗ» (ЗАО «Научно-производственная фирма «ЭНЕРГОСОЮЗ»)
ИНН 7804076130
Адрес 194354, г. Санкт-Петербург, ул. Есенина, д. 5, литер Б, пом. 61Н
Тел/факс (812) 591-62-45,320-00-99
E-mail: mail@energosoyuz.spb.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19.
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311541 от 23.03.2016 г.
