МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

4 декабря 2018 г.                                           _№ 2575

Москва

О внесении изменений в описание типа на преобразователи термоэлектрические серий 21х, 22х, 26х, 31х, 32х, ЗЗх, 34х, 36х

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «НовЭК»отб/д приказываю:

• 1.  Внести изменения в описание типа на преобразователи термоэлектрические серий 21х, 22х, 26х, 31х, 32х, ЗЗх, 34х, Збх, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 495 51-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С.Голубев

f-------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E88OE9EO071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\__________—_________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «4» декабря 2018 г. № 2575

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические серий 21x, 22x, 26x, 31x, 32x, 33x, 34x, 36x

Преобразователи термоэлектрические серий 21x, 22x, 26x, 31x, 32x, 33x, 34x, 36x (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных и сыпучих сред, а также твердых тел, не агрессивных к материалу защитной арматуры или защитных гильз ТП.

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи серий 21x, 22x, 26x, 31x, 32x, 33x, 34x, 36x изготавливаются следующих моделей: 211, 212, 213, 214, 215, 221, 222, 223, 224, 225, 226, 227, 228, 261, 262, 264, 265, 266, 311, 312, 313, 314, 322, 323, 324, 331, 332, 333, 334, 342, 343, 344, 361, 362, 363, 364, 365, 366, которые отличаются друг от друга по конструктивному исполнению.

Термопреобразователи изготавливаются на основе термопарного кабеля и могут иметь как разборное, так и неразборное конструктивные исполнения. ТП состоят из измерительной вставки с одним или двумя чувствительными элементами (с изолированными и неизолированными рабочими спаями с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры с различными видами технологических соединений и монтажных элементов, клеммной головки или без неё - с удлинительными проводами или разъемами различной конструкции. Материал защитной арматуры ТП: нержавеющая сталь типов 304 SS, 310 SS, 316 SS, 347 SS, сплав на основе никеля Inconel 600 и др.

Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.

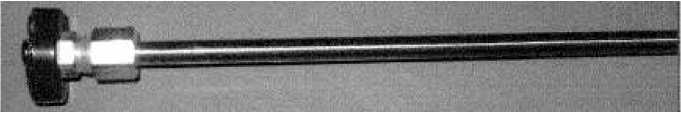

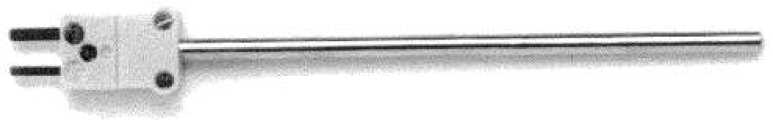

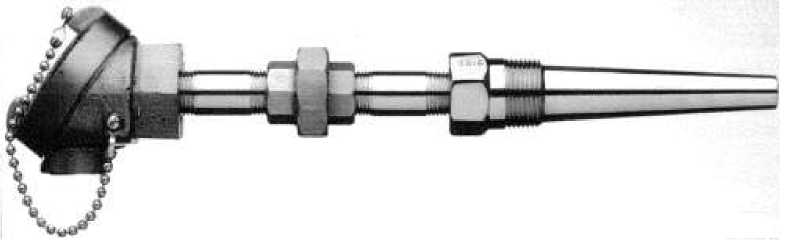

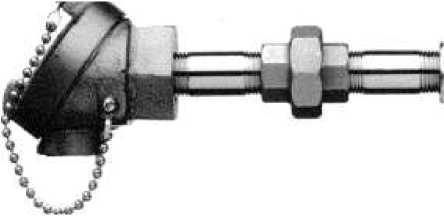

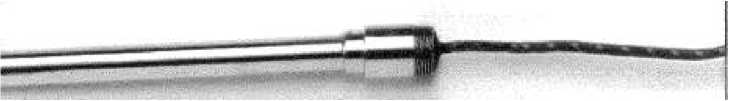

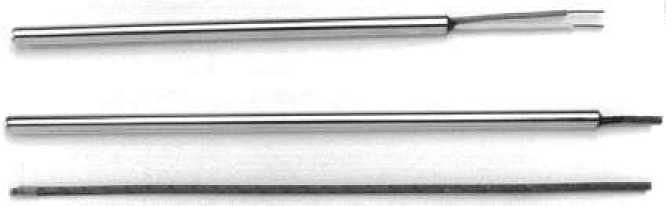

Фотографии общего вида некоторых моделей термопреобразователей приведены на рисунках 1 - 7.

Рисунок 1 - Общий вид ТП модели 212

Рисунок 2 - Общий вид ТП модели 213

Рисунок 3 - Общий вид ТП модели 214

Рисунок 4 - Общий вид ТП модели 215

Рисунок 6 - Общий вид ТП моделей 311, 312, 313, 314, 331, 332, 333, 334

Рисунок 7 - Общий вид ТП моделей 322, 323, 324, 342, 343, 344

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений термоэлектродвижущей силы (далее - ТЭДС) от номинальной статической характеристики (далее - НСХ) термопреобразователей по МЭК 60584-2 (ГОСТ Р 8.585-2001) в температурном эквиваленте в зависимости от типа НСХ по МЭК 60584-1 (ГОСТ Р 8.585-2001) и класса допуска приведены в таблицах 1 - 3. Технические характеристики ТП приведены в таблице 4.

Таблица 1

Таблица 2

Таблица 3

Таблица 4

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на шильдик, прикрепленный к ТП.

Комплектность средства измерений Комплектность ТП приведена в таблице 5.

Таблица 5

осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм).

Основные средства поверки:

- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;

- эталонные 2, 3-го разрядов ТП типа ПРО в диапазоне температур от плюс 600 до плюс 1800 °С;

- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10^-4 -U+1) мкВ, где U - измеряемое напряжение, мВ; сопротивления ±(10^-5^R+540^-4), где R - измеряемое сопротивление, Ом.

• - термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С;

• - жидкостные термостаты переливного типа серии ТПП-1 с общим диапазоном температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;

• - горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С;

• - вертикальная трубчатая печь сопротивления с максимальной рабочей температурой не менее 1800 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения и методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией)

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки

МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки

Техническая документация фирмы «Daily Thermetrics Corporation», США

Фирма «Daily Thermetrics Corporation», США

Адрес: 5700 Hartsdale Drive, Houston, Texas 77036

E-mail: sales@dailyinst.com

Сайт: www.DailyInst.com

Общество с ограниченной ответственностью «Новосибирская электротехническая компания» (ООО «НовЭК»)

Юридический адрес: 630007, г. Новосибирск, ул. Серебренниковская, 1 Почтовый адрес: 630123, г. Новосибирск, Красный проспект, д. 232/1 Телефон/факс: +7 (383) 249-10-00

E-mail: order@dailyinst.ru

Web-сайт: www.dailyinst.ru

Государственный центр испытаний средств измерений ФГУП «ВНИИМС»

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
