№2795 от 25.11.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132734
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Комплексы хроматографические газовые Хромос ГХ-1000
Приказы по основной деятельности по агентству Вн. Приказ № 2795 от 25.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» ноября 2019 г. № 2795
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы хроматографические газовые «Хромос ГХ-1000»
Назначение средства измеренийКомплексы хроматографические газовые «Хромос ГХ-1000» (далее - хроматографы) предназначены для качественного и количественного анализа органических и неорганических газообразных, жидких и некоторых твёрдых проб, с температурами кипения до плюс 400 °С, различных объектов природного и промышленного происхождения.
Описание средства измеренийХроматограф выполнен в виде моноблока и содержит следующие основные составные части:
-
- термостат колонок;
-
- устройства ввода пробы (испарители, краны-дозаторы), обеспечивающие дозирование пробы в хроматографическую колонку. Хроматограф может содержать несколько испарителей или других дозирующих устройств;
-
- дополнительные устройства: термодесорбер, печь активации, метанатор, дозатор равновесного пара, дозатор сжиженного газа, дополнительные термостаты, переключающие краны, пневматические клапаны и другие устройства;
-
- детекторы для регистрации определяемых компонентов, выходящих из колонки: пламенно-ионизационный, термоионный, электронно-захватный, фото-ионизационный, детекторы по теплопроводности и другие. Хроматограф может содержать до 4-х детекторов в разной комбинации;
-
- источник питания (трансформатор), обеспечивающий необходимыми питающими напряжениями составные части хроматографа;
-
- центральная плата управления (далее ЦПУ), обеспечивающая: связь хроматографа через программное обеспечение с персональным компьютером (ПК) через интерфейсы
RS-232, USB, Ehternet; управление системами автоматического регулирования температуры в термостатируемых зонах; управление регуляторами расхода и давления газов, усилителями и другими дополнительными устройствами; контроль исправности устройств хроматографа;
-
- измеритель малых токов, обеспечивающий усиление и преобразование в цифровую форму сигналов детекторов ПИД, ПФД-S, ТИД, ФИД;
-
- усилитель ПРД, обеспечивающий усиление и преобразование в цифровую форму;
-
- усилитель ЭЗД, обеспечивающий задание рабочего тока, усиление сигнала детектора ЭЗД и преобразование в цифровую форму;
-
- усилитель ДТП, обеспечивающий задание рабочего тока ДТП, ТХД, защиту чувствительных элементов, усиление и преобразование в цифровую форму сигналов детекторов;
-
- электронные регуляторы потоков газа-носителя, водорода и воздуха, обеспечивающие измерения, формирование необходимых расходов и давлений газов в шести различных режимах;
-
- газовые фильтры для очистки газов, питающих хроматограф;
-
- панель управления (ПУ), обеспечивающая вывод информации о параметрах работы хроматографа, запуск и остановку анализа.
Детектирование осуществляется сменными детекторами следующих типов:
-
1. Пламенно-ионизационный детектор (ПИД);
Лист № 2 Всего листов 10
-
2. Пламенно-ионизационный детектор повышенной чувствительности (ПИД);
-
3. Детектор по теплопроводности проточный (ДТП);
-
4. Детектор по теплопроводности проточный, повышенной чувствительности (ДТП);
-
5. Детектор по теплопроводности полудиффузионный (ДТП);
-
6. Детектор по теплопроводности микрообъемный (микро-ДТП);
-
7. Детектор по теплопроводности микрообъемный «Valco» (микро-ДТП «Valco»);
-
8. Термоионный детектор (ТИД);
-
9. Электронно-захватный детектор (ЭЗД);
-
10. Пламенно-фотометрический (ПФД-S);
-
11. Фото-ионизационный детектор (ФИД);
-
12. Термохимический детектор (ТХД);
-
13. Пульсирующий разрядный детектор (ПРД);
-
14. Пульсирующий пламенно-фотометрический детектор (ППФД);
-
15. Хемилюминисцентный детектор (ХЛД-S);
-
16. Плазменно-эмиссионный детектор (ПЭД).

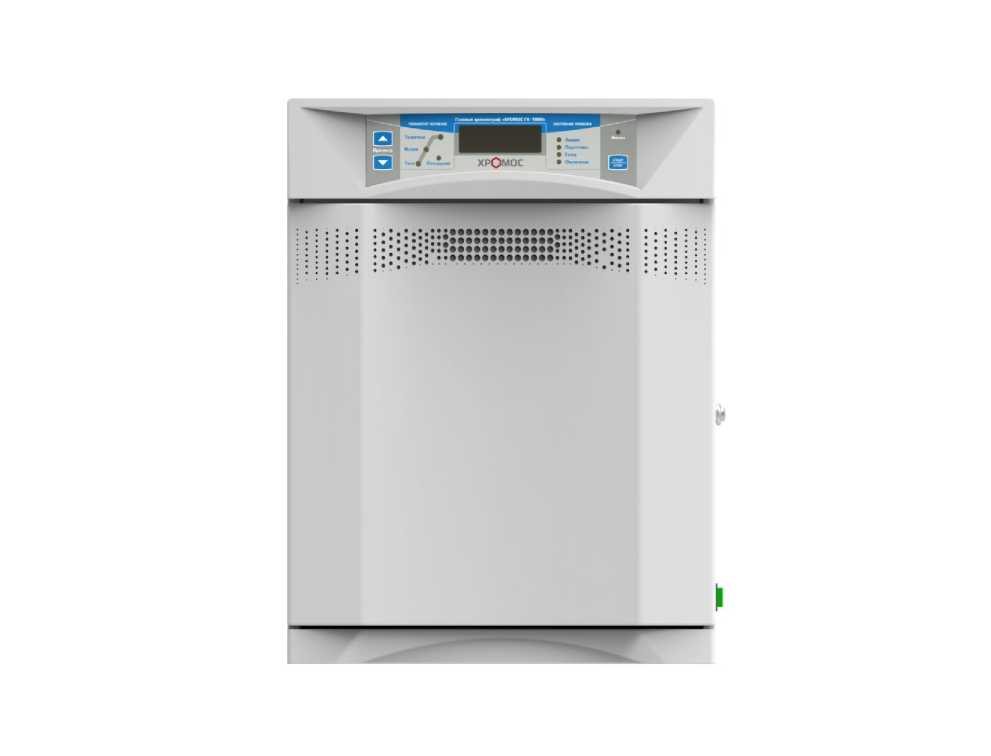

Рисунок 1 - Общий вид хроматографа газового «Хромое ГХ-1000»

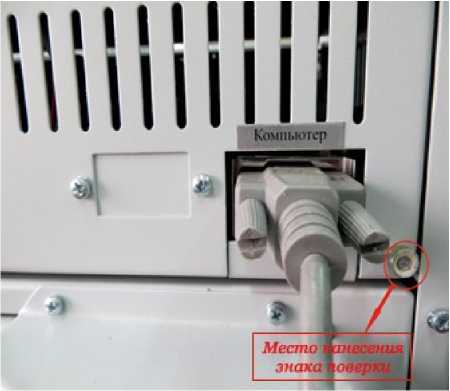

Рисунок 2 - Хроматограф газовый «Хромое ГХ-1000» с обозначением места нанесения знака поверки на задней панели
Программное обеспечениеДля управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики хроматографа, указанные в таблице 2, нормированы с учетом программного обеспечения.
|
Таблица 1 - Идентификационные данные программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Хромос |
|
Идентификационное наименование программного обеспечения |
CalcModule.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
1.2 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
37c2b7ab |
|
Алгоритм вычисления цифрового идентификатора программного кода |
CRC-32 |
Влияние программного обеспечения на метрологические характеристики отсутствует.
Метрологические и технические характеристикиМетрологические характеристики приведены в таблице 2.
Таблица 2 - Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала (площади, времени удерживания) в изотермическом режиме
|
Детектор |
ОСКО по времени удерживания, % |
ОСКО по площади, % | |||
|
Дозирование газовым краном |
Дозирование газа через испаритель |
Дозирование жидкости через испаритель | |||
|
Капиллярная колонка |
Насадочная колонка |
Капиллярная колонка | |||
|
ПИД |
1 |
1 |
- |
2 |
4 |
|
ПИД повышенной чувствительности |
1 |
1 |
- |
2 |
4 |
|
ДТП проточный |
1 |
1 |
- |
2 |
- |
|
ДТП проточный, повышенной чувствительности |
1 |
1 |
2 |
- | |
|
ДТП полудиффузионный |
1 |
1 |
- |
- |
- |
|
ДТП микрообъемный |
1 |
1 |
- |
- |
- |
|
ДТП микрообъемный «Valco» |
1 |
1 |
- |
- | |
|
ТИД |
1 |
- |
- |
4 |
4 |
|
ЭЗД |
1 |
- |
- |
4 |
4 |
|
ПФД-S |
1 |
3 |
8 |
5 |
5 |
|
ФИД (лампа KpPB) |
1 |
- |
4 |
4 | |
|
ПРД |
1 |
1 | |||
|
ТХД |
1 |
1 | |||
|
ХЛД-S |
1 |
6 | |||
|
ППФД |
1 |
6 | |||
|
ПЭД |
1 |
1 | |||
Таблица 3-Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемого значения относительного изменения выходного сигнала (площадей) от первоначального значения за 48 ч непрерывной работы, %: | |
|
ПИД, ДТП, ПРД |
±5 |
|
ТИД, ЭЗД, ФИД, ПФД-S, ТХД, ХЛД-S, ППФД, ПЭД |
±10 |
|
Уровень флуктуационных шумов нулевого сигнала детекторов, не более: | |
|
ПИД, А |
1,040-14 |
|
ПИД повышенной чувствительности, А |
1,040-14 |
|
ДТП проточный (г-н гелий), В |
8,040-8 |
|
ДТП проточный (г-н аргон), В |
1,5-10’7 |
ДТП проточный, повышенной чувствительности (г-н гелий), В
1,5-10’7
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
ДТП проточный, повышенной чувствительности (г-н аргон), В |
1,5-10’7 |
|
ДТП полудиффузионный, В |
8,0-10-8 |
|
ДТП микрообъемный (г-н гелий), В |
8,0-10-8 |
|
ДТП микрообъемный (г-н аргон), В |
1,5-10-7 |
|
ДТП микрообъемный «Valco», В |
8,0-10-8 |
|
ТИД, А |
2Д10-14 |
|
ЭЗД, А |
2Д10-14 |
|
ПФД-S, А |
2,640-12 |
|
ФИД (лампа KpPB), А |
2Д10-14 |
|
ПРД , В |
1,0^10-4 |
|
ТХД , В |
1,0-10’5 |
|
ХЛД-S, А |
2,540-12 |
|
ППФД, А |
2,540-12 |
|
ПЭД, В |
1Д10-4 |
|
Уровень дрейфа нулевого сигнала детекторов, не более: | |
|
ПИД, А/ч |
5,0-10-13 |
|
ПИД повышенной чувствительности, А/ч |
5Д10-13 |
|
ДТП проточный (г-н гелий), В/ч |
1,0-10’5 |
|
ДТП проточный (г-н аргон), В/ч |
1Д10-4 |
|
ДТП проточный, повышенной чувствительности (г-н гелий), В/ч |
1Д10-4 |
|
ДТП проточный, повышенной чувствительности (г-н аргон), В/ч |
1Д10-4 |
|
ДТП полудиффузионный, В/ч |
1,0-10’5 |
|
ДТП микрообъемный (г-н гелий), В/ч |
1,0-10’5 |
|
ДТП микрообъемный (г-н аргон), В/ч |
1,0^10-4 |
|
ДТП микрообъемный «Valco», В/ч |
1,040-5 |
|
ТИД, А/ч |
1Д10-12 |
|
ЭЗД, А/ч |
5Д10-13 |
|
ПФД-S, А/ч |
1,0-10-11 |
|
ФИД (лампа KpPB), А/ч |
5Д10-12 |
|
ПРД , В/ч |
1040-3 |
|
ТХД, В/ч |
5,0^10-4 |
|
ХЛД-S, А/ч |
1Д10-11 |
|
ППФД, А/ч |
1,0-10-11 |
|
ПЭД, В/ч |
1040-3 |
|
Пределы детектирования детекторов, не более: | |
|
ПИД, по гептану или пропану, гС/с |
1,3-10-12 |
|
ПИД, повышенной чувствительности по гептану или пропану, гС/с |
1,1 -10-12 |
|
ДТП проточный, по гептану или пропану, г/см3 , газ-носитель гелий |
8Д10-10 |
|
ДТП проточный, по водороду, г/см3 , газ-носитель аргон |
1,0-10-10 |
|
ДТП проточный, повышенной чувствительности, по гептану или пропану, г/см3, газ-носитель гелий |
3Д10-10 |
|
ДТП проточный, повышенной чувствительности, по водороду, г/см3 газ-носитель аргон |
8,040-11 |
|
ДТП полудиффузионный, по водороду, г/см3 , газ-носитель аргон |
8Д10-11 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
ДТП микрообъемный, по гептану или пропану, г/см3, газ-носитель гелий |
1,0^10-9 |
|
ДТП микрообъемный, по водороду, г/см3 , газ-носитель аргон |
7,0^10-10 |
|
ДТП микрообъемный «Valco», по гептану или пропану, г/см3, газ-носитель гелий |
5,0^10-у |
|
ТИД, по фосфору в метафосе с ацетоном, гР/с |
1,8^10"14 |
|
ЭЗД, по линдану в гексане, г/с |
1,7Д0-14 |
|
ПФД-S, по сере в метафосе, гБ/с |
1,0Д0-12 |
|
ПФД-S, по сероводороду в азоте, г/с |
1,0Д0-13 |
|
ПФД-S, по сероводороду в метане, г/с |
8,0-10-13 |
|
ФИД (лампа KpPB), по бензолу, г/с |
2,0-10-13 |
|
ПРД, по метану в гелии, г/с |
2,2Д0-13 |
|
ТХД, по водороду, г/см3 по кислороду, г/см3 |
5,0Д0-11 5,0-10-10 |
|
ХЛД-S, по сере, гБ/с |
5,0-10-13 |
|
1111ФД, по сере, гБ/с |
2,0-10-12 |
|
ПЭД, по азоту, г/см3 по водороду, кислороду, метану, г/см3 |
5,0Д0-11 1,0-10-11 |
Таблица 4- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
от (Токр+3) до +450 от -20 до +450 от (Токр+4) до +450 |
|
Максимальная температура испарителей, °С |
+450 |
|
Максимальная температура кранов, °С |
+200 |
|
Максимальная температура детекторов, °С: | |
|
- ПИД |
+450 |
|
- ПФД-S |
+300 |
|
- ЭЗД |
+360 |
|
- ДТП |
+370 |
|
- ТХД |
+120 |
|
- ФИД |
+300 |
|
- ТИД |
+400 |
|
- ПРД |
+300 |
|
- ХЛД-S |
+450 |
|
- ППФД |
+420 |
|
- ПЭД |
+70 |
|
Дискретность задания температур во всех зонах, °С |
0,01 |
|
Отклонение среднего установившегося значения температуры термостатов от заданного значения, % |
±0,15 |
|
Максимальная скорость программирования температуры в термостате колонок, оС/мин : | |
|
- от +50 до +110 оС включ. |
125 |
|
- св +110 до +200 оС включ. |
75 |
|
- св +200 до +400 оС |
35 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Питание хроматографа: **
|
230+23 50+0,2 |
|
Мощность, потребляемая хроматографом (без дополнительных устройств), к1+А, не более:
|
2,5 0,9 |
|
Дискретность задания скорости программирования, оС |
0,01 |
|
Габаритные размеры аналитического блока без дополнительных устройств и упаковки (ширина х глубина х высота), мм, не более |
390х570х480 |
|
Масса хроматографа (без дополнительных устройств, упаковки), кг, не более |
42 |
|
Наработка на отказ с учетом технического обслуживания, регламентируемого руководством по эксплуатации (без дополнительных устройств), ч, не менее |
3000 |
|
Средний срок службы, лет, не менее |
8 |
|
Условия эксплуатации хроматографа:
|
+10 до +35 от 30 до 80 от 84 до 106,7 |
|
* Для термостатов объемом 5,3 л **Гарантируется нормальная эксплуатация хроматографа при значениях напряжения электрической сети от 187 до 253 В и частоте (50±1) Гц | |
наносится методом сетчатой печати на шильдик, расположенный на задней панели хроматографа. На титульные листы эксплуатационной документации знак утверждения типа наносится методом лазерной печати.
Комплектность средства измеренийКомплектность комплекса хроматографического газового «Хромос ГХ-1000» приведена в таблице 5.
Таблица 5-Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс хроматографический газовый «Хромос ГХ-1000» |
- |
1 |
|
Паспорт на комплекс хроматографический газовый «Хромос ГХ-1000» |
ХАС 2.320.003 ПС |
1 |
|
Руководство по эксплуатации на комплекс хроматографический газовый «Хромос ГХ-1000» |
ХАС 2.320.003 РЭ |
1 |
|
Методика поверки |
ХАС 2.320.003.01 МП |
1 |
|
Руководство пользователя программой «Хромос» |
- |
1 |
|
Комплект ЗИП |
- |
1 |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Сменные части хроматографа: Детекторы: Детектор ПИД Детектор ДТП проточный Детектор ДТП проточный, повышенной чувствительности Детектор ДТП полудиффузионный Детектор ДТП микрообъемный Детектор ДТП микрообъемный «Valco» Детектор ТИД Детектор ЭЗД Детектор ПФД-S Детектор ФИД Детектор ТХД Детектор ПРД Детектор ХЛД-S Детектор ППФД Детектор ПЭД Испарители: Испаритель насадочный Испаритель капиллярный Газовые краны: Кран 4-х портовый газовый Кран 6-ти портовый газовый Кран 8-ми портовый газовый Кран 10-ти портовый газовый Кран 14-ти портовый газовый Переключающие клапаны: Клапан электромагнитный Клапан пневматический |
- |
По заказу |
|
Дополнительные устройства: Метанатор Термодесорбер стационарный (ТД) Термодесорбер съемный (ТДС) Дозатор равновесного пара (ДРП) Устройство дозирования сжиженных газов (УДСГ) |
- |
По заказу |
|
Устройство для анализа трансформаторного масла Устройство для достижения равновесия Блок охлаждения термостата колонок Устройство для анализа трансформаторного масла Устройство для достижения равновесия Блок охлаждения термостата колонок Аппаратно-программный модуль «Хромос АПМ-2М» Дозатор автоматический жидкостный Дозатор автоматический парофазный Дозатор автоматический, с функцией дозирования жидкости, равновесного пара и твердофазной экстракции Дроссель механический Индикатор расхода газа Регулятор расхода газа механический |
- |
По заказу |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Стабилизатор давления механический Устройство для подогрева баллонов Трубопровод обогреваемый Устройство запорное Устройство для разгазирования Термостаты дополнительные Фильтры дополнительной очистки газов Блок фильтров выносной |
- |
По заказу |
|
Пробоотборники Колонки насадочные стеклянные Колонки насадочные металлические Колонки капиллярные Газовая арматура в комплекте |
- |
По заказу |
|
Программное обеспечение «Хромос» на компакт-диске |
- |
1 |
|
Упаковка |
- |
1 |
|
Примечание:
| ||
осуществляется по документу ХАС 2.320.003.01 МП «Комплекс хроматографический газовый «Хромос ГХ-1000». Методика поверки», утвержденному
ФБУ «Нижегородский ЦСМ» 12.07.2019 г.
Основные средства поверки:
- микрошприц типа МШ-10М, объем доз от 1 до 10 мкл (рег. № 8235-81), погрешность ±5 %;
- шприц Hamilton серии 1000 (рег. № 63779-16), относительная погрешность ±1 %;
- стандартный образец состава искусственной газовой смеси пропан-азот ГСО 10651-2015, объемная доля пропана от 0,1 до 0,5 % об. д.;
- стандартный образец состава искусственной газовой смеси пропан-гелий ГСО 10655-2015, объемная доля пропана от 0,1 до 0,5 % об. д.;
-
- стандартный образец состава искусственной газовой смеси метан - гелий
ГСО 10532-2014, объемная доля метана от 5 до 10 млн-1;
-
- стандартный образец состава искусственной газовой смеси сероводород-азот ГСО 10537-2014, массовая концентрация сероводорода от 9 до 25 мг/м3;
-
- стандартный образец состава искусственной газовой смеси сероводород-метан ГСО 10538-2014, массовая концентрация сероводорода от 4 до 20 мг/м3;
-
- стандартный образец состава искусственной газовой смеси водород-азот ГСО 10532-2014, объемная доля водорода от 0,6 до 1,0 % об. д.;
Лист № 10 Всего листов 10 - стандартный образец состава искусственной газовой смеси водород, кислород, азот, метан-аргон ГСО 10532-2014, объемная доля азота от 5 до 15 млн-1, объемная доля водорода от 5 до 15 млн-1, объемная доля кислорода от 5 до 15 млн-1, объемная доля метана от 5 до 15 млн-1;
- стандартный образец состава искусственной газовой смеси кислород, водород- аргон ГСО 10611-2015, массовая доля кислорода, водорода от 0,01 до 0,03 %;
- гептан эталонный ГОСТ 25828-83, массовая доля основного вещества не менее 99 %;
- линдан ГСО 8890-2007, массовая доля основного вещества не менее 98,7 %;
- метафос (паратион-метил) ГСО 11056-2018, массовая концентрация метафоса 113 мг/дм3;
- Бензол х.ч. ГСО 7141-95, массовая доля основного вещества не менее 99,4 %;
- весы лабораторные электронные МЕ 235 S (рег. № 21464-07), погрешность ±(0,00002-0,00024) г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крепежный винт задней дверки.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам хроматографическим газовым «Хромос ГХ-1000»ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4215-003-69502896-19 Комплекс хроматографический газовый «Хромос ГХ-1000». Технические условия
ИзготовительОбщество с ограниченной ответственностью «ХРОМОС Инжиниринг» (ООО «ХРОМОС Инжиниринг»)
ИНН 5249111131 Адрес: 606002, Нижегородская обл., г. Дзержинск, ул. Лермонтова, д. 20, стр. 83 Тел./факс: 8 (8313) 249-200, 8 (8313) 249-300, 8 (8313) 348-255 E-mail: mail@has.ru
Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1 Тел./факс: 8 (800) 200-22-14
E-mail: mail@nncsm.ru
Регистрационный номер в реестре аккредитованных лиц в области обеспечения единства измерения № 30011-13 от 01.09.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ25 ноября 2019 г. „ 2795
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 53504/3 «Комплексы хроматографические газовые «Хромое ГХ-1000» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ХРОМОС Инжиниринг» от 15 июля 2019 г. № 2288.07 и № 2288.08 приказываю:
-
1. Внести изменения в описание типа на комплексы хроматографические газовые «Хромое ГХ-1000», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 21064-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ХАС 2.320.003.01 МП «Комплекс хроматографический газовый «Хромое ГХ-1000». Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 12 июля 2019 г.
-
3. Переоформить свидетельство об утверждении типа № 53504/3
«Комплексы хроматографические газовые «Хромое ГХ-1000»,
зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 21064-13, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: ODE1036E1B07EOFB80EA11B900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
к__________—_________/
