ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки трубопоршневые поверочные стационарные "ОЗНА-Прувер С-0,05" моделей 100, 280, 500, 1100

Установки трубопоршневые поверочные стационарные "ОЗНА-Прувер С-0,05" моделей 100, 280, 500, 1100 предназначены для измерений количества жидкости при поверке (градуировке), контроле и исследовании метрологических характеристик преобразователей расхода различных принципов действия при их изготовлении, эксплуатации и после ремонта.

Принцип действия установок трубопоршневых поверочных стационарных "ОЗНА-Прувер С-0,05" моделей 100, 280, 500, 1100 заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

В соответствии с ТУ 4213-074-00135786-2005 "Установка трубопоршневая поверочная стационарная" в зависимости от габаритных размеров, массы, верхнего предела диапазона измерений объемного расхода и наибольшего рабочего давления, выпускаются следующие модели установок трубопоршневых поверочных стационарных "ОЗНА-Прувер С-0,05":

• - ОЗНА-Прувер С-0,05-100-1,6;        - ОЗНА-Прувер С-0,05-500-1,6;

• - ОЗНА-Прувер С-0,05-100-2,5;        - ОЗНА-Прувер С-0,05-500-2,5;

• - ОЗНА-Прувер С-0,05-100-4,0;        - ОЗНА-Прувер С-0,05-500-4,0;

• - ОЗНА-Прувер С-0,05-100-6,3;        - ОЗНА-Прувер С-0,05-500-6,3;

• - ОЗНА-Прувер С-0,05-280-1,6;        - ОЗНА-Прувер С-0,05-1100-1,6;

• - ОЗНА-Прувер С-0,05-280-2,5;        - ОЗНА-Прувер С-0,05-1100-2,5;

• - ОЗНА-Прувер С-0,05-280-4,0;        - ОЗНА-Прувер С-0,05-1100-4,0;

• - ОЗНА-Прувер С-0,05-280-6,3;        - ОЗНА-Прувер С-0,05-1100-6,3.

Установки трубопоршневые поверочные стационарные "ОЗНА-Прувер С-0,05" моделей 100, 280, 500, 1100 состоят из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, одной или двух пар сигнализаторов (детекторов) положения поршня, тройника, расширителя, крана-манипулятора, средств измерений давления и температуры автоматических и показывающих, электропривода (устанавливается в зависимости от комплектации).

При работе установку трубопоршневую поверочную стационарную "ОЗНА-Прувер С-0,05" любой модели и поверяемое (градуируемое) или исследуемое, контролируемое средство измерений соединяют последовательно. Через технологическую схему с установкой трубопоршневой поверочной стационарной "ОЗНА-Прувер С-0,05" и средство измерений устанавливают необходимое значение расхода жидкости. Клапан крана-манипулятора установки трубопоршневой поверочной стационарной "ОЗНА-Прувер С-0,05" рукояткой вручную или с помощью электропривода поворачивается в положение "запуск" и в поток жидкости, проходящей через установку трубопоршневую поверочную стационарную "ОЗНА-Прувер С-0,05", запускается шаровый поршень, который скатывается по наклонной направляющей, и увлекаемый потоком жидкости, попадает в калиброванный участок. При воздействии шарового поршня на толкатели сигнализаторов (детекторов) происходит срабатывание их микровыключателей, которые генерируют электрические сигналы, определяющие начало и завершение измерения и поступающие в систему обработки информации (измерительновычислительный комплекс, управляющий контроллер и т. п.).

При срабатывании первого (первого и второго - при установке четырех) сигнализаторов (детекторов) начинается счет импульсов с поверяемого (градуируемого) или исследуемого, контролируемого средства измерений, по сигналу второго (третьего и четвертого - при установке четырех) сигнализаторов (детекторов) счет импульсов заканчивается.

Объем жидкости, измеренный установкой трубопоршневой поверочной стационарной "ОЗНА-Прувер С-0,05" и приведенный к условиям измерений поверяемого (градуируемого) или исследуемого, контролируемого средства измерений, соответствует объему жидкости, прошедшему через поверяемое (градуируемое) или исследуемое, контролируемое средство измерений, при этом число импульсов, измеренное счетчиком импульсов системы обработки информации, пропорционально измеренному объему жидкости.

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости установок трубопоршневых поверочных стационарных "ОЗНА-Прувер С-0,05" моделей 100, 280, 500, 1100 на фланцах калиброванного участка и на сигнализаторах (детекторах) (крышки отсеков с толкателем и микровыключателем) предусмотрены места для установки пломб, несущих на себе оттиск поверительного клейма.

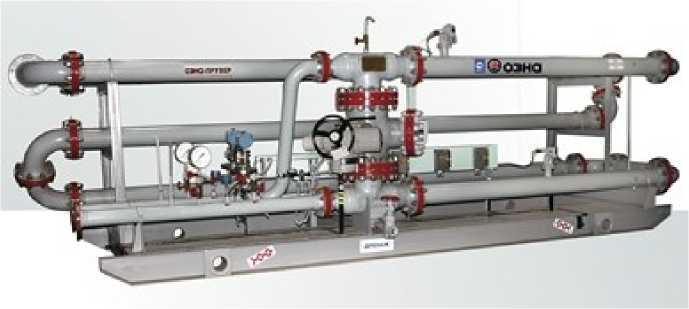

Общий вид установок трубопоршневых поверочных стационарных "ОЗНА-Прувер С-0,05" представлен на рисунке 1.

Рисунок 1 - Общий вид установок трубопоршневых поверочных стационарных "ОЗНА-Прувер С-0,05"

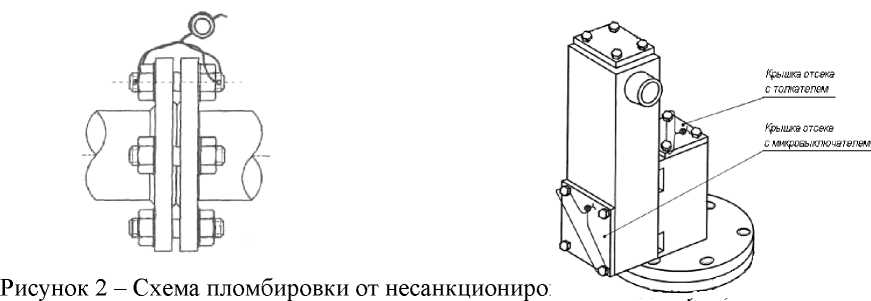

Пломбировка от несанкционированного доступа установок трубопоршневых поверочных стационарных "ОЗНА-Прувер С-0,05" осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, навешиваемые с помощью проволоки, пропущенную через специальные отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка и болтах крышек отсеков сигнализаторов (детекторов). Место пломбировки от несанкционированного доступа установок трубопоршневых поверочных стационарных "ОЗНА-Прувер С-0,05" представлено на рисунке 2.

нанесения знака поверки установок трубопоршневых поверочных стационарных

"ОЗНА-Прувер С-0,05"

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

наносится в левом верхнем углу титульного листа руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепленную на корпусе установок трубопоршневых поверочных стационарных "ОЗНА-Прувер С-0,05" моделей 100, 280, 500, 1100, металлографическим способом. В левом верхнем углу титульного листа руководства по эксплуатации, рядом со знаком утверждения типа, указывается номер и дата выдачи свидетельства об утверждении типа средств измерений.

Таблица 3  - Комплектность установок трубопоршневых поверочных стационарных

"ОЗНА-Прувер С-0,05"__________________________________________________________________

осуществляется по документам:

• - МИ 1972-95 "Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников";

• - МИ 2974-2006 "Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором".

Основные средства поверки:

по документу МИ 1972-95:

• - весы эталонные, пределы допускаемой относительной погрешности ± 0,01 %;

• - мерники эталонные 1-го разряда, пределы допускаемой основной относительной погрешности ± 0,02 %;

• - вторичный эталон единиц объемного расхода и объема жидкости в потоке в соответствии с ГПС (часть 1 или 2), утвержденной приказом Росстандарта от 07.02.2018 № 256;

по документу МИ 2974-2006:

• - трубопоршневая поверочная установка 1-го разряда, пределы допускаемой относительной погрешности ± 0,05 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установок трубопоршневых поверочных стационарных "ОЗНА-Прувер С-0,05" в виде оттиска поверительного клейма, а также на свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к установкам трубопоршневым поверочным стационарным "ОЗНА-Прувер С-0,05" моделей 100, 280, 500, 1100

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-074-00135786-2005 Установка трубопоршневая поверочная стационарная "ОЗНА-Прувер С-0,05". Технические условия

Акционерное общество «ОЗНА-Измерительные системы»

(АО «ОЗНА-Измерительные системы»)

ИНН 0265037983

Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, д.60

Телефон (факс): +7 (34767) 9-50-10

Web-сайт: www.ozna.ru

Е-mail: ms@ozna.ru

Акционерное общество «Акционерная компания ОЗНА»

(АО «АК ОЗНА»)

ИНН 0265004219

Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, д.60

Телефон (факс): +7 (34767) 4-05-67, +7 (34767) 4-05-76

Web-cайт: www.ozna.ru

Е-mail: ozna@ozna.ru

Федеральное государственное унитарное предприятие «Всероссийский        научно

исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
