МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 августа 2022 г.

№ 2037

Москва

Об утверэвдении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р. Лазаренко

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «17» августа 2022 г. № 2037

Сведения

об утвержденных типах средств измерений

№ и/ п

Наименование типа

Обозначение типа

Код характера производства

Per. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код идентификации производства

Методика поверки

Интервал менаду поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

Резервуары стальные горизонтальные цилиндрические

РГС-50

86435-22

25, 26, 27, 28, 29

Общество с ограниченной ответственностью "Торго-во-Промышлен-ная Топливная Компания "Волга-нефтьхолдинг" (ООО "ТПТК "Волга-нефтьхол-динг"), г. Чебоксары

ОС

гост

8.346-2000

5 лет

Общество с ограниченной ответственностью "Торгово-Промышленная Топливная Компания "Волга-нефтьхолдинг" (ООО "ТПТК "Волга-нефтьхол-динг"), г. Чебоксары

ООО "Метро-КонТ",

г. Казань

08.10.2021

Резервуары стальные горизонтальные цилиндрические

РГС-75

86436-22

13, 14

Общество с ограниченной ответственностью "Торго-во-Промышлен-ная Топливная

ОС

гост

8.346-2000

5 лет

Общество с ограниченной ответственностью "Торгово-Промышленная Топливная Компания

ООО "Метро-КонТ",

г. Казань

08.10.2021

Компания "Волга-нефтьхолдинг" (ООО "ТГТГК "Волга-нефтьхол-динг"),

г. Чебоксары

Компания "Волга-нефтьхолдинг" (ООО "ТПТК "Волга-нефтьхол-динг"), г. Чебоксары

"Волга-нефтьхолдинг" (ООО "ТПТК "Волга-нефтьхол-динг"), г. Чебоксары

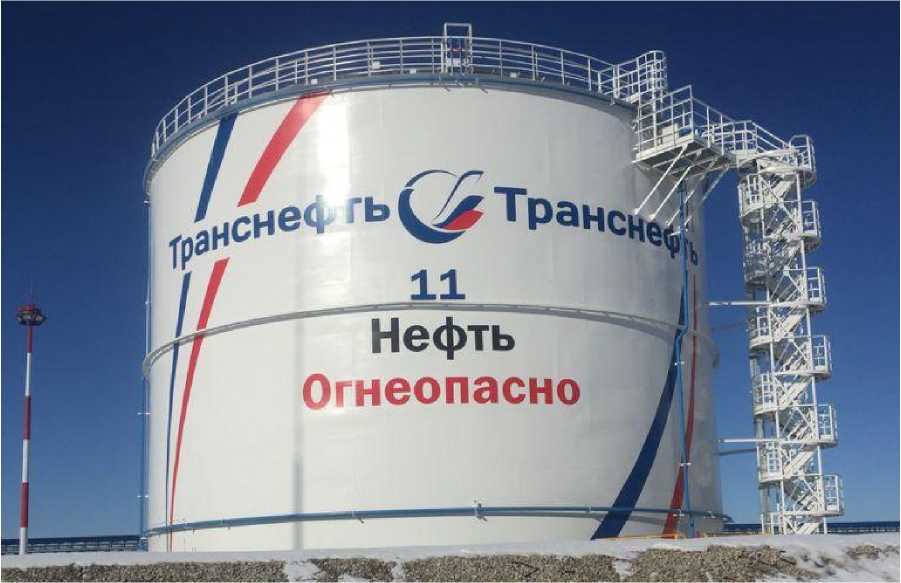

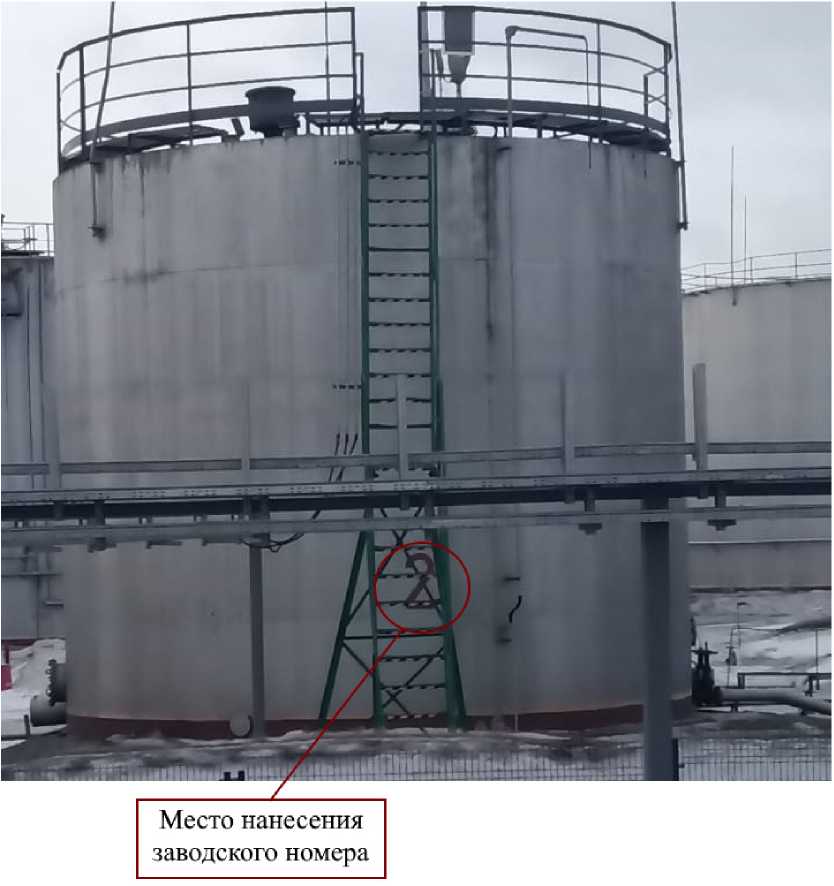

Резервуар стальной вертикальный цилиндрический

РВС-

5000

86437-22

Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК"), г. Саратов

ОС

гост

8.570-2000

5 лет

Акционерное общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа

ООО "Метро-КонТ",

г. Казань

02.11.2021

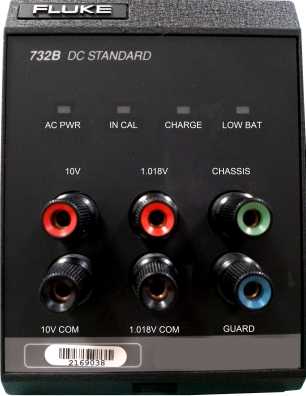

Мера напря

жения

Fluke

732В

86438-22

2169038

Фирма "Fluke Corporation", США

ОС

МП-2201-

0046-2022

1 год

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ"), г. Екатеринбург

ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Санкт-Петербург

05.05.2022

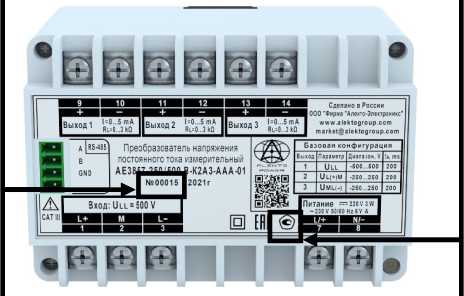

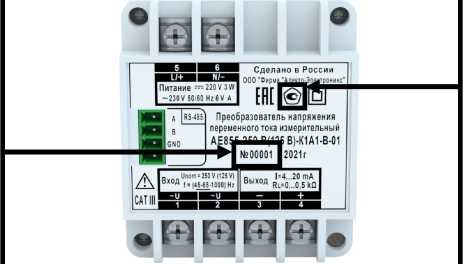

Преобразователи измерительные

АЕ

86439-22

мод. АЕ854-5 А (2,5 А)-М2А1-А-01 зав. № 00011; мод. АЕ855-250 В (125 В)-М2А1-С-01 зав. № 00017; мод. АЕ856-75 мВ (150 мВ)-К2АЗ-ЕЕЕ-02 зав. № 00013; мод.

Общество с ограниченной ответственностью "Фирма "Алекто-Электроникс" (ООО "Фирма "Алекто-Электроникс"),

ОС

АЕМЛ.410

160.001МП

6 лет

Общество с ограниченной ответственностью "Фирма "Алекто-Электроникс" (ООО "Фирма "Алекто-Электроникс"),

ФБУ "Омский ЦСМ", г. Омск

06.05.2022

АЕ857-1000 В (500 В)-М2А1-В-01 зав. № 00012; мод.

АЕ875-20 мА (5 мА)-М4АЗ-ВВС-ОЗ зав № 00016; мод.

АЕ3855-690 В-М4АЗ-ВВВ-04 зав № 00014; мод. АЕ3857-250/500В-К2АЗ-ААА-01 зав № 00015; мод.

АЕ4855-230/400 В-К2АЗ-ВВВ-02 зав.

№00018

г. Омск

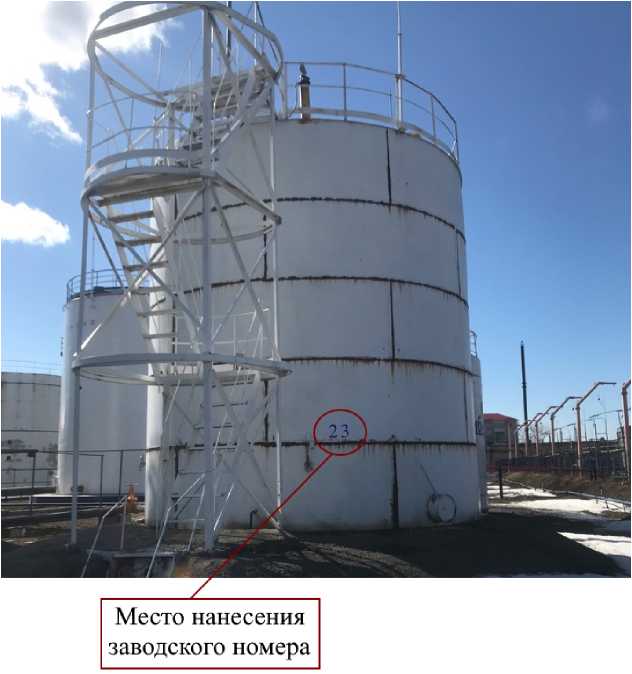

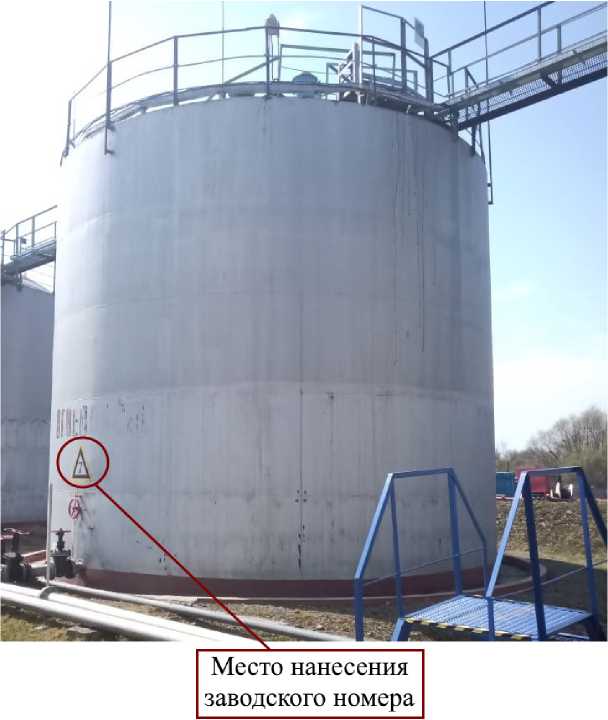

Резервуар стальной вертикальный цилиндрический

РВС-400

86440-22

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

ос

МП 0029-2022

5 лет

ООО "Метро-КонТ",

г. Казань

15.06.2022

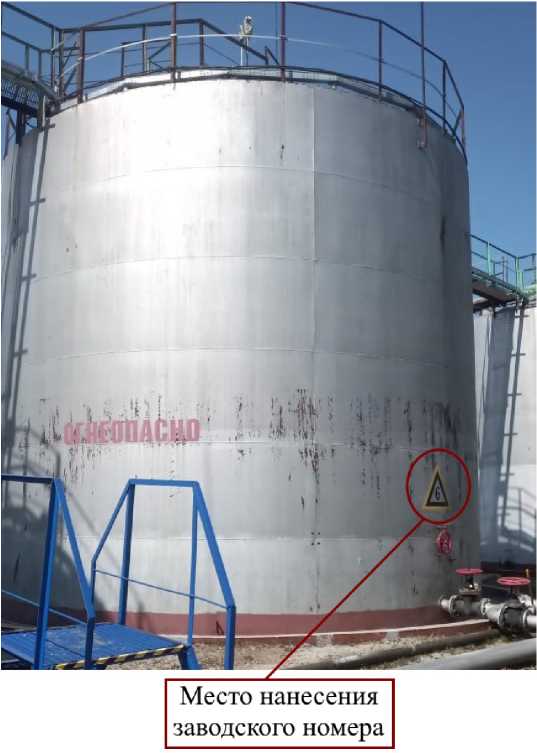

Резервуар стальной вертикальный цилиндрический

РВС-2000

86441-22

ОС

ГОСТ

8.570-2000

5 лет

ООО "Метро-КонТ",

г. Казань

15.06.2022

Резервуар стальной вертикальный ЦИЛИН-

РВС-400

86442-22

Общество с ограниченной ответственностью "Газ-

ОС

МП 0026-2022

5 лет

Общество с ограниченной ответственностью "Газ-

ООО "Метро-КонТ",

г. Казань

15.06.2022

дрический

промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

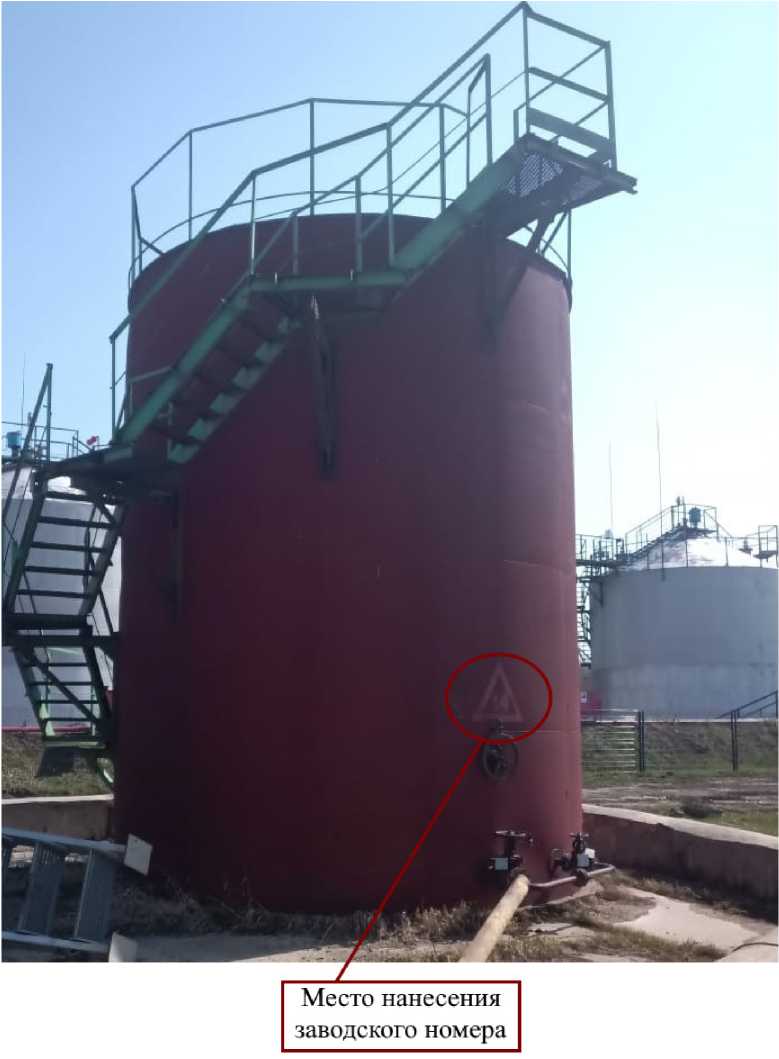

Резервуар стальной вертикальный цилиндрический

РВС-100

86443-22

ОС

МП 0034-2022

5 лет

ООО "Метро-КонТ",

г. Казань

15.06.2022

10.

Резервуар стальной вертикальный цилиндрический

РВС-200

86444-22

ОС

МП 0027-2022

5 лет

ООО "Метро-КонТ",

г. Казань

15.06.2022

11.

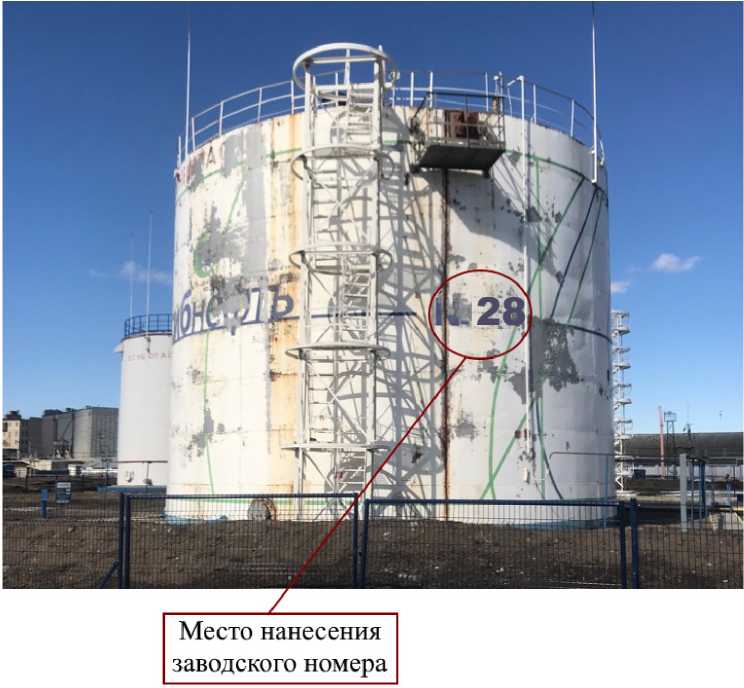

Резервуары стальные вертикальные цилиндрические

РВС-400

86445-22

5, 6, 7, 8

ОС

МП 0035-2022

5 лет

ООО "Метро-КонТ",

г. Казань

15.06.2022

12.

Система ав-

Обозна-

86446-22

01/2022

Общество с

Акционерное

ОС

МПЭПР-

4 года

Общество с

ООО "Энер-

31.05.2022

томатизиро-ванная информационно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) "Кирпичные заводы"

чение отсутствует

ограниченной ответственностью "ГАРАНТ ЭНЕРГО" (ООО "ГАРАНТ ЭНЕРГО"), г. Москва

общество "Донской кирпич" (АО

"Донской кирпич"),

г. Ростов-на-

Дону

501-2022

ограниченной ответственностью "ГАРАНТ ЭНЕРГО" (ООО "ГАРАНТ ЭНЕРГО"), г. Москва

гоПромРе-сурс", Московская обл., г. Красногорск

13.

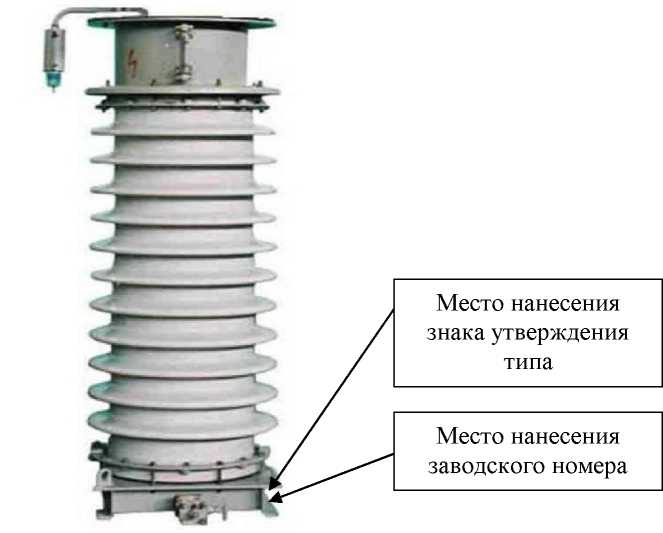

Трансформаторы напряжения

НКФ-110-57 У1

86447-22

28491, 25658, 28482

Производственное объединение "За-порожтранс-форматор" (ПО "Запо-рожтрансфор-матор"), Украина (изготовлены в 1985 г.)

Производственное объединение "За-порожтранс-форматор" (ПО "Запо-рожтрансфор-матор"), Украина

ос

ГОСТ

8.216-2011

4 года

Общество с ограниченной ответственностью "Межрегиональная Энергосбытовая Компания" (ООО "МЭК"), г. Санкт-Петербург

ООО "НИЦ "ЭНЕРГО", г. Москва

05.05.2022

14.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО АПК "Алексеевский"

Обозначение отсутствует

86448-22

1049

Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир

Общество с ограниченной ответственностью "Комплексные энергосервисные технологии" (ООО "КЭТ"), г. Москва

ОС

МПСМО-

1706-22

4 года

Акционерное общество "РЭС Групп" (АО "РЭС Групп"), Владимирская обл., г. Владимир

АО "РЭС

Групп",

г. Владимир

17.06.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» августа 2022 г. № 2037

Лист № 1 Регистрационный № 86435-22 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м³.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заводские номера нанесены аэрографическим способом на днище резервуаров.

Резервуары РГС-50 с заводскими номерами 25, 26, 27, 28, 29 расположены по адресу: 428003, Россия, Чувашская Республика, г. Чебоксары, Автозаправочный проезд, 5.

Общий вид резервуаров РГС-50, представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2037 от 17.08.2022, https://oei-analitika.ru

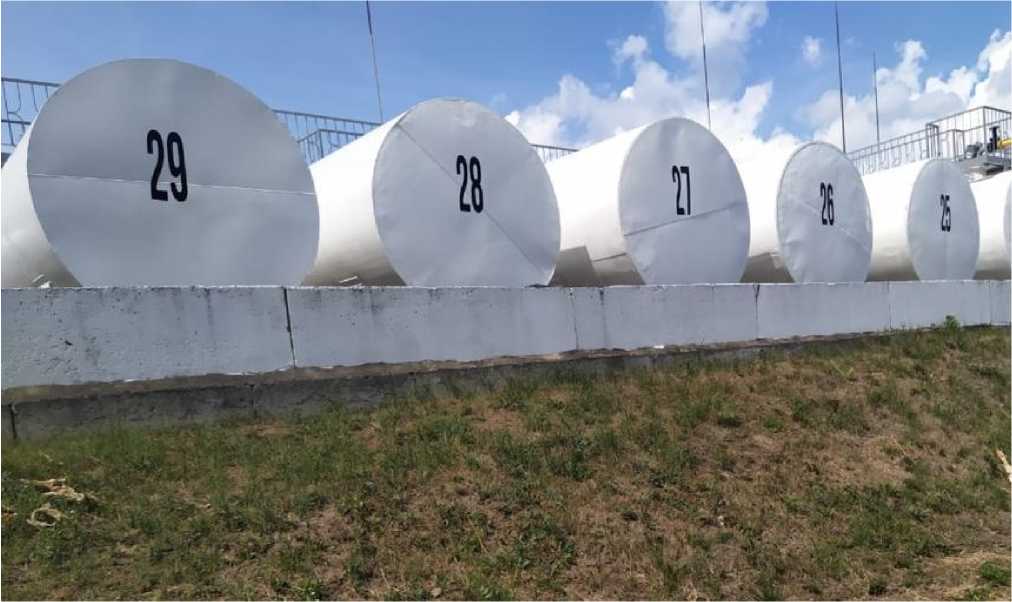

Рисунок 1 - Общий вид резервуаров РГС-50

Пломбирование резервуаров РГС-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	50
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -40 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Торгово-Промышленная Топливная Компания «Волганефтьхолдинг» (ООО «ТПТК «Волганефтьхолдинг»)

ИНН 2128032384

Адрес: 428032, Чувашская Республика - Чувашия, г. Чебоксары, ул. Дзержинского, д.25, кв. 2

Телефон/ факс: +7 (8352) 62-44-09/ (8352) 62-00-03

E-mail: delman@cbx.ru

Изготовитель

ИНН 2128032384

Адрес: 428032, Чувашская Республика - Чувашия, г. Чебоксары, ул. Дзержинского, д.25, кв. 2

Телефон/ факс: +7 (8352) 62-44-09/ (8352) 62-00-03

E-mail: delman@cbx.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420 Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 86436-22 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-75

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-75 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 75 м³.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заводские номера нанесены аэрографическим способом на днище резервуаров.

Резервуары РГС-75 с заводскими номерами 13, 14 расположены по адресу: 428003, Россия, Чувашская Республика, г. Чебоксары, Автозаправочный проезд, 5.

Общий вид резервуаров РГС-75, представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

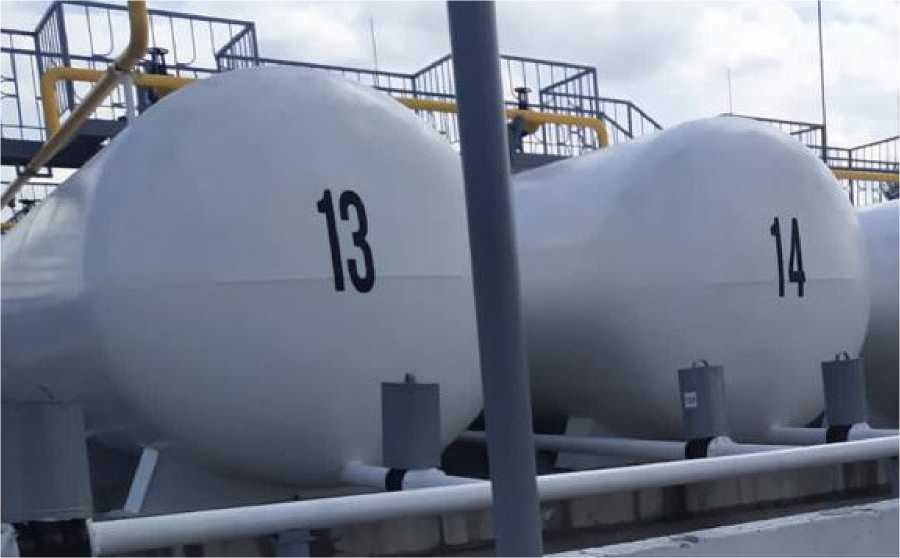

Рисунок 1 - Общий вид резервуаров РГС-75

Пломбирование резервуаров РГС-75 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	75
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -40 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-75	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

ИНН 2128032384

Адрес: 428032, Чувашская Республика - Чувашия, г. Чебоксары, ул. Дзержинского, д.25, кв. 2

Телефон/ факс: +7 (8352) 62-44-09/ (8352) 62-00-03

E-mail: delman@cbx.ru

Изготовитель

ИНН 2128032384

Адрес: 428032, Чувашская Республика - Чувашия, г. Чебоксары, ул. Дзержинского, д.25, кв. 2

Телефон/ факс: +7 (8352) 62-44-09/ (8352) 62-00-03

E-mail: delman@cbx.ru

Испытательный центр

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 86437-22 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-5000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 5000 м³.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара нанесен аэрографическим способом на стенку резервуара.

Резервуар РВС-5000 с заводским номером 11 расположен по адресу: Республика Башкортостан, Благоварский район, п. Первомайский, ул. Ленина, 28, ЛПДС «Языково», Туймазинское НУ, АО «Транснефть - Урал».

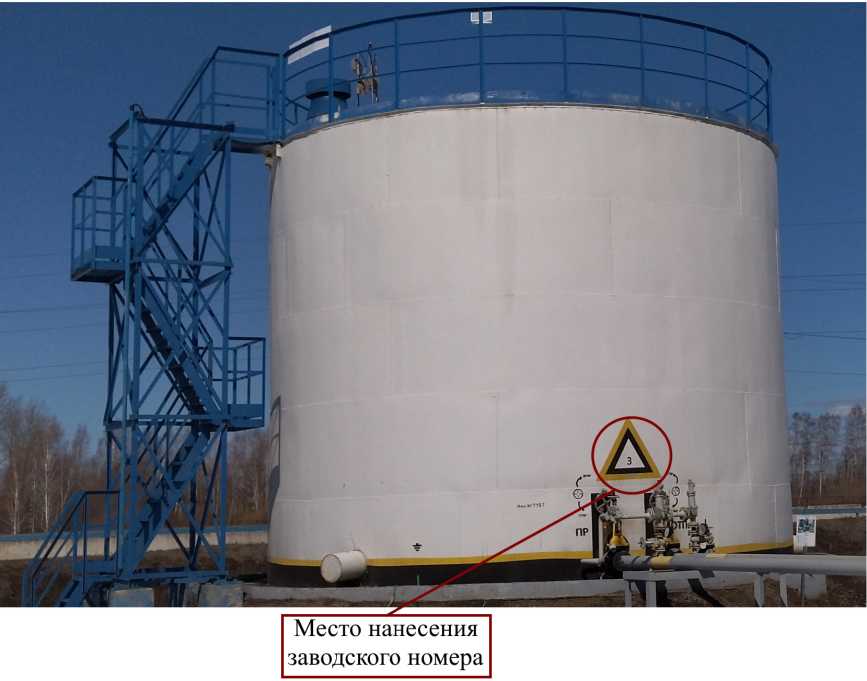

Общий вид резервуара РВС-5000 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РВС-5000

Пломбирование резервуара РВС-5000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м³

5000

Пределы допускаемой относительной

погрешности определения вместимости (геометрический метод), %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	50

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-5000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)

ИНН 6453009475

Адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134

Телефон/ факс: +7 (8452) 63-33-77

Web-сайт: www.rmk.ru

E-mail: rulon@rmk.ru

Изготовитель

Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)

ИНН 6453009475

Адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134

Телефон/ факс: +7 (8452) 63-33-77

Web-сайт: www.rmk.ru

E-mail: rulon@rmk.ru

Испытательный центр

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1

Всего листов 4

Регистрационный № 86438-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мера напряжения Fluke 732B

Назначение средства измерений

Мера напряжения Fluke 732B, (далее по тексту - мера) предназначена для воспроизведения постоянных напряжений с номинальными значениями 1 В и 10 В. Мера предназначена для проведения поверки и калибровки средств измерений постоянного напряжения в качестве вторичного эталона или рабочего эталона 1 разряда с номинальным значением 10 В и в качестве рабочего эталона 1-го или 2-го разряда с номинальным значением 1 В.

Описание средства измерений

Принцип действия меры основан на стабилизации напряжения прецизионным стабилитроном с компенсацией его температурного дрейфа нагрузочным транзистором. Основу меры составляет термостатированный источник опорного напряжения на прецизионном стабилитроне с гарантированным дрейфом. Бесперебойная работа источника опорного напряжения меры обеспечивается наличием встроенной аккумуляторной батареи и зарядного устройства. Выходы с номинальными значениями 10 В и 1 В выполнены отдельными парами клемм. Заводской номер меры нанесен в нижней части лицевой панели под выходными клеммами. Общий вид меры представлен на рисунке 1.

Рисунок 1 - Общий вид меры

732В DC STANDARD
ACPWR	IN CAL CHARGE	LOW BAT \|
10V	1.018V	CHASSIS
	< V
•У	w	О
		♦ X
1
’ а	4 •
10VCOM	1.018V COM	GUARD
I fiflUH
		______J

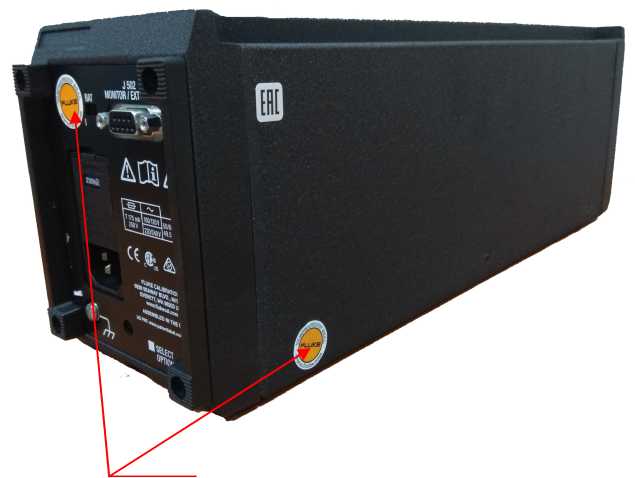

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

места нанесения пломб в виде наклеек

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Номинальные значения воспроизводимых напряжений, В	1; 10
Относительная нестабильность напряжения меры, применяемой в качестве рабочего эталона 2-го разряда при номинальном напряжении 1 В, за год, отн. ед., не более	±540^-6
Относительная нестабильность напряжения меры, применяемой в качестве рабочего эталона 1-го разряда при номинальных напряжениях 1 В и 10 В, за год, отн. ед., не более	±1,5*10^-6
Относительная нестабильность напряжения меры, применяемой в качестве вторичного эталона при номинальном напряжении 10 В, за год, отн. ед., не более	±0,540^-6

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Масса меры, кг, не более	5,9
Габаритные размеры меры (ширина х высота х длина), мм, не более	98 х 134 х 406
Условия эксплуатации:
- температура окружающего воздуха, ^оС	22±2
- относительная влажность, %	от 15 до 80
- атмосферное давление, кПа	100±4
Время работы от встроенного заряженного аккумулятора, при температуре окружающей среды 25±5 ^оС, ч, не менее	72
Наработка до отказа, ч, не менее	17280
Средний срок службы, лет	10

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность меры напряжения

Наименование	Обозначение	Количество
Мера напряжения (зав. № 2169038)	Fluke 732B	1 шт.
Кабель питания		1 шт.
Руководство по эксплуатации	«ОКПО.4400.001 РЭ»	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Мера напряжения 732B. Руководство по эксплуатации. ОКПО.4400.001 РЭ», раздел 2.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3457;

Стандарт предприятия.

Правообладатель

Фирма «Fluke Corporation», США

Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA

Телефон: 8 10 1 425 347 6100

Факс: 8 10 1 425 446 5116

Web-сайт: http//www.fluke.com

Изготовитель

Фирма «Fluke Corporation», США

Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA

Телефон: 8 10 1 425 347 6100

Факс: 8 10 1 425 446 5116

Web-сайт: http//www.fluke.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Лист № 1 Регистрационный № 86439-22 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные АЕ

Назначение средства измерений

Преобразователи измерительные АЕ (далее - преобразователи) предназначены для измерений и преобразований напряжения и силы постоянного тока, среднеквадратических значений (далее - СКЗ) напряжения и силы переменного однофазного тока и СКЗ междуфазного и фазного напряжения переменного трехфазного тока в унифицированные сигналы постоянного тока и в цифровой сигнал для передачи на верхний уровень автоматизированной системы.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании мгновенных значений аналоговых входных сигналов в цифровую форму и вычислении значений измеряемых величин, дальнейшего их преобразования в унифицированный выходной сигнал или передачи вычисленных значений в цифровом виде по интерфейсу связи RS-485 (протоколы передачи данных: MODBUS-RTU, MODBUS-ASCII, ГОСТ Р МЭК 60870-5-101-2006, «ExtDev»).

Преобразователи могут применяться в составе измерительных каналов автоматизированных систем управления, для контроля состояния шкафов оперативного тока, систем возбуждения роторных машин и других промышленных технических объектов.

Преобразователи относятся к постоянно подключенному оборудованию, могут монтироваться в шкафах, закрытых распределительных щитах на Т-образную направляющую ТН 35-7,5 ГОСТ IEC 60715-2021 или непосредственно на панель.

Преобразователи выполнены без гальванической связи между входными цепями, выходными цепями и цепями питания, являются комбинированными устройствами с аналоговыми и цифровыми выходами, с возможностью выбора функции преобразования по каждому аналоговому выходу.

Базовая функция преобразования по аналоговому выходу определяется при заказе: стандартная по умолчанию или в соответствии с заказанной опцией.

Преобразователи выпускаются в различных модификациях, которые отличаются номинальными значениями измеряемых величин, диапазонами измерений, конструктивным исполнением, количеством и типом аналоговых выходов, видом электропитания. Структура условного обозначения преобразователей приведена в таблице 1.

Таблица 1 - Структура условного обозначения преобразователей

№ поля	Описание поля	Код поля	Расшифровка
1	Наименование модификации	АЕ854	Обозначение модификации
		АЕ855
		АЕ856
		АЕ857
		АЕ875
		АЕ3855
		АЕ4855
		АЕ3857
2	Номинальное значение измеряемой величины с указанием единицы измерения	1 А (0,5 А)	Для модификации АЕ854 Z^C 1 nom (Z4C2 nom)
		5 А (2,5 А)	Для модификации АЕ854 Z^C 1 nom (Z4C2 nom)
		250 В (125 В)	Для модификации АЕ855 иА&1 nom (U^C2 nom)
		500 В (250 в)	Для модификации АЕ855 иА&1 nom (U^C2 nom)
		50 мВ (100 мВ)	Для модификации АЕ856 UdC1 nom (UdC2 nom)
		60 мВ (120 мВ)
		75 мВ (150 мВ)
		150 мВ (300 мВ)
		10 В (5 В)	Для модификации АЕ857 UdC1 nom (UdC2 nom)
		30 В (15 В)
		100 В (50 В)
		250 В (125 В)
		500 В (250 в)
		1000 В (500 В)
		20 мА (5 мА)	Для модификации АЕ875 IdC1 nom (IdC2 nom)
		125 В	Для модификации АЕ3855 UlL nom
		220 В
		400 В
		690 В
		72,2 / 125 В	Для модификации АЕ4855 UlL nom / UlM nom
		127 / 220 В
		230 / 400 В
		400 / 690 В
		30 / 60 В	Для модификации АЕ3857 UlL nom / UlN nom
		50 / 100 В
		75 / 150 В
		125 / 250 В
		250 / 500 В

Продолжение таблицы 1

№ поля	Описание поля	Код поля	Расшифровка
3	Конструктивное исполнение	К1А1	Приведено на рисунке 1 а)
		К2А1	Приведено на рисунке 1 б)
		К2А2	Приведено на рисунке 1 в)
		К2А3	Приведено на рисунке 1 г)
		М2А1	Приведено на рисунке 1 д)
		М4А2	Приведено на рисунке 1 е)
		М4А3	Приведено на рисунке 1 ж)
4	Типы первого, второго и третьего аналоговых выходов (для второго и третьего -при наличии)	А	от 0 до 5 мА
		В	от 4 до 20 мА
		C	от 0 до 20 мА
		Е	от -5 до 5 мА
5	Вид электропитания	01	Универсальное
		02	Переменный ток 230 В
		03	Постоянный ток 24 В
		04	Постоянный ток 48 В
Примечания: 1 Значения, указанные в скобках, применяются для второго диапазона измерений (при наличии) 2 Номинальные напряжения с разделительным наклонным знаком «/» представляют собой: - для модификации АЕ3857 номинальное значение полюсного напряжения, за которым приведено номинальное значение междуполюсного напряжения; - для модификации АЕ4855 номинальное значение фазного напряжения, за которым приведено номинальное значение междуфазного напряжения. 3 Опция базовой функции преобразования по аналоговому выходу, при наличии, указывается в скобках после условного обозначения.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на верхнюю крышку преобразователя типографским способом.

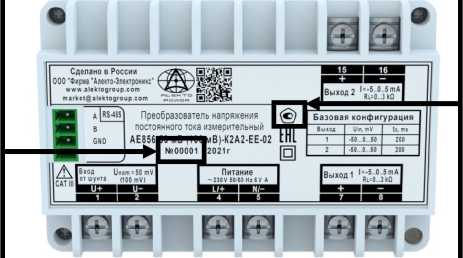

Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.

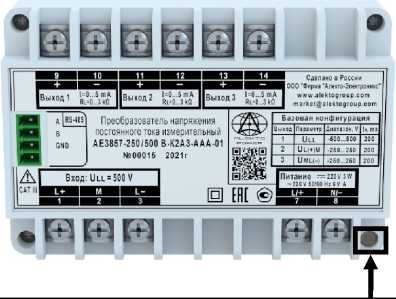

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Нанесения знака поверки на преобразователи не предусмотрено.

Преобразователь измерительный

АЕ856

75 мВ (150 мВ)

М4А3

ААЕ

2 3 4 5

Места нанесения заводского номера

Места нанесения знака утверждения типа

а)

б)

Л Сделано в России	¹
ООО "Фирма "Алекто-Электроникс"¹
www.alektogroup.com
market@alektogroup.com	и :Уь5£\| 1

в)

г)

«ОД Uncm •1000 V (SOO V|

д)

••••ooooooe*

е)

= Z4V2,5 W

RS-485

Преобразователь постоянного тока измерительный АЕ87ШцЬШЬМ4АЗ-ВВС-ОЗ ^•1 №оозс11гр21г

••••••ООООФФ

ж)

а) - Конструктивное исполнение К1А1; б) - Конструктивное исполнение К2А1; в) - Конструктивное исполнение К2А2; г) - Конструктивное исполнение К2А3; д) - Конструктивное исполнение М2А1; е) - Конструктивное исполнение М4А2;

ж) - Конструктивное исполнение М4А3

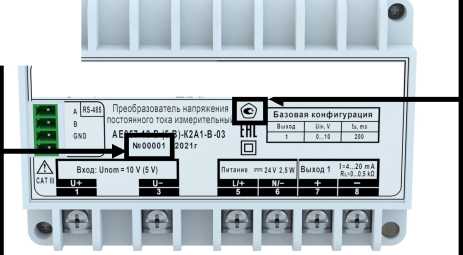

Рисунок 1 - Общий вид преобразователей

с указанием мест нанесения заводского номера и знака утверждения

Сделано в России

ООО "Фирма "Алекто-Элепроиикс"

Преобразователь напряжения переменного тока измерительный

ER[ ®

Места пломбирования

• •ОС)»*

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Установка требуемой конфигурации преобразователей по интерфейсу связи RS-485 производится в служебном режиме с помощью программного обеспечения (ПО), предоставленного изготовителем. Запись конфигурации возможна только после ввода пароля.

Встроенное ПО хранится в памяти микроконтроллера преобразователя и защищено от записи и считывания, оно может быть установлено и переустановлено только изготовителем с использованием специальных программно-аппаратных средств.

Конструкция средств измерений исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния на них встроенного ПО.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АЕ
Номер версии (идентификационный номер) ПО	не ниже v.1.0
Цифровой идентификатор ПО	0x8D89
Алгоритм вычисления контрольной суммы	CRC16

Лист № 6

Всего листов 14 Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики (цифровой выход)

Моди-фика-ция	Измеряемый параметр	Единица измерения	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности измерений	Цена единицы младшего разряда
АЕ854	СКЗ силы переменного тока (первый диапазон) Iac1	л	от 0 До 2ТлС1 nom	± (0,003 •IaCI + 0,001 •IaCI nom)	IaC1nom/ 15000
АЕ854	СКЗ силы переменного тока (второй диапазон) IaC2	л	от 0 До 2 'IaC2 nom	± (0,003 -TaC2 + 0,0016TaC2 nom)	IaC2 nom/ 15000
АЕ855	СКЗ напряжения переменного тока (первый диапазон) Uac1	В	от 0 До 1,5UaC1 nom	± (0,002 • UaC1 + 0,001 • UaC1 nom)	UaC1 nom/ 15000
	СКЗ напряжения переменного тока (второй диапазон) UaC2	В	от 0 До 2 • UАС2 nom	± (0,002 • UaC2 + 0,0016-UaC2 nom)	UAC2 nom/ 15000
	Частота f¹⁾	Гц	от 45 до 65	± 0,008	0,001
	Частота f¹⁾	Гц	от 45 до 1000	± 0,8	0,1
АЕ856	Напряжение постоянного тока (первый диапазон) Udci	мВ	от 0 до 2 - Udci nom	± (0,002- UdC1 + 0,0016 - UdC1 nom)	^UDC1 nom^/ 15000
АЕ856	Напряжение постоянного тока (второй диапазон) UdC2	мВ	от 0 до 2^UdC2 nom	± (0,002- UdC2 + 0,001 • UdC2 nom)	^UDC2 nom^/ 15000
АЕ857	Напряжение постоянного тока (первый диапазон) Udci	В	от 0 до 1,5UdC1 nom	± (0,002- UdC1 + 0,001 - UdC1 nom)	^UDC1 nom^/ 15000
АЕ857	Напряжение постоянного тока (второй диапазон) UdC2	В	от 0 до 2^UdC2 nom	± (0,002-UDC2 + 0,0016-UDC2 nom)	^UDC2 nom^/ 15000

Продолжение таблицы 3

Моди-фика-ция	Измеряемый параметр	Единица измерения	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности измерений	Цена единицы младшего разряда
АЕ875	Сила постоянного тока (первый диапазон) Idci	мА	от 0 до 1,5\Idci nom	± (0,002-Idci + 0,001-Idci nom)	^IDc1 nom^/ 15000
АЕ875	Сила постоянного тока (второй диапазон) IdC2	мА	от 0 до 2 'IdC2 nom	± (0,0027dC2 + 0,002UdC2 nom)	^IDc2 nom^/ 15000
АЕ3855	СКЗ междуфазного напряжения Ull	В	от 0 до 1,2UlL nom	± (O,OO2 • Ull + 0,003 • Ull nom)	^ULL nom^/ 15000
	Частота f¹²	Гц	от 45 до 65	± O,OO8	0,001
	Частота f¹²	Гц	от 45 до 1000	± O,8	0,1
АЕ3857	Напряжение междуполюсное Ull	В	от 0 до 1,2^ Ull nom	± (O,OO2 ■ Ull + 0,0016- Ull nom)	^ULL nom^/ 15000
	Напряжение полюсное Ulm	В	от 0 до 2 • Ulm nom	± (0,002^ Ulm + O.OCU Ulm nom)	^ULM nom^/ 15000
	Напряжение несимметрии Ud ³	В	от 0 до 2 • Ulm nom	± (O.OCU Ud + O.OCU Ulm nom)	^ULM nom^/ 15000
АЕ4855	СКЗ междуфазного напряжения Ull	В	от 0 до 1,2UlL nom	± (O.OCU Ull + O,OO3 • Ull nom)	^ULL nom^/ 15000
	СКЗ фазного напряжения Uln ⁴	В	от 0 до 1,2UlN nom	± (0,002 • Uln + O,OO3 • Uln nom)	^ULN nom^/ 15000
	Частота f¹	Гц	от 45 до 65	± O,OO8	0,001
	Частота f¹	Гц	от 45 до 1000	± O,8	0,1

Моди-фика-ция	Условное наименование варианта конфигурации	Преобразуемый параметр	Диапазон преобразования, % от номинального значения преобразуемого параметра	Динамический режим	Порядковый номер аналогового выхода ¹⁾	Тип аналогового выхода
АЕ854	Стандартная	Iaci	от 0 до 100	«500 мс»	1	А В С
	Опция 2	IaC2
АЕ855	Стандартная	Uaci	от 0 до 100	«500 мс»	1 2 3	А В С
	Опция 2	UaC2
	Опция 1С	Uac1	от 60 до 100
	Опция 2С	UaC2
	Опция 1Н	Uaci	от 0 до 80
АЕ856	Стандартная	Udci	от 0 до 100	«200 мс»	1 2 3	А В С Е
	Опция 2	UdC2
	Опция 1М	Udci	от 0 до 100	«5 мс»
	Опция 2М	UdC2
	Опция 1Р	Udci	от -100 до 100	«200 мс»
	Опция 2Р	Udc2
	Опция 1РМ	Udci	от -100 до 100	«5 мс»
	Опция 2РМ	Udc2
	Опция 121К	Udci	от 0 до 100	«200 мс»	1
		Udc2		«5 мс»	2
		Udci		«200 мс»	3
	Опция 121РК	Udci	от -100 до 100	«200 мс»	1
		Udc2		«5 мс»	2
		Udci		«200 мс»	3
АЕ857	Стандартная	Udci	от 0 до 100	«200 мс»	1 2 3	А В С Е
	Опция 2	Udc2
	Опция 2В	Udc2	от 0 до 120
	Опция 1М	Udci	от 0 до 100	«5 мс»
	Опция 2М	Udc2
	Опция 1Р	Udci	от -100 до 100	«200 мс»
	Опция 2Р	Udc2
	Опция 2РВ	Udc2	от -120 до 120	«200 мс»
	Опция 1РМ	Udci	от -100 до 100	«5 мс»
	Опция 2РМ	Udc2
	Опция 212К	Udc2	от 0 до 100	«200 мс»	1
		Udci		«5 мс»	2
		Udc2		«200 мс»	3

Продолжение таблицы 4

Моди-фика-ция	Условное наименование варианта конфигурации	Преобразуемый параметр	Диапазон преобразования, % от номинального значения преобразуемого параметра	Динамический режим	Порядковый номер аналогового выхода ¹⁾	Тип аналогового выхода
АЕ875	Стандартная	Idci	от 20 до 100	«200 мс»	1 2 3	А В С Е
	Опция А	Idc2	от 0 до 100
	Опция С	Idci	от 0 до 100
	Опция Е	Idc2	от -100 до 100
	Опция АН ²⁾	IdC2	от 0 до 100
	Опция ВН ²⁾	Idci	от 20 до 100
	Опция СН ²⁾	Idci	от 0 до 100
АЕ3855	Стандартная	Uab	от 0 до 100	«500 мс»	1	А В С
		Ubc			2
		Uca			3
АЕ3857	Стандартная	Ull	от -100 до 100	«200 мс»	1	А В С Е
		Ul(+)m			2
		Uml(-)			3
	Опция Т2	Ull	от 0 до 100	«200 мс»	1
		Ud	от -100 до 100 ³⁾		2
		Ull	от 0 до 100		3
	Опция Т3 ⁴⁾	Ull	от 0 до 100	«200 мс»	1
		Ul(+)m	от -100 до 100 ³⁾		2
		Ul(-)m	от 0 до 100		3
АЕ4855	Стандартная	Uab	от -100 до 100	«200 мс»	1	А В С
		Ubc			2
		Uca			3
	Опция Т2	Uab	от 0 до 100	«500 мс»	1
		Ubc			2
		Uca			3
¹⁾ - Аналоговые выходы с порядковыми номерами 2 или 3 могут отсутствовать. ²⁾ - Для модификации АЕ875 при выборе «Опции АН», «Опции ВН» или «Опции СН» устанавливается нелинейная функция преобразования в соответствии с формулой: г __ г 1 f г г \ 1 Ап“Ап min ' епт ' ent rain ”^t~ V cut max ' cut min/. , где Iout - значение выходного тока; Iout min, Iout max - начальное и конечное значения диапазона выходного тока; Ain - значение измеряемого тока на входе; Ain min, Ain max - начальное и конечное значения диапазона преобразования. ³⁾ - Для напряжения несимметрии указывается диапазон преобразования в процентах от номинального значения полюсного напряжения. ⁴⁾ - Для модификации АЕ3857 «Опция Т3» предназначена для применения в двухпроводных системах постоянного тока с защитным заземляющим проводником. В данной конфигурации знак полюсного отрицательного напряжения инвертирован.

Типы аналогового выхода	Диапазон изменения выходного тока, мА	Пределы допускаемой основной приведенной погрешности преобразования ¹⁾, %	Сопротивление нагрузки, кОм
А	от 0 до 5	± 0,3 (± 0,5) ²⁾	от 0 до 3,0
В	от 4 до 20	± 0,3 (± 0,5) ²⁾	от 0 до 0,5
С	от 0 до 20	± 0,3 (± 0,5) ²⁾	от 0 до 0,5
Е	от -5 до +5	± 0,5	от 0 до 3,0
¹⁾ - За нормирующее значение принимается конечное значение диапазона изменения выходного тока. Для аналоговых выходов преобразователей модификации АЕ875 с установленной нелинейной функцией преобразования за нормирующее значение принимается конечное значение диапазона преобразования. ²⁾ - Для преобразователей модификации АЕ875 с установленной нелинейной функцией преобразования

Таблица 6 - Пределы допускаемых дополнительных погрешностей измерений (преобразований)

Влияющая величина	Значение влияющей величины	Условие	Пределы допускаемой дополнительной погрешности
Температура окружающего воздуха	от -40 до +18 °С; св. +28 до +60 °С		0,5 пределов основной погрешности на каждые 10 °С изменения от нормальной температуры
Частота входного сигнала ¹⁾	св. 65 до 1000 Гц	—	1,0 пределов основной погрешности
Коэффициент переменной составляющей входного сигнала ²⁾	от 0 до 100 %	диапазон частот от 45 до 1000 Гц	Дополнительная погрешность отсутствует
¹⁾ - Только для модификаций АЕ854, АЕ855, АЕ3855, АЕ4855. ²⁾ - Только для модификации АЕ856 - для аналоговых выходов с установленным динамическим режимом «200 мс» и цифрового выхода.

Таблица 7 - Время установления выходного сигнала и значение пульсаций выходного сигнала динамических режимов аналоговых выходов

Динамический режим	Время установления выходного сигнала, мс, не более	Значение пульсаций выходного сигнала, %, не более	Модификации, поддерживающие режим
«500 мс»	500	0,5	АЕ854, АЕ855, АЕ3855, АЕ4855
«200 мс»	200	0,3	АЕ856, АЕ857, АЕ875, АЕ3857
«5 мс»	5	0,5	АЕ856, АЕ857, АЕ875, АЕ3857
Примечание - Модификации АЕ856, АЕ857, АЕ875, АЕ3857 дополнительно поддерживают динамический режим «Авто», осуществляющий автоматическое переключение преобразователя из режима «200 мс» в режим «5 мс» и обратно в зависимости от характера входного сигнала (установившийся или изменяющийся).

Вид электропитания	Диапазон напряжений, В	Диапазон частот, Гц	Потребляемая мощность, Вт (В-А), не более
01 - «Универсальное»: - от источника постоянного тока с номинальным напряжением 220 В	от 70 до 300		3
- от источника переменного тока с номинальным напряжением 230 В частотой 50 (60) Гц	от 85 до 270	от 47 до 63	(8)
02 - «Переменный ток 230 В»: - от источника переменного тока с номинальным напряжением 230 В частотой 50 Гц	от 187 до 253	от 48 до 52	(8)
03 - «Постоянный ток 24 В»: - от источника постоянного тока с номинальным напряжением 24 В	от 9 до 36		2,5
04 - «Постоянный ток 48 В»: - от источника постоянного тока с номинальным напряжением 48 В	от 18 до 75		3,5

Таблица 9 - Габаритные размеры, масса, количество аналоговых выходов и возможность монтажа на панель

Обозначение конструктивного исполнения	Габаритные размеры, мм, не более			Масса, кг, не более	Количество аналоговых каналов	Возможность монтажа на панель
Обозначение конструктивного исполнения	высота	длина	ширина	Масса, кг, не более	Количество аналоговых каналов	Возможность монтажа на панель
К1А1	80	70	77	0,25	1	^Да
К2А1	80	120	77	0,40 (0,70) ¹⁾	1	^Да
К2А2	80	120	77	0,40 (0,70) ¹⁾	2	^Да
К2А3	80	120	77	0,40 (0,70) ¹⁾	3	^Да
М2А1	90,2	36,3	57,5	0,10	1	Нет
М4А2	90,2	71	57,5	0,15	2	Нет
М4А3	90,2	71	57,5	0,15	3	Нет

¹⁾ - Значение, указанные в скобках -для вида электропитания «02».

Таблица 10 - Основные технические характеристики

Наименование характеристики	Значение
Протоколы передачи данных по интерфейсу RS-485	MODBUS-RTU MODBUS-ASCII МЭК 60870-5-101 «ExtDev»
Время установления рабочего режима, мин, не более	10
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +18 до +28 от 30 до 80 от 84,0 до 106,7
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, %, не более - атмосферное давление, кПа	от -40 до +60 95 от 84,0 до 106,7
Средний срок службы, лет	15
Средняя наработка на отказ, ч	110000

Знак утверждения типа

наносится на этикетку преобразователей, расположенную на корпусе, и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь	—	1 шт.
Паспорт	—	1 экз.
Фиксатор (установлен на корпусе преобразователя)	—	1 шт.
Розетка 15EDGK-3.81-04P	—	1 шт.
Наклейка защитная	—	5 шт.
У паковка индивидуальная	—	1 шт.
Преобразователи измерительные АЕ. Руководство по эксплуатации	АЕМЛ.410160.001РЭ	1 экз. ²⁾
Программное обеспечение ¹⁾	—	—
¹⁾ - Доступно в сети Интернет на официальном сайте изготовителя http://www.alektogroup.com/. ²⁾ - В один адрес.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Использование по назначению» документа АЕМЛ.410160.001РЭ «Преобразователи измерительные АЕ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2-10⁹ Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10^-8до 100 А в диапазоне частот от 1-10^-1 до 1-10⁶ Гц»;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

АЕМЛ.410160.001ТУ «Преобразователи измерительные АЕ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Фирма «Алекто-Электроникс» (ООО «Фирма «Алекто-Электроникс»)

Адрес: 644046, Омская обл., г. Омск, пр-кт. Карла Маркса, д. 41

ИНН 5504043115

Изготовитель

Общество с ограниченной ответственностью «Фирма «Алекто-Электроникс» (ООО «Фирма «Алекто-Электроникс»)

Адрес: 644046, Омская обл., г. Омск, пр-кт. Карла Маркса, д. 41

Производственная площадка (место осуществления деятельности): 644046, Омская обл., г. Омск, пр-кт. Карла Маркса, д. 41

ИНН 5504043115

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, д. 117-А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

Лист № 1 Регистрационный № 86440-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-400

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-400 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 400 м³.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.

Резервуар РВС-400 с заводским номером 3 расположен по адресу: Свердловская область, г. Талица, п. Троицкий нефтебаза Талицкая ООО «Газпромнефть-Терминал».

Общий вид резервуара РВС-400 с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

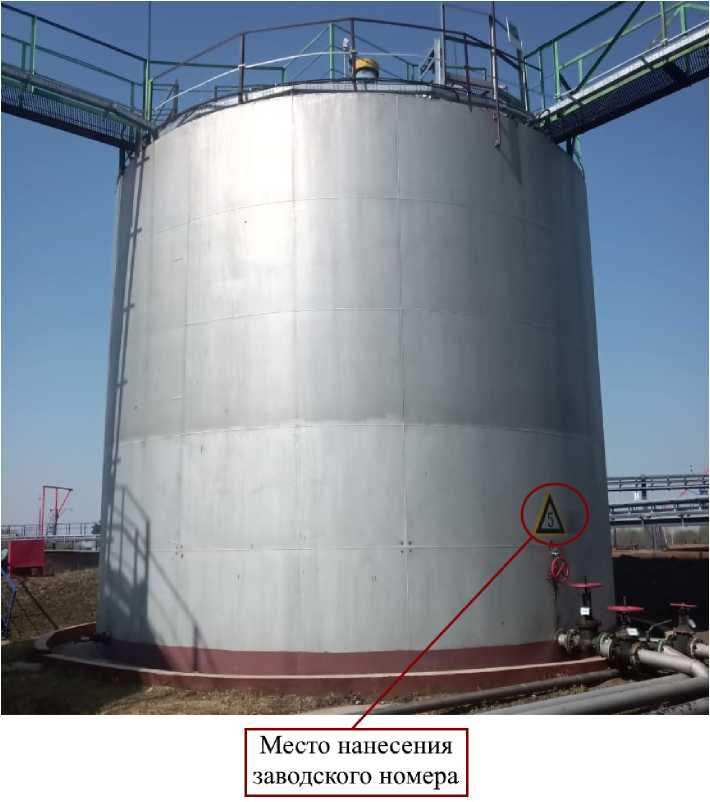

Рисунок 1 - Общий вид резервуара РВС-400 с указанием места нанесения заводского номера

Пломбирование резервуара РВС-400 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	400
Пределы допускаемой относительной погрешности определения вместимости, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-400	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 86441-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-2000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-2000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 2000 м³.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.

Резервуар РВС-2000 с заводским номером 28 расположен по адресу: Тюменская область, г. Ишим, ул. Малая Садовая, 205 б, Ишимская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуара РВС-2000 с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РВС-2000 с указанием места нанесения заводского номера

Пломбирование резервуара РВС-2000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	2000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-2000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1

Регистрационный № 86442-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-400

Назначение средства измерений

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 400 м³.

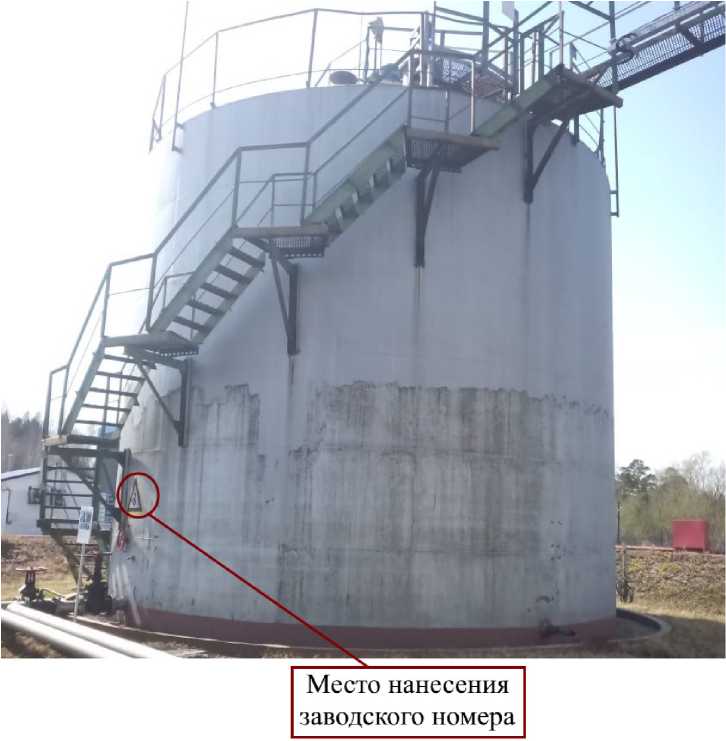

Резервуар РВС-400 с заводским номером 2 расположен по адресу: Алтайский край, г. Барнаул, ул. Карла Маркса, 124 Барнаульская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуара РВС-400 с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РВС-400 с указанием места нанесения заводского номера

Пломбирование резервуара РВС-400 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	400
Пределы допускаемой относительной погрешности определения вместимости, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-400	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 86443-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-100

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-100 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 100 м³.

Резервуар РВС-100 с заводским номером 14 расположен по адресу: Томская область, Томский район, окрестности железнодорожной станции Копылово, 6-й км автодороги Томск-Октябрьское, участок № 6, Томская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуара РВС-100 с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РВС-100 с указанием места нанесения заводского номера

Пломбирование резервуара РВС-100 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	100
Пределы допускаемой относительной погрешности определения вместимости, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-100	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 86444-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-200

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-200 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 200 м³.

Резервуар РВС-200 с заводским номером 23 расположен по адресу: Тюменская область, г. Ишим, ул. Малая Садовая, 205 б, Ишимская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуара РВС-200 с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РВС-200 с указанием места нанесения заводского номера

Пломбирование резервуара РВС-200 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	200
Пределы допускаемой относительной погрешности определения вместимости, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-200	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 86445-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-400

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 400 м³.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на цилиндрическую стенку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.

Резервуары РВС-400 с заводскими номерами 5, 6, 7, 8 расположены по адресу: Томская область, Томский район, окрестности железнодорожной станции Копылово, 6-й км автодороги Томск-Октябрьское, участок № 6, Томская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуаров РВС-400 с указанием мест нанесения заводских номеров приведены на рисунках 1, 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РВС-400 №5 с указанием места нанесения заводского номера

Рисунок 2 - Общий вид резервуара РВС-400 №6 с указанием места нанесения заводского номера

Рисунок 3 - Общий вид резервуара РВС-400 №7 с указанием места нанесения заводского номера

Рисунок 4 - Общий вид резервуара РВС-400 №8 с указанием места нанесения заводского номера

Пломбирование резервуаров РВС-400 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	400
Пределы допускаемой относительной погрешности определения вместимости, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-400	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 86446-22 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Кирпичные заводы»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Кирпичные заводы» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «Пирамида 2.0», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации от уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с действующими требованиями к предоставлению информации.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется каждые 30 минут. Корректировка часов сервера производится при расхождении показаний часов сервера с УСВ более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера на ±2 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 01/2022, указывается в формуляре-паспорте на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) «Кирпичные заводы».

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0». ПО «Пирамида 2.0» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0». Метрологически значимая часть ПО «Пирамида 2.0» указана в таблице 1. Уровень защиты ПО «Пирамида 2.0» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «Пирамида 2.0»

Идентификационные данные (признаки)	Значение
1	2
Идентификационное наименование ПО	BinaryPackControls.dll
Номер версии (идентификационный номер) ПО	Не ниже 10.5
Цифровой идентификатор ПО (по MD5)	EB1984E0072ACFE1C797269B9DB15476
Идентификационное наименование ПО	CheckDataIntegrity.dll
Номер версии (идентификационный номер) ПО	Не ниже 10.5
Цифровой идентификатор ПО (по MD5)	E021CF9C974DD7EA91219B4D4754D5C7
Идентификационное наименование ПО	ComIECFunctions.dll
Номер версии (идентификационный номер) ПО	Не ниже 10.5
Цифровой идентификатор ПО (по MD5)	BE77C5655C4F19F89A1B41263A16CE27
Идентификационное наименование ПО	ComModbusFunctions.dll
Номер версии (идентификационный номер) ПО	Не ниже 10.5
Цифровой идентификатор ПО (по MD5)	AB65EF4B617E4F786CD87B4A560FC917

Продолжение таблицы 1

1	2
Идентификационное наименование ПО	ComStdFunctions.dll
Номер версии (идентификационный номер) ПО	Не ниже 10.5
Цифровой идентификатор ПО (по MD5)	EC9A86471F3713E60C1DAD056CD6E3 73
Идентификационное наименование ПО	DateTimeProcessing.dll
Номер версии (идентификационный номер) ПО	Не ниже 10.5
Цифровой идентификатор ПО (по MD5)	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Идентификационное наименование ПО	SafeValuesDataUpdate.dll
Номер версии (идентификационный номер) ПО	Не ниже 10.5
Цифровой идентификатор ПО (по MD5)	B6740D3419A3BC1A42763 860BB6FC8AB
Идентификационное наименование ПО	SimpleVerifyDataStatuses.dll
Номер версии (идентификационный номер) ПО	Не ниже 10.5
Цифровой идентификатор ПО (по MD5)	61C1445BB04C7F9BB4244D4A085C6A3 9
Идентификационное наименование ПО	SummaryCheckCRC. dll
Номер версии (идентификационный номер) ПО	Не ниже 10.5
Цифровой идентификатор ПО (по MD5)	EFCC55E91291DA6F80597932364430D5
Идентификационное наименование ПО	ValuesDataProcessing.dll
Номер версии (идентификационный номер) ПО	Не ниже 10.5
Цифровой идентификатор ПО (по MD5)	013E6FE1081A4CF0C2DE95F1BB6EE645

Метрологические и технические характеристики

Таблица 2 — Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
Но мер ИК	Наименование точки измерений	ТТ	TH	Счетчик	УСВ	Сервер	Вид электроэнергии	Г раницы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	ТП 6 кВ Гуковский кирпич, РУ-0,4 кВ, Ввод 0,4 кВ Т-1	Т-0,66 М УЗ Кл.т. 0,5S 1000/5 Per. №71031-18 Фазы: А; В; С	-	псч- 4ТМ.05МК.04 Кл.т. 0,5S/l,0 Per. № 50460-18	УСВ-3 Per. № 84823-22	Сервер, совместимый с платформой х86-х64	Активная Реактивная	1,0 2,1	3,4 5,8
2	ТП 6 кВ Гуковский кирпич, РУ-0,4 кВ, Ввод 0,4 кВ Т-2	Т-0,66 М УЗ Кл.т. 0,5S 1000/5 Per. №71031-18 Фазы: А; В; С	-	псч- 4ТМ.05МК.04 Кл.т. 0,5S/l,0 Per. № 50460-18			Активная Реактивная	1,0 2,1	3,4 5,8
3	ТП-1282 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1	ТТН-125 Кл.т. 0,5S 2000/5 Per. № 75345-19 Фазы: А; В; С	-	псч- 4ТМ.05МК.04 Кл.т. 0,5S/l,0 Per. № 50460-18			Активная Реактивная	1,0 2,1	3,3 5,5
4	ТП-1282 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2	ТТН-125 Кл.т. 0,5S 2000/5 Per. № 75345-19 Фазы: А; В; С	-	псч- 4ТМ.05МК.04 Кл.т. 0,5S/l,0 Per. № 50460-18			Активная Реактивная	1,0 2,1	з,з 5,5

Лист № 5

Всего листов 10

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9	10
5	ТП-1 10 кВ, Ввод 0,4 кВ Т-1	ТТН-100 Кл.т. 0,5S 1500/5 Per. № 75345-19 Фазы: А; В; С	-	псч- 4ТМ.05МК.04 Кл.т. 0,5S/l,0 Per. № 50460-18	УСВ-3 Per. № 84823-22	Сервер, совместимый с платформой х86-х64	Активная Реактивная	1,0 2Д	3,3 5,6
6	ТП-3 10 кВ, Ввод 0,4 кВ Т-1	ТТН-100 Кл.т. 0,5S 1500/5 Per. № 75345-19 Фазы: А; В; С	-	псч- 4ТМ.05МК.04 Кл.т. 0,5S/l,0 Per. № 50460-18			Активная Реактивная	1,0 2,1	3,3 5,6
7	ТП-2 10 кВ, Ввод 0,4 кВ Т-1	ТТН-100 Кл.т. 0,5S 1500/5 Per. № 75345-19 Фазы: А; В; С	-	псч- 4ТМ.05МК.04 Кл.т. 0,5S/l,0 Per. № 50460-18			Активная Реактивная	1,0 2,1	3,3 5,6
8	ТП-2 10 кВ, Ввод 0,4 кВ Т-2	ТТН-100 Кл.т. 0,5S 1500/5 Per. № 75345-19 Фазы: А; В; С	-	псч- 4ТМ.05МК.04 Кл.т. 0,5S/l,0 Per. № 50460-18			Активная Реактивная	1,0 2,1	3,3 5,6
9	ТП-1 10 кВ, РУ- 0,4 кВ, СШ 0,4 кВ, КЛ-0,4 кВ в сторону РУ-0,4 кВ Котельная	Т-0,66 УЗ Кл.т. 0,5S 400/5 Per. №71031-18 Фазы: А; В; С	-	псч- 4ТМ.05МК.04 Кл.т. 0,5S/l,0 Per. № 50460-18			Активная Реактивная	1,0 2,1	3,3 5,6
Пределы допускаемой абсолютной погрешности часов компонентов АПИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
3. Погрешность в рабочих условиях указана для тока 2 % от 1ном; cos9 = 0,8инд.
4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	9
Нормальные условия:
параметры сети:
напряжение, % от ином	от 95 до 105
ток, % от 1ном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации:
параметры сети:
напряжение, % от ином	от 90 до 110
ток, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С
для ИК №№ 1, 2	от -10 до +35
для ИК №№ 3, 4	от +10 до +35
для ИК №№ 5-9	от 0 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов:
для счетчиков:
среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	180000
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1

Продолжение таблицы 3

Глубина хранения информации:

для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

при отключении питания, лет, не менее

для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее

113

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.
- журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	Т-0,66 М У3	6
Трансформаторы тока	Т-0,66 У3	3
Трансформаторы тока	ТТН-125	6
Трансформаторы тока	ТТН-100	12
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	9
Устройства синхронизации времени	УСВ-3	1
Сервер	Сервер, совместимый с платформой \86-\64	1
Формуляр-паспорт	01.2022.КЗ-АУ.ФО-ПС	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ «Кирпичные заводы», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) «Кирпичные заводы»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Донской кирпич» (АО «Донской кирпич») ИНН 6164069972

Адрес: 344039, Ростовская обл., г. Ростов-на-Дону, ул. Курская, д. 18В Телефон: (863) 234-95-83

Факс: (863) 234-80-52

Е-mail: donkirp_s@mail.ru

Изготовитель

Общество с ограниченной ответственностью «ГАРАНТ ЭНЕРГО» (ООО «ГАРАНТ ЭНЕРГО»)

ИНН 7709782777

Адрес: 129090, г. Москва, Протопоповский пер., д.17, стр.5, эт.1, пом. IV

Телефон: (495) 134-43-21

E-mail: info@garen.ru

Лист № 10

Всего листов 10

Испытательный центр

Общество с ограниченной ответственностью (ООО «ЭнергоПромРесурс»)

«ЭнергоПромРесурс»

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Лист № 1

Всего листов 3

Регистрационный № 86447-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения НКФ-110-57 У1

Назначение средства измерений

Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы напряжения) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Конструктивно трансформаторы напряжения состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию.

Трансформаторы напряжения представляют собой один блок, состоящий из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-57 У1 с зав. №№ 28491, 25658, 28482.

Заводской номер нанесен на маркировочную табличку методом штамповки в виде цифрового кода.

Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Пломбирование трансформаторов напряжения не предусмотрено. Нанесение знака поверки на трансформаторы напряжения в обязательном порядке не предусмотрено.

Рисунок 1 - Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное значение напряжения первичной обмотки, кВ	110/V3
Номинальное напряжение основной вторичной обмотки, В	100/^3
Номинальное напряжение дополнительной вторичной обмотки, В	100
Классы точности основной вторичной обмотки для измерений по ГОСТ 1983-77	0,5	1	3
Номинальная мощность основной вторичной обмотки для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А	400	600	1200
Класс точности дополнительной вторичной обмотки по ГОСТ 1983-77	3
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А	1200
Номинальная частота напряжения сети, Г ц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длина^хширина^хвысота), мм, не более	790^х710^х1660
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)	У1(от-45 до +40)

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку методом штамповки.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Трансформатор напряжения	НКФ-110-57 У1	3
Паспорт	-	3

Сведения о методиках (методах) измерений приведены в разделе 3 «Методы измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 1983-77 «Трансформаторы напряжения. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

Производственное объединение «Запорожтрансформатор» (ПО «Запорожтрансформатор»), Украина

Адрес: 69600, Украина, г. Запорожье, Днепровское шоссе, д. 3

Изготовители

Производственное объединение «Запорожтрансформатор» (ПО «Запорожтрансформатор»), Украина (изготовлены в 1985 г.)

Адрес: 69600, Украина, г. Запорожье, Днепровское шоссе, д. 3

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

Лист № 1 Регистрационный № 86448-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО АПК «Алексеевский»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО АПК «Алексеевский» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчик активной и реактивной электроэнергии (далее - счетчик), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), устройство синхронизации системного времени УСВ-3 (далее - УССВ), программное обеспечение (далее - ПО) «Пирамида 2.0» и каналообразующую аппаратуру.

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера БД, где производится сбор и хранение результатов измерений.

На верхнем втором уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Сервер БД обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц (предприятий потребителей, сетевых организаций, смежных субъектов оптового рынка электрической энергии и мощности (далее - ОРЭМ) и др.), получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Сервер БД по сети Internet с использованием электронной подписи раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту - СОЕВ), которая охватывает все уровни АИИС КУЭ - ИИК и ИВК.

СОЕВ включает в себя УССВ на основе приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS, ГЛОНАСС), встроенные часы сервера БД АИИС КУЭ и счетчиков. Коррекция времени сервера БД АИИС КУЭ производится от УССВ. Сличение времени сервера БД АИИС КУЭ с временем УССВ происходит не реже одного раза в сутки. Коррекция времени выполняется при расхождении времени сервера и УССВ.

Коррекция времени счетчиков производится от сервера БД АИИС КУЭ. При каждом сеансе связи, но не реже одного раза в сутки, происходит сличение времени часов сервера БД АИИС КУЭ с временем счетчиков. Коррекция времени счетчиков происходит при расхождении с временем сервера БД АИИС КУЭ более, чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№1049) указывается типографским способом в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0», в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2.0» обеспечивает защиту ПО и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче от ИИК в ИВК является кодирование данных, обеспечиваемое программными средствами «Пирамида 2.0».

ПО «Пирамида 2.0» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных из менений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентифкационное наименование ПО	Номер версии (идентифика ционый номер) ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентификатора ПО
BinaryPackControls.dll		EB19 84E0 072A CFE1 C797 269B 9D81 5476
CheckDataIntegrity.dll		EO21 CF9C 974D D7EA 9121 984D 4754 D5C7
ComIECFunction. dll		BE77 C565 5C4F 19F8 9A1B 4126 3A16 CE27
ComModbusFunction.dll		AB65 EF4B 617E 4F78 6CD8 7B4A 560F C917
ComStdFunction.dll	Не ниже	EC9A 8647 1F37 13E6 0C1D AD05 6CD6 E373	MD5
DateTimeProcessing.dll	8.0	D1C2 6A2F 55C7 FECF F5CA F8B1 C056 FA4D	MD5
SafeValuesDataUpdate.dll		B674 0D34 19A3 BC1A 4276 3860 BB6F C8AB
SimpleV erifyDataStatuse s.dll		61C1 445B B04C 7F9B B424 4D4A 085C 6A39
SummaryCheckCRC. dll		EFCC 55E9 1291 DA6F 8059 7932 3644 30D5
ValuesDataProcessing.dll		013E 6FE1 081A 4CF0 C2DE 95F1 BB6E E645

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

аблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Наименование ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

Счётчик

УССВ

Основная погрешность, %

Погрешность в рабочих условиях, %

ПС 110 кВ Сосновка, КРУН-3,4 10 кВ, 3 сек.ш.

10 кВ, яч.19

ТЛО-Ю

Кл. т. 0,5S

Ктт 600/5

Per. №25433-11

НОЛ.08-Ю

Кл. т. 0,5

Ктн 10000/100

Per. № 66629-17

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

УСВ-3 Per. № 84823-22

активная

реактивная

±1Д

±2,6

±2,8

±5,3

ПС 110 кВ Сосновка, КРУН-3,4 10 кВ, 4 сек.ш.

10 кВ, яч.20

ТЛО-Ю

Кл. т. 0,5S

Ктт 600/5

Per. №25433-11

НОЛ.08-Ю

Кл. т. 0,5

Ктн 10000/100

Per. № 66629-17

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±1,1

±2,6

±2,8

±5,3

ПС 110 кВ Сосновка, КРУН-1,2 10 кВ, 1 сек.ш.

10 кВ, яч.5

ТОЛ-10

Кл. т. 0,2S

Ктт 400/5

Per. №47959-16

НОЛ.08

Кл. т. 0,5

Ктн 10000/100

Per. № 3345-72

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

активная

реактивная

±0,8

±1,8

±4,0

ПС 110 кВ Сосновка, КРУН-1,2 10 кВ, 2 сек.ш.

10 кВ, яч.46

ТЛО-Ю

Кл. т. 0,5

Ктт 600/5

Per. № 25433-08

НОЛ.08-Ю

Кл. т. 0,5 Ктн 10000/100 Per. № 49075-12

НОЛ.08-10УХЛЗ Кл. т. 0,5 Ктн 10000/100 Per. № 9219-83

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Per. № 27524-04

активная

реактивная

±1,1

±2,6

±3,1

±5,2

Продолжение таблицы 2

ПС 110 кВ Сосновка, КРУН-3,4 10 кВ, 3 сек.ш.

10 кВ, яч.23

ТЛО-Ю

Кл. т. 0,5S

Ктт 600/5

Per. №25433-11

НОЛ.08-Ю

Кл. т. 0,5

Ктн 10000/100 Per. № 66629-17

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

УСВ-3 Per. № 84823-22

активная

реактивная

±1Д

±2,6

±2,8

±5,3

ПС 110 кВ Сосновка, КРУН-3,4 10 кВ, 4 сек.ш.

10 кВ, яч.24

ТЛО-Ю

Кл. т. 0,5S

Ктт 600/5

Per. №25433-11

НОЛ.08-Ю

Кл. т. 0,5

Ктн 10000/100 Per. № 66629-17

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Per. № 27524-04

активная

реактивная

±1,1

±2,6

±2,8

±6,1

Пределы допускаемой погрешности СОЕВ АПИС КУЭ, с

±5

Примечания:

1. Характеристики погрешности ПК даны для измерений электроэнергии и средней мощности (получасовой).
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
3. Погрешность в рабочих условиях указана для ПК №1-3, 5, 6 для cos ср = 0,8инд, 1=0,02 Тном, для ПК №4 для cos ср = 0,8инд, 1=0,05Тном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от -40 °C до +60 °C.
4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Per. № - регистрационный номер в Федеральном информационном фонде.
5. Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных метрологических характеристик.
6. Допускается замена УССВ на аналогичные утвержденного типа.
7. Допускается замена сервера АПИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
8. Замена оформляется техническим актом в установленном на Предприятии-владельце АПИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	6
Нормальные условия:
параметры сети:
- напряжение, % от Ином	99 до 101
- ток, % от 1ном	100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	0,9
- температура окружающей среды, ^оС	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном
для ИК №1-3, 5, 6	от 2 до 120
для ИК №4	от 5 до 120
- коэффициент мощности	от 0,5 инд. до 0,8 емк.
- частота, Г ц	от 49,5 до 50,5
- температура окружающей среды для ТТ и ТН, ^оС	от -45 до +40
- температура окружающей среды в месте расположения
счетчиков электроэнергии, ^оС	от -40 до +60
- температура окружающей среды в месте расположения УССВ, ^оС	от -25 до +60
- температура окружающей среды в месте расположения	от +10 до +30
сервера, ^оС
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики электроэнергии:
- среднее время наработки на отказ, ч, не менее
счетчики типа СЭТ-4ТМ.03, рег. № 27524-04	90000
счетчики типа СЭТ-4ТМ.03М, рег. № 36697-17	220000
- среднее время восстановления работоспособности, ч	2
УССВ:
- среднее время наработки на отказ, ч, не менее:	180000
- среднее время восстановления работоспособности, ч	2
Сервер:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	0,5
Г лубина хранения информации
Счетчики электроэнергии:
- тридцатиминутный профиль нагрузки, сутки, не менее	45
- при отключении питания, лет, не менее	10
Сервер:
- хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;
- журнал сервера БД:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и сервере БД;
- пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей тока и напряжения;
- испытательной коробки;
- сервера БД;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера БД.

Возможность коррекции времени:

- счетчиков (функция автоматизирована);
- сервера БД (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 минут (функция автоматизирована);
- сбора 30 минут (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТЛО-10	14
Трансформаторы тока опорные	ТОЛ-10	2
Трансформаторы напряжения незаземляемые серии НОЛ	НОЛ.08-10	4
Трансформаторы напряжения	НОЛ.08	2
Трансформаторы напряжения незаземляемые	НОЛ.08-10	1
Трансформаторы напряжения	НОЛ.08-10УХЛ3	1
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	4
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03	2
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	«Пирамида 2.0»	1
Паспорт-формуляр	РЭСС.411711.АИИС.1049 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО АПК «Алексеевский», аттестованном ООО «МЦМО», аттестат об аккредитации № 01.00324-2011 от 14.09.2011.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Комплексные энергосервисные технологии»

(ООО «КЭТ»)

ИНН 9702015389

Адрес: 115230, г. Москва, пр. Хлебозаводский, д. 7, стр. 9, эт. 6, пом. XIII, комн. 9М

Изготовитель

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Испытательный центр

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9 Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.

- Диапазон измерения частоты выбирается при конфигурировании преобразователя; по умолчанию установлен диапазон «45...65 Гц». Рабочий диапазон входного напряжения при измерении частоты:

- для модификации АЕ855 - от 0,2-Uaci nom до 1,5-Uaci nom;
- для модификаций АЕ3855, АЕ4855 - от 0,2-Ull nom до 1,2-Ull nom (напряжение между фазами С и А).

- Для номинального значения 1000 В конечное значение диапазона измерений равно 1020 В.

- Напряжение несимметрии является вычисляемым параметром.

⁴

- Номинальное значение фазного напряжения Uln nom равно величине Ull nom / Уз.

Техническая поддержка

7068 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2037 от 17.08.2022

Ссылки на другие приказы Росстандарта
