№336 от 08.02.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 523914
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 336 от 08.02.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
08 февраля 2024 г.
№ ззб_______
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих
на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ «_8 » февраля_____2024 Г. № 33_
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Измерители комбинированные |
Testo 405, Testo 416, Testo 417, Testo 425 |
17273-11 |
МП РТ 1574 2011 |
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»), г. Москва |
ФБУ «Ростест-Москва», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» февраля 2024 г. № 336
Лист № 1 Регистрационный № 17273-11 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители комбинированные Testo 405, Testo 416, Testo 417, Testo 425
Назначение средства измеренийИзмерители комбинированные Testo 405, Testo 416, Testo 417, Testo 425 (далее - измерители) предназначены для измерений скорости воздушного потока и температуры.
Описание средства измеренийКонструктивно измерители состоят из измерительного зонда и блока индикации.
К данному типу измерителей относятся четыре модификации: Testo 405, Testo 416, Testo 417, Testo 425. Модификация Testo 405 в комплектации с универсальным зажимом обозначается на корпусе дополнительно символом «-V1».
Модификации Testo 405, Testo 425 представляют собой термоанемометр с обогреваемой струной для измерений скорости воздушного потока и температуры воздуха.
Модификации Testo 405 и Testo 425 снабжены телескопической рукояткой длиной до 300 мм и до 820 мм соответственно.
Принцип работы модификаций Testo 405, Testo 425 при измерении скорости воздушного потока основан на измерении тока, которым нагревается платиновый терморезистор, помещенный в воздушный поток. При охлаждении терморезистора воздушным потоком увеличивается ток его подогрева для поддержания постоянного значения сопротивления. Увеличение тока подогрева прямо пропорционально скорости воздушного потока. В качестве чувствительного элемента для измерений температуры применён полупроводниковый термистор.
Модификация Testo 416 представляет собой компактный анемометр с зондом-крыльчаткой диаметром 16 мм со стационарно закрепленной телескопической рукояткой длиной до 890 мм для измерений скорости воздушного потока.
Модификация Testo 417 представляет собой компактный анемометр со встроенной крыльчаткой диаметром 100 мм для измерений скорости воздушного, температуры воздуха. Дополнительный комплект Testo 417 с воронкой обеспечивает измерения на вентиляционных решетках, круглых потолочных диффузорах и тарельчатых клапанах воздуховодов.
Принцип действия модификаций Testo 416, Testo 417 при измерении скорости воздушного потока основан на тахометрическом принципе преобразования скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки, угловая скорость вращения которой линейно зависит от скорости измеряемого воздушного потока. Температура измеряется с помощью встроенного термопреобразователя сопротивления.
Корпуса измерителей могут выполняться в разных цветовых решениях.
Нанесение знака поверки на измерители не предусмотрено.
Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится на этикетку, расположенную на задней части корпуса измерителей или в батарейном отсеке, печатным методом и имеет цифровое или буквенно-цифровое обозначение.

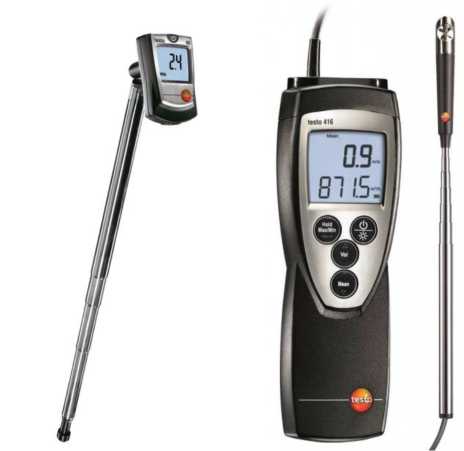

Testo 405 Testo 416

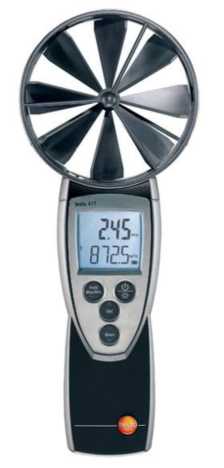

Testo 417

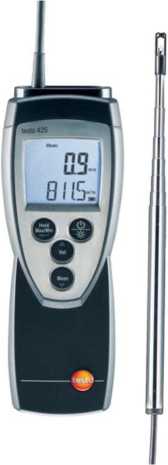

Testo 425
Рисунок 1 - Общий вид средства измерений
Пломбирование измерителей не предусмотрено.
Программное обеспечениеВнутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении измерителей и не имеющее возможности считывания и модификации, отображено в таблице 1.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Testo 405 firmware |
T405_v2.0.BIN |
2.00 |
C4B48FF3 |
CRC32 |
|
Testo 416 firmware |
T41x v1.00.dxt |
1.00 |
D748D28E |
CRC32 |
|
Testo 417 firmware |
T41x v1.00.dxt |
1.00 |
D748D28E |
CRC32 |
|
Testo 425 firmware |
Tx25.bin |
1.01 |
235FD20B |
CRC32 |
Метрологические и технические характеристики измерителей комбинированных Testo 405, Testo 416, Testo 417, Testo 425 приведены в таблицах 2 и 3
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с: - модификация Testo 405 |
от 0,1 до 10 |
|
- модификация Testo 416 |
от 0,6 до 40 |
|
- модификация Testo 417 |
от 0,3 до 20 |
|
- модификация Testo 425 |
от 0,1 до 20 |
|
Значение единицы младшего разряда измерений скорости воздушного потока, м/с: - модификации Testo 405, Testo 417, Testo 425 |
0,01 |
|
- модификация Testo 416 |
0,1 |
|
Пределы допускаемой основной абсолютной погрешности измерений скорости воздушного потока Av, м/с: - модификация Testo 405 | |
|
от 0,1 до 2 м/с включ. |
±(0,1+0,05-V) |
|
св. 2 до 10 м/с |
±(0,3+0,05^v) |
|
- модификация Testo 416 |
±(0,2+0,05^v) |
|
- модификация Testo 417, Testo 425 |
±(0,1+0,05-v) |
|
Пределы допускаемой дополнительной абсолютной погрешности вызванной изменением температуры на 1 °С от нормальной (20 ± 5)°С, м/с, для модификаций Testo 405, Testo 425 |
±0,3^Av |
|
Диапазон измерений температуры, °С: - модификации Testo 405, Testo 417 |
от 0 до +50 |
|
- модификация Testo 425 |
от -20 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С:
|
±0,5 |
|
от 0 °С до +50 °С включ. |
±0,5 |
|
в остальном диапазоне |
±0,7 |
|
Значение единицы младшего разряда измерений температуры, °С |
0,1 |
|
V - измеренное значение скорости воздушного потока, м/с | |
|
Av - пределы допускаемой основной абсолютной погрешности измерений скорости | |
|
воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
воздух |
|
Диапазон показаний скорости воздушного потока, м/с: - модификация Testo 405 |
от 0 до 10 |
|
- модификация Testo 416 |
от 0 до 40 |
|
- модификации Testo 417, Testo 425 |
от 0 до 20 |
|
Напряжение питания, В: - модификация Testo 405 |
4,5 |
|
- модификации Testo 416, Testo 417, Testo 425 |
9 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - рабочий диапазон температуры для модификаций Testo 405, Testo 417, ОС |
от 0 до +50 |
|
- рабочий диапазон температуры для модификаций Testo 416, Testo 425, ОС |
от -20 до +50 |
|
- рабочий диапазон относительной влажности, %, не более |
80 |
|
Диапазон температуры хранения, ОС: - модификация Testo 405 |
от -20 до +70 |
|
- модификации Testo 416, Testo 417, Testo 425 |
от -40 до +85 |
|
Габаритные размеры (Д х Ш х В), мм, не более: - модификация Testo 405 |
300х37х36 |
|
- модификация Testo 416 |
182х64х40 |
|
- модификация Testo 417 |
277х105х45 |
|
- модификация Testo 425 |
182х64х40 |
|
Масса, кг, не более, для модификации: - модификация Testo 405 |
0,115 |
|
- модификация Testo 416 |
0,325 |
|
- модификация Testo 417 |
0,230 |
|
- модификация Testo 425 |
0,285 |
|
Наработка на отказ, ч |
5000 |
наносится типографским способом на титульный лист руководства по эксплуатации. Нанесения знака утверждения типа на измерители не предусмотрено.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель комбинированный |
Testo 405; Testo 405-V1; Testo 416; Testo 417; Testo 425 |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации в электронном виде |
- |
1 экз. |
приведены в разделе 6 «Измерения» руководств по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ES.AFM Измерители комбинированные Testo 405, Testo 416, Testo 417, Testo 425. Стандарт предприятия.
ИзготовительTesto SE & Co. KGaA, Германия
Юридический адрес: 79853, Deutschland, Lenzkirch, Testo-Strasse 1
Фактический адрес: Postfach 1140, D-79849, Lenzkirch, Testo-Strasse 1, Deutschland Телефон: +49 7653 681-0, +49 7653 681-100
E-mail: info@testo.de
Web-сайт: www.testo.de,www.testo.com.
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
