МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

05 октября 2022 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 5 июля 2022 г. № 1631 «О внесении изменений в сведения об утвержденном типе средства измерений»

В связи с технической ошибкой приказываю:

• 1. Внести изменения в приложение к приказу от 5 июля 2022 г. № 1631 «О внесении изменений в сведения об утвержденном типе средства измерений», заменив описание типа, изложив его в прилагаемой редакции.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Г

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СНЕДЕНИЯ О СЕРТИФИКАТЕ ЗП

Сертификат: 029D1D9B000BAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» октября 2022 г. № 2471

Лист № 1 Регистрационный № 25433-11                                                    Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТЛО-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока до 10 кВ.

Трансформаторы тока ТЛО-10 являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов М12. Трансформаторы имеют от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока. Трансформаторы внутренней установки могут быть установлены в любом положении, а наружной установки - вертикально и крепятся к конструкции четырьмя болтами М12.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Трансформаторы тока ТЛО-10 изготавливаются в разных конструктивных исполнениях, отличающихся конфигурацией, метрологическими и техническими характеристиками.

Трансформаторы могут изготавливаться с емкостным делителем совместно с индикатором напряжения, предназначенным для индикации наличия рабочего напряжения на токоведущей шине.

Заводской номер наносится арабскими цифрами справа посередине, а знак утверждения типа в верхнем правом углу таблички технических данных для конструктивных исполнений МхХ в виде шильда с печатью данных полиграфическим способом, для конструктивных исполнений МНхХ в виде металлической таблички с нанесением данных методом лазерной гравировки.

Общий вид трансформаторов представлен на рисунках 1-2. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.

Структура условного обозначения трансформаторов:

ТЛО - 10 Х-ХХ-Х-Х/Х ХХ Х ХкА (Хс)

Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указываются все значения через тире)

Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире, при наличии отпайки или переключения указывается в скобках) Номинальная вторичная нагрузка, В^А (при наличии у трансформатора нескольких номинальных вторичных нагрузок указывают номинальную вторичную нагрузку в виде дроби)

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты (указывается только числовое значение)

Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби) Конструктивный вариант исполнения: МхХ¹’ ^- трансформатор внутренней установки; МНхХ^{1 2} - трансформатор наружной установки.

_____________________________Номинальное напряжение, кВ_____________________ Трансформатор тока с литой изоляцией, конструкция -опорный

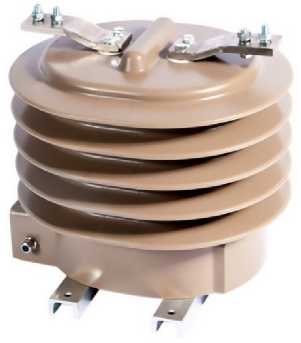

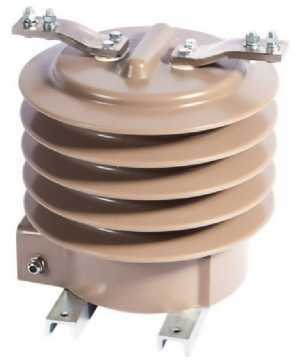

Рисунок 2 - Общий вид трансформаторов наружной установки

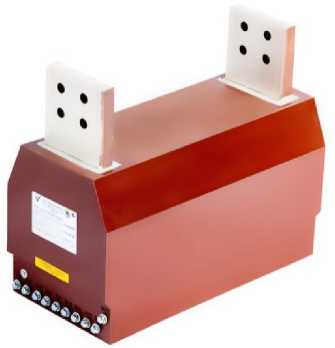

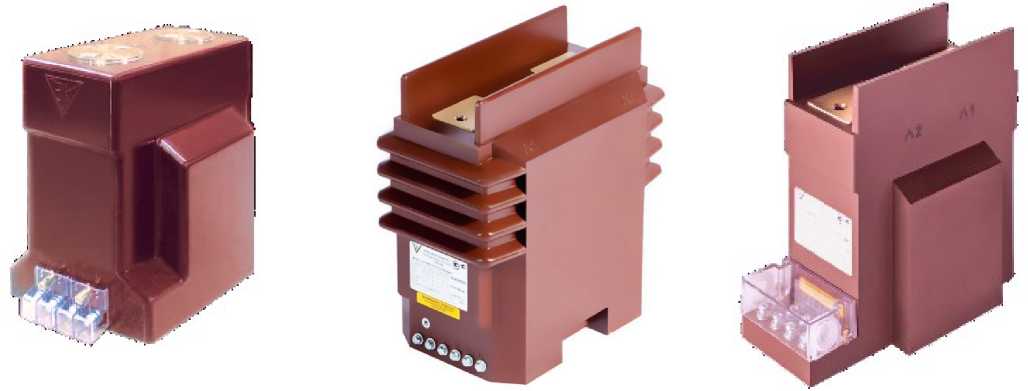

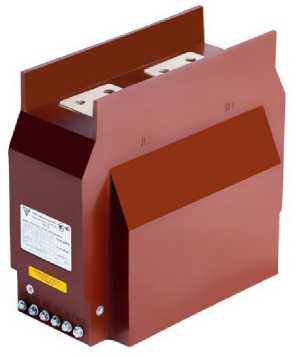

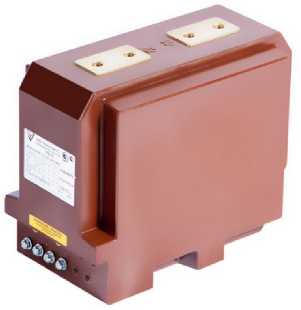

Рисунок 1 - Общий вид трансформаторов внутренней установки

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов

Таблица 2 - Основные технические характеристики

наносится на маркировочную табличку трансформатора, на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность трансформаторов

приведены в разделе 1 «Назначение» руководства по эксплуатации.

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

ТУ 3414-003-52889537-01 «Трансформаторы тока ТЛО-10. Технические условия».

Общество с ограниченной общество «Электрощит-К°»

(ООО «Электрощит-К°»)

ИНН 4001005954

Адрес деятельности: 249210, Калужская обл., Бабынинский р-н, п. Бабынино, ул. Советская, 24

Место нахождения и адрес юридического лица: 249210, Калужская обл., Бабынинский р-н, п. Бабынино, ул. Советская, 24

Государственный центр испытаний средств измерений «РОСИСПЫТАНИЯ»

(ГЦИ СИ «РОСИСПЫТАНИЯ»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Уникальный номер записи в реестре аккредитованных лиц № 30123-10.

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел: (495) 544-00-00

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

ИНН 9724050186

Место нахождения и адрес юридического       лица:

117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

¹

¹⁾ х - принимает значения от 01 до 80

²

- комбинация букв от А до Z
