№132 от 25.01.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 406052
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Приказы по основной деятельности по агентству Вн. Приказ № 132 от 25.01.2023
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 132
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
У станав ливаемые сведения |
Отменяемые сведения |
У станав ливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Приборы электроизмерительные |
ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233 |
48447-11 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТИ»), г. Омск, пр. Карла Маркса, 18, литер С1, офис 300 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск, пр. Карла Маркса, 18/13 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск | ||
|
2. |

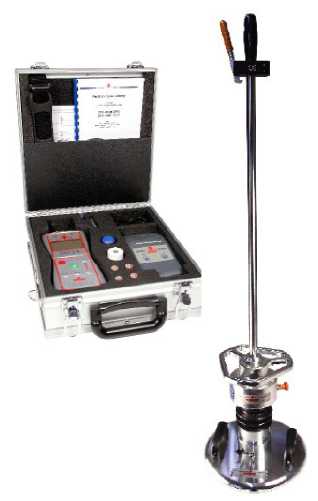

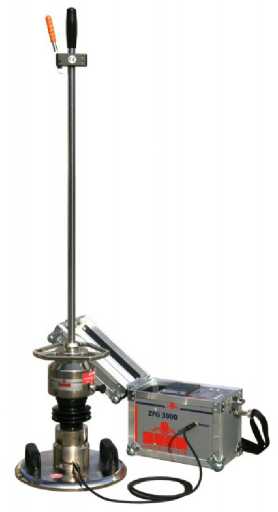

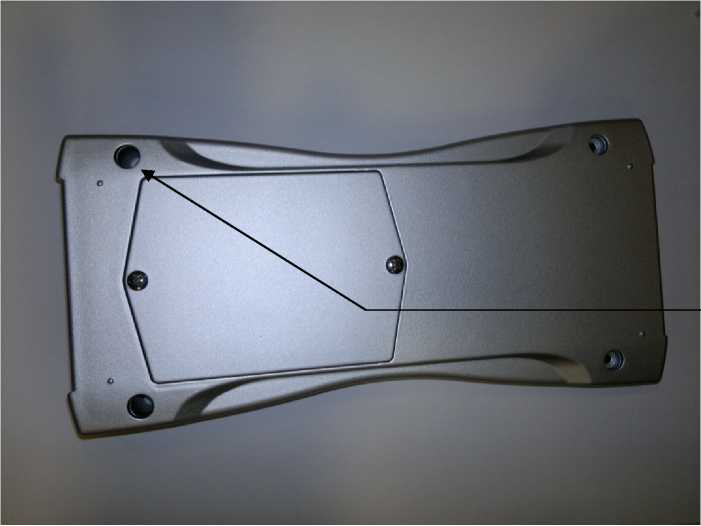

Измерители динамического модуля упругости грунтов |
ZomZFG |
52068-12 |
«Цорн Инструменте» (Zorn Instruments), Г ермания |
ZORN INSTRUMENTS GmbH & Со. KG, Г ермания |
Общество с ограниченной ответственностью «Лабораторные Диагностические Системы» (ООО «ЛДС»), г. Москва | ||
|
3. |
Ампервольтомметры |
ЭК2346-1 |
64141-16 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП»), г. Омск, пр. Карла Маркса, 18, литер С1, офис 300 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск, пр. Карла Маркса, 18/13 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск | ||
|
4. |

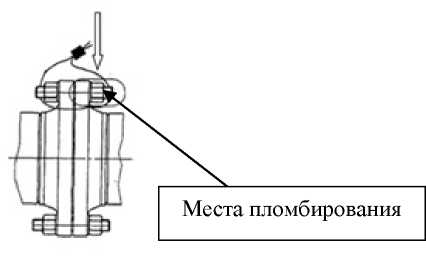

Установки поверочные |
Эрмитаж |
71416-18 |
Общество с ограниченной ответственностью «АКТЕК» (ООО «АКТЕК») Адрес: 194021, г. Санкт-Петербург, 2-й Муринский проспект, Д. 49, лит. А, пом. 12Н |
Общество с ограниченной ответственностью «АКТЕК» (ООО «АКТЕК») Адрес: 197342, г. Санкт-Петербург, вн. тер. г. муниципальный округ Ланское, ул. Сердобольская, дом № 64, литера Ж, помещение 1-Н, комната 3 |
Общество с ограниченной ответственностью «АКТЕК» (ООО «АКТЕК»), г. Санкт-Петербург | ||
|
5. |
Приборы электроизмерительные цифровые щитовые |
типа «2100» |
79094-20 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП»), г. Омск, пр. Карла Маркса, 18, литер С1, офис 300 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск, пр. Карла Маркса, 18/13 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск | ||
|
6. |

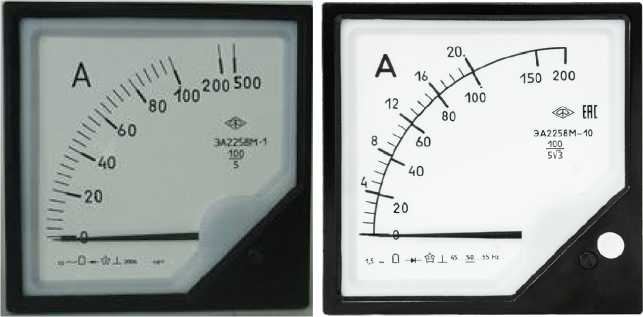

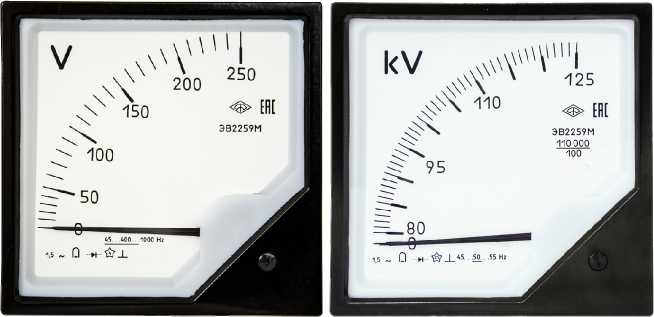

Приборы аналоговые щитовые |
ЭА2258М, ЭВ2259М |
80918-21 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), |
Закрытое акционерное общество «Производствен ное объединение |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск |
|
(ЗАО «ПО «ЭТП»), г. Омск, пр. Карла Маркса, 18, литер С1, офис 300 |
г. Омск, пр. Карла Маркса, 18/13 |
«Электроточпри бор» (ЗАО «ПО «ЭТП»), г. Омск, пр. Карла Маркса, 18, литер С1, офис 300 |
г. Омск, пр. Карла Маркса, 18/13 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 132
Лист № 1 Регистрационный № 79094-20 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы электроизмерительные цифровые щитовые типа «2100»
Назначение средства измеренийПриборы электроизмерительные цифровые щитовые типа «2100» (далее по тексту -приборы) предназначены для измерений электрических параметров (среднеквадратичных значений напряжения и силы переменного тока, частоты переменного тока, активной и реактивной мощности) в однофазных и трехфазных электрических сетях переменного тока.
Описание средства измеренийПринцип действия приборов основан на аналого-цифровом преобразовании измеренных мгновенных значений силы и напряжения переменного тока с последующей обработкой и отображением результатов измерений на цифровом индикаторе.
Приборы выполнены в диэлектрических пластмассовых корпусах. На передней панели приборов расположен дисплей, на задней панели: клеммы для включения в измерительную цепь и питания прибора, интерфейсы связи.
Приборы могут работать с внешними трансформаторами напряжения и тока. Коэффициенты трансформации и другие конфигурации приборов устанавливаются пользователем с помощью программного обеспечения, входящего в комплект поставки.
Приборы выпускаются в следующих модификациях: ЦА2101, ЦВ2101, ЦД2101, ЦЛ2132, ЦЛ2133, ЦЛ2134, ЦЛ2135, которые отличаются функциональным назначением. Каждая модификация имеет ряд исполнений, которые отличаются метрологическими и техническими характеристиками, интерфейсами связи и типоразмером корпуса. Структура условного обозначения приборов представлена в таблице 1.
Прибор [х~| - [х~| - Гх~| - [х~| - ГХ~| - ГХ~| - [х"|
1 2 3 4 5 6 7
Таблица 1 - Структура условного обозначения индикаторов
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Модификация прибора |
ЦА2101 |
амперметр |
|
(функциональное назначение) |
ЦВ2101 |
вольтметр | |
|
ЦД2101 |
частотомер | ||
|
ЦЛ2132 |
однофазный ваттметр | ||
|
ЦЛ2133 |
однофазный варметр | ||
|
ЦЛ2134 |
трехфазный ваттметр | ||
|
ЦЛ2135 |
трехфазный варметр | ||
|
2 |
Номинальные значения входных сигналов |
001 |
100 мА |
|
(для ЦА2101) |
002 |
50 мА | |
|
003 |
10 мА | ||
|
004 |
1 А | ||
|
005 |
5 А | ||
|
2 |
Номинальные значения входных сигналов |
001 |
100 мВ |
|
(для ЦВ2101) |
002 |
200 мВ | |
|
003 |
500 мВ | ||
|
004 |
1 В | ||
|
005 |
2 В | ||
|
006 |
5 В | ||
|
007 |
10 В | ||
|
008 |
20 В | ||
|
009 |
50 В | ||
|
010 |
100 В | ||
|
011 |
200 В | ||
|
012 |
500 В | ||
|
Номинальные значения входных сигналов |
11 |
100 В; 5 А | |
|
(для ЦЛ2132 и ЦЛ2133) |
21 |
220 В; 5 А | |
|
31 |
380 В; 5 А | ||
|
12 |
100 В; 1 А | ||
|
22 |
220 В; 1 А | ||
|
32 |
380 В; 1 А | ||
|
Номинальные значения входных сигналов |
11 |
100 В; 5 А | |
|
(для ЦЛ2134 и ЦЛ2135) |
21 |
380 В; 5 А | |
|
12 |
100 В; 1 А | ||
|
22 |
380 В; 1 А | ||
|
3 |
Цвет свечения индикатора |
К |
красный |
|
В |
зеленый | ||
|
4 |
Интерфейс |
2 |
RS485 |
|
3 |
RS485 и Ethernet | ||
|
5 |
Наличие токового выхода |
0 |
отсутствует |
|
2 |
(4-20) мА | ||
|
3 |
(0-20) мА | ||
|
6 |
Наличие блока уставок |
0 |
отсутствует |
|
(для ЦД2101) |
1 |
есть | |
|
7 |
Типоразмер корпуса |
1 |
Типоразмер корпуса 1 |
|
2 |
Типоразмер корпуса 2 |
Примеры условного обозначения приборов:
-
- прибор ЦА2101-004-К-3-2-1 - Амперметр ЦА2101 с номинальным значением измеряемого сигнала 1 А, цветом свечения индикаторов - красным, интерфейсами -RS-485 и Ethernet, с токовым выходом (4-20) мА, типоразмер корпуса - 160х80 мм;
-
- прибор ЦД2101-В-2-0-0-2 - Частотомер ЦД2101 с цветом свечения индикаторов -зеленым, интерфейсом RS485, без токового выхода, без блока уставок, типоразмер корпуса 120х120 мм;
-
- прибор ЦЛ2132-11-В-2-0-2 - Однофазный ваттметр ЦЛ2132 с номинальным значением измеряемых сигналов 100 В, 5 А, цветом свечения индикаторов - зеленым, интерфейсом RS-485, без токового выхода, типоразмер корпуса 120х120 мм.
Общий вид приборов представлен на рисунках 1 и 2.

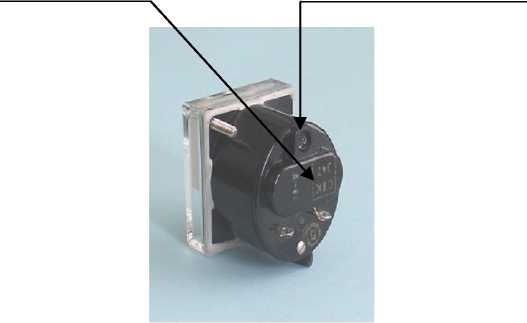

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.

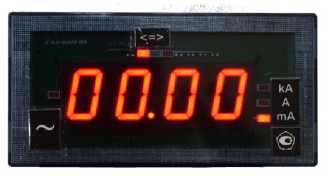

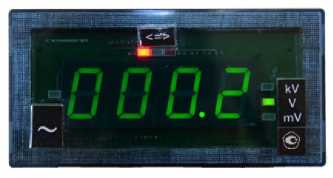

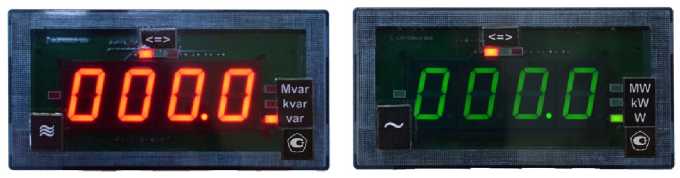

Рисунок 1 - Общий вид приборов в корпусе типоразмера 1
Рисунок 2 - Общий вид приборов в корпусе типоразмера 2
Место нанесения знака поверки
|
|вход | |||
|
ЦА2101-002-К-2-2-1 No 012018 г. ДФ’ | |||
|
О |
0 о с ■ ;5nH?220V L___iax-4___ |
О ВЫХОД ! _ УСТЛВОК , RS^485 j 'ТОК, ГТТП ГПП ш < L >~ g f 1А в GNDf * 1 |
0 |
|
__j |
№>0753 2017 г.
ТОК
а) - Типоразмер корпуса 1
б) - Типоразмер корпуса 2

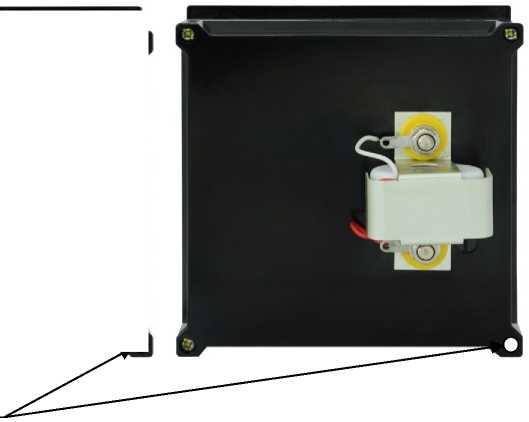

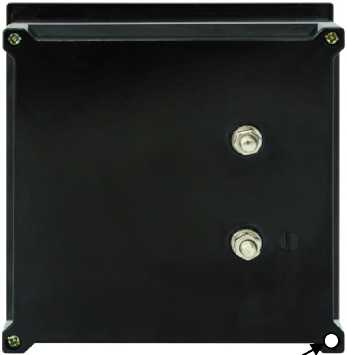

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) приборов по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти микроконтроллера.
ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
-
- программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО и измерительной информации «высокий» в соответствии с Р 50.2.077-2014. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО:
|
PM FREQ |
|
Номер версии (идентификационный номер) ПО:
|
PU1.1 Fu1.1 |
|
Цифровой идентификатор ПО |
недоступен |
Влияние ПО учтено при нормировании метрологических характеристик приборов.
Для установки связи с приборами по интерфейсу RS485 и Ethernet применяется программное обеспечение, входящее в комплект поставки. Данное программное обеспечение не относится к метрологически значимому.
Метрологические и технические характеристикиТаблица 3 - Номинальные значения входных сигналов, цены единиц младшего разряда, входные сопротивления приборов ЦВ2101, падения напряжений приборов ЦА2101, диапазон напряжений входного сигнала приборов ЦД2101
|
Модификация |
Номинальное значение входного сигнала, Хн |
Цена единицы младшего разряда |
Входное сопротивление, Мом, не менее |
Падение напряжения, мВ, не более |
Диапазон напряжений входного сигнала, В |
|
ЦА2101-001 |
100 мА |
0,1 мА |
— |
100 |
— |
|
ЦА2101-002 |
50 мА |
0,01 мА |
— |
100 |
— |
|
ЦА2101-003 |
10 мА |
0,01 мА |
— |
100 |
— |
|
ЦА2101-004 |
1 А |
0,001 А |
— |
100 |
— |
|
ЦА2101-005 |
5 А |
0,001 А |
— |
100 |
— |
|
ЦВ2101-001 |
100 мВ |
0,1 мВ |
0,1 |
— |
— |
|
ЦВ2101-002 |
200 мВ |
0,1 мВ |
0,1 |
— |
— |
|
ЦВ2101-003 |
500 мВ |
0,1 мВ |
0,1 |
— |
— |
|
ЦВ2101-004 |
1 В |
0,001 В |
0,1 |
— |
— |
|
ЦВ2101-005 |
2 В |
0,001 В |
0,1 |
— |
— |
|
ЦВ2101-006 |
5 В |
0,001 В |
0,1 |
— |
— |
|
ЦВ2101-007 |
10 В |
0,01 В |
1,0 |
— |
— |
|
Модификация |
Номинальное значение входного сигнала, Хн |
Цена единицы младшего разряда |
Входное сопротивление, Мом, не менее |
Падение напряжения, мВ, не более |
Диапазон напряжений входного сигнала, В |
|
ЦВ2101-008 |
20 В |
0,01 В |
1,0 |
— |
— |
|
ЦВ2101-009 |
50 В |
0,01 В |
1,0 |
— |
— |
|
ЦВ2101-010 |
100 В |
0,1 В |
1,0 |
— |
— |
|
ЦВ2101-011 |
200 В |
0,1 В |
1,0 |
— |
— |
|
ЦВ2101-012 |
500 В |
0,1 В |
1,0 |
— |
— |
|
ЦД2101 |
50 Гц |
0,001 Гц |
0,1 |
— |
от 1 до 264 |
|
Примечания:
| |||||
Таблица 4 - Диапазоны и номинальные значения входных сигналов, номинальные значения измеряемых мощностей приборов ЦЛ2132 и ЦЛ2133
|
Модификация |
Диапазоны и номинальные значения входных сигналов |
Номинальное значение измеряемой мощности*, Хн | |||
|
ток, 1н, А |
напряжение, ин, В |
частота, f, Гц |
коэффициент мощности, cosф фпф) | ||
|
ЦЛ2132-11 |
5 |
100 |
от 45 до 55 |
от -1 до +1 |
500 Вт |
|
ЦЛ2132-21 |
5 |
220 |
от 45 до 55 |
от -1 до +1 |
1100 Вт |
|
ЦЛ2132-31 |
5 |
380 |
от 45 до 55 |
от -1 до +1 |
1900 Вт |
|
ЦЛ2132-12 |
1 |
100 |
от 45 до 55 |
от -1 до +1 |
100 Вт |
|
ЦЛ2132-22 |
1 |
220 |
от 45 до 55 |
от -1 до +1 |
220 Вт |
|
ЦЛ2132-32 |
1 |
380 |
от 45 до 55 |
от -1 до +1 |
380 Вт |
|
ЦЛ2133-11 |
5 |
100 |
от 45 до 55 |
от -1 до +1 |
500 вар |
|
ЦЛ2133-21 |
5 |
220 |
от 45 до 55 |
от -1 до +1 |
1100 вар |
|
ЦЛ2133-31 |
5 |
380 |
от 45 до 55 |
от -1 до +1 |
1900 вар |
|
ЦЛ2133-12 |
1 |
100 |
от 45 до 55 |
от -1 до +1 |
100 вар |
|
ЦЛ2133-22 |
1 |
220 |
от 45 до 55 |
от -1 до +1 |
220 вар |
|
ЦЛ2133-32 |
1 |
380 |
от 45 до 55 |
от -1 до +1 |
380 вар |
|
Примечание: | |||||
|
* - При cosф = |
1 фпф = 1). | ||||
Таблица 5 - Диапазоны и номинальные значения входных сигналов, номинальные значения измеряемых мощностей приборов ЦЛ2134 и ЦЛ2135
|
Модификация |
Диапазоны и номинальные значения входных сигналов |
Номинальное значение измеряемой мощности*, Хн | |||
|
ток фазы, 1н, А |
линейное напряжение, ин, В |
частота, f, Гц |
коэффициент мощности, cosф фпф) | ||
|
ЦЛ2134-11 |
5 |
100 |
от 45 до 55 |
от -1 до +1 |
866,0 Вт |
|
ЦЛ2134-21 |
5 |
380 |
от 45 до 55 |
от -1 до +1 |
3291,0 Вт |
|
ЦЛ2134-12 |
1 |
100 |
от 45 до 55 |
от -1 до +1 |
173,2 Вт |
|
ЦЛ2134-22 |
1 |
380 |
от 45 до 55 |
от -1 до +1 |
658,2 Вт |
|
ЦЛ2135-11 |
5 |
100 |
от 45 до 55 |
от -1 до +1 |
866,0 вар |
|
ЦЛ2135-21 |
5 |
380 |
от 45 до 55 |
от -1 до +1 |
3291,0 вар |
|
ЦЛ2135-12 |
1 |
100 |
от 45 до 55 |
от -1 до +1 |
173,2 вар |
|
ЦЛ2135-22 |
1 |
380 |
от 45 до 55 |
от -1 до +1 |
658,2 вар |
|
Примечание: * - При cosф = 1 (si^ = 1). | |||||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений:
|
от 0 до 1,5-Хн от 0 до 1,5-Хн от 0 до 1,0-Хн от 0,9Х до 1,1-Хн от 0 до 1,2-7н; от 0 до 1,2-ин от 0 до 1,2-7н; от 0 до 1,2-ин от 0 до 1,2-7н; от 0 до 1,2-ин от 0 до 1,2-7н; от 0 до 1,2-ин |
|
Пределы допускаемой основной приведенной (к номинальному значению измеряемого входного сигнала Хн) погрешности измерений среднеквадратичного значения напряжения (ЦВ2101) и силы (ЦА2101) переменного тока, %, в диапазоне частот:
|
±0,2 ±0,3 |
|
Пределы допускаемой основной приведенной (к номинальному значению измеряемого входного сигнала Хн) погрешности измерений частоты переменного тока (ЦД2101), % |
±0,01 |
|
Пределы допускаемой основной приведенной (к номинальному значению измеряемой мощности Хн) погрешности измерений активной (ЦЛ2132, ЦЛ2134) и реактивной (ЦЛ2133, ЦЛ2135) мощности, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемого входного сигнала и мощности Хн) погрешности измерений, в долях пределов основной погрешности:
|
0,5 0,5 |
|
Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемого входного сигнала Хн), погрешности измерений среднеквадратичного значения напряжения (ЦВ2101) и силы (ЦА2101) переменного тока при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 30 % под влиянием гармоник от 2-й до 10-й (при значении основной частоты сигналов тока и напряжения - до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,5^2-^, % |
±0,3 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемой мощности Хн), погрешности измерений активной (ЦЛ2132, ЦЛ2134) и реактивной (ЦЛ2133, ЦЛ2135) мощности при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 50 % под влиянием гармоник от 2-й до 13-й (при значении основной частоты сигналов тока и напряжения -до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,2-^2-А'н, % |
±0,6 |
|
Диапазон преобразований измеряемого входного сигнала (измеряемой мощности) в выходные унифицированные сигналы силы постоянного тока от 0 до 20 мА или от 4 до 20 мА: - ЦА2101, ЦВ2101 |
от 0 до 1,0-Хн |
|
- ЦД2101 |
от 0,9 до 1,1-Хн |
|
- ЦЛ2132, ЦЛ2133, ЦЛ2134, ЦЛ2135 |
от -Хн до Хн |
|
Пределы допускаемой основной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходной унифицированный сигнал силы постоянного тока от 0 до 20 мА, мА: - ЦА2101, ЦВ2101, в диапазоне частот: - от 45 до 55 Гц включ. |
±0,10 |
|
- св. 55 до 500 Гц |
±0,14 |
|
- ЦД2101 |
±0,02 |
|
- ЦЛ2132, ЦЛ2133, ЦЛ2134, ЦЛ2135 |
±0,10 |
|
Пределы допускаемой основной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходной унифицированный сигнал силы постоянного тока от 4 до 20 мА, мА: - ЦА2101, ЦВ2101, в диапазоне частот: - от 45 до 55 Гц включ. |
±0,080 |
|
- св. 55 до 500 Гц |
±0,112 |
|
- ЦД2101 |
±0,016 |
|
- ЦЛ2132, ЦЛ2133, ЦЛ2134, ЦЛ2135 |
±0,080 |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходные унифицированные сигналы силы постоянного тока от 0 до 20 мА и от 4 до 20 мА, в долях пределов основной погрешности: - от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 °С |
0,5 |
|
- от изменения относительной влажности воздуха от нормальной до верхнего предела диапазона рабочих условий применения |
0,5 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразования входного сигнала напряжения (ЦВ2101) и силы (ЦА2101) переменного тока в выходные унифицированные сигналы силы постоянного тока при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 30 % под влиянием гармоник от 2-й до 10-й (при значении основной частоты сигналов тока и напряжения - до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,5^2-Ан, мА:
|
±0,140 ±0,112 |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразования измеряемой активной (ЦЛ2132, ЦЛ2134) и реактивной (ЦЛ2133, ЦЛ2135) мощности при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 50 % под влиянием гармоник от 2-й до 13-й (при значении основной частоты сигналов тока и напряжения - до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,2-^2-Ан, мА:
|
±0,120 ±0,096 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Примечания: * - Отображаемая величина измеренной мощности не превышает 999,9 Вт (вар). | |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
10 |
|
Параметры токового выхода: - выходной сигнал силы постоянного тока, мА |
от 0 до 20, от 4 до 20 |
|
- сопротивление нагрузки, Ом, не более |
500 |
|
- напряжение постоянного тока, В, не более |
15 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 85 до 250 |
|
- частота переменного тока, Гц |
от 45 до 55 |
|
- напряжение питания постоянного тока, В |
от 120 до 260 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Габаритные размеры, мм, не более: - типоразмер корпуса 1: - высота |
80 |
|
- длина |
140 |
|
- ширина |
160 |
|
- типоразмер корпуса 2 - высота |
120 |
|
- длина |
120 |
|
- ширина |
120 |
|
Масса, кг, не более |
1,0 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +50 |
|
- относительная влажность при температуре +25 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
60000 |
наносится на лицевую панель приборов методом трафаретной печати (шелкографии) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор с установленными ответными частями разъемов |
— |
1 шт. |
|
Компакт-диск с программным обеспечением |
— |
1 шт. в один адрес |
|
Крепежные детали |
— |
1 комплект |
|
Адаптер RS-485-USB |
— |
1 шт. по заказу потребителя |
|
Руководство по эксплуатации |
3ПБ.349.111 РЭ 3ПБ.394.003 РЭ 3ПБ.395.000 РЭ |
1 экз. |
|
Методика поверки |
ОЦСМ 087196-2020 МП |
1 экз. в один адрес |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам электроизмерительным цифровым щитовым типа «2100»ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Росстандарта от 29 мая 2018 г. № 1053;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденная приказом Росстандарта от 14 мая 2015 г. № 575;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 31 июля 2018 г. № 1621;
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц;
ТУ 26.51.43.110-066-71064713-2018 Приборы электроизмерительные цифровые щитовые типа «2100». Технические условия.
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644046, г. Омск, пр. Карла Маркса, 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 132
Лист № 1
Всего листов 11
Регистрационный № 48447-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы электроизмерительные ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233
Назначение средства измеренийПриборы электроизмерительные ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233 (далее - приборы) предназначены для измерения напряжения и силы тока в цепях постоянного тока.
Описание средства измеренийПринцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.
Приборы представляют собой микроамперметры, миллиамперметры, амперметры, килоамперметры, вольтамперметры, вольтметры, киловольтметры, щитовые магнитоэлектрической системы со стрелочными указателями, с подвижной частью на кернах и растяжках.
Конструктивно прибор состоит из пластикового корпуса со стеклянным окном, внутри которого установлена магнитно-электрической система со шкалой и стрелочным указателем.
Применяются в различных отраслях промышленного производства.
Внешний вид и схемы пломбирования приборов представлены на рисунках 1, 2.

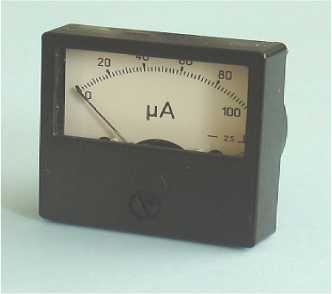

Рисунок 1 - Внешний вид и схема пломбирования приборов электроизмерительных ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭВ2231, ЭВ2233
Клеймо ОТК Клеймо поверителя
Клеймо ОТК Клеймо поверителя

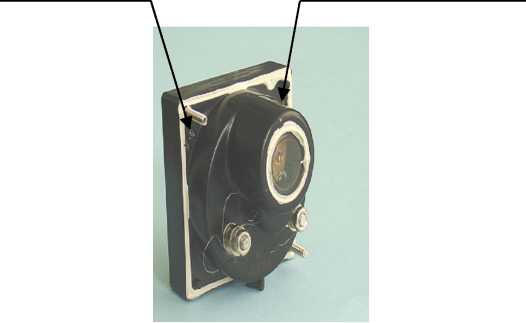

Рисунок 2 - Внешний вид и схема пломбирования прибора электроизмерительного ЭА2239
Исполнения приборов зависят от предела измерения. По требованию потребителей приборы могут изготавливаться со специальными шкалами.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приборов приведены в таблицах 1-12.
Таблица 1 - Остаточное отклонение указателя приборов от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы
|
Условное обозначение типа прибора |
Класс точности |
Отклонение указателя от нулевой отметки, мм, не более |
|
ЭА2231, ЭА2230, ЭВ2231 |
2,5 |
1,2 |
|
ЭА2231, ЭА2230, ЭВ2231 |
1,5 |
0,7 |
|
ЭА2232, ЭА2233, ЭВ2233 |
2,5 |
1,7 |
|
ЭА2232, ЭА2233, ЭВ2233 |
1,5 |
1,0 |
|
ЭА2239 |
2,5 |
0,6 |
|
4,0 |
1,0 |
Таблица 2 - Время установления показаний (успокоения) и величина переброса указателя
|
Условное обозначение типа прибора |
Значение времени успокоения, с, не более |
Значение переброса в процентах от длины шкалы |
Полное сопротивление внешней цепи, Ом |
|
ЭА2230, ЭА2232 |
3,5 |
30 - для приборов с верхним диапазоном измерений менее 200 мкА; 20 - для остальных приборов |
Любое |
|
Условное обозначение типа прибора |
Значение времени успокоения, с, не более |
Значение переброса в процентах от длины шкалы |
Полное сопротивление внешней цепи, Ом |
|
ЭА2231, ЭА2233, ЭВ2231, ЭВ 2233 |
4 |
20 |
Любое |
|
ЭА2239 |
1,9 |
20 |
Равно внутреннему сопротивлению прибора |
|
3 |
Любое |
Таблица 3 - Показатели надежности
|
Показатель надежности |
Значение показателя надежности | |
|
ЭА2239 |
ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭВ2231, ЭВ2233 | |
|
Средняя наработка до отказа, ч, не менее |
39000 |
— |
|
Средняя наработка на отказ, ч, не менее |
— |
40000 |
|
Средний полный срок службы, лет, не менее |
10 |
10 |
Таблица 4
|
Наименование |
Тип |
Нормальное положение |
Крепление подвижной части |
Масса, кг, не более |
Габаритные размеры, мм, длина х ширина х высота |
|
Микроамперметр |
ЭА2230 |
Г оризонтальное или вертикальное |
На растяжках |
0,15 |
60х60х50 |
|
ЭА2232 |
0,20 |
80х80х50 | |||
|
ЭА2239 |
На кернах и подпятниках |
0,065 |
40х40х48 | ||
|
Миллиамперметр |
ЭА2239 |
Г оризонтальное или вертикальное (без маркировки рабочего положения) |
0,15 |
60х60х50 | |
|
ЭА2231 |
0,15 |
60х60х50 | |||
|
ЭА2233 |
0,20 |
80х80х50 | |||
|
Амперметр |
ЭА2231 |
0,15 |
60х60х50 | ||
|
ЭА2233 |
0,20 |
80х80х50 | |||
|
Килоамперметр |
ЭА2231 |
0,15 |
60х60х50 | ||
|
ЭА2233 |
0,20 |
80х80х50 | |||
|
Амперкиловольтметр |
ЭА2231 |
0,15 |
60х60х50 | ||
|
Милливольтметр |
ЭВ2231 |
0,15 |
60х60х50 | ||
|
ЭВ2233 |
0,20 |
80х80х50 | |||
|
Вольтметр |
ЭВ2231 |
0,15 |
60х60х50 | ||
|
Киловольтметр |
ЭВ2233 |
0,20 |
80х80х50 | ||
|
В ольтамперметр |
ЭВ2231 |
0,15 |
60х60х50 | ||
|
В ольтмиллиамперметр |
|
Продолжение таблицы 4 | |||||
|
Наименование |
Тип |
Нормальное положение |
Крепление подвижной части |
Масса, кг, не более |
Габаритные размеры, мм, длина х ширина х высота |
|
Добавочное |
Р102 |
0,35 |
92,5х80х74 | ||
|
сопротивление |
Р103 |
Любое |
— |
0,67 |
210х80х74 |
|
Шунт |
Р105 |
0,02 |
25,5х29,5х31 | ||
Таблица 5
|
Диапазон измерений, мкА |
Цена деления, мкА |
Внутреннее сопротивление, Ом, не более |
Пределы допускаемой основной приведенной погрешности, % | ||||
|
ЭА2230, ЭА2232 |
ЭА2239 |
ЭА2230, ЭА2232 |
ЭА2239 |
ЭА2230 |
ЭА2239 |
ЭА2232 | |
|
0-50 |
2 |
— |
3000 |
— |
±2,5 |
— |
±1,5 или ±2,5 |
|
0-100 |
2 |
5 |
900 |
2500 |
±2,5 |
±4,0 | |
|
0-150 |
5 |
— |
900 |
— |
— |
— | |
|
0-200 |
5 |
10 |
900 |
900 |
±2,5 |
±2,5 или ±4,0 | |
|
0-300 |
10 |
— |
500 |
— |
— | ||
|
0-500 |
20 |
20 |
500 |
150 |
±2,5 или ±4,0 | ||
|
0-1000 |
20 |
— |
200 |
— |
— | ||
|
20-0-20 |
1 |
— |
5000 |
— |
— |
±2,5 | |
|
25-0-25 |
1 |
— |
3000 |
— |
— | ||
|
50-0-50 |
2 |
5 |
3000 |
2500 |
±1,5 |
±4,0 |
±1,5 |
|
100-0-100 |
5 |
10 |
900 |
900 |
±2,5 или ±4,0 | ||
|
200-0-200 |
10 |
20 |
900 |
900 |
±2,5 | ||
|
300-0-300 |
20 |
— |
500 |
— |
— | ||
|
500-0-500 |
20 |
50 |
200 |
150 |
±2,5 | ||
|
1000-0-1000 |
50 |
— |
100 |
— |
— | ||
Таблица 6
|
Диапазон измерений, мА |
Цена деления, мА |
Внутреннее сопротивление, Ом, не более |
Падение напряжения, мВ, не более |
Пределы допускаемой основной приведенной погрешности, % | |||
|
ЭА2231, ЭА2233 |
ЭА2239 |
ЭА2231, ЭА2233 |
ЭА2239 |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 |
ЭА2239 | |
|
0-1 |
0,02 |
0,1 |
150 |
150 |
— |
±2,5 |
±2,5 или ±4,0 |
|
1-0-1 |
0,05 |
0,2 |
150 |
150 |
— |
±1,5 |
±2,5 |
|
Диапазон измерений, мА |
Цена деления, мА |
Внутреннее сопротивление, Ом, не более |
Падение напряжения, мВ, не более |
Пределы допускаемой основной приведенной погрешности, % | |||
|
ЭА2231, ЭА2233 |
ЭА2239 |
ЭА2231, ЭА2233 |
ЭА2239 |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 |
ЭА2239 | |
|
0-5 |
0,2 |
0,2 |
15 |
50 |
— |
±2,5 |
±2,5 или ±4,0 |
|
5-0-5 |
0,2 |
0,5 |
7,5 |
20 |
— |
±1,5 |
±2,5 |
|
0-10 |
0,2 |
0,1 |
7,5 |
20 |
— |
±2,5 |
±2,5 или ±4,0 |
|
10-0-10 |
0,5 |
5 |
7,5 |
20 |
— |
±1,5 |
±2,5 |
|
0-30 |
1 |
— |
2 |
— |
— |
±2,5 |
— |
|
30-0-30 |
2 |
— |
2 |
— |
— |
±1,5 |
— |
|
0-50 |
2 |
2 |
— |
5 |
90 |
±2,5 |
±2,5 или ±4,0 |
|
50-0-50 |
2 |
5 |
— |
2 |
90 |
±1,5 |
±2,5 |
|
0-100 |
2 |
5 |
— |
2 |
90 |
±2,5 |
±2,5 или ±4,0 |
|
100-0-100 |
5 |
10 |
— |
2 |
90 |
±1,5 |
±2,5 |
|
0-150 |
5 |
— |
— |
— |
90 |
±2,5 |
— |
|
150-0-150 |
10 |
— |
— |
— |
90 |
±1,5 |
— |
|
0-300 |
10 |
— |
— |
— |
90 |
±2,5 |
— |
|
300-0-300 |
20 |
— |
— |
— |
90 |
±1,5 |
— |
|
0-500 |
20 |
— |
— |
— |
90 |
±2,5 |
— |
|
500-0-500 |
20 |
— |
— |
— |
90 |
±1,5 |
— |
Таблица 7
|
Диапазон измерений, А |
Цена деления, А |
Падение напряжения, мВ, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения |
|
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 | ||
|
0-1 |
0,02 |
90 |
±2,5 |
— |
|
1-0-1 |
0,05 |
90 |
±1,5 |
— |
|
0-3 |
0,1 |
90 |
±2,5 |
— |
|
3-0-3 |
0,2 |
90 |
±1,5 |
— |
|
0-5 |
0,2 |
90 |
±2,5 |
— |
|
5-0-5 |
0,2 |
90 |
±1,5 |
— |
|
0-10 |
0,2 |
90 |
±2,5 |
— |
|
10-0-10 |
0,5 |
90 |
±1,5 |
— |
|
Диапазон измерений, А |
Цена деления, А |
Падение напряжения, мВ, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения |
|
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 | ||
|
0-20 |
0,5 |
75 |
±2,5 |
С измерительным шунтом 75ШС МЗ на 20 А и проводами КП1-4 |
|
20-0-20 |
1 |
75 |
±1,5 | |
|
0-30 |
1 |
75 |
±2,5 |
С измерительным шунтом 75ШС МЗ на 30 А и проводами КП1-4 |
|
30-0-30 |
2 |
75 |
±1,5 | |
|
0-50 |
2 |
75 |
±2,5 |
С измерительным шунтом 75ШС МЗ на 50 А и проводами КП1-4 |
|
50-0-50 |
5 |
75 |
±1,5 | |
|
0-75 |
5 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 75 А и проводами КП1-4/5 |
|
75-0-75 |
5 |
75 |
±1,5 | |
|
0-100 |
2 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 100 А и проводами КП1-4/5 |
|
100-0-100 |
5 |
75 |
±1,5 | |
|
0-150 |
5 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 150 А и проводами КП1-4/5 |
|
150-0-150 |
10 |
75 |
±1,5 | |
|
0-200 |
5 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 200 А и проводами КП1-4/5 |
|
200-0-200 |
10 |
75 |
±1,5 | |
|
0-300 |
10 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 300 А и проводами КП1-4/5 |
|
300-0-300 |
20 |
75 |
±1,5 | |
|
0-500 |
20 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 500 А и проводами КП1-4/5 |
|
500-0-500 |
20 |
75 |
±1,5 | |
|
0-750 |
20 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 750 А и проводами КП1-4/5 |
|
750-0-750 |
50 |
75 |
±1,5 | |
|
200-0-750 |
20 |
75 |
±1,5 |
Таблица 8
|
Диапазон измерений, кА |
Цена деления, кА |
Падение напряжения, мВ, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения |
|
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 |
ЭА2231, ЭА2233 | ||
|
0-1 |
0,02 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 1000 А и проводами КП1-4/5 |
|
1-0-1 |
0,05 |
75 |
±1,5 | |
|
0-1,5 |
0,05 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 1500 А и проводами КП1-4/5 |
|
1,5-0-1,5 |
0,1 |
75 |
±1,5 | |
|
0-4 |
0,1 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 4000 А и проводами КП1-4/5 |
|
4-0-4 |
0,2 |
75 |
±1,5 | |
|
0-6 |
0,2 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 6000 А и проводами КП1-4/5 |
|
6-0-6 |
0,5 |
75 |
±1,5 | |
|
0-7,5 |
0,2 |
75 |
±2,5 |
С измерительным шунтом 75ШСМ МЗ на 7500 А и проводами КП1-4/5 |
|
7,5-0-7,5 |
0,5 |
75 |
±1,5 |
Таблица 9
|
Диапазон измерений, мВ |
Цена деления, мВ |
Ток полного отклонения, мА, не более |
Пределы допускаемой основной приведенной погрешности, % | |
|
ЭВ2231, ЭВ2233 |
ЭВ2231, ЭВ2233 |
ЭВ2231 |
ЭВ2233 | |
|
0-75 |
2 |
10 |
±2,5 |
±2,5 |
|
75-0-75 |
5 |
10 |
±1,5 |
±1,5 |
|
0-150 |
10 |
10 |
±2,5 |
±2,5 |
|
150-0-150 |
10 |
10 |
±1,5 |
±1,5 |
Таблица 10
|
Диапазон измерений, В |
Цена деления, В |
Ток полного отклонения, мА, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения | |
|
ЭВ2231, ЭВ2233 |
ЭВ2231, ЭВ2233 |
ЭВ2231 |
ЭВ2233 | ||
|
0-1 |
0,02 |
1,0 |
±2,5 |
±2,5 |
— |
|
1-0-1 |
0,05 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-1,5 |
0,05 |
1,0 |
±2,5 |
±2,5 |
— |
|
1,5-0-1,5 |
0,1 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-3 |
0,1 |
1,0 |
±2,5 |
±2,5 |
— |
|
3-0-3 |
0,2 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-7,5 |
0,2 |
1,0 |
±2,5 |
±2,5 |
— |
|
7,5-0-7,5 |
0,5 |
1,0 |
±1,5 |
±1,5 |
— |
|
Диапазон измерений, В |
Цена деления, В |
Ток полного отклонения, мА, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения | |
|
ЭВ2231, ЭВ2233 |
ЭВ2231, ЭВ2233 |
ЭВ2231 |
ЭВ2233 | ||
|
0-15 |
0,5 |
1,0 |
±2,5 |
±2,5 |
— |
|
15-0-15 |
1 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-30 |
1 |
1,0 |
±2,5 |
±2,5 |
— |
|
30-0-30 |
2 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-50 |
2 |
1,0 |
±2,5 |
±2,5 |
— |
|
50-0-50 |
2 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-75 |
2 |
1,0 |
±2,5 |
±2,5 |
— |
|
75-0-75 |
5 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-150 |
5 |
1,0 |
±2,5 |
±2,5 |
— |
|
150-0-150 |
10 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-250 |
10 |
1,0 |
±2,5 |
±2,5 |
— |
|
250-0-250 |
10 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-300 |
10 |
1,0 |
±2,5 |
±2,5 |
— |
|
300-0-300 |
20 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-500 |
20 |
1,0 |
±2,5 |
±2,5 |
— |
|
500-0-500 |
20 |
1,0 |
±1,5 |
±1,5 |
— |
|
0-3; 0-30 |
0,1; 1 |
1,0 |
±2,5 |
— |
— |
|
0-7,5; 0-300 |
0,2; 10 |
1,0 |
±2,5 |
— |
— |
|
0-15; 0-300 |
0,5; 10 |
1,0 |
±2,5 |
— |
— |
|
0-30; 0-300 |
1; 10 |
1,0 |
±2,5 |
— |
— |
|
0-600 |
20 |
1,0 |
±2,5 |
±2,5 |
С добавочным сопротивлением ДС 0,6 МОм, 1,0 мА (типа Р102) |
|
600-0-600 |
50 |
1,0 |
±1,5 |
±1,5 | |
Таблица 11
|
Диапазон измерений, кВ |
Цена деления, кВ |
Ток полного отклонения, мА, не более |
Пределы допускаемой основной приведенной погрешности, % |
Способ включения | |
|
ЭВ2231, ЭВ2233 |
ЭВ2231, ЭВ2233 |
ЭВ2231 |
ЭВ2233 | ||
|
0-1 |
0,02 |
1,0 |
±2,5 |
±2,5 |
С добавочным сопротивлением ДС 1,0 МОм, 1,0 мА (типа Р102) |
|
1-0-1 |
0,05 |
1,0 |
±1,5 |
±1,5 | |
|
0-1,5 |
0,05 |
1,0 |
±2,5 |
±2,5 |
С добавочным сопротивлением ДС 1,5 МОм, 1,0 мА (типа Р102) |
|
1,5-0-1,5 |
0,1 |
1,0 |
±1,5 |
±1,5 | |
|
0-3 |
0,1 |
1,0 |
±2,5 |
±2,5 |
С добавочным сопротивлением ДС 3,0 МОм, 1,0 мА (типа Р102) |
|
3-0-3 |
0,2 |
1,0 |
±1,5 |
±1,5 | |
Таблица 12
|
Диапазон измерений |
Цена деления |
Ток полного отклонения, не более |
Пределы допускаемой основной приведенной погрешности, % |
Падение напряжения, В |
Способ включения | ||||
|
В |
кВ |
мА |
А |
ЭВ2231, ЭА2231 |
ЭВ2231, ЭА2231 |
ЭВ2231 |
ЭА2231 |
ЭВ2231, ЭА2231 | |
|
0-15 |
— |
0-500 |
— |
0,5 В, 20 мА |
5 мА |
±2,5 |
— |
75 |
С индивидуальным шунтом Р105 и индивидуальным добавочным сопротивлением Р105 |
|
0-20 |
— |
— |
0-10 |
0,5 В, 0,2 А |
5 А |
±2,5 |
— |
75 |
С измерительным шунтом 75ШСМ М3 на 10 А и проводами КП1-4 |
|
0-30 |
— |
— |
0-50 |
|
5 А |
±2,5 |
— |
75 |
С измерительным шунтом 75ШСМ М3 на 50 А и проводами КП1-4, с индивидуальным сопротивлением Р105 |
|
0-50 |
— |
— |
0-50 |
2 В, 2 А |
5 А |
±2,5 |
— |
75 | |
|
— |
0-3 |
— |
0-1 |
0,05 А, 0,1 кВ |
5 мА |
— |
±2,5 |
75 |
С индивидуальным шунтом Р105 и добавочным сопротивлением ДС 0,6 МОм; 5 мА (типа Р103) |
Пределы допускаемой дополнительной погрешности измерения, вызванной:
- отклонением температуры окружающего воздуха от нормальной (20 ± 5) °C до любой в пределах от минус 50 до плюс 60 °C, на каждые 10 °C изменения температуры, равны 0,5 пределам допускаемой основной приведенной погрешности;
- воздействием относительной влажности воздуха 98 % и температуры 35 °C, равны пределам допускаемой основной приведенной погрешности;
- влиянием внешнего постоянного однородного магнитного поля с индукцией 0,4 мТл при самом неблагоприятном его направлении, равны ±1,5 %;
- изменением положения прибора от нормального в любом направлении на 45°, равны пределам допускаемой основной приведенной погрешности;
- влиянием ферромагнитной опорной плоскости, равны ±0,5 %;
- влиянием пульсации измеряемой величины постоянного тока с частотой от 45 до 65 Гц и от 90 до 130 Гц, содержанием 20 % от верхнего предела диапазона измерений, равны 0,5 пределам допускаемой основной приведенной погрешности;
- работой в условиях вибрации в диапазоне частот от 10 до 70 Гц с ускорением 15 м/с2, равны пределам допускаемой основной приведенной погрешности.
Приборы являются вибропрочными и ударопрочными.
Знак утверждения типананосится типографским способом на титульные листы паспорта и руководства по эксплуатации, а также на шкалу прибора методом шелкографии.
Комплектность средства измеренийТаблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор |
ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233 |
1 шт. |
|
Г айка М3 |
— |
4 шт. |
|
Шайба 3 |
— |
2 шт. |
|
Добавочные сопротивления Р102 и Р103 (для ЭВ2231, ЭВ2233), Р105 (для ЭА2231, ЭА2233, ЭВ2231, ЭВ2233) |
— |
1 шт.* |
|
Шунты 75ШСМ3 и 75ШСММ3 (для ЭА2231, ЭА2233) |
— |
1 шт.* |
|
Шунт Р105 (для ЭВ2231, ЭВ2233) |
— |
1 шт.* |
|
Калиброванные провода (для ЭА2231, ЭА2233) |
— |
1 шт.* |
|
Паспорт |
3ПБ.329.207 ПС |
1 экз. |
|
Руководство по эксплуатации |
3ПБ.329.207 РЭ |
1 экз.* |
|
* - по дополнительной заявке потребителя. | ||
приведены в разделах 2-3 3ПБ.329.207 РЭ «Приборы электроизмерительные ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам электроизмерительным ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки;
ТУ 4223-001-05798310-99 Приборы электроизмерительные ЭА2230, ЭА2231, ЭА2232, ЭА2233, ЭА2239, ЭВ2231, ЭВ2233 и вспомогательные части к ним.
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644042, г. Омск, пр. Карла Маркса, 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрГосударственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № 30051-11.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 132
Лист № 1 Регистрационный № 64141-16 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ампервольтомметры ЭК2346-1
Назначение средства измеренийАмпервольтомметры ЭК2346-1 (далее - приборы) предназначены для измерения силы или напряжения постоянного тока, среднеквадратического значения силы или напряжения переменного тока, сопротивления постоянному току.
Описание средства измеренийПо конструктивным особенностям измерительного механизма приборы относятся к магнитоэлектрическим с подвижной катушкой (рамкой) на растяжках, механическим противодействующим моментом, аналоговым отсчетным устройством.
По принципу действия и конструктивным особенностям преобразователя, применяемого в измерительной цепи на переменном токе, приборы относятся к выпрямительным приборам с измерительными механизмами прямого преобразования.
Питание приборов в режиме омметра осуществляется от электрохимических источников тока А316.
Прибор оформлен в корпусе из изоляционного материала со съемной крышкой, которая защищает органы управления и измерительный механизм. На лицевой панели приборов находятся переключатели рода работы и диапазонов измерений, регулятор установки нуля, механический корректор и поводковое устройство.
Для удобства переноски прибор снабжен ремнем с чехлом для укладки соединительных проводов.
Внешний вид и место нанесения знака поверки приборов приведены на рисунках 1 и 2 соответственно.

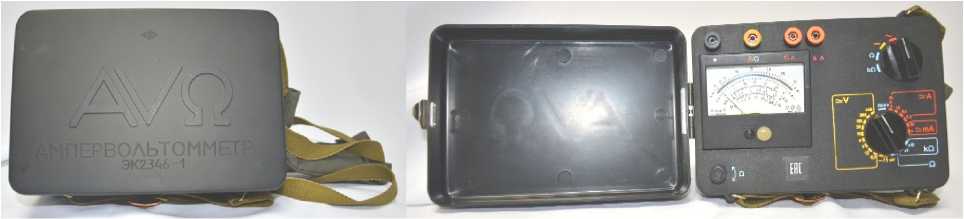

Рисунок 1 - Внешний вид приборов

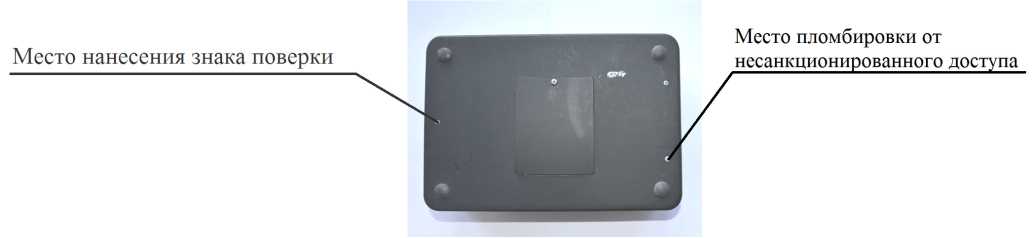

Рисунок 2 - Схема пломбирования приборов
Метрологические и технические характеристикиОсновные метрологические технические характеристики приборов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Верхние пределы диапазонов измерений: - напряжения постоянного тока, В |
0,075; 0,3; 1,5; 3,0; 6,0; 15,0; 30,0; 150,0; 300,0; 600,0 |
|
- среднеквадратического значения напряжения переменного тока, В |
0,3; 1,5; 3,0; 6,0; 15,0; 30,0; 150,0; 300,0; 600,0 |
|
- силы постоянного тока, А |
0,006; 0,03; 0,3; 0,6; 1,5; 3,0; 6,0; 15,0 |
|
- среднеквадратического значения силы переменного тока, А |
0,006; 0,03; 0,3; 0,6; 1,5; 3,0; 6,0; 15,0 |
|
- сопротивления постоянному току, Ом |
100; 10000; 100000 |
|
Рабочий диапазон частот измеряемых величин переменного тока, Гц |
от 45 до 10000 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерения, %: - силы или напряжения постоянного тока |
±1,5 |
|
- среднеквадратического значения силы или напряжения переменного тока |
±2,5 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерения сопротивления постоянному току, %: |
±2,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения, %: - вызванной изменением положения прибора от нормального в любом направлении на 10° - силы или напряжения постоянного тока |
±1,5 |
|
- среднеквадратического значения силы или напряжения переменного тока |
±2,5 |
|
- сопротивления постоянному току |
±2,5 |
|
- вызванной изменением частоты измеряемого напряжения или силы переменного тока от нормального до любого значения в рабочем диапазоне частот - силы или напряжения постоянного тока |
±1,5 |
|
- среднеквадратического значения силы или напряжения переменного тока |
±2,5 |
|
- сопротивления постоянному току |
±2,5 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной | |
|
приведенной погрешности измерения, %: | |
|
- вызванной изменением температуры от | |
|
нормальной на каждые 10 °С | |
|
- силы или напряжения постоянного | |
|
тока |
±1,5 |
|
- среднеквадратического значения силы | |
|
или напряжения переменного тока |
±2,5 |
|
- сопротивления постоянному току |
±2,5 |
|
- вызванной воздействием повышенной | |
|
влажности до 90 % при температуре | |
|
плюс 25 °С | |
|
- силы или напряжения постоянного | |
|
тока |
±1,5 |
|
- среднеквадратического значения силы | |
|
или напряжения переменного тока |
±2,5 |
|
- сопротивления постоянному току |
±2,5 |
|
- вызванной изменением вспомогательного | |
|
питания от нормального (4,5 В) до 5,0 В: | |
|
- силы или напряжения постоянного | |
|
тока |
±1,5 |
|
- среднеквадратического значения силы | |
|
или напряжения переменного тока |
±2,5 |
|
- сопротивления постоянному току |
±2,5 |
|
Время установления показаний, с, не более |
4 |
|
Масса, кг, не более |
2,0 |
|
Г абаритные размеры (длина х ширина х |
250x200x100 |
|
высота), мм, не более | |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: | |
|
- диапазон рабочих температур, °С: | |
|
- при измерении напряжения или силы | |
|
постоянного или переменного тока |
от -30 до +50 |
|
- при измерении сопротивления | |
|
постоянному току |
от -20 до +45 |
|
- относительная влажность воздуха | |
|
при 25 °С, %, не более |
90 |
наносится на лицевую панель приборов методом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийКомплектность приведена в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Ампервольтметр |
ЭК2346-1 |
1 шт. |
|
Соединительный проводник |
5ПБ.510.089 -02;-03 или -04;-05 |
2 шт. |
|
Элемент А316 или батарея 3R12 |
- |
3 шт. или 1 шт. |
|
Паспорт |
3ПБ.349.105 ПС |
1 экз. |
|
Руководство по эксплуатации (на диске) |
3ПБ.349.105 РЭ |
1 экз. |
Приведены в разделах 3-6 3ПБ.349.105 РЭ «Ампервольтомметр ЭК2346. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ампервольтомметрам ЭК2346-1ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 10374-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 7. Особые требования к многофункциональным приборам»;
ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;
ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 2-6. Частные требования. Медицинское оборудование для диагностики в лабораторных условиях»;
ГОСТ 8.409-81 «ГСИ. Омметры. Методы и средства поверки»;
ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»;
ТУ 4224-001-05798317-96 «Ампервольтметр ЭК2346. Технические условия».
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644046, г. Омск, пр. Карла Маркса, 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрГосударственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Уникальный номер записи в реестре аккредитованных лиц № 30051-11.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 132
Лист № 1
Всего листов 6
Регистрационный № 80918-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы аналоговые щитовые ЭА2258М, ЭВ2259М
Назначение средства измеренийПриборы аналоговые щитовые ЭА2258М, ЭВ2259М (далее по тексту - приборы) предназначены для измерений силы и напряжения переменного тока.
Описание средства измеренийПриборы относятся к аналоговым показывающим приборам непосредственного или трансформаторного включения.
Принцип действия приборов основан на сочетании магнитоэлектрической системы и выпрямительного устройства, совокупность которых позволяет измерять силу и напряжение переменного тока. Принцип действия магнитоэлектрической системы основан на перемещении подвижной части измерительного механизма вследствие взаимодействия магнитного поля постоянного магнита и проводника с током.
Приборы выполнены в диэлектрических пластмассовых корпусах и предназначены для монтажа на вертикальном щите.
Приборы выпускаются в следующих модификациях:
-
- ЭА2258М, ЭВ2259М - однодиапазонные;
-
- ЭА2258М-1 - однодиапазонные, перегрузочные;
-
- ЭА2258М-10 - двухдиапазонные.
Общий вид приборов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.

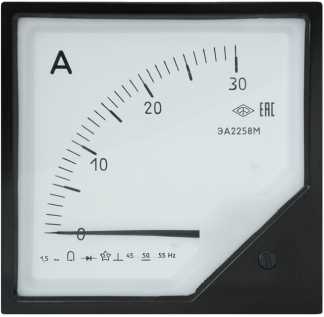

Рисунок 1 - Общий вид приборов ЭА2258М, ЭА2258М-1, ЭА2258М-10
Рисунок 2 - Общий вид приборов ЭВ 2259М
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Место нанесения знака поверки
Таблица 1 - Метрологические характеристики приборов ЭА2258М
|
Наименование характеристики |
Значение | ||
|
Модификация |
ЭА2258М |
ЭА2258М-1 |
ЭА2258М-10 |
|
Верхний предел диапазона измерений Хк, А:
|
1; 2; 5; 5^3 10; 20; 30; 50 1; 2; 5; 5^3 |
1; 2; 5; 5^3 |
1; 2; 5; 5^3 |
|
Коэффициент перегрузки Кп |
— |
2; 3; 5 |
2; 3; 5 |
|
Диапазон показаний:
|
от 0 до Хк |
от 0 до Хк от Хк до ХкКп |
от 0 до Хк от Хк до ХкКп от 0 до 0,2-Хк |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты измеряемого сигнала, Г ц |
50; 400; 1000 |
|
Пределы допускаемой основной приведенной (нормирующее значение - Хк) погрешности измерений,% |
±1,5 |
|
Пределы допускаемой основной приведенной (нормирующее значение - КцХк) погрешности измерений в перегрузочной части шкалы,% |
±10 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений, в долях пределов основной погрешности: - от изменения положения относительно нормального в любом направлении на 5° |
0,5 |
|
- от изменения частоты измеряемого сигнала в диапазоне рабочих частот |
0,5 |
|
- от изменения температуры окружающего воздуха в диапазоне условий эксплуатации на каждые 10 °С |
0,8 |
|
- от изменения относительной влажности воздуха от нормальной до верхнего предела диапазона условий эксплуатации |
1,0 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Примечание - При включении через измерительный трансформатор шкала приборов | |
|
оцифрована в значениях первичного тока измерительного трансформатора. | |
Таблица 2 - Метрологические характеристики приборов ЭВ2259М
|
Наименование характеристики |
Значение |
|
Модификация |
ЭВ2259М |
|
Верхний предел диапазона измерений Хк, В:
|
100; 220; 250; 380; 500; 600 100; 110; 120; 127; 200; 220; 230 |
|
Диапазон показаний |
от 0 до Хк; от 0,80Хк до 1,25-Хк |
|
Номинальное значение частоты измеряемого сигнала, Г ц |
50; 400; 1000 |
|
Пределы допускаемой основной приведенной (нормирующее значение - Хк) погрешности измерений для приборов с диапазоном показаний от 0 до Хк,% |
±1,5 |
|
Пределы допускаемой основной приведенной (нормирующее значение - 2,05-Хк) погрешности измерений для приборов с диапазоном показаний от 0,80Хк до 1,25-Хк,% |
±1,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности измерений, в долях пределов основной погрешности:
на каждые 10 °С
|
0,5 0,5 0,8 1,0 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Примечание - При включении через измерительный трансформатор шкала приборов оцифрована в значениях первичного напряжения измерительного трансформатора. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон частот измеряемого сигнала, Г ц |
от 45 до 55; от 360 до 440; от 900 до 1100 |
|
Падение напряжения на входных зажимах приборов ЭА2258М, мВ, не более |
250 |
|
Ток полного отклонения приборов ЭВ2259М, мА, не более |
7,0 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
120 |
|
- длина |
120 |
|
- ширина |
115 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -30 до 50 |
|
- относительная влажность | |
|
при температуре +30 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
60000 |
наносится на шкалу приборов методом трафаретной печати вне зоны отсчета показаний и на эксплуатационную документацию типографским способом.
Лист № 5
Всего листов 6 Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор |
— |
1 шт. |
|
Комплект крепежный |
— |
1 шт. |
|
Руководство по эксплуатации |
3ПБ.329.233 РЭ |
1 экз. |
|
Паспорт |
3ПБ.329.233 ПС |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам аналоговым щитовым ЭА2258М, ЭВ2259МГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.;
ТУ 4223-038-71064713-2007 Приборы аналоговые щитовые ЭА2258М, ЭВ2259М. Технические условия;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Росстандарта от 29 мая 2018 г. № 1053;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденная приказом Росстандарта от 14 мая 2015 г. № 575.
ПравообладательАкционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644046, г. Омск, пр. Карла Маркса, 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644046, г. Омск, пр. Карла Маркса, 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 132
Лист № 1 Регистрационный № 71416-18 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

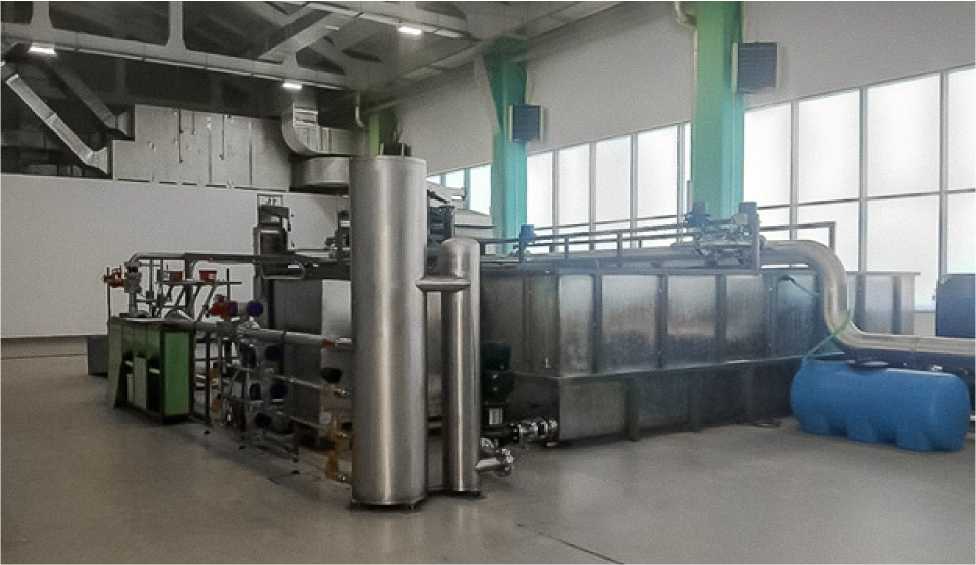

Установки поверочные Эрмитаж
Назначение средства измерений
Установки поверочные Эрмитаж предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема жидкости в потоке.
Описание средства измерений
Принцип действия установок поверочных Эрмитаж основан на воспроизведении массового и объемного расходов, массы и объема жидкости в потоке, создаваемых с помощью насосных агрегатов, гидравлического тракта, системы управления, регулирования, сбора и обработки информации и измерении расхода и количества протекающей жидкости средствами измерений.
Установки поверочные Эрмитаж состоят из средств измерений массового и/или объемного расходов, массы и/или объема протекающей жидкости, средств измерений температуры и давления измеряемой среды, средств измерений (опционально): плотности измеряемой среды, давления, температуры влажности окружающей среды, а также накопительного резервуара с системой (опционально) подогрева и/или охлаждения и поддержания заданной температуры, системы подготовки, подачи и стабилизации расхода измеряемой среды, измерительных линий, системы управления, регулирования, сбора и обработки информации. Так же по отдельному заказу могут быть укомплектованы калибраторами температуры для имитации температуры и разницы температур измеряемой среды, дополнительной системы деаэрации измеряемой среды.
В качестве средств измерений массового и объемного расходов, массы и объема жидкости в потоке в составе установок поверочных Эрмитаж применяются: весоизмерительные устройства на базе весов и/или датчиков весоизмерительных тензорезисторных фирмы «Mettler-Toledo (Albstand) Gmbh», фирмы «Sartorius Mechatronics T&H GmbH», фирмы «Hottinger Baldwin Messtechnik GmbH» (HBM), фирмы «Radwag wagi elektroniczne», фирмы ЗАО «ВИК «Тензо-М», расходомеры (в том числе расходомеры-счетчики, расходомеры, преобразователи массового и/или объемного расхода жидкости) фирмы «Siemens Flow Instruments A/S», фирмы «Siemens S.A.S», фирмы «Endress+Hauser Flowtec AG», фирмы «Endress+Hauser GmbH + Co. KG», фирмы «Krohne Altometer», фирмы «KROHNE Ltd», фирма «Emerson Process Management», фирмы ЗАО «Взлет», трубопоршневые установки и компакт-пруверы производства Daniel Measurement and Control, Inc., ООО «СИСТЕМЫ НЕФТЬ И ГАЗ БАЛТИЯ», ООО «НПП «Нефтегазинжиниринг». В качестве средств измерений и имитации температуры измеряемой среды могут применяться калибраторы температуры фирмы «ООО НПП «ЭЛЕМЕР», фирмы «WIKA Alexander Wiegand SE & Co. KG», фирмы «Fluke Corporation, Hart Scientific Division», США.
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и расходомеры установки. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весоизмерительное устройство.
Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.
Установки поверочные Эрмитаж выпускаются в следующих модификациях А, B и С, отличающихся диапазонов воспроизводимых расходов, классом точности и составом средств измерений, а так же стационарным или транспортируемым (мобильным) исполнением.
Маркировка установок поверочных Эрмитаж обозначается следующим образом:
|
-X |
-XX |
-X |
-XX |
-XXX |
-XXXX |
-XXX |
-X |
-X |
-X |
-X |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 - класс точности:
А - в состав установки входят весоизмерительные устройства или трубопоршневая установка, или компакт-прувер и расходомеры;
В - в состав установки входят весоизмерительные устройства или трубопоршневая установка, или компакт-прувер и расходомеры;
С - в состав установки входят расходомеры.
-
2 - Модификация установки:
ВУ - установка на базе весовых устройств;
ТП - установка на базе трубопоршневой установки;
КП - установка на базе компакт-прувера;
00 - при отсутствии в составе весовых устройств, трубопоршневой установки, компакт-прувера.
-
3 - Исполнение установки:
С - стационарное;
Т - транспортируемое (мобильное) исполнение.
-
4 - Тип расходомеров или расходомеров счетчиков, применяемых в качестве средств измерений:
МР - расходомеры массовые;
ОР - расходомеры объемные.
-
5 - максимальный воспроизводимый расход при применении составе весовых устройств, трубопоршневой установки, компакт-прувера, т/ч (м3/ч), при отсутствии составе весовых устройств, трубопоршневой установки, компакт-прувера указывают «000»;
-
6 - максимальный воспроизводимый расход при применении в составе расходомеров, т/ч (м3/ч).
-
7 - Максимальная температура измеряемой среды, °С.
-
8 - Измеряемая среда:
В - вода;
С - водо-гликолевая смесь.
-
9 - Тип автоматизации:
П - полная автоматизация;
Ч - частичная автоматизация.
-
10 - Наличие системы подогрева и/или охлаждения и поддержания заданной температуры измеряемой среды:
1 - входит в состав установки;
0 - отсутствует в составе установки.
-
11 - Наличие дополнительной системы деаэрации измеряемой среды:
1 - входит в состав установки;
0 - отсутствует в составе установки.
Рисунок 1 - Общий вид установок поверочных Эрмитаж
Пломбировка установок поверочных Эрмитаж осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу. Средства измерений условий окружающей и измеряемой сред пломбируются в соответствии с описанием типа на конкретное средство измерений. Места пломбирования фланцевых соединений расходомеров установок поверочных Эрмитаж приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения расходомеров установок поверочных Эрмитаж
Знак утверждения типа наносится на маркировочную табличку, закрепленную на лицевой части коммутационного шкафа системы управления, регулирования, сбора и обработки информации в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Программное обеспечение
установок поверочных Эрмитаж автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем измерений, управления и регулирования.
Лист № 4 Всего листов 6 Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Эрмитаж ПО |
|
Номер версии (идентификационный номер) ПО |
не ниже1.0хх |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение установок поверочных Эрмитаж универсально для всех исполнений. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Программное обеспечение не влияет на метрологические характеристики установок поверочных Эрмитаж
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 |
3 | |
|
Диапазон воспроизводимых расходов, т/ч (м3/ч), при применении в качестве средств измерений:
|
от 0,001 до 2000 от 0,001 до 4000 | ||
|
Класс точности установки |
А |
В |
C |
|
Пределы допускаемой относительной погрешности установок при измерении массы, объема, массового и объемного расхода жидкости*, %, (±): при применении весоизмерительных устройств, трубопоршневой установки, компакт-прувера и температуре измеряемой среды от +10 до +30 °С включительно от +30 до +90 °С |
от 0,04 до 0,055 от 0,06 до 0,08 |
от 0,06 до 0,075 от 0,080 до 0,099 | |
|
Пределы допускаемой относительной погрешности установок при измерении объемного расхода и объема жидкости*, %, (±): при применении расходомеров объемных и температуре измеряемой среды от +10 до +30 °С включительно от +30 до +90 °С |
от 0,15 до 0,5 от 0,2 до 0,65 | ||
|
Пределы допускаемой относительной погрешности установок при измерении массового и объемного расхода, массы и объема жидкости*, %(±): при применении расходомеров массовых и температуре измеряемой среды от +10 до +30 °С включительно от +30 до +90 °С |
от 0,065 до 0,1 от 0,075 до 0,12 | ||
|
Диапазон температуры измеряемой среды в ре жиме имитации при помощи термостатов, оС |
от +5 до +200 | ||
|
Абсолютная погрешность задания температуры измеряемой среды в режиме имитации при помощи термостатов, оС |
±0,2 | ||
* — конкретное значение указывается в руководстве по эксплуатации
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный диаметр поверяемых средств измерений |
от DN 2 до DN 600 |
|
Количество одновременно поверяемых средств измерений, штук |
от 1 до 200 |
|
Измеряемая среда |
питьевая вода по СанПиН 2.1.4.1074-2001 или |
|
Температура измеряемой среды, оС |
водо-гликолевая смесь от +10 до +90 |
|
Давление измеряемой среды, МПа |
от 0,1 до 1 |
|
Параметры электрического питания: Напряжение питания, В |
380 ± 38; 220 ±22 |
|
Частота, Гц |
50 ±! |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +40 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы установки, лет |
15 |
|
Средняя наработка на отказ, ч, |
20000 |
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Установка поверочная Эрмитаж |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 0728-1-2018 |
1 экз. |
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к установкам поверочным Эрмитаж
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256;
ТУ 4213-001-31096850-2018 Установки поверочные Эрмитаж. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «АКТЕК» (ООО «АКТЕК»)
ИНН 7802551090
Адрес: 197342, г. Санкт-Петербург, вн. тер. г. муниципальный округ Ланское, ул. Сер-добольская, д. № 64, литера Ж, пом. 1-Н, ком. 3
Телефон: +7 (812) 448-61-72
E-mail: ooo.aktek@bk.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088 г. Казань, ул. 2-я Азинская, д. 7А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 132
Лист № 1
Всего листов 4
Регистрационный № 52068-12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители динамического модуля упругости грунтов Zorn ZFG
Назначение средства измеренийИзмерители динамического модуля упругости грунтов Zorn ZFG (далее - измерители) предназначены для определения динамического модуля упругости (несущей способности) грунта и оснований дорог методом штампа, имитирующим проезд автомобиля по дорожному покрытию, согласно основным положениям стандарта СТ СЭВ 5497-86.
Описание средства измеренийИзмерители состоят из механического ударного устройства и электронного блока. Принцип работы измерителей заключается в измерении амплитуды полной осадки (перемещения) S грунта под круглым штампом (платформой, плитой), при воздействии на него ударной силы (нагрузки) F. Во время удара электронный блок измерителя автоматически записывает сигнал с датчика перемещения. Одновременно с этим, микропроцессор производит двойное интегрирование сигнала ускорения, и вычисляет амплитуду осадки грунта. По формуле, связывающей измеренную величину амплитуды полной осадки (перемещения) S грунта и ударную силу (нагрузку) F, в электронном блоке вычисляется динамический модуль упругости Evd, характеризующий деформативность грунта.
Измерители выпускаются в двух модификациях: Zorn ZFG 3.0 GPS и Zorn ZFG 3000 GPS. Модификации измерителей отличаются конструкцией электронных блоков и их функциональностью. Обе модификации имеют возможность работы с нагрузочными механизмами 10 кг и 15 кг.
Внешний вид измерителей представлен на рисунке 1 и 2.
Рисунок 1 - Zorn ZFG 3.0 GPS
Рисунок 2 - Zorn ZFG 3000 GPS
Место пломбирования от несанкционированного доступа расположено на задней стороне электронного блока на винте крепления корпуса. Это место одновременно является местом нанесения оттиска клейма при поверке (рисунок 3).
Место клеймения
Рисунок 3 - Место пломбирования и клеймения
Исполнительный код программного обеспечения измерителя храниться в постоянном запоминающем устройстве и в энергонезависимой памяти данных, которые находятся на одном кристалле микроконтроллера. Защита этих областей осуществляется на стадии программирования кристалла установкой ячеек защиты. После программирования этих ячеек, доступ к метрологически значимой части программного обеспечения прекращается.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С.
|
Идентификационные данные ПО измерителей по МИ 3286-2010: | ||||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Zorn ZFG 3.0 GPS |
Z30 V10.txt |
V1.0 |
968E |
CRC16 |
|
Zorn ZFG 3000 GPS |
Z3000 V10.txt |
V1.0 |
BB68 |
CRC16 |
Метрологические и технические характеристики
|
Наименование характеристик |
Масса падающего груза | |
|
10 кг |
15 кг | |
|
Диапазон измерения динамического модуля упругости, МН/м2 |
от 5 до 70 |
от 70 до 105 |
|
Диапазон измерения перемещения штампа, мм |
от 0,3 до 5,0 | |
|
Максимальная сила воздействия штампа, кН |
7,09 |
10,62 |
|
Пределы допускаемой относительной погрешности измерения динами- |
± 1,5 | |
|
ческого модуля упругости, % |
А , | |
|
Пределы допускаемой абсолютной погрешности перемещения штампа, мм |
± 0,02 | |
|
Питание прибора от источника постоянного тока напряжением, В |
от 4,8 до 6,0 | |
|
Рабочий диапазон температур окружающего воздуха модификации, °С: | ||
|
- Zorn ZFG 3.0 GPS |
от 0 до 40 | |
|
- Zorn ZFG 3000 GPS |
от 0 до 50 | |
|
Габаритные размеры, мм, не более: | ||
|
- устройства нагрузки и пластины |
1300x400 | |
|
- измерительный блок модификации Zorn ZFG 3.0 GPS |
100x210x40 | |
|
- измерительный блок модификации Zorn ZFG 3000 GPS |
300x270x170 | |
|
Масса устройства нагрузки и пластины, кг, не более |
35 |
40 |
|
Масса измерительного блока модификации, кг, не более: | ||
|
- Zorn ZFG 3.0 GPS |
1 | |
|
- Zorn ZFG 3000 GPS |
5 | |
наносится типографским способом на титульном листе руководств по эксплуатации и методом фрезерования на механическом ударном устройстве
Комплектность средства измеренийИзмерители динамического модуля упругости грунтов Zorn ZFG модификации Zorn ZFG 3.0 GPS электронный блок поставляются в 3х различных комплектациях:
-
1. в переносной сумке
-
2. в кейсе
-
3. с принтером (в комплекте с кейсом)
Комплект поставки Zorn ZFG 3.0 GPS
1
2
3
Измеритель динамического модуля упругости грунтов Zorn ZFG 3.0 GPS
X
X
X
Устройство нагрузки 10 и 15 кг (в зависимости от заказа)
X
X
X
Нагрузочная плита
X
X
X
Соединительный кабель
X
X
X
Карта SD (мин. 1 гигабайт)
X
X
X
Руководство по эксплуатации с методикой поверки
X
X
X
Протокол калибровок
X
X
X
Переносная сумка
X
Кейс (в комплекте с отверткой)
X
X
Принтер, блок питания, кабель для принтера, запасной рулон термобумаги
X
Измерители динамического модуля упругости грунтов Zorn ZFG модификации Zorn
ZFG 3000 GPS поставляется в следующей комплектации:
|
Комплект поставки Zorn ZFG 3000 GPS |
Количество |
Примечание |
|
Измеритель динамического модуля упругости грунтов Zorn ZFG 3000 GPS |
1 | |
|
У стройство нагрузки 10 и 15 кг |
1 |
(в зависимости от заказа) |
|
Нагрузочная плита (300 мм) с интегрированным датчиком подключения кабеля |
1 | |
|
SD-Карта (мин. 1Гб) |
1 | |
|
USB устройство для считывания SD-Карт |
1 |
(в зависимости от заказа) |
|
Программное обеспечение Zorn ZFG 3000 GPS (Диск) |
1 |
(в зависимости от заказа) |
|
Зарядное устройство ES18E12-P1J |
1 | |
|
12В зарядное автомобильное устройство |
1 | |
|
Руководство по эксплуатации с методикой поверки |
1 | |
|
Протокол калибровки |
1 |
(в зависимости от заказа) |
содержатся в руководствах по эксплуатации «Измерители динамического модуля упругости грунтов Zorn ZFG 3.00 GPS» и «Измерители динамического модуля упругости грунтов Zorn ZFG 3000 GPS».
Нормативные и технические документы устанавливающие требования к измерителям динамического модуля упругости грунтов Zorn ZFGМИ 2060-90 ГСИ. «Государственная поверочная схема для средств измерений длины в диапазоне 1-10-6... 50 м и длин волн в диапазоне 0,2 ... 50 мкм»;
Техническая документация фирмы изготовителя «Измерители динамического модуля упругости грунтов Zorn ZFG».
ИзготовительZORN INSTRUMENTS GmbH & Co. KG
Адрес: 35976, Германия, Штендаль, Бенцштрассе 1 (39576, Germany, Stendal, Benzstr. 1) Телефон +49 (3931) 2522730, факс +49 (3931) 25227310 www.zorn-instruments.de, e-mail: info@zorn-instruments.de
Испытательный центрГосударственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ГЦИ СИ ФБУ «Челябинский ЦСМ») Адрес:454048, г. Челябинск, ул. Энгельса, д. 101
Телефон, факс (351) 232-04-01,
е-mail: stand@chel.sumet.ru
Уникальный номер записи в реестре аккредитованных лиц № 30059-10.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
25 января 2023 г.
№ 132_____
Москва
О внесении изменений в сведения об утверяеденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
за собой.
-
4. Контроль за исполй^шдадетШаддаВДВДМВДЙ^
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Е.Р .Лазаренко
Сертификат: 646070CB8580659469A85BF6D1B138CO
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\______—_______
