№1250 от 23.05.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 560314
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (6)
Приказы по основной деятельности по агентству Вн. Приказ № 1250 от 23.05.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению
Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346,
средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:
1. Продлить срок действия утвержденных
типов средств измерений,
окончания
указанных в приложении, на последующие 5 лет с даты предыдущего установленного срока их действия.
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
3. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
4. ФГБУ «ВНИИМС» внести соответствующие
измерений,
изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
5. Контроль за исполнением настоящего приказа оставляю за собой.
Л \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель Руководителя
Е.Р.Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « 23 » 1^ая_____ 2О24 г. № _^50
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |

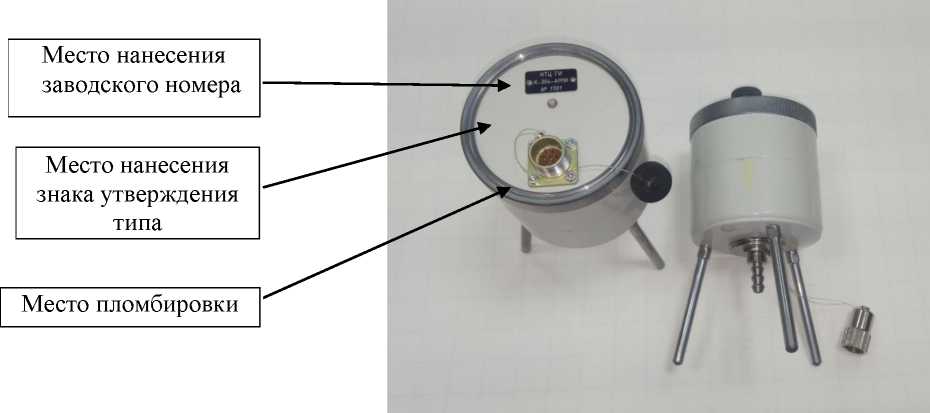

Микробарометры дифференциальные измерительные эталонные |
К-304-АМ1И |
75195-19 |
Общество с ограниченной ответственностью Научнотехнический центр «Геофизические измерения» (ООО НТЦ ГИ), г. Новосибирск |
03.06.2029 | |
|
2. |
Фурье-спектрометры |
ФТ |
75936-19 |
Общество с ограниченной ответственностью Научнопроизводственная фирма «СИМЕКС» (ООО НПФ «СИМЕКС»), г. Новосибирск |
22.08.2029 | |
|
3. |

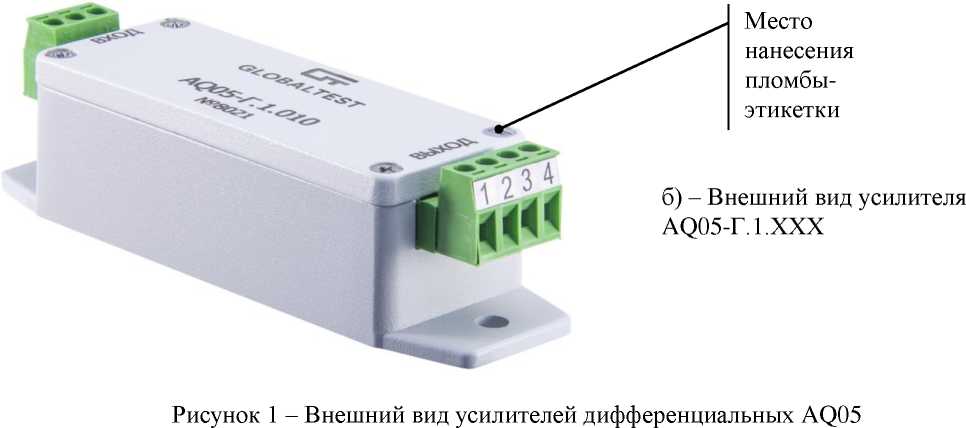

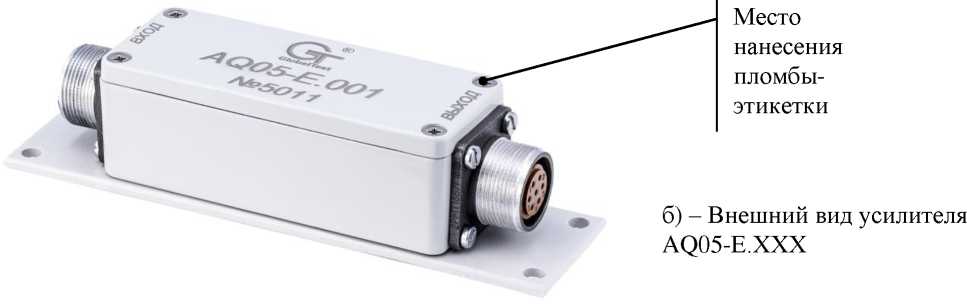

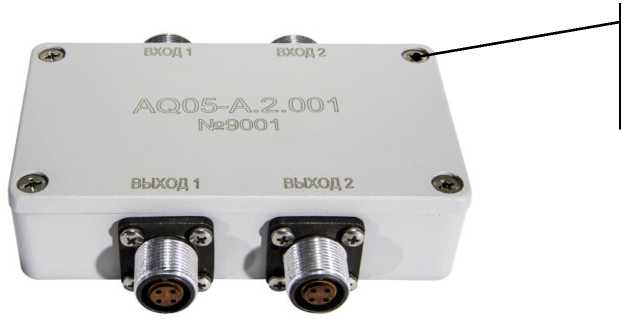

Усилители заряда дифференциальные |
AQ05 |
75312-19 |
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров |
21.06.2029 |
|
4. |
Стенды регулировки углов установки колес |
«Зенит-ЗВ» |
75950-19 |
Общество с ограниченной ответственностью Научнопроизводственное объединение «Компания СИВИК» (ООО НПО «Компания СИВИК»), г. Омск |
22.08.2029 | |
|
5. |

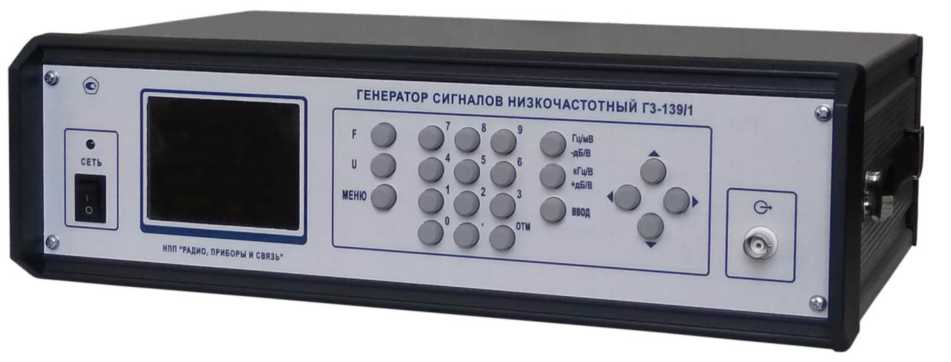

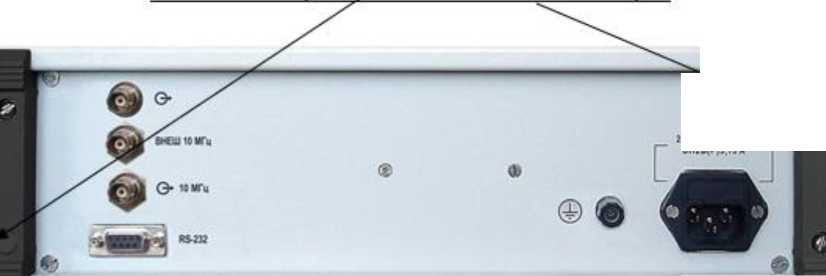

Генераторы сигналов низкочастотные |
Г3-1З9/1 |
75830-19 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»), г. Нижний Новгород |
20.08.2029 | |
|
6. |

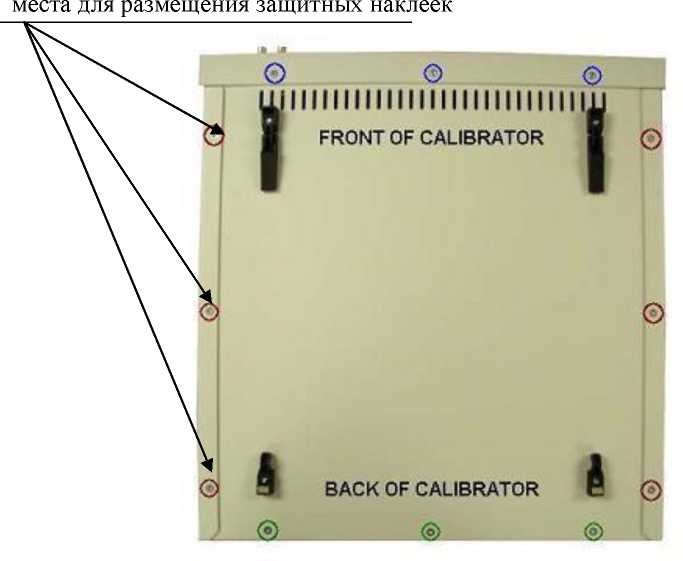

Калибраторы многофункциональные |
3010R, 3041R, 3041TR, 3050R, 3050TR, lOOOR, lOOOTR |
57747-14 |
Фирма «Transmille Ltd.», Великобритания |
31.05.2029 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» мая 2024 г. № 1250
Лист № 1
Всего листов 4
Регистрационный № 75936-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фурье-спектрометры ФТ
Назначение средства измеренийФурье-спектрометры ФТ (далее - спектрометры) предназначены для измерений положения пиков пропускания и поглощения на шкале волновых чисел, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в ближней и средней инфракрасной области в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере Государственного регулирования обеспечения единства измерений).
Описание средства измеренийПринцип действия спектрометров основан на использовании двухлучевого сканирующего интерферометра «двойной кошачий глаз» (ДКГ) для разделения исследуемого излучения на составляющие. Поток излучения от инфракрасного источника с помощью входящей оптической схемы преобразуется в сходящийся кольцевой пучок и фокусируется на входном отверстии интерферометра, состоящего из сферических зеркал и подвижного светоделителя. Поток излучения, пройдя ряд отражений в интерферометре, попадает на светоделитель и интерферирует. Затем с помощью оптической системы ДКГ поток излучения выходит через отверстие интерферометра, попадает в систему зеркал и преобразуется в параллельный пучок, который проходит через кюветное отделение и собирается в фотоприемнике. Интерферограмма регистрируется в виде конечного числа значений сигнала, снимаемых с фотоприемника, преобразуемых аналого-цифровым преобразователем (АЦП) в цифровой код. Аналого-цифровое преобразование осуществляется через равные интервалы оптической разности хода. Зарегистрированная интерферограмма передается в цифровом виде в персональный компьютер через интерфейс USB, где над ней осуществляется обратное Фурье-преобразование для получения спектра в шкале волновых чисел или длин волн.
Спектрометры состоят из основного блока, включающего источник инфракрасного (ИК) излучения, оптическую систему, интерферометр, кюветное отделение, фотоприемник, АЦП, и персонального компьютера.
Спектрометры выпускаются в следующих модификациях: ФТ-801, ФТ-803, ФТ-805, которые отличаются дополнительными функциями и габаритными размерами.
Спектрометры могут комплектоваться набором дополнительных устройств: ИК-микроскопом, универсальными приставками однократного и многократного нарушенного полного внутреннего отражения, приставками зеркально-диффузного отражения, кюветой для анализа газообразных веществ, фокусирующими приставками и др.
Каждый экземпляр спектрометра имеет серийный номер, расположенный на табличке на и наносится
задней панели спектрометров. Серийный номер имеет цифровой формат травлением, гравированием, типографским или иным пригодным способом.

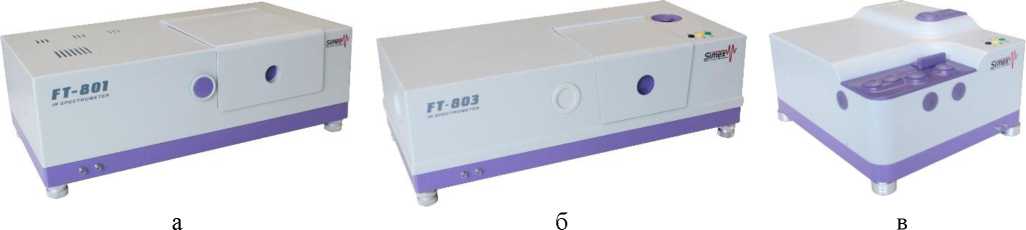

Общий вид спектрометров представлен на рисунке 1.
Рисунок 1 - Общий вид Фурье-спектрометров ФТ: а) ФТ-801; б) ФТ-803; в) ФТ-805
Пломбирование спектрометров не предусмотрено.
Программное обеспечениеСпектрометр работает под управлением программного обеспечения (ПО), позволяющего проводить регистрацию спектров, их обработку, визуализацию, сохранение в стандартных форматах, печать, качественный и количественный анализ.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ZaIR 3.5 |
|
Номер версии (идентификационный номер) ПО |
не ниже 877 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
ФТ-801 |
ФТ-803 |
ФТ-805 | |
|
Спектральный диапазон, см-1 |
от 470 до 5700 | ||
|
Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1: | |||
|
- по парам воды в атмосфере на волновом числе 1554,35 см-1 |
± 0,05 | ||
|
- по мере волнового числа |
± 1,0 | ||
|
Предел допускаемого среднего квадратического отклонения измерений положения пика паров воды в атмосфере на волновом числе 1554,35 см-1, см-1 |
0,02 | ||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значения для модификаций | ||
|
ФТ-801 |
1 ФТ-803 |
ФТ-805 | |
|
Спектральное разрешение, см-1 |
0,5; 1; 2; 4; 8 | ||
|
Неравномерность линии 100 % пропускания в стандартных | |||
|
условиях* в средней части спектрального диапазона (от |
0,2 | ||
|
2050 см-1 до 2150 см-1), %, не более | |||
|
Уровень шумов линии 100 % пропускания в стандартных | |||
|
условиях* в средней части спектрального диапазона (от |
0,005 | ||
|
2050 см-1 до 2150 см-1), %, не более | |||
|
Время установления рабочего режима, мин, не более |
30 | ||
|
Габаритные размеры, мм, не более | |||
|
- высота |
205 |
215 |
215 |
|
- ширина |
315 |
320 |
345 |
|
- длина |
560 |
635 |
385 |
|
Масса, кг, не более |
16 |
18 |
14 |
|
Параметры электрического питания: | |||
|
- напряжение переменного тока, В |
от 198 до 242 | ||
|
- частота переменного тока, Гц |
50 ± 1 | ||
|
Потребляемая мощность, ВА, не более |
150 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от +15 до +25 | ||
|
- относительная влажность, %, не более |
80 | ||
|
Средний срок службы, лет, не менее |
10 | ||
|
* Спектральное разрешение 4 см 1, время регистрации спектра пропускания 1 |
мин | ||
наносится на боковую панель спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Фурье-спектрометр |
ФТ |
1 шт. |
|
Компакт-диск с программным обеспечением |
ZaIR 3.5 |
1 шт. |
|
Кабель USB интерфейса |
- |
1 шт. |
|
Кабель сетевого питания |
- |
1 шт. |
|
Вставка плавкая 2 А |
- |
2 шт. |
|
Сумка или ящик упаковочный |
- |
1 шт. |
|
Руководство по эксплуатации |
ФСВЕ.443430.005.01.03.05РЭ |
1 экз. |
|
Формуляр |
ФСВЕ.443430. 005.01.03.05ФО |
1 экз. |
|
Методика поверки |
МП 113-251-2018 |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 4434-805-59962935-2019 «Фурье-спектрометр ФТ. Технические условия».
ИзготовительОбщество с ограниченной ответственностью научно-производственная фирма
«СИМЕКС» (ООО НПФ «СИМЕКС»)
ИНН 5408185220
Адрес: 630055, г. Новосибирск, ул. Мусы Джалиля, д. 3/1, оф.709-717
Телефон: 8(383) 332-00-51, 332-00-53, 332-00-54
Web-сайт: www.simex-ftir.ru
E-mail: simex@simex-ftir.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научно
исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» мая 2024 г. № 1250
Лист № 1
Всего листов 7
Регистрационный № 75950-19
ОПИСАНИЕ ТИПА СРЕДСТВА И3МЕРЕНИЙ
Стенды регулировки углов установки колес «3eHUT-3D»
Назначение средства измеренийСтенды регулировки углов установки колес «3eHHT-3D» (далее по тексту - стенды) предназначены для измерений углов установки управляемых и неуправляемых колес и контроля основных параметров положения осей колес для любых типов легковых автомобилей.
Стенды обеспечивают измерение следующих параметров:
-
- углов развала колес;
-
- углов индивидуального схождения колес;
-
- углов продольного наклона оси поворота управляемых колес;
-
- углов поперечного наклона оси поворота управляемых колес.
Принцип действия стендов основан на обработке измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения.
Управление процессом измерений, обработка и выдача результатов измерений осуществляется с помощью входящего в комплект персонального компьютера со специальным программным обеспечением.
В память персонального компьютера загружена обновляемая база данных со значениями измеряемых параметров, установленными производителями различных моделей легковых автомобилей.
Стенды обеспечивают одновременный контроль углового положения в пространстве всех четырех колес легкового автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации с графическим отображением режимов контроля и технической
об угловом положении автоматической оценкой документации нормам.
Стенды состоят
колес
параметров на соответствие установленным в
из приборной стойки (кабинета), четырех колесных адаптеров со светоотражающими мишенями и колонны с балкой и двумя видеокамерами. Балка может перемещаться по высоте в зависимости от комплектации стенда.
Стенды выпускаются в следующих комплектациях: ТЛ2КС, ТЛ2КЛ, ТЛ2ПС, М2КС, М2ПС.

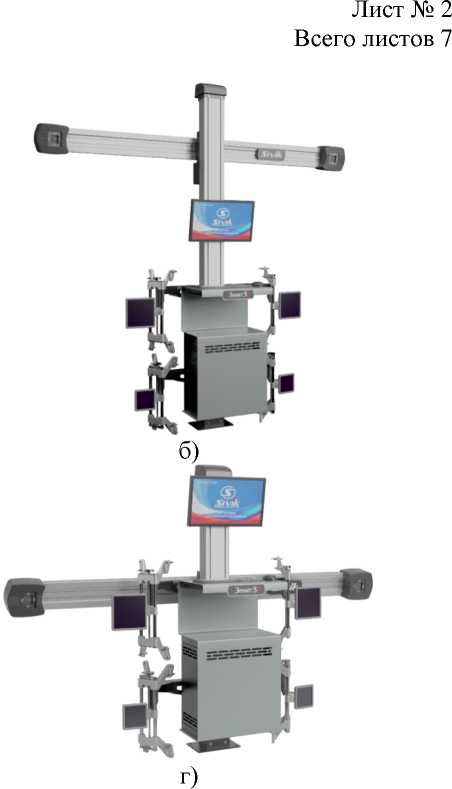

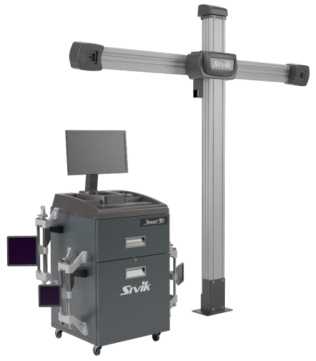

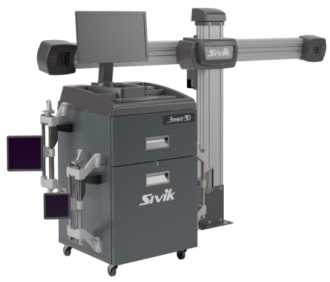

Общий вид стендов представлен на рисунке 1. Пломбирование стендов не предусмотрено.
а)
в)
а) - Комплектации ТЛ2КС и ТЛ2КЛ
б) - Комплектация ТЛ2ПС
в) - Комплектация М2КС
г) - Комплектация М2ПС
и с ун ок 1 - Общий вид стендов
Программное обеспечениеПрограммное обеспечение «Zenith-3D» (далее по тексту - ПО) разработано специально для стендов и предназначено для управления функциональными возможностями стендов, проведения измерений, обработки и отображения результатов измерений.
Метрологически значимая часть ПО выделена, хранится в отдельной библиотеке «ACore.dll».
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью стендов.
Таблица 1-
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Zenith-3D |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.5.0 |
|
Цифровой идентификатор ПО |
MD5: |
|
(метрологически значимой части - библиотеки «ACore.dll») |
c1efbb391721ff35 084913cc04ba9d59 |
Таблица 2-
|
Наименование характеристики |
Значение |
|
Углы развала колес:
|
от -13 до +13 ±3 |
|
Углы индивидуального схождения колес:
|
от -5 до +5 ±3 |
|
Углы продольного наклона оси поворота колес:
|
от -27 до +27 ±8 |
|
Углы поперечного наклона оси поворота колес:
|
от -27 до +27 ±8 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Комплектация | |||
|
ТЛ2КС ТЛ2КЛ |
ТЛ2ПС |
М2КС |
М2ПС | |
|
Значение | ||||
|
Параметры электрического питания: | ||||
|
- напряжение переменного тока, В |
от 207 до 257 | |||
|
- частота переменного тока, Гц |
от 49,8 до 50,2 | |||
|
Потребляемая мощность, Вт, не более |
600 | |||
|
Габаритные размеры, мм, не более: | ||||
|
- колонны с балкой с камерами: | ||||
|
- высота |
2790 |
- |
1700 |
- |
|
- длина |
2767 |
- |
2767 |
- |
|
- ширина |
350 |
- |
350 |
- |
|
- кабинет оператора со светоотражающими | ||||
|
мишенями и монитором: | ||||
|
- высота |
1649 |
- |
1649 |
- |
|
- длина |
1545 |
- |
1545 |
- |
|
- ширина |
992 |
- |
992 |
- |
|
- колонны с балкой с камерами и кабинетом | ||||
|
оператора консольным со светоотражающими | ||||
|
мишенями и монитором: | ||||
|
- высота |
- |
2790 |
- |
1700 |
|
- длина |
- |
2767 |
- |
2767 |
|
- ширина |
- |
632 |
- |
632 |
|
Масса, кг, не более |
24 |
15 | ||
|
Условия эксплуатации: | ||||
|
- температура окружающего воздуха, °С |
от +10 до +35 | |||
|
- относительная влажность, %, не более |
80 | |||
наносится на приборную стойку в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4- Комплектность средства измерений
|
Наименование |
Комплектация |
Примечание | ||||
|
ТЛ2КС |
ТЛ2КЛ |
ТЛ2ПС |
М2КС |
М2ПС | ||
|
Количество | ||||||
|
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
- |
|
Инструкция по монтажу |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
- |
|
Установочный комплект Microsoft Windows |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
оригинальная упаковка компьютерных комплектующих подлежит хранению |
|
Ключ продукта Microsoft Windows на бумажном носителе |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
для целей сервисного обслуживания |
|
Методика поверки ОЦСМ 050196-2018 МП |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
- |
|
Основные части конструкции | ||||||
|
Балка с камерами |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Колонна с приводом и опорой |
1 шт. |
1 шт. |
1 шт. |
- |
- |
- |
|
Колонна без привода с опорой |
- |
- |
- |
1 шт. |
1 шт. |
- |
|
Кронштейн балки |
- |
- |
- |
1 шт. |
1 шт. |
- |
|
Кожух в сборе (с подсветкой) |
1 шт. |
1 шт. |
- |
1 шт. |
- |
- |
|
Основание кожуха с подсветкой |
1 шт. |
1 шт. |
- |
1 шт. |
- |
- |
|
Кожух верхний |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Основание верхнего кожуха |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Уголок |
- |
- |
2 шт. |
2 шт. |
- | |
|
Кронштейн |
4 шт. |
4 шт. |
4 шт. |
4 шт. |
4 шт. |
- |
|
Кронштейн монитора навесной |
- |
- |
1 шт. |
- |
1 шт. |
- |
|
Кронштейн переходной |
- |
- |
4 шт. |
- |
4 шт. |
- |
|
Кронштейн для фиксаторов |
- |
- |
2 шт. |
- |
2 шт. |
- |
|
Колесный адаптер 12/24 передний |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
допускается поставка колесного адаптера с мишенью в сборе |
Продолжение таблицы 4
|
Наименование |
Комплектация |
Примечание | ||||
|
ТЛ2КС |
ТЛ2КЛ |
ТЛ2ПС |
М2КС |
М2ПС | ||
|
Количество | ||||||
|
Колесный адаптер 12/24 задний |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
допускается поставка колесного адаптера с мишенью в сборе |
|
Мишень передняя |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
допускается поставка колесного адаптера с мишенью в сборе |
|
Мишень задняя |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
допускается поставка колесного адаптера с мишенью в сборе |
|
Круг поворотный |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
- |
|
Упор педали тормоза |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Стопор для рулевого колеса автомобиля |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Противооткатные упоры |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
- |
|
Комплект для крепления основных частей конструкции |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
- |
|
Кабинет оператора | ||||||
|
Корпус кабинета оператора |
1 шт. |
1 шт. |
- |
1 шт. |
- |
- |
|
Опора колесная с тормозом |
2 шт. |
2 шт. |
- |
2 шт. |
- |
- |
|
Опора колесная без тормоза |
2 шт. |
2 шт. |
- |
2 шт. |
- |
- |
|
Кронштейн монитора |
1 шт. |
1 шт. |
- |
1 шт. |
- |
- |
|
Кабель удлинительный (1,8м) USB А вилка - А розетка |
2 шт. |
2 шт. |
- |
2 шт. |
- |
- |
|
Кронштейн |
2 шт. |
2 шт. |
- |
2 шт. |
- |
- |
|
Комплект для крепления частей кабинета оператора |
1 комплект |
1 комплект |
- |
1 комплект |
- |
- |
Продолжение таблицы 4
|
Наименование |
Комплектация |
Примечание | ||||
|
ТЛ2КС |
ТЛ2КЛ |
ТЛ2ПС |
М2КС |
М2ПС | ||
|
Количество | ||||||
|
Кабинет оператора консольный | ||||||
|
Корпус кабинета оператора |
- |
- |
1 шт. |
- |
1 шт. |
- |
|
Опора колесная с тормозом |
- |
- |
1 шт. |
- |
1 шт. |
- |
|
Периферийное оборудование | ||||||
|
Системный блок ПК |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Шнур сетевой 3х0,75 (1,5м) |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
- |
|
Клавиатура |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Манипулятор «мышь» |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Принтер USB |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
LCD-монитор 21,5" |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Кабель DVI |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
в зависимости от комплектности монитора |
|
Колонки звуковые (комплект) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Комплект соединительных проводов |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
- |
|
Электронный USB-ключ (HASP) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
в зависимости от исполнения может входить в состав системного блока |
|
Дополнительное оборудование (по заказу) | ||||||
|
Устройство калибровочное КС507 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
по заказу |
|
Уровень положения руля |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
по заказу |
|
Пульт дистанционного управления |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
по заказу |
|
USB-удлинитель |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
по заказу |
|
LCD-монитор 21,5" (дублирующий) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
по заказу |
приведены в разделе 5 «Использование стенда по назначению» руководства по эксплуатации.
к средству
«3eHUT-3D»
КС506.000.00 ТУ «Стенды регулировки углов установки колес комплектация ТЛ2КС, ТЛ2КЛ, ТЛ2ПС, М2КС, М2ПС. Технические условия».
Изготовительобъединение
Общество с ограниченной ответственностью Научно-производственное «Компания СИВИК»
(ООО НПО «Компания СИВИК»)
ИНН 5506057995
Адрес: 644076, г. Омск, пр-кт Космический, д. 109 А
Тел.: +7 (3812) 55-33-37
Web-сайт: http://www.sivik.ru
E-mail: sivik@sivik.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц. № RA.RU.311670.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» мая 2024 г. № 1250
Лист № 1
Всего листов 28
Регистрационный № 57747-14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR,
1000R, 1000TR
Назначение средства измеренийКалибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической ёмкости, индуктивности, частоты, электрической мощности, а также измерений напряжения и силы постоянного тока, сопротивления постоянному току.
Описание средства измеренийПринцип действия калибраторов основан на автоматическом управлениивстроенными источник напряжения переменного тока в генераторного типа, оснащены программой самодиагностики. В функции безопасности входит защита от поражения электрическим током.
прецизионными источниками сигналов, опорными из которых являются: постоянного тока, термоэлектрический преобразователь напряжения постоянный, набор резисторов, ёмкостей и индуктивностей.
Калибраторы являются микропроцессорными приборами
Конструктивно калибраторы выполнены в металлическом корпусе с пластмассовой передней панелью, имеют жидкокристаллическое табло индикации, органы управления на передней панели. Калибраторы моделей 3010R, 3041R, 3050R, 1000R выпускаются в стационарном исполнении. Калибраторы моделей 3041TR, 3050TR, 1000TR выпускаются в переносном исполнении.
Калибраторы обладают следующими дополнительными возможностями: функция подстройки (девиации) выходного параметра, поддержка интерфейса USB (опционально RS232), возможность установки в стойку (модели 3010R, 3041R, 3050R, 1000R).
Для расширения функциональных возможностей калибраторы могут комплектоваться встраиваемыми и внешними опциями.
Встраиваемые опции: SIMRC - имитация электрического сопротивления и электрической ёмкости; IND - воспроизведение индуктивности; FRQ - воспроизведения частоты с повышенной стабильностью; PRT - моделирование термометров сопротивления; SCP600, SCP350, SCP250 - модули для поверки осциллографов с полосой пропускания 600, 350, 250 МГц; PWRDDS, PWRSINE, PWR50 - воспроизведение мощности постоянного и переменного тока; PWM - воспроизведение скважности импульсов; INS - имитация сопротивления изоляции.
Внешние опции: EA001А - имитация термопар; ЕА002 - модуль для поверки токовых клещей; ЕА008 — измеритель пикоамперных токов и больших сопротивлений; ЕА013 -источник пикоамперных токов; ЕА3023 - модуль для поверки источников питания 60 В/3 А; EA3025А - модуль для поверки источников питания 100 В/60 А, ЕА3024 - усилитель напряжения, EA3012A - усилитель силы тока; ЕА015 - многоцелевая платформа.
Различные модели калибраторов идентичны по управлению и дизайну и отличаются друг от друга функциональными возможностями, метрологическими характеристиками, исполнением.
По заказу калибраторы могут поставляться с различным набором функциональных возможностей.
Внешний вид калибраторов 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR с указанием мест нанесения знака утверждения типа, серийный номеров представлен на рисунках 1-4.
Знак утверждения типа
Место этикетки с серийным номером

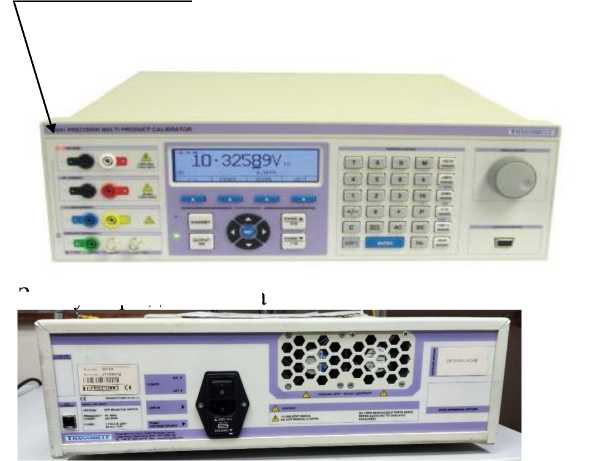

Рисунок 1 - Калибраторы многофункциональные 3010R, 3041R, 3050R, место нанесения знака утверждения типа и серийного номера
Знак утверждения типа
Рисунок 2 - Калибраторы многофункциональные 3041TR, 3050TR, место нанесения знака утверждения типа и серийного номера
Место этикетки с серийным номером

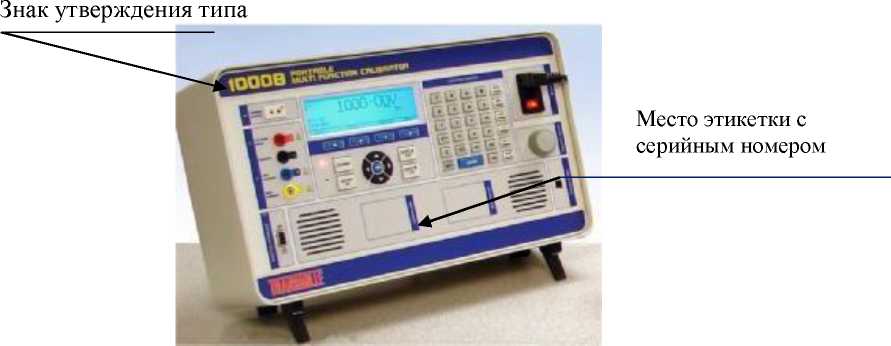

Рисунок 3 - Калибратор многофункциональный 1000R, место нанесения знака утверждения типа и серийного номера

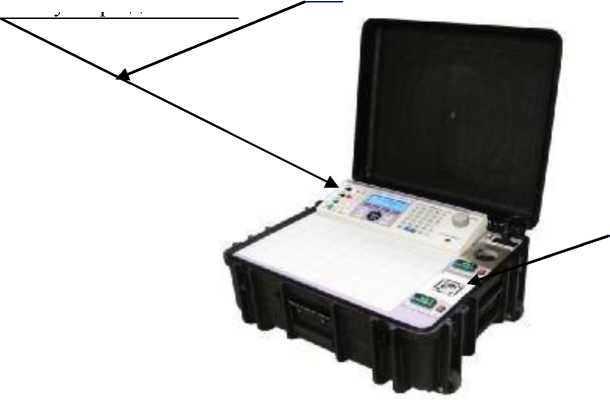

Рисунок 4 - Калибратор многофункциональный 1000TR, место нанесения знака утверждения типа и серийного номера
Серийный номер наносится на этикетку, выполненную типографским способом, на корпус калибраторов в виде наклейки. Формат нанесения серийного номера буквенноцифровой. Нанесение знака поверки на корпус комплексов не предусмотрено.
Конструкция калибраторов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется путем наклеивания защитных наклеек на места возможного доступа к рабочим частям на нижней стенке калибраторов. Схема размещения наклеек представлена на рисунке 5.
Рисунок 5 - Места размещения защитных наклеек от несанкционированного доступа к калибраторам многофункциональным 3010R, 3041R, 3041TR,3050R, 3050TR, 1000R, 1000TR
Программное обеспечение
Программное обеспечение (ПО) калибраторов - представляет собой прошивку микроконтроллера с идентификационными данными, приведенным в таблице 1
|
Таблица 1- Идентиф |
)икационные данные ' |
ПО | ||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО не ниже |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
3010R |
Прошивка 3010R |
v.12.1.1 |
66BB5337 |
CRC32 |
|
3041R |
Прошивка 3041R |
v.12.1.1 |
83B1356C |
CRC32 |
|
3050R |
Прошивка 3050R |
v.12.1.1 |
802138D4 |
CRC32 |
|
3041TR |
Прошивка 3041TR |
v.12.1.1 |
57E36DD1 |
CRC32 |
|
3050TR |
Прошивка 3050TR |
v.12.1.1 |
45B733F2 |
CRC32 |
|
1000R |
Прошивка 1000R |
v.12.0.19 |
7825D2F1 |
CRC32 |
|
1000TR |
Прошивка 1000TR |
v.12.0.19 |
5322B5D7 |
CRC32 |
Встроенное ПО записано в микросхемы. Защита встроенного ПО от непреднамеренных и преднамеренных изменений обеспечивается путем нанесения наклеек, предотвращающих доступ внутрь приборов к микросхемам. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристикиТаблица 2 - Воспроизведение напряжения постоянного тока калибраторами многофункциональными 3010R, 3041R, 3041TR, 3050R, 3050TR
|
Воспроизводимая величина |
Диапазон |
Максимально допустимое значение верхнего предела |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
Выходное сопротивление, Ом | ||
|
3010R |
3041R, 3041TR |
3050R, 3050TR | |||||
|
Напряжение |
от 1 до 200 мВ |
202 мВ |
0,1 мкВ |
15-10-6-иуст + 2 мкВ |
30-10-6-иуст + 3,6 мкВ |
50-10-6-иуст + 4 мкВ |
50 |
|
постоянного тока |
от 0,2 до 2 В |
2,02 В |
1 мкВ |
9-10-6-иуст + 2,5 мкВ |
30-10-6-иуст + 5 мкВ |
50-10-6-иуст + 35 мкВ |
0,2 |
|
от 2 до 20 В |
20,2 В |
10 мкВ |
8-10-6-иуст + 24 мкВ |
25-10-6-иуст + 40 мкВ |
50-10-6-иуст + 300 мкВ |
0,2 | |
|
от 20 до 200 В |
202 В |
100 мкВ |
12-10-6-иуст + 240 мкВ |
30-10-6-иуст + 400 мкВ |
50-10-6-и'уст + 3 мВ |
0,5 | |
|
от 200 до 1000 В |
1025 В |
1 мВ |
12-10-6-и'уст + 2,4 мВ |
30-10-6-и'уст + 4 мВ |
50-10-6-и'уст + 20 мВ |
0,7 | |
|
С внешней опцией |
Диапазон |
Разрешение |
Пределы допускаемой относительной погрешности, ± | ||||
|
EA3024А (усилитель) |
от 1 до |
10 кВ |
10 мВ |
0,5 % |
0,5 % |
- |
- |
|
Примечание - иуст - установленное значение напряжения постоянного тока в мкВ, и'уст - установленное значение напряжения постоянного тока в мВ | |||||||
Таблица 3 - Воспроизведение напряжения постоянного тока калибраторами многофункциональными 1000R, 1000TR
|
Воспроизводимая величина |
Диапазон |
Максимально допустимое значение верхнего предела |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
Выходное сопротивление, Ом |
|
Напряжение постоянного тока |
от 10 до100 мВ |
104 мВ |
1 мкВ |
80-10-6-иуст + 10 мкВ |
0,5 |
|
от 0,1 до 1 В |
1,04 В |
10 мкВ |
80-10-6-иуст + 30 мкВ |
0,5 | |
|
от 1 до 10 В |
10,4 В |
100 мкВ |
80-10-6-иуст + 300 мкВ |
0,5 | |
|
от 10 до 100 В |
104 В |
1 мВ |
80-10-6-и'уст + 3 мВ |
1,5 | |
|
от 100 до 1000 В |
1020 В |
10 мВ |
80-10-6-и'уст + 30 мВ |
1,5 |
Таблица 4 - Воспроизведение напряжения переменного тока калибраторами многофункциональными 3010R
|
Воспроизводимая величина |
Диапазон |
Максимально допустимое значение верхнего предела |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
Выходное сопротивление, Ом |
|
Напряжение переменного тока |
от 1 мВ до 200 мВ |
202 мВ |
от 10 до 44 Гц |
1 мкВ |
0,08-10-2-иуст + 15 мкВ |
50 |
|
от 45 до 999 Гц |
1 мкВ |
0,016-10-2-иуст + 15 мкВ |
50 | |||
|
от 1 до 19,999 кГц |
1 мкВ |
0,02-10-2-иуст + 28 мкВ |
50 | |||
|
от 20 до 99,999 кГц |
1 мкВ |
0,1-10-2-иуст + 40 мкВ |
50 | |||
|
от 100 кГц до 500 кГц |
1 мкВ |
0,4-10-2-иуст + 100 мкВ |
50 | |||
|
от 0,2 до 2 В |
2,02 В |
от 10 до 44 Гц |
10 мкВ |
0,05-10-2-иуст + 180 мкВ |
0,2 | |
|
от 45 до 999 Гц |
10 мкВ |
0,016-10-2-иуст + 120 мкВ |
0,2 | |||
|
от 1 до 19,999 кГц |
10 мкВ |
0,021-10-2-иуст + 180 мкВ |
0,2 | |||
|
от 20 до 99,999 кГц |
10 мкВ |
0,065-10-2-иуст + 300 мкВ |
0,2 | |||
|
от 100 кГц до 1 МГц |
10 мкВ |
0,3-10-2-иуст + 450 мкВ |
0,2 | |||
|
от 2 до 20 В |
20,2 В |
от 10 до 44 Гц |
100 мкВ |
0,05-10-2-и'уст + 1,6 мВ |
0,2 | |
|
от 45 до 999 Гц |
100 мкВ |
0,016-10-2-и'уст + 1 мВ |
0,2 | |||
|
от 1 до 19,99 кГц |
100 мкВ |
0,021-10-2-и'уст + 1,6 мВ |
0,2 | |||
|
от 20 до 100,0 кГц |
100 мкВ |
0,06-10-2-и'уст + 3 мВ |
0,2 | |||
|
от 20 до 200 В |
202 В |
от 30 до 44 Гц |
1 мВ |
0,05-10-2-и'уст + 20 мВ |
0,5 | |
|
от 45 до 99,999 Гц |
1 мВ |
0,015-10-2-и'уст + 12 мВ |
0,5 | |||
|
от 1 до 9,999 кГц |
1 мВ |
0,02-10-2-и'уст + 16 мВ |
0,5 | |||
|
от 10 до 40 кГц |
1 мВ |
0,03-10-2-и'уст + 30 мВ |
0,5 | |||
|
от 200 до 1000 В |
1020В |
от 30 до 44 Гц |
10 мВ |
0,055-10-2-и'уст + 200 мВ |
0,7 | |
|
от 45 до 999 Гц |
10 мВ |
0,02-10-2-и'уст + 60 мВ |
0,7 | |||
|
от 1 до 10 кГц |
10 мВ |
0,025-10-2-и'уст + 120 мВ |
0,7 | |||
|
С внешней опцией EA3024А (усилитель) |
Диапазон |
Диапазон частот |
Разрешение |
Пределы допускаемой относительной погрешности, ± | ||
|
от 1 до 5 кВ |
от 40 до 60 Гц |
100 мВ |
0,5 % |
- | ||
Таблица 5 -
3041R, 3041TR
тока
|
Воспроизводимая величина |
Диапазон |
Максимально допустимое значение верхнего предела |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
Выходное сопротивление, Ом |
|
Напряжение переменного тока |
от 1 мВ до 200 мВ |
202 мВ |
от 10 до 44 Гц |
1 мкВ |
0,2-10-2-иуст + 50 мкВ |
50 |
|
от 45 до 999 Гц |
1 мкВ |
0,04-10-2-иуст + 20 мкВ |
50 | |||
|
от 1 до 19,999 кГц |
1 мкВ |
0,09-10-2-иуст + 35 мкВ |
50 | |||
|
от 20 до 99,999 кГц |
1 мкВ |
0,3-10 -иуст + 70 мкВ |
50 | |||
|
от 100 кГц до 500 кГц |
1 мкВ |
0,8-10-2-иуст + 380 мкВ |
50 | |||
|
от 0,2 до 2 В |
2,02 В |
от 10 до 44 Гц |
10 мкВ |
0,2-10-2-иуст + 350 мкВ |
0,2 | |
|
от 45 до 999 Гц |
10 мкВ |
0,04-10-2-иуст + 90 мкВ |
0,2 | |||
|
от 1 до 19,999 кГц |
10 мкВ |
0,09-10-2-иуст + 135 мкВ |
0,2 | |||
|
от 20 до 99,999 кГц |
10 мкВ |
0,25-10-2-и'уст + 2 мВ |
0,2 | |||
|
от 100 кГц до 500 кГц |
10 мкВ |
0,45-10-2-и'уст + 3,8 мВ |
0,2 | |||
|
от 2 до 20 В |
20,2 В |
от 10 до 44 Гц |
100 мкВ |
0,2-10-2-^'уст + 3 мВ |
0,2 | |
|
от 45 до 999 Гц |
100 мкВ |
0,035-10 -и'уст + 0,9 мВ |
0,2 | |||
|
от 1 до 19,99 кГц |
100 мкВ |
0,07-10-2-и'уст + 1,35 мВ |
0,2 | |||
|
от 20 до 100,0 кГц |
100 мкВ |
0,22-10-2-и'уст + 33 мВ |
0,2 | |||
|
от 20 до 200 В |
202 В |
от 30 до 44 Гц |
1 мВ |
0,06-10-2-и'уст + 20 мВ |
0,5 | |
|
от 45 до 999 Гц |
1 мВ |
0,04-10-2-и'уст + 7,5 мВ |
0,5 | |||
|
от 1 до 20 кГц |
1 мВ |
0,09-10-2-и'уст + 40 мВ |
0,5 | |||
|
от 200 до 1000 В |
1020 В |
от 30 до 44 Гц |
10 мВ |
0,06-10-2-и'уст + 200 мВ |
0,7 | |
|
от 45 до 999 Гц |
10 мВ |
0,04-10-2-и'уст + 75 мВ |
0,7 | |||
|
от 1 до 10 кГц |
10 мВ |
0,15-10-2-и'уст + 400 мВ |
0,7 | |||
|
С внешней опцией EA3024А (усилитель) |
Диапазон |
Диапазон частот |
Разрешение |
Пределы допускаемой относительной погрешности, ± | ||
|
от 1 до 5 кВ |
от 40 до 60 Гц |
100 мВ |
0,5 % | |||
Таблица 6 -
3050R, 3050TR
тока
|
Воспроизводимая величина |
Диапазон |
Максимально допустимое значение верхнего предела |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
Выходное сопротивление, Ом |
|
Напряжение переменного тока |
от 1 мВ до 200 мВ |
202 мВ |
от 10 до 44 Гц |
1 мкВ |
0,07-10-2-иуст + 45 мкВ |
50 |
|
от 45 Гц до 1,999 кГц |
1 мкВ |
0,035-10-2-иуст + 25 мкВ |
50 | |||
|
от 2 до 20 кГц |
1 мкВ |
0,1-10-2- иуст + 190 мкВ |
50 | |||
|
от 0,2 до 2 В |
2,02 В |
от 10 до 44 Гц |
10 мкВ |
0,06-10-2 иуст + 280 мкВ |
0,2 | |
|
от 45 Гц до 1,999 кГц |
10 мкВ |
0,035-10-2- иуст + 220 мкВ |
0,2 | |||
|
от 2 до 19,999 кГц |
10 мкВ |
0,06-10-2- иуст + 390 мкВ |
0,2 | |||
|
от 20 до 100 кГц |
10 мкВ |
0,2-10-2- и'уст + 3 мВ |
0,2 | |||
|
от 2 до 20 В |
20,2 В |
от 10 до 44 Гц |
100 мкВ |
0,06-10-2- и'уст + 2,8 мВ |
0,2 | |
|
от 45 Гц до 1,999 кГц |
100 мкВ |
0,035-10-2- и'уст + 2,2 мВ |
0,2 | |||
|
от 2 до 19,999 кГц |
100 мкВ |
0,07-10-2- и'уст + 3,9 мВ |
0,2 | |||
|
от 20 до 100 кГц |
100 мкВ |
0,3-10-2- и'уст + 30 мВ |
0,2 | |||
|
от 20 до 200 В |
202 В |
от 40 Гц до 1,999 кГц |
1 мВ |
0,045-10-2- и'уст + 22 мВ |
0,5 | |
|
от 2 до 20 кГц |
1 мВ |
0,09-10-2- и'уст + 39 мВ |
0,5 | |||
|
от 200 до 1000 В |
1020 В |
от 40 Гц до 1,999 кГц |
10 мВ |
0,045-10-2- и'уст + 120 мВ |
0,7 | |
|
от 2 до 10 кГц |
10 мВ |
0,09-10-2- и'уст + 290 мВ |
0,7 |
Таблица 7 - Воспроизведение напряжения переменного тока калибраторами многофункциональными 1000R, 1000TR
|
Воспроизводимая величина |
Диапазон |
Максимально допустимое значение верхнего предела |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
Выходное сопротивление, Ом |
|
Напряжение переменного тока |
от 1 мВ до 100 мВ |
104 мВ |
от 10 Гц до 1,999 кГц |
1 мкВ |
0,08-10-2-и'уст + 0,03 мВ |
0,5 |
|
от 2 до 20 кГц |
1 мкВ |
0,150-10-2- и'уст + 0,07 мВ |
0,5 | |||
|
от 0,1 до 1 В |
1,04 В |
от 10 Гц до 1,999 кГц |
10 мкВ |
0,08-10-2 и'уст + 0,3 мВ |
0,5 | |
|
от 2 до 20 кГц |
10 мкВ |
0,15-10-2- и'уст + 0,7 мВ |
0,5 | |||
|
от 1 до 10 В |
10,4 В |
от 10 Гц до 1,999 кГц |
100 мкВ |
0,08-10 - и'уст + 3 мВ |
0,5 | |
|
от 2 до 20 кГц |
100 мкВ |
0,150-10-2- и'уст + 7 мВ |
0,5 | |||
|
от 10 до 100 В |
104 В |
от 40 Гц до 1 кГц |
1 мВ |
0,08-10-2- и'уст + 30 мВ |
1,5 | |
|
от 100 до 1000 В |
1020 В |
от 40 Гц до 1 кГц |
10 мВ |
0,08-10-2- и'уст + 300 мВ |
1,5 |
Таблица 8 - Воспроизведение силы постоянного тока калибраторами многофункциональными 3010R
|
Воспроизводимая величина |
Диапазон |
Верхний предел диапазона |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
Сила постоянного тока |
от 1 до 200 мкА |
202 мкА |
10 пА |
0,01-10-2-1уст + 0,01 мкА |
|
от 0,2 до 2 мА |
2,02 мА |
100 пА |
0,005-10-2-1уст + 0,03 мкА | |
|
от 2 до 20 мА |
20,2 мА |
1 нА |
0,005-10-2-1уст + 0,2 мкА | |
|
от 20 до 200 мА |
202 мА |
10 нА |
0,005-10-2-1уст + 2 мкА | |
|
от 0,2 до 2 А |
2,02 А |
100 нА |
0,013-10-2-1уст + 30 мкА | |
|
от 2 до 20 А |
20,2 А |
1 мкА |
0,03-10-2-1уст + 300 мкА | |
|
от 20 до 30 А |
30 А |
10 мкА |
0,05-10-2-1уст + 450 мкА | |
|
С внешней опцией ЕА3012А (усилитель) |
- |
100 А |
10 мА |
0,08-10-2-1'уст + 10 мА |
|
С внешней опцией ЕА013 (источник пикоамперных токов) |
- |
10 нА |
1 пА |
0,5-10-2-1"уст + 0,04 нА |
|
- |
100 нА |
10 пА |
0,5-10-2-1"уст + 0,4 нА | |
|
- |
1 мкА |
100 пА |
0,5-10-2-1"уст + 4 нА | |
|
- |
10 мкА |
1 нА |
0,5-10-2-1"уст + 40 нА | |
|
- |
100 мкА |
10 нА |
0,5-10-2-1уст + 0,4 мкА | |
|
Примечание - 1уст - установленное значение силы постоянного тока в мкА, 1'уст - установленное значение силы постоянного тока в мА 1''уст - установленное значение силы постоянного тока в нА | ||||
Таблица 9 - Измерение силы постоянного тока и сопротивления постоянному току калибраторами многофункциональными 3010R, 3041R, 3041ТИ с внешней опцией ЕА008
|
Измерение силы постоянного тока |
Измерение сопротивления постоянному току | ||||
|
Верхний предел диапазона 1вп |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Испытательное напряжение (иисп) |
Диапазон |
Пределы допускаемой абсолютной погрешности |
|
10 нА |
1 пА |
0,5-10-2-1изм + 40 пА |
50 В |
от 500 кОм до 50 ГОм |
0,5-10-2-Rизм + (0,4-10 •'- иисп/ 1вп) |
|
100 нА |
10 пА |
0,5-10-2-1изм + 0,4 нА |
100 В |
от 1 МОм до 100 ГОм |
0,5-10-2-Rизм + (0,4-10 •'- иисп/ 1вп) |
|
1 мкА |
100 пА |
0,5-10-2-1изм + 4 нА |
250 В |
от 3 МОм до 250 ГОм |
0,5-10-2-Rизм + (0,4-10 •'- иисп/ 1вп) |
|
10 мкА |
1 нА |
0,5-10-2-1изм + 40 нА |
500 В |
от 5 МОм до 500 ГОм |
0,5-10-2-Rизм + (0,4-10 •'- иисп/ 1вп) |
|
100 мкА |
10 нА |
0,5-10-2-1изм + 0,4 мкА |
1000 В |
от 10 МОм до 1 ТОм |
0,5-10-2-Rизм + (0,4-10 •'- иисп/ 1вп) |
Таблица 10 -
3041R, 3041TR
силы постоянного тока
|
Воспроизводимая величина |
Диапазон |
Максимально допустимое значение верхнего предела |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
Сила постоянного тока |
от 1 до 200 мкА |
202 мкА |
10 пА |
0,01-10-2-1уст + 0,03 мкА |
|
от 0,2 до 2 мА |
2,02 мА |
100 пА |
0,008-10-2-1уст + 0,04 мкА | |
|
от 2 до 20 мА |
20,2 мА |
1 нА |
0,005-10-2-1уст + 0,3 мкА | |
|
от 20 до 200 мА |
202 мА |
10 нА |
0,008-10-2-1уст + 3 мкА | |
|
от 0,2 до 2 А |
2,02 А |
100 нА |
0,015-10-2-1уст + 35 мкА | |
|
от 2 до 30 А |
30 А |
10 мкА |
0,04-10-2-1уст + 350 мкА | |
|
С внешней опцией ЕА3012А (усилитель) |
- |
100 А |
10 мА |
0,08-10-2-1'уст + 10 мА |
|
С внешней опцией ЕА013 (источник пикоамперных токов |
- |
10 нА |
1 пА |
0,5-10-2-1"уст + 0,04 нА |
|
- |
100 нА |
10 пА |
0,5-10-2-1"уст + 0,4 нА | |
|
- |
1 мкА |
100 пА |
0,5-10-2-1"уст + 4 нА | |
|
- |
10 мкА |
1 нА |
0,5-10-2-1"уст + 40 нА | |
|
- |
100 мкА |
10 нА |
0,5-10-2-1уст + 0,4 мкА |
Таблица 11 -
силы постоянного тока
3050R, 3050ТR
|
Воспроизводимая величина |
Диапазон |
Максимально допустимое значение верхнего предела |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
Сила постоянного тока |
от 1 до 200 мкА |
202 мкА |
100 пА |
0,012-10-2-1уст + 0,02 мкА |
|
от 0,2 до 2 мА |
2,02 мА |
1 нА |
0,01-10-2-1уст + 0,08 мкА | |
|
от 2 до 20 мА |
20,2 мА |
10 нА |
0,01-10-2-1уст + 0,8 мкА | |
|
от 20 до 200 мА |
202 мА |
100 нА |
0,012-10-2-1уст + 8 мкА | |
|
от 0,2 до 2 А |
2,02 А |
1 мкА |
0,05-10-2-1уст + 90 мкА | |
|
от 2 до 20 А |
22 А |
10 мкА |
0,05-10-2-1уст + 900 мкА |
Таблица 12 - Воспроизведение силы постоянного тока калибраторами многофункциональными 1000R, 1000TR
|
Воспроизвод имая величина |
Диапазон |
Максимально допустимое значение верхнего предела |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
Сила постоянного тока |
от 10 до 100 мкА |
104 мкА |
1 нА |
0,03-10-2-1уст + 0,03 мкА |
|
от 0,1 до 1 мА |
1,04 мА |
10 нА |
0,03-10-2-1уст + 0,1 мкА | |
|
от 1 до 10 мА |
10,4 мА |
100 нА |
0,03-10-2-1уст + 1 мкА | |
|
от 10 до 100 мА |
104 мА |
1 мкА |
0,03-1С-22-1уст + 10 мкА | |
|
от 0,1 до 1 А |
1,04 А |
10 мкА |
0,03-10 -1уст + 150 мкА | |
|
от 1 до 10 А |
10,4 А |
100 мкА |
0,05-10-2-1'уст + 2 мА |
Таблица 13 -
3010R, 3041R, 3041TR
силы
тока
|
Воспроизводимая величина |
Диапазон |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± | |
|
3010R |
3041R, 3041TR | ||||
|
Сила переменного тока |
от 1 до 200 мкА |
от 10 до 44 Гц |
1 нА |
0,2-10-2-1уст + 0,25 мкА |
0,2-10-2-1уст + 0,25 мкА |
|
от 45 до 999 Гц |
0,07-10-2-1уст + 0,15 мкА |
0,07-10-2-1уст + 0,25 мкА | |||
|
от 1 до 10 кГц |
0,8-10-2-1уст + 0,25 мкА |
0,8-10-2-1уст + 0,25 мкА | |||
|
от 0,2 до 2 мА |
от 10 до 44 Гц |
10 нА |
0,2-10-2-1уст + 0,25 мкА |
0,2-10-2-1уст + 0,5 мкА | |
|
от 45 до 999 Гц |
0,06-10-2-1уст + 0,2 мкА |
0,06-10-2-1уст + 0,4 мкА | |||
|
от 1 до 10 кГц |
0,5-10-2-1уст + 0,3 мкА |
0,7-10-2-1уст + 0,7 мкА | |||
|
от 2 до 20 мА |
от 10 до 44 Гц |
100 нА |
0,2-10-2-1уст + 3 мкА |
0,2-10-2-1уст + 5 мкА | |
|
от 45 до 999 Гц |
0,04-10-2-1уст + 2 мкА |
0,06-10-2-1уст + 4 мкА | |||
|
от 1 до 10 кГц |
0,25-10-2-1уст + 3 мкА |
0,5-10-2-1уст + 7 мкА | |||
|
от 20 до 200 мА |
от 10 до 44 Гц |
1 мкА |
0,2-10-2-1уст + 30 мкА |
0,2-10-2-1уст + 50 мкА | |
|
от 45 до 999 Гц |
0,04-10-2-1уст + 20 мкА |
0,06-10-2-1уст + 40 мкА | |||
|
от 1 до 10 кГц |
0,5-10-2-1уст + 40 мкА |
0,6-10-2-1уст + 70 мкА | |||
|
от 0,2 до 2 А |
от 10 до 44 Гц |
10 мкА |
0,2-10-2-1уст + 300 мкА |
0,2-10-2-1уст + 500 мкА | |
|
от 45 до 999 Гц |
0,06-10-2-1уст + 200 мкА |
0,09-10-2-1уст + 400 мкА | |||
|
от 1 до 5 кГц |
0,5-10-2-1уст + 400 мкА |
0,6-10-2-1уст + 700 мкА | |||
|
от 2 до 30 А |
от 30 до 44 Гц |
100 мкА |
0,2-10-2-1'уст + 3 мА |
0,2-10-2-1'уст + 5 мА | |
|
от 45 до 99 Гц |
0,08-10-2-1'уст + 2 мА |
0,09-10-2-1'уст + 2 мА | |||
|
от 100 Гц до 1 кГц |
0,3-10-2-1'уст + 4 мА |
0,3-10-2-1'уст + 4 мА | |||
|
С внешней опцией EA3012A (усилитель) |
от 30 до 70 А |
от 10 до 400 Гц |
10 мА |
0,8-10-2-1'уст + 10 мА | |
Таблица 14 -
силы
тока
3050R, 3050TR
Воспроизводимая величина
Сила переменного тока
|
Диапазон |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
от 1 до 200 мкА |
от 10 до 44 Гц |
1 нА |
0,09-10-2-1уст + 0,4 мкА |
|
от 45 до 1999 Гц |
1 нА |
0,07-10-2-1уст + 0,3 мкА | |
|
от 2 до 10 кГц |
1 нА |
0,1-10-2-1уст + 0,5 мкА | |
|
от 0,2 до 2 мА |
от 10 до 44 Гц |
10 нА |
0,09-10-2-1уст + 0,6 мкА |
|
от 45 до 1999 Гц |
10 нА |
0,07-10-2-1уст + 0,4 мкА | |
|
от 2 до 10 кГц |
10 нА |
0,1-10-2-1уст + 0,7 мкА | |
|
от 2 до 20 мА |
от 10 до 44 Гц |
100 нА |
0,09-10-2-1уст + 4 мкА |
|
от 45 до 1999 Гц |
100 нА |
0,07-10-2-1уст + 3 мкА | |
|
от 2 до 10 кГц |
100 нА |
0,1-10-2-1уст + 6 мкА | |
|
от 20 до 200 мА |
от 10 до 44 Гц |
1 мкА |
0,09-10-2-1уст + 40 мкА |
|
от 45 до 1999 Гц |
1 мкА |
0,07-10-2-1уст + 30 мкА | |
|
от 2 до 10 кГц |
1 мкА |
0,1-10-2-1уст + 60 мкА | |
|
от 0,2 до 2 А |
от 10 до 44 Гц |
10 мкА |
0,1-10-2-1уст + 450 мкА |
|
от 45 Гц до 2 кГц |
10 мкА |
0,09-10-2-1уст + 400 мкА | |
|
от 2 до 20 А |
от 10 до 44 Гц |
100 мкА |
0,2-10-2-1'уст + 9 мА |
|
от 45 до 200 Гц |
100 мкА |
0,15-10-2-1'уст + 6 мА | |
|
от 200 Гц до 1 кГц |
100 мкА |
0,2-10-2-1'уст + 8 мА |
Таблица 15 -
1000R, 1000TR
силы
тока
|
Воспроизводимая величина |
Диапазоны |
Максимально допустимое значение верхнего предела |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
Сила переменного тока |
от 10 до 100 мкА |
104 мкА |
от 10 Гц до 2 кГц |
1 нА |
0,1-10-2-1уст + 0,4 мкА |
|
от 0,1 до 1 мА |
1,04 мА |
10 нА |
0,1-10-2-1уст + 0,8 мкА | ||
|
от 1 до 10 мА |
10,4 мА |
100 нА |
0,1-10-2-1уст + 8 мкА | ||
|
от 10 до 100 мА |
104 мА |
1 мкА |
0,1-10-2-1уст + 80 мкА | ||
|
от 0,1 до 1 А |
1,04 А |
10 мкА |
0,1-10-2-1уст + 800 мкА | ||
|
от 1 до 10 А |
10,4 А |
100 мкА |
0,1-10-2-1'уст + 15 мА |
Таблица 16 -
силы постоянного тока с внешней опцией ЕА002
|
Диапазон силы постоянного тока на входе, А |
Диапазон силы постоянного тока на выходе, А |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | |||
|
3010R |
3041R, 3041TR |
3050R, 3050TR |
1000R, 1000TR | ||
|
2-х витковая катушка | |||||
|
от 0,1 до 10 |
от 0,2 до 20 |
- |
- |
- |
0,8-10-2-1уст |
|
от 0,1 до 22 |
от 0,2 до 44 |
- |
- |
0,52-10-2-1уст + 0,09 |
- |
|
от 0,1 до 30 |
от 0,2 до 60 |
0,49-10-2-1уст + 0,072 |
0,49-10-2-1уст + 0,09 |
- |
- |
|
10-ти витковая катушка | |||||
|
от 0,1 до 10 |
от 10 до 100 |
- |
- |
- |
0,8-10-2-1уст |
|
от 0,1 до 22 |
от 10 до 220 |
- |
- |
0,62-10-2-1уст + 0,13 |
- |
|
от 0,1 до 30 |
от 10 до 300 |
0,60-10-2-1уст + 0,112 |
0,60-10-2-1уст + 0,13 |
- |
- |
|
50-ти витковая катушка | |||||
|
от 0,1 до 10 |
от 5 до 500 |
- |
- |
- |
0,8-10-2-1уст |
|
от 0,1 до 22 |
от 5 до 1100 |
- |
- |
0,49-10-2-1уст + 0,44 |
- |
|
от 0,1 до 30 |
от 5 до 1500 |
0,46-10-2-1уст + 0,42 |
0,46-10-2-1уст + 0,44 |
- |
- |
Таблица 17 - Воспроизведение электрического сопротивления постоянному току калибраторами многофункциональными 3010R
Электрическое сопротивление постоянному току
Воспроизводимая величина
|
Номинальные значения |
Пределы допускаемой абсолютной погрешности, ± |
Максимальная допустимая сила тока, А |
Максимальное допустимое напряжение, В | |
|
2-х пров. |
4-х пров. * | |||
|
0 Ом |
0,035 Ом |
0,005 Ом |
0,5 | |
|
0,1 Ом |
0,035 Ом |
0,0025-10-2-Rуст + 0,005 Ом |
0,5 |
- |
|
1 Ом |
0,035 Ом |
0,0025-10-2-Rуст + 0,005 Ом |
0,4 |
- |
|
10 Ом |
0,035 Ом |
0,0025-10-2-Rуст + 0,005 Ом |
0,3 |
- |
|
100 Ом |
0,035 Ом |
0,0018-10-2-Rуст + 0,005 Ом |
0,1 |
- |
|
1 кОм |
0,0018•10-2•Rуст + 0,005 Ом |
0,0018-10-2-Rуст + 0,005 Ом |
- |
10 |
|
10 кОм |
0,0008-10-2•Rуст + 0,05 Ом |
0,0008-10-2-Rуст + 0,05 Ом |
- |
50 |
|
100 кОм |
0,0018•10-2•Rуст + 0,5 Ом |
0,0018-10-2-Rуст + 0,5 Ом |
- |
100 |
|
1 МОм |
0,0025-10-2-Rуст + 5 Ом |
- |
- |
100 |
|
10 МОм |
0,009-10-2-Rуст + 100 Ом |
- |
- |
100 |
|
100 МОм |
0,18-10-2-R'уст + 2 кОм |
- |
- |
100 |
|
1 ГОм |
1-10-2-R'уст + 30 кОм |
- |
- |
100 |
Примечания: калибраторы содержат в своем составе набор фиксированных прецизионных резисторов с значениями сопротивлений,близкими к номинальным значениям, приведенным в данной таблице.
^^уст - электрическое сопротивление постоянному току в Ом,
R'yorn - электрическое сопротивление постоянному току в кОм,
* - при работе с калибратором в четырехпроводном режиме необходимо сначала установить на калибраторе выходное значение 0 Ом, и обнулить подключаемый к выходу калибратора измерительный прибор (значения погрешности для отличных от «0» контрольных точек указаны с учетом компенсации нуля измерительного прибора, проведенной при установлении выходного значения калибратора равного нулю)
Таблица 18 - Воспроизведение электрического сопротивления постоянному току калибраторами многофункциональными 3041R, 3041TR
|
Воспроизводимая величина |
Номинальные значения |
Пределы допускаемой абсолютной погрешности, ± |
Максимальная допустимая сила тока, А |
Максимальное допустимое напряжение, В | |
|
2-х пров. |
4-х пров.* | ||||
|
Электрическое сопротивление постоянному току |
0 Ом |
0,035 Ом |
0,005 Ом |
0,5 | |
|
0,1 Ом |
0,035 Ом |
0,015-10-2-Rуст + 0,005 Ом |
0,5 |
- | |
|
1 Ом |
0,035 Ом |
0,01-10-2-Rуст + 0,005 Ом |
0,4 |
- | |
|
10 Ом |
0,035 Ом |
0,01-10-2-Rуст + 0,005 Ом |
0,3 |
- | |
|
100 Ом |
0,035 Ом |
0,005-10-2-Rуст + 0,005 Ом |
0,1 |
- | |
|
1 кОм |
0,004-10-2-Rуст + 0,04 Ом |
0,004-10-2-Rуст + 0,04 Ом |
- |
10 | |
|
10 кОм |
0,004-10-2•Rуст + 0,4 Ом |
0,004-10-2-Rуст + 0,4 Ом |
- |
50 | |
|
100 кОм |
0,004-10-2-Rуст + 4 Ом |
0,004-10-2-Rуст + 4 Ом |
- |
100 | |
|
1 МОм |
0,01-10-2-Rуст + 40 Ом |
- |
- |
100 | |
|
10 МОм |
0,035-10-2-Rуст + 400 Ом |
- |
- |
100 | |
|
100 МОм |
0,5-10-2-R'уст + 4 кОм |
- |
- |
100 | |
|
1 ГОм |
1-10-2-R'уст + 40 кОм |
- |
- |
100 | |
3050R, 3050TR
Таблица 19 -
|
Воспроизводимая величина |
Номинальные значения |
Пределы допускаемой абсолютной погрешности, ± |
Максимальная допустимая сила тока, А |
Максимальное допустимое напряжение, В | |
|
2-х пров. |
4-х пров.* | ||||
|
Электрическое сопротивление постоянному току |
0 Ом |
0,035 Ом |
0,005 Ом |
0,5 | |
|
10 Ом |
0,035 Ом |
0,060-10-2-Rуст + 0,005 Ом |
0,3 |
- | |
|
100 Ом |
0,035 Ом |
0,009-10-2-Rуст + 0,005 Ом |
0,1 |
- | |
|
1 кОм |
0,006-10-2•Rуст + 0,04 Ом |
0,006-10-2-Rуст + 0,04 Ом |
- |
10 | |
|
10 кОм |
0,006-10-2•Rуст + 0,4 Ом |
0,006-10-2-Rуст + 0,4 Ом |
- |
50 | |
|
100 кОм |
0,006-10-2-Rуст + 4 Ом |
0,006-10-2-Rуст + 4 Ом |
- |
100 | |
|
1 МОм |
0,015-10-2-Rуст + 40 Ом |
- |
- |
100 | |
|
10 МОм |
0,060-10-2-Rуст + 400 Ом |
- |
- |
100 | |
|
100 МОм |
0,650-10-2-R'уст + 4 кОм |
- |
- |
100 | |
Таблица 20 - Воспроизведение электрического сопротивления постоянному току калибраторами многофункциональными 1000R, 1000TR
|
Воспроизводимая величина |
Номинальные значения |
Пределы допускаемой абсолютной погрешности, ± |
Максимальная допустимая сила тока, А |
Максимальное допустимое напряжение, В | |
|
2-х пров. |
4-х пров.* | ||||
|
Электрическое сопротивление постоянному току |
10 Ом |
0,035 Ом |
0,050-10-2-Rуст + 0,05 Ом |
0,3 |
- |
|
100 Ом |
0,035 Ом |
0,050-10-2-Rуст + 0,05 Ом |
0,1 |
- | |
|
1 кОм |
0,020-10-2-Rуст + 0,05 Ом |
0,020-10-2-Rуст + 0,05 Ом |
- |
10 | |
|
10 кОм |
0,020-10-2-Rуст + 0,4 Ом |
0,020-10-2-Rуст + 0,4 Ом |
- |
50 | |
|
100 кОм |
0,020-10-2-Rуст + 4 Ом |
0,020-10-2-Rуст + 4 Ом |
- |
100 | |
|
1 МОм |
0,050-10-2-Rуст + 40 Ом |
- |
- |
100 | |
|
10 МОм |
0,10-10-2-Rуст + 400 Ом |
- |
- |
100 | |
|
100 МОм |
0,20-10-2-R'уст + 4 кОм |
- |
- |
100 | |
Лист № 19 Всего листов 28 Таблица 21 - Воспроизведение электрического сопротивления постоянному току со встраиваемой опцией SIMRC калибраторов многофункциональных 3010R, 3041R, 3041TR, 1000R, 1000TR
|
3010R |
3041R, 3041TR |
1000R, 1000TR | |||
|
Диапазон воспроизведения электрического сопротивления |
Пределы допускаемой абсолютной погрешности |
Диапазон воспроизведения электрического сопротивления |
Пределы допускаемой абсолютной погрешности |
Диапазон воспроизведения электрического сопротивления |
Пределы допускаемой абсолютной погрешности |
|
от 0 до 10 МОм |
± (0,01•10-2•Rуст + 0,05 Ом) |
от 0 до 10 МОм |
± (0,03-10-2<Яуст + 0,05 Ом) |
от 0 до 1 МОм |
± (0,02•10-2•Rуст + 0,05 Ом) |
|
от 1,01 МОм до 10 МОм |
± (0,05•10-2•Rуст + 0,05 Ом) | ||||
Таблица 22 -
со
Таблица 23 -
ёмкости
|
Воспроизводимая величина |
Номинальные значения |
Пределы допускаемой абсолютной погрешности, ± |
Частота, Гц | ||
|
3010R, 3041R, 3041TR |
3050R, 3050TR |
1000R, 1000TR | |||
|
Электрическая ёмкость |
1 нФ |
0,25-10-2-Суст + 20 пФ |
- |
- |
1000 |
|
10 нФ |
0,25-10-2-Суст+ 20 пФ |
0,4-10-2-Суст+ 20 пФ |
0,8-10-2-Суст+ 20 пФ | ||
|
20 нФ |
0,25-10-2-Суст+ 20 пФ |
0,4-10-2-Суст+ 20 пФ |
- | ||
|
50 нФ |
0,25-10-2-Суст+ 20 пФ |
0,4-10-2-Суст + 20 пФ |
- | ||
|
100 нФ |
0,25-10-2-Суст+ 20 пФ |
0,4-10-2-Суст + 20 пФ |
0,8-10-2-Суст+ 20 пФ | ||
|
1 мкФ |
0,4-10-2-Суст+ 20 пФ |
0,6-10-2-Суст+ 20 пФ |
0,8-10-2-Суст+ 20 пФ | ||
|
10 мкФ |
0,6-10-2-Суст+ 20 пФ |
- |
- | ||
|
Электрическая ёмкость при наличии опции SIMRC |
100 мкФ |
± 0,5 % |
- |
- | |
|
1 мФ |
- |
- | |||
|
10 мФ |
- |
- | |||
|
Диапазон значений сопротивления при испытательном напряжении | |||
|
100 В |
250 В |
500 В |
1000 В |
|
от 0,25 до 100 МОм |
от 0,25 до 250 МОм |
от 0,25 до 500 МОм |
от 250 кОм до 1 ГОм |
опцией INS калибраторов многофункциональных 1000R, 1000TR Пределы допускаемой относительной погрешности, ±
0,5 %
Лист № 20 Всего листов 28 Таблица 24 - Воспроизведение индуктивности калибраторами многофункциональными 3010R, 3041R,3041TR со встраиваемой опцией IND
|
Воспроизводимая величина |
Номинальные значения |
Пределы допускаемой относительной погрешности, % |
Частота, Гц |
|
Индуктивность |
1 мГн; 10 мГн; 19 мГн; 29 мГн; 50 мГн; 100 мГн; 1 Гн; 10 Гн |
± 0,5 |
1000 |
Таблица 25 - Калибраторы многофункциональные 3010R, 3041R, 3041TR, 1000R, 1000TR со встроенной опцией PRT (имитация термометров сопротивления)
|
Тип датчика температуры |
Диапазон температуры, °С |
Пределы допускаемой абсолютной погрешности, °С | |
|
3010R, 3041R, 3041TR |
1000R, 1000TR | ||
|
Pt100 R0=100 Ом а = 0,00385 |
от минус 200 до 0 |
- |
± 0,3 |
|
от минус 100 до 0 |
± 0,3 |
- | |
|
от 0 до 800 |
± 0,3 |
± 0,5 | |
Таблица 26 - Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR,
|
1000R, 1000T |
R со встроенной опцией и с внешней опцией ЕА001А | ||
|
Тип |
Диапазон температуры, °С |
Пределы |
Пределы |
|
термопары |
допускаемой абсолютной погрешности со встроенной опцией имитации термопар, (для 1000R, 1000TR), °С |
допускаемой абсолютной погрешности с внешней опцией ЕА001А имитации иизмерения термопар (для 3010R, 3041R, 3041TR,3050R, 3050TR), °С | |
|
от -180 до -100 |
±0,46 |
±0,23 | |
|
J |
от -100 до +150 |
±0,22 |
±0,09 |
|
от +150 до +760 |
±0,28 |
±0,14 | |
|
от +760 до +1200 |
±0,38 |
±0,19 | |
|
от -140 до -100 |
±0,54 |
±0,27 | |
|
K |
от -100 до +120 |
±0,30 |
±0,11 |
|
от +120 до +1370 |
±0,52 |
±0,26 | |
|
T |
от -250 до -150 |
±1,20 |
±0,60 |
|
от -150 до +400 |
±0,22 |
±0,11 | |
|
R |
от -50 до +250 |
±1,60 |
±0,80 |
|
от +250 до +1760 |
±1,02 |
±0,51 | |
|
S |
от -50 до +250 |
±1,60 |
±0,80 |
|
от +250 до +1760 |
±1,02 |
±0,51 | |
|
B |
от 0 до +1820 |
±1,50 |
±0,75 |
|
от -270 до -100 |
±0,84 |
±0,42 | |
|
N |
от -100 до +410 |
±0,40 |
±0,20 |
|
от +410 до +1300 |
±0,48 |
±0,24 | |
|
от -250 до -100 |
±1,00 |
±0,50 | |
|
E |
от -100 до +650 |
±0,24 |
±0,12 |
|
от +650 до +1000 |
±0,30 |
±0,15 | |
|
L |
от -200 до +800 |
±0,68 |
±0,34 |
Таблица 27 - Воспроизведение частоты калибраторами многофункциональными 3010R, 3041R, 3041TR, 1000R, 1000TR
|
Диапазон воспроизводимых частот |
Пределы допускаемой относительной погрешности, % | |
|
3010R, 3041R, 3041TR |
1000R, 1000TR | |
|
от 1 Гц до 100 кГц |
- |
±2-10-3 |
|
от 1 Гц до 10 МГц |
±2-10-3 |
- |
Таблица 28 - Воспроизведение частоты калибраторами многофункциональными 3010R, 3041R, 3041TR со встроенной опцией FRQ
|
Диапазон воспроизводимых частот |
Пределы допускаемой относительной погрешности, % |
|
3010R, 3041R, 3041TR | |
|
от 1 Гц до 10 МГц |
±1-10-4 |
Таблица 29 - Воспроизведение скважности калибраторами многофункциональными 3010R, 3041R, 3041TR со встроенной опцией PWM
|
Диапазон |
Пределы допускаемой абсолютной погрешности | |
|
Скважность |
Частота | |
|
от 5 до 95 % |
от 1 до 9 Гц |
±0,03 |
|
от 10 до 199 Гц |
±0,006 | |
|
от 200 Гц до 1,99 кГц |
±0,06 | |
|
от 2 до 10 кГц |
±0,6 | |
Таблица 30 - Калибраторы многофункциональные 3010R, 3041R, 3041TR с внешней опцией ЕА3023 (для определения характеристик источников питания 3 А/63 В)
|
Характеристики |
Значение характеристики |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 63 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02-10-2-U + 0,020) |
|
Диапазон регулируемой силы тока через электронную нагрузку, А |
от 0 до 3 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
±(0,05-10-2-I + 0,001) |
|
Прим. - U - установленное значение напряжения постоянного тока в [В], I - установленное значение силы постоянного тока в [А] | |
Таблица 31 - Калибраторы многофункциональные 3010R, 3041R, 3041TR с внешней опцией
EA3025A (для определения характеристик источников питания 60 А/100 В)
|
Характеристика |
Значение характеристики |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02-10-2-U + 0,030) |
|
Диапазон регулируемой силы тока через электронную нагрузку, А |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
±(0,05-10-2-I + 0,030) |
Таблица 32 - Калибраторы многофункциональные 3010R, 3041R и 3041TR с внешней опцией ЕА015 (многоцелевая платформа)
|
Вид измерений |
Диапазон номинальных значений |
Разрешение |
Пределы допускаемой относительной погрешности воспроизведения |
|
Воспроизведение (имитация) сопротивления изоляции (испытательное напряжение 50,100, 250, 500, 1000 В) |
от 100 кОм до 5 МОм |
10 кОм |
+0,2 % |
|
от 5,01 МОм до 2 ГОм |
10 кОм |
±3,0-% | |
|
Измерение испытательного напряжения |
50 В, 100 В, 250 В, 500 В, 1000 В |
10 мВ |
+1 % |
|
Верхний предел диапазона | |||
|
Воспроизведение электрического сопротивления постоянному току |
1,9 Ом |
1 мОм |
±0,3 % |
|
10 Ом |
1 мОм | ||
|
19 Ом |
10 мОм | ||
|
190 Ом |
10 мОм | ||
|
1 кОм |
10 мОм | ||
|
Воспроизведение напряжения постоянного тока |
100 мВ |
10 мкВ |
±0,04 % |
|
1 В |
10 мкВ |
±0,04 % | |
|
30 В |
100 мкВ |
±0,03 % | |
|
Воспроизведение силы постоянного тока |
до 30 мА |
1 мкА |
±0,05 % |
|
Имитация термопар |
Типы термопар J, K, T, R, S, B, N, E, L |
(метрологические характеристики термопар указаны в таблице 26) | |
|
Воспроизведение силы постоянного и переменного тока |
(данные табл. 8, 10, 13) | ||
Таблица 33 - Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR со встраиваемыми опциями SCP600, SCP350, SCP250
|
Характеристика |
Тип опции | ||
|
SCP600 |
SCP350 |
SCP250 для 3050R, 3050TR | |
|
для 3010R, 3041R, 3041TR | |||
|
Номинальные значения коэффициентов отклонения |
2 мВ/дел, 5 мВ/дел, 10 мВ/дел, 20 мВ/дел, 50 мВ/дел, 100 мВ/дел, 200 мВ/дел, 500 мВ/дел, 1 В/дел, 2 В/дел, 5 В/дел, 10 В/дел, 20 В/дел, 50 В/дел | ||
|
Диапазон воспроизведения напряжения постоянного тока и амплитуды прямоугольных импульсовчастотой 1 кГц |
от 1 мВ до 500 В | ||
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока и амплитуды прямоугольных импульсов частотой 1 кГц |
± (10-4-иуст *+ 20 мкВ) | ||
|
Номинальные значения временных маркеров |
2 нс/дел, 5 нс/дел, 10 нс/дел, 20 нс/дел, 50 нс/дел, 100 нс/дел, 200 нс/дел, 500 нс/дел, 1 мкс/дел, 2 мкс/дел, 5 мкс/дел, 10 мкс/дел, 20 мкс/дел, 50 мкс/дел, 100 мкс/дел, 200 мкс/дел, 500 мкс/дел, 1 мс/дел, 2 мс/дел, 5 мс/дел, 10 мс/дел, 20 мс/дел, 50 мс/дел, 100 мс/дел, 200 мс/дел, 500 мс/дел, 1 с/дел, 2 с/дел, 5 с/дел | ||
|
Пределы допускаемой относительной погрешности воспроизведения периода следования временных маркеров |
±5-10-4 % | ||
|
Диапазон установки девиации периода следования временных маркеров |
±50 % (с дискретностью 0,001 %) | ||
|
Длительность фронта импульсов в режиме калибратора переходной характеристики |
не более 2 нс |
нет | |
|
Диапазон частот нормированного по амплитуде гармонического сигнала, МГц |
от 5 до 600 |
от 5 до 350 |
от 5 до 250 |
|
Размах нормированного гармонического сигнала частотой 50 кГц при нагрузке 50 Ом |
(600 ± 10) мВ | ||
|
Пределы допускаемой относительной погрешности по частоте нормированного гармонического сигнала частотой 50 кГц |
+0,003 % | ||
|
Пределы допускаемой относительной погрешности амплитуды гармонического сигнала относительно нормированного значения на частоте 50 кГц |
±12 % | ||
|
, где иуст * - установленное значение амплитуды, мкВ | |||
Таблица 34 - Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR со встраиваемыми опциями PWRDDS, PWRSINE, PWR50
|
Характеристика |
Значения характеристики | ||
|
3010R |
3041R, 3041TR |
3050R, 3050TR | |
|
Диапазон воспроизведения напряжения постоянного тока |
от 1 до 1000 В | ||
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока в поддиапазонах:
|
±0,0025 % ±0,0030 % |
±0,008 % | |
|
Диапазон воспроизведения силы постоянного тока |
от 0,5 мА до 30 А |
от 0,3 до 20 А | |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока в поддиапазонах:
|
±0,1 % ±0,015 % ±0,04 % |
±0,1 % ±0,025 % ±0,04 % |
± 0,08 % |
|
Диапазон воспроизведения силы постоянного тока с внешней опцией ЕА3012А |
таблица 8 |
таблица 9 | |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянноготока с внешней опцией ЕА3012А | |||
|
Диапазон воспроизведения напряжения переменного тока |
от 1 до 1000 В | ||
|
Пределы допускаемой относительной погрешности воспроизведения напряженияпеременного тока в поддиапазонах:
|
± 0,035 % ± 0,04 % |
± 0,05 % ± 0,06 % | |
|
Диапазон частот при:
|
от 40 до 400 Гц от 46 до 400 Гц |
от 40 до 400 Гц от 40 до 400 Гц | |
|
Диапазон воспроизведения силы переменного тока |
от 0,5 мА до 30 А |
от 0,5 мА до 20 А | |
|
Пределы допускаемой относительной погрешности воспроизведения силы переменного тока в поддиапазонах:
|
±0,2 % ±0,1 % ±0,05 % |
±0,25 % ±0,15 % ±0,25 % | |
|
Характеристика |
Значения характеристики | |
|
3010R 3041R, 3041TR |
3050R, 3050TR | |
|
- от 2,01 до 30 А | ||
|
Диапазон воспроизведения силы переменного тока с внешней опцией ЕА3012А |
таблица 13 | |
|
Пределы допускаемой относительной погрешности воспроизведения силы переменноготока с внешней опцией ЕА3012А | ||
|
Диапазон установки угла фазового сдвига |
от 0 до 359,9 ° | |
|
Пределы допускаемой погрешности установки угла фазового сдвига (При U >10В, I>0,5 А)
|
±0,209 ° ±0,97 ° | |
|
Диапазон воспроизведения мощности постоянного и переменного тока |
0,5 мВА - 30кВА |
0,5 мВА - 20кВА |
|
Пределы допускаемой относительной погрешности воспроизведения мощности постоянного тока |
0,1 % |
0,1 % |
|
Пределы допускаемой относительной погрешности воспроизведения мощности переменного тока |
0,2 % |
0,3 % |
Таблица 35 - Дополнительные характеристики для опции PWRDDS
|
Характеристика |
Значения характеристики |
|
Число гармоник |
48 (с 2 по 49) |
|
Диапазон частот основного тона (1-я гармоника), Гц |
от 40 до 400 |
|
Диапазон частот гармоник, Гц |
от 80 до 2-104 |
|
Допускаемая относительная погрешность воспроизведения частоты гармоник |
±(0,1 % + (N*-0,08 %) |
|
Дискретность установки амплитуды гармоник (в % от 1-й гармоники) |
0,1 |
|
Диапазон фазы гармоник |
от 0 до 360 ° |
|
Дискретность установки фазы гармоник |
0,1 ° |
|
Диапазон воспроизведения напряжения гармонического сигнала, В |
от 1 до 1000 |
|
Диапазон воспроизведения силы тока гармонического сигнала, А |
от 0,3 до 30 |
|
, где N * - номер гармоники | |
Питания от сети переменного тока: напряжение, В частота, Гц
Потребляемая мощность, В-А, не более Габаритные размеры, мм, не более
3010R, 3041R, 3050R, 1000R
-
- длина
-
- ширина
-высота
3041TR, 3050TR, 1000TR
-
- длина
-
- ширина
-
- высота
Масса, кг, не более
от 216 до 253
(50 ± 1)
1500
440
480
160
450
300
190
20
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 25 °С, % атмосферное давление
от +15 до +25
до 80 от 84 до 106,7 кПа
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом и на лицевую панель калибраторов в виде наклейки.
Комплектность средства измеренийТаблица 36 -Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Калибратор многофункциональный 3010R (или 3041R), (или 3041TR), (или 3050R), (или 3050TR), (или 1000R), (или 1000TR) |
модель и опции по заказу | ||
|
Комплект ЗИП |
1 шт. | ||
|
Руководство по эксплуатации |
3000/1000.001РЭ |
1 шт. | |
|
Программное обеспечение |
1 комплект |
приведены в разделе «Эксплуатация калибраторов» документа 3000/1000.001РЭ «Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR,1000R, 1000TR. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;
ГОСТ 8.551-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц;
Техническая документация фирмы-изготовителя.
ИзготовительФирма «Transmille Ltd.», Великобритания
Unit 4, Select Business Centre, Lodge Road, Staplehurst, TNI2 0QW
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
обл., Солнечногорский р-н,
Юридический адрес: 141570, Московская гп. Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево. Тел./факс (495) 744-81-12.
E-mail: office@vniiftri.ru.
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» мая 2024 г. № 1250
Лист № 1
Всего листов 4
Регистрационный № 75195-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микробарометры дифференциальные измерительные эталонные К-304-АМ1И
Назначение средства измеренийМикробарометры дифференциальные измерительные эталонные К-304-АМ1И (далее -микробарометры) предназначены для измерений звукового давления (ЗД).
Описание средства измеренийПринцип действия микробарометра основан на преобразовании инфразвукового давления с помощью мембраны в модулированный высокочастотный электрический сигнал с последующей его демодуляцией и усилением. Микробарометр имеет устройство для контроля работоспособности сквозного тракта микробарометра.
Конструктивно микробарометр состоит из первичного измерительного преобразователя (ПП), вторичного преобразователя (ВП) и контрольного устройства, размещённых в металлическом цилиндрическом корпусе.
В качестве ПП используют капсюль конденсаторного микрофона, состоящий из неподвижного электрода и лёгкой подвижной мембраны. Мембрана и неподвижный электрод электрически изолированы друг от друга и являются обкладками конденсатора. Под действием ЗД мембрана колеблется, изменяя ёмкость конденсатора. ВП служит для преобразования изменения ёмкости капсюля в пропорциональное электрическое напряжение с помощью ёмкостного моста, питаемого от генератора опорной частоты. Кроме того, на плате ВП размещены: синхронный детектор, дифференциальный усилитель, усилитель постоянного тока, фильтр низких частот с дифференциальным выходом, контрольное устройство и стабилизированный источник питания.
Микробарометры используют при передачи размера единицы ЗД рабочим инфразвуковым микробарометрам (микрофонам, приёмникам акустического давления).
Общий вид микробарометра с указанием места пломбировки от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера приведены на рисунке 1.
Рисунок 1 - Общий вид микробарометра с указанием места пломбировки от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на табличку. Формат обозначения заводского номера цифровой.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная чувствительность Мн по полю (уровень чувствительности Ен) на симметричном выходе на опорной частоте 1,0 Гц, мВ/Па (дБ отн. 1 В/Па) |
60,0 (-24,4) |
|
Предельное допустимое отклонение чувствительности (уровня чувствительности) от номинального значения, мВ/Па (дБ) |
±20,0 (от -3,5 до +2,5) |
|
Рабочий диапазон частот, Гц |
от 0,003 до 63 |
|
Пределы допускаемой погрешности отклонения чувствительности (уровня чувствительности) от опорной чувствительности М0 (от уровня чувствительности Е0) на частоте 1 Гц в рабочем диапазоне частот:
|
от 0,67М0 до 1,07М0 (от -3,5 до +0,6 дБ) от 0,79М0 до 1,07М0 (от -2,0 до +0,6 дБ) от 0,94М0 до 1,07М0 (от -0,5 до +0,6 дБ) от 0,94М0 до 1,06М0 (от -0,5 до +0,5 дБ) от 0,94М0 до 1,19М0 (от -1,0 до +1,5 дБ) от 0,89Мо до 1,33Мо (от -1,0 до +2,5 дБ) |
|
Предельное значение амплитуды колебаний переменного давления, Па, не менее |
150 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более
|
135 220 |
|
Масса без упаковки / с упаковкой, кг, не более |
3/12 |
|
Напряжение постоянного тока питания микробарометра, В |
от 10,8 до 13,2 |
|
Рабочие условия эксплуатации:
|
от +15 до 25 от 30 до 80 от 96 до 104 |
наносится на корпус микробарометра в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность микробарометра
|
Наименование |
Обозначение |
Количество |
|
Микробарометр дифференциальный измерительный эталонный К-304-АМ1И |
АСМИ.406222.102 |
1 шт. |
|
Блок питания 220/12В c кабелем соединительным 1,5 м |
АСМИ.436221.101 |
1 шт. |
|
Звуковод 0,5 м |
АСМИ.723181.100 |
1 шт. |
|
Ящик укладочный |
АСМИ.312242.101 |
1 шт. |
|
Формуляр |
АСМИ.400622.102ФО |
1 экз. |
|
Руководство по эксплуатации |
АСМИ.400622.102РЭ |
1 экз. |
приведены в разделе 4 «Устройство и работа» и разделе 8 «Проведение измерений с использованием микробарометра» документа АСМИ.400622.102РЭ «Микробарометр дифференциальный измерительный эталонный К-304-АМ1И. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийАСМИ400622.102ТУ «Микробарометр дифференциальный измерительный эталонный К-304-АМ1И. Технические условия».
ИзготовительОбщество с ограниченной ответственностью Научно-технический центр «Геофизические измерения» (ООО НТЦ ГИ)
ИНН 5407025495
Адрес: 630032, г. Новосибирск, Горский мкр., д. 69/1, оф. 7 Телефон/факс: +7 (383) 319-02-86.
Web-сайт: www.ntcgi.ru
Е-mail: ntcgi@mail.ru.
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» мая 2024 г. № 1250
Лист № 1
Всего листов 5
Регистрационный № 75312-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители заряда дифференциальные AQ05
Назначение средства измеренийУсилители заряда дифференциальные AQ05 (далее по тексту - усилитель) предназначены для измерения, преобразования и усиления высокоимпедансного сигнала заряда пьезоэлектрических преобразователей в низкоимпедансный сигнал напряжения.
Описание средства измеренийПринцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, преобразователя силы, давления и т.д. -далее датчик) в низкоимпедансный сигнал напряжения.
Конструктивно усилитель представляет собой герметичный прямоугольный корпус из алюминиевого сплава, внутри которого на плате размещен электронный блок. На торцевых поверхностях закреплены входные и выходные соединители.
Питание усилителя, в зависимости от исполнения, осуществляется от внутреннего или внешнего источника питания постоянного тока. Усилитель имеет модификации, технические особенности которых приведены в таблице 1.
Нанесение знака поверки на средство измерений не предусмотрено . Заводской номер, состоящий из арабских цифр, наносится методом гравировки на корпус.
Внешний вид усилителя, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Структура обозначений усилителей (символы «Х» могут отсутствовать):
AQ05-
Х.
Х. ХХХ
коэффициент преобразования, мВ/пКл
количество каналов
индекс модификации (А, Б, Г, Д, Е)
Таблица 1
|
Тип модификации |
Обозначение |
Технические особенности | ||
|
Кол-во каналов |
Напряжение питания, В |
Коэффициент преобразования, мВ/пКл | ||
|
1 |
2 |
3 |
4 |
5 |
|
AQ05-А.1.001 |
АБКЖ.431134.001 |
1 |
+(12,0±0,5) |
1 |
|
AQ05-А.1.010 |
АБКЖ.431134.001-01 |
10 | ||
|
AQ05-А.1.100 |
АБКЖ.431134.001-02 |
100 | ||
|
AQ05-А.1.0,1 |
АБКЖ.431134.001-03 |
0,1 | ||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
AQO5-А.2.001 |
АБКЖ.431134.001-04 |
2 |
1 | |
|
AQO5-А.2.010 |
АБКЖ.431134.001-05 |
10 | ||
|
AQO5-А.2.100 |
АБКЖ.431134.001-06 |
100 | ||
|
AQO5-А.2.0,1 |
АБКЖ.431134.001-07 |
0,1 | ||
|
AQO5-Б.1.001 |
АБКЖ.431134.001-08 |
1 |
±(от 9 до 15) |
1 |
|
AQ05-Б.1.010 |
АБКЖ.431134.001-09 |
10 | ||
|
AQO5-Б.1.100 |
АБКЖ.431134.001-10 |
100 | ||
|
AQO5-Б.1.0,1 |
АБКЖ.431134.001-11 |
0,1 | ||
|
AQO5-Б.2.001 |
АБКЖ.431134.001-12 |
2 |
1 | |
|
AQO5-Б.2.010 |
АБКЖ.431134.001-13 |
10 | ||
|
AQO5-Б.2.100 |
АБКЖ.431134.001-14 |
100 | ||
|
AQO5-Б.2.0,1 |
АБКЖ.431134.001-15 |
0,1 | ||
|
AQ05-Г.1.001 |
АБКЖ.431134.001-24 |
1 |
+(5,0±0,5) |
1 |
|
AQO5-Г.1.010 |
АБКЖ.431134.001-25 |
10 | ||
|
AQO5-Г.1.100 |
АБКЖ.431134.001-26 |
100 | ||
|
AQO5-Г.1.0,1 |
АБКЖ.431134.001-27 |
0,1 | ||
|
AQ05-Д.1.1 |
АБКЖ.431134.001-28 |
1 |
+(12,0±0,5) |
1 |
|
AQ05-Д.2.1 |
АБКЖ.431134.001-29 |
2 | ||
|
AQO5-Е.001 |
АБКЖ.431134.001-30 |
3 |
+(12,0±0,5) |
1 |
|
AQO5-Е.010 |
АБКЖ.431134.001-31 |
10 | ||
|
AQO5-Е.100 |
АБКЖ.431134.001-32 |
100 | ||
|
AQO5-Е.0,1 |
АБКЖ.431134.001-33 |
0,1 |
Место нанесения пломбы-этикетки
а) - Внешний вид усилителей
AQ05-A.1.XXX, AQ05-Б.1.ХХХ,
AQ05-Д.1.1
Место нанесения пломбы-этикетки
а) - Внешний вид усилителей
AQ05-A.2.XXX, AQ05-b.2.XXX.
AQ05-Д.2.1, AQ05-r.2.XXX
Рисунок 2 - Внешний вид усилителей дифференциальных AQ05
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный входной заряд (пик) на частоте 1 кГц, пКл, не менее: | |
|
- AQ05-A.X.0,1, AQ05-Б.X.0,1, AQ05-E.0,1 |
±100000 |
|
- AQ05-A.X.001, AQ05-Б.X.001, AQO5-E.001, AQ05-Д.X.1 |
±10000 |
|
- AQ05-A.X.010, AQ05-Б.X.010, AQ05-E.010 |
±1000 |
|
- AQ05-A.X.0100, AQ05-Б.X.100, AQ05-E.100 |
±100 |
|
- AQ05-r.X.0,1 |
±45000 |
|
- AQ05-r.X.001 |
±4500 |
|
- AQ05-r.X.010 |
±450 |
|
- AQ05-r.X.100 |
±45 |
|
Номинальное значение коэффициента преобразования, мВ/пКл: | |
|
- AQ05-X.X.0,1 |
0,1 |
|
- AQ05-X.X.001, AQ05-Д.X.1 |
1 |
|
- AQ05-X.X.010 |
10 |
|
- AQ05-X.X.100 |
100 |
|
Пределы основной относительной погрешности преобразования заряда в напряжение на частоте 1 кГц, % |
±2 |
|
Рабочий диапазон частот, Гц: | |
|
- для AQ05-X.X.XXX (кроме AQ05-Д.X.1) |
от 1 до 30000 |
|
- для AQ05-Д.X.1 |
от 0,01 до 30000 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Неравномерность амплитудно-частотной характеристики относительно частоты 1 кГц, %:
|
±30 ±5 ±30 ±5 |
|
СКЗ шума, приведенного к входу, пКл, не более |
10^10-3 |
|
Пределы дополнительной относительной погрешности преобразования в температурном диапазоне от минус 40 до плюс 85 °С, % |
±1 |
|
Нормальные условия измерений:
|
от 18 до 25 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная амплитуда выходного напряжения при коэффициенте нелинейных искажений не более 5 %, В, не менее: | |
|
- AQ05-A.X.XXX, AQ05-b.X.XXX, AQ05-E.XXX, AQ05-Д.Х.1 |
10,0 |
|
- AQ05-Г.X.XXX |
4,5 |
|
Напряжение смещения на выходе усилителя, мВ |
±5 |
|
Выходное сопротивление, Ом, не более |
100 |
|
Напряжение питания постоянного тока, В: | |
|
- AQ05-A.X.XXX, AQ05-Д.X.1, AQ05-E.XXX |
+(12,0±0,5) |
|
- AQ05-Б.X.XXX |
±(от 9 до 15) |
|
- AQ05-Г.X.XXX |
(5,0±0,5) |
|
Ток потребления, мА, не более: | |
|
- AQ05-A.X.XXX, AQ05-Д.X.1 |
20 |
|
- AQ05-Б.X.XXX |
10 |
|
- AQ05-Г.X.XXX |
35 |
|
- AQ05-E.XXX |
60 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +85 |
|
- относительная влажность воздуха при 35 °С, % |
до 80 |
|
Габаритные размеры (длина^высота^глубина), мм, не более: | |
|
- AQ05-A.1.XXX, AQ05-B.1.XXX, AQ05-Д.1.1. AQ05-Г.1.XXX |
121x30x36 |
|
- AQ05-A.2.XXX, AQ05-b.2.XXX, AQ05-Д.2.1, AQ05-r.2.XXX |
116x30x96 |
|
- AQ05-E.XXX |
121x33x36 |
|
Масса усилителя, кг, не более - AQ05-A.1.XXX, AQ05-Б.1.XXX, AQ05-Д.1.1, AQ05-Г.1.XXX, | |
|
AQ05-E.XXX |
0,10 |
|
- AQ05-A.2.XXX, AQ05-Б.2.XXX, AQ05-Д.2.1, AQ05-Г.2.XXX |
0,25 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
наносится на титульный лист паспорта АБКЖ.431134.001ПС, и руководства по эксплуатации
АБКЖ. 431134.001РЭ типографским способом в левом верхнем углу.
Комплектность средства измеренийТаблица 4 - Комплектность усилителя
|
Наименование |
Обозначение |
Количество |
|
Усилитель заряда дифференциальный AQ05 |
АБКЖ.431134.001-ХХ |
1 шт. |
|
Усилитель заряда дифференциальный AQ05. Паспорт |
АБКЖ.431134.001-ХХПС |
1 шт. |
|
Усилитель заряда дифференциальный AQ05. Руководство по эксплуатации |
АБКЖ.431134.001РЭ |
одно на партию |
|
Усилитель заряда дифференциальный AQ05. Методика поверки | ||
|
Емкостной преобразователь Е1000 |
по требованию | |
|
Блок питания |
AS05 |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измеренийАБКЖ.431134.001ТУ Усилитель заряда дифференциальный AQ05. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777
Факс: (83130) 67778
E-mail: mail@globaltest.ru
Web-сайт: www.globaltest.ru
Испытательный центрФедеральное государственное унитарное предприятие «Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородской обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 22253
Факс (83130) 22232
E-mail: shvn@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» мая 2024 г. № 1250
Лист № 1
Всего листов 5
Регистрационный № 75830-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов низкочастотные Г3-139/1
Назначение средства измеренийГенератор сигналов низкочастотный Г3-139/1 (далее по тексту - генератор) предназначен для формирования немодулированных синусоидальных колебаний с ультрамалым уровнем коэффициента гармоник, высокой стабильностью и точностью установки напряжения и частоты.
Описание средства измеренийПринцип действия генератора основан на способе прямого цифрового синтеза сигнала требуемой частоты от опорного кварцевого генератора.
Синтезированный синусоидальный сигнал фильтруется от гармоник синхронно-перестраиваемым по частоте фильтром нижних частот и далее через усилитель напряжения и систему аттенюаторов выводится на выход прибора. Для стабилизации амплитуды сигнала синтезатор частоты и фильтр нижних частот охвачены кольцом системы автоматического регулирования. Плавная регулировка амплитуды сигнала осуществляется цифро-аналоговым преобразователем, входящим в кольцо системы автоматического регулирования.
Конструктивно генератор выполнен в металлическом корпусе настольного типа.
На лицевой панели генератора размещены органы управления, подключения и цветной дисплей.
Управление режимами прибора, ввод, вывод данных, учет калибровочных коэффициентов выполняются встроенным одноплатным контроллером. Информация об установленных параметрах и режимах в приборе выводится на дисплей. Для дистанционного управления прибором имеется встроенный интерфейс RS-232.
Общий вид генератора представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид генератора сигналов низкочастотного Г3-139/1
Места пломбировка с нанесением знака поверки
г
}3tVMH<MVA
I
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра генератора, наносится типографским способом на маркировочную наклейку, расположенную на задней панели генератора, в виде цифрового обозначения, состоящего из трех арабских цифр.
Программное обеспечениеВстраиваемое программное обеспечение для контроллера выполнено на платформе NET Micro Framework 4.2.
В приборе имеется защита ПО контроллера от преднамеренного и непреднамеренного изменения:
-
- без нарушения целостности конструкции прибора и заводских пломб невозможно удаление/замена контроллера или замена встроенного ПО;
-
- доступ к калибровочным и регулировочным коэффициентам со стороны интерфейса защищен паролем.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Конструкция генераторов исключает возможность несанкционированного влияния на ПО генераторов и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения Идентификационные данные (признаки)
Значение
|
Идентификационное наименование ПО |
LowFreqOutput G3-139/1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот выходного сигнала, Гц |
от 10 до 106 |
|
Дискретность установки частоты, Гц | |
|
- в диапазоне частот от 10 Гц до 10 кГц включ. |
0,1 |
|
- в диапазоне частот св. 10 кГц до 100 кГц включ. |
1 |
|
- в диапазоне частот св. 100 кГц до 1000 кГц |
10 |
|
Пределы допускаемой абсолютной погрешности установки частоты, Г ц |
±(5^10-6f + 0,01 Гц)* |
|
Диапазон установки выходного напряжения (Uy), В |
от 10 до 10^10-6 |
|
- на нагрузке 600 Ом | |
|
- на нагрузке 50 Ом |
от 5 до 10^10-6 |
|
Дискретность установки выходного напряжения: | |
|
- в диапазоне св. 1 до 10 В, мВ |
0,1 |
|
- в диапазоне св. 100 до 1000 мВ включ., мВ |
0,01 |
|
- в диапазоне св. 10 до 100 мВ включ., мВ |
0,001 |
|
- в диапазоне св. 1 до 10 мВ включ., мВ |
0,0001 |
|
- в диапазоне от 10 до 1000 мкВ включ., мкВ |
0,01 |
|
Опорный уровень выходного напряжения на частоте 1 кГц, В: | |
|
- на сопротивлении нагрузки (600±6) Ом |
10 |
|
- на сопротивлении нагрузки (50±0,5) Ом |
5 |
|
Пределы допускаемой основной относительной погрешности установки опорного уровня выходного напряжения, дБ |
±0,006 |
|
Неравномерность опорного уровня выходного напряжения, дБ | |
|
- в диапазоне частот от 10 Гц до 100 Гц включ. |
±0,02 |
|
- в диапазоне частот св. 100 Гц до 200 кГц включ. |
±0,006 |
|
- в диапазоне частот св. 200 кГц до 500 кГц включ. |
±0,01 |
|
- в диапазоне частот св. 500 кГц до 1000 кГц |
±0,02 |
|
Пределы допускаемой погрешности установки выходного напряжения относительно опорного уровня выходного напряжения, дБ |
значения приведены в таблице 3 |
|
Нестабильность выходного напряжения за любые 3 ч работы после самопрогрева в течение 1 ч, дБ |
±0,006 |
|
Коэффициент гармоник выходного напряжения, % | |
|
- в диапазоне частот от 10 Гц до 100 Гц включ. |
0,005 |
|
- в диапазоне частот св. 100 Гц до 20 кГц включ. |
0,003 |
|
- в диапазоне частот св. 20 кГц до 60 кГц включ. |
0,005 |
|
- в диапазоне частот св. 60 кГц до 100 кГц включ. |
0,007 |
|
- в диапазоне частот св. 100 кГц до 200 кГц включ. |
0,01 |
|
- в диапазоне частот св. 200 кГц до 500 кГц включ. |
0,05 |
|
- в диапазоне частот св. 500 кГц до 1000 кГц |
0,1 |
|
Выходное сопротивление генератора, Ом, менее | |
|
- в диапазоне напряжений от 10 В до 10 мВ включ. |
0,1 |
|
- в диапазоне напряжений менее 10 мВ до 10 мкВ |
1,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности установки опорного уровня выходного напряжения от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
1,0 |
|
Нормальные условия измерений:
|
от 15 до 25 80 от 84 до 106,7 |
|
*где f - установленное значение частоты, Гц | |
Таблица 3 -
выходного
ы
|
Выходное напряжение, В |
Пределы допускаемой погрешности установки выходного напряжения, дБ, в диапазоне частот | |||
|
от 0,01 до 100 кГц включ. |
св. 100 до 500 кГц включ. |
св. |
500 до 1000 кГц | |
|
от 10 до 10-1 включ. |
±0,01 |
±0,02 |
±0,03 | |
|
менее 10-1 до 3,16^10-5 включ. |
±0,0006D* |
±0,001D* |
±0,002D* | |
|
менее 3,16^10-5 до 1^10-5 включ. |
±0,1 |
±0,2 |
±0,3 | |
*где D=20lg и , Uy - установленное значение напряжения, В U у
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжением переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±0,5 |
|
Потребляемая мощность, В^А, не более |
30 |
|
Габаритные размеры, мм, не более | |
|
- высота |
115 |
|
- ширина |
375 |
|
- длина |
270 |
|
Масса, кг, не более |
3,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 5 до 40 |
|
- относительная влажность, % |
до 90 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
15000 |
наносится на переднюю панель прибора методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов низкочастотный Г3-139/1 |
РПИС.411166.015-1 |
1 шт. |
|
Комплект принадлежностей |
РПИС.411918.010 |
1 шт. |
|
Руководство по эксплуатации |
РПИС. 411166.015-1 РЭ |
1 экз. |
|
Формуляр |
РПИС. 411166.015-1 ФО |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов низкочастотным Г3-139/1ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
РПИС.411166.015-1 ТУ Генератор сигналов низкочастотный Г3-139/1. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие
«Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
ИНН 5261004288
Адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 310
Телефон (факс): (831) 465-50-12
Web-сайт: www.rpis.ru
E-mail: rpis@mail.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8-800-200-22-14
Web-сайт: www.nncsm.ru
E-mail: mail@nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
