УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 03 » июня 2026 г. № 107 6
Лист № 1 Регистрационный № 98550-26 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные PANAM Назначение средства измеренийПреобразователи давления измерительные PANAM (далее - преобразователи) предназначены для измерений абсолютного, избыточного отрицательного (вакуума) и положительного давления, давления-разрежения, разности давлений жидких и газообразных сред и преобразования измеренного давления в унифицированный выходной сигнал: силы, напряжения постоянного тока, а также в цифровой выходной сигнал.
Описание средства измеренийПринцип действия преобразователей основан на упругой деформации чувствительного элемента первичного преобразователя - пьезорезистивная кремниевая монолитная структура. Измеряемое давление, подаваемое во входную камеру, вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления резистивных элементов, далее изменение выходного электрического сигнала. Электрический сигнал преобразуется аналогово-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на дисплей и (или) на устройство, формирующее унифицированный выходной сигнал: токовый от 4 до 20 мА, от 0 до 20 мА или напряжения от 0 до 5 В, от 0 до 10 В и/или в цифровой сигнал на базе протоколов HART, Modbus RTU.
Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки.
Конструкция преобразователей давления измерительных позволяет подключать к ним различные типы резьбовых соединений и фланцев, применять их с выносными разделительными мембранами и капиллярными линиями, использовать в составе узла измерения расхода в комплексе со стандартными или специальными сужающими устройствами.
Измеренные преобразователями значения давлений могут использоваться в расчетах при измерениях других величин, функционально связанных с измеряемым давлением.
В зависимости от вида измеряемого давления изготавливаются следующие модели преобразователей:
PPT-101, PPT-102, PPT-103 - преобразователи, предназначенные для измерений избыточного или абсолютного давлений;
PDPT-201, PDPT-201-1, PDPT-201-2, PDPT-202, PDPT-203, PDPT-204 -преобразователи, предназначенные для измерений разности давлений.
Модели преобразователей могут иметь различные исполнения в зависимости от кода заказа, отличающиеся метрологическими и техническими характеристиками, наличием дисплея, типами присоединений к процессу, выходными сигналами.
Преобразователи изготавливаются, как в общепромышленном, так и во взрывозащищенном исполнении.
|
PPT- |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
Рисунок 1 - Схема условного обозначения преобразователей давления измерительных PANAM мод. PPT (код заказа)
Таблица 1 - Расшифровка структуры условного обозначения исполнений (код заказа) преобразователя (полная структура приведена в руководстве по эксплуатации на преобразователи)________________________________________________________________________
|
№ индекса |
Описание |
|
1 |
Описание модели |
|
2 |
Материал корпуса |
|
3 |
Диапазон измерений |
|
4 |
Выходной сигнал |
|
5 |
Рабочая температура эксплуатации |
|
6 |
Значение основной погрешности измерений |
|
7 |
Материал смачиваемых частей |
|
8 |
Присоединение к процессу |
|
9 |
Электрическое присоединение |
|
10 |
Наличие сертификата Exia, Exd, SIL |
|
11 |
Степень защиты от внешних воздействий |
|
12 |
Наличие сертификатов и протоколов тестов на дополнительные испытания |
|
13 |
Наличие дисплея |
|
14 |
Дополнительная комплектация |
|
PDPT- |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
Рисунок 2 - Схема условного обозначения преобразователей давления измерительных PANAM мод. PDPT (код заказа)
Таблица 2 - Расшифровка структуры условного обозначения исполнений (код заказа) преобразователя (полная структура приведена в руководстве по эксплуатации на преобразователи)________________________________________________________________________
|
№ индекса |
Описание |
|
1 |
Описание модели |
|
2 |
Материал корпуса |
|
3 |
Диапазон измерений |
|
4 |
Выходной сигнал |
|
5 |
Значение основной погрешности измерений |
|
6 |
Присоединение к процессу |
|
7 |
Уплотнение |
|
8 |
Электрическое присоединение |
|
9 |
Наличие сертификата Exia, Exd, SIL |
|
10 |
Степень защиты от внешних воздействий |
|
11 |
Наличие сертификатов и протоколов тестов на дополнительные испытания |
|
12 |
Наличие дисплея |
|
13 |
Дополнительная комплектация |
|
14 |
Длина кабеля |
Общий вид преобразователей представлен на рисунке 3.
Заводской/серийный номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится способом лазерной гравировки на металлическую табличку или печатным способом на наклейку, прикрепленную на корпус преобразователя. Изображение места нанесения заводского/серийного номера представлено на рисунке 4.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Пломбирование преобразователей не предусмотрено.
I......

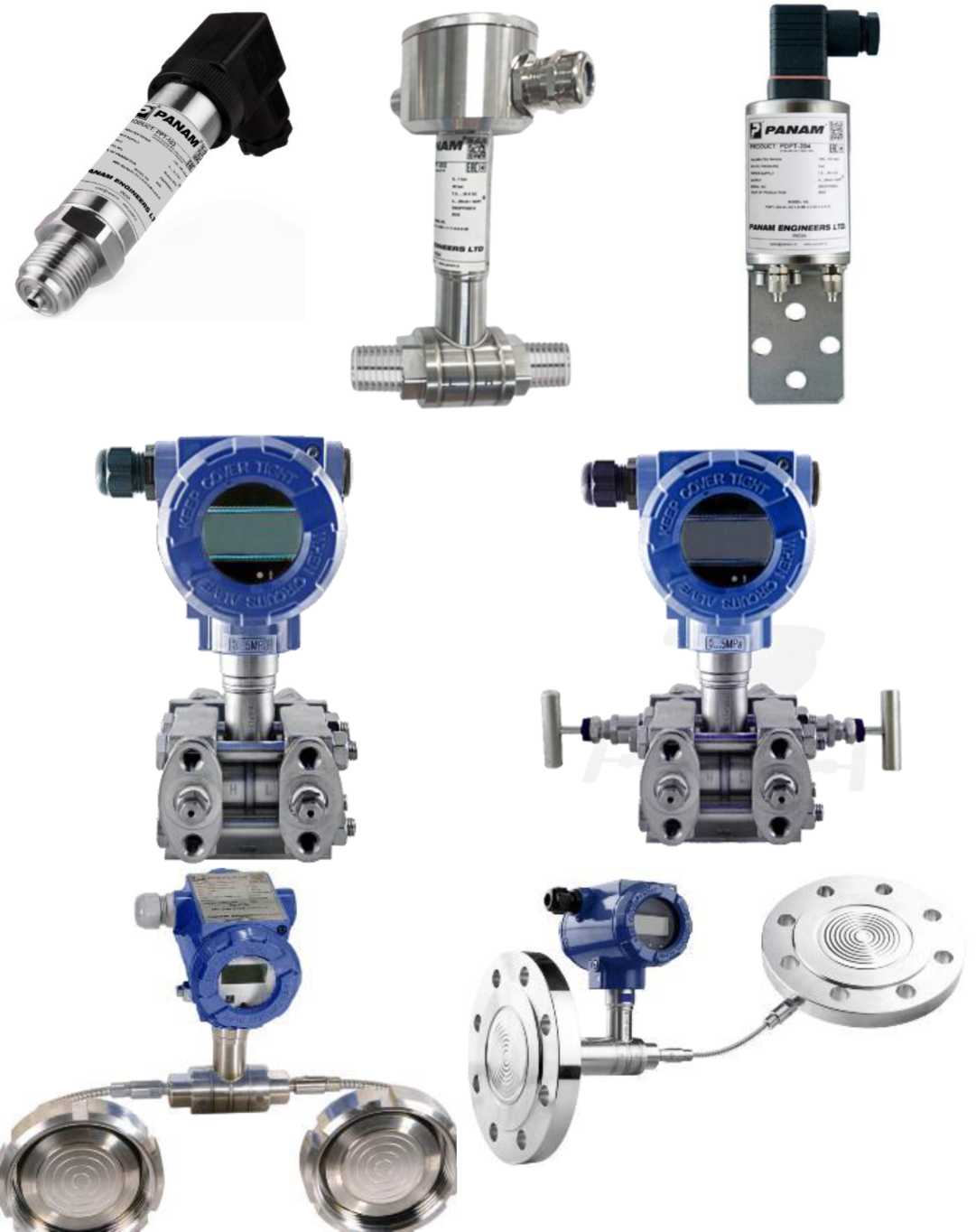

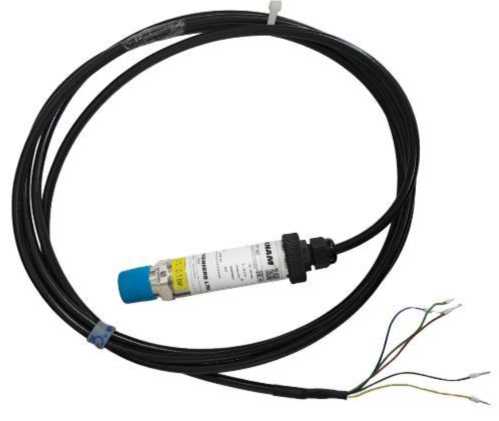

Рисунок 3 - Общий вид преобразователей давления измерительных PANAM
|
яг | |
|
Г" |
J |
|
к >' | |
|
■---1 | |
|
г $ | |
OUTPUT
ELECTRICAL CORRECTION
SERIAL RO.
I YEAR OF PRODUCTION___
MODEL NO.
U РАНАМ
«»»«
ж
PRODUCT: PDPT-201
-5.1...I.1 b«r
CALIBRATED RANOE
4 MPa
STATIC PRESSURE
45—Mt
AMBIENT TEMPERATURE
POWER SUPPLY
JSVDC ■A* HART*
31 NEERS LTD
INDIA
mMU.NO
Tul0Fr*oeuCT'o,i
Место нанесения Заводского/серийного номера

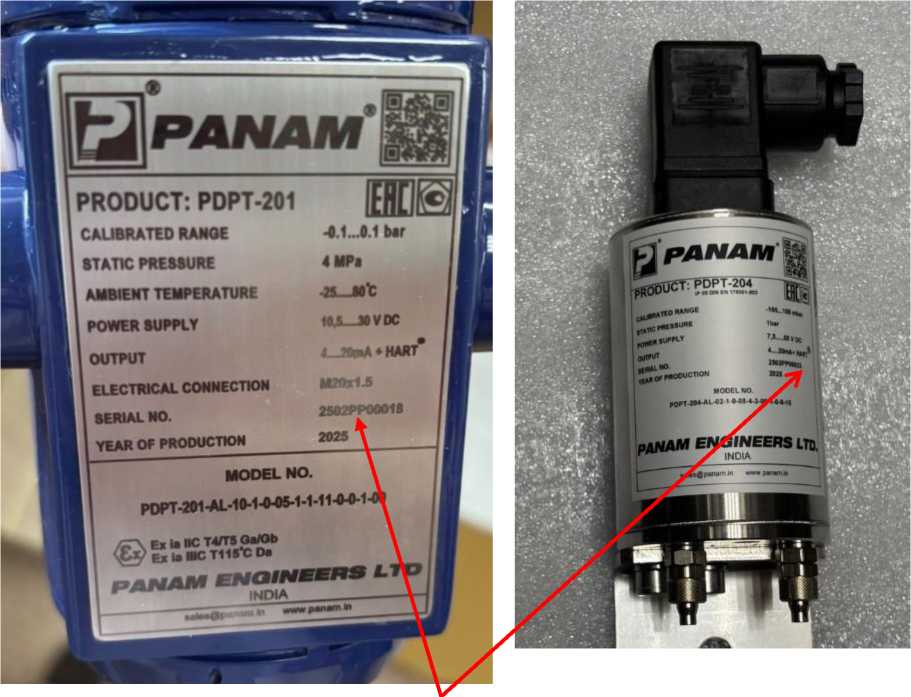

Рисунок 4 - Места нанесения заводского/серийного номера
Программное обеспечениеПрограммное обеспечение (ПО) преобразователей состоит только из встроенного, метрологически значимого ПО. Данное ПО размещенном внутри корпуса преобразователя, и недоступно для внешних изменений. Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - недоступны.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный диапазон измерений (ДИтах)1) 2) |
см. таблицы 4-6 |
|
Минимальный диапазон измерений (ДИтт) 1); 2) |
см. таблицы 4-6 |
|
Пределы допускаемой основной приведенной погрешности измерений (уосн), % ДИн 1): - ДИн > 30% ДИтах -ДИн < 30 %ДИтах |
см. таблицы 4, 6 2' Y осн |
|
Максимальное рабочее (статическое) давление (Рраб), МПа1^ 2) |
см. таблицу 6 |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, % ДИн /10 °С (Yt)1) |
см. таблицы 4-6 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления Рраб, % ДИн /1 МПа (ур) 1), 2) |
см. таблицу 6 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением напряжения питания постоянного тока от номинального значения, уи, % ВПИ / 1 В - PPT-101, PPT-102, PDPT-201, PDPT-201-1, PDPT-201-2, PDPT-202, PDPT-203, PDPT-204 - PPT-103 |
±0,002 ±0,005 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +21 до +25 |
Примечание: ДИтах - максимальный диапазон измерений преобразователя. ДИн - настроенный диапазон измерений преобразователя. ДИтт - минимальный диапазон измерений преобразователя. ДИ - диапазон измерений давления - алгебраическая разность между значениями верхнего и нижнего пределов измерений. При изготовлении допускается настройка (изготовление) преобразователей на любой диапазон измерений (ДИн), лежащий внутри приведённого в таблице максимального (ДИтах), но величина диапазона измерений должна быть не менее минимального (ДИтт). Информация о настроенном диапазоне измерений и основной погрешности при изготовлении или эксплуатации, заносится в паспорт преобразователя. | |
Таблица 4 - Диапазоны измерений, пределы допускаемой основной (yoch) и дополнительной (yt) погрешностей измерений преобразователей давления измерительных PANAM модель PPT
|
Вид давления |
ДИтах, МПа |
ДИ-min, кПа |
Yoch, % ДИн |
yt, % ДИн/ 10 °C |
|
ДИн > 30% ДИтах | ||||
|
Модель PPT-101 | ||||
|
Избыточное давление |
от 0 до 100 |
1000 |
±0,05; ±0,075 |
±0,05 |
|
от 0 до 60 |
600 | |||
|
от 0 до 30 |
300 | |||
|
от 0 до 16 |
160 | |||
|
от 0 до 7 |
70 | |||
|
от 0 до 2,5 |
25 | |||
|
от 0 до 0,7 |
7 | |||
|
от 0 до 0,2 |
10 | |||
|
от 0 до 0,1 |
5 | |||
|
от 0 до 0,025 |
2,5 | |||
|
Давление-разрежение |
от -0,1 до 7 |
71 | ||
|
от -0,1 до 2,5 |
26 | |||
|
от -0,1 до 0,7 |
8 | |||
|
от -0,1 до 0,15 |
12 | |||
|
от -0,05 до 0,05 |
5 | |||
|
от -0,0015 до 0,007 |
2,4 |
±0,1 | ||
|
от -0,0025 до 0,0025 |
-1) |
- | ||
|
от -0,01 до 0,01 |
2 |
±0,1 | ||
|
от -0,0007 до 0,0007 |
-1) |
±0,1 |
- | |
|
Абсолютное давление |
от 0 до 0,13 |
10 |
±0,05; ±0,075 |
±0,05 |
|
от 0 до 0,7 |
10 | |||
|
от 0 до 2,5 |
25 | |||
|
от 0 до 7 |
70 | |||
|
от 0 до 30 |
300 | |||
|
Модель PPT-102 | ||||
|
Избыточное давление |
от 0 до 100 |
1000 |
±0,075; ±0,1 |
±0,08 |
|
от 0 до 60 |
600 | |||
|
от 0 до 30 |
300 | |||
|
от 0 до 16 |
160 | |||
|
от 0 до 7 |
70 | |||
|
от 0 до 2,5 |
25 | |||
|
от 0 до 0,7 |
7 | |||
|
от 0 до 0,2 |
10 | |||
|
от 0 до 0,1 |
5 | |||
|
от 0 до 0,025 |
2,5 | |||
|
Давление-разрежение |
от -0,1 до 7 |
71 | ||
|
от -0,1 до 2,5 |
26 | |||
|
от -0,1 до 0,7 |
7 | |||
|
от -0,1 до 0,15 |
12 | |||
|
от -0,05 до 0,05 |
5 | |||
|
от -0,01 до 0,01 |
2 |
±0,1 | ||
|
от -0,0015 до 0,007 |
2,4 | |||
|
Абсолютное давление |
от 0 до 0,13 |
10 |
±0,08 | |
|
от 0 до 0,7 |
10 | |||
|
от 0 до 2,5 |
25 | |||
|
от 0 до 7 |
70 | |||
|
от 0 до 30 |
300 | |||
|
1) ДИ не перенастраиваемый. | ||||
Таблица 5 - Диапазоны измерений, пределы допускаемой основной (yoch) и дополнительной (yt) погрешностей измерений преобразователей давления измерительных . PANAM модель PPT-103
|
Наименование характеристики |
Значение |
|
ДИтах, МПа - давление-разрежение |
от -0,1 до 100 |
|
- разрежение |
от 0 до -0,1 |
|
- избыточное давление |
от 0 до 100 |
|
- абсолютное давление |
от 0 до 8 |
|
ДИ-mm, кПа - давление-разрежение |
5,0 |
|
- разрежение |
2,5 |
|
- избыточное давление |
2,5 |
|
- абсолютное давление |
40 |
|
Пределы допускаемой основной приведенной погрешности измерений (уосн) к ДИ, %: 2,5 кПа < ДИ < 10 кПа |
±0,6 |
|
10 кПа< дИ < 40 кПа |
±0,3 |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, % ДИ /10 °С (yt) |
±0,5 |
Таблица 6 - Диапазон измерений разности давлений, максимальное рабочее (статическое) давление, пределы допускаемой основной (уосн) и дополнительной (yt), (ур) погрешностей измерений преобразователей давления измерительных PANAM модель , PDPT
|
ДИ-max, МПа |
ДИтт, кПа |
Уосн, % ДИн |
yt, % ДИн/ 10 °C |
Рраб, МПа |
ур, % ДИн /1 МПа |
|
ДИн > 30% ДИтах | |||||
|
Модель PDPT-201 | |||||
|
от 0 до 7 |
700 |
7 |
±0,06 | ||
|
от 0 до 1,6 |
160 |
±0,01; ±0,06 | |||
|
от 0 до 0,25 |
20 | ||||
|
от 0 до 0,1 |
5 | ||||
|
от 0 до 0,025 |
1 |
±0,05; ±0,075 |
±0,05 |
4 |
±0,01 |
|
от -0,05 до 0,050 |
10 | ||||
|
от -0,01 до 0,01 |
1 | ||||
|
от -0,0005 до 0,007 |
1 |
±0,01; ±0,03 | |||
|
от -0,0025 до 0,0025 |
1 |
4; 20 |
±0,01 | ||
|
Модели PDPT-201-1, PDPT |
Г-201-2 | ||||
|
от -0,016 до 0,016 |
0,98 | ||||
|
от -0,050 до 0,05 |
4,9 |
±0,1 |
±0,08 |
4 |
±0,01; |
|
от -0,16 до 0,2 |
14,71 |
±0,03; ±0,06 | |||
|
от -0,16 до 1,6 |
100 | ||||
|
Модель PDPT-202 | |||||
|
от 0 до 7 |
700 |
±0,06 | |||
|
от 0 до 1,6 |
160 | ||||
|
от 0 до 0,25 |
20 | ||||
|
от 0 до 0,1 |
5 |
±0,1 |
±0,08 |
4; 25; | |
|
от 0 до 0,025 |
1 |
32; 40 |
±0,01 | ||
|
от -0,05 до 0,05 |
10 | ||||
|
от -0,01 до 0,01 |
1 | ||||
|
от -0,0005 до 0,007 |
0,5 |
±0,03 | |||
|
ДИ-max, МПа |
ДИ-mm, кПа |
Yосн, % ДИн |
Yt, % ДИн/ 10 °C |
Рраб, МПа |
Yp, % ДИн /1 МПа |
|
ДИн > 30% ДИтах | |||||
|
Модели PDPT-203, PDPT |
Г-204 | ||||
|
от 0 до 0,0025 |
0,4 |
±0,075 |
±0,1 |
0,035 |
- |
|
от -0,00025 до 0,00025 |
0,2 |
±0,25 | |||
|
от -0,0007 до 0,0007 |
0,3 |
±0,1 | |||
|
от -0,00025 до 0,00025 |
0,5 |
±0,1 |
0,1 | ||
|
от -0,01 до 0,01 |
2 |
±0,075 | |||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы1^
|
от 4 до 20; от 0 до 20 от 0 до 5; от 0 до 10 HART, Modbus RTU |
|
Напряжение питания постоянного тока, В1)
|
от 10 до 55; от 12 до 36; от 7,5 до 30; от 10,5 до 30; от 13,5 до 55 |
|
Условия эксплуатации:
|
от -50 до +80; от -40 до +80; от -40 до +85; от -25 до +75; от -25 до +80; 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты PPT-101, PDPT-201, PDPT-203 |
0/1 Ex ia IIC T5.. ,T4 Ga/Gb X; Ex ia IIIC T115°C Da X; 0/1 Ex ia IIB T5.T4 Ga/Gb X; PO Ex ia I Ma X; 0/1 Ex ia/db IIC T6.T5 Ga/Gb X; Ex ia/tb IIIC T105°C Da/Db X; PB Ex db ia I Mb X; 1Ex ia/db IIC T6.T5 Gb X |
|
PPT-102, PPT-103, PDPT-202 |
0/1 Ex ia IIC T6.T4 Ga/Gb X; 0/1 Ex ia IIC T4 Ga/Gb X; Ex ia IIIC T85°C.T120°C Da X; Ex ia IIIC T105°C Da X; PO Ex ia I Ma X; 1Ex db IIC T6.T4 Gb X; Ex tb IIIC T85°C.T120°C Db X; PB Ex db I Mb X |
|
PDPT-204 |
0/1 Ex ia IIC Т6.Т4 Ga/Gb Х; Ex ia IIIC T105 C Da X; РО Ех 1а I Ма Х |
|
Степень защиты от внешних воздействий |
IP65/IP66/IP67/IP68 |
|
Масса, кг, не более 2)
|
1,4 3,6 0,96 0,92 1,2 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры преобразователя | |
|
(длинахширинахвысота), мм, не более 2): | |
|
- PPT-101, PDPT-201, PDPT-203 |
133x133x200 |
|
- PDPT-204 |
133x133x194 |
|
- PDPT-202 |
184x33x95 |
|
(длинахдиаметр), мм, не более | |
|
PPT-102, PPT-103 |
152x033 |
|
1) Конкретное значение указано в паспорте на преобразователе. | |
|
2) В зависимости от модели и исполнения, без учета габаритных размеров фланцев, | |
|
разделительных мембран и капиллярных линий (при наличии). | |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
140000 |
|
Средний срок службы, лет, не менее |
15 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
PANAM |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. 1)1 |
|
Паспорт |
- |
1 экз. |
|
1) Допускается: | ||
|
- прилагать 1 экз. (в зависимости от заказа) |
на каждые 10 штук, поставляемых в один | |
|
адрес; | ||
|
- поставка на электронном носителе. | ||
приведены в разделе 2 «Основные сведения об изделии» паспорта.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Приказ Федерального агентства по техническому регулированию и метрологии от 05 декабря 2025 № 2667 Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне N10-2 - N108 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 № 472 Об утверждении Государственной поверочной схемы для средств измерений разности давлений до N105 Па
Стандарт предприятия «Преобразователи давления измерительные PANAM», «PANAM ENGINEERS LTD.», Индия
Правообладатель«PANAM ENGINEERS LTD.», Индия Адрес: 203, Jaisingh Business Center, Parsiwada, Sahar Road, Andheri (East), Mumbai,
Maharashtra, 400099, Индия Телефон: +91 87996 14131
E-mail: sales@panam.in
Web-сайт: www.panam.in
Изготовитель«PANAM ENGINEERS LTD.», Индия
Адрес: 203, Jaisingh Business Center, Parsiwada, Sahar Road, Andheri (East), Mumbai, Maharashtra, 400099, Индия
Адрес места деятельности: Survey No. 192, NH- 8 At&PO: Piludra, Taluka: Prantij, Dist: Sabarkantha, Gujarat, 383205
Телефон: +91 87996 14131
E-mail: sales@panam.in Web-сайт: www.panam.in
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00 Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13
