№689 от 13.03.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 535165
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 сентября 2023 г. № 1875
«Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 689 от 13.03.2024
Москва
13 марта 2024 г.
До 689

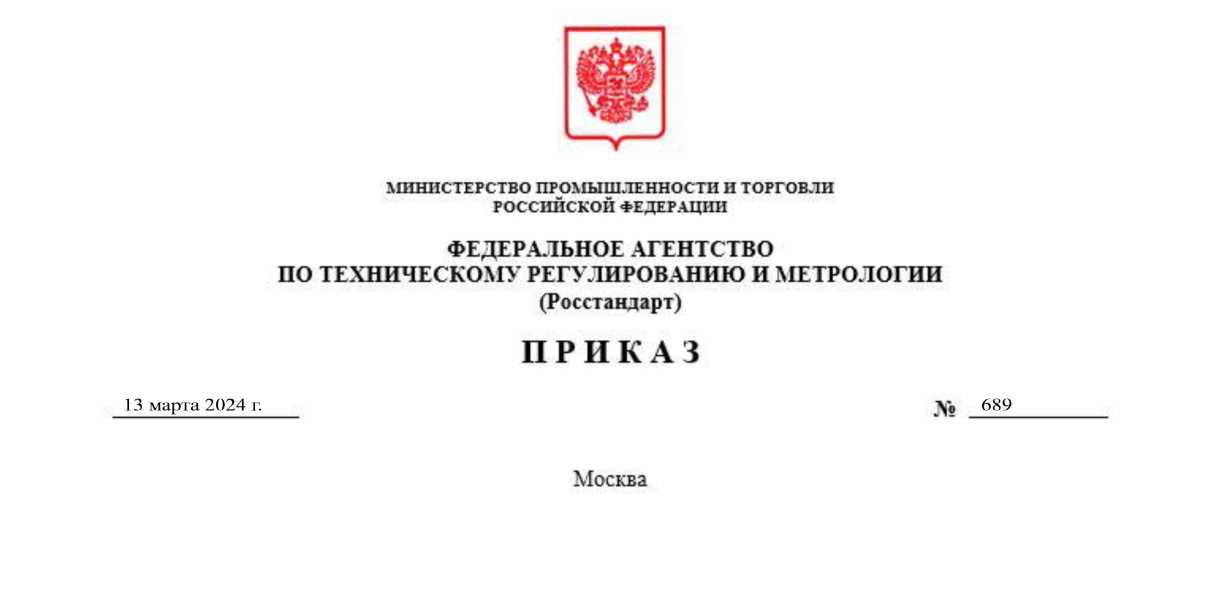

ПРИКАЗ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 сентября 2023 г. № 1875 «Об утверждении типов средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 16 приложения к приказу от 12 сентября 2023 г. № 1875 «Об утверждении типов средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагаются к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель Руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р.Лазаренко
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства
по техническому регулированию
и метрологии
от « _з » Сведения
марта
2024 г. № 689
об утвержденном типе средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод- ства |
Рег. Номер |
Зав. номер(а) |
Изготовитель |
Правооблада тель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ПТП" |
Обозначение отсутствует |
Е |
89988-23 |
98 |
Общество с ограниченной ответственностью "Приморский торговый порт" (ООО "ПТП"), Ленинградская обл., Выборгский р-н, тер. Приморская |
Общество с ограниченной ответственностью "Приморский торговый порт" (ООО "ПТП"), Ленинградская обл., Выборгский р-н, тер. Приморская |
ОС |
МИ 3000 2022 |
4 года |
Общество с ограниченной ответственностью "Инженерно-технический центр "Система" (ООО "ИТЦ "Система"), г. Иваново |
ООО "Спец-энергопроект", г. Москва |
28.07.2023 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «11» марта 2024 г. № 689
Лист № 1 Регистрационный № 89988-23 Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПТП»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПТП» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную, трёхуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
-
2- й уровень - измерительно-вычислительный комплекс электроустановки (далее - ИВКЭ), включающий в себя устройство сбора и передачи данных ЭКОМ-3000 (далее -УСПД) со встроенным приемником точного времени и каналообразующую аппаратуру.
-
3- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, сервер опроса, сервер приложений, сервер резервного копирования, автоматизированные рабочие места персонала (далее - АРМ), серверы синхронизации времени ССВ-1Г и программное обеспечение (далее - ПО) ПК «Энергосфера».
ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».
Измерительные каналы (далее - ИК) состоят из трех уровней АИИС КУЭ.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.
Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации по подключенным к УСПД устройствам.
На верхнем - третьем уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации, оформление отчетных документов.
Данные хранятся на сервере БД. Последующее отображение собранной информации происходит при помощи АРМ. Данные с ИВК передаются на АРМ, установленные в соответствующих службах, по сети Ethernet. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных счетчиков и уровнем доступа АРМ к базе данных и сервера БД. ИВК является единым центром сбора и обработки данных всех АИИС КУЭ организаций системы ПАО «Транснефть».
Система осуществляет обмен данными между АИИС КУЭ смежных субъектов и сторонних организаций по каналам связи Internet в формате xml-файлов.
Данные по группам точек поставки передаются с уровня ИВК в виде xml-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием ЭЦП субъекта рынка.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание единого календарного времени на всех уровнях системы (счетчиков, УСПД и ИВК). Задача синхронизации времени решается использованием службы единого координированного времени UTC. Для его трансляции используется спутниковая система глобального позиционирования ГЛОНАСС/GPS. Синхронизация часов ИВК АИИС КУЭ с единым координированным временем обеспечивается двумя серверами синхронизации времени ССВ-1Г (Рег. № 39485-08). ССВ-1Г непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети ТСР/IP согласно протоколу NTP (Network Time Protocol). ССВ-1Г формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени, полученного по сигналам спутниковой навигационной системы ГЛОНАСС, с учетом задержки на прием пакета и выдачу ответного отклика. Сервер синхронизации времени обеспечивает постоянное и непрерывное обновление данных на сервере ИВК. Резервный сервер синхронизации ИВК используется при выходе из строя основного сервера.
Коррекция внутренних часов УСПД осуществляется по сигналу точного времени ГЛОНАСС/GPS-модуля, встроенного в УСПД. В случае неисправности ГЛОНАСС/GPS-модуля имеется возможность коррекции внутренних часов УСПД от уровня ИВК ПАО «Транснефть».
Сличение часов счетчиков с часами УСПД происходит при каждом обращении к счетчикам, но не реже одного раза в сутки. Синхронизация часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ±1 с.
Журналы событий счетчиков, УСПД и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафе, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.
Заводской номер АИИС КУЭ: 98
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Программное обеспечениеВ АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
ПК «Энергосфера» Библиотека pso metr.dll |
|
Номер версии (идентификационный номер) ПО |
1.1.1.1 |
|
Цифровой идентификатор ПО |
СBEB6F6CA69318BED976E08A2BB7814B |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
ПО ПК «Энергосфера» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 3.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиСостав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2-3.
Таблица 2 - Состав ИК АИИС КУЭ
|
Номер и наименование ИК |
ТТ |
ТН |
Счетчик |
УСПД |
Сервер синхронизац ии времени/ Сервер БД | |
|
1 |
ПС 110 кВ Нефтебаза г. Приморск (ПС 540), ЗРУ 10 кВ №1, 1 СШ 10 кВ, яч.17 |
ТОЛ 10-I Кл. т. 0,5 Ктт 100/5 Рег. № 1512807 |
НАМИ-10 Кл. т. 0,2 Ктн 10000/100 Рег. № 11094 87 |
СЭТ- 4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 3669712 |
ЭКОМ-3000 Рег. № 17049-19 |
ССВ-1Г Рег. № 39485-08/ HP ProLiant BL 460c Gen8, HP ProLiant BL 460c G6 |
|
2 |
ПС 110 кВ Нефтебаза г. Приморск (ПС 540), ЗРУ 10 кВ №1, 2 СШ 10 кВ, яч.44 |
ТОЛ 10-I Кл. т. 0,5 Ктт 100/5 Рег. № 1512896 |
НАМИ-10 Кл. т. 0,2 Ктн 10000/100 Рег. № 11094 87 |
СЭТ- 4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697 17 | ||
|
3 |
ПС 110 кВ Нефтебаза г. Приморск (ПС 540), ЗРУ 10 кВ №1, 1 СШ 10 кВ, яч.19 |
ТОЛ 10-I Кл. т. 0,5 Ктт 100/5 Рег. № 1512807 |
НАМИ-10 Кл. т. 0,2 Ктн 10000/100 Рег. № 11094 87 |
СЭТ- 4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 3669712 | ||
|
4 |
ПС 110 кВ Нефтебаза г. Приморск (ПС 540), ЗРУ 10 кВ №1, 2 СШ 10 кВ, яч.27 |
ТОЛ 10-I Кл. т. 0,5 Ктт 100/5 Рег. № 1512896 Рег. № 15128 07 |
НАМИ-10 Кл. т. 0,2 Ктн 10000/100 Рег. № 11094 87 |
СЭТ- 4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 3669712 | ||
|
5 |
ПС 110 кВ Нефтебаза г. Приморск (ПС 540), ЗРУ 10 кВ №1, 2 СШ 10 кВ, яч.24 |
ТОЛ 10-I Кл. т. 0,5 Ктт 100/5 Рег. № 1512896 |
НАМИ-10 Кл. т. 0,2 Ктн 10000/100 Рег. № 11094 87 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524 04 | ||
|
6 |
ПС 110 кВ Нефтебаза г. Приморск (ПС 540), ЗРУ 10 кВ №2, 1 СШ 10 кВ, яч.02 |
ТЛО-10 Кл. т. 0,2S Ктт 200/5 Рег. № 2543311 |
НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 10000/100 Рег. № 20186 00 |
СЭТ- 4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 3669708 | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
7 |
КТП №5 10/0,4 кВ, ВРУ-0,4кВ, Колонки питания судов, Ввод №1 |
ТШП-0,66 Кл. т. 0,5S Ктт 300/5 Рег. № 47957 11 |
- |
СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697 12 |
ЭКОМ-3000 Рег. № 17049-19 |
ССВ-1Г Рег. № 39485-08/ HP ProLiant BL 460c Gen8, HP ProLiant BL 460c G6 |
|
8 |
КТП №5 10/0,4 кВ, ВРУ-0,4кВ, Колонки питания судов, Ввод №2 |
ТШП-0,66 Кл. т. 0,5S Ктт 400/5 Рег. № 47957 11 |
- |
СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697 12 | ||
|
9 |
КТП №5 10/0,4 кВ, ЩР-0,4кВ, QF8, ЩУ-2 0,4 кВ, Навигационный знак, берег |
ТОП-0,66 Кл. т. 0,5S Ктт 20/5 Рег. № 47959 11 |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 3669708 | ||
|
10 |
КТП-6 10/0,4 кВ, 1 сш 0,4 кВ, QF5, ЩСУ-3 0,4 кВ |
ТОП-0,66 Кл. т. 0,5S Ктт 100/5 Рег. № 47959 11 |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 3669708 | ||
|
11 |
КТП №10 10/0,4 кВ, 10ЩСУ0 0,4 кВ, QF1 в сторону ЩСУ УУН №727, №728 Ввод №1 |
ТШП-0,66 Кл. т. 0,5S Ктт 400/5 Рег. № 47957 11 |
- |
СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697 12 | ||
|
12 |
КТП №10 10/0,4 кВ, 2СШ 0,4 кВ, 11QF в сторону ЩСУ УУН №727,728 Ввод №2 |
ТШП-0,66 Кл. т. 0,5S Ктт 400/5 Рег. № 47957 11 |
- |
СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697 12 | ||
|
13 |
КТП №2 10/0,4 кВ, Нефтебаза №2, 1 секция 0,4 кВ, яч. №8 QF №6, ВРУ-0,4 кВ МСП Ввод №1 |
Т-0,66 Кл. т. 0,5S Ктт 300/5 Рег. № 1755106 |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697 12 | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
14 |
КТП №2 10/0,4 кВ, Нефтебаза №2, 2 секция 0,4 кВ, яч. №22, QF №16, ВРУ-0,4 кВ МСП Ввод №2 |
Т-0,66 Кл. т. 0,5S Ктт 300/5 Рег. № 17551 06 |
- |
СЭТ- 4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697 17 |
ЭКОМ-3000 Рег. № 17049-19 |
ССВ-1Г Рег. № 39485-08/ HP ProLiant BL 460c Gen8, HP ProLiant BL 460c G6 |
|
15 |
КТП №2 10/0,4 кВ Нефтебаза №2, РУ-0,4 кВ, 1 секция 0,4 кВ, яч. №12 QF №8, ВРУ-0,4 кВ КПП Ввод №1 |
ТШП-0,66 Кл. т. 0,2S Ктт 400/5 Рег. № 64182 16 |
- |
СЭТ- 4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697 17 | ||
|
16 |
КТП №2 10/0,4 кВ Нефтебаза №2, РУ-0,4 кВ, 2 секция 0,4 кВ, яч. №17 QF №13, ВРУ-0,4 кВ КПП Ввод №2 |
ТШП-0,66 Кл. т. 0,2S Ктт 400/5 Рег. № 64182 16 |
- |
СЭТ- 4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697 17 | ||
|
17 |
КТП №5 10/0,4 кВ, РУ-10 кВ, 1 СШ, яч.2, КТП-6 Т-1 |
ТОЛ-10 Кл. т. 0,2S Ктт 100/5 Рег. № 47959 16 |
ЗНОЛ(П)- НТЗ Кл. т. 0,2 Ктн 10000:^3/100: V3 Рег. № 69604 17 |
СЭТ- 4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697 17 | ||
|
18 |
КТП №5 10/0,4 кВ, РУ-10 кВ, 2 СШ, яч.6, КТП-6 Т-2 |
ТОЛ-10 Кл. т. 0,2S Ктт 100/5 Рег. № 47959 16 |
ЗНОЛ(П)-НТЗ Кл. т. 0,2 Ктн 10000:^3/100: V3 Рег. № 69604 17 |
СЭТ- 4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697 17 | ||
|
19 |
КТП №5 10/0,4 кВ, РУ-0,4 кВ, 2 секция 0,4 кВ, QF18, Я9, Шкаф АСКУЭ-1, Рабочее освещение эс такад |
- |
- |
ПСЧ- 4ТМ.05МК.20 Кл. т. 1,0/2,0 Рег. № 50460 18 | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
20 |
КТП №5 10/0,4 кВ, РУ-0,4 кВ, 2 секция 0,4 кВ, QF18, Я10, Шкаф АСКУЭ-1, Охранное освещение эстакад |
- |
- |
ПСЧ- 4ТМ.05МК.20 Кл. т. 1,0/2,0 Рег. № 5046018 |
ЭКОМ-3000 Рег. № 17049-19 |
ССВ-1Г Рег. № 39485-08/ HP ProLiant BL 460c Gen8, HP ProLiant BL 460c G6 |
|
21 |
КТП №5 10/0,4 кВ, РУ-0,4 кВ, 2 секция 0,4 кВ, QF20, шкаф ШОТ-0,4 кВ, Обогрев трубопровода |
ТШП-0,66 Кл. т. 0,2S Ктт 300/5 Рег. № 64182 16 |
- |
СЭТ- 4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697 17 | ||
|
22 |
КТП №10, РУ-0,4 кВ, шкаф ПР-4, QF25, Навигационный знак на причале №5 |
- |
- |
Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0 Рег. № 47560 11 | ||
|
23 |
КТП №11, РУ-0,4 кВ, ЩБП, QF24, Навигационный знак пал №15 |
- |
- |
Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0 Рег. № 47560 11 | ||
|
24 |
КТП №11, РУ-0,4 кВ, ЩБП, QF25, Навигационный знак пал №28 |
- |
- |
Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0 Рег. № 47560 11 | ||
|
Примечания
ООО «ПТП» порядке, все изменения вносятся в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.
| ||||||
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±^), % |
Границы погрешности в рабочих условиях (±^), % |
|
1,2,3,4 |
Активная |
2,77 |
2,83 |
|
Реактивная |
4,32 |
4,48 | |
|
5 |
Активная |
2,77 |
2,83 |
|
Реактивная |
4,30 |
4,42 | |
|
6 |
Активная |
1,43 |
1,55 |
|
Реактивная |
2,15 |
2,46 | |
|
7,8,11,12 |
Активная |
2,77 |
2,84 |
|
Реактивная |
4,32 |
4,48 | |
|
9,10 |
Активная |
2,94 |
3,18 |
|
Реактивная |
4,49 |
5,39 | |
|
13,14 |
Активная |
2,94 |
3,18 |
|
Реактивная |
4,49 |
5,39 | |
|
15,16,21 |
Активная |
1,23 |
1,37 |
|
Реактивная |
1,90 |
2,24 | |
|
17,18 |
Активная |
1,27 |
1,41 |
|
Реактивная |
1,96 |
2,29 | |
|
19,20,22,23,24 |
Активная |
1,65 |
3,41 |
|
Реактивная |
2,75 |
5,11 | |
|
Пределы допускаемой погрешности (±А) |
5 | ||
|
СОЕВ АИИС КУЭ, с | |||
|
Примечания | |||
|
1 Погрешность в рабочих условиях указана при температуре окружающего воздуха | |||
|
в месте расположения счетчиков электроэнергии от +17° С до +30° |
С для ИК №№ 1+24, при | ||
|
eos ф=0,8 инд 1=0,02(0,05)^1ном | |||
|
2 Характеристики погрешности ИК даны для измерения электроэнергии и средней | |||
|
мощности (получасовой). | |||
|
3 В качестве характеристик относительной погрешности указаны границы | |||
|
интервала, соответствующие вероятности 0,95 | |||
Таблица 4 - Основные технические характеристики ИК
Основные технические характеристики ИК приведены в таблице 4.
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
24 |
|
Нормальные условия: | |
|
параметры сети: | |
|
- напряжение, % от Ином |
от 99 до 101 |
|
- сила тока, % от 1ном |
от 100 до 120 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
- коэффициент мощности cos9 |
0,9 |
|
- температура окружающей среды, оС |
от +21 до +25 |
|
Условия эксплуатации: | |
|
параметры сети: | |
|
- напряжение, % от Ином |
от 90 до 110 |
|
- сила тока, % от 1ном |
от 2 до 120 |
|
- коэффициент мощности |
от 0,5 инд до 0,8 емк |
|
- частота, Гц |
от 49,6 до 50,4 |
|
- температура окружающей среды для ТТ и ТН, оС |
от -45 до +40 |
|
- температура окружающей среды в месте расположения | |
|
счетчиков, оС |
от -40 до +60 |
|
- температура окружающей среды в месте расположения | |
|
сервера, оС |
от +10 до +30 |
|
Надежность применяемых в АИИС КУЭ компонентов: | |
|
Счетчики: | |
|
- среднее время наработки на отказ, ч, не менее: | |
|
для счетчика СЭТ-4ТМ.03 | |
|
- среднее время восстановления работоспособности, ч |
90000 |
|
- среднее время наработки на отказ, ч, не менее: |
2 |
|
для счетчика СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.09 | |
|
- среднее время восстановления работоспособности, ч |
140000 |
|
- среднее время наработки на отказ, ч, не менее: | |
|
для счетчика СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.08, СЭТ- |
2 |
|
4TM.03M.09 | |
|
- среднее время восстановления работоспособности, ч |
165000 |
|
- среднее время наработки на отказ, ч, не менее: |
2 |
|
для счетчика СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.08, СЭТ- | |
|
4TM.03M.09 | |
|
- среднее время восстановления работоспособности, ч |
220000 |
|
- среднее время наработки на отказ, ч, не менее: |
2 |
|
для счетчика ПСЧ-4ТМ.05МК.20 | |
|
- среднее время восстановления работоспособности, ч |
165000 |
|
- среднее время наработки на отказ, ч, не менее: |
2 |
Продолжение таблицы 4
|
1 |
2 |
|
для счетчика Меркурий 236 ART-02 PQRS | |
|
- среднее время восстановления работоспособности, ч |
220000 |
|
- среднее время наработки на отказ, ч, не менее: |
2 |
|
УСПД | |
|
- среднее время наработки на отказ не менее, ч |
350000 |
|
- среднее время восстановления работоспособности, ч |
0,5 |
|
ССВ-1Г: | |
|
- среднее время наработки на отказ, ч, не менее |
15000 |
|
- среднее время восстановления работоспособности, ч |
2 |
|
Сервер HP ProLiant BL 460c Gen8: | |
|
- среднее время наработки на отказ Т, ч, не менее |
261163 |
|
- среднее время восстановления работоспособности te |
0,5 |
|
не более, ч; | |
|
Сервер HP ProLiant BL 460c G6: | |
|
- среднее время наработки на отказ Т, ч, не менее |
264599 |
|
- среднее время восстановления работоспособности tв не более, ч. |
0,5 |
|
Глубина хранения информации | |
|
Счетчики: | |
|
- тридцатиминутный профиль нагрузки в двух направлениях, |
114 |
|
сут, не менее | |
|
- при отключении питания, лет, не менее |
45 |
|
Сервер: | |
|
- хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- счетчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера;
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- счетчика;
-
- сервера.
Возможность коррекции времени в:
-
- счетчиках (функция автоматизирована);
-
- ИВК (функция автоматизирована). Возможность сбора информации:
-
- о результатах измерений (функция автоматизирована).
Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.
Комплектность средства измеренийКомплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
ТОЛ 10-I |
14 |
|
Трансформатор тока |
ТЛО-10 |
2 |
|
Трансформатор тока |
ТШП-0,66 |
21 |
|
Трансформатор тока |
ТОП-0,66 |
4 |
|
Трансформатор тока |
Т-0,66 |
6 |
|
Трансформатор тока |
ТОЛ-10 |
6 |
|
Трансформатор напряжения |
НАМИ-10 |
2 |
|
Трансформатор напряжения |
НАМИ-10-95 УХЛ2 |
1 |
|
Трансформатор напряжения |
ЗНОЛ(П)-НТЗ |
6 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М |
7 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03 |
1 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М.08 |
7 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М.09 |
4 |
|
Счётчик электрической энергии многофункциональный |
ПСЧ-4ТМ.05МК.20 |
2 |
|
Счётчик электрической энергии многофункциональный |
Меркурий 236 ART-02 PQRS |
3 |
|
Устройство сбора и передачи данных |
ЭКОМ-3000 |
1 |
|
Сервер синхронизации времени |
ССВ-1Г |
2 |
|
Программное обеспечение |
ПК «Энергосфера» |
1 |
|
Сервер БД |
HP ProLiant BL 460c Gen8 |
1 |
Продолжение таблица 5
|
1 |
2 |
3 |
|
Сервер БД |
HP ProLiant BL 460c G6 |
1 |
|
Паспорт-Формуляр |
ИТЦС.2651.98.РД- 23.05.АСКУЭ.ФО |
1 |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПТП», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц по аттестации методик измерений № RA.RU.312236.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательОбщество с ограниченной ответственностью «Приморский торговый порт» (ООО «ПТП»)
ИНН: 4704057515
Юридический адрес: 188910, Ленинградская обл., Выборгский р-н, Приморская тер., Портовый пр-д, д. 10, оф. 116
Телефон: +7 (81378) 62 999
Факс: +7 (812) 337 28 29
E-mail: secretary@ptport.ru
ИзготовительОбщество с ограниченной ответственностью «Приморский торговый порт»
(ООО «ПТП»)
ИНН: 4704057515
Адрес: 188910, Ленинградская обл., Выборгский р-н, Приморская тер., Портовый пр-д, д. 10, оф. 116
Телефон: +7 (81378) 62 999
Факс: +7 (812) 337 28 29
E-mail: secretary@ptport.ru
Испытательный центрОбщество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)
Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81
E-mail: info@sepenergo.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.
