МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

15 июня 2018 г.                                            №    1202

Москва

О внесении изменений в описание типа на анализаторы растворенных газов в трансформаторном масле TOTUS

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением ООО «Кэмлин Рус» от 24 мая 2018 г. б/н приказываю:

• 1. Внести изменения в описание типа на анализаторы растворенных газов в трансформаторном масле TOTUS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65556-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

/----------------------------------ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

\__________—__________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «15» июня 2018 г. №1202

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы растворенных газов в трансформаторном масле TOTUS

Анализаторы растворенных газов в трансформаторном масле TOTUS (далее -анализаторы) предназначены для непрерывных измерений объемной доли растворенных в трансформаторном масле газов.

Принцип действия анализаторов основан на том, что растворенные газы извлекаются из масла в газовую фазу в герметично замкнутом объеме. После установления равновесия измеряют содержание компонентов в равновесной газовой фазе. Для измерений объёмной доли CH4, C2H4, C2H6, C2H2, CO, CO2, растворенных в трансформаторном масле, используется метод фото-акустической спектроскопии. Объёмную долю H2 измеряют металл-оксидным датчиком, содержание O2 (опция) измеряют электрохимическим датчиком.

Метод фото-акустической спектроскопии основан на измерении влияния поглощенной электромагнитной энергии (в частности, света) на вещество с помощью акустического обнаружения. Каждый газ имеет индивидуальный спектр ИК-поглощения, степень абсорбции прямо пропорциональна содержанию газа. Когда газ в герметично замкнутом контейнере поглощает электромагнитное излучение (инфракрасный свет), температура газа возрастает, что приводит к пропорциональному увеличению давления. Если ИК сигналы пульсируют при слышимой частоте, результирующая волна давления может быть зарегистрирована чувствительными микрофонами.

Анализаторы являются полностью автоматическими и позволяют выполнять измерения с частотой до одного образца в час.

Во время каждого цикла измерений масло подается через масляный контур для получения свежей пробы масла из трансформатора. Анализируемое масло подвергается охлаждению или нагреву для извлечения растворенных в нем газов, после измерений объемной доли компонентов в газовой фазе проба масла возвращается в бак трансформатора.

Конструктивно анализаторы TOTUS представляют собой металлический шкаф, имеющий два отсека. В термостатируемом отсеке установлены устройство дегазации пробы, измерительная оптоакустическая (ИК) ячейка, встроенный металл-оксидный датчик водорода, электрохимические датчики влаги и кислорода и устройство для поддержания постоянной температуры.

Внутри шкафа установлен ручной клапан для отбора пробы масла. Это позволяет отобрать пробу масла в шприц для лабораторного анализа в тех случаях, когда оба трансформаторных клапана подключены к анализатору TOTUS.

Приборы оборудованы встроенным цветным сенсорным экраном с высоким разрешением для просмотра и анализа результатов, построения графиков, регистрации аварийных сигналов, не требуя использования переносного компьютера или специального программного обеспечения. Конструкцией предусмотрено наличие сухих контактов для передачи аварийных сигналов в диспетчерскую.

Анализаторы TOTUS имеют несколько различных вариантов для передачи данных. Интеграция с АСУ ТП осуществляется через протоколы ModBus, DNP3.0 или IEC61850 и такие средства передачи информации, как Ethernet, оптоволоконные линии и последовательные соединения. Встроенный 3G модем обеспечивает удаленную связь и передачу данных в тех случаях, когда физическое соединение недоступно.

Общий вид анализаторов растворенных газов в трансформаторном масле TOTUS представлен на рисунке 1.

Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков анализатора.

Анализаторы имеют степень защиты от доступа к опасным частям, попадания внешних твердых предметов и воды IP55 по ГОСТ 14254-96.

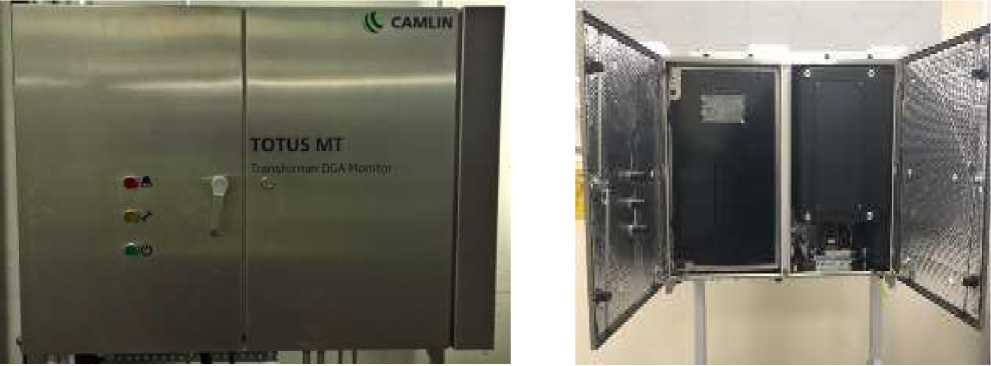

Рисунок 1 - Общий вид анализаторов растворенных газов в трансформаторном масле TOTUS

Встроенное программное обеспечение не имеет средств программирования или изменения метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Диапазоны измерений объемной доли компонентов в газовой фазе и пределы допускаемой погрешности измерений

Продолжение таблицы 2

Таблица 3 - Максимальное значение объемной доли газов, растворенных в трансформаторном масле

Таблица 4 - Основные технические характеристики.

наносится на анализатор в виде наклейки на переднюю панель анализатора и на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 205-03-2016 «Анализаторы растворенных газов в трансформаторном масле TOTUS. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 сентября 2016 г.

Основные средства поверки:

- государственные стандартные образцы - газовые смеси ГСО 10509-2014, ГСО 10325-2013. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на бланк свидетельства о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация фирмы-изготовителя Camlin Limited, Великобритания.

Фирма Camlin Limited, Великобритания

Адрес: 31 Ferguson Drive, Lisburn, County Antrim, BT28 2EX, United Kingdom Тел.: +44 (0)28 9262 6989

Факс: +44 (0)28 9267 3313

E-mail: mail@camlinpower.com

Общество с ограниченной ответственностью «Кэмлин Рус» (ООО «Кэмлин Рус») ИНН 9705042260

Адрес: 115054, г. Москва, ул. Бахрушина, д. 32, стр. 1

Тел.: +7(985)800-24-35/+7(985)757-00-46

E-mail: v.filippov@camlinpower.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495)437-55-77/437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
