№1345 от 19.06.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28361
О переоформлении свидетельства об утверждении типа средства измерений № 47679/1 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ "Иртыш" с Изменением № 1" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ19 июня 2017 г. jc, 1345
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 47679/1 «Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ «Иртыш» с Изменением № 1» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ИЦ «ЭАК»от29мая2017г.№ 340 приказываю:
-
1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ «Иртыш» с Изменением № 1, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48106-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 47679/1
«Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ «Иртыш» с Изменением № 1», зарегистрированное в Федеральном информационном фонде
по обеспечению единства измерений под номером 48106-12, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» июня 2017 г. № 1345ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Госстандарта № 1345 от 19.06.2017)
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АПИС КУЭ) ПС 500/220 кВ «Иртыш» с Изменением № 1 Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ «Иртыш» с Изменением № 1 (далее по тексту -АИИС КУЭ) предназначена для измерения активной и реактивной энергии, а также для автоматизированного сбора, обработки, хранения и отображения информации. Выходные данные системы могут быть использованы для коммерческих расчетов.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительные каналы (далее по тексту - ИК), включающие в себя измерительные трансформаторы тока (далее по тексту - ТТ) класса точности 0,2S и 0,5S по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее по тексту - TH) класса точности 0,2 и 0,5 по ГОСТ 1983-2001 и счетчики активной и реактивной электроэнергии Альфа А1800 и ЕвроАльфа класса точности 0,2S по ГОСТ Р 52323-05 (в части активной электроэнергии) и 0,5 по ГОСТ 26035-83 (в части реактивной электроэнергии для Альфа А1800) и по ГОСТ Р 52425-05 (в части реактивной электроэнергии для ЕвроАльфа), вторичные измерительные цепи и технические средства приема-передачи данных, образующие 1-й уровень АИИС КУЭ.
Счетчики электрической энергии обеспечены энергонезависимой памятью для хранения профиля нагрузки с получасовым интервалом на глубину не менее 45 суток, данных по активной и реактивной электроэнергии с нарастающим итогом за прошедший месяц, а так же запрограммированных параметров.
-
2- й уровень - информационно-вычислительный комплекс электроустановки (далее по тексту - ИВКЭ), включающий в себя устройство сбора и передачи данных (далее по тексту -УСПД), устройство синхронизации времени и коммутационное оборудование.
УСПД типа RTU-325 обеспечивает сбор данных со счетчика, расчет и архивирование результатов измерений электрической энергии в энергонезависимой памяти с привязкой ко времени, передачу этой информации в ИВК. Полученная информация накапливается в энергонезависимой памяти УСПД. Расчетное значение глубины хранения архивов составляет не менее 45 суток. Точное значение глубины хранения информации определяется при конфигурировании УСПД.
-
3- й уровень - информационно-вычислительный комплекс (далее по тексту - ИВК). Этот уровень обеспечивает выполнение следующих функций:
-
- сбор информации от ИВКЭ (результаты измерений, журнал событий);
-
- обработку данных и их архивирование;
-
- хранение информации в базах данных серверов ОАО «Федеральная Сетевая Компания Единой Энергетической Системы» (ОАО «ФСК ЕЭС») не менее 3,5 лет;
-
- доступ к информации и ее передачу в организации-участники оптового рынка электроэнергии (далее по тексту - ОРЭ).
ИВК состоит из ЦСОД (центр сбора и обработки данных) филиала ОАО «ФСК ЕЭС» -МЭС Западной Сибири и ИВК АИИС КУЭ ЕНЭС (Метроскоп), а также устройства синхронизации времени в ЦСОД филиала ОАО «ФСК ЕЭС» - МЭС Западной Сибири и в ИВК АИИС КУЭ ЕНЭС (Метроскоп), аппаратуры приема-передачи данных и технических средств для организации локальной вычислительной сети (далее по тексту - ЛВС), разграничения прав доступа к информации. В ЦСОД филиала ОАО «ФСК ЕЭС» - МЭС Западной Сибири используется программное обеспечение (далее по тексту - ПО) «Альфа Центр», а в ИВК АИИС КУЭ ЕНЭС (Метроскоп) - специализированное программное обеспечение (далее по тексту - СПО) «Метроскоп».
К серверам ИВК подключен коммутатор Ethernet. Также к коммутатору подключен АРМ персонала.
Для работы с системой на уровне подстанции предусматривается организация АРМ ПС.
Измерительные каналы (далее - ИК) АИИС КУЭ включают в себя 1-й, 2-й и 3-й уровни АИИС КУЭ.
Первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. Первичный ток в счетчиках измеряется с помощью измерительных трансформаторов тока, имеющих малую линейную и угловую погрешность в широком диапазоне измерений. В цепи трансформаторов тока установлены шунтирующие резисторы, сигналы с которых поступают на вход измерительной микросхемы. Измеряемое напряжение каждой фазы через высоколинейные резистивные делители подается непосредственно на измерительную микросхему. Измерительная микросхема осуществляет выборки входных сигналов токов и напряжений по каждой фазе, используя встроенные аналого-цифровые преобразователи, и выполняет различные вычисления для получения всех необходимых величин. С выходов измерительной микросхемы на микроконтроллер поступают интегрированные по времени сигналы активной и реактивной энергии. Микроконтроллер осуществляет дальнейшую обработку полученной информации и накопление данных в энергонезависимой памяти, а также микроконтроллер осуществляет управление отображением информации на ЖКИ, выводом данных по энергии на выходные импульсные устройства и обменом по цифровому интерфейсу. Измерение максимальной мощности счетчик осуществляет по заданным видам энергии. Усреднение мощности происходит на интервалах, длительность которых задается программно и может составлять 1, 2, 3, 5,10,15, 30, 60 минут.
УСПД автоматически проводит сбор результатов измерений и состояние средств измерений со счетчика электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).
Коммуникационный сервер опроса ИВКЭ ЦСОД МЭС Западной Сибири автоматически опрашивает УСПД ИВКЭ. Опрос УСПД выполняется по основному каналу связи IP сети передачи данных, через коммутатор Ethernet. При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи, организованному на базе сотовой сети связи стандарта GSM.
По окончании опроса коммуникационный сервер автоматически передает полученные данные в базу данных сервера БД ИВК ЦСОД МЭС Западной Сибири. В сервере БД ИВК ЦСОД МЭС Западной Сибири информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру. Сформированные архивные файлы автоматически сохраняются на «жестком» диске.
В автоматическом режиме ИВК АИИС КУЭ ЕНЭС (Метроскоп) опрашивает ЦСОД МЭС Западной Сибири по протоколу ТСРЛР по единой цифровой сети связи энергетики (далее по тексту - ЕЦССЭ) - один раз в 30 минут. Сервер сбора данных ИВК АИИС КУЭ ЕНЭС (Метроскоп) осуществляет соединение и получение данных с коммуникационного сервера ЦСОД МЭС Западной Сибири аналогично запросу к УСПД типа RTU-327, в котором реализован протокол «Альфа ЦЕНТР»/»Каскад» версии 1.26, что исключает любое несанкционированное вмешательство и модификацию данных ПО «Альфа Центр».
По окончании опроса коммуникационный сервер автоматически передает полученные данные в базу данных (далее по тексту - БД) сервера БД ИВК АИИС КУЭ ЕНЭС (Метроскоп). В сервере БД ИВК АИИС КУЭ ЕНЭС (Метроскоп) информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру. Сформированные архивные файлы автоматически сохраняются на «жестком» диске.
Один раз в сутки коммуникационный сервер ИВК АИИС КУЭ ЕНЭС (Метроскоп) автоматически формирует файл отчета с результатами измерений при помощи СПО «Метроскоп», в формате XML, и автоматически передает его в интегрированную автоматизированную систему управления коммерческим учетом (ИАСУ КУ) ОАО «АТС» и в филиал «СО ЕЭС» - Тюменское РДУ, через IP сеть передачи данных ОАО «ФСК ЕЭС», с доступом в глобальную компьютерную сеть Internet.
Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.
СОЕВ выполняет законченную функцию измерений времени и формируется на всех уровнях системы.
Контроль времени в ИК ПС автоматически выполняет УСПД, при каждом сеансе опроса (один раз в 30 минут), синхронизация времени выполняется автоматически в случае расхождения времени в счетчике и УСПД на величину более ±1 секунды.
Синхронизация системного времени УСПД выполняется автоматически, через устройство синхронизации времени УССВ-35НУБ (далее по тексту - УССВ), которое подключается к УСПД по интерфейсу RS-232.
В ИВК ЦСОД МЭС Западной Сибири и ИВК АИИС КУЭ ЕНЭС (Метроскоп) также используется устройство синхронизации времени УССВ-35НУБ, которое подключается к коммуникационному серверу по интерфейсу RS-232. Синхронизация системного времени серверов ИВК выполняется автоматически по сигналам УССВ на величину более ±1 секунды.
Таким образом, СОЕВ АИИС КУЭ ПС 500/220 кВ «Иртыш» обеспечивает измерение времени в системе с погрешностью не хуже нормированного значения ±5 секунд.
Защита от несанкционированного доступа предусмотрена на всех уровнях сбора, передачи и хранения коммерческой информации и обеспечивается совокупностью технических и организационных мероприятий.
Ход часов компонентов АИИС КУЭ не превышает ±5 с/сут.
Журнал событий счетчика электроэнергии отражает время и дату коррекции времени и фиксирует время до и после коррекции.

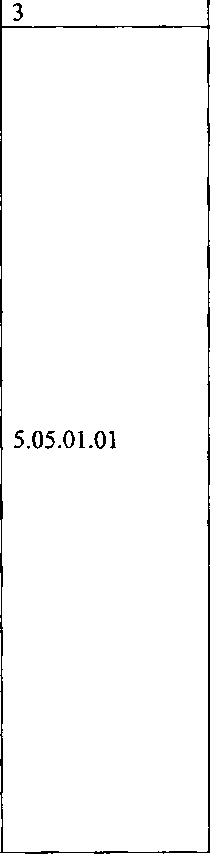

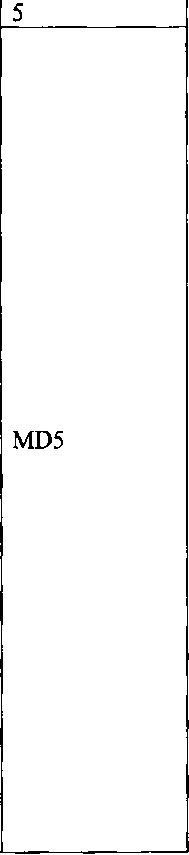

Программное обеспечениеТаблица 1 - Идентификационные данные специализированного программного обеспечения Удалее - СПО), установленного в ИВК АИИС КУЭ ЕНЭС (Метроскоп)
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
1 |
2 |
3 |
4 |
5 |
СПО (АИИС КУЭ) ЕНЭС (Метроскоп) |
СПО (АИИС КУЭ) ЕНЭС (Метроскоп) |
1.00 |
289aa64f646cd38738 04db5fbd653679 |
MD5 |
«Альфа-Центр»
2 |
атга.ехе |
Альфа ЦЕНТР.Ink |
Альфа ЦЕНТР КоммуникаторТпк |
Альфа ЦЕНТР” Диспетчер заданий.Ink |
Альфа ЦЕНТР Утилиты.1пк |
Альфа ЦЕНТР Статус.1пк |
Альфа ЦЕНТР Администра-тор.1пк |
Конфигуратор.1пк |
amrserver.exe |
amrc.exe |
cdbora2.dll |
Encryptdll.dll |
alphamess.dll |
4 |
d7b2a65b053f7b0096 5fl)7e962e0aaee |
9779е562а895820428 4b865f2acd09c6 |
9b8ce8b7b7562062f0 b8713f3f2f4413 |
d24af846591483b84e e5be8b84570126 |
c0aeec492367782e2c 523bO75aabffiO |
70b7d90e520172503b 66eb8662dab414 |
40a753f95155fdbf4f6 4fdl9f93efa59 |
48e9434fcb7cf229014 5108177672d4b |
a8647dflbf210bfal43 95cab0ea24968 |
c2f76626e3ebb71c64 7ee6b63a2735ce |
5d8clbbb486f5cc2d6 2004a839dl4295 |
0939ce05295fbcbbba 400eeae8d0572c |
Ь8с331аЬЬ5е3444417 0eee9317d635cd |
Комплекс измерительно-вычислительный АИИС КУЭ ЕНЭС (Метроскоп), включающий в себя СПО внесен в Госреестр СИ РФ под № 45048-10;
Предел допускаемой дополнительной абсолютной погрешности, получаемой за счет математической обработки измерительной информации, составляет 1 единицу младшего разряда измеренного (учтенного) значения.
СПО ИВК АИИС КУЭ ЕНЭС «Метроскоп» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 3.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиСостав измерительных каналов АИИС КУЭ приведен в таблице 2. Уровень ИВКЭ АИИС КУЭ реализован на базе устройства сбора и передачи данных УСПД RTU-325 (Per. № 37288-08, зав. № 000560).
Таблица 2 - Состав измерительных каналов и их метрологические характеристики
Канал измерений |
Состав измерительного канала |
£ |
Наименование измеряемой величины |
Вид энергии |
Метрологические характеристики | ||||||
Номер ИК, код точки измерений |
Наименование объекта учета, диспетчерское наименование присоединения |
Вид СИ, класс точности, коэффициент трансформации, Per. № СИ или свидетельства о поверке |
Обозначение, тип |
Заводской номер |
Основная относительная погрешность ИК, (±5) % |
Относительная погрешность ИК в рабочих условиях эксплуатации, (±5) % | |||||
cos (р = 0,87 sin (р = 0,5 |
cos (р - 0,5 sin <р = 0,87 | ||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | ||
1 |
ВЛ 220кВ ТобТЭЦ - Иртыш -1 |
КТ = 0,2S Кгг = 600/5 |
А |
ВСТ |
10825424 |
264000 |
Мощность и энергия ! активная Мощность и энергия реактивная |
Активная Реактивная |
1,1 2,5 |
1,9 2,0 | |
В |
ВСТ |
10825425 | |||||||||
С |
ВСТ |
10825426 | |||||||||
Е—» |
КТ = 0,2 Ктн=220000:а/3/100:а/3 |
А |
СРВ 245 |
8776886 | |||||||
В |
СРВ 245 |
8776887 | |||||||||
С |
СРВ 245 |
8776888 | |||||||||
ST О |
КТ = 0,2S/0,5 Кеч = 1 |
A1802RALXQ-P4GB-DW-4 |
01206732 | ||||||||
2 |
ВЛ 220кВ ТобТЭЦ - Иртыш - 2 |
Н н |
KT = 0,2S Ктт - 600/5 |
А |
ВСТ |
10829526 |
264000 |
Мощность и энергия активная Мощность и энергия реактивная |
Активная Реактивная |
1,1 2,5 |
1,9 2,0 |
В |
ВСТ |
10829527 | |||||||||
С |
ВСТ |
10829528 | |||||||||
и н |
КТ = 0,2 Kth=220000:^3/100:V3 |
А |
СРВ 245 |
8776884 | |||||||
В |
СРВ 245 |
8776883 | |||||||||
С |
СРВ 245 |
8776885 | |||||||||
ЕГ О |
КТ = 0,2S/0,5 Кеч = 1 |
A1802RALXQ-P4GB- DW-4 |
01206733 |
6
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | ||||
КТ = 0,5S Ктт = 600/5 |
А |
ТВГ-110УХЛ2 |
А2282 | ||||||||||
н н |
В |
ТВГ-110УХЛ2 |
А2283 | ||||||||||
1 |
С |
ТВГ-110УХЛ2 |
А2284 |
cL, | |||||||||
3 |
А |
НКФ-110-57 |
1019611 |
& | |||||||||
л |
В |
НКФ-110-57 |
1019617 |
о |
V X п X |
s s |
§ |
Активная |
1,1 |
1,2 | |||
3 |
И S ‘Э S о Я |
д |
КТ = 0,5 |
С |
НКФ-110-57 |
1019655 |
о о сч m |
X ffl е s V & | |||||
н |
Ктн=11ОООО:<3/1ОО:л/3 |
А |
НКФ-110-57 |
1019645 |
£ |
е § |
Реактивная |
2,5 |
3,7 | ||||
г-н СО |
В |
НКФ-110-57 |
1019672 |
о |
3 ° | ||||||||
С |
НКФ-110-57 |
1019621 |
о |
о | |||||||||
и |
КТ = 0,2S/0,5 Кеч - 1 |
EA02RAL-P4B-4 |
01154108 |
S |
Примечания:
В Таблице 2 приведены метрологические характеристики ИК для измерения электроэнергии и средней мощности (получасовых), при доверительной вероятности Р = 0,95;
1. Допускается замена УСПД, измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ ПС 500/220 кВ «Иртыш» с Изменением № 1 как его неотъемлемая часть.
Таблица 3 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
Количество измерительных каналов |
3 |
Нормальные условия: параметры сети: - напряжение, % от UHOm |
от 98 до 102 |
- ТОК, % ОТ 1ном |
от 100 до 120 |
- коэффициент мощности coscp (sincp) |
0,87(0,5) |
- частота, Гц |
(50+0,15) |
- температура окружающей среды, °C |
от+21 до +25 |
Условия эксплуатации: параметры сети: - напряжение, % от UH0M |
от 90 до 110 |
- ток, % от 1ном |
от 1(2) до 120 |
- коэффициент мощности costp (sincp) |
от 0,5(0,6) до 1,0(0,87) |
- частота, Гц |
(50+0,5) |
- температура окружающей среды для ТТ и TH, °C |
от -30 до +35 |
- температура окружающей среды в месте расположения электросчетчиков, °C |
от+10 до +30 |
- температура окружающей среды в месте расположения сервера, °C |
от+10 до+30 |
- относительная влажность воздуха, % |
(70+5) |
- атмосферное давление, кПа |
(100+4) |
Надежность применяемых в АИИС КУЭ компонентов: Электросчетчики: - среднее время наработки на отказ, ч, не менее Альфа А1800 |
120000 |
ЕвроАльфа |
80000 |
- среднее время восстановления работоспособности, ч |
48 |
УСПД: - среднее время наработки на отказ, ч, не менее |
75000 |
- среднее время восстановления работоспособности, ч |
2 |
Сервер: - среднее время наработки на отказ, ч, не менее |
45000 |
- среднее время восстановления работоспособности, ч |
1 |
Глубина хранения информации Электросчетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее |
45 |
- при отключении питания, лет, не менее |
30 |
ИВКЭ: - суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу, суток, не менее |
45 |
ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
-
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
-
- журналах событий счетчика и УСПД фиксируются факты:
-
- параметрирование;
-
- пропадания напряжения;
-
- коррекции времени;
-
- журнал УСПД:
-
- параметрирование;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и сервере;
-
- пропадание и восстановление связи со счетчиком;
-
- выключение и включение сервера;
Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-УСПД;
-
- защита на программном уровне информации при хранении, передаче, параметрирование:
-
- пароль на счетчике;
-
- пароль на УСПД;
-
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Возможность коррекции времени в:
-
- электросчетчиках (функция автоматизирована);
-
- УСПД (функция автоматизирована);
-
- ИВК (функция автоматизирована).
Возможность сбора информации:
-
- о состоянии средств измерений (функция автоматизирована);
-
- о результатах измерений (функция автоматизирована).
Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ «Иртыш» типографическим способом.
Комплектность средства измеренийКомплектность АИИС КУЭ ПС 500/220 кВ «Иртыш» определяется проектной документацией на систему. В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.
Комплектность АИИС КУЭ ПС 500/220 кВ «Иртыш» представлена в таблице 4.
Таблица 4 - Комплектность АИИС КУЭ ПС 500/220 кВ «Иртыш» с Изменением № 1
Наименование (обозначение) изделия |
Per. № |
Кол-во, шт. |
1 |
2 |
3 |
Трансформаторы тока встроенные ВСТ |
17869-10 |
6 |
Трансформаторы тока ТВГ-110 УХЛ2 |
50461-12 |
3 |
Трансформаторы напряжения СРВ 245 |
15853-06 |
6 |
Трансформаторы напряжения НКФ-110-57 |
14205-94 |
6 |
Счетчики электрической энергии трехфазные многофункциональные Альфа А1800 |
31857-06 |
2 |
Счетчики электрической энергии EA02RAL-P4B-4 |
16666-07 |
1 |
Комплексы аппаратно-программных средств для учета электроэнергии на основе УСПД серии RTU-325 |
1 |
Продолжение таблицы 4
1 |
2 |
3 |
yCCB-35HVS |
3 | |
Комплексы измерительно-вычислительные АИИС КУЭ ЕНЭС (Метроскоп) ИВК АИИС КУЭ ЕНЭС (Метроскоп) |
1 | |
Комплексы измерительно-вычислительные для учета электроэнергии «Альфа-Центр» |
1 | |
ИВК ЦСОД МЭС Западной Сибири |
1 | |
Методика поверки с изменением №1 |
МП 48106-12 |
1 |
Формуляр |
- |
1 |
осуществляется по документу МП 48106-12 с изменением №1 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ «Иртыш» с Изменением № 1. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.04.2017 г.
Основные средства поверки:
-
- Трансформаторы тока - в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
Трансформаторы напряжения - по МИ 2925-2005 «Измерительные трансформаторы напряжения 35...ЗЗОЛУЗ кВ. Методика поверки на месте эксплуатации с помощью эталонного делителя» и/или по ГОСТ 8.216-88 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки»;
-
- Средства измерений МИ 3195-2009. «Государственная система обеспечения единства измерений мощность нагрузки трансформаторов напряжения без отключения цепей. Методика выполнения измерений»;
-
- Средства измерений МИ 3196-2009. «Государственная система обеспечения единства измерений вторичная нагрузка трансформаторов тока без отключения цепей. Методика выполнения измерений»;
-
- Счетчик Альфа А1800 - в соответствии с документом мп-2203-0042-2006 «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки», утвержденным ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 19 мая 2006 г.;
-
- УСПД RTU-300 - по документу «Комплексы программно-аппаратных средств для учета электроэнергии на основе УСПД серии RTU-300. Методика поверки», утвержденному ГЦИ СИ ВНИИМС в 2003 г.;
-
- ИВК АИИС КУЭ ЕНЭС (Метроскоп) - в соответствии с документом ЕМНК.466454.005.МП «Комплексы измерительно-вычислительные АИИС КУЭ ЕНЭС (Метроскоп) ИВК АИИС КУЭ ЕНЭС (Метроскоп). Методика поверки», утвержденная ФГУ «Пензенский ЦСМ» 30 августа 2010 г.;
-
- Радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS), номер в Государственном реестре средств измерений 27008-04;
-
- термогигрометр CENTER (мод.314): диапазон измерений температуры от минус 20 до плюс 60 °C, дискретность 0,1 °C; диапазон измерений относительной влажности от 10 до 100 %, дискретность 0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийизложены в документе 3799-125-АУ ИЭ «Автоматизированная информационно-измерительная система коммерческого учета электроэнергии Единой национальной электрической сети на АИИС КУЭ ПС 500/220 кВ «Иртыш» филиал ОАО «ФСК ЕЭС» - МЭС Западной Сибири. Инструкция по эксплуатации КТС».
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии ПС 500/220 кВ «Иртыш» с Изменением № 1
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ИзготовительОбщество с ограниченной ответственностью «Велес» (ООО «Велес»)
ИНН 6671394192
Адрес: 624071, Россия, Свердловская область, г. Среднеуральск, ул. Строителей, д.8, оф. 53 Телефон: +7 (902) 274-90-85
ЗаявительОбщество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ-КОНТРОЛЬ» (ООО «ИЦ ЭАК»)
Юридический адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4 Телефон: +7 (495) 620-08-38 Факс: +7 (495) 620-08-48
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361. г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
