ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Микроомметры малогабаритные переносные ИКС-5

Назначение средства измерений

Микроомметры малогабаритные переносные ИКС-5 (далее по тексту - микроомметры) предназначены для оперативных измерений низкого электрического сопротивления постоянному току, в том числе переходного электрического сопротивления высоковольтных переключателей и разъединителей, низкоиндуктивных цепей аппаратов и машин в диапазоне от 0 до 10000 мкОм.

Описание средства измерений

Микроомметры выполняют измерения электрического сопротивления четырехзондовым (четырехточечным) методом. Во время изменения через токовые зонды по контролируемому участку цепи протекает стабильный ток известной силы. С помощью потенциальных зондов напряжение, создаваемое этим током на контролируемом участке цепи, поступает на вход микроомметра, где преобразуется в цифровой код. Микроконтроллер прибора, с учетом необходимых поправок, рассчитывает значение сопротивления и выводит его на индикатор, расположенный на внешней панели.

Питание микроомметра автономное от встроенной в прибор прямоугольной свинцовокислотной аккумуляторной батареи.

Микроомметр состоит из следующих основных узлов: корпуса с лицевой панелью и ремня для переноски, платы печатного монтажа, аккумуляторной батареи, проводов для подключения измерительных зондов микроомметра к испытываемому изделию и измерительных зондов (штыревых и типа «крокодил»).

Вывод данных осуществляется на четырехразрядный семисегментный жидкокристаллический индикатор.

Область применения: предприятия энергетики, производство и передача электроэнергии. Конструктивно микроомметры изготавливаются в трех исполнениях. Условное обозначение исполнений при их заказе приведено на рисунке 1.

ИКС-5-X

Тип прибора

Конструктивное исполнение:

  • 1 - прибор имеет 2 пластиковых разъема для подключения соединительных проводов

  • 2 - прибор имеет 2 металлических разъема для подключения соединительных проводов

  • 3 - прибор имеет 4 пластиковых разъема для подключения соединительных проводов

Рисунок 1 - Схема обозначений модификаций микроомметров

Внешний вид микроомметров с местами пломбирования и нанесения знака поверки показаны на рисунках 2-4.

Место пломбы

Приказ Росстандарта №2127 от 12.09.2019, https://oei-analitika.ru

поверки

Рисунок 2 - Внешний вид микроомметра ИКС-5 исполнение 1

Приказ Росстандарта №2127 от 12.09.2019, https://oei-analitika.ru

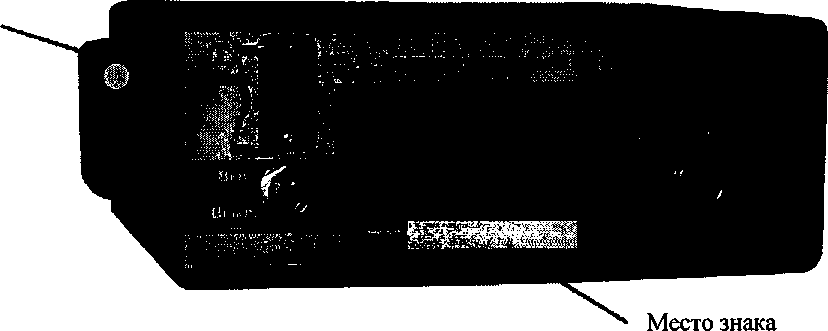

Рисунок 3 - Внешний вид микроомметра ИКС-5 исполнение 2

Приказ Росстандарта №2127 от 12.09.2019, https://oei-analitika.ru

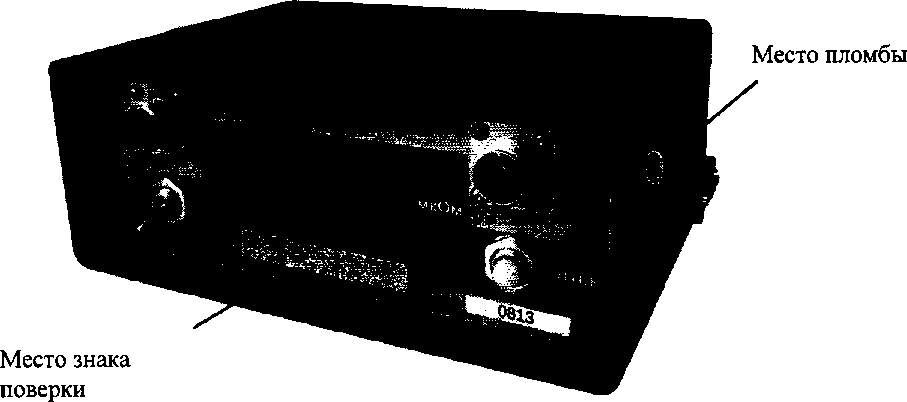

Рисунок 4 - Внешний вид микроомметра ИКС-5 исполнение 3

Программное обеспечение

Микроомметры имеют встроенное, метрологически не значимое программное обеспечение (ПО). Встроенное ПО обеспечивает только его работоспособность, загружается на этапе производственного цикла и после сборки микроомметра доступ к нему невозможен.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

*

Номер версии (идентификационный номер ПО)

не ниже 1.0*

Цифровой идентификатор ПО

’Примечание - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано после опломбирования

Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий по

Р 50.2.077-2014.

Метрологические и технические характеристики

Общие метрологические и технические характеристики микроомметров приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измеряемых электрических сопротивлений, мкОм

от 0 до 10000

Пределы допускаемой основной относительной погрешности измерения сопротивления (R), %

±[0,2+0,01 (10000/R-1)]

Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R), при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур на каждые 20 °C, %

±[0,2+0,01(10000/R-l)]

Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при изменении влажности окружающего воздуха от нормальных до предельных значений в рабочих условиях применения, %

±[0,2+0,01(10000/R-1)]

Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R), при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, %

±[0,2+0,01(10000/R-l)]

Время установления рабочего режима, с, не более

5

Время одного измерения, с, не более

2

Интервал времени между измерениями, с, не менее

5

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Рабочие условия применения: температура окружающей среды, °C относительная влажность воздуха при +30 °C, %, не более атмосферное давление, кПа

внешнее магнитное поле частотой 50 Гц напряженностью, А/м, не более

от -20 до +55

90

от 70,0 до 106,7

400

Сопротивление токовых измерительных проводов, Ом, не более

0,3

Входное сопротивление микроомметра по постоянному току, кОм, не менее

9

Продолжение таблицы 3

Наименование характеристики

Значение

Цена единицы наименьшего разряда выходного кода при измеряемом сопротивлении менее 1000 мкОм, мкОм

0,1

Цена единицы наименьшего разряда выходного кода при измеряемом сопротивлении 1000 мкОм и более, мкОм

1,0

Автономное электропитание от аккумуляторной батарее 6 В, А ч

1,2

Время заряда аккумуляторной батареи, ч, не более

15

Габаритные размеры прибора (длинахширинахвысота), мм, не более

145x102x55

Масса прибора без соединительных проводов, кг, не более

0,9

Средняя наработка на отказ, ч, не менее

3000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на лицевой панели микроомметра, а также на титульных листах эксплуатационной и сопроводительной документации методом офсетной печати.

Комплектность средства измерений

Комплектность микроомметра приведена в таблице 4.

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Микроомметр малогабаритный переносной (одно из исполнений)

-

1 шт.

Щуп в виде зажима типа «крокодил»

-

2 шт.

Щуп штыревой

-

1 шт.

Соединительный провод длинный

-

2 шт.

Соединительный провод короткий

-

2 шт.

Зарядное устройство

-

1 шт.

Руководство по эксплуатации и паспорт

-

1 экз.

Методика поверки (поставляется по требованию потребителя)

МП 20174-11

1 экз.

Поверка

осуществляется по документу МП 20174-11 «Малогабаритный переносной микроомметр ИКС-5. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 20.05.2011г.

Основные средства поверки:

однозначная мера электрического сопротивления Р310 номиналом 0,01 Ом, кл.т.0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);

однозначная мера электрического сопротивления Р310 номиналом 0,001 Ом, кл.т.0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);

однозначная мера электрического сопротивления Р323 номиналом 0,0001 Ом, кл.т. 0,05 (регистрационный номер в Федеральном информационном фонде 1683-62);

шунт 75 ШСМ M3-3000A номиналом 25 мкОм, кл.т. 0,5 (регистрационный номер в Федеральном информационном фонде 40474-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки в виде голографической наклейки наносится на лицевую панель микроомметра (для исполнений 1 и 2) или в паспорт (для исполнения 3) и в виде оттиска в паспорт или в свидетельство о поверке. Пломба со знаком поверки устанавливается в месте верхнего крепления ремня к корпусу микроомметра с правой или с левой стороны.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к микроомметрам малогабаритным переносным ИКС-5

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока и сопротивления. Общие технические требования и методы испытаний

ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления

ТУ 4221.012.71693739-2011 Технические условия. Микроомметр малогабаритный переносной ИКС-5

Изготовитель

Общество с ограниченной ответственностью «Челэнергоприбор»

(ООО «Челэнергоприбор»)

ИНН 7447068033

Адрес: 454902, г.Челябинск, ул.Северная (Шершни), д.1Б

Телефон, (факс): 8 (351) 211-54-01

E-mail: mfo@limi.ru

Web-сайт: www.limi.ru

Испытательный центр

Государственный центр испытаний средств измерений ФГУ «Челябинский ЦСМ»

Адрес: 454080, г.Челябинск, ул.Энгельса, д. 101

Телефон (факс): 8 (351) 2661-08-72

E-mail: stand@chel.sumet.ru

Web-сайт: www.chelcsm.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311280 от 16.11.2015 г.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон (факс): 8 (495) 655-30-87

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
