Приказ Росстандарта №1962 от 07.09.2021

№1962 от 07.09.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 274980
О внесении изменений в сведения об утвержденных типах средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1962 от 07.09.2021

2021 год
месяц September
сертификация программного обеспечения

1741 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «07» сентября 2021 г. № 1962

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

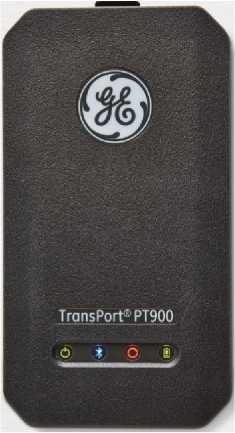

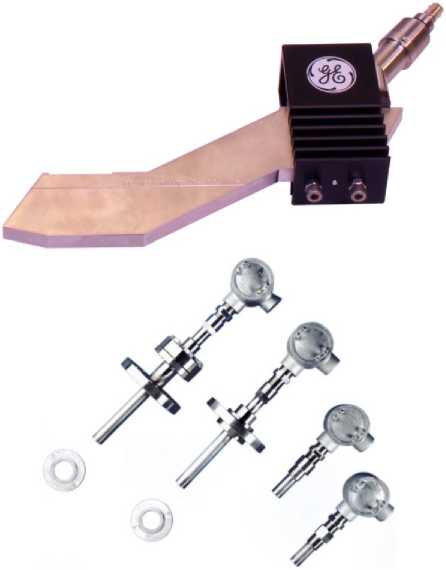

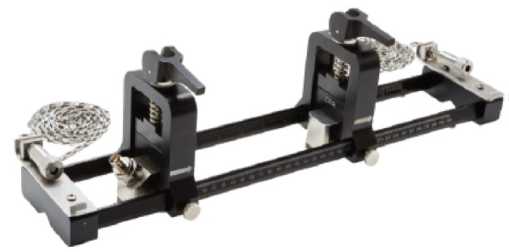

Теплосчетчики

PT900

76477-19

Фирма

«GE Sensing EMEA», Ирландия;

Фирма

«GE Infrastructure Sensing, LLC», США; Фирма

«GE Sensing and Inspection (Changzhou) Co., Ltd»,

Китай

Фирма

«Baker Hughes EMEA», Ирландия;

Фирма «Parametrics, LLC», США;

Фирма

«Baker Hughes Sensing & Inspection (Changzhou) Co., Ltd»,

Китай

ООО «Бейкер Хьюз Рус Инфра», г. Москва

2.

Преобразователи измерительные

SITRANS T

45822-10

Фирма

«Siemens Production Automatisation

S.A.S», Франция

Фирма

«Siemens S.A.S.»,

Франция

ООО «СИМЕНС», г. Москва




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «07» сентября 2021 г. № 1962

Лист № 1 Регистрационный № 45822-10 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные SITRANS T

Назначение средства измерений

Преобразователи измерительные SITRANS T (далее - преобразователи или ИП) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), потенциометрических и милливольтовых устройств постоянного тока, в унифицированные аналоговые сигналы постоянного тока (0/4-20 мА) или напряжения (0/2-10 В), а также в цифровой сигнал для передачи по протоколу HART или по шинам FOUNDATION Fieldbus и PROFIBUS PA.

Описание средства измерений

Преобразователи SITRANS T изготавливаются следующих моделей: TH100, TH200, TH300, TH400, TF, TW. Модели преобразователей отличаются друг от друга по конструктивному исполнению и по техническим характеристикам. Преобразователи модели ТН400 имеют модификации TH400 FF и TH400 PA.

Принцип действия преобразователей основан на преобразовании сигнала первичного термопреобразователя или Ом/мВ-устройства в унифицированный выходной сигнал постоянного тока 4-20 мА (0/4-20 мА - только для модели TW) или напряжения 0/2-10 В (только для модели TW) с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART (TH300, TW), либо в сигнал с цифровым протоколом FOUNDATION Fieldbus (TH400 FF, TF) или PROFIBUS PA (TH400 PA, TF). Сигнал с подключенного термопреобразователя/устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus / PROFIBUS PA, либо на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока или напряжения. ИП с аналоговым выходным сигналом может содержать частотный модулятор HART-протокола, который накладывается на аналоговый сигнал выходной сигнал. Характеристики источника входных сигналов и необходимые для параметрирования измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.

ИП моделей TH100, TH200, TH300, TH400 конструктивно выполнены в цилиндрическом пластиковом корпусе для монтажа в соединительную головку типа B (по DIN 43729) с расположенными на нем клеммами для подключения первичного термопреобразователя или Ом/мВ-устройства, и клеммами для вывода выходного сигнала и питания. Модель TW выполнена в прямоугольном пластиковом корпусе с расположенном на нем винтовыми штепсельными разъемами и предназначенном для монтажа на DIN-рейку (шину 35 мм или G-шину 32 мм). Преобразователи модели TF представляют собой конфигурацию одного из ИП моделей ТН200, ТН 300 или ТН400, заключенного в алюминиевый или стальной ударопрочный корпус. Корпус закрывается резьбовыми крышками и имеет резьбовые отверстия для присоединения кабельного ввода и переходной муфты, через которую подключается первичный термопреобоазователь, а также внутренний и внешний зажимы заземления. Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы.

Конфигурацию преобразователей в зависимости от модели можно изменять при помощи: модема, HART-коммуникатора или персонального компьютера с соответствующим программным обеспечением и интерфейсами связи HART, FOUNDATION Fieldbus или PROFIBUS PA.

Цифровая индикация в процессе измерений может осуществляться с помощью встроенного жидкокристаллического дисплея, поставляемого по отдельному заказу (только для модели TF).

Фотографии общего вида преобразователей представлены на рисунках 1, 2 и 3.

Приказ Росстандарта №1962 от 07.09.2021, https://oei-analitika.ru
Приказ Росстандарта №1962 от 07.09.2021, https://oei-analitika.ru

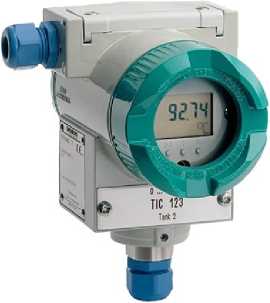

Рис.1 Общий вид преобразователей измерительных SITRANS T (модификаций SITRANS

TH100/TH200/TH300/TH400)

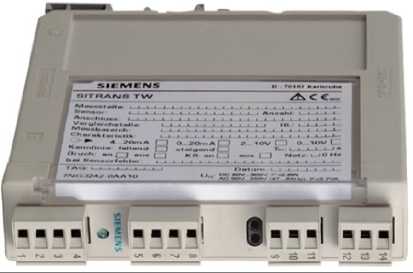

Рис.2 Общий вид преобразователей измерительных SITRANS T (модификации SITRANS TF)

Приказ Росстандарта №1962 от 07.09.2021, https://oei-analitika.ru

Рис.3 Общий вид преобразователей измерительных SITRANS T (модификации SITRANS TW)

Программное обеспечение

Программное обеспечение (ПО) преобразователей состоит из двух частей: встроенное и автономное ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики преобразователей оценены с учетом влияния на них встроенного ПО.

Пакеты автономных программ устанавливаются на персональный компьютер и предназначены для конфигурирования преобразователей и снятия показаний в процессе калибровки и т.д.

Идентификационные данные встроенной части ПО приведены в таблицах 1-7.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационные данные (признаки)

SITRANS TH100

Идентификационное наименование ПО

7NG3211-0

Номер версии (идентификационный номер) ПО ( )

v.01.01.00

Цифровой идентификатор программного обеспечения

по номеру версии

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационные данные (признаки)

SITRANS TH200

Идентификационное наименование ПО

7NG3211-1

Номер версии (идентификационный номер) ПО ( )

v.01.01.04

Цифровой идентификатор программного обеспечения

по номеру версии

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационные данные (признаки)

SITRANS TH300

Идентификационное наименование ПО

7NG3212-0

Номер версии (идентификационный номер) ПО ( )

v.01.01.04

Цифровой идентификатор программного обеспечения

по номеру версии

Таблица 4

Идентификационные данные (признаки)

Значение

Идентификационные данные (признаки)

SITRANS TH400 PA

Идентификационное наименование ПО

7NG3214-

Номер версии (идентификационный номер) ПО ( )

v.V2.04

Цифровой идентификатор программного обеспечения

по номеру версии

Таблица 5

Идентификационные данные (признаки)

Значение

Идентификационные данные (признаки)

SITRANS TH400 FF

Идентификационное наименование ПО

7NG3215-

Номер версии (идентификационный номер) ПО ( )

v.V2.04

Цифровой идентификатор программного обеспечения

по номеру версии

Таблица 6

Идентификационные данные (признаки)

Значение

Идентификационные данные (признаки)

SITRANS TF

Идентификационное наименование ПО

7NF313--

7NF3137(8)-

Номер версии (идентификационный номер) ПО ( )

v.01.01.04

Rev.2.04

Цифровой идентификатор программного обеспечения

по номеру версии

Таблица 7

Идентификационные данные (признаки)

Значение

Идентификационные данные (признаки)

SITRANS TW

Идентификационное наименование ПО

7NF3242-

Номер версии (идентификационный номер) ПО ( )

v.16.01.04

Цифровой идентификатор программного обеспечения

по номеру версии

Примечание: (*) - и более поздние версии.

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 8, 9, 10.

Таблица 8

Тип

НСХ(*), входные сигналы

Диапазон измерений

Минималь ный интервал измерений

Пределы допускаемой основной погрешности(**)

ТН100

ТН200 (TF)

ТН300 (TF)

ТН400**** (TF)

[W

Цифрового сигнала

ЦАП (от интервала измерений)

Цифрового сигнала

ЦАП (от интервала измерений)

Цифрового сигнала

ЦАП (от интервала измерений)

Цифрово го сигнала

ЦАП (от интервала измерений)

Pt10

-200...+850 °C

10 °C

-

-

-

-

-

-

-

±3 °C

±0,05 %

Pt25

-200...+850 °C

10 °C

-

±0,2 °C

±0,01 %

±0,2 °C

±0,01 %

±0,1 °C или ±0,05 % (от измеряемой величины)

-

-

Pt50

-200...+850 °C

10 °C

-

±0,15 °C

±0,15 °C

±0,6 °C

Pt100

-200.+850 °C

10 °C;

25 °C)

±0,25 °C +

0,1 % ( от интервала измерений)-в интервале <250 °C

±0,2 % - в интервале > 250 °C

±0,1 °C

±0,1 °C

±0,3 °C

Pt200

-200...+850 °C

10 °C

-

±0,1 °C

±0,1 °C

±0,6 °C

Pt500

-200...+850 °C

10 °C

-

±0,15 °C

±0,15 °C

±1 °C

Pt1000

-200...+350 °C

10 °C

-

±0,15 °C

±0,15 °C

±1 °C

Ni25    -

Ni100

-60...+250 °C

10 °C

-

±0,1 °C

±0,1 °C

±0,15 °C

или

±0,05 %

±0,3 °C

B

0...+300 °C

100 °C

±3 °C

±0,01 %

±3 °C

±0,01 %

±1 °C или

±0,05 °C

-

±3 °C

±0,05 %

+300...+1820 °C

100 °C

±2 °C

±2 °C

E

-200...+1000 °C

50 °C

±1 °C

±1 °C

±0,5 °C или ±0,05 °C

±1 °C

J

-200...+ 1200 °C

50 °C

±1 °C

±1 °C

±1 °C

K

-230...+1370 °C

50 °C

±1 °C

±1 °C

±1 °C

L

-200 ...+900 °C

50 °C

±1 °C

±1 °C

±1 °C

N

-200..+1300 °C

50 °C

-

±1 °C

R

-50..+1768 °C

100 °C

-

±2 °C

S

-50..+1768 °C

100 °C

-

±2 °C

T

-200...+400°C

40 °C

-

±1 °C

и

50 °C

-

±2 °C

мВ-вход

-10...+70 мВ

2 мВ

-

±0,04 мВ

-100..+1100 мВ

20 мВ

-

±0,4 мВ

Ом-вход

0...390 Ом

5 Ом

-

±0,05 Ом

0...2200 Ом

25 Ом

-

±0,25 Ом

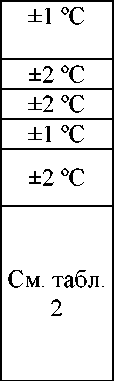

±1 °C ±2 °C

±2 °C

±1 °C ±2 °C ±0,04 мВ

±0,4 мВ

±0,05 Ом

±0,25 Ом

±1 °C или

±0,05 °C

±0,5 °C или ±0,05

±0,01 мВ или ±0,05

% ±0,05 Ом или ±0,05

%

Приказ Росстандарта №1962 от 07.09.2021, https://oei-analitika.ru

Таблица 9

Тип входного сигнала

Диапазон измерений

Пределы допускаемой основной погрешности цифрового сигнала для модели TW

мВ-вход

от минус 1 до плюс 16 мВ

± 0,02 мВ

от минус 3 до плюс 32 мВ

± 0,02 мВ

от минус 7 до плюс 65 мВ

± 0,02 мВ

от минус 15 до плюс 131 мВ

± 0,05 мВ

от минус 31 до плюс 262 мВ

± 0,1 мВ

от минус 63 до плюс 525 мВ

± 0,2 мВ

от минус 120 до плюс 1000 мВ

± 0,3 мВ

Ом-вход

от 0 до 24 Ом

± 0,08 Ом

от 0 до 47 Ом

± 0,06 Ом

от 0 до 94 Ом

± 0,06 Ом

от 0 до 188 Ом

± 0,08 Ом

от 0 до 375 Ом

± 0,1 Ом

от 0 до 750 Ом

± 0,2 Ом

от 0 до 1500 Ом

± 1,0 Ом

от 0 до 3000 Ом

± 1,0 Ом

от 0 до 6000 Ом

± 2,0 Ом

Примечания:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009, МЭК 60584-1/ГОСТ Р 8.585-2001, ASTM E988-90 (C, D), DIN 43710 (L, U).

(**) Для модели ТН100 минимальный интервал равен 25 °С.

(***) Основная погрешность для аналогового выхода равна сумме погрешностей цифрового сигнала и ЦАП, для обмена данных по протоколам HART, FOUNDATION Fieldbus и PROFIBUS PA - основная погрешность равна погрешности цифрового сигнала.

(****) Для модели ТН400 диапазон измерений сопротивления: от 0 до 10000 Ом: мВ-сигнала: от минус 800 до плюс 800 мВ.

Таблица 10

Наименование параметра

Значение

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, °С

±0,5 °С

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды (23±5 °С) в диапазоне от минус 40 до плюс 85 °С /10 °С:

  • - для TH100

  • - для TH200, ТН300, TF

  • - для TW

  • - для ТН400

±0,1 % (от интервала измерений)

±0,1 % (максимального интервала измерений) ±0,08 % (максимального интервала измерений) ±0,02 °C или 0,02 % (от измеряемого значения) (для ТС)

±0,1 °C или 0,02 % (для ТП типов E, J, K, L, N, T, U)

±0,25 °C или 0,02 % (для ТП типов R, S, B) ±0,02 Ом или 0,02 % (для Ом-входа) ±0,002 мВ или 0,02 % (для мВ-входа)

Пределы допускаемой дополнительной погрешности от изменения номинального напряжения питания (24 ± 1% В):

- TH100

- TH200, ТН300, TF, TW

±0,01 % (от интервала измерений) / 1 В ±0,005 % (от интервала измерений) / 1 В

Пределы допускаемой дополнительной погрешности от изменения сопротивления нагрузки:

  • - TH100

  • - TH200, ТН300, TF

  • - TW

±0,025 % (от максимального интервала измерений) / 100 Ом;

±0,012 % (от интервала измерений) / 100 Ом;

±0,008 % (от интервала измерений) / 100 Ом

Напряжение питания, В:

  • - TH100

  • - TH200, ТН300, TF (без дисплея)

  • - TH400

  • - TW

от 8,5 до 36; от 11 до 35; от 9 до 32;

от 90 до 250 или от 20,4 до 55,2

Габаритные размеры, мм, не более:

  • - TH100

  • - TH200, ТН300, ТН400

  • - TW

  • - TF

044x20,8;

044x26,3; 114x135x26,6;

150x189x153

Наименование параметра

Значение

Масса, г, не более:

  • - TH100, TH200, ТН30

  • - ТН400

  • - TW

- TF

50;

55; 240;

1500

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус преобразователя при помощи наклейки.

Комплектность средства измерения

Таблица 11 - Комплектность средства измерений

Наименование

Кол-во

Примечание

Преобразователь измерительный SITRANS T

1 шт.

модель и исполнение в соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

-

Методика поверки

1 экз.

-

Интерфейсный модуль FOUNDATION Fieldbus или PROFIBUS PA (в составе TH400)

1 шт.

по отдельному заказу

Программное обеспечение (автономное)

1 комплект

по отдельному заказу

Монтажные приспособления

1 комплект

по отдельному заказу

Ж/к индикатор для модели TF

1 шт.

по отдельному заказу

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Преобразователи измерительные SITRANS T. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным SITRANS T

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 13384-93 Преобразователи температуры для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.

Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Изготовитель

Фирма «Siemens S.A.S.», Франция

Адрес: 1 Chemin de la Sandlach, F-67506, Haguenau, Cedex, France

Тел.: +33(0)1 85 57 00 00

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.




Приказ Росстандарта №1962 от 07.09.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

07 сентября 2021 г.

1962

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности

    и торговли Российской Федерации от 2» августа г. № zwb.

    *                                           Подлинник электронного документа, подписанного ЭП,

»годлинник эт rciu рингвд и дилупслш, пид> imxmrtvi и л i,                 м

  • 4. Контроль за испол] [ениеманаетоян^епнр^а8а»ес«ав*мю за собой.

Федерального агентства по техническому регулированию и

метрологии

Руководитель

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

А.П.Шалаев




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «07» сентября 2021 г. № 1962

Лист № 1 Регистрационный № 76477-19 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики PT900

Назначение средства измерений

Теплосчетчики PT900 предназначены для измерений объемного расхода, объема, температуры, разности температур прямого и обратного потоков теплоносителя (воды), времени и вычисления количества тепловой энергии в закрытых системах теплоснабжения.

Описание средства измерений

Принцип действия теплосчетчиков PT900 основан на измерении объемного расхода, температур теплоносителя в подающем и обратном трубопроводах с последующим вычислением разности температур, объема теплоносителя и количества тепловой энергии.

Измерение объемного расхода и объема теплоносителя основано на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится преобразователями пьезоэлектрическими ультразвуковыми, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. По разности времени прохождения ультразвуковых импульсов теплосчетчики PT900 вычисляют скорость потока. По определенной скорости потока и введенным параметрам трубопровода теплосчетчики PT900 рассчитывают объемный расход и объем жидкости.

Теплосчетчики PT900 состоят из одной или двух пар ультразвуковых преобразователей (установленных в одном или двух накладных зажимах), образующих измерительный канал, пары датчиков температуры Pt 1000 с фиксаторами и приспособления для накладного крепежа на трубы и электронно-вычислительного блока.

Ультразвуковые преобразователи выпускаются в обычном и высокотемпературном исполнениях, которые могут быть установлены на подающем или обратном трубопроводах.

Электронно-вычислительный блок теплосчетчиков PT900 выполняет следующие функции:

  • - цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

  • - измерение температур теплоносителя в подающем и обратном трубопроводах;

  • - измерение разности температур теплоносителя в подающем и обратном трубопроводах;

  • - вычисление скорости потока жидкости;

  • - вычисление объемного расхода и объема жидкости по введенным параметрам трубопровода (материал, наружный диаметр, толщина стенки);

  • - вычисление количества тепловой энергии;

  • - светодиодная индикация состояния теплосчетчика;

  • - формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;

  • - передача измеренной информации по импульсным, частотным сигналам и цифровым интерфейсам.

Выходные сигналы по HART-протоколу, Modbus-протоколу и токовый выходной сигнал предназначены только для индикации измеренных значений.

В комплект поставки теплосчетчиков PT900 входит беспроводной планшетный персональный компьютер с операционной системой Android (версия 4.4 или выше) с установленным программным пакетом PT900 APP. Связь электронно-вычислительного блока с персональным компьютером осуществляется по беспроводной сети Bluetooth. Программный пакет PT900 APP позволяет производить следующие операции:

  • - загружать в теплосчетчики PT900 и сохранять из теплосчетчиков PT900 конфигурационные данные;

  • - отображать измеренные и вычисленные параметры, параметры настройки;

  • - формировать протоколы и графики, основываясь на измеренной и вычисленной информации, хранящейся в теплосчетчиках;

  • - хранение данных.

Общий вид электронно-вычислительного блока теплосчетчиков PT900 приведен на рисунке 1.

Приказ Росстандарта №1962 от 07.09.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид электронно-вычислительного блока теплосчетчиков PT900

Общий вид датчиков температуры Pt 1000 теплосчетчиков PT900 приведен на рисунке 2.

Приказ Росстандарта №1962 от 07.09.2021, https://oei-analitika.ru

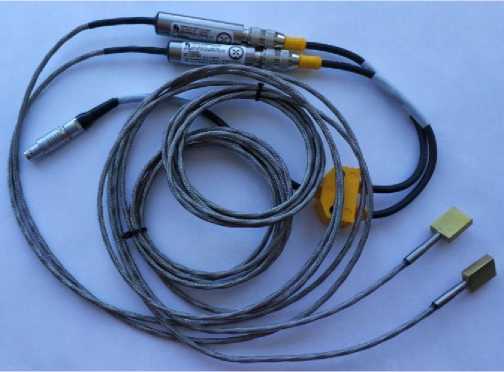

Рисунок 2 - Общий вид датчиков температуры Pt 1000 теплосчетчиков PT900

Общий вид ультразвуковых преобразователей теплосчетчиков PT900 приведен на рисунке 3.

Приказ Росстандарта №1962 от 07.09.2021, https://oei-analitika.ru
Приказ Росстандарта №1962 от 07.09.2021, https://oei-analitika.ru

а) обычное исполнение

Приказ Росстандарта №1962 от 07.09.2021, https://oei-analitika.ru

б) высокотемпературное исполнение

Рисунок 3 - Общий вид ультразвуковых преобразователей теплосчетчиков PT900

Пломбирование теплосчетчиков PT900 не предусмотрено.

Программное обеспечение

Теплосчетчики PT900 имеют встроенное программное обеспечение. Программное обеспечение предназначено для вычисления объёмного расхода и объёма на основе данных от ультразвуковых преобразователей, вычисление количества тепловой энергии, а также для управления устройствами ввода-вывода информации теплосчетчиков, создания в энергонезависимой памяти архивных записей об измеренных и вычисленных значениях за отчетные интервалы времени (часы, сутки). Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения теплосчетчиков PT900 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

РТ900

Номер версии (идентификационный номер) программного обеспечения

не ниже 1.0.7

Цифровой идентификатор программного обеспечения

-

* Номер версии программного обеспечения приведен в паспорте.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода, м3*

от 0,3 до 3000

Диапазон скорости потока, м/с

от 0,03 до 12,19

Диапазон измерений температуры теплоносителя, °С

от 0 до +150

Наименование характеристики

Значение

Минимальное   значение   измеряемой   разности

температур теплоносителя в подающем и обратном трубопроводах, Atmin, °С

3

Максимальное   значение   измеряемой   разности

температур теплоносителя в подающем и обратном трубопроводах, Atmax, °С

150

Пределы допускаемой относительной погрешности при измерении     объемного     расхода     (объема)

теплоносителя, %

±(2+0,02^ Gmax / G)

Пределы допускаемой абсолютной погрешности при измерении температуры теплоносителя, °C

±(0,6+0,0044)

Пределы допускаемой относительной погрешности при измерении разности температур теплоносителя, %

±(0,5+3^Atmin /At)

Пределы допускаемой относительной погрешности при измерении количества тепловой энергии, %

±(3+4^Atmin /At +0,02^Gmax /G)

Пределы допускаемой относительной погрешности при измерении текущего времени, %

±0,05

* Для номинального диаметра трубопровода от DN 12,7 до DN 300 при скорости потока от 0,6 до 12,19 м/с. Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определяется диапазоном калибровки изготовителя).

Gmax - максимальное значение объемного расхода теплоносителя, соответствующее скорости потока 12,19 м/с при данном номинальном диаметре трубопровода, м3/ч.

G - измеренное значение объемного расхода теплоносителя, м3/ч.

t - измеренное значение температуры теплоносителя, °С.

At - измеренное значение разности температур теплоносителя в прямом и обратном трубопроводах, °С.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр трубопровода

от DN 12,7 до DN 2000

Толщина стенки трубопровода, мм, не более

76,2

Выходные сигналы

частотный, импульсный, аналоговый от 4 до 20 мА, HART-протокол, Modbus-протокол

Цифровые интерфейсы связи

RS-485, Bluetooth, USB (микро-USB порт)

Условия эксплуатации:

  • - температура окружающей среды, °С

а) электронно-вычислительного блока

б) ультразвуковых преобразователей

  • - относительная влажность, %

  • - атмосферное давление, кПа

от -20 до +55 от -40 до +75

до 90, без конденсации влаги от 84,0 до 106,7

Параметры электропитания, В

от 3,0 до 3,6

(электропитание осуществляется от литиевой батареи)

Потребляемая мощность, Вт, не более

25

Наименование характеристики

Значение

Габаритные размеры электронно-вычислительного блока, мм, не более:

- длина

200

- ширина

110

- высота

40

Габаритные      размеры      ультразвукового

преобразователя    обычного    исполнения, мм,

не более:

- длина

71

- ширина

32

- высота

56

Габаритные      размеры      ультразвукового

преобразователя          высокотемпературного

исполнения, мм, не более:

- длина

354

- ширина

80

- высота

247

Масса электронно-вычислительного блока, кг, не более

0,9

Масса ультразвукового преобразователя, кг, не более:

- обычное исполнение

0,3

- высокотемпературное исполнение

2,0

Средний срок службы, лет

25

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Теплосчетчик

PT900

1 шт.

Ультразвуковые преобразователи

-

1 или 2 комплекта

Датчики температуры

-

1 комплект

Комплект монтажных частей

-

1 шт.

Беспроводной планшетный персональный компьютер с программным пакетом PT900 APP

-

1 шт.

Толщиномер ультразвуковой (по заказу)

PocketMIKE

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП 0869-1-2018

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам PT900

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирм-изготовителей

Изготовители

Фирма «Baker Hughes EMEA», Ирландия

Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare

Телефон: +353 61 470200, факс: +353 61 471359

Web-сайт: http: www.gemeasurement.com

Фирма «Panametrics, LLC», США

Адрес: 1100 Technology Park Drive, Billerica, MA 01821

Телефон: +1 978 437 1224, факс: +1 978 437 1224

Web-сайт: http: www.gemeasurement.com

Фирма «Baker Hughes Sensing & Inspection (Changzhou) Co., Ltd», Китай

Адрес: Building 9, Jintong International Industrial Park, NO. 8 Xinhu Road Changzhou, Jiangsu

Телефон: 0086 519 88318080

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
