МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

12 июля 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко f                            \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _2 » ___июля___ 2024 г. № _>54

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель		Правообладатель		Заявитель
				Отменяемые сведения	Устанавливаемые сведения	Отменяемые сведения	Устанавливаемые сведения
1	2	3	4	5	6	7	8	9

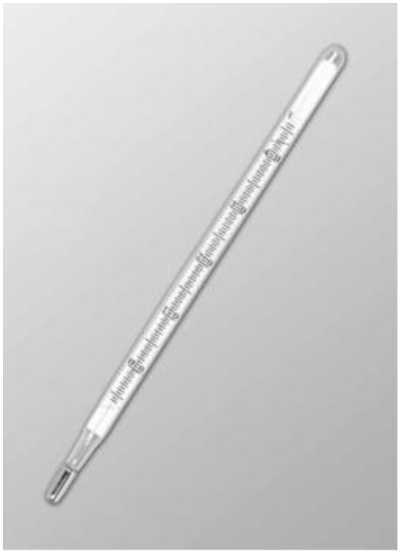

1.	Термометры стеклянные для газоанализаторов	СП-8	1067-57	Открытое акционерное общество «ТЕРМОПРИБОР» (ОАО «ТЕРМОПРИБОР») Адрес: 141600, Московская обл., г. Клин, Волоколамское ш., д. 44	Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР») Юридический адрес: 141607, Московская обл., г. Клин, Волоколамское ш., д. 44			Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»), Московская обл., г. Клин

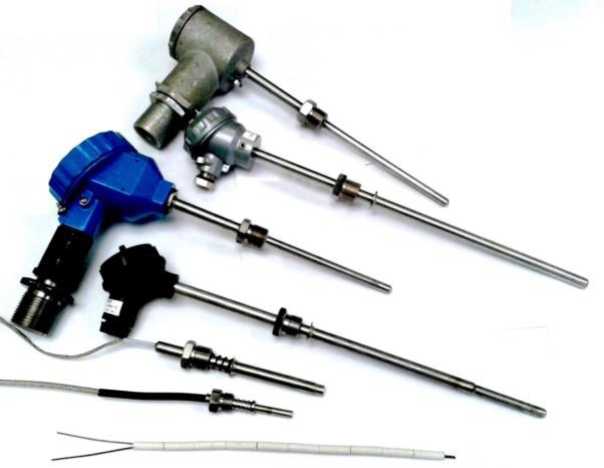

2.	Преобразователи термоэлектрические	ТХАс-2088, ТХКс-2088	15635-09	Общество с ограниченной ответственностью научнопроизводственная фирма «Сенсорика» (ООО НПФ «Сенсорика») Адрес: 620075, г. Екатеринбург, ул. Мамина-Сибиряка, д. 145	Общество с ограниченной ответственностью научнопроизводственная фирма «Сенсорика» (ООО НПФ «Сенсорика») Юридический адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Первомайская, д. 76, помещ. 144			Общество с ограниченной ответственностью научнопроизводственная фирма «Сенсорика» (ООО НПФ «Сенсорика»), г. Екатеринбург

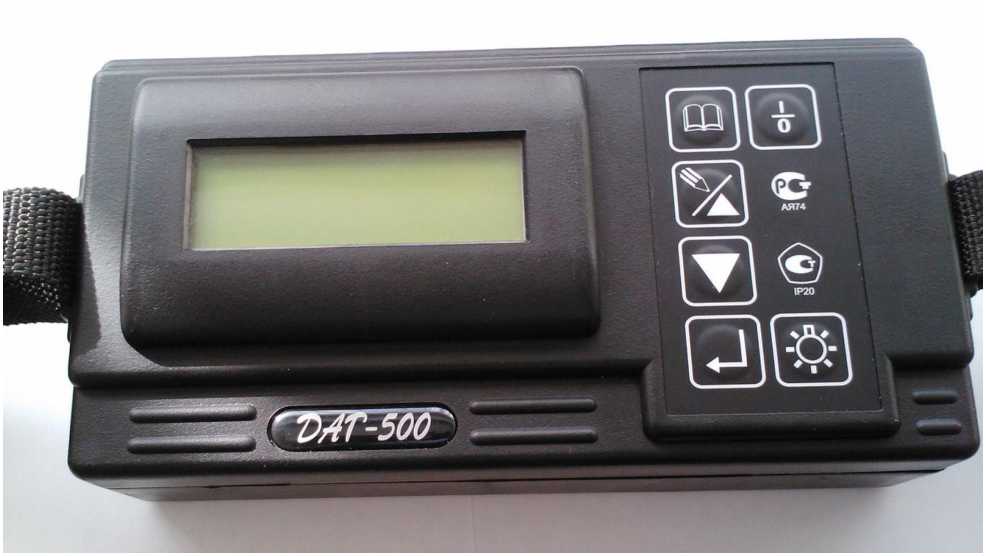

3.	Газоанализаторы	ДАГ-500	18225-99	Общество с ограниченной ответственностью «Дитангаз» (ООО «Дитангаз»), ИНН	Общество с ограниченной ответственностью «Дитангаз» (ООО «Дитангаз»), ИНН 5261001417,			Общество с ограниченной ответственностью «Дитангаз» (ООО «Дитангаз»), г. Нижний Новгород

				52610014175624070300, Адрес: 603152, г. Нижний Новгород, ул. Ларина, д. 9а	Юридический адрес: 603152, Нижегородская обл., г. Нижний Новгород, ул. Ларина, д. 9А, оф. 505

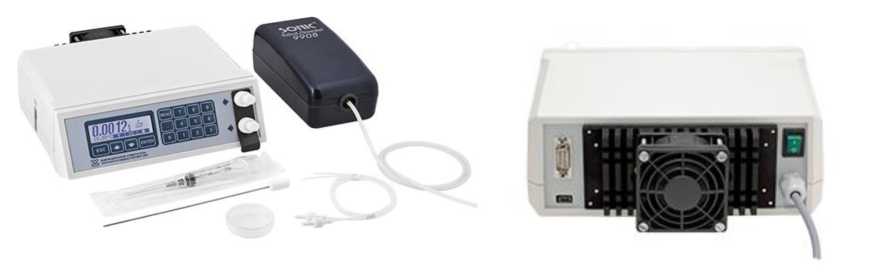

4.	Измерители плотности жидкостей вибрационные	ВИП-2М, ВИП-2МР	27163-09	Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»), Адрес: 634055, г. Томск, пр-кт Академический, д. 4, стр. 3	Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»), Юридический адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1		Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»), Юридический адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1	Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»), г. Томск, п. Предтеченск

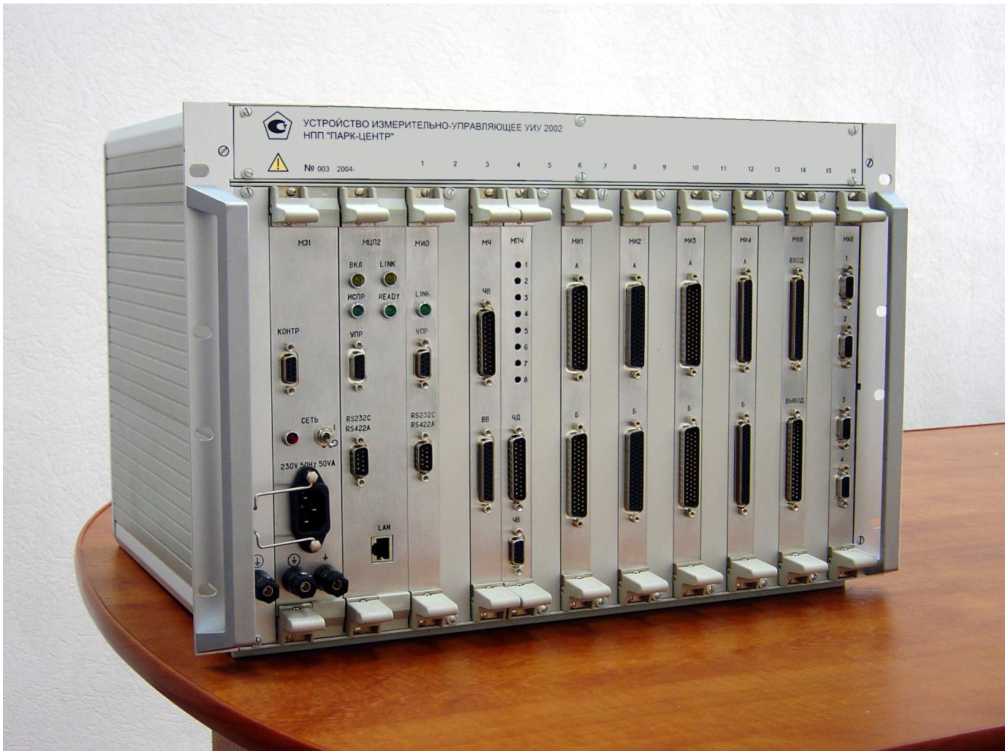

5.	Устройства измерительно-управляющие	УИУ 2002	28167-09	Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»), Юридический адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 11	Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР») Адрес: 195267, г. Санкт-Петербург, вн.тер.г. муниципальный округ Прометей, пр-кт Просвещения, д. 85, лит. А, оф. 607			Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»), г. Санкт-Петербург

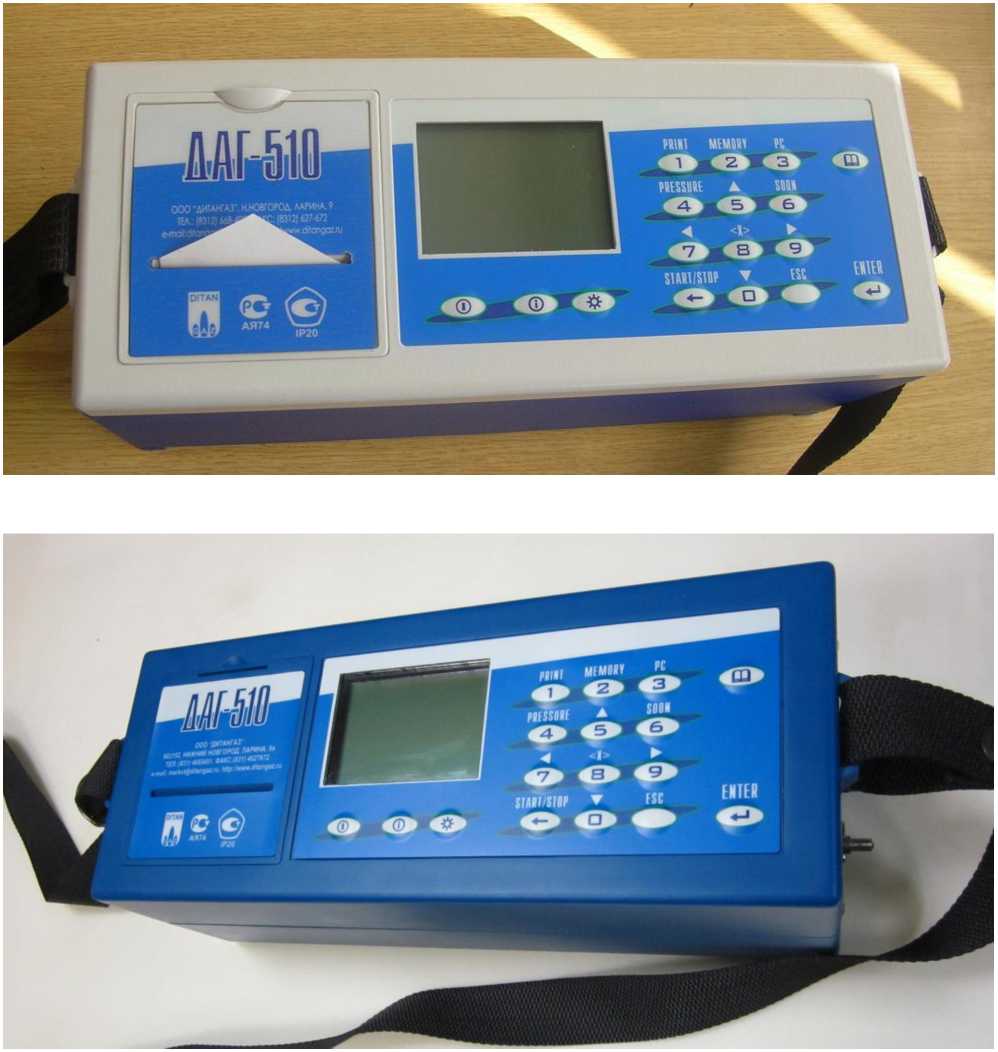

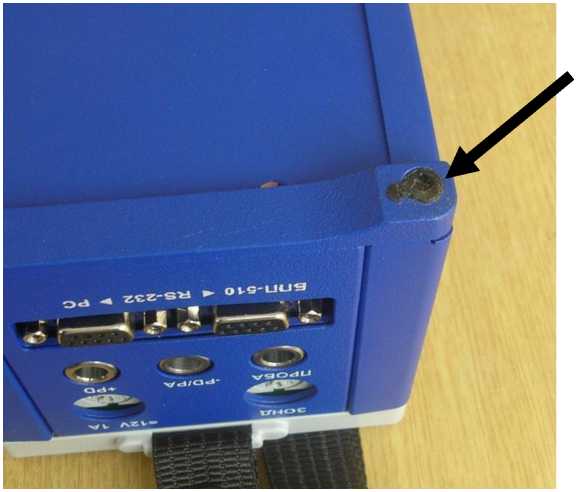

6.	Газоанализаторы	ДАГ-510	28679-05	Общество с ограниченной ответственностью «Дитангаз» (ООО «Дитангаз»), Адрес: 603152, г. Нижний Новгород, ул. Ларина, д. 9	Общество с ограниченной ответственностью «Дитангаз» (ООО «Дитангаз»), Юридический адрес: 603152, Нижегородская обл., г. Нижний Новгород, ул. Ларина, д. 9А, оф. 505			Общество с ограниченной ответственностью «Дитангаз» (ООО «Дитангаз»), г. Нижний Новгород

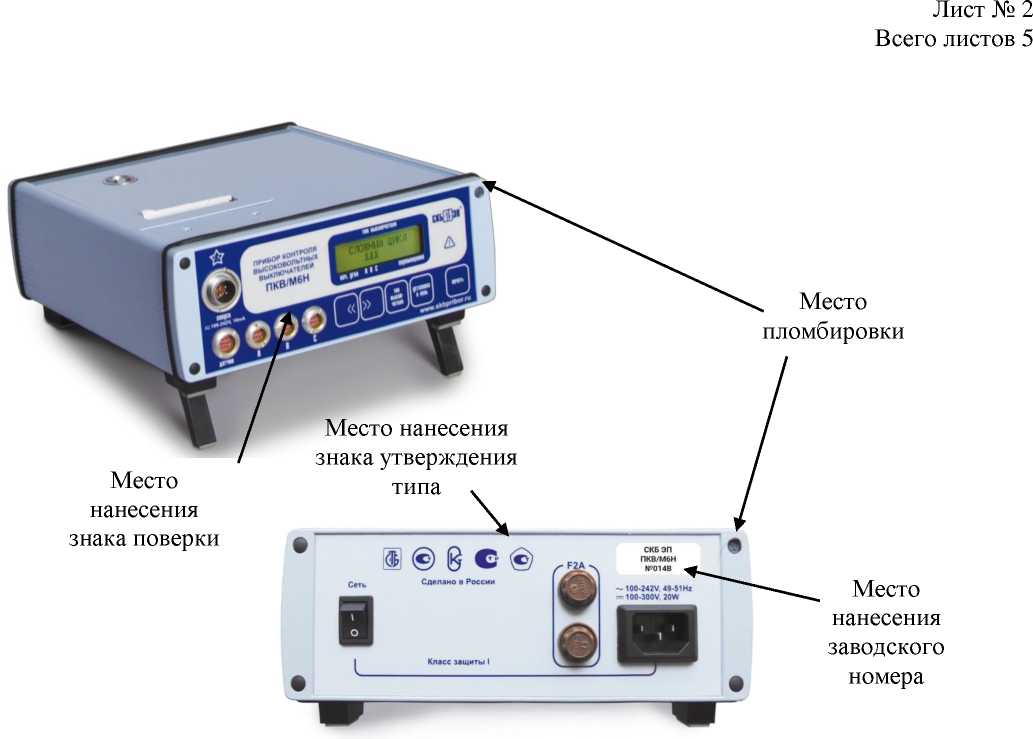

7.	Приборы контроля высоковольтных выключателей	ПКВ/М6Н	31442-06	Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») Юридический адрес:	Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») Юридический адрес:			Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), г. Санкт-Петербург

				196140, г. Санкт- Петербург, п. Шушары, ул. Кокколевская (Пулковское), д. 1, лит. А, помещ. 42-Н	196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н

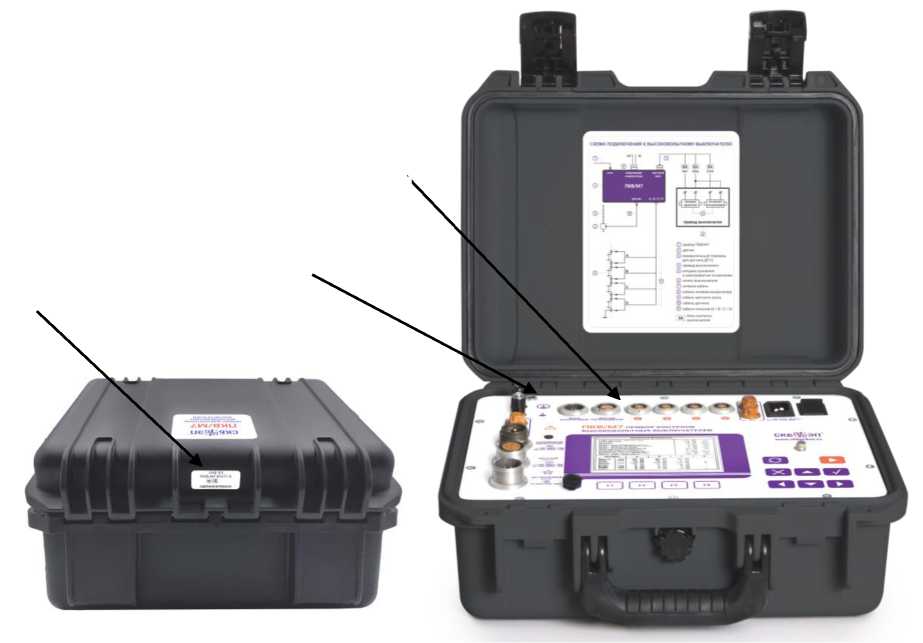

8.	Приборы контроля высоковольтных выключателей	ПКВ/М7	34283-07	Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н	Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») Юридический адрес: 196605, г. Санкт- Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н			Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), г. Санкт-Петербург

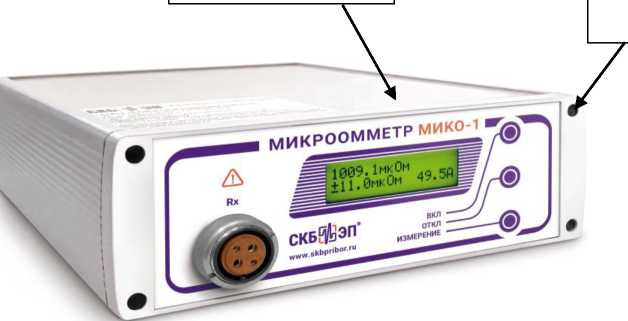

9.	Микроомметры	МИКО-1	37381-08	Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») Юридический адрес: 664033, г. Иркутск, ул. Лермонтова, д. 130, кв. 235	Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н			Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), г. Санкт-Петербург

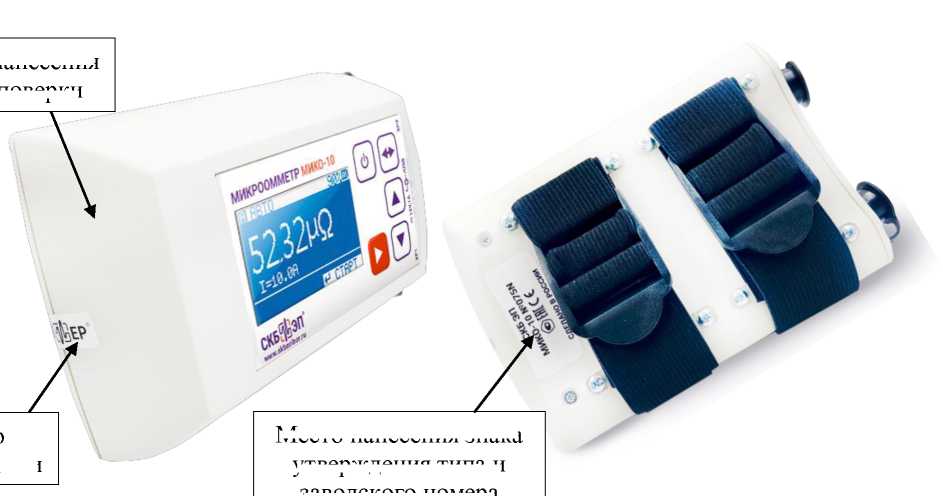

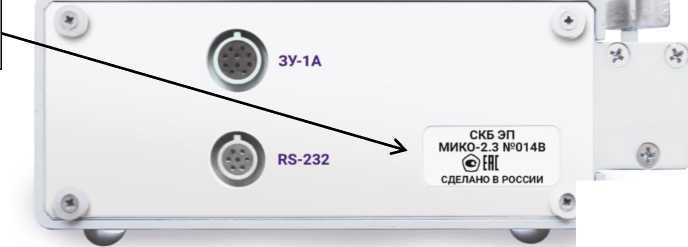

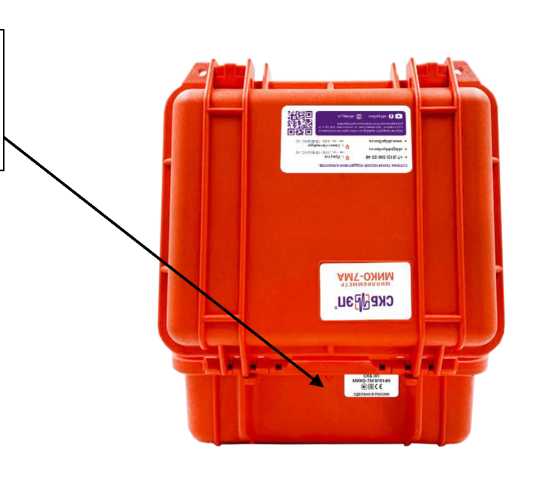

10.	Измерители электрического сопротивления Микромилликилоом метр	МИКО-2.3	51888-12	Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. п. Шушары, п. Шушары,тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н	Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н	Общество с ограниченной ответственность ю «СКБ электротехничес кого приборостроени я» (ООО «СКБ ЭП») Юридический адрес: 196605, г. Санкт-	Общество с ограниченной ответственностью «СКБ электротехническ ого приборостроения» (ООО «СКБ ЭП») Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п.	Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), г. Санкт-Петербург

						Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н	Н

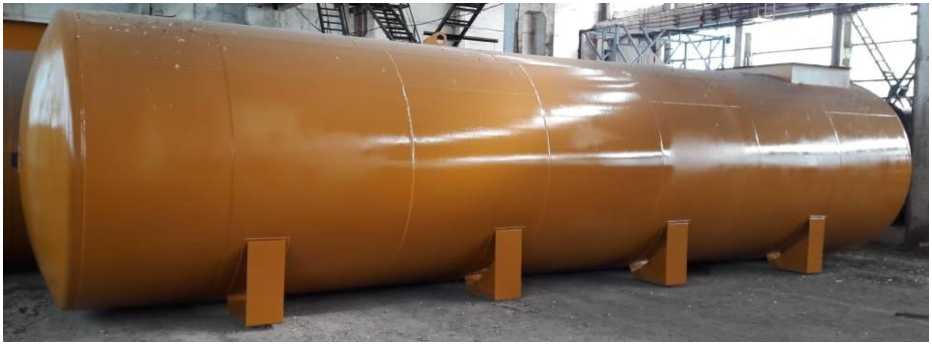

16.	Резервуары горизонтальные стальные двустенные	РГСД	76231-19	Общество с ограниченной ответственностью «ПЕТРОМЕТАЛ» (ООО «ПЕТРОМЕТАЛ»), Юридический адрес: 308000, г. Белгород, ул. Константина Заслонова, д. 92, оф. 1	Общество с ограниченной ответственностью «ПЕТРОМЕТАЛ» (ООО «ПЕТРОМЕТАЛ»), Юридический адрес: 308017, Белгородская область, г. Белгород, ул. Константина Заслонова, д. 92, оф. 1			Общество с ограниченной ответственностью «ПЕТРОМЕТАЛ» (ООО «ПЕТРОМЕТАЛ»), г. Белгород
17.	Стенды тормозные силовые	ЛТК	81072-20	Общество с ограниченной ответственностью «ЛТК» (ООО «ЛТК») 192019, г. Санкт- Петербург, ш. Глухоозёрское, д. 1, к. 6, лит. А, помещ. 5	Общество с ограниченной ответственностью «ЛТК» (ООО «ЛТК») Юридический адрес: 195009, г. Санкт-Петербург, ул. Комсомола, д. 1-3, лит. АР, помещ. 1-н, ком. 32			Общество с ограниченной ответственностью «ЛТК» (ООО «ЛТК»), г. Санкт-Петербург

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 81072-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенды тормозные силовые ЛТК

Назначение средства измерений

Стенды тормозные силовые ЛТК (далее - стенды) предназначены для измерений:

• -  тормозной силы колес транспортного средства;

• -  массы транспортного средства, приходящейся на ось;

• -  усилия на органе управления транспортного средства.

• - давления сжатого воздуха

Описание средства измерений

Принцип действия стендов заключается в принудительном вращении с заданной скоростью колес одной (диагностируемой) оси транспортного средства, установленного неподвижно на опорных роликах стенда, с последующим измерением сил, возникающих на поверхности опорных роликов, при торможении колес с помощью тормозных систем транспортного средства.

Измерения массы транспортного средства (далее - ТС), приходящейся на ось/на колесо, производится встроенными датчиками весоизмерительными тензорезисторными Sierra (рег.№ 76409-19), установленными между рамой блока роликов и регулируемыми опорами стенда. Измерения производится после заезда на поверхность роликов диагностируемой оси ТС.

Усилие, создаваемое на органе управления транспортного средства, измеряется при помощи динамометра.

Измерение давления сжатого воздуха производится манометром (рег. № 83493-21, рег.№ 10135-15).

Конструктивной основой стенда является опорное устройство, состоящее из одного или двух блоков роликов. Привод каждой пары роликов осуществляется от подвешенного балансирно мотор-редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора. Корпуса мотор-редукторов установлены в подшипниковых опорах. Реактивные моменты корпусов мотор-редукторов при торможении колесами транспортного средства через рычаги воспринимаются датчиками весоизмерительными тензорезисторными Sierra (рег.№ 76409-19), преобразующими усилие в электрические сигналы, пропорциональные измеряемым тормозным силам левого и правого колес диагностируемой оси транспортного средства, или одного колеса в случае с мототранспортными средствами. Сигналы с датчиков поступают в шкаф управления стендом, где преобразуются в цифровые значения тормозных сил и отображаются на экране компьютера и/или выносного информационного табло или смартфона.

Динамометр, измеряющий усилия на органе управления транспортного средства (педаль, ручной тормоз) размещен в корпусе специальной формы. Динамометр при помощи кабеля или по радиосигналу/wi-fi подключается к шкафу управления. Сигналы с динамометра поступают в шкаф управления, где преобразуются в цифровые значения тормозных сил и отображаются на экране компьютера и/или выносного информационного табло или смартфона.

Стенды выпускаются следующих моделей: ЛТК-М1500, ЛТК-М3500, ЛТК-М3500М, ЛТК-М3500Ч, ЛТК-М3500МЧ, ЛТК-С3500, ЛТК-С3500Ч, ЛТК-У13000, ЛТК-У13000Ч, ЛТК-У13000М, ЛТК-У13000МЧ, ЛТК-К13000, ЛТК-К13000Ч, ЛТК-У18000, ЛТК-У18000Ч, ЛТК-У18000М, ЛТК-У18000МЧ, ЛТК-К20000, ЛТК-К20000Ч.

Модели стендов имеют обозначение ЛТК-XYZ, где: ЛТК - наименование типа стенда; буквенный индекс Х - буквенный индекс, обозначающий конструктивное исполнение стенда (М - модульный легковой стенд, для напольной установки или установки в технологические приямки, C - совмещенный (моноблочный) легковой стенд, для напольной установки или установки в технологические приямки, У - универсальный стенд, для напольной установки или установки в технологические приямки, К - компактный универсальный стенд, для установки в технологические приямки); Y - цифровой индекс, соответствующий значению максимальной нагрузки на ось в килограммах; Z - буквенный индекс, обозначающий модификацию стенда (М - мобильный, Ч - возможность имитировать две скорости движения, может содержать обе буквы, может отсутствовать).

Стенды модели ЛТК-М1500 предназначены для диагностирования тормозной системы мототранспортных средств. Стенды могут монтироваться поверх или вровень с полом.

Стенды моделей ЛТК-М3500, ЛТК-М3500М, ЛТК-М3500Ч, ЛТК-М3500МЧ, ЛТК-С3500, ЛТК-С3500Ч предназначены для диагностирования тормозной системы легковых и легких грузовых транспортных средств, а также мототранспортных средств, при использовании специальной накладки. Стенды могут монтироваться поверх или вровень с полом. При комплектации аппарелями (наездами) или эстакадой возможно использование в составе передвижных диагностических линий.

Стенды моделей ЛТК-У13000, ЛТК-У13000Ч, ЛТК-У13000М, ЛТК-У13000МЧ, ЛТК-У18000, ЛТК-У18000Ч, ЛТК-У18000М, ЛТК-У18000МЧ - универсальные, предназначены для диагностирования тормозной системы автотранспортных средств любых типов и мототранспортных средств при использовании специальной накладки. Стенды могут монтироваться поверх или вровень с полом. При комплектации аппарелями (наездами) или эстакадой возможно использование в составе передвижных диагностических линий.

Стенды моделей ЛТК-К13000, ЛТК-К13000Ч, ЛТК-К20000, ЛТК-К20000Ч -универсальные, компактные, предназначены для диагностирования тормозной системы автотранспортных средств любых типов и мототранспортных средств при использовании специальной накладки. Стенды должны монтироваться вровень с полом.

Идентификация стендов осуществляется визуальным осмотром рамы стенда и шкафа управления стендом. На раме левого блока роликов под защитным кожухом установлена маркировочная таблица, содержащая заводской номер, информацию о модели, дату выпуска, содержащую месяц и год, товарный знак производителя. На шкафу управления установлена маркировочная таблица, содержащая заводской номер, информацию о модели, дату выпуска, содержащую месяц и год, товарный знак производителя, децимальный номер ТУ и знак утверждения типа средств измерения. Маркировочные таблицы изготовлены из пластика с нанесением информации с помощью печати и установлены на раму и шкаф управления с помощью заклепок. Заводской номер имеет цифровое обозначение, состоящее из трех арабских цифр.

Цветовое исполнение стендов может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на стенды не предусмотрено.

Пломбирование стендов не предусмотрено.

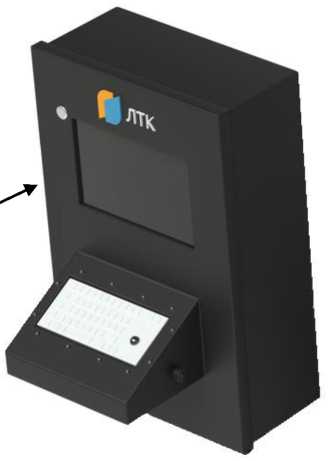

Общий вид шкафов управления представлен на рисунках 1 - 2.

Общий вид маркировочных таблиц представлен на рисунках 3 - 4.

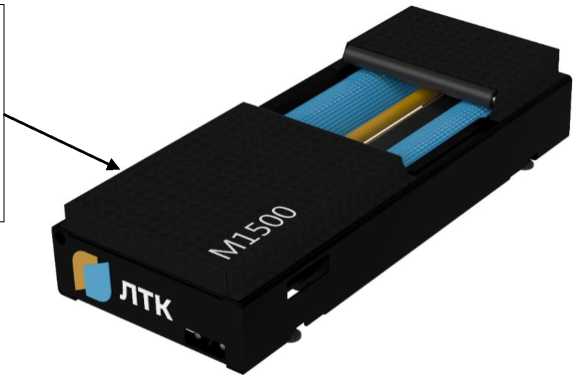

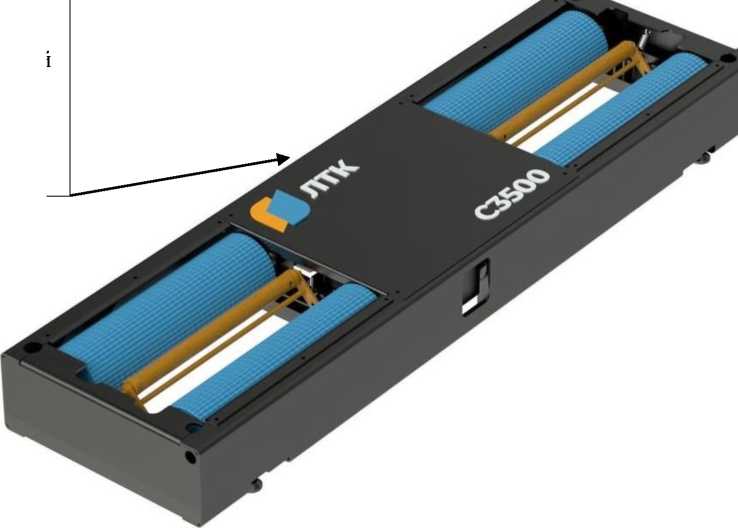

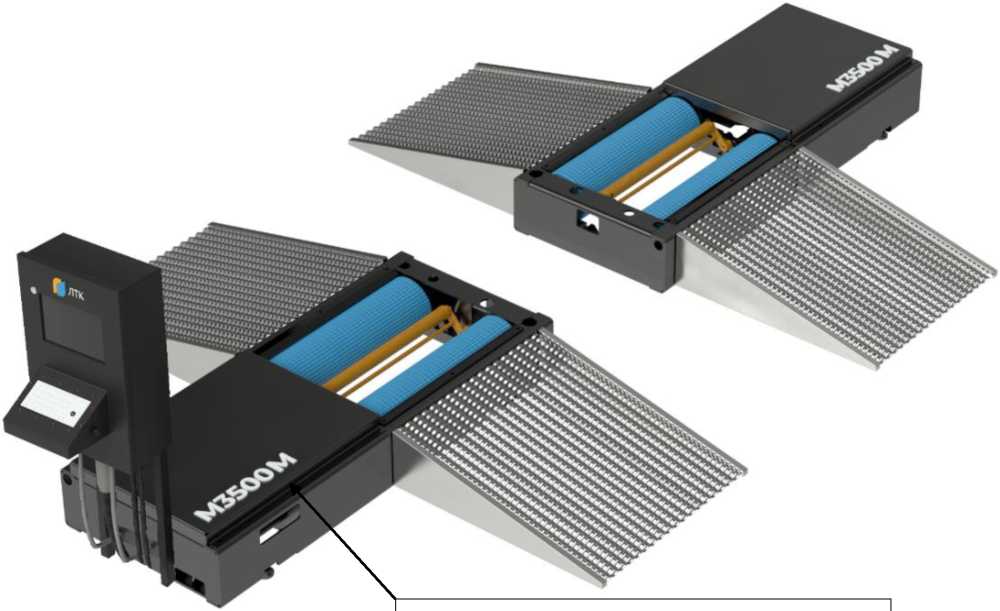

Общий вид моделей стендов представлен на рисунках 5 - 11.

СТЕНД ТОРМОЗНОЙ силовой

ЛТК-М3500

№^_ месяц 20__г.

РПДФ.404161.001.ТУ

Рисунок 3 - Общий вид маркировочной таблицы, устанавливаемой на шкафу управления

Место нанесения маркировочной таблицы (на раме под защитным кожухом)

Место нанесения маркировочной таблицы (на раме под защитным кожухом)

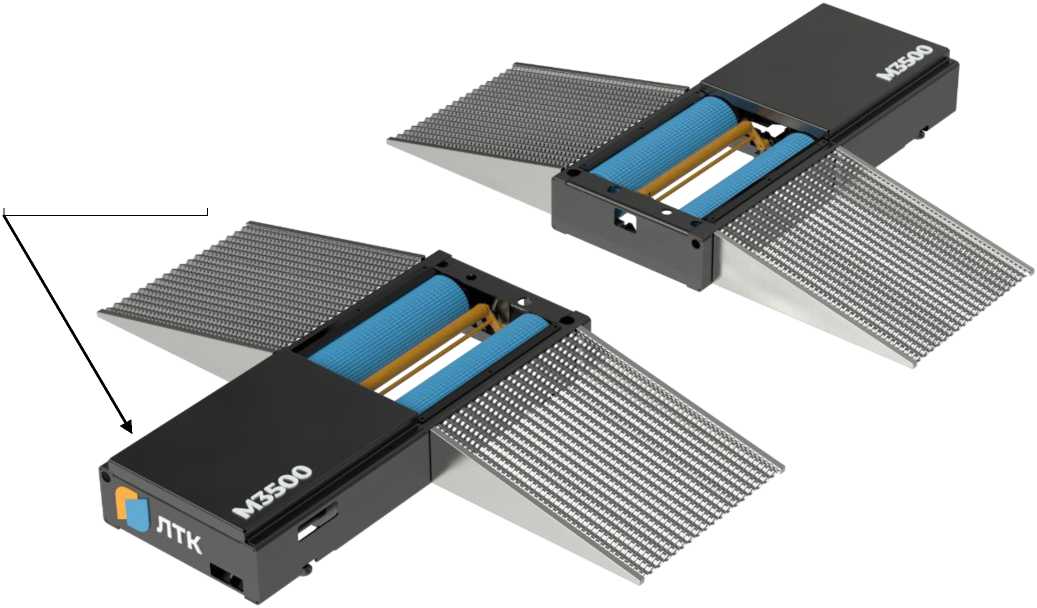

Рисунок 6 - Общий вид стендов тормозных силовых ЛТК моделей ЛТК-М3500, ЛТК-М3500Ч

Место нанесения маркировочной таблицы (на раме под защитным кожухом)

Место нанесения маркировочной таблицы (на раме под защитным кожухом)

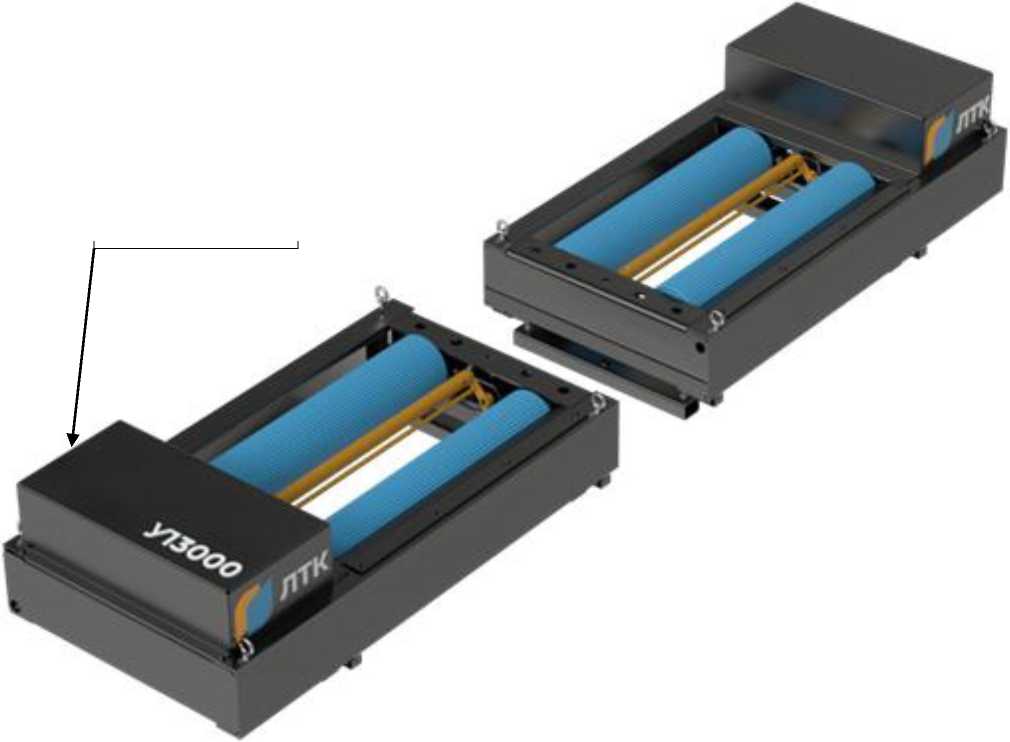

Рисунок 10 - Общий вид стендов тормозных силовых ЛТК моделей ЛТК-У13000М, ЛТК-У13000МЧ, ЛТК-У18000М, ЛТК-У18000МЧ

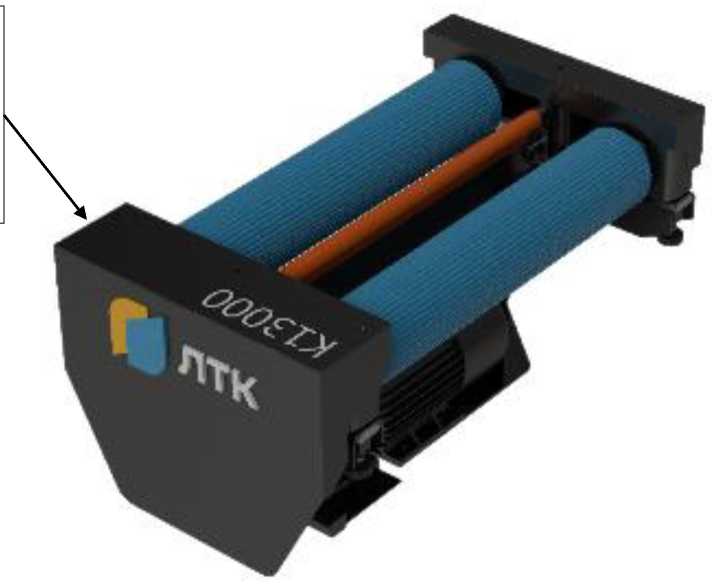

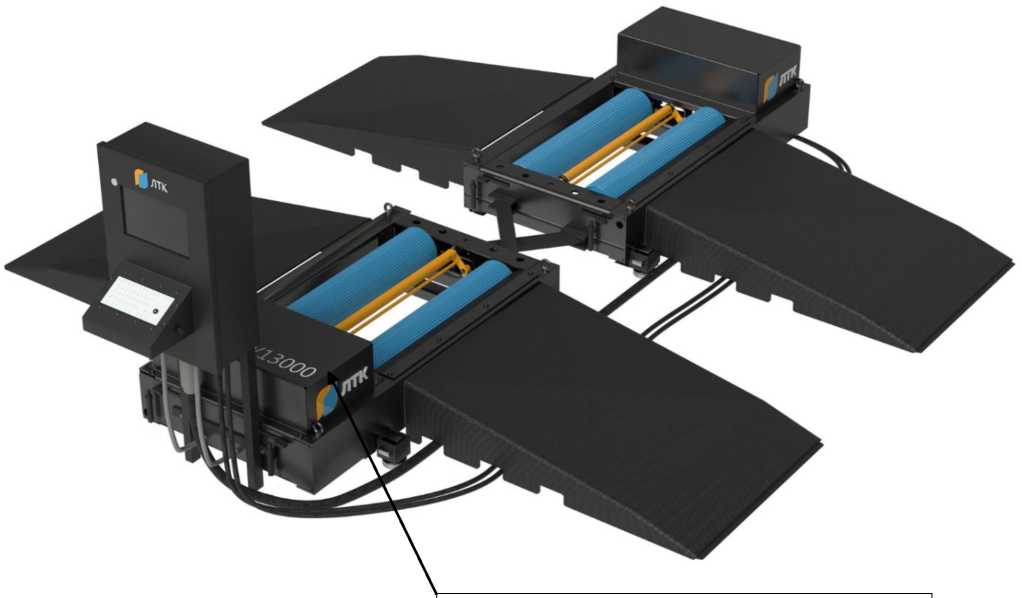

Рисунок 11 - Общий вид стендов тормозных силовых ЛТК моделей ЛТК-К13000, ЛТК-К13000Ч, ЛТК-К20000, ЛТК-К20000Ч

Программное обеспечение

Встроенное программное обеспечение (ВПО), являющееся метрологически значимым, устанавливается изготовителем в энергонезависимую память стенда во время производственного цикла и в процессе эксплуатации изменению не подлежит.

Внешнее программное обеспечение (далее - ПО) «ЛТК» устанавливается на персональный компьютер или смартфон и служит для управления процессом испытаний, а также для отображения, обработки и хранения результатов испытаний.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные	Значение
Идентификационное наименование ПО	«ЛТК»
Номер версии (идентификационный номер) ПО	не ниже 1.00.000

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Пределы допускаемой относительной погрешности измерений массы ТС, приходящейся на ось, %	+2
Пределы допускаемой относительной погрешности измерений тормозной силы колеса, %	+2
Пределы допускаемой относительной погрешности измерений давления сжатого воздуха, %	± 2,5
Пределы допускаемой относительной погрешности измерений усилия на органе управления тормозными системами, %	±5

Таблица 4 - Основные технические

Модель	Максимальная масса ТС, приходящейся на ось / на колесо, кг	Ширина колесной базы ТС / Ширина колеса мототранспортного средства, мм	Потребляемая мощность стенда, кВт, не более	Диаметр опорного ролика, мм
ЛТК-М1500	1500 / 1500	- / от 50 до 350	4
ЛТК-М3500
ЛТК-М3500Ч	3500 / 1750
ЛТК-М3500М		от 800 до 2200 / -	8
ЛТК-М3500МЧ
ЛТК-С3500	3500/ -
ЛТК-С3500Ч
ЛТК-У13000
ЛТК-У13000Ч				200±2
ЛТК-У13000М	13000 / 6500
ЛТК-У13000МЧ
ЛТК-К13000		от 800 до 3200 / -	22
ЛТК-К13000Ч
ЛТК-У18000
ЛТК-У18000Ч	18000 / 9000
ЛТК-У18000М
ЛТК-У18000МЧ
ЛТК-К20000	20000 / 10000	от 800 до 3600 / -	32	240±2
ЛТК-К20000Ч

Таблица 5 - Основные технические

Наименование характеристики	Значение
Электропитание от трехфазной сети переменного тока: - напряжение, В - частота, Гц	400±20 50±1
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от -10 до +40 90
Скорость, движения ТС, имитируемая стендом, км/ч, не менее	2* / 4
*- только для моделей ЛТК-У13000Ч, ЛТК-У13000МЧ, ЛТК-К13000Ч, ЛТК-У18000Ч, ЛТК-У18000МЧ, ЛТК-К20000Ч

Таблица 6 - Основные технические характеристики

Модель	Габаритные размеры (длина^ширина^высота), мм, не более:		Масса, кг, не более:
	Устройство опорное (в разложенном виде)	Силовой шкаф	Устройство опорное	Силовой шкаф
ЛТК-М1500	1700x700x350	450x200x550	350	100
ЛТК-М3500	1700x700x300	550x250x700	710	100
ЛТК-М3500Ч
ЛТК-М3500М	1950x700x900	700x500x850	1000
ЛТК-М3500МЧ	(1950x700x1800)
ЛТК-С3500	2600x700x300	550x250x700	700	100
ЛТК-С3500Ч
ЛТК-У13000	1800x1000x650	550x250x700	1100	100
ЛТК-У13000Ч
ЛТК-У13000М	2300x1200x1100	700x500x850	1300
ЛТК-У13000МЧ	(2300x1200x1800)
ЛТК-К13000	1500x900x800	550x250x700	1500	100
ЛТК-К13000Ч
ЛТК-У18000	1800x1000x650	550x250x700	1100	100
ЛТК-У18000Ч
ЛТК-У18000М	2300x1200x1100	700x500x850	1300
ЛТК-У18000МЧ	(2300x1200x1800)
ЛТК-К20000	1900x1300x1100	700x350x900	1700	150
ЛТК-К20000Ч

Знак утверждения типа

Наносится на маркировочную таблицу, расположенную на корпусе силового шкафа стенда и на титульный лист паспорта методом печати.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Стенд тормозной силовой ЛТК	В зависимости от модели	1 шт.
Компьютер	-	По заказу
Датчик усилия на органе управления (педаль)	-	1 шт.
Дополнительный датчик усилия на органе управления (ручной тормоз/мотоцикл)	-	По заказу
Комплект силовых проводов	-	По заказу
Комплект сигнальных проводов	-	1 шт.
Манометр (для моделей с возможностью измерения давления)	-	По заказу
Аппарели (наезды) для въезда и съезда ТС	-	По заказу
Эстакада для въезда и съезда ТС	-	По заказу
Комплект калибровочных приспособлений	-	По заказу
Динамометр калибровочный	-	По заказу
Монтажный короб	-	По заказу
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Правила эксплуатации» документа «Стенды тормозные силовые ЛТК. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

РПДФ.404161.001. ТУ «Стенды тормозные силовые ЛТК. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «ЛТК» (ООО «ЛТК»)

Юридический адрес: 195009, г. Санкт-Петербург, ул. Комсомола, д. 1-3, лит. АР, помещ. 1-н, ком. 32

Тел.: +7 (911) 096 0676

E-mail: sales@ltk.su

Испытательные центры

Общество с ограниченной (ООО «Автопрогресс-М»). Адрес: 123298, г. Москва, ул. Берзарина, д. 12 Тел.: +7 (495) 120 0350

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Тел.: +7 (495) 274-01-01

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

Блок детектирования нейтронного излучения работоспособен при мощности поглощенной дозы гамма-излучения до 10³ Гр/ч.

В каналах регистрации гамма-излучения спектрометрических используются CdZnTe-детекторы. Блок детектирования гамма-излучения спектрометрический размещен в свинцовой защите для уменьшения дозовой нагрузки от гамма-излучения на датчик и предусилитель. Блок детектирования гамма-излучения в свинцовом поглощенной дозы гамма-излучения до 10² Гр/ч.

В каналах регистрации гамма-излучения детектор типа ПДПС для измерений мощности размещен в свинцовой защите со щелевым коллиматором, обеспечивающим «просмотр» ОТВС.

Каркас БДР представляет собой разрезной пенал, по высоте которого размещаются площадки для размещения БДН. Каркас закреплен на балках щелевого перекрытия вдоль каньона. В верхней части каркаса располагается устройство для исключения перемещения пенала с ОТВС в горизонтальной плоскости при проведении измерений. На каркасе выше уровня воды размещены разъемы для соединения БДН через кабельные линии связи с БВА.

Основание БДГ представляет собой разрезную конструкцию для установки пенала с ОТВС при проведении измерений. На основании размещены БДС и БДД в свинцовых защитах с коллиматорами. В верхней части каркаса располагается устройство для исключения перемещения пенала с ОТВС в горизонтальной плоскости при проведении измерений.

Основание устанавливается на балках щелевого перекрытия в месте перегрузки пенала с ОТВС по оси защитной камеры тележки перегрузочной тросовой на рельсовом пути устройства для пеналов. Конструктив основания снабжен траверсой для перемещения БДГ на место измерения и после измерения в место хранения.

На основании размещены разъемы для соединения блоков детектирования через кабельные линии связи с БВА.

БВА представляет собой металлический шкаф, внутри которого располагаются три крейта «Евромеханика» со вторичной электронной аппаратурой. БВА располагается на плитном настиле БВ ХОЯТ. Соединение блоков детектирования нейтронного и гамма-излучения, расположенных на блоке установки детекторов, с вторичной электронной аппаратурой осуществляется с помощью кабелей, объединенных в кабельном распределителе. БВА соединен комплектом кабелей с блоком управления и обработки данных, который располагается в этом же шкафу.

Внешний вид блока установки детекторов градуировочного и блока установки детекторов рабочего показан на рисунках 1 и 2, соответственно.

Внешний вид модуля электронного приведен на рисунке 3.

Основание

Блок детектирования гамма-излучения дозиметрический

Блок детектирования гамма-излучения спектрометрический

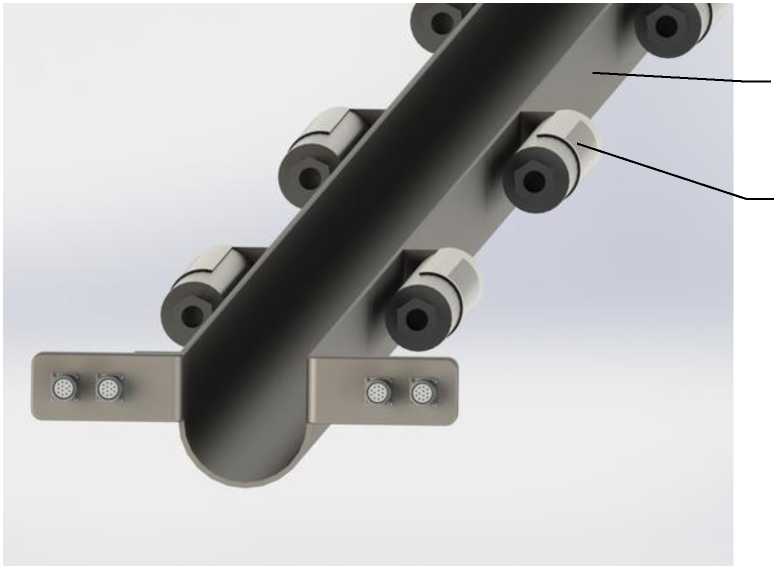

Рисунок 1- Внешний вид блока установки детекторов градуировочного

Каркас

Блок детектирования нейтронного излучения

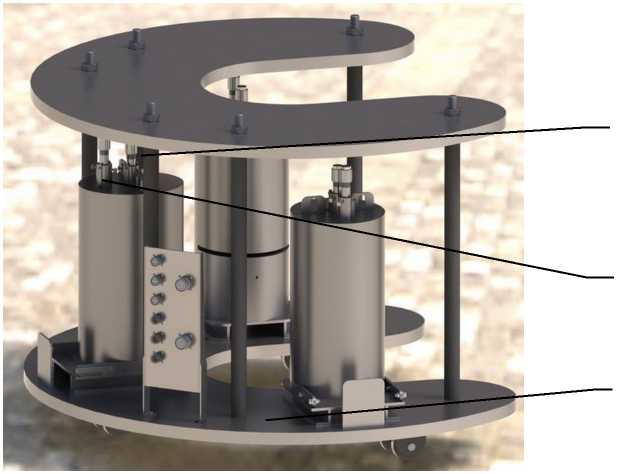

Рисунок 2- Внешний вид блока установки детекторов рабочего

Шкаф для размещения электронных блоков

Блок вторичной аппаратуры

Замок шкафа, защитная наклейка

Пломба на корпусе персонального компьютера

Блок управления и обработки данных

Замок на лицевой панели персонального компьютера

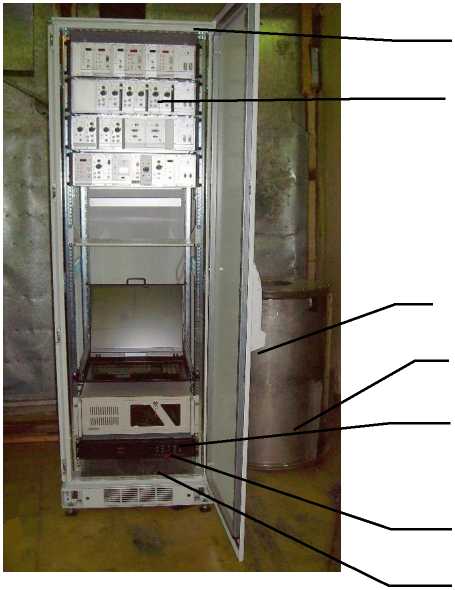

Рисунок 3- Внешний вид модуля электронного

Программное обеспечение

Программное обеспечение (ПО) «FLAME-RBMK-03» установки состоит из следующих функциональных блоков:

• -   Flame-rbmk.exe- основного исполняемого модуля;

• -   AsTract.dU - модуля управления блоками детектирования нейтронного и гамма-излучения, аналого-цифровыми преобразователями АЦП-1к-В8 и счетчиками-интенсиметрами СЧМ-32;

• -   DirectUse.dll - модуля для обеспечения интерфейса с пользователем и связи с модулем AsTract и другими блоками установки;

• - done.mdb - базы данных.

ПО «FLAME-RBMK» обеспечивает:

• - градуировку и проверку каналов регистрации нейтронного и гамма-излучения установок;

• - измерения скорости счета импульсов блоков детектирования нейтронного излучения, мощности дозы и энергетических спектров гамма-излучения;

• - вычисление выгорания ОТВС.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
ПО «FLAME-RBMK- 03»	flame-rbmk.exe	1.0.0.0	C7985D4C6D39AF2D99C965 5B6B69A7E2E677B766	SHA-1
	AsTract.dll	1.0.0.0	563ED996A0FD22B33A5D10 CAB36142A897C00E96	SHA-1
	DirectUse.dll	1.0.0.0	63FC3CFF6475518A3AEDD DADD8F745F0840F2C03	SHA-1
	done.mdb	1.0.0.0	E65EC9D3F0B42631C2792E4 F106316BD48E16685	SHA-1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и технические характеристики

Метрологические и технические характеристики установок приведены в таблице 2.

Таблица 2

Наименование параметра	Значение параметра
Канал регистрации нейтронного излучения
Диапазон измерений выгорания, МВт-сут/кг	от 10 до 40
Границы допускаемой относительной погрешности измерений выгорания при доверительной вероятности 0,95, %	±10
Границы допускаемой относительной погрешности измерений суммарной массы изотопов урана и плутония при доверительной вероятности 0,95, %	±15
Границы допускаемой относительной погрешности измерений остаточного тепловыделения при доверительной вероятности 0,95, %	±10
Время измерения выгорания одной ОТВС, мин, не более	5
Диапазон чувствительности каналов к нейтронам источника типа ИБН в водородосодержащем замедлителе вспомогательного устройства ВУ-2, имп./нейтр.	(0,2-1,0)^10-4
Пределы допускаемой относительной погрешности чувствительности к нейтронам источника типа ИБН в водородосодержащем замедлителе вспомогательного устройства ВУ-2, %	±10
Напряжение питания на линейном участке счетной характеристики, В	от 300 до 500
Габаритные размеры блока детектирования (длина х диаметр), мм, не более	450 х 65
Рабочий диапазон температуры блоков детектирования нейтронного излучения, °C	от 5 до 50
Канал регистрации гамма-излучения спектрометрический
Диапазон измерений выгорания, МВт-сут/кг	от 25 до 40

Наименование параметра	Значение параметра
Границы допускаемой относительной погрешности измерений выгорания при доверительной вероятности 0,95, %	±10
Границы допускаемой относительной погрешности измерений суммарной массы изотопов урана и плутония при доверительной вероятности 0,95, %	±15
Границы допускаемой относительной погрешности измерений остаточного тепловыделения при доверительной вероятности 0,95, %	±10
Время измерений выгорания, изотопного состава и остаточного тепловыделения ядерного топлива одной ОТВС, ч, не более	5
Диапазон энергий регистрируемого гамма-излучения, МэВ	от 0,05 до 1,0
Абсолютное энергетическое разрешение, кэВ, не более: - при энергии гамма-излучения E=60 кэВ и температуре воздуха 25 °С	10
- при энергии гамма-излучения E=122 кэВ и температуре воздуха 25 °С	12
- при энергии гамма-излучения E=662 кэВ и температуре воздуха 25 °С	15
Максимальная входная статистическая загрузка, имп./с	2^104
Пределы нестабильности чувствительности и энергетического разрешения в течение времени непрерывной работы, %	±5
Чувствительность к гамма-квантам источника 137Cs типа ОСГИ во вспомогательном устройстве ВУ-3, имп./Бк -    интегральная, не более -   по пику полного поглощения, не менее	2^10-4 2^10-7
Пределы допускаемой относительной погрешности чувствительности по пику полного поглощения к гамма-излучению, %	±20
Габаритные размеры блока детектирования (длина х диаметр), мм, не более	245 х 15
Рабочий диапазон температуры блоков детектирования гамма-излучения спектрометрических, °C	от 5 до 50
Канал регистрации гамма-излучения Дозиметрический
Диапазон измерений выгорания, МВт-сут/кг	от 5 до 10
Границы допускаемой относительной погрешности измерений выгорания при доверительной вероятности 0,95, %	±10
Границы допускаемой относительной погрешности измерений суммарной массы изотопов урана и плутония при доверительной вероятности 0,95, %	±15
Границы допускаемой относительной погрешности измерений остаточного тепловыделения при доверительной вероятности 0,95, %	±10
Время измерений выгорания, изотопного состава и остаточного тепловыделения ядерного топлива одной ОТВС, мин, не более	5
Диапазон энергий регистрируемого гамма-излучения, МэВ	от 0,08 до 25
Диапазон измерений мощности поглощенной дозы в воде гамма-излучения, Гр/с	от 2^10-4 до 0,2
Границы допускаемой относительной погрешности измерений мощности поглощенной дозы в воде гамма-излучения (с доверительной вероятностью 0,95), %	±10
Величина темнового тока, А, не более	5-10-12

Наименование параметра	Значение параметра
Анизотропия чувствительности, %, не более	2
Пределы нестабильности показаний за время непрерывной работы, %	±1
Энергетическая зависимость чувствительности в диапазоне энергий фотонов 0,08 МэВ - 25 МэВ относительно чувствительности дозиметра при энергии 1,25 МэВ, %, не более	5
Доза предварительного облучения детектора, Гр, не более	10
Габаритные размеры блока детектирования (длина х диаметр), мм, не более	245 х155
Рабочий диапазон температуры блоков детектирования гамма-излучения дозиметрических, °C	от 5 до 50
Общие характеристики
Время установления рабочего режима установок, мин, не более	30
Время непрерывной работы, ч, не менее	24
Напряжение питания от сети переменного тока, В	от 198 до 242
Частота, Гц	от 47 до 53
Потребляемая мощность, В-А, не более	1000
Габаритные размеры: БДР (высотахдлинахширина), мм, не более	10000 х 300 х 300
БДГ (высотахдиаметр), мм, не более	670 х 400
Габаритные размеры электронного модуля, мм, не более:
- длина	560
- ширина	600
- высота	2030
Масса блока детекторов рабочих, кг, не более	250
Масса блока детекторов градуировочных, кг, не более	120
Масса электронного модуля, кг, не более	150
Средняя наработка на отказ, ч, не менее	5000
Рабочие условия эксплуатации: - рабочая среда - температура окружающего воздуха, °С	воздух, вода
для модуля электронного	от 18 до 40
для блока детектирования	от 18 до 50
- температура воды, °С	до 50
- относительная влажность воздуха, %	до 80
- режим работы	периодический

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации НПОК.051.00.00.000РЭ типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 3.

Таблица 3 - Комплект поставки

Наименование	Количество
Установка в составе:
- блока детектирования нейтронного излучения	12 шт.
- блока детектирования гамма-излучения:
спектрометрического	3 шт.
дозиметрического	3 шт.
- электронного модуля в составе:	1 компл.
блока вторичной аппаратуры	1 компл.
блока управления и обработки данных	1 компл.
блока дистанционного управления	1 компл.
- комплекта монтажных частей (механическая часть) в составе:	1 компл.
каркаса	1 компл.
основания	1 компл.
- вспомогательных устройств ВУ-1, ВУ-2 и ВУ-3 для проверки каналов регистрации нейтронного и гамма-излучения	1 компл.
- комплекта ЗИП	1 компл.
Паспорт. НПОК.051.00.00.000 ПС	1 шт.
Руководство по эксплуатации. НПОК.051.00.00.000 РЭ	1 шт.
Свидетельство о поверке	1 шт.

Сведения о методиках (методах) измерений

Установка измерения выгорания ядерного топлива отработавших тепловыделяющих сборок МКС-03 РБМК в ХОЯТ АЭС с РБМК. Руководство по эксплуатации. НПОК.051.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к установкам измерения выгорания ядерного топлива отработавших тепловыделяющих сборок МКС-03 РБМК в ХОЯТ АЭС с РБМК

ГОСТ 12.2.007.0-75. ССБТ. Изделия электротехнические. Общие требования безопасности;

ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия;

НП 061-05. Правила безопасности при хранении и транспортировании ядерного топлива на объектах использования атомной энергии;

НП 001-97. Общие положения обеспечения безопасности атомных станций (ОПБ-88/97);

РД 50-691-89. Поглощенные дозы фотонного (1-50 МэВ) и электронного (5-50 МэВ) излучений в лучевой терапии. Методы определения;

НРБ-99/2009. Нормы радиационной безопасности;

ОСПОРБ-99/2010. Основные санитарные правила обеспечения радиационной безопасности;

ПТЭ. Правила технической эксплуатации электроустановок потребителей;

ПТБ. Правила техники безопасности при эксплуатации электроустановок потребителей;

Установка измерения выгорания ядерного топлива отработавших тепловыделяющих сборок МКС-03 РБМК в ХОЯТ АЭС с РБМК. Технические условия. НПОК.051.00.00.000ТУ.

Изготовитель

Акционерное общество   Научно-производственное   объединение «КВАНТ»

(АО НПО «КВАНТ»)

Юридический адрес: 249038, Калужская обл., г. Обнинск, пр-кт Ленина, д. 121, оф. 707 Тел. (48439) 62771

E-mail: nppkvant@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево, Главный лабораторный корпус

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Тел./факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 63774-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы контроля высоковольтных выключателей ПКВ/У3.0

ПКВ/У3.1)

Назначение средства измерений

Приборы контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1) (далее - приборы) предназначены для проверки технического состояния высоковольтных выключателей, выведенных из-под высокого электрического напряжения при плановых проверках и ремонте, а также при проведении ресурсных испытаний при выпуске из производства.

Прибор измеряет линейные и угловые перемещения элементов привода высоковольтного выключателя, силу тока, электрическое напряжение, электрическое сопротивление и интервалы времени.

Прибор предназначен для применения на предприятиях электроэнергетики и других предприятиях, эксплуатирующих высоковольтное коммутационное оборудование.

Описание средства измерений

Принцип действия приборов основан на измерении и сохранении в оперативной памяти измерительного блока, в течение заданного времени, отсчитываемого от момента его запуска на измерение, через каждые 100 мкс, значений физических величин и положений контролируемых контактов.

Запуск прибора на измерения происходит в момент появления напряжения на клеммах электромагнитов включения/отключения привода выключателя, формируемого прибором или штатными средствами управления выключателем. После прекращения измерений, полученные результаты передаются в ПК для последующего вывода на дисплей, обработки и хранения.

Прибор состоит из измерительного блока, датчиков линейного и углового перемещений, комплекта крепежных приспособлений, токовых клещей, комплекта соединительных кабелей и персонального компьютера.

Приборы ПКВ/У3.0 имеют три канала измерения линейных/угловых перемещений и канал подключения десяти реостатных датчиков. Модификация ПКВ/У3.1 имеет один канал измерения линейных/угловых перемещений и не имеет канала подключения реостатных датчиков.

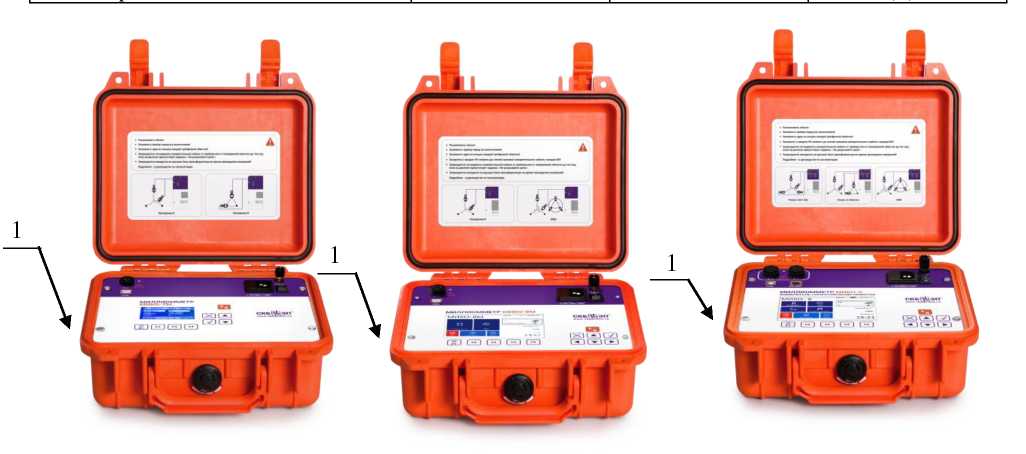

Общий вид прибора с указанием мест пломбировки, нанесения знака поверки в виде наклейки, знака утверждения типа, заводского номера приведены на рисунке 1.

Место нанесения знака утверждения типа

- Общий вид Прибора контроля высоковольтных выключателей ПКВ/У3.0

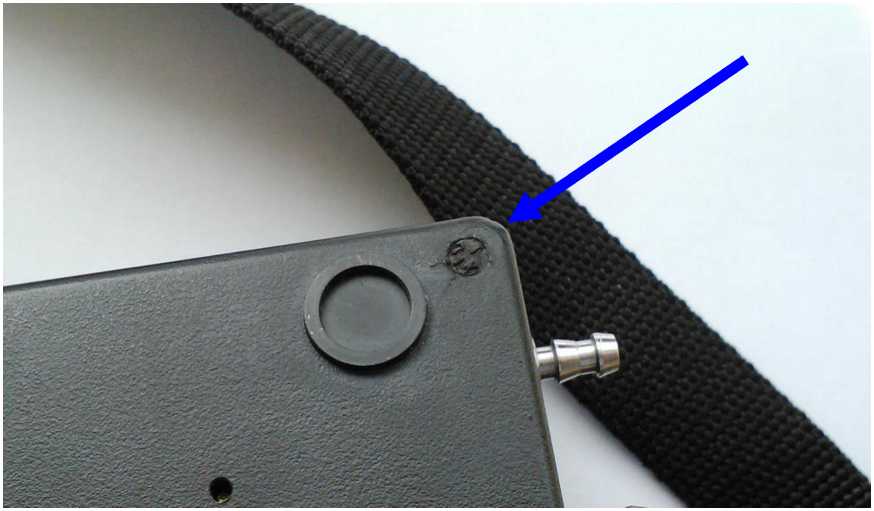

Пломбирование прибора в целях предотвращения доступа к элементам конструкции осуществляется нанесением пломбы на верхний левый и нижний правый винты крепления задней панели прибора и на правый верхний и левый нижний винты крепления боковых панелей.

Знак поверки в виде наклейки наносится на переднюю панель прибора.

Заводской номер в виде цифро-буквенного обозначения, состоящего из трех арабских цифр и буквы латинского алфавита, расположен на информационной табличке.

Программное обеспечение

Программное обеспечение (ПО) прибора осуществляет управление измерительным блоком, считывает результаты измерений из измерительного блока в ПК, рассчитывает и выводит на дисплей ПК нормируемые технические характеристики и графики изменения физических величин и положения контактов, зарегистрированных во время переключения выключателя. Программное обеспечение не оказывает влияния на метрологические характеристики прибора.

Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения:

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PKV U3.bin
Номер версии (идентификационный номер) ПО	Версия 24
Цифровой идентификатор ПО	нет
Другие идентификационные данные	нет

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Каналы контроля положений контактов выключателя
Диапазон измерений интервалов времени, с	от 0,0004 до 8
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени в режиме контроля положения четырех контактов, мс	±[0,1+0,0001-1х], где tK - измеряемый интервал времени, мс
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени в режиме контроля положения двадцати контактов, мс	±[0,3+0,0001-1х], где tх - измеряемый интервал времени, мс
Каналы инкрементных датчиков перемещений
Диапазоны измерений линейных перемещений датчиком ДП12, мм	от 1 до 550 от 1 до 700 от 1 до 900
Пределы допускаемой абсолютной основной погрешности измерений линейных перемещений датчиком Д,П12, мм	±1
Диапазон измерений угловых перемещений датчиком ДП21, градус	от 0,09 до 360
Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений датчиком ДП21, градус	±0,56
Канал «Входное напряжение коммутатора»
Диапазон измерений электрического напряжения постоянного тока, В	от -350 до +350
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %	(350 " [1’5" [       *JJ • где U - измеренное значение электрического напряжения, В

_______________________________Каналы местного пуска__________

Диапазон измерений силы постоянного электрического тока (амплитудное значение), А_______________________________________

Пределы допускаемой основной относительной погрешности измерений силы постоянного электрического тока, %

Диапазоны задания временных интервалов по каналам местного пуска, мс:

• - длительность импульса включения (ТВ)

• - длительность импульса отключения (ТО)

• - длительность паузы (ТП)

- длительность задержки импульса отключения (Тзо)

______________________Универсальные каналы («Вход 1», «Вход 2»)

Диапазоны измерений электрического напряжения постоянного тока, В:

Канал «Токовые клещи»

Диапазон измерений электрического напряжения постоянного тока, В Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %

___________________Каналы «Реостатные датчики» (только ПКВ/У3.0) Диапазон измерений электрического сопротивления постоянному току, Ом__

Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %

где R - измеренное значение электрического сопротивления, Ом

Таблица 3 — Основные технические характеристики

Наименование характеристики	Значение
Количество каналов контроля положений контактов выключателя, шт.	20
Количество каналов инкрементных датчиков перемещения, шт.: - ПКВ/У3.0	3
- ПКВ/У3.1	1
Количество каналов «Входное напряжение коммутатора», шт.	1
Количество каналов местного пуска, шт.	2
Количество каналов «U шунта», шт.	1
Количество каналов для подключения токовых клещей, шт.	2
Количество каналов реостатных датчиков, шт.: - ПКВ/У3.0	10
- ПКВ/У3.1	-
Количество каналов дистанционного пуска, шт.	2

Наименование характеристики	Значение
Порог срабатывания защиты силового коммутатора от короткого замыкания и превышения силы тока (амплитудное значение), А	от 50 до 66
Порог запуска по каналу «Дистанционный пуск» (любой полярности), В	от 50 до 80
Потребляемая мощность, Вт, не более	60
Габаритные размеры измерительного блока, мм, не более	300x140x400
Масса измерительного блока, кг, не более	10
Средняя наработка на отказ, ч	10000
Электрическое напряжение питания, В: - переменного тока, частотой 50 Гц - постоянного тока	от 100 до 242 от 100 до 340
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %	от -15 до +40 от 10 до 95

Знак утверждения типа

наносится на панель прибора промышленной цифровой печатью на полиэфирной пленке; в эксплуатационных документах - на титульном листе печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измерительный блок ПКВ/У3.0 или	021.00.00.000-02	1 шт.
Измерительный блок ПКВ/У3.1	021.00.00.000-01
Датчик линейного перемещения Д,П12	012.00.00.000	1 шт.
Датчик углового перемещения ДП21	009.00.00.000	1 шт.
Токовые клещи	021.31.00.000	1 шт.*
Стержень измерительный 700 мм	012.03.00.000-02	1 шт.
Стержень измерительный 1000 мм	012.03.00.000	1 шт.*
Стержень измерительный 550 мм	012.03.00.000-01	1 шт.*
Кабель сетевой	018.09.00.000	1 шт.
Кабель входного напряжения коммутатора	022.06.00.000	1 шт.
Кабель местного пуска	022.07.00.000	1 шт.
Кабель дистанционного пуска	021.26.00.000	1 шт.
Кабель датчика	014.25.00.000	1 шт.
Кабель полюсов	010.05.00.000/-01/-01/-06	4 шт.
Соединитель	021.29.00.000	1 шт.
Кабель измерения напряжения каналами «Вход 1» («Вход 2»)	021.28.00.000	1 шт.*
Кабель измерения напряжения шунта	014.27.00.000	1 шт.
Кабель измерения сопротивления каналами «Вход 1» («Вход 2»)	021.27.00.000	2 шт.
Кабель полюсов 20 каналов	021.23.00.000	1 шт.
Кабель на 10 реостатных датчиков	021.24.00.000	1 шт.
Кабель RS-232	024.25.00.000	1 шт.
Кабель LAN	024.26.00.000	1 шт.
Провод заземления	022.08.00.000	1 шт.
Предохранители ВП2Б-1В-2А	-	4 шт.
Комплект крепежных приспособлений	-	1 шт.

Наименование	Обозначение	Количество
Клеммник для ВК-10	010.26.00.000	1 шт.*
Сумка для переноса прибора	121.06.00.000	1 шт.
Сумка для крепежных изделий	126.06.02.000	1 шт.
Руководство по эксплуатации	121.00.00.000 РЭ	1 экз.
Формуляр	121.00.00.000 ФО	1 экз.
Программное обеспечение. Руководство пользователя	1240002-01-34	1 экз.
Программное обеспечение для персонального компьютера	1210001-24	1 экз.
Датчик ДП12. Паспорт	012.00.00.000 ПС	1 экз.
Датчик ДП21. Паспорт	009.00.00.000 ПС	1 экз.
Примечание: *по заказу

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование прибора» документа 121.00.00.000 РЭ «Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 26.51.66-021-41770454-2022 Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Технические условия.

Изготовитель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н

Адрес: 664033, г. Иркутск, а/я 407

Телефон: +7 (812) 500-25-48

Факс: (3952) 42-89-21

Web-сайт www.skbpribor.ru; скбэп.рф

E-mail: skb@skbpribor.ru

Испытательный центр

Восточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») ИНН 5044000102

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Тел/факс: (3952) 46-83-03; факс: (3952) 46-38-48.

Web-сайт: www.vniiftri-irk.ru

E-mail: office@vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний

(ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон/факс: (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 34283-07

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы контроля высоковольтных выключателей ПКВ/М7

Назначение средства измерений

Прибор контроля высоковольтных выключателей ПКВ/М7 (далее - прибор) предназначен для измерений технических характеристик высоковольтных выключателей, выведенных из-под высокого электрического напряжения, во время проведения периодического контроля и ремонта.

Прибор измеряет линейные и угловые перемещения элементов высоковольтных выключателей, интервалы времени срабатывания размыкание/замыкание.

Прибор применяется на предприятиях электроэнергетики, а предприятиях, имеющих высоковольтное коммутационное оборудование.

Описание средства измерений

Принцип действия приборов контроля высоковольтных выключателей основан на измерении линейных и угловых перемещений датчиков линейных и угловых перемещений и времени перемещений.

Прибор контроля высоковольтных выключателей состоит из измерительного блока, датчиков линейного и углового перемещения и соединительных кабелей. В измерительный блок входят: микро-ЭВМ; коммутатор электрического напряжения; канал запуска измерений; аналого-цифровые преобразователи напряжений, сопротивлений и токов; преобразователи сопротивлений замкнутого/разомкнутого положения контактов выключателя в соответствующие дискретные сигналы.

Датчик линейного перемещения состоит из специального стержня с калиброванной резьбой на его поверхности и втулки с чувствительным элементом, в котором при движении стержня возбуждаются электрические импульсы.

Датчик углового перемещения состоит из вращающегося градуированного диска и оптоэлектрической пары. Измерение перемещений осуществляется путем подсчета количества импульсов, поступающих от подключенного датчика, и умножения полученного результата на соответствующий шаг дискретизации.

Отсчет интервалов времени производится от момента появления напряжения на выходе коммутатора или от момента появления напряжения на входе канала запуска.

Общий вид средства измерений представлен на рисунке 1. Цвет кейса может отличаться от приведенного на рисунке 1.

Место нанесения пломбы

Рисунок 1 - Общий вид

Пломбирование прибора в целях предотвращения доступа к элементам конструкции осуществляется нанесением пломбы на верхний левый винт крепления передней панели.

Знак поверки в виде наклейки наносится на переднюю панель прибора.

Заводской номер в виде цифро-буквенного обозначения, состоящего из трех арабских цифр и буквы латинского алфавита, наносится на информационную табличку, расположенную на задней части кейса прибора.

Программное обеспечение

Программное обеспечение (ПО) прибора управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления, сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей прибора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р50.2.077-2014.

Таблица 1 - Идентификационные данные ПО:

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Версия 3.1

Конструкция прибора исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.

ПО не оказывает влияния на метрологические характеристики прибора.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазоны измерений линейных перемещений, мм	от 1 до 550 от 1 до 700 от 1 до 900
Пределы допускаемой основной абсолютной погрешности измерений линейных перемещений, мм	±1
Диапазон измерений угловых перемещений, °	от 0,2 до 360
Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, °	±[0,2+0,001-|ax|], где ах - измеренное значение плоского угла, °
Диапазон измерений силы постоянного электрического тока, А	от -14 до +14
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного электрического тока, А	±[0,2+0,01'|Ix|], где Ix - измеренное значение силы постоянного электрического тока, А
Диапазон измерений интервалов времени, с	от 0,001 до 5,2
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, мс	±10-4^[1+tx], где tx - измеренное значение интервала времени, с
Диапазон измерений электрического напряжения постоянного тока по каналу «Напряжение коммутатора», В	от -350 до +350
Пределы допускаемой основной абсолютной погрешности измерений электрического напряжения постоянного тока каналом «Напряжение коммутатора», В	±[2+0,005-|Ux|], где Ux -измеренное значение электрического напряжения, В
Диапазоны измерений электрического напряжения постоянного тока по каналу «Вход аналоговый», В	от -1 до +1 от -6 до +6 от 0 до +12
Пределы допускаемой основной абсолютной погрешности измерений электрического напряжения постоянного тока по каналу «Вход аналоговый», В: - в диапазоне измерений от -1 до +1 В - в диапазонах измерений от -6 до +6 В и от 0 до +12 В	±[0,01+0,005-|Ux|] ±[0,1+0,005-|Ux|], где Ux - измеренное значение электрического напряжения, В
Диапазоны   измерений   электрического   сопротивления постоянному току канала «Вход аналоговый», Ом: - сила измерительного электрического тока 4 мА - сила измерительного электрического тока 60 мА	от 0 до 160 от 0 до 2500

Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом:

• - в диапазоне от 0 до 160 Ом

  ±[2+0,015-Rx], ±[20+0,015-Rx], где Rx - измеренное значение электрического сопротивления, Ом

• - в диапазоне от 0 до 2500 Ом

Таблица 3 - Основные технические

Наименование характеристики	Значение
Количество каналов измерений силы электрического тока коммутатора, шт.	2
Количество контролируемых контактов выключателя, шт.	4
Количество каналов измерений перемещений, шт.	1
Количество каналов передачи данных, шт.	4
Электрическое напряжение питания, В: - переменного тока частотой 50 Гц - постоянного тока (любой полярности)	от 100 до 242 от 100 до 300
Потребляемая мощность, Вт, не более	60
Габаритные размеры, мм, не более: - измерительного блока - измерительного стержня в футляре - укладочного ящика с приспособлениями - транспортной тары	360x290x165 025x1120 400x250x190 860x350x275
Защита от поражения электрическим током	Класс защиты I по ГОСТ 12.2.091-2012
Масса, кг, не более: - измерительного блока - укладочного ящика с приспособлениями - измерительного стержня в футляре - прибора в транспортной таре	7 12 0,5 24
Срок службы до списания, лет	10
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на переднюю панель прибора промышленной цифровой печатью на полиэфирной пленке, на титульный лист формуляра - печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Измерительный блок ПКВ/М7	026.00.00.000	1
Датчик линейного перемещения Д,П12	012.00.00.000	1
Датчик углового перемещения ДП21	009.00.00.000	1
Стержень измерительный в футляре. Длина 700 мм	012.03.00.000-02	1
Стержень измерительный в футляре. Длина 1000 мм	012.03.00.000	1*
Стержень измерительный в футляре. Длина 550 мм	012.03.00.000-01	1*
Кабель датчика	010.06.00.000-01	1
Кабель датчика	010.06.00.000-02	1*
Кабели полюсов. Полюс А, В, С, D	010.05.00.000 /-01/-02/-06	4
Кабель дистанционного пуска	021.26.00.000	1
Кабель местного пуска	021.16.00.000	1
Кабель входного напряжения коммутатора	021.15.00.000	1
Кабель измерения сопротивления	026.18.00.000	1
Кабель измерения напряжения	026.19.00.000	1*
Кабель сетевой	018.09.00.000	1
Кабель LAN	024.26.00.000	1
Провод заземления.	010.01.00.000	1
Сумка для крепежных изделий	126.06.00.000	1
Сумка для кабелей	126.06.02.000	1
Комплект крепежных приспособлений	-	1
Дополнительная комплектация	-	1*
Руководство по эксплуатации	126.00.00.000 РЭ	1
Формуляр	126.00.00.000 ФО	1
Датчик ДП21. Паспорт	009.00.00.000 ПС	1
Датчик ДП12. Паспорт	012.00.00.000 ПС	1
Сертификат калибровки	-	1*
Примечание: * по заказу

Сведения о методиках (методах) измерений

приведены в разделе «Описание и работа» документа 126.00.00.000 РЭ «Прибор контроля высоковольтных выключателей ПКВ/М7. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 26.51.66-026-41770454-2022 (взамен ТУ 4221-026-41770454-2005) Прибор контроля высоковольтных выключателей ПКВ/М7. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н

Адрес: 664033, г. Иркутск, ул. Лермонтова, д. 130, а/я 407

Телефон: +7(812) 500-25-48

Факс: (3952) 42-89-21

Web-сайт: www.skbpribor.ru; скбэп.рф

E-mail: skb@skbpribor.ru

Испытательный центр

Государственный центр испытаний средств измерений Восточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Телефон: (3952) 46-83-03

Факс: (3952) 46-38-48

Web-сайт: www.vniiftri-irk.ru

E-mail: office@niiftri.irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-08.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний (ФБУ «Пензенский ЦСМ») Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20 Телефон/факс: (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 31442-06

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы контроля высоковольтных выключателей ПКВ/М6Н

(далее - прибор) предназначен для измерения перемещения, времени движения и скорости перемещения подвижных частей высоковольтных выключателей разных типов в процессе их переключения.

Прибор измеряет линейные и угловые перемещения элементов привода высоковольтного выключателя, а также интервалы времени.

Прибор предназначен для применения на предприятиях электроэнергетики и других предприятиях, эксплуатирующих высоковольтное коммутационное оборудование.

Описание средства измерений

Принцип действия прибора контроля высоковольтных выключателей ПКВ/М6Н основан на преобразовании линейного или углового перемещения подвижных частей выключателя в последовательность электрических импульсов при помощи специальных накладных датчиков и подсчета количества этих импульсов в сопоставлении с текущим временем. По этим измерениям рассчитывается скорость перемещения подвижных частей. Результаты измерений и расчета отображаются на цифровом табло прибора и на ленте встроенного термопринтера.

Прибор контроля высоковольтных выключателей ПКВ/М6Н состоит из измерительного блока, датчиков линейного и углового перемещений, комплекта крепежных приспособлений и комплекта соединительных кабелей.

В измерительный блок входят микроЭВМ, преобразователи сигналов от датчиков и от контактов контролируемого выключателя, устройства коммутации контактов, таймер, жидкокристаллический дисплей и термопринтер.

Датчик линейного перемещения состоит из специального стержня с калиброванной резьбой на его поверхности и втулки с чувствительным элементом, в котором, при движении стержня возбуждаются электрические импульсы.

Датчик углового перемещения состоит из вращающегося градуированного диска и оптоэлектрической пары.

Измерение перемещений осуществляется путем подсчета в измерительном блоке количества импульсов, поступающих от подключенного датчика.

Отсчет интервалов времени в измерительном блоке производится от момента получения сигнала запуска. Моменты замыкания и размыкания контактов выключателя определяются по изменению сопротивления в подключенной к ним контролируемой цепи. Текущая скорость частей выключателя вычисляется как отношение элемента перемещения ко времени прохождения этого элемента.

Общий вид прибора с указанием мест пломбировки, нанесения знака поверки в виде наклейки, знака утверждения типа, заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид Прибора контроля высоковольтных выключателей ПКВ/М6Н с указанием места пломбировки, мест нанесения знака утверждения типа, знака поверки, модификации и заводского номера

Пломбирование прибора в целях предотвращения доступа к элементам конструкции осуществляется нанесением пломбы в углубление под правый верхний винт крепления передней и задней панели прибора.

Знак поверки в виде наклейки наносится на переднюю панель прибора.

Заводской номер в виде цифро-буквенного обозначения, состоящего из трех арабских цифр и буквы латинского алфавита, расположен на информационной табличке.

Программное обеспечение

Программное обеспечение (далее - ПО) прибора осуществляет управление измерительным блоком, считывает результаты измерений из измерительного блока и выводит на термопринтер технические характеристики и графики изменения величин и положения контактов, зарегистрированных во время переключения выключателя.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PKV_М6n.hex
Номер версии (идентификационный номер) ПО	Версия 1.2

Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - соответствует уровню «высокий» по Р 50.2.077-2014.

ПО не оказывает влияния на метрологические характеристики прибора.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерения и регистрации интервалов времени, с	от 0,002 до 5,2
Предел допускаемой абсолютной погрешности измерения интервалов времени, с	±10-4 [1+1х], где 1х -измеряемый интервал времени, мс
Диапазон измерения перемещений с датчиком ДП12, мм	от 1 до 550, от 1 до 700, от 1 до 900
Дискретность измерения перемещений с датчиком ДП12, мм	0,5
Пределы допускаемой абсолютной погрешности измерения перемещений с датчиком ДП12, мм	±1,0
Диапазон измерения угловых перемещений с датчиком Д,П21, °	от 0,09 до 360
Дискретность измерения угловых перемещений с датчиком ДП21, °	0,09
Предел допускаемой абсолютной погрешности измерения угловых перемещений с датчиком ДП21, °	±[0,2+0,001а], где а -измеряемое перемещение, градус
Диапазон измерения скорости, м/с	от 0,002 до 20
Пределы допускаемой относительной погрешности измерения скорости, %	±4

Таблица 3 - Основные технические

Количество независимых каналов контроля контактов выключателя, шт.	3
Напряжение питания, В: - переменного тока с частотой 50 Гц - постоянного тока	от 100 до 242 от 100 до 340
Потребляемая мощность, Вт, не более	20
Средний срок службы, лет	10
Наработка на отказ, не менее, ч	10000

Масса, кг, не более: - измерительного блока	3
- сумки с приспособлениями	12
- стержня в футляре	0,5
- прибора в транспортной таре	20
Габаритные размеры, мм, не более:
- измерительного блока	213x232x89
- стержня в футляре	100x48x1120
- транспортной тары	860x350x275
Условия эксплуатации:
- температура окружающего воздуха, °С	от -20 до +45
- относительная влажность воздуха (без конденсации влаги), %	от 10 до 95

Знак утверждения типа

наносится на панель прибора промышленной цифровой печатью на полиэфирной пленке; в эксплуатационных документах - на титульном листе печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Измерительный блок ПКВ/М6Н	015.00.00.000	1
Стержень измерительный в футляре. Длина 700 мм	012.03.00.000-02	1*
Стержень измерительный в футляре. Длина 1000 мм	012.03.00.000	1*
Стержень измерительный в футляре. Длина 550 мм	012.03.00.000-01	1*
Датчик перемещения ДП12	012.00.00.000	1*
Датчик перемещения ДИ21	009.00.00.000	1*
ПКВ/М6Н. Руководство по эксплуатации	115.00.00.000 РЭ	1
ПКВ/М6Н. Формуляр	115.00.00.000 ФО	1
Сертификат о калибровке	-	1*
Свидетельство о поверке	-	1*
Датчик Д,П12. Паспорт	012.00.00.000 ПС	1*
Датчик Д,П21. Паспорт	009.00.00.000 ПС	1*
Сетевой кабель	015.14.00.000	1
Переходник к сетевому кабелю	010.25.00.000	1*
Кабель датчика	015.10.00.000-01	1
Кабель полюсов	015.11.00.000	1
Кабель дистанционного пуска	015.13.00.000	1
Наконечник	021.26.00.003	3
Предохранитель	ВП 2Б-1В 2 А	2
Заглушка	015.12.00.000	1*
Термобумага для принтера	-	2 рулона
Комплект крепежных приспособлений для выключателей	-	1
Сумка	126.06.00.000	1
Сумка	126.06.02.000	1
Примечание: *по заказу

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование прибора» документа 115.00.00.000 РЭ «Прибор контроля высоковольтных выключателей ПКВ/М6Н. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.66-015-41770454-2022 Прибор контроля высоковольтных выключателей ПКВ/М6Н. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н

Адрес: 664033, г. Иркутск, ул. Лермонтова, д. 130, а/я 407

Телефон: +7 (812) 500-25-48

Факс: (3952) 42-89-21

Web-сайт www.skbpribor.ru

E-mail: skb@skbpribor.ru

Испытательный центр

Восточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») ИНН 5044000102

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Тел/факс: (3952) 46-83-03; факс: (3952) 46-38-48.

Web-сайт: www.vniiftri-irk.ru

E-mail: office@vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний (ФБУ «Пензенский ЦСМ») Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20 Телефон/факс: (8412) 49-82-65 Е-mail: info@penzacsm.ru Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2. Нанесение знака поверки на миллиомметры в обязательном порядке не предусмотрено.

а)                              б)

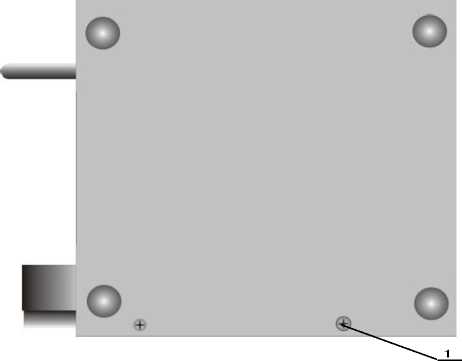

Рисунок 1 - Общий вид миллиомметров с указанием места пломбирования от несанкционированного доступа

а) МИКО-7М (МИКО-7МА)

б) МИКО-8М (МИКО-8МА)

в) МИКО-9 Измеритель сопротивления обмоток (МИКО-9А Измеритель сопротивления обмоток)

1 - Место пломбирования от несанкционированного доступа

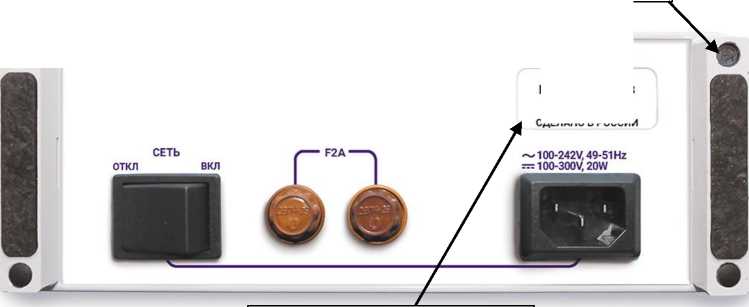

Место нанесения знака утверждения типа и заводского номера

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (ПО) миллиомметров управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления обмотки, сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей миллиомметров. Программное обеспечение не оказывает влияния на метрологические характеристики прибора.

Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Номер версии (идентификационный номер) ПО Миллиомметры МИКО-7М(А) Миллиомметры МИКО-8М(А) МИКО-9(А) Измеритель сопротивления обмоток	не ниже 1.0 не ниже rev.2.2.00.000 не ниже rev.2.2.00.000

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристик	Значение
Диапазон измерений электрического
сопротивления постоянному току, Ом
МИКО-7М(А)	от 10-6 до 2000
МИКО-8М(А)	от 10-6 до 10000
МИКО-9(А)	от 10-6 до 30000

Наименование характеристик	Значение
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току 5, % Поддиапазон, Ом         Сила тока, А от 0,000001 до 0,25               10 от 0,001 до 10                      1 от 0,01 до 100                     0,1 от 0,1 до 1000                    0,01 от 0,1 до 2000                   0,005 от 1 до 10000 (кроме            0,001 МИКО-7М (А)) от 10 до 30000 (только         0,0005 МИКО-9 (А))	±[0,1+0,0003^(0,25/R - 1)] ±[0,1+0,000005^(10/R - 1)1’4] ±[0,1+0,000005^(100/R - 1)1,4] ±[0,1+0,000005^(1000/R - 1)1'4] ±[0,1+0,000005 •(2000/R - 1)1'4] ±[0,1+0,000005^(10000/R - 1)1'4] ±[0,1+0,000005^(30000/R - 1)1’4] где R- измеренное значение электрического сопротивления, Ом
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в рабочем диапазоне температуры окружающего воздуха	не более пределов основной погрешности
Диапазон измерений силы электрического тока в режиме DRM, А	от 0,1 до 10
Пределы допускаемой основной относительной погрешности измерений силы электрического тока в режиме DRM, %	±[1+0,04(10/1 - 1)] где I - измеренное значение силы электрического тока, А

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Максимально потребляемая мощность, Вт, не более	120
Параметры электрического напряжения питания: - напряжение переменного тока (действующее значение), В	от 90 до 253
- напряжение постоянного тока, В	от 127 до 354
Продолжительность работы от аккумуляторной батареи в режиме ожидания или при выходной мощности 1 Вт, часов, не менее	8
Продолжительность заряда полностью разряженной аккумуляторной батареи, часов, не более	3
Габаритные размеры измерительного блока, мм	270x250x130
Степень защиты измерительного блока от окружающей среды в транспортном положении	IP67
Степень защиты измерительного блока от окружающей среды в рабочем положении (при открытой крышке)	IP40
Масса измерительного блока с блоком аккумулятора, кг, не более	4
Класс защиты от поражения электрическим током	I
Условия эксплуатации:	от -20 до +55
- температура окружающей среды, °С	до 95 (без
- относительная влажность, %	конденсации влаги)
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10000

Знак утверждения типа

Наносится на титульные листы формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измерительный блок	в соответствии с заказом	1 шт.
Сетевой кабель	018.09.00.000	1 шт.
Провод заземления	010.01.00.000	1 шт.
Удлинитель измерительного кабеля1)	031.20.00.000	1 шт./22) шт.
Кабель измерительный1)	041.18.00.000	1 шт.
Кабель измерительный1),2)	041.18.00.000-01	1 шт.
Кабель измерительный1)	041.26.00.000	1 шт.
Кабель измерительный1),2)	041.26.00.000-01	1 шт.
Кабель измерительный1)	041.19.00.000	1 шт.
Кабель измерительный1)	041.21.00.000	1 шт.
Комплект из трёх кабелей закорачивания1),3)	035.31.00.000	1 шт.
Комплект из трёх кабелей закорачивания и соединения обмоток НН и ВН1),3)	041.23.00.000	1шт.
Кабель USB 2.0 A-B4)		1 шт.
Вилка КMDLAX-6P1),2)		1 шт.
Переходник для образцовой катушки1)	023.12.00.000	2 шт.
Эквивалент нулевого сопротивления	023.15.00.000	1 шт.
Шунт 75 ШСМ М3.75А-0,5		1 шт.
Резистор добавочный1),3)	032.25.00.000	1 шт.
Предохранитель на 2А		2 шт.
Руководство по эксплуатации	141.00.00.000 РЭ	1 экз.
Формуляр	141.00.00.000 ФО	1 экз.
Сумка для прибора1)	126.06.00.000	1 шт.
Сумка для прибора №2	126.06.02.000	1 шт.
1) по заказу 2) только МИКО-9(А) Измеритель сопротивления обмоток 3) кроме МИКО-7М(А) 4) по заказу для МИКО-7М(А) и в основной комплектации для МИКО-8М(А), МИКО-9(А) Измеритель сопротивления обмоток

Сведения о методиках (методах) измерений

Приведены в разделе 2 руководства по эксплуатации 141.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ lEC 61010-1-2014 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;

ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования»;

ТУ 26.51.66-141-41770454-2022 (взамен ТУ 26.51.43-141-41770454-2017) «Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток и их модификации: МИКО-7МА, МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н

Изготовитель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Адрес: 664033, г. Иркутск, ул. Лермонтова, д. 130, оф. 226

Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н

Телефон: +7 (812) 500-25-48

Факс: (3952) 42-89-21

Web-сайт: www.skbpribor.ru; скбэп.рф

E-mail: skb@skbpribor.ru

Испытательный центр

Восточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Тел/факс: (3952) 46-83-03; факс: (3952) 46-38-48

Web-сайт: www.vniiftri-irk.ru

E-mail: office@vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 63180-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроомметры МИКО-21

Назначение средства измерений

Микроомметры МИКО-21 (далее - микроомметры) предназначены для четырёхпроводных измерений электрического сопротивления постоянному току.

Описание средства измерений

Принцип действия микроомметров основан на следующем: измерительный ток, формируемый микроомметрами (1изм), протекая через токовые зажимы измерительного кабеля микроомметров и измеряемое сопротивление (Rx), создаёт на них падение напряжения (Ux), которое через потенциальные зажимы кабеля поступает на вольтметр микроомметров, состоящий из АЦП и входящий в состав измерительного блока.

Измерительный блок состоит из блока питания, микро-ЭВМ с дисплеем, клавиатурой и каналами связи USB и USB-host, источника тока, блока измерительных шунтов двух аналогоцифровых преобразователей АЦП-I и АЦП-U. Первый аналого-цифровой преобразователь измеряет падение электрического напряжения на встроенном измерительном шунте для последующего вычисления силы измерительного тока 1изм, а второй - падение электрического напряжения Ux на измеряемом электрическом сопротивлении. Электрическое сопротивление вычисляется в Микро-ЭВМ по результатам измерения силы тока и напряжения по формуле: Rx = Ux / 1изм .

Микроомметры представляют собой установку, помещённую в пыленепроницаемый корпус. Имеется комплект измерительных кабелей с зажимами «крокодил». Для проверки работоспособности микроомметров предусмотрено наличие шунта в комплекте поставки. На передней панели находятся гнёзда для подключения токовых и потенциальных контактов; клавиши управления; разъёмы для подключения компьютера внешних носителей информации к микроомметрам через кабель USB и сетевого кабеля микроомметров; сетевой тумблер с обозначением положения «включено/выключено»; клемма защитного заземления; дисплей; светодиод заряда аккумулятора. Управление микроомметрами возможно как с сенсорного экрана, так и с клавиш на передней панели.

Общий вид микроомметров с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки в виде наклейки, заводского номера приведен на рисунке 1.

Знак поверки в виде наклейки наносится на микроомметры. Заводской номер в виде цифро-буквенного обозначения, состоящий из трех арабских цифр и буквы латинского алфавита, наносится на микроомметры методом наклейки.

Место пломбировки

Место нанесения знака

Место нанесения знака поверки

утверждения типа и заводского номера

Рисунок 1 - Общий вид микроомметров МИКО-21 с указанием места пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера

Программное обеспечение

Программное обеспечение (ПО) микроомметров встроенное и обеспечивает сервисные функции: стандартный либо по усмотрению пользователя выбор измеряемых параметров, управление испытуемым объектом, создание и хранение архивов, передача информации на flash-накопитель.

Конструкция микроомметров исключает возможность несанкционированного влияния на ПО микроомметров и измерительную информацию.

Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик микроомметров.

USB-порт используется для считывания архива данных с микроомметра на компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики			Значение
Количество разрядов при выводе результата измерений, шт.			5
Диапазон измерений электрического сопротивления, мкОм: - в режиме 1 - в режиме 2 - в режиме 3			от 0,1 до 2^106 от 1 до 2^103 от 0,1 до 2^103
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления (Sroch) в нормальных условиях эксплуатации, %:
Режим измерения	Поддиапазон, мкОм	Измерительный ток, А	SRoch, %С
1	от 0,1 до 2^103	200 1)	±[0,05 + 0,005 • (Rx/Rx - 1)0'75]
	от 1,0 до 10^103	100	±[0,05 + 0,005 • (Rx/Rx - 1)0'65]
	от 1,0 до 30^103	50	±[0,05 + 0,005 • (Rx/Rx - 1)0,6]
	от 10 до 200^103	10	±[0,1 +0,001 •(й^/й^-1)0,7]
	от 100 до 2000^103	1	±[0,1 + 0,01 • (й^/й^ - 1)0,5]
2	от 1 до 2^103	200 и 10	±[0,1 + 0,01 • (й^/й^ - 1)0,8]
3	от 0,1 до 2^103	200
	от 0,1 до 2^103	100
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления (SRdon) в рабочих условиях эксплуатации, в долях от пределов   допускаемой   основной   относительной погрешности			±1,5
1) Сила тока может быть снижена при отрицательной температуре окружающей среды RK - конечное значение электрического сопротивления поддиапазона, Ом Rx - измеренное электрическое сопротивление, Ом

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Время измерения, с:
- в режиме 1, не более	2,0
- в режиме 2 на баковых выключателях	от 10 до 30
- в режиме 3 на баковых выключателях	от 5 до 15
Продолжительность непрерывной работы без проведения измерений (в нормальных условиях эксплуатации), ч, не менее	8

Продолжение таблицы 3

Наименование характеристики	Значение
Количество1) измерений при полностью заряженном аккумуляторе (в нормальных условиях), шт., не менее - в режиме 1 - в режиме 2 - в режиме 3	2000 400 70
Время заряда аккумулятора, ч, не более	2
Задержка2) автоматического выключения микроомметров при простое3), мин	5; 10; 15; 20
Время выхода микроомметров на рабочий режим после его хранения при минимально допустимой температуре окружающего воздуха, ч, не более	4
Сетевое напряжение электропитания, В: - переменного тока (действующее значение) - постоянного тока	от 90 до 264 от 127 до 370
Максимальная мощность, потребляемая из сети электропитания, Вт, не более	60
Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012 - при заряде аккумулятора и измерениях с подключенным в сеть сетевым кабелем - при измерениях с отсоединённым сетевым кабелем	I Ш
Габаритные размеры измерительного блока, мм, не более - высота - ширина - длина	124 246 270
Масса измерительного блока, кг, не более	3,3
Средняя наработка на отказ, ч, не менее	2000
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации влаги), %	от - 20 до + 50 от 10 до 95
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +15 до + 25 от 30 до 80
1) Зависит от измеряемого сопротивления, выбранного типа измерительных кабелей, режима работы, силы измерительного тока; 2) При питании от сети функция автоматического выключения микроомметров заблокирована; 3) Простой - это отсутствие каких-либо действий пользователя (оператора) с интерфейсом микроомметров.

Знак утверждения типа

наносится на шильдик микроомметров и на титульный лист формуляра типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измерительный блок	039.00.00.000	1 шт.
Кабель сетевой	018.09.00.000	1 шт.
Провод заземления	010.01.00.000	1 шт.
Шунт 75ШСМ М3.75А-0,5	-	1 шт.
Предохранитель ВП2Б-1В-2А	-	2 шт.
Кабель USB 2.0 A-B	-	по заказу
Измерительные кабели. Комплект № 2	039.27.00.000	1 шт.
Комплект измерительных кабелей	-	по заказу
Сумка	126.06.00.000	1 шт.
Руководство по эксплуатации	139.00.00.000 РЭ	1 экз.
Формуляр	139.00.00.000 ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 документа «МИКРООММЕТР МИКО-21. Руководство по эксплуатации» 139.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ТУ 26.51.66-039-41770454-2022 (взамен ТУ 4221-039-41770454-2015) «Микроомметр МИКО-21. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. п. Шушары, п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н

Изготовитель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н

Адрес местонахождения: 664033, г. Иркутск, ул. Лермонтова, д. 130, оф. 226

Тел. +7 (812) 500-25-48

E-mail: skb@skbpribor.ru

Web-сайт: http://www.skbpribor.ru, http://скбэn.рф

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Описание средства измерений

Микроомметры измеряют электрическое сопротивление по четырехпроводной схеме. В этой схеме измерительный ток, протекая через токовые зажимы измерительного кабеля микроомметров и измеряемое сопротивление, создает на нем падение напряжения, которое через потенциальные зажимы кабеля поступает на вольтметр.

Электрическое сопротивление вычисляется по результатам измерения силы тока и напряжения.

Конструктивно микроомметры состоят из измерительного блока (рисунок 1) и комплекта кабелей с зажимами.

Расположение разъемов, органов управления и индикации соответствует рисунку 1.

Заводской номер наносится на маркировочную наклейку микроомметров в виде цифробуквенного кода.

Общий вид микроомметров с указанием места пломбировки, места нанесения знака поверки, места нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

Место нанесения знака поверки

Рисунок 1 - Общий вид микроомметров с указанием места пломбировки, места нанесения знака поверки, места нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) микроомметров управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления, сохранение результатов измерений в энергонезависимой памяти микроомметров и их вывод на дисплей микроомметров.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО:1.1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Программное обеспечение не оказывает влияния на метрологические характеристики микроомметров.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений электрического сопротивления, Ом: - в режиме «АВТО» - в режиме «ОДНОКРАТН^ХЙ» - при силе измерительного тока 1 А - при силе измерительного тока 10 А	от 10-6 до 2^10-2 от 10-5 до 10-1 от 10-6 до 2^10-2
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, %, не более: - при задании силы измерительного тока 1 А - при задании силы измерительного тока 10 А	±(0'2 + О'ОО2^(«изм,-1)) где Низм. - измеренное значение электрического сопротивления, Ом ± (о,2 + 0,002 •         - 1)) \             \ «ИЗМ.     ))
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в рабочих условиях, %, не более	основной погрешности

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Максимальная мощность, потребляемая из сети электропитания, Вт, не более	15
Масса измерительного блока микроомметров, кг, не более:	0,5
Масса микроомметров в стандартной комплектации, кг, не более:	0,9
Габаритные размеры измерительного блока (длинахширинахвысота), мм, не более	165x100x60
Средняя наработка на отказ, ч, не менее	3000
Входное напряжение переменного тока сетевого адаптера, В	от 176 до 264

Таблица 4 - Условия

Влияющая величина	Нормальные условия применения	Рабочие условия применения
температура окружающего воздуха, °С	от +15 до +25	от -15 до +55
относительная влажность воздуха, %	от 30 до 80	от 10 до 95 без конденсации влаги
температура окружающего воздуха в режиме заряда аккумуляторной батареи, °С	от 0 до +40

Знак утверждения типа

наносится на титульные листы формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество, шт.
Измерительный блок	O42.OO.OO.OOO	1
Кабель измерительный	O42.O4.OO.OOO	2
Сетевой адаптер для заряда аккумулятора микроомметров	-	1
Кабель USB 2.0 А-В	-	1
Шунт 75ШСМ М3.75-О,5	-	1
Фиксирующие ремни	-	1
Ремень универсальный	142.06.00.000	по заказу
Кабели измерительные	-	по заказу
Защитный чехол для прибора	-	по заказу
Руководство по эксплуатации	142.00.00.000 РЭ	1
Формуляр	142.00.00.000 ФО	1
Сумка	118.01.00.000	по заказу

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации 142.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 26.51.45-142-41770454-2022 (взамен ТУ 4221-142-41770454-2016) «Микроомметр МИКО-10. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н

Изготовитель

Общество с ограниченной ответственностью приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196605, г. Санкт-Петербург, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н Телефон: +7 (812) 500-25-48

Испытательный центр

Восточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно- исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ», Восточно-Сибирский филиал) Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Тел.: (3952) 46-83-03; факс: (3952) 46-38-48.

E-mail: office@niiftri.irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 37381-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроомметры МИКО-1

для измерений электрического сопротивления постоянному току контактов высоковольтных коммутационных устройств, разборных и неразборных контактных соединений, шунтирующих резисторов и других участков электрических цепей.

Описание средства измерений

Измерение электрического сопротивления выполняется методом амперметра-вольтметра.

К исследуемому участку цепи подключаются токовые и потенциальные контакты измерительного кабеля. Через токовые контакты протекает постоянный стабилизированный измерительный ток; с помощью потенциальных контактов снимается падение напряжения на измеряемом сопротивлении. Источником электрической энергии является встроенная аккумуляторная батарея.

Значения силы измерительного тока и электрического напряжения через аналогоцифровые преобразователи поступают в микропроцессор, который вычисляет значение измеряемого электрического сопротивления. Результат вычисления выводится на экран электронной системы отображения (ЭСО).

Периодический заряд аккумуляторной батареи осуществляется с помощью встроенного зарядного устройства, подключаемого через сетевой кабель к сети электрического напряжения.

Прибор состоит из измерительного блока и комплекта кабелей.

Общий вид прибора и вид задней панели приведены на рисунках 1 и 2 соответственно.

Место нанесения пломбы

Место нанесения знака утверждения типа и заводского номера

Рисунок 2 - Задняя панель прибора

Пломбирование прибора в целях предотвращения доступа к элементам конструкции осуществляется нанесением пломбы на верхний правый винт крепления передней и задней панели прибора.

Знак поверки в виде наклейки наносится на корпус прибора.

Заводской номер в виде цифро-буквенного обозначения, состоящего из трех арабских цифр и буквы латинского алфавита, наносится на заднюю панель прибора.

Программное обеспечение

Программное обеспечение прибора обеспечивает расчет и установку силы измерительного тока, индикацию уровня заряда аккумуляторной батареи, вычисление и вывод на экран ЭСО результат измерения.

Таблица 1 - Идентификационные данные программного обеспечения

Наименование программного обеспечения	Идентификацио нное наименование программного обеспечения	Номер версии (идентификаци онный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
СКБ018.02.08- 02-00	МИКО-l.hex	нет	CRC32=F634CCEE	Вычисление циклической контрольной суммы CRC32

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - А в соответствии с МИ 3286-2010.

Программное обеспечение не оказывает влияния на метрологические характеристики прибора.

Метрологические и технические характеристики

Метрологические и технические характеристики приборов приведены в таблицах 2 и 3 соответственно.

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений электрического сопротивления, мкОм	от 1 до 20000
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, мкОм	±[1+0,01-Rx] *
Пределы   допускаемой   дополнительной   абсолютной погрешности измерений электрического сопротивления в рабочем диапазоне влияющих величин, мкОм: - в диапазоне измерений от 1 до 2000 мкОм включ. - в диапазоне измерений св. 2000 до 20000 мкОм включ.	±5 ±50
Примечание: * Rx - измеренное значение электрического сопротивления.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Электрическое напряжение питания, В: - переменного тока частотой 50 Гц - постоянного тока	от 100 до 242 от 90 до 300
Потребляемая мощность при заряде аккумуляторной батареи, Вт, не более	20
Масса, кг, не более: - измерительного блока - прибора в стандартной комплектации	3,6 5,0
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа (мм рт. ст.)	от -15 до +40 от 10 до 95 от 84 до 106 (от 630 до 795)
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	10000
Срок службы аккумулятора, лет, не менее	3

Знак утверждения типа

наносится методом цифровой печати на пленке, приклеиваемой на панель прибора, в эксплуатационных документах - на титульном листе печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Кол-во, шт./экз	Примечание
Измерительный блок МИКО-1	018.00.00.000	1
Кабель измерительный	018.10.00.000	1
Кабель сетевой	018.09.00.000	1
Шунт	75ШСМ 75-0,5	1	Rш = 1000 мкОм
Предохранитель	ВП2Б-1В-2А	2
Микроомметр МИКО-1. Руководство по эксплуатации	118.00.00.000 РЭ	1
Микроомметр МИКО-1. Формуляр	118.00.00.000 ФО	1
Сумка укладочная	118.01.00.000	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование прибора» документа 118.00.00.000 РЭ «Микроомметр МИКО-1. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 26.51.43-002-41770454-2022 Микроомметр МИКО-1. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н Почтовый адрес: 664033, г. Иркутск, ул. Лермонтова, д. 130, а/я 407 Телефон: +7 (812) 500-25-48 Факс: (3952) 42-89-21

Web-сайт: www.skbpribor.ru

E-mail: skb@skbpribor.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ») Адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Тел/факс: (3952) 46-83-03 Факс: (3952) 46-38-48

Е-mail: office@niiftri.irk.ru, http://www.vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-08.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний (ФБУ «Пензенский ЦСМ») Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20 Телефон/факс: (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 51888-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители электрического сопротивления Микромилликилоомметр МИКО-2.3

Назначение средства измерений

Измерители электрического сопротивления Микромилликилоомметр МИКО-2.3 (далее - микромилликилоомметры) предназначены для измерения электрического сопротивления контактов коммутационных устройств, контактных соединений, обмоток трансформаторов и электродвигателей, шунтирующих резисторов и других участков электрических цепей, а также температуры различных не агрессивных сред и частей электрооборудования.

помощью потенциальных контактов снимается падение напряжения сопротивлении.

Сила тока определяется с использованием измерительного шунта, внутри микромилликилоомметров, подключаемого последовательно сопротивлением.

Значения силы тока и напряжения в цифровом виде поступают в микропроцессор, который вычисляет значение измеряемого сопротивления.

В зависимости от режима работы микромилликилоомметра сила измерительного тока может задаватьсяавтоматически или вручную.

Температура измеряется с помощью платинового датчика сопротивления.

Конструктивно микромилликилоомметры состоят из измерительного блока, комплекта кабелей с зажимами и датчика температуры.

Заводской номер наносится на маркировочную наклейку микромилликилоомметров в виде цифро-буквенного кода.

Общий вид микромилликилоомметров с указанием места нанесения знака поверки представлен на рисунке 1. Указание места нанесения знака утверждения типа и заводского номера представлено на рисунке 2. Указание места пломбировки от несанкционированного доступа представлено на рисунке 3.

30/08/00  05:50

>НоБое измерение

Просмотр архива

Место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) микромилликилоомметров состоит из встроенного ПО, которое обеспечивает проверку работоспособности микромилликилоомметров в режиме тестирования; автоматическое электрического сопротивления обмоток; пересчет электрического сопротивления обмотки, измеренного при любой температуре (в рабочем диапазоне), в электрическое сопротивление при базовой температуре (температура, при которой сопротивление обмотки измерялось на заводе-изготовителе); запись результатов измерений в память микромилликилоомметров и их вывод на дисплей микромилликилоомметров.

ПО является метрологически значимым.

Метрологические характеристики микромилликилоомметров нормированы с учетом влияния ПО.

Встроенное ПО заносится в защищенную от записи память микроконтроллера микромилликилоомметров предприятием-изготовителем и недоступно для потребителя.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО микромилликилоомметров приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные	Значение
Наименование программного обеспечения	СКБ 1250002-01-34
Идентификационное наименование ПО	МИКО-2.3 1.Нех
Номер версии (идентификационный номер ПО)	-
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристик	Значение
Режим «Микроомметр»
Диапазон измерений электрического сопротивления, мкОм	от 1 до 105
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % в диапазоне измерения: от 1 до 25 мкОм	±5/Rx
от 25 до 100000 мкОм	±0,2
Длительность одного измерения, с, не более: в подрежиме «ТТ-нет»	2
в подрежиме «ТТ-есть»	30
в подрежиме «ТТ-есть Тмакс»	20
Режим «Миллиомметр»
Диапазон измерений электрического сопротивления, мОм - в режиме «Автовыбор»:	от 0,1 до 106
поддиапазон 1 (измерительный ток 5 А)	от 0,1 до 90
поддиапазон 2 (измерительный ток 0,5 А)	от 90 до 900
поддиапазон 3 (измерительный ток 50 мА)	от 900 до 20000
поддиапазон 4 (измерительный ток 0,5 мА) - в режиме «Ручной выбор»:	от 20000 до 106
поддиапазон 1 (измерительный ток 5 А)	от 0,1 до 300
поддиапазон 2 (измерительный ток 0,5 А)	от 300 до 3000
поддиапазон 3 (измерительный ток 50 мА)	от 3000 до 20000
поддиапазон 4 (измерительный ток 0,5 мА)	от 20000 до 106
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, %
в диапазоне измерения: от 0,1 до 1 мОм	±0,2/Rx
от 1 мОм до 1000 Ом	±0,2
Погрешность установки силы измерительного тока, %	±10
Длительность одного измерения, с, не более	900
Режим «Килоомметр»
Диапазон измерений электрического сопротивления, кОм	от 0,1 до 300
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, %	±0,5
Длительность одного измерения, с, не более	3,0
Режим «Термометр»
Диапазон измерений температуры, °С	от -20 до +120
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С	±1,0
Цена деления младшего разряда, °С	0,1
Время установления показаний, с, не более	100

Наименование характеристик	Значение
Для всех режимов
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в рабочем диапазоне влияющих величин, %	±0,5
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры в рабочем диапазоне влияющих величин, °С	±1

Таблица 3 - Технические

Наименование характеристик	Значение
Диапазон электрического напряжения питания зарядного устройства ЗУ-1А, В постоянного тока переменного тока частотой 50 Гц	от 100 до 300 от 100 до 242
Потребляемая мощность ЗУ-1А в режиме заряда аккумулятора, Вт, не более	60
Габаритные размеры (длинахширинахвысота), мм, не более	203x154x77
Время заряда аккумулятора, мин, не более	5
Диапазон силы измерительного тока при измерении электрического сопротивления в режиме «Микроомметр», А в подрежимах «ТТ-нет» и «ТТ-есть» в подрежиме «ТТ-есть Тмакс»	от 10 до 900 от 100 до 400
Дискретность задания силы измерительного тока в режиме «Микроомметр» (начиная со 100 А), А	50
Пределы погрешности установки силы измерительного тока, %	±5
Количество измерений с максимальной силой тока при полностью заряженном аккумуляторе в режиме «Микроомметр»*, не менее в подрежиме «ТТ-нет» в подрежиме «ТТ-есть»	20 6
Время непрерывной работы при полностью заряженном аккумуляторе*, мин, не менее в режиме «Миллиомметр» в режиме «Килоомметр» в режиме «Термометр»	5 40 40
Масса измерительного блока, кг, не более	2,7
Масса прибора в стандартной комплектации, кг, не более	9,5

Наименование характеристик	Значение
Климатические условия применения: температура окружающего воздуха, °С относительная влажность воздуха без конденсации влаги, % атмосферное давление, кПа (мм рт.ст.)	от -20 до +40 от 10 до 95 от 84 до 106 (от 630 до 795)
Средний срок службы прибора, лет, не менее	10
Средняя наработка на отказ, ч, не менее	10000
Срок службы аккумулятора, лет, не менее	5
Количество циклов заряда аккумулятора, не менее	104
Примечание - * - при подключении микромилликилоомметров к сети электропитания количество измерений и время непрерывной работы не ограниченно

Знак утверждения типа

наносится на титульные листы формуляра и руководства по эксплуатации типографским способом, и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Кол-во, шт.
Измерительный блок МИКО-2.3	025.01.00.000	1
Зарядное устройство ЗУ-1А	023.20.00.000	1
Портативное зарядное устройство ZU-2A	025.20.00.000	по заказу
Кабель измерительный микроомметра К162	023.02.00.000-01	1
Кабель измерительный микроомметра К161	023.02.00.000	по заказу
Кабель измерительный микроомметра К163	023.02.00.000-02	по заказу
Кабель измерительный микроомметра К164	023.02.00.000-03	по заказу
Кабель измерительный микроомметра К165	023.02.00.000-04	по заказу
Кабель измерительный микроомметра К154	023.05.00.000	по заказу
Кабель измерительный микроомметра К155	023.13.00.000	по заказу
Кабель измерительный миллиомметра К233	023.07.00.000-02	1
Кабель измерительный микроомметра К121	023.09.00.000	по заказу
Кабель измерительный миллиомметра К236	023.07.00.000-04	по заказу
Кабель измерительный миллиомметра К238	023.07.00.000-06	по заказу
Кабель измерительный миллиомметра К239	023.25.00.000	по заказу
Кабель измерительный миллиомметра К235	023.23.00.000	по заказу
Удлинитель к кабелям миллиомметра	023.24.00.000	по заказу
Кабель измерительный килоомметра К322	023.06.00.000-01	1
Кабель измерительный килоомметра К321	023.06.00.000	по заказу
Датчик термометра с кабелем К411	023.08.00.000	1
Кабель интерфейса RS-232	023.11.00.000	1
Удлинитель сетевой	023.16.00.000	1

Наименование	Обозначение	Кол-во, шт.
Проверочный эквивалент нулевого сопротивления	023.15.00.000	1
Шунт 75ШСМ 75-0,5 Rm=1,0 мОм	-	1
Подставка под прибор	023.04.00.000	1
Контакт потенциальный пружинный ППК	023.21.00.000	2
Контакт потенциальный штыревой ПШК	023.22.00.000	2
Руководство по эксплуатации	125.00.00.000 РЭ	1
Формуляр	125.00.00.000 ФО	1
ZU-2A Паспорт	025.20.00.000	по заказу
Переносная сумка	123.02.01.000	1
Сумка для комплекта кабелей и зарядного устройства ЗУ-1А	123.02.02.000	1

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации 125.00.00.000 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 52931-08 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ТУ 26.51.66-125-41770454-2022 (взамен ТУ 4221-125-41770454-2011) «Измеритель электрического сопротивления Микромилликилоомметр МИКО-2.3. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н

Испытательный центр:

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ») Адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Тел/факс: (3952) 46-83-03 Факс: (3952) 46-38-48

Е-mail: office@niiftri.irk.ru

http://www.vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-08.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314490.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 1067-57

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры стеклянные для газоанализаторов СП-8

Назначение средства измерений

Термометры стеклянные для газоанализаторов СП-8 предназначены для измерений температуры газа в газоанализаторах.

Описание средства измерений

Принцип действия термометров стеклянных для газоанализаторов СП-8 основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды.

Термометры стеклянные для газоанализаторов СП-8 состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала, служащая для отсчета измеряемой температуры.

Термометры стеклянные для газоанализаторов СП-8   выпускаются в одной

модификации.

Общий вид средства измерений представлен на рисунке 1.

Пломбирование термометров не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -5 до 45
Цена деления, °С	0,5
Пределы допускаемой абсолютной погрешности, °С	±0,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Длина, мм	175±15
Диаметр, мм	8,О+1,0
Вероятность безотказной работы термометров за 2000 часов	0,96
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа	от -5 до 45 от 30 до 80 от 84 до 106,7

Знак утверждения типа

наносится в верхнем левом углу паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Количество
Термометр	1 шт
Паспорт	1 экз
Футляр	1 шт

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к термометрам стеклянным для газоанализаторов СП-8

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;

ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки; ТУ 25-11-1179-75 Термометр стеклянный для газоанализаторов СП-8. Технические условия.

Изготовитель

Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»)

ИНН 5020002728

Юридический адрес: 141607, Московская обл., г. Клин, Волоколамское ш., д. 44

Тел.: +7 (49624) 2-60-87, факс: +7 (49624) 2-60-94

E-mail: thermopribor@thermopribor.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской   области»

(ФБУ «ЦСМ Московской области»)

ИНН 5044000470

Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево

Тел.: +7 (49624) 2-41-62, факс: +7 (49624) 7-70-70

Email: welcome@mosoblcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 28679-05

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ДАГ-510

Назначение средства измерений

Газоанализаторы ДАГ-510 предназначены для:

• - измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (n2S) и углеводородов в отходящих газах топливосжигающих установок;

• - измерения температуры в точке отбора пробы и температуры окружающей среды;

• - измерения абсолютного давления, разности давлений, избыточного давления/ разрежения;

• - определения расчетным методом в соответствии с ГОСТ 17.2.4.06-90 скорости и расхода газопылевых потоков при работе с измерительным зондом - пневмометрической трубкой Пито или НИИОГАЗ;

• - определения расчетным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOX);

• - определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.

Описание средства измерений

Газоанализатор ДАГ-510 (далее - газоанализатор) представляет собой автоматический многофункциональный переносной прибор.

Газоанализатор выпускается в шести модификациях, отличающихся друг от друга перечнем определяемых компонентов, диапазонами измерений.

В зависимости от модификации газоанализатор комплектуется либо зондом с обогреваемым пробоотборным шлангом и блоком подготовки пробы «БПП-510», либо зондом с соединительным шлангом и конденсатосборником.

Принцип действия газоанализатора основан на применении комплекта электрохимических измерительных датчиков - для измерения содержания О2, СО, NO, NO2, SO2, и H2S, инфракрасного оптического блока для измерения содержания углеводородов, термоэлектрического преобразователя для измерения температуры газового потока, полупроводниковых датчиков - для измерения температуры окружающей среды, измерения абсолютного давления и разности давлений.

Конструктивно газоанализатор выполнен в прямоугольном корпусе, на лицевую панель которого выведены дисплей, клавиатура, термопринтер, на одну из боковых панелей соединительные разъемы.

Электропитание газоанализатора осуществляется от встроенного перезаряжаемого аккумулятора, подзарядка аккумулятора выполняется от источника постоянного тока напряжением 12В. Питание блока подготовки пробы осуществляется от сети переменного напряжения.

Газоанализатор оснащен интерфейсом RS 232С и памятью для хранения результатов измерения.

Внешний вид газоанализатора показан на рис. 1, места клеймления и пломбировки от несанкционированного доступа приведены на рис. 2.

Рисунок 1 - Внешний вид газоанализатора ДАГ-510 ( два различных внешних вида корпуса)

Место пломбировки

Место пломбировки

Рисунок 2 - Место нанесения клейма и пломбировки для ограничения несанкционированного доступа

Программное обеспечение

обеспечивает взаимодействие между отдельными компонентами газоанализатора, расчет измеряемых величин и вывод результатов измерений на дисплей, принтер и внешние интерфейсы. Газоанализатор имеет встроенное программное обеспечение, размещенное специализированной микросхеме (ПЗУ с электрическим стиранием).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.

Таблица 1 -

обеспечения

данные

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняе мого кода)	Алгоритм вычисления цифрового идентификатора программного кода
Встроенное	d510s2 ditangaz.hex	0612.05S.001	30F92D26	CRC32

Влияние программного обеспечения на метрологические характеристики отсутствует.

Метрологические и технические характеристики

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов в зависимости от модификации

Определяемый компонент	Единица измерений	Диапа зон измере ний	Участок диапазона измерений, в котором нормируется основная погрешность	Пределы допускаемой основной погрешности		Единица младшего разряда индикации
				абсолютной	относительной
Модификация МВ, модификация ГВ без SO2 и H2S
Оксид углерода (CO)		от 0 до 40000	от 0 до 1000 включ.	+100	-	1
			св. 1000 до 40000	-	+10 %
Оксид азота (NO)		от 0 до	от 0 до 250 включ.	+25	-	1
	Объемная	2000	св. 250 до 2000	-	+10 %
Диоксид азота (NO2)	доля, млн -1	от 0 до	от 0 до 100 включ.	+10	-	1
	(ppm)	400	св.100 до 400	-	+10 %
Сернистый ангидрид		от 0 до	от 0 до 250 включ.	+25	-	1
(SO2)		2000	св.250 до 2000	-	+10 %
Сероводород (H2S)		от 0 до	от 0 до 100 включ.	+10	-	1
		400	св.100 до 400	-	+10 %
Модификация МС, модификация ГС без SO2 и H2S
Оксид углерода (CO)		от 0 до	от 0 до 100 включ.	+10	-	1
		4000	св.100 до 4000	-	+10 %
Оксид азота (NO)		от 0 до	от 0 до 50 включ.	+5	-	1
	Объемная	400	св.50 до 400	-	+10 %
Диоксид азота (NO2)		от 0 до	от 0 до 50 включ.	+5	-	1
	доля, млн (ppm)	200	св.50 до 200	-	+10 %
Сернистый ангидрид		от 0 до	от 0 до 50 включ.	+5	-	1
(SO2)		400	св.50 до 400	-	+10 %
Сероводород (H2S)		от 0 до	от 0 до 50 включ.	+5	-	1
		200	св.50 до 200	-	+10 %

Определяемый компонент	Единица измерений		Диапазон измерений	Участок диапазона измерений, в котором нормируется основная погрешность	Пределы допускаемой основной погрешности		Единица младшего разряда индикации
					абсолютной	относительной
Модификация МН, модификация ГН без SO2 и H2S
Оксид углерода (CO)	Объемная доля, млн -1 (ppm)		от 0 до 400	от 0 до 10 включ.	+1	-	0,1
				св.10 до 400	-	+10 %
Оксид азота (NO)			от 0 до 100	от 0 до 10 включ.	+1	-	0,1
				св.10 до 100	-	+10 %
Диоксид азота (NO2)			от 0 до 50	от 0 до 10 включ.	+1	-	0,1
				св.10 до 50	-	+ 10 %
Сернистый ангидрид (SO2)			от 0 до 50	от 0 до 10 включ.	+ 1	-	0,1
				св.10 до 50	-	+10 %
Сероводород (H2S)			от 0 до 50	от 0 до 10 включ.	+1	-	0,1
				св.10 до 50	-	+10 %
Измеряемые параметры общие для всех модификаций
Кислород (O2)	Объемная доля, %	от 0 до 21		от 0 до 4 включ.	+0,2	-	0,01
				св.4 до 21	-	+5 %
Углеводороды (по СзН8)*	Объемная доля, млн -1 (ppm)	от 0 до 5000		от 0 до 1000 включ.	+100	-	1
				св.1000 до 5000	-	+10 %
Температура газового потока	°С	от -20 до +800		от -20 до +300 включ.	+3	-	0,1
				св. +300 до +800	-	+1 %
Температура окружающей среды	°С	от 0 до +50		от 0 до 50	+1	-	0,1
Абсолютное давление *	кПа	от 80 до 110		от 80 до 110	+(0-2,5)	-	0,01
Разность давлений *		от -2,5 до +2,5		от -2,5 до +2,5	+0,025	-	0,0001
Избыточное давление / разрежение *		от -2,5 до +2,5		от - 1 до +1	+0,05	-	0,001
				от - 2,5 до -1,0 от +1,0 до +2,5	-	+5 %
Скорость потока *	не нормированы (определение по расчету)
Углекислый газ (CO2)
Сумма оксидов азота
Коэфф. избытка воздуха
Коэфф. потерь тепла
Примечание: * измерительные каналы устанавливаются по отдельному заказу.

Таблица 3 - Дополнительные

Предел допускаемой вариации показаний, в долях предела допускаемой основной погрешности	0,5
Предел допускаемой суммарной дополнительной погрешности от изменения содержания допустимых неизмеряемых компонентов анализируемой газовой смеси, в долях предела допускаемой основной погрешности	0,5
Предел допускаемой дополнительной погрешности от изменения вла-госодержания анализируемой газовой смеси, в долях предела допускаемой основной погрешности	0,5
Время прогрева, мин, не более	10
Время установления показаний, с, не более	300
Примечание: Время установления показаний нормировано при скорости потока не более 1,5 л/мин

Таблица 4 - Основные технические

Интервал времени работы без корректировки показаний, ч, не менее	1000
Напряжение питания, В	(12+2)
Потребляемая мощность, Вт, не более	20
Габаритные размеры, мм, не более	300х110х100
Масса, кг, не более	2
Средняя наработка на отказ, час, не менее	10000
Средний срок службы, лет, не менее	8

Таблица 5 - Условия

- диапазон рабочих температур, °С	от +5 до +40
- относительная влажность при температуре +30 оС, %	от 10 до 75
- диапазон атмосферного давления, кПа	от 84,0 до106,7
- максимальная амплитуда вибрации (с частотой от 5 до 35 Гц), мм	0,35
- окружающая среда	невзрывоопасная

Знак утверждения типа

наносится методом шелкографии на передней панели измерительного блока и типографским способом на титульном листе руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность поставки

Наименование	Кол-во
Газоанализатор «ДАГ-510»	1 шт.
Блок подготовки пробы «БПП-510» переносной * или блок подготовки пробы «БПП-510» стационарный*	1 шт.
Пробоотборный зонд в комплекте с соединительным шлангом и конденсатосборником	1 шт.
Соединительный шланг со штуцером для измерения разности давления, скорости *	2 шт.
Программа обмена с ДАГ-510 в комплекте с кабелем для ПК	1 шт.

Наименование	Кол-во
Сетевой адаптер	1 шт.
Сумка для транспортирования	1 шт.
Руководство по эксплуатации	1 экз.
Примечания: * Поставляются по отдельному заказу.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

М-МВИ-173-06 «Методика выполнения измерений массовой концентрации и определения массового выброса загрязняющих веществ в отходящих газах топливосжигающих установок с применением газоанализаторов ДАГ-16, ДАГ-500, ДАГ-510». Аттестована ФГУП «ВНИИМ им. Д.И.Менделеева. Свидетельство № 242/007-06 от 25.01.2006.

Нормативные и технические документы, устанавливающие требования к газоанализаторам ДАГ-510

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

Технические условия ЛПАР. 413411.001 ТУ.

Изготовитель

Общество с ограниченной ответственностью «Дитангаз» (ООО «Дитангаз») ИНН 5261001417

Юридический адрес: 603152, Нижегородская обл., г. Нижний Новгород, ул. Ларина, д. 9А, оф. 505

Телефон (факс): (831) 466-84-05, (831) 466-54-51

Web-сайт: www.ditangaz.ru

Е-mail: market@ditangaz.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ГЦИ СИ ФБУ «Нижегородский ЦСМ») Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1

Тел./факс (831) 428-78-78

E-mail: ncsmnnov@sinn. ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 18225-99

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ДАГ-500

Назначение средства измерений

Газоанализаторы ДАГ-500 (далее - газоанализатор) предназначены для измерений концентраций окиси углерода, кислорода, двуокиси серы, окиси азота, двуокиси азота, измерения температуры, давления/разрежения и содержания сажи в газовых выбросах топливосжигающих установок.

Описание средства измерений

Газоанализатор представляет собой автоматический переносной многоканальный показывающий прибор непрерывного действия.

В измерительной части газоанализатора использован метод анализа многокомпонентных газовых смесей с применением набора электрохимических сенсоров, имеющих избирательную чувствительность к различным компонентам газовой смеси и вырабатывающих электрические сигналы, пропорциональные концентрации измеряемым компонентов.

Измерение температуры дымовых газов производится с помощью термопары ХА(К), помещаемой в контролируемую зону.

Конструктивно газоанализатор выполнен в виде измерительного блока прямоугольной формы, на передней панели которого расположены клавиатура, дисплей. На торцевой панели газоанализатора находятся:

• - разъем для подключения внешнего источника питания «+12 В»;

• - разъём для присоединения зонда с термопарой;

• - разъём для присоединения кабеля для связи с компьютером или внешнего принтера;

• - разъём для присоединения кабеля внешнего датчика;

• - штуцер для забора газовой пробы;

• - штуцер для измерения давления/разрежения.

Газоанализатор предназначен для эксплуатации во взрывобезопасных условиях в непрерывном, кратковременном, повторно-кратковременном режимах.

Результаты измерения (в %, мг/м³, ppm) могут быть занесены в энергонезависимую память, выведены на внешний принтер либо компьютер типа IBM PC через интерфейс RS232.

Газоанализатор имеет возможность подключения внешних датчиков.

Общий вид газоанализатора представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

нанесения знака поверки в виде оттиска поверительного клейма на задней стенке прибора.

Программное обеспечение

Программное обеспечение обеспечивает взаимодействие между отдельными компонентами газоанализатора, расчет измеряемых величин и вывод результатов измерений на дисплей и внешние интерфейсы. Газоанализатор имеет встроенное программное обеспечение, размещенное в специализированной микросхеме (ПЗУ с УФ стиранием).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений «высокий» в соответствии с Р50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 -

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Dag500nw.pal
Номер версии (идентификационный номер) ПО	1.3-O2
Цифровой идентификатор ПО	C55BB426
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Метрологические и технические характеристики

Газоанализатор ДАГ-500 обеспечивает измерение параметров дымовых газов с характеристиками в соответствии с таблицей 2

Таблица 2 -

Объект измерения	Принцип измерения	Диапазон измерения	Предел допускаемой основной погрешности
О2 кислород	электрохимический сенсор	от 0 до 20.9 об.%	+ 0.2 об.%
СО2 углекислый газ	расчет	от 0 до 21 об.%	+ 0.5 об.%
СО угарный газ	электрохимический сенсор	от 0 до 500 ppm от 0 до 1000 ppm от 0 до 2000 ppm от 0 до 6000 ppm от 0 до 30000 ppm	+ 5 %	- приведенная к верхнему пределу поддиапазона в пределах от 0 до 20 % от диапазона измерения, - относительная в пределах от 20 до 100 % диапазона измерения *.
SО2 сернистый газ	электрохимический сенсор	от 0 до 4000 ppm от 0 до 2000 ppm от 0 до 1000 ppm от 0 до 500 ppm	+ 10 %
NO окись азота	электрохимический сенсор	от 0 до 2000 ppm от 0 до 1000 ppm от 0 до 500 ppm от 0 до 250 ppm	+ 10 %
NO2 двуокись азота	электрохимический сенсор	от 0 до 100 ppm от 0 до 50 ppm	+ 15 %	- приведенная к верхнему пределу диапазона.

2

Объект измерения	Принцип измерения	Диапазон измерения	Предел допускаемой основной погрешности
Температура воздуха	полупроводниковый сенсор	от - 20 до + 60 °С	+ 2 °С
Температура газа	термоэлемент ХА(К)	от - 20 до + 800 °С	+ 3 °С (от - 20 до + 300 °С); + 1 % (от 300 до 800 °С).
Давление/ разряжение	полупроводник. сенсор	от - 50 до + 50 гПа	+ 0,2 гПа (от 0 до 4 гПа); + 5 % (от 4 до 50 гПа).
* Вся шкала измерения от 0 до 100 % .

Таблица 3 - Основные технические

Наименование характеристики	Значение
Предел допускаемой вариации показаний, Ьд, от предела допускаемой	0,5
основной погрешности.
Время прогрева, с, не более	240
Время установления показаний, с, не более	180
Интервал времени работы без корректировки показаний, ч	1000
Напряжение питания, В	(220 Щ)
Потребляемая мощность, Вт, не более	10
Частота сети, Гц	(50 + 0,2)
Средняя наработка на отказ, час, не менее	10000
Средний срок службы, лет, не менее	8
Габаритные размеры, мм, не более
- высота	65
- ширина	105
- длина	220
Масса, кг, не более	1,5
Условия эксплуатации: диапазон рабочих температур, оС	от +5 до + 40
относительная влажность, %	от 10 до 85
атмосферное давление, кПа	от 91 до 105

Знак утверждения типа

наносится на переднюю панель измерительного блока методом шелкографии и типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Газоанализатор ДАГ-500		1 шт.
Газозаборный зонд		1 шт.
Сетевой адаптер (блок питания)		1 шт.
Руководство по эксплуатации	ГА 500.100 РЭ	1 шт.
Паспорт	ГА 500.100 ПС	1 шт.
Термопринтер ТП-500 (по отдельному заказу)		1 шт.
Датчик давления ДАГ-530 (по отдельному заказу)		1 шт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к газоанализаторам ДАГ-500

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГА 500.100 ТУ. Газоанализатор ДАГ-500. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Дитангаз» (ООО «Дитангаз»)

ИНН 5261001417

Юридический адрес: 603152, Нижегородская обл., г. Нижний Новгород, ул. Ларина, д. 9А, оф. 505

Телефон (факс): (831) 466-84-05, (831) 466-54-51

Web-сайт: www.ditangaz.ru

E-mail: market@ditangaz.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон (факс): 8-800-200-22-14

Web-сайт: www.nncsm.ru

E-mail: mail@nncsm.ru Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Влияние программного обеспечения на метрологические характеристики плотномеров учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные	Значение
Идентификационное наименование ПО	VIP-2MP
Номер версии (идентификационный номер) ПО	не ниже 3.0.2
Цифровой идентификатор ПО	—
Другие идентификационные данные	—

Метрологические и технические характеристики

Таблица 2 — Основные

Наименование характеристики	Значение
Диапазон показаний плотности, г/см3	от 0,0 до 3,0
Диапазон измерений плотности, г/см3	от 0,65 до 2,00
Индикация измеряемой плотности	цифровая
Цена единицы младшего разряда, г/см3: - ВИП-2М	0,0001
- ВИП-2МР	0,00001
Пределы допускаемой абсолютной погрешности, г/см3: - ВИП-2М - ВИП-2МР	±0,0003
	±0,0001

Таблица 3 — Основные технические

Наименование характеристики	Значение
Кинематическая вязкость контролируемой среды, мм^/с, не более	300
Объем измерительной ячейки, см^, не более	1,5
Время прогрева плотномера, ч, не более	0,5
Диапазон задания температуры термостата измерительной ячейки, °С	от 15 до 60
Цена единицы младшего разряда показаний температуры, °С	0,01
Габаритные размеры, мм, не более	205x225x80
Масса, кг, не более	3,0
Интерфейс связи	USB, RS-232 или RS-485
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа - напряжение питающей сети, В - частота питающей сети, Гц	от 10 до 35 не более 80 от 84,0 до 106,7 от 85 до 265 от 47 до 63
Время непрерывной работы, ч, не менее	8
Потребляемая мощность, В •А, не более	15
Средний срок службы, лет	7
Средняя наработка на отказ, ч	5000

Знак утверждения типа

наносится на лицевую панель прибора методом наклейки и на титульный лист документа ТКЛШ 2.843.001 РЭ «Измерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР. Руководство по эксплуатации».

Комплектность средства измерений

Таблица 4 — Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель плотности жидкостей вибрационный	ВИП-2М, ВИП-2МР	1 шт.
Шприц объемом 5 см^	покупное изделие	1 шт.
Подводка тефлоновая с конусом Люэра	ТКЛШ 6.452.001	2 шт.
Микрокомпрессор	покупное изделие	1 шт.
Наименование	Обозначение	Количество
Воздуховод для микрокомпрессора	покупное изделие	1 шт.
Игла для забора пробы	ТКЛШ 6.452.002	1 шт.
Заглушка с конусом Люэра	ТКЛШ 8.632.002	2 шт.
Чашка Петри	покупное изделие	1 шт.
Руководство по эксплуатации	ТКЛШ 2.843.001 РЭ	1 шт.
Методика поверки	ТКЛШ 2.843.001 МП	1 шт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к измерителям плотности жидкостей вибрационные ВИП-2М, ВИП-2МР

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;

ТУ 4215-016-44229117-2009 Измерители плотности жидкостей вибрационные ВИП-2М и ВИП-2МР. Технические условия с изменениями от 06.09.2017.

Правообладатель

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)

ИНН 7018039587

Юридический адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1

Телефон: +7 (3822) 49-21-52, +7 (3822) 49-21-54

Web-сайт: www.termexlab.ru

E-mail: termex@termexlab.ru

Изготовитель

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)

ИНН 7018039587

Юридический адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1

Телефон: (3822) 492-152, 492-631, 490-150

Web-сайт: www.termexlab.ru

E-mail: termex@termexlab.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 28167-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерительно-управляющие УИУ 2002

Назначение средства измерений

Устройства измерительно-управляющие УИУ 2002 (далее по тексту - УИУ) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления постоянному току, отношения сопротивлений, параметров сигналов с выходов термопреобразователей сопротивления и термоэлектрических преобразователей, частоты, временных интервалов, относительного изменения сопротивления тензорезисторов и воспроизведения аналоговых сигналов напряжения и силы постоянного тока.

Описание средства измерений

Конструктивно УИУ представляет собой прибор настольного исполнения, построенный по блочно-модульному принципу на основе унифицированных 19” несущих конструкций Евромеханики, с использованием набора сменных унифицированных программноуправляемых функционально независимых модулей.

В состав УИУ входят следующие модули:

• - измерительные аналогового ввода (МИ1-МИ5);

• - измерительный частотный (МЧ);

• - измерительный аналогового вывода (МАВ);

• - преобразователя частотного (МПЧ);

• - ввода-вывода (МВВ);

• - информационного обмена (МИО);

• - центрального процессора (МЦП);

• - электропитания.

Модификации УИУ различаются номенклатурой и количеством установленных в УИУ функциональных модулей.

Принцип действия измерительных модулей МИ1-МИ5 и модуля МЧ заключается в аналого-цифровом преобразовании входных сигналов в цифровые коды с использованием универсального измерительного преобразователя (УИП), имеющего программноуправляемую структуру, позволяющую, в зависимости от применяемого в модуле УИП, измерять соответствующие информативные параметры входных электрических сигналов с последующей выдачей результатов измерений через МЦП по внешнему интерфейсу УИУ.

Принцип действия модуля МАВ заключается в формировании силы и напряжения постоянного тока посредством цифроаналогового преобразователя при получении через МЦП команды по внешнему интерфейсу УИУ.

Модуль МПЧ обеспечивает преобразование синусоидальных сигналов по амплитуде в импульсные сигналы для обеспечения функционирования модуля МЧ.

Модуль МВВ обеспечивает прием и выдачу дискретных сигналов типа «сухой контакт», имеет неизолированные входы с защитой от перенапряжений и релейные изолированные выходы.

Модуль МИО обеспечивает прием цифровой информации от внешних устройств по стандартным интерфейсам типа RS232C, RS422A, ее обработку по соответствующим алгоритмам и выдачу обработанной информации через МЦП в компьютер.

Модули МЦП обеспечивают управление работой УИУ по имеющимся стандартным интерфейсам типа RS232C, RS422A, Ethernet.

Модули электропитания обеспечивают формирование внутренних напряжений питания УИУ при подаче на вход модулей электропитания однофазного сетевого напряжения 230 В, 50 Гц.

Фотография внешнего вида УИУ приведена на рисунке 1.

Рисунок 1 - Фотография внешнего вида УИУ 2002

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) УИУ находится в исполняемых файлах uiu2002_metr_setup.exe и uiu2002_mi5_metr_setup.exe.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблицах 1 и 2.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	uiu2002 metr setup.exe
Номер версии (идентификационный номер) ПО	2.00
Цифровой идентификатор ПО	1e3e398ef63556d5564834060d4409ce MD5
Другие идентификационные данные	Устройство измерительно-управляющее УИУ 2002. Технологическое программное обеспечение. Программа обеспечения процесса поверки и технического обслуживания

Таблица 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	uiu2002 mi5 metr setup.exe
Номер версии (идентификационный номер) ПО	1.04
Цифровой идентификатор ПО	57cb4b9323bba8465bd299428b13984b MD5
Другие идентификационные данные	Устройство измерительно-управляющее УИУ 2002. Технологическое программное обеспечение. Модуль измерительный 5. Программа обеспечения процесса поверки и технического обслуживания

Метрологически значимая часть ПО УИУ и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Технические характеристики УИУ определяются техническими характеристиками унифицированных программно-управляемых функционально независимых модулей.

Для приведенных погрешностей используется верхний предел диапазона измерений. Основные технические характеристики модуля измерительного МИ1

Основные технические характеристики модуля измерительного МИ1 приведены в таблице 3. Преобразование аналоговой информации в модуле осуществляется по 16 измерительным каналам.

Таблица 3

Информативный параметр	Диапазон входных сигналов измерительных каналов	Пределы допускаемой основной погрешности
Напряжение постоянного тока	От минус 50 до 50 мВ	Приведенная погрешность ± 0,2 %
	От минус 100 до 100 мВ	± 0,1 %
	От минус 1 до 1 В	± 0,05 %
	От минус 10 до 10 В	± 0,05 %
Сопротивление	От 0 до 50 Ом	Приведенная погрешность ± 0,1 %
	От 0 до 100 Ом	± 0,1 %
	От 0 до 200 Ом	± 0,1 %
	От 0 до 1000 Ом	± 0,1 %
Отношение сопротивлений	От 0 до 100 % (при общем сопротивлении от 200 до 6500 Ом)	Абсолютная погрешность ± 0,15 %
Температура (сигналы от термопреобразователей сопротивления с НСХП по ГОСТ 6651) 50М (Wioo=1,4280)	От 10,265 до 92,800 Ом (от минус 180 до 200 °C)	Абсолютная погрешность ± 0,3 °C
100М (Wioo=1,428O)	От 20,53 до 185,60 Ом (от минус 180 до 200 °C)	± 0,4 °C
50П (Wioo=1,3910)	От 8,620 до 88,520 Ом (от минус 200 до 200 °C)	± 0,3 °C
100П (Wioo=1,3910)	От 17,24 до 177,04 Ом (от минус 200 до 200 °C)	± 0,4 °C
500П (Wioo=1,391O)	От 86,20 до 885,20 Ом (от минус 200 до 200 °C)	± 0,4 °C

таблицы 3

Информативный параметр	Диапазон входных сигналов измерительных каналов	Пределы допускаемой основной погрешности
Температура (сигналы от термоэлектрических преобразователей с НСХП термопар по ГОСТ Р 8.585)		Абсолютная погрешность
ТХК (L)	От 0 до 49,108 мВ (от 0 до 600 °C)	± 2 °C
ТХА (К)	От 0 до 48,838 мВ (от 0 до 1200 °C)	± 3 °C
Примечание - НСХП - номинальная статическая характеристика преобразования

Основные технические характеристики модуля измерительного МИ2

Основные технические характеристики модуля измерительного МИ2 приведены в таблице 4. Преобразование аналоговой информации в модуле осуществляется по 30 измерительным каналам.

Таблица 4

Информативный параметр	Диапазон входных сигналов измерительных каналов	Пределы допускаемой основной погрешности
Напряжение постоянного тока	От минус 15 до 15 мВ	Приведенная погрешность ± 0,1 %
	От минус 30 до 30 мВ	± 0,05 %
	От минус 60 до 60 мВ	± 0,05 %
	От минус 1 до 1 В	± 0,02 %
Температура (сигналы от термоэлектрических преобразователей с НСХП термопар по ГОСТ Р 8.585)		Абсолютная погрешность
ТХК (L)	От 0 до 49,108 мВ (от 0 до 600 °C)	± 0,2 °C
ТХА (К)	От 0 до 48,838 мВ (от 0 до 1200 °C)	± 0,3 °C
ТПР (В)	От 0,431 до 13,591 мВ (от 300 до 1800 °C)	± 2 °C
Примечание - НСХП - номинальная статическая характеристика преобразования

Основные технические характеристики модуля измерительного МИ3

Основные технические характеристики модуля измерительного МИ3 приведены в таблице 5. Преобразование аналоговой информации в модуле осуществляется по 20 измерительным каналам.

Таблица 5

Информативный параметр	Диапазон входных сигналов измерительных каналов	Пределы допускаемой основной погрешности
Напряжение постоянного тока		Приведенная погрешность
	От минус 30 до 30 мВ	± 0,05 %
	От минус 150 до 150 мВ	± 0,02 %
	От минус 1 до 1 В	± 0,o2 %
Сопротивление		Приведенная погрешность
	От 0 до 100 Ом	± 0,05 %
	От 0 до 200 Ом	± 0,05 %
	От 0 до 1000 Ом	± 0,05 %
Относительное изменение сопротивления тензорези-стора. Тензорезисторы, включенные по схемам:		Абсолютная погрешность
«1/2М» с ОКТ	См. таблицу 6	См. таблицу 6
«1/4М»	См. таблицу 7	См. таблицу 7
«1/1М»	См. таблицу 8	См. таблицу 8
Температура (сигналы от термопреобразователей сопротивления с НСХП по ГОСТ 6651)		Абсолютная погрешность
50М (Wioo=1,4280)	От 10,265 до 92,800 Ом (от минус 180 до 200 °C)	± 0,2 °C
100М (Wioo=1,428O)	От 20,53 до 185,60 Ом (от минус 180 до 200 °C)	± 0,2 °C
50П (Wioo=1,3910)	От 8,620 до 88,520 Ом (от минус 200 до 200 °C)	± 0,2 °C
100П (Wioo=1,391O)	От 17,24 до 177,04 Ом (от минус 200 до 200 °C)	± 0,2 °C
500П (Wioo=1,39io)	От 86,20 до 885,20 Ом (от минус 200 до 200 °C)	± 0,2 °C

таблицы 5

Информативный параметр	Диапазон входных сигналов измерительных каналов	Пределы допускаемой основной погрешности
Температура (сигналы от термоэлектрических преобразователей с НСХП термопар по ГОСТ Р 8.585)		Абсолютная погрешность
ТХК (L)	От 0 до 49,108 мВ (от 0 до 600 °C)	± 0,2 °C
ТХА (К)	От 0 до 48,838 мВ (от 0 до 1200 °C)	± 0,3 °C
ТПР (В)	От 0,431 до 13,591 мВ (от 300 до 1800 °C)	± 2 °C
Примечание - НСХП - номинальная статическая характеристика преобразования

Таблица 6

Наименование характеристики	Значение
Номинальное сопротивление тензорезистора, Ом	100	120	200
Диапазон изменения сопротивления тензорезистора, Ом	От 98 до 102	от 118 до 122	от 196 до 204
Диапазон изменения относительного отклонения сопротивления (ООС), ppm	от минус 20000 до 20000	от минус 16667 до 16667	от минус 20000 до 20000
Диапазон измерений относительного изменения сопротивления (ОИС), ppm	от минус 20000 до 20000	от минус 16667 до 16667	от минус 20000 до 20000
Пределы допускаемой основной абсолютной погрешности измерений ОИС, ppm	± 30	± 30	± 30

Таблица 7

Наименование характеристики	Значение
Номинальное сопротивление тензорезистора, Ом	100	120	200
Диапазон изменения сопротивления тензорезистора, Ом	От 98 до 102	от 118 до 122	от 196 до 204
Диапазон изменения относительного отклонения сопротивления (ООС), ppm	от минус 20000 до 20000	от минус 16667 до 16667	от минус 20000 до 20000
Диапазон измерений относительного изменения сопротивления (ОИС), ppm	от минус 20000 до 20000	от минус 16667 до 16667	от минус 20000 до 20000
Пределы допускаемой основной абсолютной погрешности измерений ОИС, ppm	± 30	± 30	± 30

Таблица 8

Наименование характеристики	Значение
Номинальное значение сопротивления тен-зорезисторов в плечах датчика (Rном), Ом	От 100 до 800	от 800 до 1600
Диапазон изменения сопротивления тензо-резисторов в плечах датчика, Ом	от минус 2 до 2	от минус 2 до 2
Диапазон изменения относительного отклонения сопротивления тензорезисторов в плечах датчика, ppm	от минус 2х106/Rном до 2х106/Rном	от минус 2х106/Rном до 2х106/Rном
Диапазон измерений относительного изменения сопротивления тензорезисторов в плечах датчика, ppm	от минус 2х106/Rном до 2х106/Rном	от минус 2х106/Rном до 2х106/Rном
Пределы допускаемой основной абсолютной погрешности измерений относительного изменения сопротивления тензорезисторов в плечах датчика, ppm	± 2000/Rном	± 4000/Rном

Основные технические характеристики модуля измерительного МИ4

Основные технические характеристики модуля измерительного МИ4 приведены в таблице 9. Преобразование аналоговой информации в модуле осуществляется по 12 измерительным каналам.

Таблица 9

Информативный параметр	Диапазон входных сигналов измерительных каналов	Пределы допускаемой основной погрешности
Напряжение постоянного тока	От минус 60 до 60 мВ	Приведенная погрешность ± 0,1 %
	От минус 600 до 600 мВ	± 0,05 %
Сопротивление		Приведенная погрешность
	От 0 до 200 Ом	± 0,1 %
	От 0 до 1000 Ом	± 0,1 %
Отношение сопротивлений	От 0 до 100 % (при общем сопротивлении от 200 до 5000 Ом)	Абсолютная погрешность ± 0,1 %
Температура (сигналы от термопреобразователей сопротивления с НСХП по ГОСТ 6651) 50М (Wioo=1,4280)	От 10,265 до 92,800 Ом (от минус 180 до 200 °C)	Абсолютная погрешность ± 0,5 °C
100М (Wioo=1,428O)	От 20,53 до 185,60 Ом (от минус 180 до 200 °C)	± 0,5 °C
50П (Wioo=1,3910)	От 8,620 до 88,520 Ом (от минус 200 до 200 °C)	± 0,5 °C
100П (Wioo=1,3910)	От 17,24 до 177,04 Ом (от минус 200 до 200 °C)	± 0,5 °C
500П (Wioo=1,391O)	От 86,20 до 885,20 Ом (от минус 200 до 200 °C)	± 0,5 °C

таблицы 9

Информативный параметр	Диапазон входных сигналов измерительных каналов	Пределы допускаемой основной погрешности
Температура (сигналы от термоэлектрических преобразователей с НСХП термопар по ГОСТ Р 8.585)		Абсолютная погрешность
ТХК (L)	От 0 до 49,108 мВ (от 0 до 600 °C)	± 2 °C
ТХА (К)	От 0 до 48,838 мВ (от 0 до 1200 °C)	± 3 °C
Примечание - НСХП - номинальная статическая характеристика преобразования

Основные технические характеристики модуля измерительного МИ5

Основные технические характеристики модуля измерительного МИ5 приведены в таблице 10. Преобразование аналоговой информации в модуле осуществляется по 16 измерительным каналам.

Таблица 10

Информативный параметр	Диапазон входных сигналов измерительных каналов	Пределы допускаемой основной погрешности
Напряжение постоянного тока	От минус 25 до 25 мВ	Приведенная погрешность ± 0,05 %
	От минус 50 до 50 мВ	± 0,05 %
	От минус 100 до 100 мВ	± 0,05 %
	От минус 1 до 1 В	± 0,05 %
Сила постоянного тока	От 0 до 5 мА	Приведенная погрешность ± 0,05 %
	От 0 до 20 мА	± 0,05 %
Сопротивление	От 0 до 100 Ом	Приведенная погрешность ± 0,05 %
	От 0 до 200 Ом	± 0,05 %
	От 0 до 1000 Ом	± 0,05 %
Отношение сопротивлений	От 0 до 100 % (при общем сопротивлении от 200 до 10000 Ом)	Абсолютная погрешность ± 0,1 %

10

Информативный параметр	Диапазон входных сигналов измерительных каналов	Пределы допускаемой основной погрешности
Температура (сигналы от термопреобразователей сопротивления с НСХП по ГОСТ 6651)		Абсолютная погрешность
50М (Wioo=1,4280)	От 10,265 до 92,800 Ом (от минус 180 до 200 °C)	± 0,3 °C
100М (Wioo=1,428O)	От 20,53 до 185,60 Ом (от минус 180 до 200 °C)	± 0,3 °C
50П (Wioo=1,3910)	От 8,620 до 88,520 Ом (от минус 200 до 200 °C)	± 0,3 °C
100П (Wioo=1,3910)	От 17,24 до 177,04 Ом (от минус 200 до 200 °C)	± 0,3 °C
500П (Wioo=1,391O)	От 86,20 до 885,20 Ом (от минус 200 до 200 °C)	± 0,3 °C
Температура (сигналы от термоэлектрических преобразователей с НСХП термопар по ГОСТ Р 8.585)		Абсолютная погрешность
ТХК (L)	От 0 до 49,108 мВ (от 0 до 600 °C)	± 0,5 °C
ТХА (К)	От 0 до 48,838 мВ (от 0 до 1200 °C)	± 0,5 °C
ТПР (В)	От 0,431 до 13,591 мВ (от 300 до 1800 °C)	± 5 °C
Примечание - НСХП - номинальная статическая характеристика п		эеобразования

Основные технические характеристики модуля измерительного частотного МЧ

Основные технические характеристики модуля измерительного частотного МЧ приведены в таблице 11. МЧ обеспечивает сбор и преобразование информации по 16 каналам измерения частоты, по 16 каналам измерения временных интервалов.

Таблица 11

Информативный параметр	Диапазон входных сигналов измерительных каналов	Пределы допускаемой основной погрешности
Частота (Сформированный импульсный сигнал напряжения в диапазоне от минус 10 до 10 В при времени измерений частоты 0,2 с)	От 10 Гц до 10 кГц	Относительная погрешность ± 0,06 %
Частота (Сформированный импульсный сигнал напряжения в диапазоне от минус 10 до 10 В при времени измерений частоты 0,1 с)	От 20 Гц до 10 кГц	± 0,15 %
Частота (Сформированный импульсный сигнал напряжения в диапазоне от минус 10 до 10 В при времени измерений частоты 0,05 с)	От 500 Гц до 10 кГц	± 0,5 %
Временной интервал	От 0 до 50 с	Абсолютная погрешность ± 0,01 с

Основные технические характеристики модуля измерительного аналогового вывода МАВ

Основные технические характеристики модуля измерительного аналогового вывода МАВ приведены в таблице 12. Модуль обеспечивает вывод аналоговых сигналов по четырем каналам.

Таблица 12

Информативный параметр	Диапазон выходных сигналов	Пределы допускаемой основной приведенной погрешности
Выходное напряжение	От минус 10 до 10 В	± 0,05 %
Выходной ток	От 0 до 20 мА	± 0,05 %

Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от 20 °C в диапазоне рабочих температур от 5 до 40 °C, равны половине значений пределов допускаемой основной погрешности, приведенных в таблицах 3-12, на каждые 10 °C.

Электропитание УИУ осуществляется от сети переменного тока (230 ± 23) В , (50 ± 1) Гц.

• - диапазон температуры окружающего воздуха, °С.............................от 5 до 40

• - относительная влажность воздуха при температуре 25 °С, %, не более..... 80

• - диапазон атмосферного давления, кПа...............................................от 84 до 106

• - окружающая среда - не взрывоопасная

• - в помещениях не должно содержаться агрессивных газов.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на лицевую поверхность УИУ методом плоской печати.

Комплектность средства измерений

Комплектность поставки УИУ приведена в таблице 13.

Таблица 13

Обозначение	Наименование	Количество	Примечание
ЛТКЖ.411528.019	Устройство измерительно-управляющее УИУ 2002	1 шт.	Комплектность определяется условным обозначением при заказе и договором на поставку
ЛТКЖ.411528.019-01 Д1	Методика поверки	1 экз.
ЛТКЖ.411528.019 ВЭ	Ведомость эксплуатационных документов	1 экз.
	Комплект эксплуатационных документов согласно ведомости эксплуатационных документов ЛТКЖ.411528.019 ВЭ	1 компл.
589.23101985.00011	Технологическое программное обеспечение. Спецификация	1 экз.
	Технологическое программное обеспечение согласно спецификации 589.23101985.00011	1 компл.	Поставляется на машинном носителе

Сведения о методиках (методах) измерений

ЛТКЖ.411528.019 РЭ. Устройство Руководство по эксплуатации. Книга 1;

ЛТКЖ.411528.019 РЭ1. Устройство

Руководство по эксплуатации. Книга 2.

обеспечения единства средств измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 х 10^-16 до 30 А;

ГОСТ 8.027 Государственная система обеспечения единства средств измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ 8.028 Государственная система обеспечения единства средств измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления;

ГОСТ 8.129 Государственная система обеспечения единства средств измерений. Государственная поверочная схема для средств измерений времени и частоты;

ГОСТ 22261 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 4222-005-23101985-2009 «Устройство измерительно-управляющее УИУ 2002. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)

Адрес: 195267, г. Санкт-Петербург, вн.тер.г. муниципальный округ Прометей, пр-кт Просвещения, д. 85, лит. А, оф. 607

Телефон: (812) 559-30-53, 320-89-45.

Факс: (812) 559-30-53, 320-89-45.

Интернет: http://www.parc-centre.spb.ru

E-mail: info@parc-centre.spb.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический (почтовый) адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 76231-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные двустенные РГСД

Назначение средства измерений

Резервуары горизонтальные стальные двустенные РГСД (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов и их хранения.

Описание средства измерений

Резервуары представляют собой горизонтальные цилиндрические сварные стальные двустенные сосуды с внутренними ребрами жесткости и люком. Конструкция резервуаров предусматривает усеченные конические, тороидально-сферические, плоские днища. Резервуары предназначены для подземной установки.

Резервуары выпускаются с различной вместимостью и количеством секций, герметичных по отношению друг к другу.

Общий вид резервуаров представлен на рисунке 1.

Пломбирование резервуаров не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
	РГСД-10	РГСД-15	РГСД-20	РГСД-25	РГСД-40	РГСД-50	РГСД-60	РГСД-75	РГСД-90	РГСД-100
Номинальный объем, м3	10	15	20	25	40	50	60	75	90	100
Пределы допускаемой относительной погрешности определении вместимости, %, не более	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
	РГСД-10	РГСД-15	РГСД-20	РГСД-25	РГСД-40	РГСД-50	РГСД-60	РГСД-75	РГСД-90	РГСД-100
Количество секций	от 1 до 2			от 1 до 3
Объем межстенного пространства, м3, не более	0,3	0,46	0,60	0,84	1,3	1,7	2	2,5	3	3,3
Габаритные
размеры, мм, не более:
длина	3150	4450	4657	6417	9470	11715	12933	16000	12811	13640
ширина	2200	2200	2500	2500	2500	2500	2500	2500	3200	3200
высота	2340	2340	2640	2640	2640	2640	2640	2640	3340	3340
Масса, кг, не более	1950	2700	3110	3400	5180	7150	8660	9540	10600	11300

2

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -40 до +40 от 84,0 до 106,7
Срок службы, лет, не менее	8

Знак утверждения типа

наносится на маркировочную табличку методом гравировки и титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной двустенный	РГСД	1 шт.
Паспорт	000ПС	1 экз.

Сведения о методиках (методах) измерений отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным двустенным РГСД

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные Методика поверки.

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний

(ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон/факс: +7 (841) 249-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1654

Регистрационный № 15635-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТХАс-2088, ТХКс-2088

Назначение средства измерений

Преобразователи       термоэлектрические       ТХАс-2088,       ТХКс-2088

(далее - термопреобразователи) предназначены для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, неразрушающих защитную арматуру.

Описание средства измерений

Принцип действия термопреобразователя основан на преобразовании тепловой энергии в термоэлектродвижущую силу (ТЭДС) в цепи чувствительного элемента (ЧЭ) при наличии разности температур между его горячим спаем и свободными концами.

Термопреобразователь состоит из ЧЭ и защитной арматуры в виде стальной трубы. ЧЭ засыпан порошком двуокиси алюминия и загерметизирован эпоксидным компаундом.

ЧЭ представляет собой два термоэлектрода, изготовленных из разнородных сплавов по ГОСТ 1790-77: хромель и алюмель для ТХАс-2088, хромель и копель для ТХКс-2088, соединенных между собой на одном конце, которые являются горячим спаем.

Свободные концы термоэлектродов выведены на контактную колодку, расположенную в головке термопреобразователя. В корпусе головки имеется кабельный ввод для подсоединения внешних цепей.

Термопреобразователь является однофункциональным, одно- или двухканальным, неремонтируемым изделием погружаемого типа.

Термопреобразователи ТХАс-2088, ТХКс-2088 имеют множество конструктивных исполнений, которые отличаются длиной и диаметром монтажной части, материалом защитной арматуры, верхним пределом диапазона измеряемых температур, наличием или отсутствием монтажных элементов (наличие монтажных элементов не изменяет метрологические характеристики термопреобразователей).

Структура условного обозначения исполнений термопреобразователей приведена на рисунке 1.

Заводской номер в виде цифрового обозначения наносится на шильдик, прикрепленный к термопреобразователю, типографским способом

Знак поверки на термопреобразователи не наносится.

1

-

2

-

3

-

4

-

5

-

6

-

7

-

8

-

9

-

10

-

11

-

12

-

13

-

14

Рисунок 1 - Структура условного обозначения исполнений термопреобразователей

Таблица 1 - Расшифровка структуры условного обозначения исполнений термопреобразователей

Позиция	Описание
1	Обозначение типа модификации типа: ТХКс-2008 или ТХЛс-2008
2	Вид исполнения: Ех - взрывозащищенное исполнение ЛС - атомное исполнение Отсутствие обозначения - общепромышленное исполнение
3	Номер конструктивного исполнения, представленный в приложении Л руководства по эксплуатации
4	Диапазон измеряемых температур, °С
5	Количество чувствительных элементов (ЧЭ): Без обозначения - один 2 - два
6	Класс допуска
7	Тип измерительного спая: ИГС - изолированный горячий спай НГС - не изолированный спай
8	Класс безопасности по НП-001-15 (только для исполнения ЛС)
9	Диаметр защитной арматуры (отсутствие обозначения - диаметр 10 мм), мм
10	Длина монтажной части L в мм (для исполнения по рисункам 20, 21 указаны длины L1, L2 ... Ln, для исполнения по рисунку 27 указаны Li и L)
11	Длина наружной части мм
12	Способ крепления (при наличии гайки для штуцера указана резьбу)
13	Тип головки или разъема (ЛЛ1; ЛЛ2; ЛГ; ЛГ-4; без головки, Сн; Сн2; Сн3; Сн4; СнР; СнР2; СнД; для исполнения Ех тип головки не указывается);
14	Тип кабельного ввода для исполнения Ех: КМЧ, KM4-G3/4, KM4-G1; обозначение ТУ

Общий вид термопреобразователя представлен на рисунке 1.

Рисунок 2 - Общий вид термопреобразователей

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Обозначение
Номинальная статическая характеристика (НСХ) преобразования и класс допуска по ГОСТ Р 8.585-2001: - для ТХАс-2088 - для ТХКс-2088	(К), кл. допуска 1; 2 (L), кл. допуска 2
Максимальные диапазоны измерений температуры1), °C: - для ТХАс-2088 - для ТХКс-2088	от -40 до +1200 от -40 до +600
Пределы допускаемых отклонений ТЭДС, At, от НСХ в температурном эквиваленте по ГОСТ Р 8.585-2001, °C: - для термопреобразователей ТХАс-2088 (К) класс допуска 1 - в диапазоне температур от -40 °C до +375 °C включ. - в диапазоне температур св +375 °C до +1200 °C	±1,5 ±0,004-t
- для термопреобразователей ТХАс-2088 (К) класс допуска 2 - в диапазоне температур от -40 °C до +333 °C включ. - в диапазоне температур св. +333 °C до +1200°C.	±2,5 ±0,0075^t
- для термопреобразователей ТХКс-2088 (L) класс допуска 2 - в диапазоне температур от -40 °C до +360 °C включ. - в диапазоне температур св +360 °C до +600 °C	±2,5 ±(0,7+0,005-t),
	где t - температура измеряемой среды, °C
Пределы допускаемой абсолютной погрешности измерений температуры при выпуске из производства, °C	±1,3-At
Пределы допускаемых отклонений ТЭДС от индивидуальной статистической характеристики (ИСХ) в температурном эквиваленте (с доверительной вероятностью 0,95) в диапазоне измерений температуры от 0 до +400 °C, °C	±0,5
Примечание: 1) - конкретный диапазон измерений температуры указан в паспорте
Таблица 3 - Основные технические характеристики
Наименование характеристики	Обозначение
Показатель тепловой инерции, с1)	от 0,5 до 50
Диаметр монтажной части (стальной трубы), мм 1)	от 1,5 до 20
Длина монтажной части, мм 2), не более	30000
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при 35 °C, %, не более	-50 до +60 98
Масса1), кг, не более	0,93
Средний срок службы, лет, не менее	15

Примечания

• ¹⁾ - конкретное значение указано в паспорте и зависит от заказа

• ²⁾ - длина монтажной части зависит от заказанной спецификации, формируемой конкретным потребителем

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Преобразователи термоэлектрические 1)	ТХАс-2088; ТХКс-2088	1 шт.
Паспорт	КПЛШ.405221.001 ПС	1 экз.
Руководство по эксплуатации	КПЛШ.405221.001 РЭ	1 экз.
Примечание: 1) - в зависимости от заказа

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа КПЛШ.405221.001 РЭ «Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ТУ 4211-004-12296299-94 Преобразователи термоэлектрические типа ТХАс-2088, ТХКс-2088. Технические условия.

Изготовитель

Общество с ограниченной ответственностью научно-производственная фирма «Сенсорика» (ООО НПФ «Сенсорика»)

ИНН 6660076367

Юридический адрес: 620075,  620075, Свердловская обл., г. Екатеринбург,

ул. Первомайская, д. 76, помещ. 144

E-mail: mail@sensorika.ru

Web-сайт: www.sensorica.ru

Телефон (факс): (343) 287-00-80

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП» ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

---
