Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» декабря 2020 г. № 1985
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теодолиты 3Т2КП, 3Т2КА, 3Т5КП
Назначение средства измеренийТеодолиты 3Т2КП, 3Т2КА, 3Т5КП (далее по тексту - теодолиты) предназначены для измерения горизонтальных и вертикальных углов (зенитных расстояний), магнитных азимутов и наклонных расстояний по нитяному дальномеру (3Т2КП, 3Т5КП), а также при использовании светодальномеров, установленных на приборе вместо ручки.
Описание средства измеренийТеодолиты 3Т2КП, 3Т2КА сконструированы по модульному принципу. Отсчетная система вертикального круга смонтирована на одной плате в виде отсчетного модуля, что обеспечивает удобство сборки, юстировки и ремонта теодолита. Отсчетные устройства позволяют брать отсчет с противоположных сторон угломерных кругов, что исключает влияние эксцентриситета на результат измерения. Теодолит 3Т2КА имеет автоколлимационную зрительную трубу.
Теодолит 3Т5КП относится к оптическим шкаловым теодолитам технической точности с самоустанавливающимся компенсатором вертикального круга. Благодаря секторной оцифровке вертикального круга и устройству автоматического изменения знаков отсчеты по величине и знаку соответствуют измеренному вертикальному углу без дополнительных вычислений независимо от того, при каком положении теодолита (круг слева или справа) проводилось измерение.
Теодолит снабжен устройством для точной установки отсчета по горизонтальному кругу.
Круг-искатель направлений позволяет быстро установить теодолиты по заданному направлению.
Схема пломбирования теодолита 3Т2КП (3Т2КА, 3Т5КП) от несанкционированного доступа:

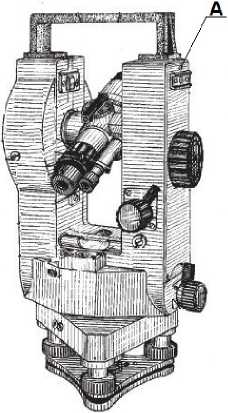

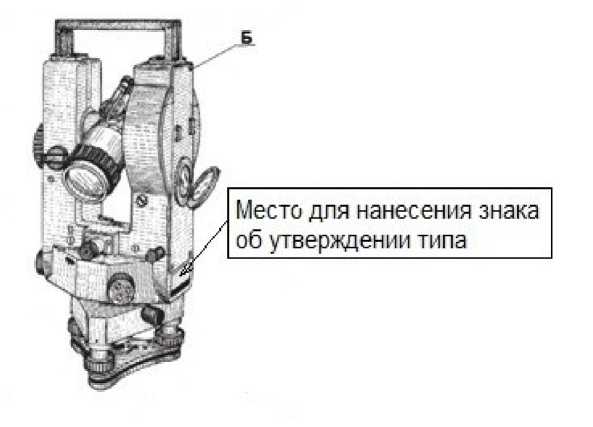

Рисунок 1 - Теодолит 3Т2КП (вид слева, справа)
Для предотвращения несанкционированного доступа к внутренним частям теодолита 3Т2КП (3Т2КА, 3Т5КП) при выпуске из производства пломбируют винты «А» и «Б» боковых крышек, а также футляры с уложенными частями комплекта.
Знак поверки наносится на свидетельство о поверке.

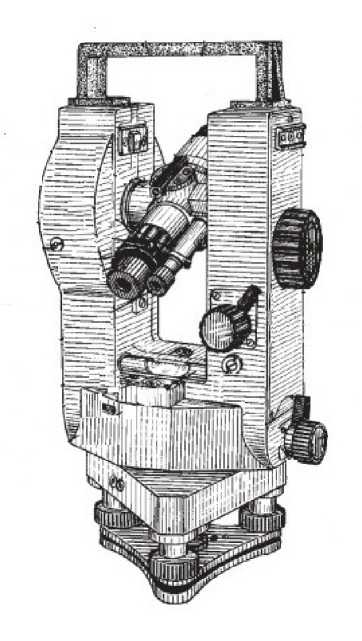

Рисунок 2 - Общий вид теодолита 3Т2КП

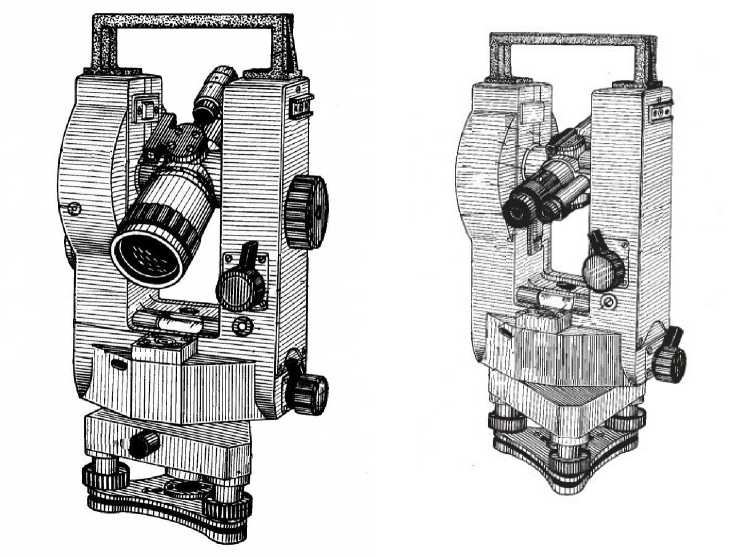

Рисунок 3 - Общий вид теодолита 3Т2КА
Рисунок 4 - Общий вид теодолита 3Т5КП
Метрологические и технические характеристикиТаблица 1
|
Наименование параметра |
Значение параметра |
|
Допустимая средняя квадратическая погрешность измерения одним приемом теодолита 3Т5КП: - горизонтального угла, не более |
5" |
|
- вертикального угла или зенитного расстояния, не более |
5" * |
|
Допустимая средняя квадратическая погрешность измерения одним приемом теодолитов 3Т2КП, 3Т2КА: - горизонтального угла, не более |
2" |
|
- зенитного расстояния |
2,4" |
|
Диапазон измерения углов: - горизонтальных |
от 0 до 360° |
|
- вертикальных |
от - 55 до + 60° |
|
- зенитных расстояний |
от 145 до 30° |
Продолжение Таблицы 1
|
Наименование параметра |
Значение параметра |
|
Зрительная труба: | |
|
- изображение |
прямое |
|
- увеличение |
(30 ±1,5)х |
|
1° 35' ± 10' |
|
- без линзовой насадки |
1,5 |
|
- с линзовой насадкой |
0,9 |
|
- коэффициент нитяного дальномера (для теодолитов 3Т2КП, 3Т5КП) |
100 + 0,5 |
|
- наружный диаметр оправы объектива, мм |
48 |
|
Отсчетное устройство 3Т5КП: - цена деления лимбов |
1° |
|
- цена деления шкалы микроскопа |
1' |
|
- цена деления круга-искателя |
10° |
|
- диапазон работы компенсатора при вертикальном круге |
± 4' |
|
систематическая погрешность компенсации на 1' наклона |
1,5" |
|
Отсчетное устройство 3Т2КП, 3Т2КА: - цена деления лимбов |
20' |
|
- цена деления шкалы микроскопа |
1" |
|
- цена деления круга-искателя |
10° |
|
- диапазон работы компенсатора при вертикальном круге |
± 3' |
|
- систематическая погрешность компенсации на 1' наклона |
0,8" |
|
Цена деления уровня: - цилиндрического (3Т5КП) |
30" |
|
- цилиндрического (3Т2КП, 3Т2КА) |
15" |
|
- круглого |
5' |
|
Оптический центрир: - изображение |
прямое |
|
- увеличение |
2,5х |
|
- угловое поле |
4°30' |
|
- пределы визирования, м |
от 0,6 до от |
|
Масса, кг, не более: - теодолита 3Т2КП, 3Т2КА |
4,0 |
|
- теодолита 3Т5КП |
3,7 |
|
- подставки |
0,7 |
|
Габаритные размеры, мм, не более: - теодолита с подставкой (при среднем положении подъемных вин- |
345x183x123 |
|
тов) | |
|
- футляра |
470x240x210 |
|
Рабочий диапазон температуры окружающего воздуха, °С |
от - 40 до + 50 |
|
Срок службы, лет, не менее |
6 |
|
Примечание: * - после введения поправки на влияние |
эксцентриситета |
|
вертикального круга. |
наносится фотолитографическим способом на табличку, расположенный на поверхности боковой крышки теодолита и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 2
|
Наименование составных частей |
Количество, шт | ||
|
3Т2КП |
3Т2КА |
3Т5КП | |
|
Теодолит 3Т2КП-сб1 |
1 | ||
|
3Т2КА-сб1 3Т5КП-сб1 |
1 |
1 | |
|
Подставка Т2-сб16-02 |
1 |
1 | |
|
Ф42.14.605-01 |
1 | ||
|
Футляр 3Т2КП-сб10-40 |
1 |
1 |
1 |
|
Комплект инструмента и принад- | |||
|
лежностей: | |||
|
- Отвертка большая |
1 |
1 |
1 |
|
- Отвертка малая |
1 |
1 |
1 |
|
- Шпилька большая |
1 |
1 |
1 |
|
- Шпилька малая |
1 |
1 |
1 |
|
- Ключ юстировочный |
1 |
1 |
1 |
|
Паспорт 3Т2КП-сб0 ПС |
1 | ||
|
3Т2КА-сб0 ПС 3Т5КП-сб0 ПС |
1 |
1 | |
|
Чехол для теодолита |
1* |
1 |
1* |
|
Насадка линзовая на объектив |
1* |
1 |
1* |
|
Бленда |
1* |
1 |
1* |
|
Вешка |
1* |
1* |
1* |
|
Насадки окулярные: - на зрительную трубу | |||
|
(с нейтральным светофильтром) |
1* |
1 |
1* |
|
- на микроскоп |
1* |
1 |
1* |
|
Ориентир-буссоль |
1* |
- |
1* |
|
Фонарь электроосвещения |
1* |
1 |
- |
|
Шнур с вилками |
1* |
1 |
- |
|
Аккумулятор в футляре |
1* |
1 |
- |
|
Чехол для аккумулятора |
1* |
1 |
- |
|
Зеркало |
- |
1 |
- |
|
Лампа МН 2,5-04 |
3* |
3 |
- |
|
* По заказу потребителя | |||
осуществляется в соответствии с разделами 11 «Методы и средства поверки» в составе паспортов 3Т2КП-сб0 ПС, 3Т2КА-сб0 ПС и 3Т5КП-сб0 ПС, согласованным с ФБУ «УРАЛТЕСТ» в декабре 2015 г.
Основные средства поверки:
- коллиматор универсальный УК1, ТУ 4484-078-07539541-2004.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийМетодика измерений Теодолитом 3Т2КП приведена в паспорте на теодолит 3Т2КП-сб0 ПС. Методика измерений Теодолитом 3Т2КА приведена в паспорте на теодолит 3Т2КА-сб0 ПС. Методика измерений Теодолитом 3Т5КП приведена в паспорте на теодолит 3Т5КП-сб0 ПС.
Нормативные и технические документы, устанавливающие требования к теодолитам 3Т2КП, 3Т2КА, 3Т5КП:ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
ГОСТ 10529-96 «Теодолиты. Общие технические условия»;
ТУ 3-3.2076-88 «Теодолиты 3Т2КП, 3Т2КА, 3Т5КП. Технические условия».
ИзготовительАкционерное общество «Производственное объединение «Уральский оптико-механический завод» имени Э.С. Яламова» (АО «ПО «УОМЗ»),
ИНН: 6672315362
Россия, 620100, г. Екатеринбург, ул.Восточная, 33-б Телефон: +7 (343) 229-82-32, факс: +7 (343) 254-81-08
E-mail: trank@uomz.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ») 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: +7 (343) 236-30-15, факс: +7 (343) 350-40-81; E-mail: uraltest@uraltest.ru
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-08 от 21.10.2013.
