МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

12 мая 2026 г.

898

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/ \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и метрологии

Приказ Росстандарта №898 от 12.05.2026, https://oei-analitika.ru

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

Е.Р. Лазаренко



УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 12 »    мая     2026 г. №   898

Лист № 1 Регистрационный № 60560-15                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные Vx Spectra Назначение средства измерений

Расходомеры многофазные Vx Spectra (далее - расходомеры) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, нефти и воды, а также объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока, для измерения объемного расхода и объема природного и попутного нефтяного газа при добыче, подготовке и транспортировке газа.

Описание средства измерений

Расходомеры изготавливаются в следующих модификациях: Vx Spectra и Vx Spectra Снегирь. Модификацию Vx Spectra Снегирь выпускает только изготовители АО «ТОЭЗ ГП» и АО «ОЗНА - Измерительные системы».

Принцип действия расходомеров основан на использовании комбинации трубы Вентури и гамма-измерителя фракций. При прохождении потока в трубе Вентури возникает перепад давления, что позволяет измерять полный массовый и объемный расход потока, а гамма-измеритель фракций предоставляет данные о соотношении фракций нефти (или конденсата), газа и воды. Характерной особенностью расходомеров является анализ полного спектра излучения при определении фракционного состава. Общий вид расходомеров приведен на рисунке 1.

Расходомеры состоят из следующих основных элементов: труба Вентури, средства измерений давления, температуры и перепада давления, гамма-источник с защитой от несанкционированного доступа и гамма-детектор, вычислительный компьютер с защитой от несанкционированного доступа к данным и настройке оборудования. Опционально расходомеры могут быть оснащены измерителем солености, диэлектрической проницаемости и проводимости воды в многофазном потоке AquaWatcher.

Вычислительный компьютер расходомеров производит расчет расхода фаз смеси (нефти, газа и воды) на основе специально разработанной комплексной (гидродинамической, термодинамической и ядерной) физической модели, учитывающей особенности многофазного потока, включая присущую ему нестабильность.

Для регистрации накопленных за определенный интервал времени значений массы скважинной жидкости, нефти и воды, а также объема газа расходомеры имеют функцию измерения интервалов времени.

Заводской номер расходомера указывается в паспорте типографским способом и на маркировочной табличке методом лазерной маркировки или аппликацией. Формат нанесения заводского номера - буквенно-цифровой. Маркировочная табличка закрепляется на корпусе расходомера.

Приказ Росстандарта №898 от 12.05.2026, https://oei-analitika.ru

а) б)

Приказ Росстандарта №898 от 12.05.2026, https://oei-analitika.ru

в) г)

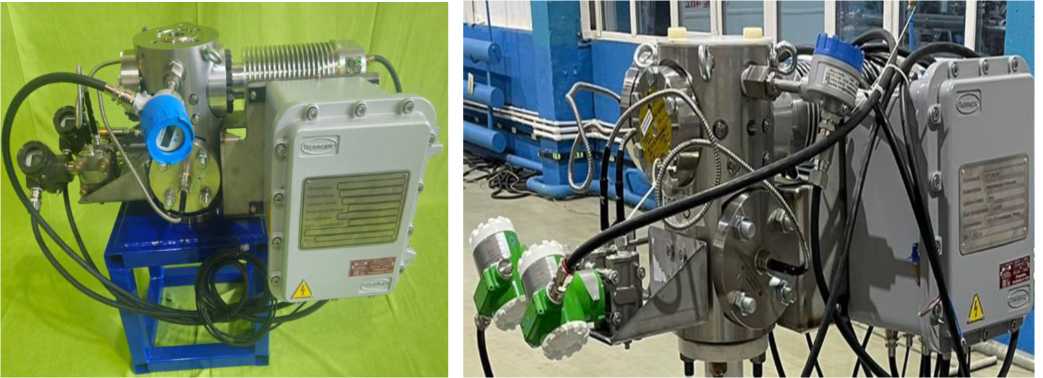

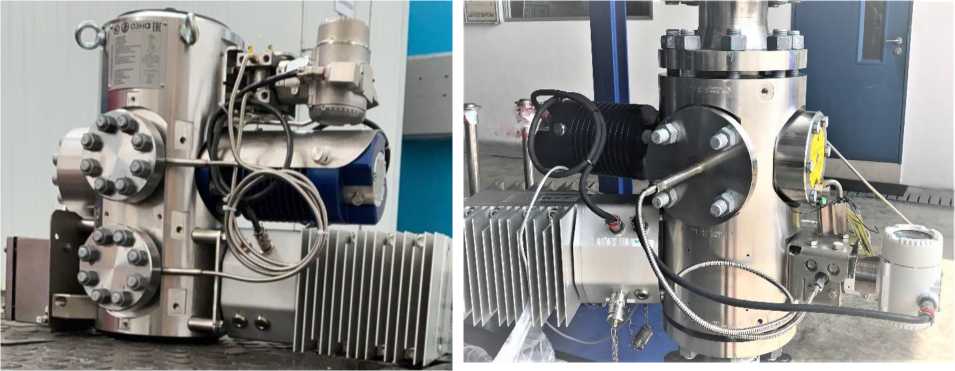

Рисунок 1 - Общий вид расходомеров: а) Vx Spectra, б), в), г) Vx Spectra Снегирь

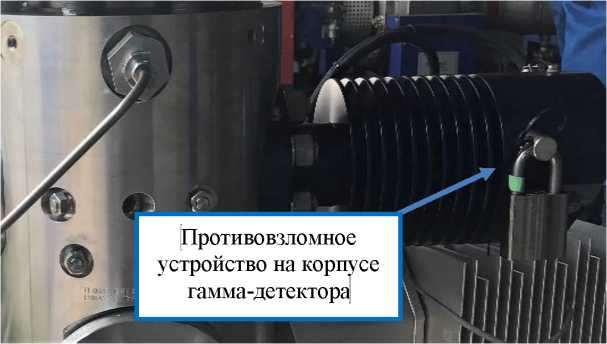

Корпус радиоактивного источника и гамма-детектора с целью защиты от несанкционированного доступа, дополнительно оснащены противовзломными устройствами с замком (рисунок 2).

Приказ Росстандарта №898 от 12.05.2026, https://oei-analitika.ru

Противовзломное устройство на корпусе гамма-детектора.

Приказ Росстандарта №898 от 12.05.2026, https://oei-analitika.ru

Противовзломное устройство на корпусе радиоактивного источника

С pJPM^SNO isotqJeQ ^Е DISASSEMBLED j L U’r-----< -•         ( Z

~ i ) 7 '•     I              ’

Рисунок 2 - Расположение противовзломных устройств в расходомерах модификации Vx Spectra

Приказ Росстандарта №898 от 12.05.2026, https://oei-analitika.ru

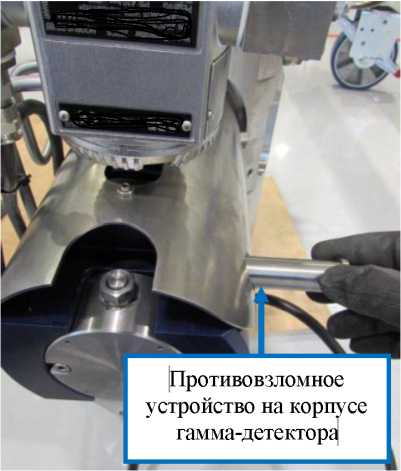

Противовзломное устройство на корпусе гамма-детектора

Приказ Росстандарта №898 от 12.05.2026, https://oei-analitika.ru

Рисунок 3 - Расположение противовзломных устройств в расходомерах модификации Vx Spectra Снегирь

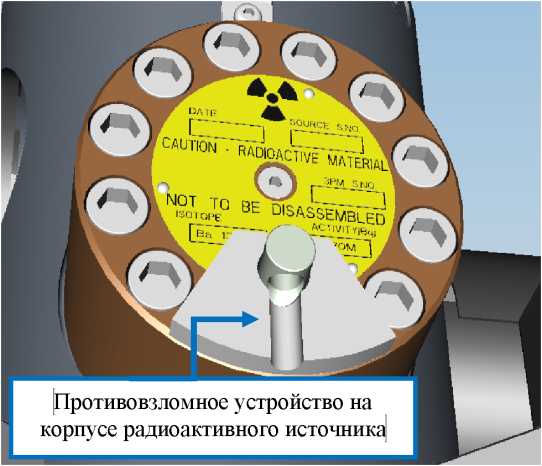

Противовзломное устройство на корпусе радиоактивного источника

Программное обеспечение

Программное обеспечение (ПО) расходомеров состоит из двух основных частей: ПО DAFC (вычислительного компьютера) или SAFC (вычислительный компьютер, устанавливаемый в удаленной невзрывоопасной зоне) и ПО PC (обслуживающего компьютера).

ПО DAFC или SAFC (метрологически значимое ПО).

ПО DAFC или SAFC обеспечивает сбор данных от гамма-детектора и многопараметрического датчика, расчеты по математической модели расходомеров и ответы на запросы PC через коммуникационный протокол Modbus.

Обработанные данные о потоке обновляются каждые 10 секунд (предварительные данные поступают каждую секунду) и хранятся в DAFC или SAFC, готовые для считывания обслуживающим компьютером через Ethernet TCP/IP Modbus или RS485 Modbus.

К данным, которые могут быть получены через Modbus, относятся:

  • 1) фазовые концентрации при рабочих условиях;

  • 2) мгновенные и средние значения общего массового расхода, объемного и массового расходов воды, нефти и газа в рабочих и стандартных условиях;

  • 3) мгновенные и средние значения отношения вода/жидкость (WLR), объемной доли газа в рабочих условиях (GVF), газового фактора (GOR), содержания воды и осажденных примесей (BSW);

  • 4) накопленные значения массы и объема нефти, воды и газа.

ПО PC (метрологически незначимое ПО).

Обслуживающий компьютер соединен с DAFC или SAFC, что позволяет оператору получать данные от DAFC или SAFC. Обслуживающий компьютер выполняет следующие основные функции:

  • - обеспечивает пользователю интерфейс с расходомером в процессе настройки и рабочих измерений;

  • - поиск и представление измеренных и рассчитанных величин из DAFC или SAFC;

  • - хранение базовых параметров и конфигурации;

  • - хранение данных;

  • - наглядное представление результатов мониторинга потока и анализа тенденций. Идентификационные данные ПО приведены в таблице 1.

Т а б л и ц а 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DAFC МК4 или SAFC МК4

Номер версии (идентификационный номер)

Не ниже 4.5

Цифровой идентификатор ПО

Не применяется

Недопустимое влияние на метрологически значимое ПО расходомеров через каналы связи отсутствует. ПО расходомеров не оказывает влияния на метрологические характеристики расходомеров.

Защита ПО расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Метрологические и технические характеристики

Основные метрологические характеристики расходомеров приведены в таблице 2. Основные технические характеристики расходомеров и параметры измеряемой среды приведены в таблице 3, показатели надежности в таблице 4.

Т а б л и ц а 2 - Метрологические характеристики расходомеров

Наименование характеристики

Значение

Массовый расход скважинной жидкости, т/ч*

от 0,01 до 662,4

Объемный расход газа в рабочих условиях в составе многофазного потока, м3/ч*

от 0,1 до 2950,0

Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости, %

± 2,5

Пределы допускаемой относительной погрешности измерений объема и объемного расхода газа, приведенного к стандартным условиям, в составе многофазного потока, %:

± 5,0

П Продолжение таблицы 2

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, при содержании воды (в объемных долях), %:

  • - от 0 до 70 %

  • - от 70 до 95 %

  • - свыше 95 %

± 6,0

± 15,0

не нормируется

Примечание: * Диапазон измерений приведен для всей линейки расходомеров. Детальная информация по диапазону работы и оптимальному режиму эксплуатации для каждого типоразмера приведена в руководстве по эксплуатации.

Т а б л и ц а 3 - Основные технические характеристики расходомеров и параметры измеряемой среды

Наименование характеристики

Значение

Рабочая среда

Нефтегазоводяная или газоконденсатная смесь, нефть, сырая нефть, попутный газ, природный газ

Модификация

Vx Spectra

Vx Spectra Снегирь3)

Типоразмеры

Vx 19; Vx 29; Vx 40; Vx 65;

Vx 88

Vx 19R; Vx 29R; Vx 40R;

Vx 65R; Vx 88R

Объемное содержание воды в потоке (WLR), %:

от 0 до 100 включ.

Объемное содержание свободного газа в потоке (GVF), %:

от 0 до 100 включ.

Давление рабочей среды, МПа, не более

34,5

6,33)

Температура рабочей среды, °С

от -46 до +121

от -40 до +90

Температура окружающей среды, °С

от -40 до +85

от -40 до +45

Вязкость дегазированной жидкой фазы, мПа^с

от 0,1 до 30000 1’ 2)

от 0,1 до 30000 1’ 2)

Потребляемая мощность, Вт

30

Напряжение питания постоянного тока, В

24

Примечания:

  • 1) Рекомендуемый диапазон значений вязкости жидкости в рабочих условиях не более 2000 мПа^с.

  • 2) Возможно измерение жидкости более высокой вязкости, при условии проведения специальной калибровки;

  • 3) Модификация Vx Spectra Снегирь может выпускаться в исполнении (RH) с рабочим давлением 16,0 МПа

Т а б л и ц а 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

131400

Срок службы, лет, не менее

35 1)

1) Срок службы может быть увеличен при регулярном техническом обслуживании.

Знак утверждения типа

наносится на металлическую табличку, укрепленную на корпусе расходомера, методом лазерной маркировки или аппликацией, и/или типографским или иным способом на титульных листах руководства по эксплуатации и паспорта.

Комплектность средства измерений Комплектность поставки расходомера соответствует таблице 5.

а б л и ц а 5 - Комплектность поставки расходомера

Наименование

Обозначение

Расходомер многофазный Vx Spectra

-

Источник гамма - излучения

-

Программное обеспечение

-

Расходомеры многофазные Vx Spectra. Руководство по эксплуатации (для модификаций Vx Spectra и Vx Spectra Снегирь) / Расходомеры многофазные ВиИкс Спектра Снегирь®. Руководство по эксплуатации (для модификаций Vx Spectra Снегирь)

УМ.00.00.00.001 РЭ/

12.499-00.000 РЭ

Паспорт

-

Сведения о методиках (методах) измерений

приведены в разделах «Описание и работа», «Процедура реперных измерений для пустой трубы», «Процедура определения массовых коэффициентов затуханий» документов УМ.00.00.00.001 РЭ «Расходомеры многофазные Vx Spectra. Руководство по эксплуатации» для модификаций Vx Spectra и Vx Spectra Снегирь; 12.499-00.000 РЭ «Расходомеры многофазные ВиИкс Спектра Снегирь®. Руководство по эксплуатации» для модификаций Vx Spectra Снегирь.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5)

ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества нефтегазоводяной смеси и ее компонентов. Общие метрологические и технические требования» (п. 6.2)

ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»

ЛПС 01-09-2023 «Локальная поверочная схема для средств измерений массы и объема жидкости и газа в многофазном потоке, массового и объемного расходов жидкости и газа в многофазном потоке, объемной доли жидкости и газа в многофазном потоке» с Изменением № 2

ТУ 4213-010-64156863-2015 «Расходомеры многофазные Vx Spectra. Технические условия»

Техническая документация фирмы «Schlumberger Oilfield (S) Pte Ltd», Сингапур.

Изготовители

Фирма «Schlumberger Oilfield (S) Pte Ltd», Сингапур

Адрес: 1 Phillip street #03-01, 048692, Сингапур

Тел.: +65 6335 7000

Акционерное общество «ОЗНА-Измерительные системы»

(АО «ОЗНА - Измерительные системы»)

ИНН 0265037983

Адрес: 452606, Российская Федерация, Республика Башкортостан, г. Октябрьский, ул. Северная, зд. 60

Тел.: +7 (34767) 7-01-03

Акционерное общество «Тюменский Опытно-Экспериментальный Завод Геофизического Приборостроения»

(АО «ТОЭЗ ГП»)

ИНН 7202077834

Адрес: 625031, Тюменская обл., г. Тюмень, ул. Дружбы, д. 124

Тел.: +7 (3452) 47 16 57

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ВНИИР -филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU 310592



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    мая       2026 г. № 898

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Расходомеры многофазные

Vx Spectra

Модификация Vx Spectra Снегирь зав. №№ 12.49900.100 EPS-1, 12.499-00.100 EPS-2, 12.49900.100 EPS-3, 12.499-00.100 EPS-4, 12.49900.100 EPS-5, 12.499-00.100 EPS-6, 12.49900.100 EPS-7, 12.499-00.100 EPS-8, 12.49900.100 EPS-9, 12.499-00.100 EPS-10, 12.418

10.100 Exp-4,

60560-15

МП 012-9-2014,

МП 0212-9-2014 с изменением

№1

МП 1769-9

2025 для вновь изготавливаемых средств измерений в дополнение к

МП 012-92014, МП 0212-9-2014 с изменением №1

19.02.

2026

Общества с ограниченной ответственностью «Технологичекая Компания Шлюмберже» (ООО «Технологическая Компания Шлюмберже», г. Тюмень

ВНИИР-

филиал ФГУП «ВНИИМ

им. Д.И. Менделеева» , г. Казань

12.418-10.100

Ехр-6, 12.418-

  • 10.100 Ехр-7,

OZ 12.499-

20.100 EPS-11,

OZ 12.499-

20.100 EPS-12,

OZ 12.499-

20.100 EPS-13,

OZ 12.499-

20.100 EPS-14,

OZ 12.499-

20.100 EPS-15,

OZ 12.499-

20.100 EPS-16,

OZ 12.499-

20.100 EPS-17,

OZ 12.499-

  • 20.100 EPS-18

2.

Системы мониторинга аналитические газоизмерительные

АГИС-М

515.001.01,

808.02.07,

2198.656.17,

2234.001.09,

2238.006.58,

2255.001.32,

2297.001.29

90587-23

Общество с ограниченной ответственностью «ЭльГаз» (ООО «ЭльГаз»), г. Москва

2253.001.37 МП

МП-1038-2025 для вновь изготавливаемых средств измерений в дополнение к 2253.001.37 МП

10.10.

2025

Общество с ограниченной ответственностью «ЭльГаз» (ООО «ЭльГаз»), г. Москва

ООО «ПРОММА

ШТЕСТ Метрология» , Московская обл., г. Чехов



УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    мая     2026 г. №   898

Лист № 1 Регистрационный № 90587-23                                        Всего листов 32

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы мониторинга аналитические газоизмерительные АГИС-М Назначение средства измерений

Системы мониторинга аналитические газоизмерительные АГИС-М (далее - системы АГИС-М) предназначены для непрерывного измерения концентраций взрывоопасных газов и паров горючих жидкостей (в том числе паров нефтепродуктов) в местах их возможных появлений, объёмной доли и массовой концентрации токсичных газов, кислорода в воздухе рабочей зоны или технологических газовых средах, на территориях промышленных объектов в качестве постов дистанционного контроля, с последующей обработкой, передачей, отображением и хранением измерительной информации, сигнализацией превышения установленных пороговых значений и выполнения заложенных алгоритмов управления.

Описание средства измерений

Системы АГИС-М представляют собой многоканальные измерительные системы, сконфигурированные в соответствии с требованиями проектной документации на конкретный промышленный объект.

Системы АГИС-М комплектуются первичными измерительными преобразователями с сенсорами следующих типов:

  • - термокаталитический (ТК), принцип действия которого основан на термохимической реакции горючих газов с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;

  • - оптический (ИК), принцип действия которого основан на избирательном поглощении газами энергии в инфракрасной области спектра;

  • - электрохимический (ЭХ), принцип действия которого основан на возникновении ЭДС на электродах сенсора при химической реакции с определяемыми газами;

  • - фотоионизационный (ФИ), принцип действия которого основан на УФ ионизации аналита с измерением тока ионизированных ионов.

Принцип действия системы АГИС-М основан на измерении блоками первичных измерительных преобразователей (далее - БПП) содержания детектируемых газов, преобразовании величин в унифицированные выходные сигналы с дальнейшей их обработкой и реализации измерительных, вычислительных, логических операций на базе аппаратно-программного комплекса АГИС-М (далее - БВП), которые при соединении образуют ряд измерительных каналов (далее - ИК). ИК системы выполняет законченную функцию от измерения содержания определяемого компонента до отображения результатов измерений на графической панели оператора. При построении аналоговых ИК системы используются БПП (см.таблицу № 1) с универсальным токовым выходом от 4 до 20 мА и соответствующие аналоговые модули ввода в составе системы АГИС-М. При построении системы АГИС-М с использованием цифровых каналов связи с БПП по RS-485 используется БПП с цифровым выходом RS-485 и соответствующие цифровые модули ввода в составе системы АГИС-М.

Перечень БПП, применяемых в составе системы АГИС-М в зависимости от конфигурации, приведён в таблице 1.

Таблица 1 - Перечень БПП, применяемых в составе системы АГИС-М в зависимости от конфигурации________________________________________________________________

№п.п.

Наименование, модель

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

1

Газоанализаторы «ЭЛЬГАЗ-500»

88099-23

2

Газоанализаторы ЭЛЬГАЗ-300

90206-23

Состав аппаратно-программного комплекса системы АГИС-М конфигурируется в зависимости от требований технического задания и приведён в таблице 2.

Таблица 2 - Состав аппаратно-программного комплекса системы АГИС-М в зависимости от конфигурации________________________________________________________________

№п.п.

Наименование, модель

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

1

Регистраторы видеографические

ЭЛМЕТРО-ВиЭР-104К

49921-12

2

Модули ввода-вывода ЭЛМЕТРО-МВВ

61628-15

3

Контроллеры СН-1 "СОНЕТ"

24910-13

4

Устройства программного управления "TREI-5B"

31404-08

5

Контроллеры САТЕЛЛИТ

85223-22

6

Модули аналогового ввода МВ210-101

76920-19

7

Контроллеры логические программируемые ПЛК 200

84822-22

8

Контроллеры многофункциональные МФК1500

87007-22

Исполнение систем АГИС-М, в зависимости от требований технического задания на систему АГИС-М, определяется конфигурацией и количеством аналоговых и цифровых ИК.

В зависимости от конфигурации системы АГИС-М в состав могут входить вспомогательные блоки, обеспечивающие дополнительные функциональные характеристики, которые не связаны непосредственно с измерениями (ИБП, исполнительные устройства и т.д.).

Заводской номер систем АГИС-М, нанесенный термотрансферным методом, отображается на несъемном пленочном шильдике. Заводской номер систем АГИС-М имеет цифровое обозначение. Шильдик фиксируется вдоль поверхности основания корпуса систем АГИС-М и доступен для обзора.

Конструктивно системы АГИС-М выполнены в виде напольного (навесного) шкафа (шкафов) с установленными внутри на DIN-рейках составными частями (модулями), элементами индикации и управления на передней панели. Общий вид системы АГИС-М представлен на рисунке 1. Возможно изготовление систем АГИС-М в минимальной и максимальной комплектации. Минимальная и максимальная комплектация систем АГИС-М различаются габаритными размерами, массой и потребляемой мощностью. Возможно изготовление систем АГИС-М как со встроенным экраном (рисунок 1 б и 1 г), так и без встроенного экрана (рисунок 1 а и 1 в). Для систем АГИС-М без экрана просмотр информации возможен через персональный компьютер.

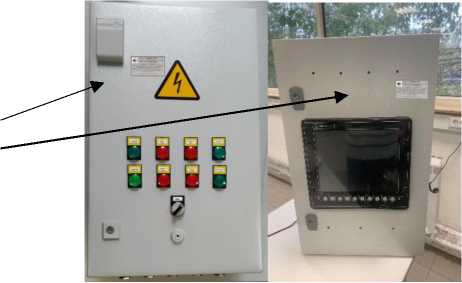

Место нанесения шильдика с заводским номером и знаком утверждения типа

Приказ Росстандарта №898 от 12.05.2026, https://oei-analitika.ru

а) в максимальной комплектации без дисплея

б) в максимальной комплектации

с дисплеем

Место нанесения шильдика с заводским номером и знаком утверждения типа

Приказ Росстандарта №898 от 12.05.2026, https://oei-analitika.ru

в) в минимальной комплектации без дисплея г) в минимальной комплектации с дисплеем

Рисунок 1 - Общий вид системы АГИС-М

Система АГИС-М производит приём сигналов от БПП, имеющих аналоговый (токовый от 4 до 20 мА) или цифровой выходы (RS-485), и обработку измеряемых данных. Также система АГИС-М обеспечивает:

  • - обработку и отображение измеряемых БПП концентраций определяемого компонента на встроенном экране;

  • - передачу информации в системы управления верхнего уровня по каналам передачи данных;

  • - формирование команд для управления исполнительными устройствами системы промышленной безопасности;

  • - регистрацию и архивирование сообщений;

  • - диагностику и общее управление системы.

БПП устанавливаются в зоне измерения концентрации определяемых компонентов и подключаются к БВП системы АГИС-М.

Пломбирование систем АГИС-М не предусмотрено.

Нанесение знака поверки на корпус системы АГИС-М не предусмотрено.

  • - встроенное ПО применяемых контроллеров обеспечивает сбор и обработку измерительной информации, полученной от БПП.

  • - встроенное ПО MasterScada обеспечивает взаимодействие составных частей системы АГИС-М.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Влияние встроенного ПО учтено при нормировании метрологических характеристик системы АГИС-М.

Идентификационные данные ПО систем АГИС-М приведены в таблицах 3, 3а, 3б, 3в, 3г, 3д, 3е, 3ж, 3и, 3к, 3л.

Таблица 3 - Идентификационные данные встроенного ПО MasterScada

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MasterScada

Номер версии (идентификационный номер) ПО

3.ХХ1}

1) «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9.

Таблица 3а - Идентификационные данные ПО в зависимости от конфигурации системы (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 49921-12)____________________________________________________________

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Recorder FW

Номер версии (идентификационный номер) ПО

2.00

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

C82EA63D

Алгоритм вычисления цифрового идентификатора

CRC32

Таблица 3б - Идентификационные данные ПО в зависимости от конфигурации системы (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 61628-15)____________________________________________________________

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

1.3

Цифровой идентификатор ПО

2F30D28E

Значения

СН-

СН-

СН-

АВВ-

СН-

АВВ-

СН-

АВВ-

СН-АВВ-

СН-АВВ-

СН-АВВ-

СН-АВВ-

СН-АВВ-

Идентифи-

АВ-4-

АВ-4-

4-20

4-ТП-

4-10

4-ТП-

4 -20

4-

8-20

8-10

кационные

20 мА

TZ\7TT

10 В

мА-1

1

В-1

2

FC

Р500

мА-1

В-1

данные

КУН

КУН

КУН

КУН

КУН

КУН

КУН

КУН

КУН

КУН

(признаки)

И.467

/1^0 п

И.467

/1^0 п

И.467

И.467

И.467

И.467

И.467

И.467

И.

И.467

439.0

439.0

439.0

439.0

439.0

439.0

439.0

439.0

46743

439.0

08

08-01

22

22-01

22-02

22-06

22-07

23

9.024

24-01

КУН

КУН

КУН

КУН

КУН

КУН

КУН

КУН

КУН

КУН

Идентифи-

И.505

И.505

И.505

И.505

И.505

И.505

И.505

И.505

И.505

И.505

кационное

100.0

100.0

100.0

100.0

100.0

100.0

100.0

100.0

100.0

100.0

наименова-

ние ПО

44-

44-

05-

06-

07-

18-

57-

08-

03-

04-

01.01

01.01

01.01

01.01

01.01

01.01

01.01

01.01

01.01

01.01

Номер вер-

сии (иден-

не

не

не

не

не

не

не

не

не

не

тификаци-

ниже

ниже

ниже

ниже

ниже

ниже

ниже

ниже

ниже

ниже

онный но-

1.0

1.0

1.1

1.1

1.0

1.0

1.0

1.0

1.0

1.0

мер) ПО

Цифровой

идентифи-

С148

С148

7201

7201

В955

7201

EF23

89EA

8EA2

A8C5

катор ПО

Таблица 3г - Идентификационные данные в зависимости от конфигурации системы (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 31404-08)____________________________________________________________

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FLOW _R_200

5

GOST_

30319_

2_2015

GOST

_3031 9_3_2

015

IF_97_

2012

MR_1

13_V

2

DS_CA

LC_20

15

Номер версии (идентификационный номер) ПО

1.0

1.0

1.0

1.0

1.0

1.0

Цифровой идентификатор ПО

8CCA

A4E8

5CD2

0EF3

E7FD

F2B0

Алгоритм вычисления контрольной суммы

CRC 16

Таблица 3д - Идентификационные данные в зависимости от конфигурации системы (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 85223-22)____________________________________________________________

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SatRLT

Номер версии (идентификационный номер) ПО

не ниже 5.1.х.х

Номер версии (идентификационный номер) ПО блоков ввода/вывода

не ниже 2.21.х.х

Цифровой идентификатор ПО

-

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО МК ПО factoryPacket MB210-

101 v0.15.4RU.hex

Номер версии (идентификационный номер) ПО

не ниже 0.15.4

Цифровой идентификатор ПО

-

Таблица 3ж - Идентификационные данные в зависимости от конфигурации системы (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 84822-22, контроллеров исполнений ПЛК200-04-Х)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО FlashSoft PLC200 v1.3.0309.1303

Номер версии (идентификационный номер) ПО, не ниже

1.3.0309.1303

Цифровой идентификатор ПО

-

Таблица 3и - Идентификационные данные в зависимости от конфигурации системы (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 84822-22, контроллеров исполнений ПЛК210-04-Х)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО FlashSoft PLC210 1.3.0309.1257

Номер версии (идентификационный номер) ПО, не ниже

1.3.0309.1257

Цифровой идентификатор ПО

-

Таблица 3к - Идентификационные данные в зависимости от конфигурации системы (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 87007-22, модулей контроллеров МФК1500 (часть 1))______________________

Идентификационные данные

Тип модуля(

обозначение модуля в ВПО)

AI4 (CAI04),

AI8 (CAI08), AIX8 (CAX08), AIX16 (CAX08MAX 08)

AIG8 (CAG0

8), AIG16 (CAG0 8MAG

08)

AI8H (CAH08), AI16H (CAH08MAH 08), AOC4H (CAW04)

AOC2

(CAO02),

AOC4 (CAO04)

LIG4 (CLG04),

LIG8 (CLG08, LIG16 (CLG08-MLG08)

Идентификационные данные (признаки)

-

-

-

-

-

Идентификационное наименование ПО

-

-

-

-

-

Номер версии, не ниже

5.0

5.0;

0.1.0

5.0

5.0; 0.1.0

5.0; 0.1.0

Идентификационные данные

Тип модуля

^обозначение модуля в ВПО)

DI16 (CDI16), DI32 (CDI16MDI16), DIO32 (CDI16MDO16)

FP8

(CFP08)

FP1

(CFP01)

AIV4

(CAV04)

ADO24 (CAG08V

DO16)

PV2

(CPV02)

Идентификационные данные (признаки)

-

-

-

-

-

-

Идентификационное наименование ПО

-

-

-

-

-

-

Номер версии, не ниже

5.0; 0.1.0

5.0

5.0; 0.1.0

5.0

5.0; 0.1.0

6.5; 0.1.0

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики систем АГИС-М с газоанализаторами (БПП) «ЭЛЬГАЗ-500» с электрохимическими (ЭХ) сенсорами

Определяемый компонент

Диапазон измерений объемной доли, млн 1 (массовой концентрации, мг/м3), объемной доли, %

Пределы допускаемой основной погрешности

приведенной1:1, %

относительной,

%

Азота диоксид

(NO2)

от 0 до 20,0 (от 0 до 38,3)

от 0 до 3,0 включ. (от 0 до 5,74 включ.)

±20

-

св. 3,0 до 20,0 (св. 5,74 до 38,3)

-

±20

от 0 до 100 (от 0 до 191)

от 0 до 10,0 включ. (от 0 до 19,12 включ.)

±20

-

св. 10,0 до 100 (св. 19,12 до 191)

-

±20

Азота оксид (NO)

от 0 до 30,0 (от 0 до 37,4)

от 0 до 5,0 включ. (от 0 до 6,24 включ.)

±20

-

св. 5,0 до 30,0 (св. 6,24 до 37,4)

-

±20

от 0 до 300 (от 0 до 374)

от 0 до 30,0 включ. (от 0 до 37,4 включ.)

±20

-

св. 30,0 до 300 (св. 37,4 до 374)

-

±20

Определяемый ком

понент

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3), объемной доли, %

Пределы допускаемой основной погрешности

приведенной1), %

относительной,%

Аммиак

(NH3)

от 0 до 100 (от 0 до 70,8)

от 0 до 10,0 включ. (от 0 до 7,08 включ.)

±20

-

св. 10,0 до 100 (св. 7,08 до 70,8)

-

±20

от 0 до 300 (от 0 до 212)

от 0 до 30 включ. (от 0 до 21,2 включ.)

±15

-

св. 30 до 300 (св. 21,2 до 212)

-

±15

от 0 до 500 (от 0 до 354)

от 0 до 50 включ. (от 0 до 35,4 включ.)

±15

-

св. 50 до 500 (св. 35,4 до 354)

-

±15

от 0 до 1000 (от 0 до 708)

от 0 до 100 включ. (от 0 до 70,8 включ.)

±15

-

св. 100 до 1000 (св. 70,8 до 708)

-

±15

Водород (H2)

от 0 до 1000 (от 0 до 83,7)

от 0 до 100 включ. (от 0 до 8,38 включ.)

±10

-

св. 100 до 1000 (св. 8,38 до 83,7)

-

±10

от 0 до 20000 (от 0 до 1676)

от 0 до 1000 включ. (от 0 до 83,7 включ.)

±5

-

св. 1000 до 20000 (св. 83,7 до 1676)

-

±5

Водород фтористый (HF)

от 0 до 10,0 (от 0 до 8,31)

от 0 до 1,0 включ. (от 0 до 0,83 включ.)

±20

-

св. 1,0 до 10,0 (св. 0,83 до 8,31)

-

±20

Водород хлористый (HCl)

от 0 до 20,0 (от 0 до 30,3)

от 0 до 4,0 включ. (от 0 до 6,06 включ.)

±20

-

св. 4,0 до 20,0 (св. 6,06 до 30,3)

-

±20

Кислород

(O2)

от 0 до 5,0 %

от 0 до 1,0 % включ.

±5

-

св. 1,0 до 5,0 %

-

±5

от 0 до 30,0 %

от 0 до 1,0 % включ.

±5

-

св. 1,0 до 30 %

-

±5

от 0 до 100 %

от 0 до 10,0 % включ.

±5

-

св. 10 до 100 %

-

±5

Определяемый ком

понент

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3), объемной доли, %

Пределы допускаемой основной погрешности

приведенной1), %

относительной,%

Метанол

(CH3OH) (метиловый спирт)

от 0 до 20,0 (от 0 до 26,6)

от 0 до 4,0 включ. (от 0 до 5,34 включ.)

±20

-

св. 4,0 до 20,0 (св. 5,34 до 26,6)

-

±20

от 0 до 50 (от 0 до 66,6)

от 0 до 10,0 включ. (от 0 до 13,3 включ.)

±20

-

св. 10,0 до 50 (св. 13,3 до 66,6)

-

±20

от 0 до 100 (от 0 до 133)

от 0 до 10,0 включ. (от 0 до 13,3 включ.)

±20

-

св. 10,0 до 100 (св. 13,3 до 133)

-

±20

от 0 до 300 (от 0 до 399)

от 0 до 30 включ. (от 0 до 39,9 включ.)

±20

-

св. 30 до 300 (св. 39,9 до 399)

-

±20

от 0 до 1000 (от 0 до 1332)

от 0 до 100 включ. (от 0 до 133 включ.)

±20

-

св. 100 до 1000 (св. 133 до 1332)

-

±20

Метилмеркаптан (CH3SH)

от 0 до 10,0 (от 0 до 20,0)

от 0 до 1,0 включ. (от 0 до 2,0 включ.)

±20

-

св. 1,0 до 10,0 (св. 2,0 до 20,0)

-

±20

Сероводород

(H2S)

от 0 до 7,1 (от 0 до 10,0)

от 0 до 2,1 включ. (от 0 до 3,0 включ.)

±15

-

св. 2,1 до 7,1 (св. 3,0 до 10,0)

-

±15

от 0 до 10,0 (от 0 до 14,17)

от 0 до 3,0 включ. (от 0 до 4,25 включ.)

±15

-

св. 3,0 до 10,0 (св. 4,25 до 14,17)

-

±15

от 0 до 21,2 (от 0 до 30,0)

от 0 до 7,1 включ. (от 0 до 10,1 включ.)

±10

-

св. 7,1 до 21,2 (св. 10,1 до 30,0)

-

±10

от 0 до 30,0 (от 0 до 42,5)

от 0 до 5,0 включ. (от 0 до 7,08 включ.)

±15

-

св. 5,0 до 30,0 (св. 7,08 до 42,5)

-

±15

от 0 до 50 (от 0 до 70,8)

от 0 до 10,0 включ. (от 0 до 14,2 включ.)

±15

-

св. 10,0 до 50 (св. 14,2 до 70,8)

-

±15

от 0 до 100 (от 0 до 142)

от 0 до 10,0 включ. (от 0 до 14,2 включ.)

±10

-

св. 10,0 до 100 (св. 14,2 до 142)

-

±10

от 0 до 300 (от 0 до 425)

от 0 до 30 включ. (от 0 до 42,5 включ.)

±10

-

св. 30 до 300 (св. 42,5 до 425)

-

±10

от 0 до 1000 (от 0 до 1416)

от 0 до 100 включ. (от 0 до 142 включ.)

±10

-

св. 100 до 1000 (св. 142 до 1416)

-

±10

Определяемый ком

понент

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3), объемной доли, %

Пределы допускаемой основной погрешности

приведенной1), %

относительной,%

Серы диоксид

(SO2)

от 0 до 10,0 (от 0 до 26,6)

от 0 до 3,0 включ. (от 0 до 7,99 включ.)

±15

-

св. 3,0 до 10,0 (св. 7,99 до 26,6)

-

±15

от 0 до 30,0 (от 0 до 79,9)

от 0 до 5,0 включ. (от 0 до 13,3 включ.)

±15

-

св. 5,0 до 30,0 (св. 13,3 до 79,9)

-

±15

от 0 до 100 (от 0 до 266)

от 0 до 10,0 включ. (от 0 до 26,6 включ.)

±15

-

св. 10,0 до 100 (св. 26,6 до 266)

-

±15

Серы диоксид

(SO2)

от 0 до 300 (от 0 до 799)

от 0 до 30,0 включ. (от 0 до 79,9 включ.)

±10

-

св. 30,0 до 300 (св. 79,9 до 799)

-

±10

от 0 до 1000 (от 0 до 2663)

от 0 до 100 включ. (от 0 до 266 включ.)

±10

-

св. 100 до 1000 (св. 266 до 2663)

-

±10

Углерода оксид (CO)

от 0 до 50 (от 0 до 58,2)

от 0 до 10,0 включ. (от 0 до 11,6 включ.)

± 20

-

св. 10,0 до 50 (св. 11,6 до 58,2)

-

±20

от 0 до 85,9 (от 0 до 100)

от 0 до 10,0 включ. (от 0 до 11,6 включ.)

±20

-

св. 10,0 до 85,9 (св. 11,6 до 100)

-

±20

от 0 до 300 (от 0 до 349)

от 0 до 30 включ. (от 0 до 34,9 включ.)

±10

-

св. 30 до 300 (св. 34,9 до 349)

-

±10

от 0 до 1000 (от 0 до 1164)

от 0 до 100 включ. (от 0 до 116 включ.)

±10

-

св. 100 до 1000 (св. 116 до 1164)

-

±10

от 0 до 5000 (от 0 до 5822)

от 0 до 500 включ. (от 0 до 582 включ.)

±10

-

св. 500 до 5000 (св. 582 до 5822)

-

±10

Формальдегид

(H2CO)

от 0 до 20,0 (от 0 до 25,2)

от 0 до 0,5 включ. (от 0 до 0,63 включ.)

±20

-

св. 0,5 до 20,0 (св. 0,63 до 25,2)

-

±20

Хлор

(CI2)

от 0 до 10,0 (от 0 до 29,5)

от 0 до 1,0 включ. (от 0 до 2,95 включ.)

±20

-

св. 1,0 до 10,0 (св. 2,95 до 29,5)

-

±20

от 0 до 30,0 (от 0 до 88,5)

от 0 до 5,0 включ. (от 0 до 14,8 включ.)

±20

-

св. 5,0 до 30,0 (св. 14,8 до 88,5)

-

±20

Определяемый ком

понент

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3), объемной доли, %

1ределы допускаемой основной погрешности

приведенной1), %

относительной,%

Этанол (C2H5OH) (этиловый спирт)

от 0 до 600 (от 0 до 1149)

от 0 до 100 включ. (от 0 до 192 включ.)

±20

-

св. 100 до 600 (св. 192 до 1149)

-

±20

от 0 до 1800 (от 0 до 3447)

от 0 до 300 включ. (от 0 до 574 включ.)

±20

-

св. 300 до 1800 (св. 574 до 3447)

-

±20

от 0 до 3500 (от 0 до 6703)

от 0 до 500 включ. (от 0 до 958 включ.)

±20

-

св. 500 до 3500 (св. 958 до 6703)

-

±20

Этилмеркаптан (C2H5SH)

от 0 до 10,0 (от 0 до 25,8)

от 0 до 1,0 включ. (от 0 до 2,58 включ.)

±20

-

св. 1,0 до 10,0 (св. 2,58 до 25,8)

-

±20

1) Приведенная погрешность нормирована к верхнему значению диапазона измерений.

Таблица 5 - Метрологические характеристики систем АГИС-М с газоанализаторами (Б1111) «ЭЛЬГАЗ-500» с оптическими (ИК) сенсорами

Определяемый компонент

Диапазон показаний довзрывоопасной концентрации, % НК1Р (объемная доля, %)

Диапазон измерений до-взрывоопасной концентрации, % НК1Р (объемной доли, %)

1ределы допускаемой основной погрешности

абсолютной, % НК1Р (объемная доля, %)

относительной, %

Метан

(CH4)

от 0 до 100 (от 0 до 4,4)

от 0 до 50 включ. (от 0 до 2,2 включ.)

± 3 (± 0,13)

-

св. 50 до 100 (св. 2,2 до 4,4)

-

±5

Метан

(CH4)

от 0 до 100

от 0 до 10,0 включ.

±0,5

-

св. 10,0 до 100

-

±5

Пропан (C3H8)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 включ. (от 0 до 0,85 включ.)

±3 (±0,05)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±5

от 0 до 100

от 0 до 10,0 включ.

±0,3

-

св. 10,0 до 100

-

±5

Акрилонитрил (C3H3N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 включ. (от 0 до 1,4 включ.)

±5 (±0,14)

-

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Ацетилен

(C2H2)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 включ. (от 0 до 1,15 включ.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,15 до 2,3)

-

±10

Ацетон (СзНбО)

от 0 до 100 (от 0 до 2,5)

от 0 до 50 включ. (от 0 до 1,25 включ.)

±5 (±0,13)

-

св. 50 до 100 (св. 1,25 до 2,5)

-

±10

Продолжение таблицы 5

Определяемый компонент

Диапазон показаний довзрывоопасной концентрации,

% НКПР

(объемная доля, %)

Диапазон измерений до-взрывоопасной концентрации, % НКПР (объемной доли, %)

Пределы допускаемой основной погрешности

абсолютной, % НКПР (объемная доля, %)

относительной,

%

Ацетонитрил

от 0 до 100

от 0 до 50 включ. (от 0 до 1,5 включ.)

±5 (±0,15)

-

(C2H3N)

(от 0 до 3,0)

св. 50 до 100 (св. 1,5 до 3,0)

-

±10

Бензол

от 0 до 100

от 0 до 50 включ. (от 0 до 0,6 включ.)

±5 (±0,06)

-

(СбНб)

(от 0 до 1,2)

св. 50 до 100 (св. 0,6 до 1,2)

-

±10

1,3-бутадиен

от 0 до 100

от 0 до 50 включ. (от 0 до 0,7 включ.)

±5 (±0,07)

-

(C4H6)

(от 0 до 1,4)

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

н-Бутан

от 0 до 100

от 0 до 50 включ. (от 0 до 0,7 включ.)

±3 (±0,04)

-

(С4Н10)

(от 0 до 1,4)

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

1-бутен

от 0 до 100

от 0 до 50 включ. (от 0 до 0,8 включ.)

±5 (±0,08)

-

(C4H8)

(от 0 до 1,6)

св. 50 до 100 (св. 0,8 до 1,6)

-

±10

Винилхлорид

от 0 до 100

от 0 до 50 включ. (от 0 до 1,8 включ.)

±5 (±0,18)

-

(C2H3C1)

(от 0 до 3,6)

св. 50 до 100 (св. 1,8 до 3,6)

-

±10

н-Гексан

от 0 до 100

от 0 до 50 включ. (от 0 до 0,5 включ.)

±3 (±0,03)

-

(СбН14)

(от 0 до 1,0)

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

н-Гептан

от 0 до 100

от 0 до 50 включ. (от 0 до 0,425 включ.)

±3 (±0,02)

-

(С7Н16)

(от 0 до 0,85)

св. 50 до 100 (св. 0,425 до 0,85)

-

±10

Диметиловый эфир

от 0 до 100

от 0 до 50 включ. (от 0 до 1,35 включ.)

±5 (±0,14)

-

(C2H6O)

(от 0 до 2,7)

св. 50 до 100 (св. 1,35 до 2,7)

-

±10

Диметиламин

от 0 до 100

от 0 до 50 включ. (от 0 до 1,4 включ.)

±5 (±0,14)

-

(C2H7N)

(от 0 до 2,8)

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

1,2-дихлорэтан

(C2H4CI2)

от 0 до 100 (от 0 до 6,2)

от 0 до 50 включ. (от 0 до 3,1 включ.)

±5 (±0,31)

-

Диэтиловый эфир

от 0 до 100

от 0 до 50 включ. (от 0 до 0,85 включ.)

±5 (±0,09)

-

(C4H10O)

(от 0 до 1,7)

св. 50 до 100 (св. 0,85 до 1,7)

-

±10

Продолжение таблицы 5

Определяемый компонент

Диапазон показаний довзрывоопасной концентрации,

% НКПР (объемная доля, %)

Диапазон измерений до-взрывоопасной концентрации, % НКПР (объемной доли, %)

Пределы допускаемой основной погрешности

абсолютной, % НКПР (объемная доля, %)

относительной, %

Изобутан

(1-С4Н10)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 включ. (от 0 до 0,65 включ.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,65 до 1,3)

-

±10

Изопентан

(1-C5H12)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 включ. (от 0 до 0,65 включ.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,65 до 1,3)

-

±10

Изопропиловый спирт а-СзН7ОН)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 включ. (от 0 до 1,0 включ.)

±5 (±0,1)

-

Метанол

(СН3ОН)

от 0 до 100 (от 0 до 6,0)

от 0 до 50 включ. (от 0 до 3,0 включ.)

±5 (±0,3)

-

св. 50 до 100 (св. 3,0 до 6,0)

-

±10

Метилмеркаптан

(CH3SH)

от 0 до 100 (от 0 до 4,1)

от 0 до 50 включ. (от 0 до 2,05)

±5 (±0,21)

-

св. 50 до 100 (св. 2,05 до 4,1)

-

±10

Метилтретбутиловый эфир (C5H12O)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 включ. (от 0 до 0,75)

±5 (±0,08)

-

св. 50 до 100 (св. 0,75 до 1,5)

-

±10

Метилэтилкетон

(C4H8O)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 включ. (от 0 до 0,75)

±5 (±0,08)

-

св. 50 до 100 (св. 0,75 до 1,5)

-

±10

н-Нонан

(С9Н20)

от 0 до 100 (от 0 до 0,7)

от 0 до 50 (от 0 до 0,35)

±5 (±0,04)

-

н-Октан

(СзНы)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

-

Пары Бензина1)

от 0 до 100

от 0 до 50

±5

-

Пары керосина1)

от 0 до 100

от 0 до 50

±5

-

Пары дизельного топлива1-1

от 0 до 100

от 0 до 50

±5

-

н-Пентан

(C5H12)

от 0 до 100 (от 0 до 1,1)

от 0 до 50 включ. (от 0 до 0,55 включ.)

±3 (±0,03)

-

св. 50 до 100 (св. 0,55 до 1,1)

-

±10

Пропилен (СзНб)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 включ. (от 0 до 1,0 включ.)

±5 (±0,1)

-

св. 50 до 100 (св. 1,0 до 2,0 )

-

±10

Пропилена оксид (СзНбО)

от 0 до 100 (от 0 до 1,9)

от 0 до 50 включ. (от 0 до 0,95 включ.)

±5 (±0,1)

-

св. 50 до 100 (св. 0,95 до 1,9)

-

±10

Определяемый компонент

Диапазон показаний довзрывоопасной концентрации,

% НКПР (объемная доля, %)

Диапазон измерений до-взрывоопасной концентрации, % НКПР (объемной доли, %)

Пределы допускаемой основной погрешности

абсолютной, % НКПР (объемная доля, %)

относительной,

%

СхНу — Сумма углеводородов по метану

от 0 до 100 (от 0 до 4,4)

от 0 до 50 включ. (от 0,0 до 2,2 включ.)

±3 (±0,13)

-

св. 50 до 100 (св. 2,2 до 4,4)

-

±10

СхНу — Сумма углеводородов по пропану

от 0 до 100 (от 0 до 1,7)

от 0 до 50 включ. (от 0,0 до 0,85 включ.)

±3 (±0,05)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±10

СхНу — Сумма углеводородов по гексану

от 0 до 100 (от 0 до 1,0)

от 0 до 50 включ. (от 0,0 до 0,5 включ.)

±3 (±0,03)

-

св. 50 до 100 включ. (св. 0,5 до 1,0 включ.)

-

±10

Толуол

(C7H8)

от 0 до 100 (от 0 до 1,0 )

от 0 до 50 включ. (от 0 до 0,5 включ.)

±5 (±0,05)

-

св. 50 до 100 (св. 0,5 до 1,0 )

-

±10

Углерода диоксид

(СО2)

от 0 до 2,5 % об.

доли

от 0 до 0,5 включ.

±0,05

-

св. 0,5 до 2,5

-

± 10

от 0 до 5 % об. доли

от 0 до 1,0 включ.

±0,2

-

св. 1,0 до 5,0

-

± 10

от 0 до 100 % об.

доли

от 0 до 10 включ.

± 2

-

св. 10 до 100

-

±10

Хлорбензол

(C6H5CI)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65 )

±5 (±0,07)

-

Циклогексан

(С6Н12)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 включ. (от 0 до 0,5 включ.)

±5 (±0,05)

-

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

Циклопентан

(С5Н10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 включ. (от 0 до 0,7 включ.)

±5 (±0,07)

-

св. 50 до 100 включ.

(св. 0,7 до 1,4 включ.)

-

±10

Циклопропан (СзНб)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 включ. (от 0 до 1,2 включ.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,2 до 2,4)

-

±10

Этан (С2Н6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 включ. (от 0 до 1,2 включ.)

±3 (±0,07)

-

св. 50 до 100 (св. 1,2 до 2,4)

-

±10

Этанол

(С2Н5ОН)

от 0 до 100 (от 0 до 3,1)

от 0 до 50 включ. (от 0 до 1,55 включ.)

±5 (±0,16)

-

св. 50 до 100 (св. 1,55 до 3,1)

-

±10

Определяемый компонент

Диапазон показаний довзрывоопасной концентрации, % НКПР (объемная доля, %)

Диапазон измерений до-взрывоопасной концентрации, % НКПР (объемной доли, %)

Пределы допускаемой основной погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной,

%

Этантиол

(C2H5SH) Этилмер-каптан

от 0 до 100 (от 0 до 2,8)

от 0 до 50 включ. (от 0 до 1,4 включ.)

±5 (±0,14)

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Этилацетат

(C4H8O2)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 включ. (от 0 до 1,0 включ.)

±5 (±0,1)

-

св. 50 до 100 (св. 1,0 до 2,0)

-

±10

Этилбензол

(CsHio)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04 )

-

Этилен

(С2Н4)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 включ. (от 0 до 1,15 включ.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,15 до 2,3)

-

±10

Этиленоксид

(C2H4O)

от 0 до 100 (от 0 до 2,6)

от 0 до 50 включ. (от 0 до 1,3 включ.)

±5 (±0,13)

-

св. 50 до 100 (св. 1,3 до 2,6)

-

±10

Примечание - Значение НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

1) Пары нефтепродуктов являются смесью углеводородов, поэтому газоанализатор градуируется по конкретной марке топлива, с указанием марки в паспорте на прибор.

Таблица 6 - Метрологические характеристики систем АГИС-М с газоанализаторами (БПП)

«ЭЛЬГАЗ-500» с те

рмокаталитическими (ТК) сенсорами

Определяемый ком

понент

Диапазон показаний до-взрывоопасной концентрации, % НКПР (объемная доля, %)

Диапазон измерений до-взрывоопасной концентрации, % НКПР (объемной доли, %)

Пределы допускаемой основной абсолютной погрешности, % НКПР (объемная доля, %)

Водород (H2)

от 0 до 100 (от 0 до 4,0)

от 0 до 1,00

±0,2

от 0 до 50 (от 0 до 2,0)

±3 (±0,12 )

Метан

(CH4)

от 0 до 100 (от 0 до 4,4)

от 0 до 1,00

±0,2

от 0 до 57 (от 0 до 2,5)

±3 (±0,13 )

Пропан (C3H8)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±3 (±0,05)

Акрилонитрил (C3H3N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

Ацетилен (C2H2)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 (от 0 до 1,15)

±5 (±0,12)

Ацетон (СзНбО)

от 0 до 100 (от 0 до 2,5)

от 0 до 50 (от 0 до 1,25)

±5 (±0,13)

Ацетонитрил (C2H3N)

от 0 до 100 (от 0 до 3,0)

от 0 до 50 (от 0 до 1,5)

±5 (±0,15)

Бензол (СбНб)

от 0 до 100 (от 0 до 1,2)

от 0 до 50 (от 0 до 0,6)

±5 (±0,06)

Определяемый компонент

Диапазон показаний до-взрывоопасной концентрации, % НКПР (объемная доля, %)

Диапазон измерений до-взрывоопасной концентрации, % НКПР (объемной доли, %)

Пределы допускаемой основной абсолютной погрешности, % НКПР (объемная доля, %)

1,3-Бутадиен (C4H6)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±5 (±0,07)

н-Бутан (C4H10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±3 (±0,04)

1-Бутен(С4Н8)

от 0 до 100 (от 0 до 1,6)

от 0 до 50 (от 0 до 0,8)

±5 (±0,08)

Винилхлорид

(C2H3CI)

от 0 до 100 (от 0 до 3,6)

от 0 до 50 (от 0 до 1,8)

±5 (±0,18)

н-Гексан (С-Ны)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±3 (±0,03)

н-Гептан (С7Н16)

от 0 до 100 (от 0 до 0,85)

от 0 до 50 (от 0 до 0,425)

±3 (±0,03)

Диметиловый эфир (C2H-O)

от 0 до 100 (от 0 до 2,7)

от 0 до 50 (от 0 до 1,35)

±5 (±0,14)

Диметиламин

(C2H7N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

1,2-Дихлорэтан

(C2H4CI2)

от 0 до 100 (от 0 до 6,2)

от 0 до 50 (от 0 до 3,1)

±5 (±0,31)

Диэтиловый эфир^4Н1оО)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±5 (±0,09)

Изобутан

(1-С4Н10)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±3 (±0,04)

Изопентан

G-C5H12)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±3 (±0,03)

Изопропиловый спирт (i-C3H7OK)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Метанол (СН3ОН)

от 0 до 100 (от 0 до 6,0)

от 0 до 50 (от 0 до 3,0)

±5 (±0,3)

Метилмеркаптан (ObSH)

от 0 до 100 (от 0 до 4,1)

от 0 до 50 (от 0 до 2,05)

±5 (±0,21)

Метилтрет-бутило-

вый эфир (С5Н12О)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 (от 0 до 0,75)

±5 (±0,08)

Метиэтилкетон

(С4Н8О)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 (от 0 до 0,75)

±5 (±0,08)

н-Нонан(С9Н2о)

от 0 до 100 (от 0 до 0,7)

от 0 до 50 (от 0 до 0,35)

±5 (±0,04)

н-Октан (С8Н18)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

Пары Бензина 1)

от 0 до 100

от 0 до 50

±5

Пары Керосина 1)

от 0 до 100

от 0 до 50

±5

Пары дизельного топлива 1)

от 0 до 100

от 0 до 50

±5

н-Пентан (C5H12)

от 0 до 100 (от 0 до 1,1)

от 0 до 50 . (от 0 до 0,55)

±3 (±0,03)

Пропилен (СзНб)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Пропилена оксид (СзН-О)

от 0 до 100 (от 0 до 1,9)

от 0 до 50 (от 0 до 0,95)

±5 (±0,1)

Определяемый компонент

Диапазон показаний до-взрывоопасной концентрации, % НК1Р (объемная доля, %)

Диапазон измерений до-взрывоопасной концентрации, % НК1Р (объемной доли, %)

1ределы допускаемой основной абсолютной погрешности, % НК1Р (объемная доля, %)

СхНу — Сумма углеводородов по метану

от 0 до 100 (от 0 до 4,4)

от 0 до 57 (от 0 до 2,5)

±3 (±0,13)

СхНу — Сумма углеводородов по пропану

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±3 (±0,05)

СхНу — Сумма углеводородов по гексану

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±3 (±0,03)

Толуол (C7H8)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±5 (±0,05)

Хлорбензол

(СбН5С1)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±5 (±0,07)

Циклогексан

(C6H12)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±5 (±0,05)

Циклопентан

(C5H10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±5 (±0,07)

Циклопропан (СзНб)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 (от 0 до 1,2)

±5 (±0,12)

Этан (С2Н6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 (от 0 до 1,2)

±3 (±0,07)

Этанол (С2Н5ОН)

от 0 до 100 (от 0 до 3,1)

от 0 до 50 (от 0 до 1,55)

±5 (±0,16)

Этилмеркаптан

(С2Н5БН)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

Этилацетат

(C4H8O2)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Этилбензол (С8Н10)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

Этилен (С2Н4)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 (от 0 до 1,15)

±5 (±0,12)

Этиленоксид

(C2H4O)

от 0 до 100 (от 0 до 2,6)

от 0 до 50 (от 0 до 1,3)

±5 (±0,13)

Примечание - Значение НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

1) Пары нефтепродуктов являются смесью углеводородов, поэтому газоанализатор градуируется по конкретной марке топлива, с указанием марки в паспорте на прибор.

Таблица 7 - Метрологические характеристики систем АГИС-М с газоанализаторами (Б1111) «ЭЛЬГАЗ-500» с фотоионизационными (ФИ) сенсорами.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, млн-1

Пределы допускаемой основной погрешности

приведен-ной1), %

относительной, %

Изобутилен

(1-С4Н8)

от 0 до 40

±20

-

от 0 до 2000

от 0 до 100 включ.

±20

-

св. 100 до 2000

-

±20

Ацетон (СзНбО)

от 0 до 200

±20

-

от 0 до 2000

от 0 до 200 включ.

±20

-

св. 200 до 2000

-

±20

Продолжение таблицы 7

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, млн-1

Пределы допускаемой основной погрешности

приведен-ной1), %

относительной, %

Бензол

(СбНб)

от 0 до 20

±20

-

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

Толуол

(СтН,)

от 0 до 20

±20

-

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

Ксилол

(С8Н10)

от 0 до 20

±20

-

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

Этилацетат

(С4НЮ2)

от 0 до 200

±20

-

от 0 до 8000

от 0 до 200 включ.

±20

-

св. 200 до 8000

-

±20

Пары углеводородов (по изобутилену)

от 0 до 40

±20

-

от 0 до 2000

от 0 до 100 включ.

±20

-

св. 100 до 2000

-

±20

Пары бензина2)

от 0 до 2000

от 0 до 100 включ.

±20

-

св. 100 до 2000

-

±20

Пары керосина2)

от 0 до 2000

от 0 до 100 включ.

±20

-

св. 100 до 2000

-

±20

Пары топлива дизельного2-1

от 0 до 2000

от 0 до 100 включ.

±20

-

св. 100 до 2000

-

±20

  • 1) Приведенная погрешность нормирована к верхнему значению диапазона измерений.

  • 2) Пары нефтепродуктов являются смесью углеводородов, поэтому газоанализатор градуируется

Таблица 8 - Метрологические характеристики систем АГИС-М с газоанализаторами (БШ1) ЭЛЬГАЗ-300 с электрохимическими (ЭХ) сенсорами

Определяемый компонент

Диапазон измерений концентрации определяемого компонента, млн-1/ (мг/м3); объемная доля, %

Пределы допускаемой основной погрешности

приведенной1),

%

относительной,

%

Азота диоксид

(NO2)

от 0 до 20,0 (от 0 до 38,3)

от 0 до 3,0 включ. (от 0 до 5,74 включ.)

±20

-

св. 3,0 до 20,0 (св. 5,74 до 38,3)

-

±20

от 0 до 105 (от 0 до 200)

от 0 до 10,5 включ. (от 0 до 20,0 включ.)

±20

-

св. 10,5 до 105 (св. 20,0 до 200)

-

±20

Азота оксид (NO)

от 0 до 30,0 (от 0 до 37,4)

от 0 до 5,0 включ. (от 0 до 6,24 включ.)

±20

-

св. 5,0 до 30,0 (св. 6,24 до 37,4)

-

±20

от 0 до 300 (от 0 до 374)

от 0 до 30,0 включ. (от 0 до 37,4 включ.)

±20

-

св. 30,0 до 300 (св. 37,4 до 374)

-

±20

Определяемый

компонент

Диапазон измерений концентрации определяемого компонента, млн-1/ (мг/м3); объемная доля, %

Пределы допускаемой основной погрешности

приведенной1),

%

относительной,

%

Аммиак (NH3)

от 0 до 100 (от 0 до 70,8)

от 0 до 10,0 включ. (от 0 до 7,08 включ.)

±20

-

св. 10,0 до 100 (св. 7,08 до 70,8)

-

±20

от 0 до 300 (от 0 до 212)

от 0 до 30 включ. (от 0 до 21,2 включ.)

±15

-

св. 30 до 300 (св. 21,2 до 212)

-

±15

от 0 до 500 (от 0 до 354)

от 0 до 50 включ. (от 0 до 35,4 включ.)

±15

-

св. 50 до 500 (св. 35,4 до 354)

-

±15

от 0 до 1000 (от 0 до 708)

от 0 до 100 включ. (от 0 до 70,8 включ.)

±15

-

св. 100 до 1000 (св. 70,8 до 708)

-

±15

Водород (H2)

от 0 до 1000 (от 0 до 83,7)

от 0 до 100 включ. (от 0 до 8,38 включ.)

±15

-

св. 100 до 1000 (св. 8,38 до 83,7)

-

±15

от 0 до 20000 (от 0 до 1676)

от 0 до 1000 включ. (от 0 до 83,7 включ.)

±10

-

св. 1000 до 20000 (св. 83,7 до 1676)

-

±10

Водород фтористый (HF)

от 0 до 10,0 (от 0 до 8,31)

от 0 до 1,0 включ. (от 0 до 0,83 включ.)

±20

-

св. 1,0 до 10,0 (св. 0,83 до 8,31)

-

±20

Водород хлористый

(HCl)

от 0 до 20,0 (от 0 до 30,3)

от 0 до 4,0 включ. (от 0 до 6,06 включ.)

±20

-

св. 4,0 до 20,0 (св. 6,06 до 30,3)

-

±20

Кислород

(O2)

от 0 до 10,0 %

от 0 до 1,0 % включ.

±5

-

св. 1,0 до 10,0 %

-

±5

от 0 до 30,0 %

от 0 до 15 % включ.

±5

-

св. 15 до 30 %

-

±5

от 0 до 100 %

от 0 до 10,0 % включ.

±5

-

св. 10,0 до 100 %

-

±5

Определяемый

компонент

Диапазон измерений концентрации определяемого компонента, млн-1/ (мг/м3); объемная доля, %

Пределы допускаемой основной погрешности

приведенной1),

%

относительной,

%

Метанол

(CH3OH)

от 0 до 20,0 (от 0 до 26,6)

от 0 до 4,0 включ. (от 0 до 5,34 включ.)

±20

-

св. 4,0 до 20,0 (св. 5,34 до 26,6)

-

±20

от 0 до 50 (от 0 до 66,6)

от 0 до 10,0 включ. (от 0 до 13,3 включ.)

±20

-

св. 10,0 до 50 (св. 13,3 до 66,6)

-

±20

от 0 до 100 (от 0 до 133)

от 0 до 10,0 включ. (от 0 до 13,3 включ.)

±20

-

св. 10,0 до 100 (св. 13,3 до 133)

-

±20

от 0 до 300 (от 0 до 399)

от 0 до 30 включ. (от 0 до 39,9 включ.)

±20

-

св. 30 до 300 (св. 39,9 до 399)

-

±20

от 0 до 1000 (от 0 до 1332)

от 0 до 100 включ. (от 0 до 133 включ.)

±20

-

св. 100 до 1000 (св. 133 до 1332)

-

±20

Метилмеркаптан

(CH3SH)

от 0 до 10,0 (от 0 до 20,0)

от 0 до 1,0 включ. (от 0 до 2,0 включ.)

±20

-

св. 1,0 до 10,0 (св. 2,0 до 20,0)

-

±20

Сероводород

(H2S)

от 0 до 7,1 (от 0 до 10,0)

от 0 до 2,1 включ. (от 0 до 3,0 включ.)

±15

-

св. 2,1 до 7,1 (св. 3,0 до 10,0)

-

±15

Определяемый

компонент

Диапазон измерений концентрации определяемого компонента, млн-1/ (мг/м3); объемная доля, %

Пределы допускаемой основной погрешности

приведенной1),

%

относительной,

%

Сероводород

(H2S)

от 0 до 10,0 (от 0 до 14,17)

от 0 до 3,0 включ. (от 0 до 4,25 включ.)

±15

-

св. 3,0 до 10,0 (св. 4,25 до 14,17)

-

±15

от 0 до 21,2 (от 0 до 30,0)

от 0 до 7,1 включ., (от 0 до 10,1 включ.)

±10

-

св. 7,1 до 21,2 (св. 10,1 до 30,0)

-

±10

от 0 до 30,0 (от 0 до 42,5)

от 0 до 5,0 включ. (от 0 до 7,08 включ.)

±15

-

св. 5,0 до 30,0 (св. 7,08 до 42,5)

-

±15

от 0 до 50 (от 0 до 70,8)

от 0 до 10,0 включ. (от 0 до 14,2 включ.)

±15

-

св. 10,0 до 50 (св. 14,2 до 70,8)

-

±15

от 0 до 100 (от 0 до 142)

от 0 до 20,0 включ. (от 0 до 14,2 включ.)

±10

-

св. 20,0 до 100 (св. 14,2 до 142)

-

±10

от 0 до 300 (от 0 до 425)

от 0 до 30 включ. (от 0 до 42,5 включ.)

±10

-

св. 30 до 300 (св. 42,5 до 425)

-

±10

от 0 до 1000 (от 0 до 1416)

от 0 до 100 включ. (от 0 до 142включ.)

±10

-

св. 100 до 1000 (св. 142 до 1416)

-

±10

Серы диоксид

(SO2)

от 0 до 10,0 (от 0 до 26,6)

от 0 до 3,0 включ. (от 0 до 7,99 включ.)

±15

-

св. 3,0 до 10,0 (св. 7,99 до 26,6)

-

±15

от 0 до 30,0 (от 0 до 79,9)

от 0 до 5,0 включ. (от 0 до 13,3 включ.)

±15

-

св. 5,0 до 30,0 (св. 13,3 до 79,9)

-

±15

от 0 до 100 (от 0 до 266)

от 0 до 10,0 включ., (от 0 до 26,6 включ.)

±15

-

св. 10,0 до 100 (св. 26,6 до 266)

-

±15

от 0 до 300 (от 0 до 799)

от 0 до 30,0 включ. (от 0 до 79,9включ.)

±10

-

св. 30,0 до 300 (св. 79,9 до 799)

-

±10

Серы диоксид

(SO2)

от 0 до 1000 (от 0 до 2663)

от 0 до 100 включ. (от 0 до 266 включ.)

±10

-

св. 100 до 1000 (св. 266 до 2663)

-

±10

Определяемый компонент

Диапазон измерений концентрации определяемого компонента, млн-1/ (мг/м3); объемная доля, %

Пределы допускаемой основной погрешности

приведенной1),

%

относительной, %

Углерода оксид (CO)

от 0 до 50 (от 0 до 58,2)

от 0 до 10,0 включ. (от 0 до 11,6 включ.)

±20

-

св. 10,0 до 50 (св. 11,6 до 58,2)

-

±20

от 0 до 85,9 (от 0 до 100)

от 0 до 10,0 включ. (от 0 до 11,6 включ.)

±20

-

св. 10,0 до 85,9 (св. 11,6 до 100)

-

±20

от 0 до 300 (от 0 до 349)

от 0 до 30 включ. (от 0 до 34,9 включ.)

±10

-

св. 30 до 300 (св. 34,9 до 349)

-

±10

от 0 до 1000 (от 0 до 1164)

от 0 до 100 включ. (от 0 до 116 включ.)

±10

-

св. 100 до 1000 (св. 116 до 1164)

-

±10

от 0 до 5000 (от 0 до 5822)

от 0 до 500 включ. (от 0 до 582 включ.)

±10

-

св. 500 до 5000 (св. 582 до 5822)

-

±10

Формальдегид

(H2CO)

от 0 до 20,0 (от 0 до 25,2)

от 0 до 0,5 включ. (от 0 до 0,63 включ.)

±20

-

св. 0,5 до 20,0 (св. 0,63 до 25,2)

-

±20

Хлор

(CI2)

от 0 до 10,0 (от 0 до 29,5)

от 0 до 1,0 включ. (от 0 до 2,95 включ.)

±20

-

св. 1,0 до 10,0 (св. 2,95 до 29,5)

-

±20

от 0 до 30,0 (от 0 до 88,5)

от 0 до 5,0 включ. (от 0 до 14,8 включ.)

±20

-

св. 5,0 до 30,0 (св. 14,8 до 88,5)

-

±20

Этанол

(C2H5OH) (этиловый спирт)

от 0 до 600 (от 0 до 1149)

от 0 до 100 включ. (от 0 до 192 включ.)

±20

-

св. 100 до 600 (св.192 до 1149)

-

±20

от 0 до 1800 (от 0 до 3447)

от 0 до 300 включ., (от 0 до 574 включ.)

±20

-

св. 300 до 1800 (св. 574 до 3447)

-

±20

от 0 до 3500 (от 0 до 6703)

от 0 до 500 включ., (от 0 до 958 включ.)

±20

-

св. 500 до 3500 (св. 958 до 6703)

-

±20

Этилмеркаптан (C2H5SH)

от 0 до 10,0 (от 0 до 25,8)

от 0 до 1,0 включ., (от 0 до 2,58 включ.)

±20

-

св. 1,0 до 10,0 (св. 2,58 до 25,8)

-

±20

1) Приведенная погрешность нормирована к верхнему значению диапазона измерений.

Таблица 9 - Метрологические характеристики систем АГИС-М с газоанализаторами (Б1111) ЭЛЬГАЗ-300 с оптическими (ИК) сенсорами

Определяемый

компонент

Диапазон показаний концентрации определяемого компонента, % НК1Р (объемная доля, %)

Диапазон измерений концентрации определяемого компонента % НК1Р (объемная доля, %)

1ределы допускаемой основной погрешности

абсолютной,

% НК1Р

(объемная доля, %)

относительной

%

Метан

(CH)

от 0 до 100 (от 0 до 4,4)

от 0 до 50 включ. (от 0 до 2,2 включ.)

± 3 (± 0,13)

-

св. 50 до 100 (св. 2,2 до 4,4)

-

±5

Метан

(CH)

от 0 до 100

от 0 до 10,0 включ.

±0,5

-

св. 10,0 до 100

-

±5

Пропан (СзН8)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 включ. (от 0 до 0,85 включ.)

±3 (±0,05)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±5

от 0 до 100

от 0 до 10,0 включ.

±0,3

-

св. 10,0 до 100

-

±5

Акрилонитрил (C3H3N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 включ. (от 0 до 1,4 включ.)

±5 (±0,14)

-

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Ацетилен

(C2H2)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 включ. (от 0 до 1,15 включ.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,15 до 2,3)

-

±10

Ацетон (СзНбО)

от 0 до 100 (от 0 до 2,5)

от 0 до 50 включ. (от 0 до 1,25 включ.)

±5 (±0,13)

-

св. 50 до 100 (св. 1,25 до 2,5)

-

±10

Ацетонитрил (C2H3N)

от 0 до 100 (от 0 до 3,0)

от 0 до 50 включ. (от 0 до 1,5 включ.)

±5 (±0,15)

-

св. 50 до 100 (св. 1,5 до 3,0)

-

±10

Бензол

(СбНб)

от 0 до 100 (от 0 до 1,2)

от 0 до 50 включ. (от 0 до 0,6 включ.)

±5 (±0,06)

-

св. 50 до 100 (св. 0,6 до 1,2)

-

±10

1,3-бутадиен

(C4H6)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 включ. (от 0 до 0,7включ.)

±5 (±0,07)

-

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

н-Бутан

(С4Н10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 включ. (от 0 до 0,7 включ.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

1-бутен

(C4H8)

от 0 до 100 (от 0 до 1,6)

от 0 до 50 включ. (от 0 до 0,8 включ.)

±5 (±0,08)

-

св. 50 до 100 (св. 0,8 до 1,6)

-

±10

Определяемый

компонент

Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %)

Диапазон измерений концентрации определяемого компонента % НКПР (объемная доля, %)

Пределы допускаемой основной погрешности

абсолютной,

% НКПР

(объемная доля, %)

относительной

%

Винилхлорид

(C2H3CI)

от 0 до 100 (от 0 до 3,6)

от 0 до 50 включ. (от 0 до 1,8 включ.)

±5 (±0,18)

-

св. 50 до 100 (св. 1,8 до 3,6)

-

±10

н-Гексан (С6Н14)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 включ. (от 0 до 0,5 включ.)

±3 (±0,03)

-

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

н-Гептан

(С7Н16)

от 0 до 100 (от 0 до 0,85)

от 0 до 50 включ. (от 0 до 0,43 включ.)

±3 (±0,02)

-

св. 50 до 100 (св. 0,43 до 0,85)

-

±10

Диметиловый эфир(С2НбО)

от 0 до 100 (от 0 до 2,7)

от 0 до 50 включ. (от 0 до 1,35 включ.)

±5 (±0,14)

-

св. 50 до 100 (св. 1,35 до 2,7)

-

±10

Диметиламин

(C2H7N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 включ. (от 0 до 1,4 включ.)

±5 (±0,14)

-

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

1,2-дихлорэтан

(C2H4CI2)

от 0 до 100 (от 0 до 6,2)

от 0 до 50 включ. (от 0 до 3,1 включ.)

±5 (±0,31)

-

Диэтиловый эфир

(C4H10O)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 включ. (от 0 до 0,85 включ.)

±5 (±0,09)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±10

Изобутан

(1-С4Н10)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 включ. (от 0 до 0,65 включ.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,65 до 1,3)

-

±10

Изопентан

(i-C5H12)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 включ. (от 0 до 0,65 включ.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,65 до 1,3)

-

±10

Изопропиловый спирт а-СзН7ОН)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 включ. (от 0 до 1,0 включ.)

±5 (±0,1)

-

Метанол

(СНзОН)

от 0 до 100 (от 0 до 6,0)

от 0 до 50 включ. (от 0 до 2,8 включ.)

±5 (±0,3)

-

св. 50 до 100 (св. 2,8 до 5,6)

-

±10

Метил-меркаптан

(СНэБН)

от 0 до 100 (от 0 до 4,1)

от 0 до 50 включ. (от 0 до 2,05 включ.)

±5 (±0,21)

-

св. 50 до 100 (св. 2,05 до 4,1)

-

±10

Определяемый

компонент

Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %)

Диапазон измерений концентрации определяемого компонента % НКПР (объемная доля, %)

Пределы допускаемой основной погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Метилтрет-бути-ловый эфир (C5H12O)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 включ. (от 0 до 0,75 включ.)

±5 (±0,08)

-

св. 50 до 100 (св. 0,75 до 1,5)

-

±10

Метилэтилкетон

(C4H8O)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 включ. (от 0 до 0,75 включ.)

±5 (±0,08)

-

св. 50 до 100 (св. 0,75 до 1,5)

-

±10

н-Нонан

(С9Н20)

от 0 до 100 (от 0 до 0,7)

от 0 до 50 включ. (от 0 до 0,35 включ.)

±5 (±0,04)

-

н-Октан

(С8Н1з)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 включ. (от 0 до 0,4 включ.)

±5 (±0,04)

-

Пары Бензина1)

от 0 до 100

от 0 до 50

±5

-

Пары керосина1)

от 0 до 100

от 0 до 50

±5

-

Пары дизельного топлива1-1

от 0 до 100

от 0 до 50

±5

-

н-Пентан

(C5H12)

от 0 до 100 (от 0 до 1,1)

от 0 до 50 включ. (от 0 до 0,55 включ.)

±3 (±0,03)

-

св. 50 до 100 (св. 0,55 до 1,1)

-

±10

Пропилен (СзНб)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 включ. (от 0 до 1,0 включ.)

±5 (±0,1)

-

св. 50 до 100 (св. 1,0 до 2,0 )

-

±10

Пропилена оксид (СзНбО)

от 0 до 100 (от 0 до 1,9)

от 0 до 50 включ. (от 0 до 0,95 включ.)

±5 (±0,1)

-

св. 50 до 100 (св. 0,95 до 1,9)

-

±10

СхНу — Сумма углеводородов по метану

от 0 до 100 (от 0 до 4,4)

от 0 до 50 включ. (от 0,0 до 2,2 включ.)

±3 (±0,13)

-

св. 50 до 100 (св. 2,2 до 4,4)

-

±10

СхНу — Сумма углеводородов по пропану

от 0 до 100 (от 0 до 1,7)

от 0 до 50 включ. (от 0,0 до 0,85 включ.)

±3 (±0,05)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±10

СхНу — Сумма углеводородов по гексану

от 0 до 100 (от 0 до 1,0)

от 0 до 50 включ. (от 0,0 до 0,5 включ.)

±3 (±0,03)

-

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

Толуол

(C7H8)

от 0 до 100 (от 0 до 1,0 )

от 0 до 50 включ. (от 0 до 0,5 включ. )

±5 (±0,05)

-

св. 50 до 100 (св. 0,5 до 1,0 )

-

±10

Определяемый компонент

Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %)

Диапазон измерений концентрации определяемого компонента % НКПР (объемная доля, %)

Пределы допускаемой основной погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Углерода диоксид (СО2)

от 0 до 2,5

от 0 до 0,5 включ.

±0,05

-

св. 0,5 до 2,5

-

± 10

от 0 до 5

от 0 до 1,0 включ.

±0,2

-

св. 1,0 до 5,0

-

± 10

от 0 до 100

от 0 до 10 включ.

± 2

-

св. 10 до 100

-

±10

Хлорбензол

(C6H5CI)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 включ. (от 0 до 0,65 включ.)

±5 (±0,07)

-

Циклогексан (СбН12)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 включ. (от 0 до 0,5 включ.)

±5 (±0,05)

-

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

Циклопентан

(С5Н10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 включ. (от 0 до 0,7 включ.)

±5 (±0,07)

-

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

Циклопропан (СзНб)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 включ. (от 0 до 1,2 включ.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,2 до 2,4)

-

±10

Этан (С2Н6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 включ. (от 0 до 1,2 включ.)

±3 (±0,07)

-

св. 50 до 100 (св. 1,2 до 2,4)

-

±10

Этанол

(С2Н5ОН)

от 0 до 100 (от 0 до 3,1)

от 0 до 50 (от 0 до 1,55)

±5 (±0,16)

-

св. 50 до 100 (св. 1,55 до 3,1)

-

±10

Этилмеркаптан

(СЛБН)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 включ. (от 0 до 1,4 включ.)

±5 (±0,14)

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Этилацетат

(C4H8O2)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 включ. (от 0 до 1,0 включ.)

±5 (±0,1)

-

св. 50 до 100 (св. 1,0 до 2,0)

-

±10

Этилбензол

(CsHio)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 включ. (от 0 до 0,4 включ.)

±5 (±0,04 )

-

Этилен

(С2Н4)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 включ. (от 0 до 1,15 включ.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,15 до 2,3)

-

±10

Этиленоксид

(C2H4O)

от 0 до 100 (от 0 до 2,6)

от 0 до 50 включ. (от 0 до 1,3 включ.)

±5 (±0,13)

-

св. 50 до 100 (св. 1,3 до 2,6)

-

±10

Примечание - Значение НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

1) Пары нефтепродуктов являются смесью углеводородов, поэтому газоанализатор градуируется по конкретной марке топлива, с указанием марки в паспорте на прибор.

Таблица 10 - Метрологические характеристики систем АГИС-М с газоанализаторами (Б1111) ЭЛЬГАЗ-300 с термокаталитическими (ТК) сенсорами

Определяемый компонент

Диапазон показаний концентрации определяемого компонента,

% НК1Р (объемная доля, %)

Диапазон измерений концентрации определяемого компонента, % НК1Р (объемная доля, %)

1ределы допускаемой основной абсолютной погрешности, % НК1Р (объемная доля, %)

Водород

(Из)

от 0 до 100 (от 0 до 4,0)

от 0 до 1,00

±0,2

от 0 до 50 (от 0 до 2,0)

±3 (±0,12 )

Метан

(CH4)

от 0 до 100 (от 0 до 4,4)

от 0 до 1,00

±0,2

от 0 до 57 (от 0 до 2,5)

±3 (±0,13 )

Пропан(СзН8)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±3 (±0,05)

Акрилонитрил (C3H3N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

Ацетилен (C2H2)

от 0 до 100(от 0 до 2,3)

от 0 до 50 (от 0 до 1,15)

±5 (±0,12)

Ацетон (СзНбО)

от 0 до 100 (от 0 до 2,5)

от 0 до 50 (от 0 до 1,25)

±5 (±0,13)

Ацетонитрил (C2H3N)

от 0 до 100 (от 0 до 3,0)

от 0 до 50 (от 0 до 1,5)

±5 (±0,15)

Бензол (СбНб)

от 0 до 100 (от 0 до 1,2)

от 0 до 50 (от 0 до 0,6)

±5 (±0,06)

1,3-Бутадиен (C4H6)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±5 (±0,07)

н-Бутан (C4H10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±3 (±0,04)

1-Бутен(С4И§)

от 0 до 100 (от 0 до 1,6)

от 0 до 50 (от 0 до 0,8)

±5 (±0,08)

Винилхлорид

(C2H3CI)

от 0 до 100 (от 0 до 3,6)

от 0 до 50 (от 0 до 1,8)

±5 (±0,18)

н-Гексан(СбН14)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±3 (±0,03)

н-Гептан (С7Н16)

от 0 до 100 (от 0 до 0,85)

от 0 до 50 (от 0 до 0,425)

±3 (±0,03)

Диметиловый эфир(СзНбО)

от 0 до 100 (от 0 до 2,7)

от 0 до 50 (от 0 до 1,35)

±5 (±0,14)

Диметиламин

(C2H7N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

1,2-Дихлорэтан

(C2H4CI2)

от 0 до 100 (от 0 до 6,2)

от 0 до 50 (от 0 до 3,1)

±5 (±0,31)

Диэтиловый эфир(С4Н1оО)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±5 (±0,09)

Изобутан

(i-CH1o)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±3 (±0,04)

Изопентан

(i-C5H12)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±3 (±0,03)

Изопропиловый спирт (i-C3H7OH)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5(±0,1)

Метанол (СН3ОН)

от 0 до 100 (от 0 до 6,0)

от 0 до 50 (от 0 до 3,0)

±5 (±0,3)

Метилмеркаптан

(СН5И)

от 0 до 100 (от 0 до 4,1)

от 0 до 50 (от 0 до 2,05)

±5 (±0,21)

Метилтрет-бутило -вый эфир (С5Н12О)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 (от 0 до 0,75)

±5 (±0,08)

Метиэтилкетон

(С4Н8О)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 (от 0 до 0,75)

±5 (±0,08)

н-Нонан(С9Н2о)

от 0 до 100 (от 0 до 0,7)

от 0 до 50 (от 0 до 0,35)

±5 (±0,04)

н-Октан (С8Н18)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

Пары Бензина 1)

от 0 до 100

от 0 до 50

±5

Пары Керосина 1)

от 0 до 100

от 0 до 50

±5

Определяемый компонент

Диапазон показаний концентрации определяемого компонента, % НКПР (объемная доля, %)

Диапазон измерений концентрации определяемого компонента, % НКПР (объемная доля, %)

Пределы допускаемой основной абсолютной погрешности, % НКПР (объемная доля, %)

Пары дизельного топлива 1)

от 0 до 100

от 0 до 50

±5

н-Пентан (C5H12)

от 0 до 100 (от 0 до 1,1)

от 0 до 50 (от 0 до 0,55)

±3 (±0,03)

Пропилен (СзНб)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Пропилена оксид (СзНбО)

от 0 до 100 (от 0 до 1,9)

от 0 до 50 (от 0 до 0,95)

±5 (±0,1)

СхНу — Сумма углеводородов по метану

от 0 до 100 (от 0 до 4,4)

от 0 до 57 (от 0 до 2,5)

±3 (±0,13)

СхНу — Сумма углеводородов по пропану

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±3 (±0,05)

СхНу — Сумма углеводородов по гексану

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±3 (±0,03)

Толуол (C7H8)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±5 (±0,05)

Хлорбензол

(СбН5С1)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±5 (±0,07)

Циклогексан

(C6H12)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±5 (±0,05)

Циклопентан

(C5H10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±5 (±0,07)

Циклопропан (СзНб)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 (от 0 до 1,2)

±5 (±0,12)

Этан (С2Н6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 (от 0 до 1,2)

±3 (±0,07)

Этанол (С2Н5ОН)

от 0 до 100 (от 0 до 3,1)

от 0 до 50 (от 0 до 1,55)

±5 (±0,16)

Этилмеркаптан

(СЛБН)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

Этилацетат

(C4H8O2)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Этилбензол (С8Н10)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

Этилен (С2Н4)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 (от 0 до 1,15)

±5 (±0,12)

Этиленоксид

(C2H4O)

от 0 до 100 (от 0 до 2,6)

от 0 до 50 (от 0 до 1,3)

±5 (±0,13)

Примечание - Значение НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

1) Пары нефтепродуктов являются смесью углеводородов, поэтому газоанализатор градуируется по конкретной марке топлива, с указанием марки в паспорте на прибор.

Таблица 11 - Метрологические характеристики систем АГИС-М с газоанализаторами (Б1111) ЭЛЬГАЗ-300 с фотоионизационными (ФИ) сенсорами

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, млн-1

Пределы допускаемой основной погрешности

приведенной1),

%

относительной,

%

Изобутилен

(i-OHs)

от 0 до 40

±20

-

от 0 до 2000

от 0 до 100 включ.

±20

-

св. 100 до 2000

-

±20

Ацетон (СзНбО)

от 0 до 200

±20

-

от 0 до 2000

от 0 до 200 включ.

±20

-

св. 200 до 2000

-

±20

Бензол

(СбНб)

от 0 до 20

±20

-

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

Толуол

(С7Н8)

от 0 до 20

±20

-

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

Ксилол

(С8Н1о)

от 0 до 20

±20

-

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

Этилацетат

(С4Н8О2)

от 0 до 200

±20

-

от 0 до 8000

от 0 до 200 включ.

±20

-

св. 200 до 8000

-

±20

Пары углеводородов (по изобутилену)

от 0 до 40

±20

-

от 0 до 2000

от 0 до 100 включ.

±20

-

св. 100 до 2000

-

±20

Пары бензина2)

от 0 до 2000

от 0 до 100 включ.

±20

-

св. 100 до 2000

-

±20

Пары керосина2)

от 0 до 2000

от 0 до 100 включ.

±20

-

св. 100 до 2000

-

±20

Пары топлива дизельного2-1

от 0 до 2000

от 0 до 100 включ.

±20

-

св. 100 до 2000

-

±20

  • 1) 1 Приведенная погрешность нормирована к верхнему значению диапазона измерений.

  • 2) Пары нефтепродуктов являются смесью углеводородов, поэтому газоанализатор градуируется

Таблица 12 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальных условий измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности с БПП газоанализаторами «ЭЛЬГАЗ-500»

±0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальных условий измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности с БПП газоанализаторами ЭЛЬГАЗ-300

±0,5

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды от нормальных условий измерений на каждые 10 %, в долях от пределов допускаемой основной погрешности

±0,5

Наименование характеристики

Значение

Номинальное время срабатывания ИК системы АГИС-М 1), Т90, с, не более: - с оптическим (ИК) сенсором с БПП газоанализаторами «ЭЛЬГАЗ-500»

152)

- с оптическим (ИК) сенсором с БПП газоанализаторами ЭЛЬГАЗ-300

15

- с термокаталитическим (ТК) сенсором

10

- с электрохимическим сенсором (ЭХ) (кроме кислорода)

45

- с электрохимическим сенсором (ЭХ) (кислород)

30

- с фотоионизационным (ФИ) сенсором

60

Нормальные условия измерений: - температура окружающей среды, оС

от +15 до +25

- относительная влажность, %

от 30 до 80

1) время установления показаний для прогретого и готового к работе прибора;

2) для сенсора без фильтра.

Таблица 13 - Технические характеристики

Наименование характеристики

Значение

Диапазон настройки предупредительного и аварийного порогов срабатывания сигнализации, % диапазона измерений

от 5 до 95

Параметры электрического питания:

  • - напряжение переменного тока от внешнего источника, В

  • - частота переменного тока, Гц

220 ± 22

50 ± 1

Потребляемая мощность, В^А, не более:

  • - минимальная

  • - максимальная

300

1500

Входные и выходные сигналы1):

  • - цифровой

  • - аналоговый токовый, мА

  • - дискретные, А

RS485, GAN2.0,

Ethernet, НАНТ от 4 до 20 до 32

Максимальные габаритные размеры блока БВП системы АГИС-М (вы-сотахширинахдлина), мм

2400x1200x1200

Минимальные габаритные размеры блока БВП системы АГИС-М (высотахширинахдлина), мм

250x300x250

Масса блока БВП системы АГИС-М с максимальными габаритными размерами, кг, не более

500

Масса блока БВП системы АГИС-М с минимальными габаритными размерами, кг, не более

10

Условия эксплуатации для блока БВП системы АГИС-М:

  • - атмосферное давление, кПа

  • - относительная влажность (без конденсации), %

  • - температура окружающей среды, °С

от 96 до 104

от 30 до 98 от +5 до +552)

Условия эксплуатации для БПП с газоанализаторами «ЭЛЬГАЗ-500»:

  • - атмосферное давление, кПа

  • - относительная влажность (без конденсации), %

  • - температура окружающей среды, °С

от 80 до 120

от 30 до 98 от -603) до +904)

Условия эксплуатации для БПП с газоанализаторами ЭЛЬГАЗ-300:

  • - атмосферное давление, кПа

  • - относительная влажность (без конденсации), %

  • - температура окружающей среды5), °С

от 80 до 120

от 30 до 98 от -603) до +904)5)

Наименование характеристики

Значение

Степень защиты блока БВП системы АГИС-М по ГОСТ 14254-2015, не ниже

IP65

  • 1) в зависимости от конфигурации системы АГИС-М;

  • 2) по специальному заказу возможно изготовление системы АГИС-М в шкафу для эксплуатации при температуре от -50 °С до + 55 °С;

  • 3) для газоанализаторов с ЭХ сенсорами до температур не ниже - 40°С;

  • 4) для газоанализаторов с ЭХ и ФИ сенсорами не выше +60 °С;

  • 5) для газоанализаторов с ТК сенсорами не выше +85 °С.

Таблица 14 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

120 000

Средний срок службы, лет

25Х)

Х) при условии проведения заводом-изготовителем капитального ремонта с полным восстановлением ресурса блоков БВП и БПП.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, паспорт системы АГИС-М и на шильдик системы АГИС-М.

Комплектность средства измерений

Таблица 15 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система мониторинга аналитическая газоизмерительная (конфигурация системы, в т.ч. количество БВП и БПП определяется техническим заданием)

АГИС-М

1 шт.

Паспорт

ПС

1 экз.

Руководство по эксплуатации

РЭ 2253.001.37

1 экз.

Документация на компоненты системы

-

1 комплект

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации РЭ 2253.001.37 (раздел 1 «Описание и принцип работы системы мониторинга аналитической газоизмерительной АГИС-М»).

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ Р МЭК 61207-1-2009 «Газоанализаторы. Выражение эксплуатационных характеристик. Часть 1. Общие положения»

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Правообладатель

Общество с ограниченной ответственностью «ЭльГаз»

(ООО «ЭльГаз»)

ИНН 7723823538

Юридический адрес: 119530, г. Москва, вн.тер.г. Муниципальный округ Очаково-Матвеевское, пр-д Стройкомбината, д. 6

Сайт: www.elgascompany.ru

E-mail: info@elgascompany.com

Изготовитель

Общество с ограниченной ответственностью «ЭльГаз»

(ООО «ЭльГаз»)

ИНН 7723823538

Адрес: 119530, г. Москва, вн.тер.г. Муниципальный округ Очаково-Матвеевское, пр-д Стройкомбината, д. 6

Cafrrwww.elgascompany.ru

E-mail: info@elgascompany.com

Испытательный центр

Акционерное общество «Головной центр стандартизации, метрологии и сертификации в химическом комплексе «Центрохимсерт»

(АО «Центрохимсерт»)

Адрес юридический: 129226, г. Москва, ул. Сельскохозяйственная, д. 12А

Адрес почтовый: 129226, г. Москва, ул. Сельскохозяйственная, д. 12А

Тел. (факс): +7 (499) 750-21-51

E-mail: chemsert@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц 30081-12

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, вн.тер.г. муниципальный округ проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Российская Федерация, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: + 7 (495) 481-33-80

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314164

по конкретной марке топлива, с указанием марки в паспорте на прибор.

по конкретной марке топлива, с указанием марки в паспорте на прибор.



Ссылки на другие приказы Росстандарта

  • №636 от 25.06.2013
  • №849 от 26.03.2007
  • №126 от 04.03.2012
  • №2310 от 31.12.2020
  • №124 от 25.01.2023
  • №1751 от 21.08.2018
  • №137 от 30.01.2015
  • №1248 от 21.06.2018
  • №3297 от 24.12.2019
  • №2612 от 22.11.2021
  • №454 от 26.02.2007
  • №758 от 17.04.2020
  • №2173 от 20.09.2019
  • №219 от 31.01.2023
  • №440 от 25.06.2012
  • №3036 от 27.12.2021
  • №144 от 30.01.2018
  • №1902 от 21.04.2011
  • №534 от 05.05.2014
  • №855 от 19.04.2019
  • №621 от 14.02.2011
  • №1735 от 25.11.2016
  • №1074 от 05.05.2006
  • №1430 от 04.12.2013
  • №2368 от 07.10.2019
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
