№1238 от 31.08.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1188
О внесении изменений в описание типа на корректоры объема газа ЕК270
МИНМСПКТОО ПРОМЬПШВННОСТИ И ТОРГОВЛИ российской мдолции
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росставдарт)
ПРИКАЗ31 августа 2016 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений Кг 51550 «Корректоры объема газа ЕК270» и внесении изменений в описание типа
1238
Во исполнение Административного регламента по предоставлению ' Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970,
зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» от 11 июля 2016 г. № и №710 приказываю:
г.
709
-
1. Внести изменения в описание типа на корректоры объема газа ЕК270, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 41978 изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 51
-13,
550
«Корректоры объема газа ЕК270», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений за номером 41978-13, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кугин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
его
Заместитель Руководителя
Ч'. '
* j
Сертификат; 18BA1B0002008D0118BB Комуацдан: Голубее Сергей Сергеева ^йстылйл«сс1вДк2015до18ДГ201^
Подлинник электронного документа, подтмсанного хранится » системе электронного Федерального агентства по' регулированию и метр
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» августа 2016 г. № 1238
Изменения в описание типа на корректоры объема газа ЕК270ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректоры объема газа ЕК270
Назначение средства измеренийдля
Корректоры объема газа ЕК270 (в дальнейшем - корректор) предназначены измерения давления и температуры и приведения объёма газа, измеренного счётчиком газа, к стандартным условиям с вычислением коэффициента сжимаемости (Ксж) по ГОСТ 30319.2 для природного газа или с учётом подстановочного коэффициента сжимаемости (Ксж' других неагрессивных, сухих газов (в т.ч попутный нефтяной газ, аргон, азот, воздух).
для
Принцип действия корректора основан на измерении значений рабочего объема (Vp), давления (Р), температуры (Т) газа и вычислении стандартного объема (Vc) с использованием, введенного либо вычисленного по ГОСТ 30319.2 коэффициента сжимаемости «К^».
Корректор предназначен для работы совместно со счётчиками объёма газа, имеющими импульсный выходной сигнал, пропорциональный объёму газа в рабочих условия: обеспечивает автоматический учёт потребления газа, а также контроль технологических параметров, связанных с эксплуатацией измерительного комплекса.
X, и
Корректор обеспечивает работу со счётчиками:
а) Имеющими импульсный выходной сигнал:
- с весом импульса 0,01 м3, 0,1 м3,1,0 м3, 10,0 м3 и 100 м3 в диапазоне частот от 0 до 8
Гц.
-
- с весом импульса от 1 до 99999 импульсов на м3 в диапазоне частот от 0 до 5 кГц.
б) Оборудованными счётной головой с позиционно-кодирующим устройством (энкодером)
Корректор обеспечивает измерение параметров газа:
-
- давления в трубопроводе преобразователем абсолютного или избыточного давления;
-
- температуры газа встроенным термометром сопротивления платиновым по ГОСТ 6651-2015 с номинальной статической характеристикой преобразования (НСХ) 501 (Pt500).
н)П
Для контроля технологических параметров корректор обеспечивает измерения:
-
- перепада давления на счетчике газа преобразователем перепада давления;
НСХ
-
- температуры окружающей среды встроенным термометром сопротивления с ; 500П (Pt500);
Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы ПВ, может устанавливаться во взрывоопасных зонах, и имеет маркировку взрывозащиты lExibIIBT4.
Фотография общего вида ЕК270 представлена на рисунке 1.
Рисунок 1 - Фотография общего вида

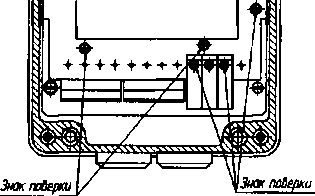

Места пломбирования и нанесения знака поверки, показаны на рисунке 2.
Лог поберки
Рисунок 2
Программное обеспечениеПрограммное обеспечение корректоров встроенное и является их неотъемлемой частью.
Конструкция корректоров ЕК270 исключает возможность несанкционированного влияния на ПО корректоров и измерительную информацию. Идентификационные данные ПО корректора приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EK270V1.XX* |
|
Номер версии |
1.ХХ* |
|
Цифровой идентификатор ПО |
55519** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
* - идентификационное наименование состоит из 2 частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. ** - контрольная сумма для метрологически значимой части. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2
|
Наименование параметра |
Значение | |
|
Диапазон измеряемого абсолютного давления, МПа |
от 0,08 до 10,0 |
|
3 | ||
|
Наименование параметра |
Значение | |
|
Сигнал от счетчика газа низкочастотный, Гц, не более |
8 | |
|
Сигнал от счетчика газа высокочастотный, кГц, не более |
5 | |
|
Коэффициент преобразования сигнала счетчика газа (НЧ), имп/м3 |
0,01; 0,1; 1; 10; 100 | |
|
Коэффициент преобразования сигнала счетчика газа (ВЧ), имп/м3 |
1- 99999 | |
|
Дисплей (строк и символов) |
4x20 | |
|
Выходной импульсный сигнал:
|
30 100 4 | |
|
Пределы допускаемой относительной погрешности, %***:
|
±0,35 ±0,1 ±0,05 ±0,37 | |
|
Интерфейс |
RS 232/RS485 оптический интерфейс ГОСТРМЭК61Ю7 | |
|
Напряжение питания: встроенное от внешнего источника, В |
7,2 В (2 батареи 3,6 В) 9 ±0,9 | |
|
Пределы допускаемой абсолютной погрешности измерения температуры окружающей среды, °C |
±1 | |
|
Диапазон измеряемого перепада давления, кПа |
от 0 до 1,6; от 0 до 2,5; от 0 от 0 до 6,3; от 0 до 10; от 0 д от 0 до 25; от 0 до 40 |
ю4; э16; |
|
Пределы основной приведенной погрешности измерения перепада давления, %, не более |
±0,1 | |
|
Дополнительная приведенная погрешность измерения перепада давления, %, не более на каждые 10 °C |
±0,1 | |
|
Диапазон температур измеряемой среды, °C |
от -23 до +60 | |
|
Диапазон температур окружающей среды, °C |
от -40 до +60 | |
|
Габаритные размеры, мм, не более |
200 х 180 х 110 | |
|
Масса, кг, не более |
2,8 | |
|
Средняя наработка на отказ, ч, не менее |
100000 | |
|
Средний срок службы, лет, не менее |
12 | |
|
***- во всем диапазоне рабочих условий эксплуатации корректора | ||
Знак утверждения типа
наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации - типографским способом.
Комплектность средства измерений
Таблица 3
|
Наименование |
Кол. |
Примечание | |
|
Корректор ЕК270 |
1 | ||
|
Руководство по эксплуатации |
1 | ||
|
Паспорт |
1 | ||
|
Преобразователь перепада давления |
1 |
По заказу | |
|
Термопреобразователь для измерения температуры окружающей среды |
1 |
По заказу | |
|
Комплект монтажных частей (КМЧ) |
1 |
По заказу |
ФБУ
осуществляется в соответствии с документом ЛГТИ.407229.170 РЭ Приложение А «Корректоры объема газа ЕК270. Методика поверки» с изменением 1, утвержденным «Нижегородский ЦСМ» 17.05.2016 г.
Основные средства поверки:
Калибратор давления Druck-605 с относительной погрешностью ±0,05 %.
Прецизионный измеритель температуры МИТ8.10 диапазон измерения от минус 200 до плюс 250 °C с абсолютной погрешностью ±(0,003+10'5t) °C.
Термометр платиновый эталонный ПТСВ-5-3, диапазон измерения от минус 30 до плюс 150 °C с абсолютной погрешностью ±0,03 °C.
Знак поверки наносится методом давления на пломбу и специальную мастику (термопластичную массу) и на паспорт в виде оттиска поверительного клейма.
Сведения о методиках (методах) измеренияметоды измерений изложены в руководстве по эксплуатации ЛГТИ.407229.170 РЭ.
Нормативные и технические документы, устанавливающие требования к корректорамобъема газа ЕК270
ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
Технические условия ТУ 4213-032-48318941-2009 (ЛГТИ.407229.170 ТУ).
ИзготовительООО «ЭЛЬСТЕР Газэлектроника»
ИНН 5243013811
Адрес: 607224 г. Арзамас, Нижегородская обл., ул. 50 лет ВЛКСМ, д.8а Тел.: (83147) 7-98-00, 7-98-14 Факс: (83147) 7-22-41 http://www.gaselectro.ru E-mail: Info.EGE@elster.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»),
603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.
Тел. (831) 428-78-78, факс (831) 428-57-48, электронная почта E-mail: mail@nncsm.ru.
Аттестат аккредитации в области обеспечения единства измерений № 30011-13 по проведению испытаний средств измерений в целях утверждения типа действителен до 27.11.2018.
