№1993 от 02.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 209935
О внесении изменений в описание типа СИ
Преобразователи (датчики) давления измерительные EJ*
Приказы по основной деятельности по агентству Вн. Приказ № 1993 от 02.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 декабря 2020 г.
Москва
О внесении изменений в описание типа на преобразователи (датчики) давления измерительные EJ*
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «Иокогава Электрик СНГ» от б/д № YRU-L20-0 и № YRU-L20-0 приказываю:
-
1. Утвердить новую редакцию описания типа на преобразователи (датчики) давления измерительные EJ*, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 59868-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 59868-15 «Преобразователи (датчики) давления измерительные EJ*. Методика поверки» с изменением № 4 и распространить действие документа на преобразователи (датчики) давления измерительные EJ*, находящиеся в эксплуатации и вновь изготавливаемые.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
С.С.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» декабря 2020 г. № 1993
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи (датчики) давления измерительные EJ* Назначение средства измеренийПреобразователи (датчики) давления измерительные EJ* (далее - преобразователи), предназначены для непрерывных измерений и преобразования значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, температуры (при помощи подключаемого внешнего термопреобразователя сопротивления) и параметров, определяемых по разности давления (массового и объемного расхода, уровня, плотности, и др.) в унифицированный электрический выходной сигнал постоянного тока (ток или напряжение) и/или цифровой сигнал для передачи по протоколам HART, BRAIN, Foundation Fieldbus, Modbus, Profibus и др.
Описание средства измеренийВ преобразователях (датчиках) давления измерительных EJ* используется резонансночастотный принцип преобразования давления. Чувствительный элемент датчика выполнен на базе монокристалла кремния. Кремниевые резонансно-частотные преобразователи отличаются высокой стабильностью и удобством получения цифровой измерительной информации.
Встроенная электроника обрабатывает в соответствии с установками полученный частотный сигнал в цифровом виде, и выводит в цифровом виде (протоколы HART, BRAIN, Foundation Fieldbus, Modbus, Profibus и др.), и/или преобразует его в аналоговый выходной сигнал постоянного тока (ток или напряжение). Передача данных по цифровым протоколам HART или BRAIN возможна одновременно с аналоговым выходным сигналом постоянного тока 4-20 мА или 1-5 В (для HART) путем наложения частотного сигнала на сигнал постоянного тока.
Преобразователи (датчики) давления измерительные EJ* могут выполнять следующие функции:
-
- учитывать воздействие внешних влияющих факторов, таких как температура окружающей или рабочей среды, статическое давление;
-
- осуществлять дистанционную перенастройку диапазонов измерений;
-
- выдавать сигналы пропорциональные корню квадратному из измеряемой величины;
-
- проводить линеаризацию выходного сигнала по шаблону пользователя;
-
- осуществлять функции самодиагностики, позволяющие непрерывно отслеживать техническую исправность преобразователей.
Преобразователи (датчики) давления измерительные EJ* производятся следующих модификаций: EJX (серия А) и EJA (серия А, серия Е), в которых содержатся модели 110, 115, 118, 120, 130, 210, 220, 430, 438, 440, 310, 510, 530, 560 (только для модификации EJA), 610, 630, 910, 930 и исполнения EJXC (серия А) модели 40, 50, 80, 81; EJAC (серия E), модели 50, 60, 80, 81. Они различаются метрологическими характеристиками, геометрическими размерами, а также видом измеряемого давления.
Преобразователи EJXC (серия А) и EJAC (серия Е) являются комбинированными исполнениями модификаций EJX (серии А) или EJA (серии Е) соответственно, с одним или несколькими комплектующими с промывочным кольцом, адаптером, измерительной диафрагмой, вентильным блоком, фланцевым соединением прямого монтажа, фланцевым соединением с капиллярами.
Преобразователи EJXC40A с выносными сенсорами (DRS) являются комбинированными исполнениями модификации измерительных преобразователей избыточного давления EJX (серии А) для измерений дифференциального давления и параметров, функционально связанных с давлением (уровня, плотности, массового и объемного расхода) и представляют собой два датчика избыточного давления (ведущий и ведомый), соединенные кабелем для синхронизации измерения.
Преобразователи (датчики) давления измерительные EJ* помимо общепромышленного исполнения имеют и взрывозащищенные исполнения.
Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в технической документации на преобразователи:
EJabc-de.....
a - модификация (A или X),
b - модели (110, 930)
c - серия (А или Е),
d - код вида выходного сигнала
e - код диапазона (шкалы) выходного сигнала
. - коды других, не влияющих на метрологические и технические характеристики,
параметров (резьба, ориентация развязки, наличие/отсутствие дисплея и т.д.).
Преобразователи комбинированного исполнения помимо указанной выше этикетки датчика имеют дополнительную этикетку комбинированного исполнения:
EJaCbc-d.....
a - модификация (A или X),
b - модели (40, ., 80)
c - серия (А или Е),
d - вид измеряемого давления (абсолютное, избыточное, дифференциальное)
. - коды других, не влияющих на метрологические и технические характеристики,
параметров (наличие отсутствие мембраны, разделительных колец, материалов, и т.д.).
Полные коды моделей указываются в паспортах на преобразователи.
Общий вид преобразователей представлен на рисунках 1- 5.
Допускается выпуск датчиков в разных цветовых решениях.

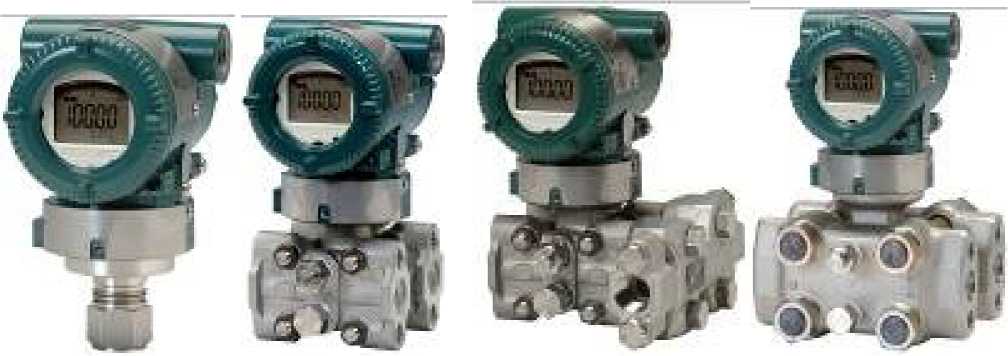

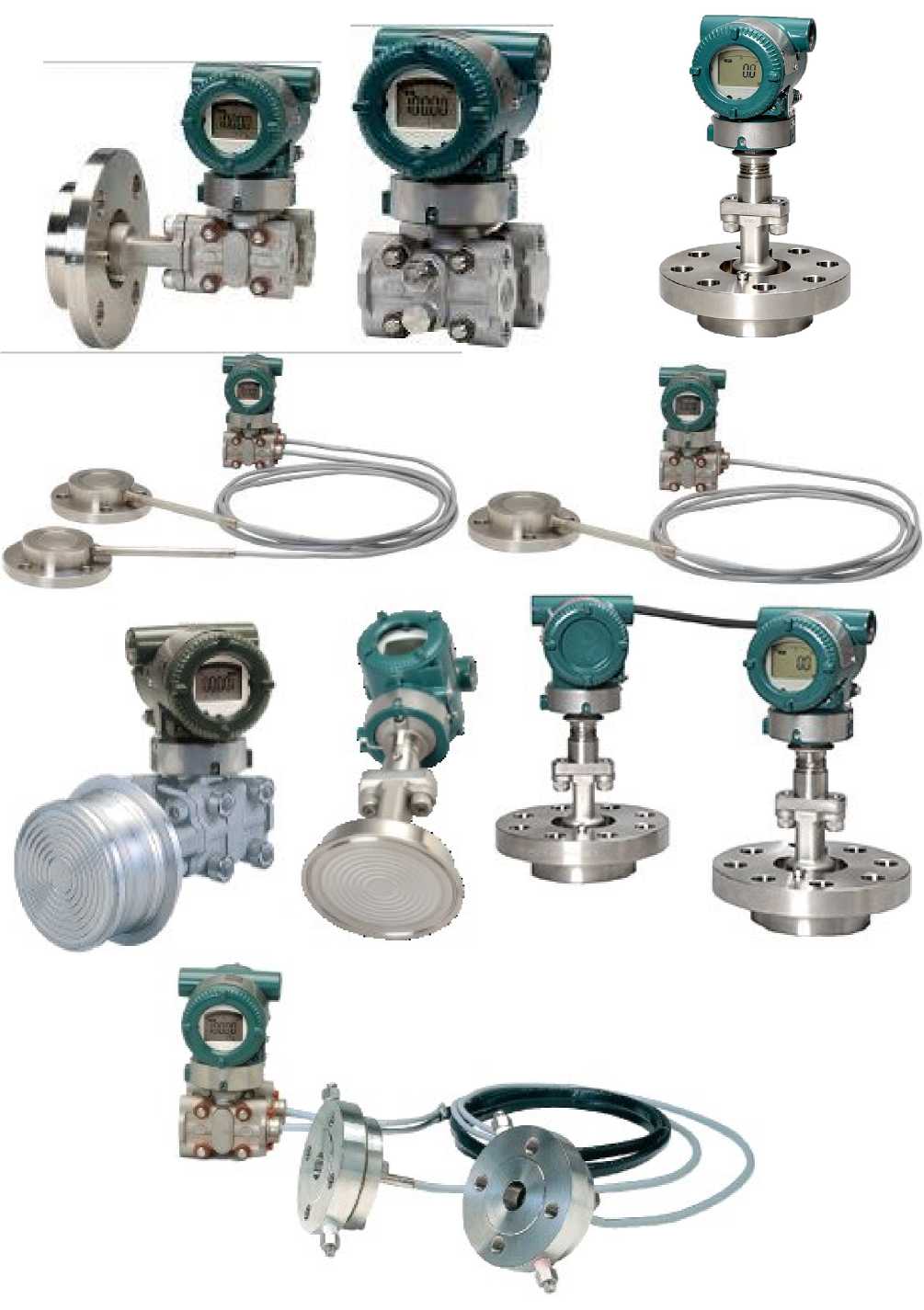

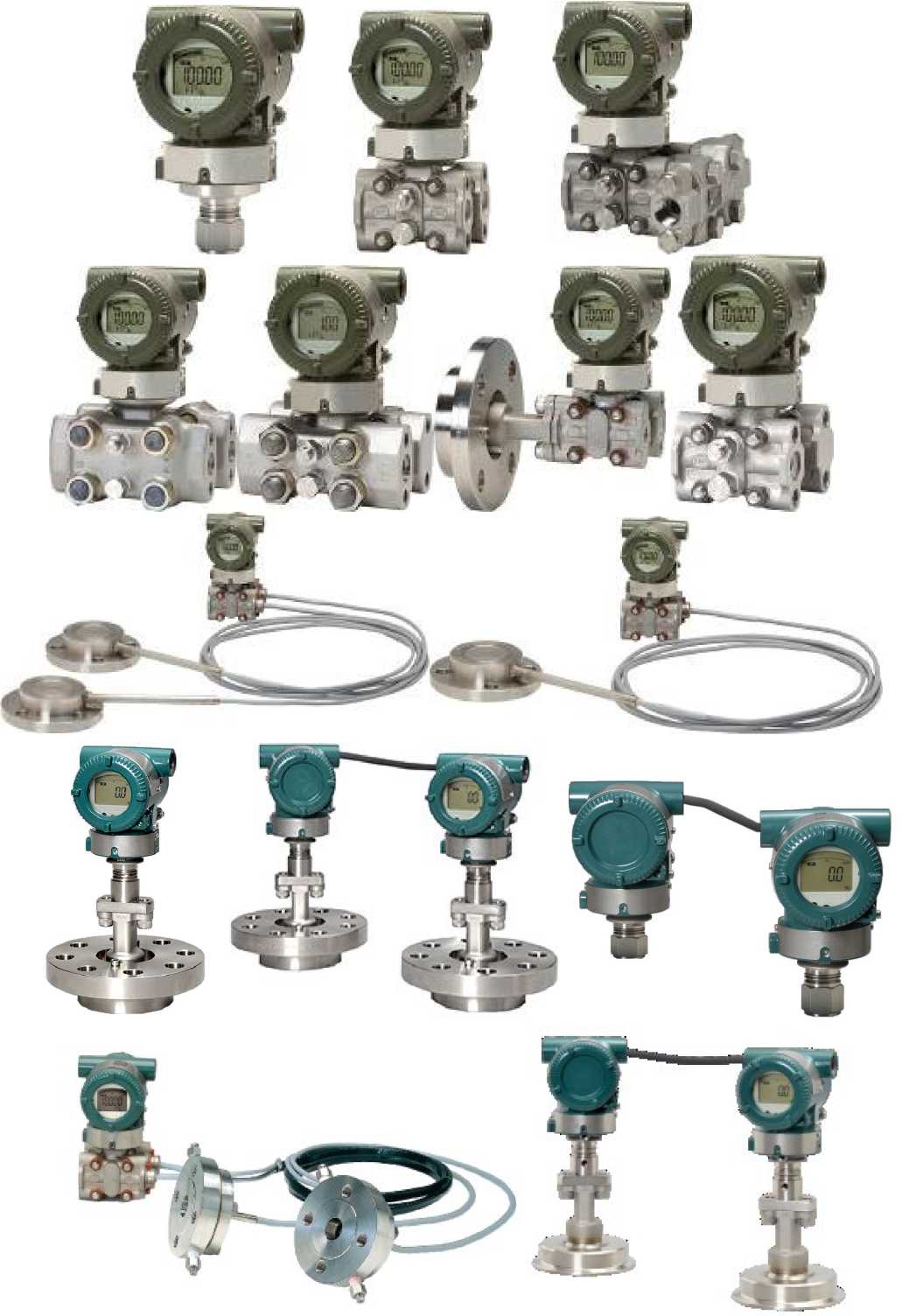

Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)

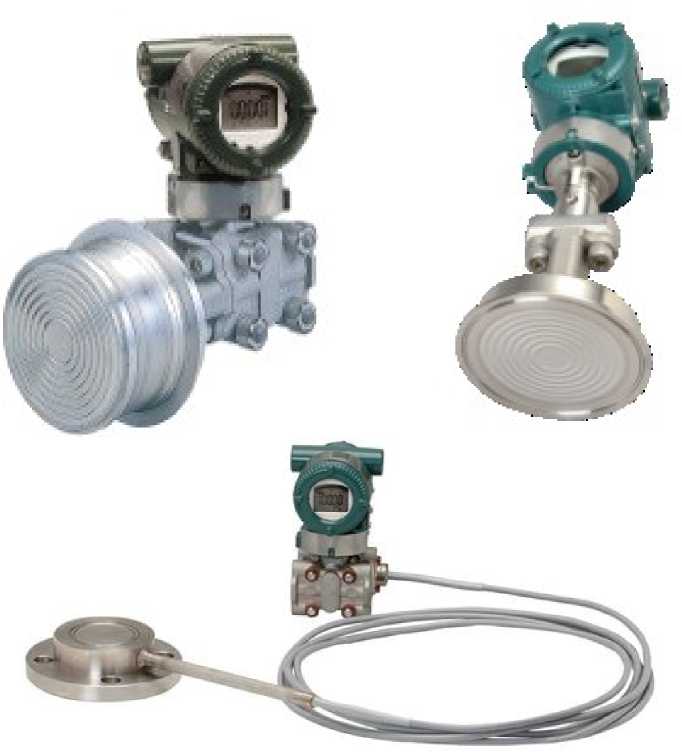

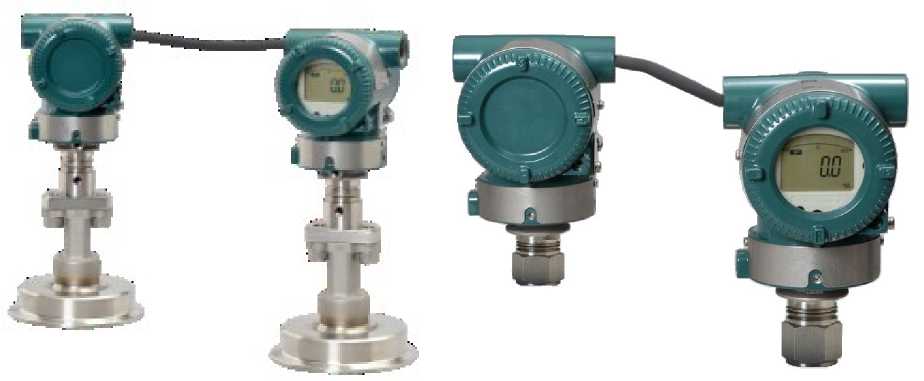

Рисунок 2 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)
Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)

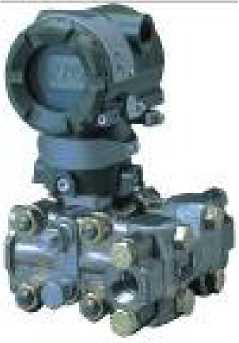

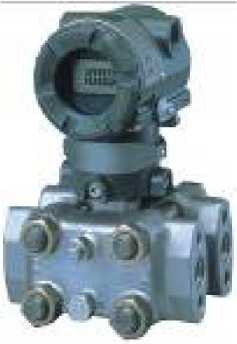

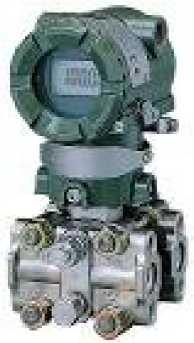

Рисунок 3 - Общий вид преобразователей (датчиков) давления измерительных EJA (серия A)

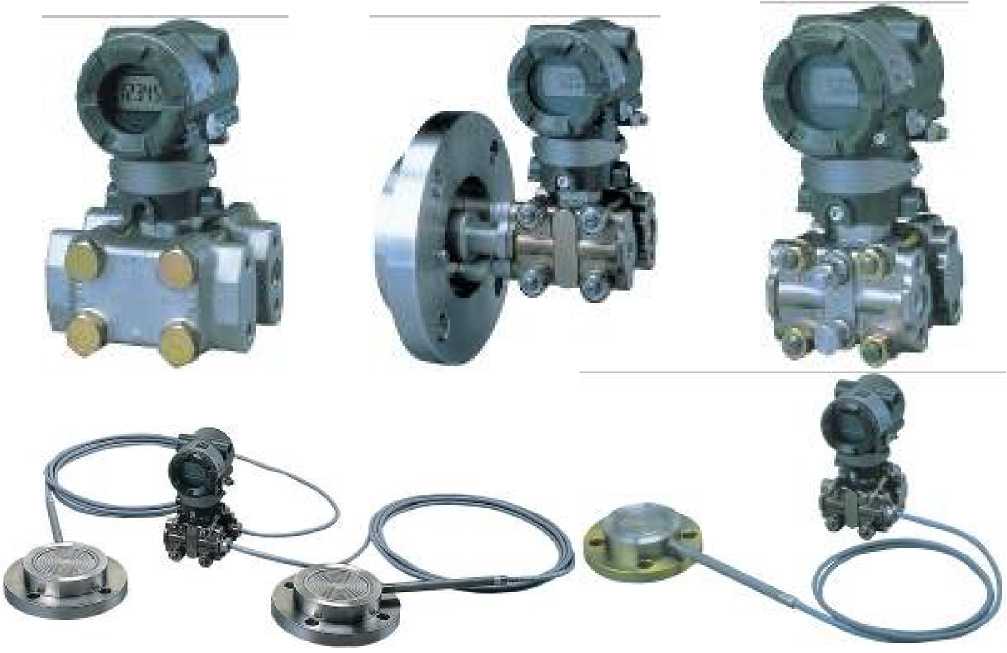

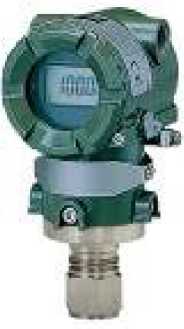

Рисунок 4 - Общий вид преобразователей (датчиков) давления измерительных
EJA (серия E), EJAC (серия E).
Рисунок 5 - Общий вид преобразователей (датчиков) давления измерительных
EJA (серия E), EJAC (серия E).
Программное обеспечениеПрограммное обеспечение (ПО) является встроенным и предназначено для обработки измерительной информации, индикации результатов измерений на ЖКИ, формирования выходных сигналов, настройки преобразователей, проведение диагностики преобразователя. Разделения на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ преобразователя не проводится. Для защиты от несанкционированного доступа к ПО преобразователя внутри его корпуса установлена перемычка защиты от записи.
Для целей конфигурирования датчиков может быть использован программный комплекс FieldMate, устанавливаемый на персональный компьютер и поддерживающий процедуры начальной установки, текущего техобслуживания, регистрации неисправностей и сохранения информации о конфигурации датчиков давления и других устройств КИПиА по различным протоколам передачи данных, включая HART, BRAIN, Foundation Fieldbus, Modbus, Profibus.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.01 |
|
Цифровой идентификатор ПО |
Не отображается |
|
Другие идентификационные данные |
отсутствуют |
Таблица 2 - Основные метрологические и технические характеристики преобразователей
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений (в зависимости от модели и настройки):
|
от 0 до 70 1) от -0,1 до +70 1) от -0,5 до +14 1) 2) от -70 до +70 1) 2) |
|
Диапазон измерений температуры при помощи внешнего термопреобразователя сопротивления с НСХ типа «Pt100» (по ГОСТ 6651-2009), °С (только для моделей 910, 930) |
от -200 до +850 1) |
|
Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления и разности давлений (в зависимости от модели и настройки), % |
от ±0,025 до ±0,6 1) |
|
Пределы допускаемой основной абсолютной погрешности канала измерений температуры, (только для моделей 910, 930), °С |
±0,5 |
|
Пределы допускаемой относительной погрешности при вычислении расхода (без учета погрешности определения свойств измеряемой среды), % |
±0,1 |
|
Температура окружающей среды, °С (для моделей с ЖКИ) |
от -60 до +85 1) (от -30 до +80) |
|
Пределы допускаемой дополнительной приведенной (от верхнего предела диапазона измерений) погрешности от влияния изменения температуры окружающего воздуха, на 28 °С, (в зависимости от модели и от настройки), % |
от ±0,014 до ±0,8 1) |
|
Информативный параметр выходного сигнала:
|
от 4 до 20 мА, от 1 до 5 В протоколы BRAIN, HART, Foundation Fieldbus, Modbus, Profibus |
|
Напряжение питания, В (в зависимости от модели) |
от 10,5 до 42 |
|
Габаритные размеры (преобразователь, без учёта разделительных мембран, фланцевой части, монтажных кронштейнов и т.п.), не более, мм |
300x250x250 |
|
Масса (преобразователь, без учёта разделительных мембран, фланцевой части, монтажных кронштейнов и т.п.), не более, кг |
15 |
|
Средняя наработка до отказа, ч, не менее |
180000 |
|
Средний срок службы, не менее, лет |
20 |
|
Примечания:
| |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь (датчик) давления измерительный |
EJ* |
1 шт. |
В соответствии с заказом |
|
Паспорт |
1 экз. |
В соответствии с заказом | |
|
Методика поверки |
МП 59868-15 с изменением №4 |
1 экз. |
Допускается поставлять 1 экз. на партию преобразователей |
|
Коммуникатор для настройки или ПО «FieldMate» |
1 шт. |
По отдельному заказу | |
|
Руководство по эксплуатации |
1 экз. | ||
|
Термопреобразователь сопротивления Pt100 (со специальным разъемом и удлинительным кабелем) |
1 шт. |
По отдельному заказу, только для моделей 910, 930 |
осуществляется по документу МП 59868-15 «Преобразователи (датчики) давления измерительные EJ*. Методика поверки» с изменением № 4, утвержденному ФГУП «ВНИИМС» 06.07.2020 г.
Основные средства поверки:
Манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500
(Регистрационный № 58794-14).
Манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Мультиметр HP Agilent 3458A (Регистрационный № 25900-03).
Мера электрического сопротивления МС3050 (Регистрационный № 28926-05). Задатчики давления Воздух-1600 (Регистрационный № 12143-04).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям (датчикам) давления измерительным EJ*ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия»
ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 "Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа"
Приказ Росстандарта от 06.12.2019 г. № 2900. Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1»10’1 - 1«107 Па»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Техническая документация фирмы-изготовителя
ИзготовительФирма «Yokogawa Electric Corporation», Япония
Адрес: 2-9-32, Nakacho, Musashino-shi, Tokyo 180-8750 Japan
Телефон: +81 422 52 5518, факс: +81 422 52 2102
Web-сайт: www.yokogawa.com
Фирма «Yokogawa Electric China Co.,ltd.», Китай
Адрес: №365 Хиш Long Street, Suzhou Industrial Park, Jiangsu, 215126, China
Телефон: +86 512 62833666, факс: +86 512 62833100
Web-сайт: www.yokogawa.com
ЗаявительОбщество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
ИНН 7703152232
Адрес: 129110, г. Москва, Самарская улица, д.1, этаж 4
Телефон: +7(495) 737-78-68/71, 933-85-90; факс. +7(495) 737-78-69, 933-85-49 Web-сайт: www.yokogawa.ru
E-mail: info@ru.yokogawa.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
