№474 от 05.03.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 139626
О продлении и переоформлении свидетельства об утверждении типа средства измерений № 59105 "Термопреобразователи сопротивления ТСМ 012, ТСП 012"
Приказы по основной деятельности по агентству
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ05 марта 2020 г.
№ 474
Москва
О продлении и переоформлении свидетельства об утверждении типа средства измерений № 59105 «Термопреобразователи сопротивления ТСМ 012, ТСП 012»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ЗАО СКБ «Термоприбор» от 14 февраля 2020 г. № 52/СКБ и № 384/СКБ, приказываю:
-
1. Продлить срок действия свидетельства об утверждении типа № 59105 «Термопреобразователи сопротивления ТСМ 012, ТСП 012» на последующие 5 лет.
-
2. Переоформить свидетельство об утверждении типа № 59105
«Термопреобразователи сопротивления ТСМ 012, ТСП 012», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 60966-15, с сохранением
регистрационного номера, в связи' с -изменением кода идентификации отечественного производства.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину),
ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии
с Административным регламентом , оформление свидетельства с описанием типа средства измерений - и - выдачу его заявителю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕЭЛ
Сертификат: OOE1O36E1B07E0FB8OEA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен; с 06,11.2019 до 06.11.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» марта 2020 г. № 474
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления ТСМ 012, ТСП 012
Назначение средства измеренийТермопреобразователи сопротивления ТСМ 012, ТСП 012 (далее по тексту - ТС) предназначены для измерений температуры сыпучих, жидких и газообразных неагрессивных, а также агрессивных сред, не разрушающих защитный корпус ТС, а также температуры поверхности твердых тел, в том числе во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 ПУЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, IIC групп Т1 ... Т6 по ТР ТС 012/2011.
Описание средства измеренийПринцип работы ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры.
В зависимости от способа контакта с измеряемой средой изготавливают погружаемые ТС и поверхностные ТС (далее по тексту - ТС.П). Погружаемые ТС имеют модели с соединительным кабелем (далее по тексту - ТС.К) и модели для измерения температуры окружающей среды (воздуха) (далее по тексту - ТСп).
ТС изготавливают в общепромышленном (далее по тексту - ТС-Оп) и во взрывозащищенном (далее по тексту - ТС-Ех) исполнениях.
Взрывозащищенность ТС-Ех в соответствии с ТР ТС 012/2011 обеспечивается видами взрывозащиты либо «взрывонепроницаемая оболочка» (для ТС-Exd), либо для ТС, относящихся к простому электрооборудованию, - «искробезопасная электрическая цепь «i» (для ТС-Exi) или «взрывонепроницаемая оболочка»+«искробезопасная электрическая цепь «i» (для ТС-Exdi).
Все ТС изготавливают в виброустойчивом исполнении по ГОСТ Р 52931-2008.
Все погружаемые ТС с монтажной частью защитного корпуса с длинами до 160 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях особо высоких вибрационных нагрузок (модели ТС.ОВ).
Все погружаемые ТС с монтажной частью защитного корпуса с длинами до 500 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях высоких вибрационных нагрузок (модели ТС.В).
Модели ТС имеют исполнения, отличающиеся друг от друга по диапазону измеряемых температур, по конструкции ЧЭ, по виду номинальной статической характеристики (далее по тексту - НСХ) преобразования, по количеству ЧЭ, по схеме соединения внутренних проводов с ЧЭ, по виброустойчивости, по виду установочного устройства, по конструкции и материалу защитного корпуса, по диаметру и длине монтажной части защитного корпуса, по диаметру установочной поверхности, по длине соединительного кабеля.
ТС состоят из ЧЭ, защитного корпуса и либо клеммной головки, либо соединительного кабеля и клеммной головки, либо разъема, либо соединительного кабеля.
ЧЭ выполнены на основе либо микропровода, либо пленочных терморезисторов.
Установочное устройство для крепления погружаемых ТС на объекте измерений представляет собой устанавливаемый на защитном корпусе ТС либо подвижный штуцер с резьбой М20х1,5 (или М8х1, или М12х1,25, или М12х1,5, или М14х1,5, или М16х1,5, или G1/2, или М27х2) с приварным уплотнительным кольцом, либо неподвижный штуцер с резьбой М20х1,5 (или G1/2, или K1/2", или R1/2, или K3/4", или R3/4), либо передвижной штуцер с резьбой М20х1,5 (или М8х1, или М12х1,5, или М16х1,5, или М27х2) (не входит в комплект поставки), либо усиленный неподвижный штуцер с резьбой М20х1,5 (или М27х2, или G1/2, или K1/2", или R1/2, или K3/4", или R3/4), непосредственно на котором установлена клеммная головка.
Защитный корпус погружаемых ТС выполнен на основе трубы с приварным дном из нержавеющих сталей 12Х18Н10Т или 10Х17Н13М2Т.
Защитный корпус поверхностных ТС выполнен из алюминиевого сплава или нержавеющей стали с плоским дном или дном, имеющим радиус кривизны, соответствующий диаметру поверхности, на которую защитный корпус устанавливается на объекте измерений.
Клеммная головка ТС выполнена из либо литьевого алюминиевого сплава, либо стеклонаполненного полиамида, либо прессматериала, либо поликарбоната.
Соединительный кабель выполнен либо на основе многожильных медных проводов во фторопластовой изоляции, которые защищены внешними оболочками из:
- оплетки из металлических проволок и фторопластовой трубки,
- оплетки из металлических проволок, фторопластовой трубки и металлорукава в полихлорвиниловой изоляции,
- оплетки из металлических проволок, фторопластовой трубки и нержавеющего металлорукава,
- оплетки из металлических проволок, либо на основе кабеля КНМСН в металлической оболочке.
Фотографии общего вида ТС представлены на рисунках 1 - 8.

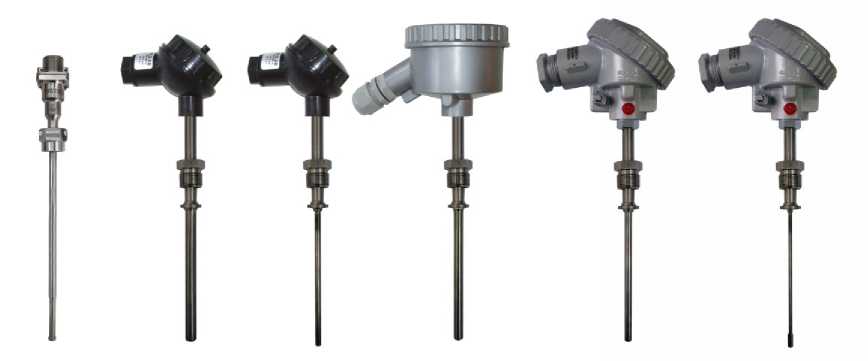

Рисунок 1 - Общий вид погружаемых общепромышленных ТС-Оп и взрывозащищенных ТС-Exi

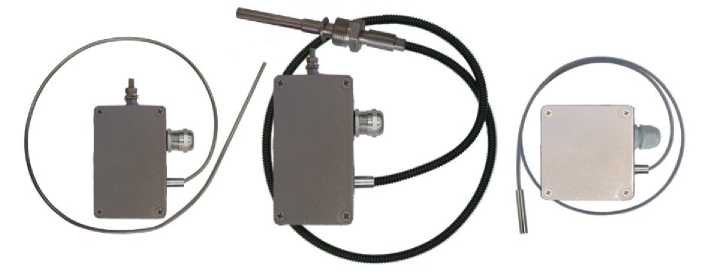

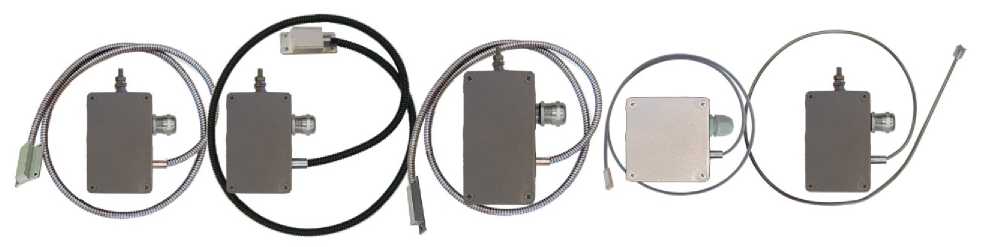

Рисунок 2 - Общий вид погружаемых общепромышленных ТС.К-Оп и взрывозащищенных ТС.К-Exi с соединительным кабелем
Рисунок 3 - Общий вид поверхностных общепромышленных ТС.П-Оп и взрывозащищенных ТС.П-Exi

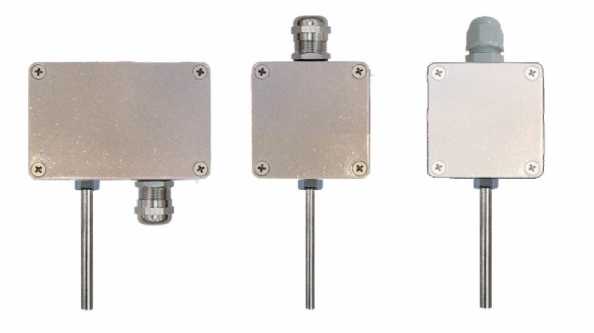

Рисунок 4 - Общий вид общепромышленных ТСп-Оп и взрывозащищенных ТСп-Exi для измерения температуры окружающей среды (воздуха)

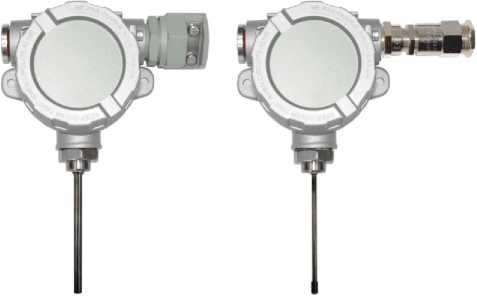

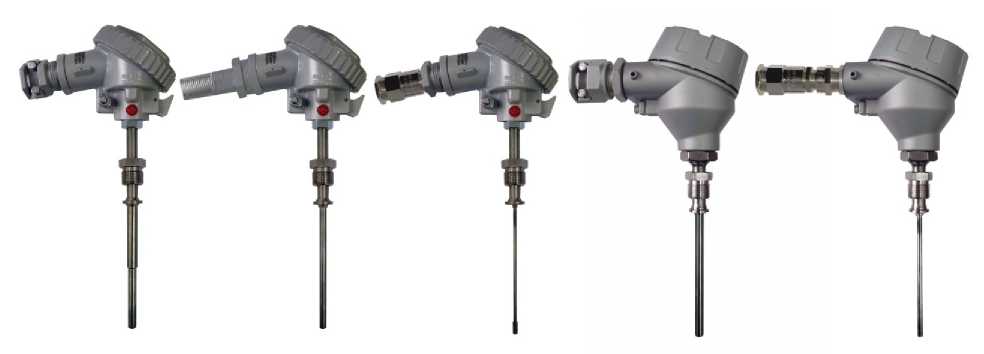

Рисунок 5 - Общий вид погружаемых взрывозащищенных ТС-Exd, ТС-Exdi

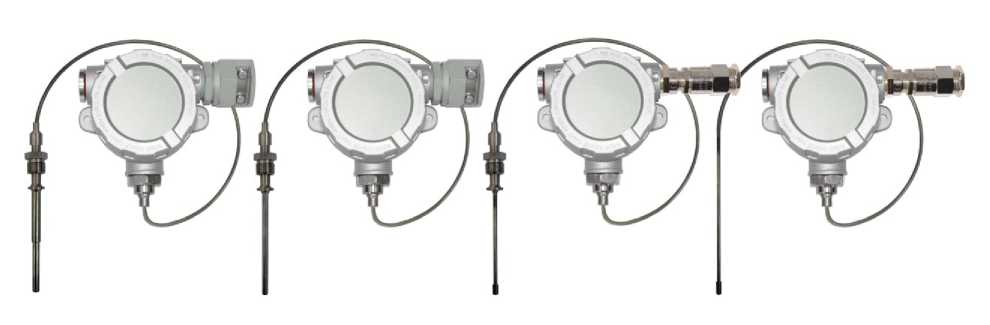

Рисунок 6 - Общий вид погружаемых взрывозащищенных ТС.К-Exd, ТС.К-Exdi с соединительным кабелем

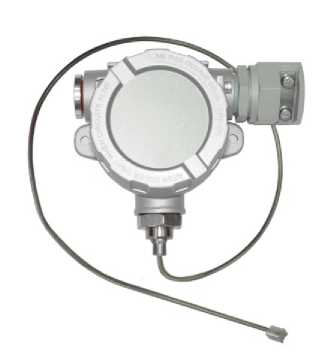

Рисунок 7 - Общий вид поверхностных взрывозащищенных ТС.П-Exd, ТС.П-Exdi
Рисунок 8 - Общий вид взрывозащищенных ТСп-Exd, ТСп-Exdi для измерения температуры окружающей среды (воздуха)
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики ТС
|
Наименование характеристики |
Значение характеристики |
|
Рабочие диапазоны измеряемых температур, °С: - для ТСП 012 класса допуска АА по ГОСТ 6651-2009 |
от -50 до +250 |
|
- для ТСП 012 класса допуска А по ГОСТ 6651-2009 |
от -60 до +200; от -60 до +450 |
|
- для ТСП 012 классов допуска В, С по ГОСТ 6651-2009 |
от -60 до +200; от -60 до +500 |
|
- для ТСМ 012 класса допуска А по ГОСТ 6651-2009 |
от -50 до +120 |
|
- для ТСМ 012 классов допуска В, С по ГОСТ 6651-2009 |
от -60 до +180 |
|
Условное обозначение НСХ преобразования по ГОСТ |
50М; 100М; 50П; 100П; Pt100; |
|
6651-2009 |
Pt500; Pt1000 |
|
Класс допуска по ГОСТ 6651-2009 |
АА; А; В; С |
|
Допуск (по ГОСТ 6651-2009), °С (где |t| - абсолютное значение температуры, °С, без учета знака): - для ТСП 012 класса допуска АА |
± (0,1+0,0017-|t|) |
|
- для ТС класса допуска А |
± (0,15+0,002-|t|) |
|
- для ТС класса допуска В |
± (0,3+0,005-|t|) |
|
- для ТС класса допуска С |
± (0,6+0,01-|t|) |
|
Количество ЧЭ |
1 или 2 |
|
Схема соединения внутренних проводов ТС с ЧЭ |
2-х-(*), 3-х- или 4-х-проводная |
|
Электрическое сопротивление изоляции измерительных цепей относительно защитного корпуса ТС, а также между электрически несвязанными цепями ТС, МОм, не менее: - при температуре от +15 до +35 °С и относительной влажности от 30 до 80 % |
100 |
|
- при температуре +40 °С и относительной влажности 100 % |
0,5 |
|
- при верхнем значении температуры рабочего диапазона |
10 |
|
Время термической реакции Т0,63 погружаемых ТС, с, не более: - для ТС с защитным корпусом 04, 05, 06 мм, 010 мм с переходом на 06 мм, 010 мм с переходом на 06,5 мм, 010 мм с переходом на 04,5 мм; 08 мм с переходом на 06 мм |
9 |
|
- для ТС с защитным корпусом 08 мм, 010 мм с переходом на 08 мм |
15 |
|
- для ТС с защитным корпусом 010 мм |
25 |
|
Время термической реакции Т0,63 погружаемых ТС с малоинерционным ЧЭ, с, не более: - для ТС с защитным корпусом 03 мм |
4,5 |
|
- для ТС с защитным корпусом 04 мм |
5 |
|
- для ТС с защитным корпусом 05, 06 мм, 010 мм с переходом на 06 мм, 010 мм с переходом на 06,5 мм, 010 мм с переходом на 04,5 мм; 08 мм с переходом на 06 мм |
6 |
|
- для ТС с защитным корпусом 08 мм, 010 мм с переходом на 08 мм |
9 |
|
- для ТС с защитным корпусом 010 мм |
15 |
|
Наименование характеристики |
Значение характеристики |
|
Время термической реакции то,бз поверхностных ТС.П, с, не более |
25 |
|
Время термической реакции то,бз поверхностных ТС.П с малоинерционным ЧЭ, с, не более |
10 |
|
Условное давление среды, температуру которой измеряют, МПа |
от 0,4 до 35,0 |
|
Диаметр погружаемой части защитного корпуса, мм |
3,0±0,1; 4,0±0,3; 5,0±0,3; 6,0±0,3; (5,5±0,3)/(6,0±0,3); (6,0±0,3)/(8,0±0,3); (6,0±0,3)/(10,0±0,3); 8,0±0,3; (8,0±0,3)/(10,0±0,3); 10,0±0,3 |
|
Диаметр установочной поверхности защитного корпуса, мм |
от 20 до 600 |
|
Длина соединительного кабеля, мм |
от 100 до 15000 |
|
Длина монтажной части защитного корпуса, мм |
от 20 до 3150(**) |
|
Масса, г |
от 50 до 2500 |
|
Средняя наработка до отказа, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
12,5 |
|
Вид климатического исполнения ТС по ГОСТ 15150-69 |
О1 |
|
Группа исполнения ТС по ГОСТ Р 52931-2008 |
Д2 (в диапазоне температур окружающего воздуха от -60 до +70 °С) |
|
Степень защиты ТС от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015 |
IP54; IP65; IP67; IP68 |
|
Примечания: ( ) - ТС классов АА, А по ГОСТ 6651-2009 не могут изготавливаться с двухпроводной схемой соединения внутренних проводов; (**) - Допускается изготовление ТС с защитным корпусом 010 мм с длиной монтажной части не более 4500 мм. | |
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к ТС.
Комплектность средства измерений
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
ТС |
ТСМ 012 ТСП 012 |
1 шт. (модель и исполнение - в соответствии с заказом) |
|
Паспорт
|
РГАЖ 2.821.012 ПС РГАЖ 2.821.012.50 ПС |
1 экз. |
|
Руководство по эксплуатации
|
РГАЖ 2.821.012 РЭ РГАЖ 2.821.012.02 РЭ |
1 экз. |
|
Габаритный чертеж (ГЧ) |
- |
1 экз. |
|
Примечание: РЭ и ГЧ поставляются в одном экземпляре с первой партией ТС. | ||
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометры сопротивления платиновые вибропрочные ПТСВ-1-2, ПТСВ-1-3 эталонные 2-го и 3-его разрядов, диапазон измеряемых температур от минус 50 до плюс 500 °С;
- многоканальный прецизионный измеритель/регулятор температуры МИТ 8.10, ПГ при измерении сопротивления (1 мА): ±(0,0005+10-5 R) Ом;
- термостаты жидкостные типов ТПП-1.1, «ТЕРМОТЕСТ-100», диапазон воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания заданной температуры: ±(0,004.. .0,01) °С.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления ТСМ 012, ТСП 012ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
РГАЖ 2.821.012.02 ТУ Термопреобразователи сопротивления ТСМ 012, ТСП 012,
ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
ИзготовительЗакрытое акционерное общество Специализированное конструкторское бюро «Термоприбор» (ЗАО СКБ «Термоприбор»)
Адрес: Россия, 115201, г. Москва, ул. Котляковская, д. 6, стр. 8. ИНН 7724123433
Телефон/факс: (495) 513-42-51, 513-47-76, 513-44-38 E-mail: info@termopribor.com
Web-сайт: www.termopribor.msk.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
«05» марта 2020 г.
М.п.
