Приказ Росстандарта №1130 от 09.06.2026

№1130 от 09.06.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 748027
ПРИКАЗ_Об утверждении типов средств измерений (16)
Приказы по основной деятельности по агентству Вн. Приказ № 1130 от 09.06.2026

2026 год
месяц June

3140 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

09 июня 2026 г.

ИЗО

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р. Лазаренко

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ^июня 2026 г. № __³⁰

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код

характера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

Счетчики газа ротационные

QWR

98692-26

G16 серийный №202509161, G25 серийный №202509162, G65 серийный №202509163, G250 серийный №202509164, G400 серийный №202509165

Qianwei Meter (Chongqing) Co., Ltd.,

Китай

Qianwei Meter (Chongqing) Co., Ltd.,

Китай

ОС

МП-9892025 «Государствен-ная система обеспечения единства измерений.

Счетчики газа ротационные QWR. Методика поверки»

4 года

Wotai Certification Service (Suzhou) Co.,

Ltd, Китай

ООО

«ПРОММАШ ТЕСТ Метрология»,

г. Чехов, Московская обл.

30.12.2025

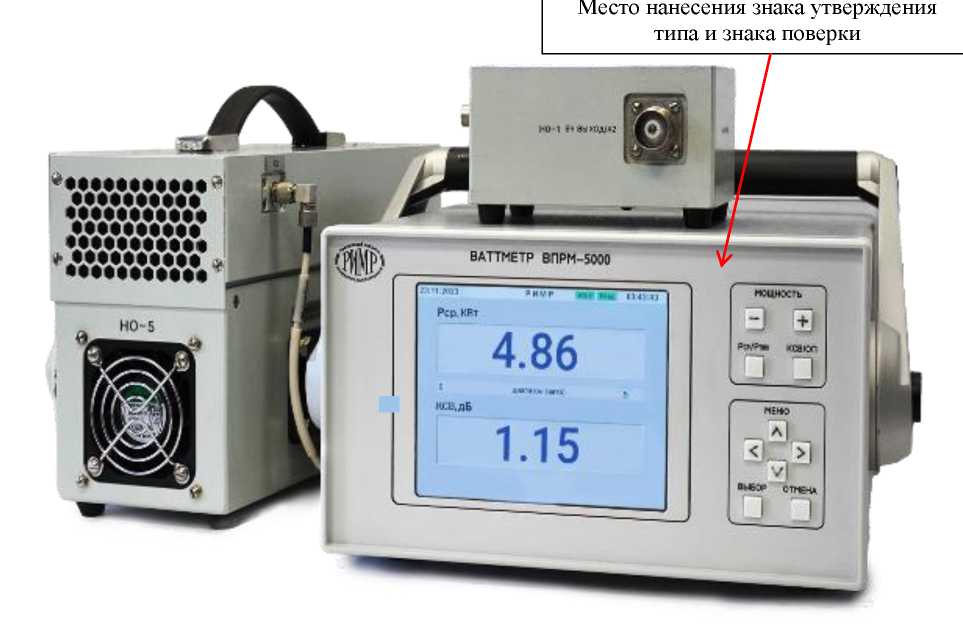

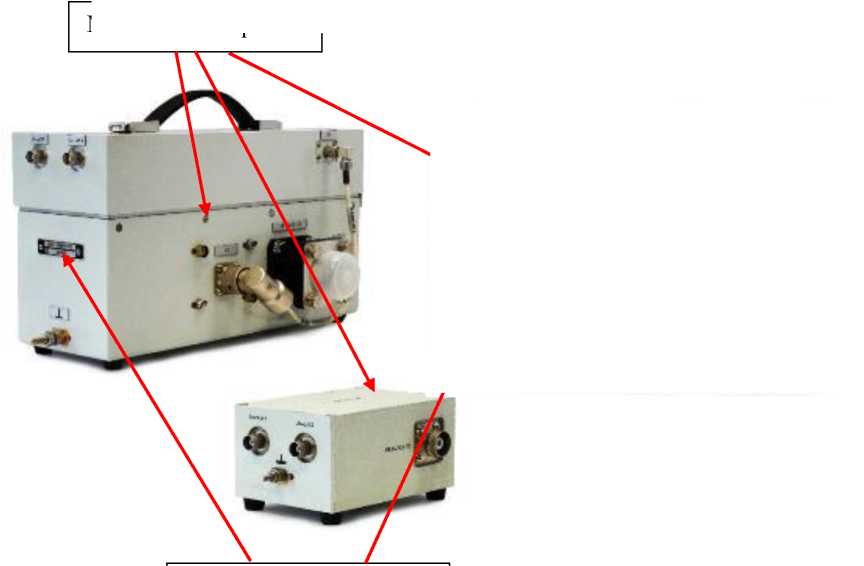

Ваттметры проходящей мощности

ВПРМ-

5000

98693-26

Ваттметр проходящей мощности ВПРМ-5000 зав. № 988022 в составе: блок измерительный ВПРМ-5000, зав. № 988025, направленный от-

Акционерное общество «РОССИЙ

СКИЙ ИНСТИТУТ МОЩНОГО РАДИО

СТРОЕНИЯ»

Акционерное общество «РОССИЙСКИЙ ИНСТИТУТ МОЩНОГО РАДИОСТРОЕНИЯ»

ОС

МП 111

25-002 «ГСИ. Ваттметры проходящей мощности ВПРМ-

1 год

Акционерное общество «РОССИЙСКИЙ ИНСТИТУТ МОЩНОГО РАДИОСТРОЕНИЯ» (АО

ФГУП «ВНИИФТРИ », Московская обл., пгт. Менделеево

14.07.2025

ветвитель НО-1 зав. № 3590024, направленный ответвитель НО-5 зав.

№ 2040023

(АО «РИМР»), г. Санкт-Петербург

ИНН

7801062273

(АО «РИМР»), г. Санкт-Петербург

ИНН

7801062273

5000. Методика поверки»

«РИМР»), г. Санкт-Петербург ИНН 7801062273

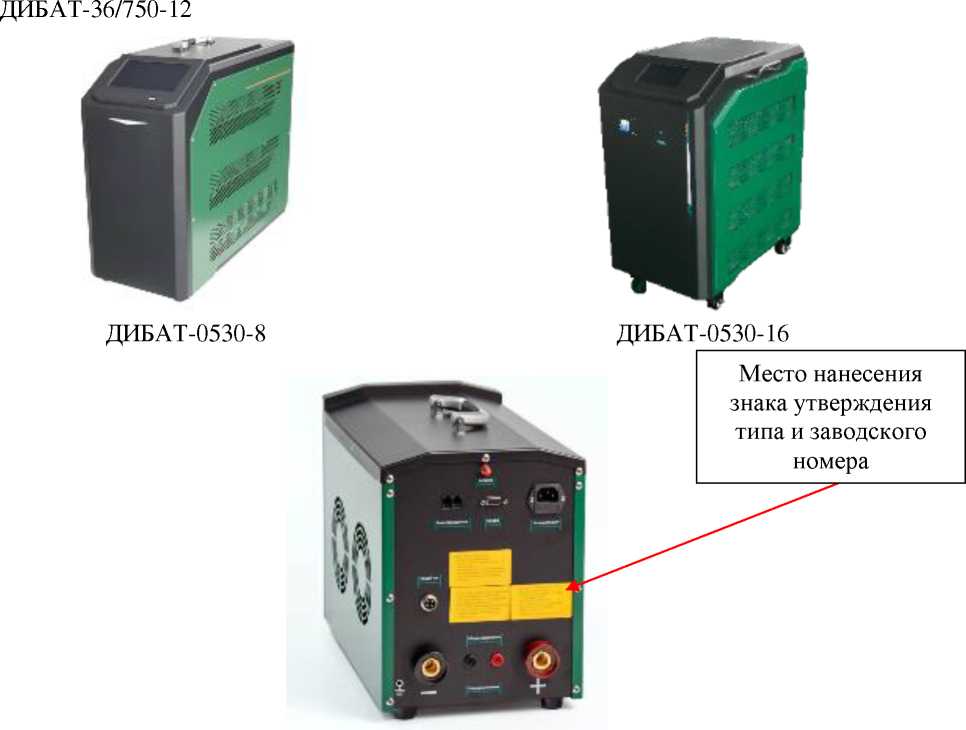

Тестеры раз-рядно-диагностические аккумуляторных батарей

ДИБАТ

98694-26

зав. №№ 250617203 (модификация ДИ-БАТ-2-600-18), 250616138 (модификация ДИБАТ-12/24), 250617139 (модификация ДИ-БАТ-36/750-12), 250616136 (модификация ДИБАТ-110/220-18), 250610603 (модификация ДИБАТ-1205), 250626806 (модификация ДИ-БАТ-0530-8)

HD POWER

TEST EQUIP

MENT CO.,

LTD., Китай

HD POWER TEST EQUIPMENT CO., LTD., Китай

ОС

МП-

НИЦЭ-151-

25 «ГСИ.

Тестеры разрядно-диагностические ак-кумуля-торных батарей ДИБАТ. Методика поверки»

2 года

Общество с ограниченной ответственностью «Евротест» (ООО «Евротест»), г. Санкт-Петербург ИНН 7805508583

ООО «НИЦ «ЭНЕРГО», г. Москва

06.02.2026

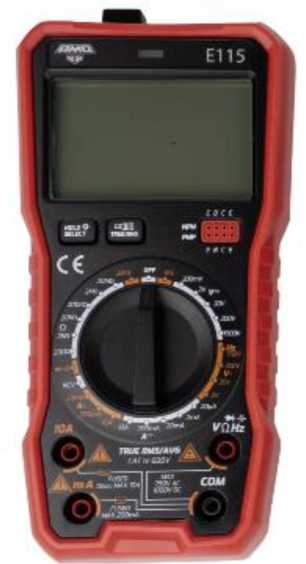

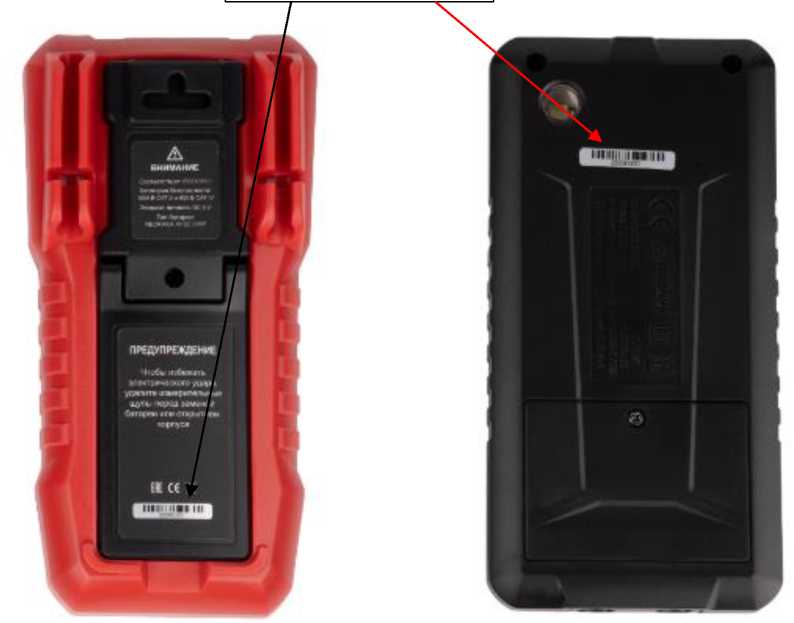

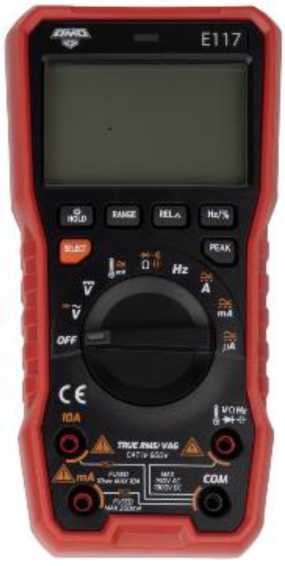

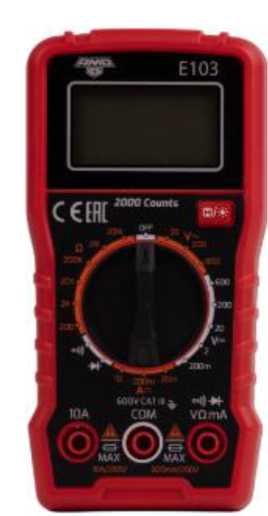

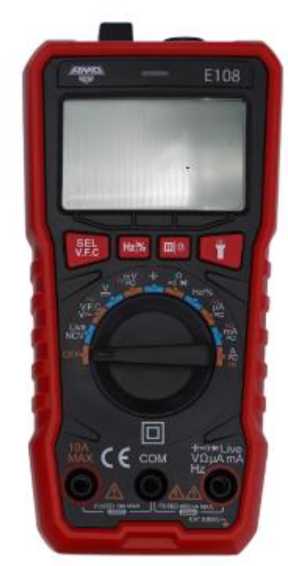

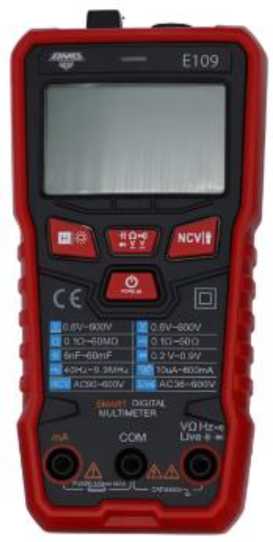

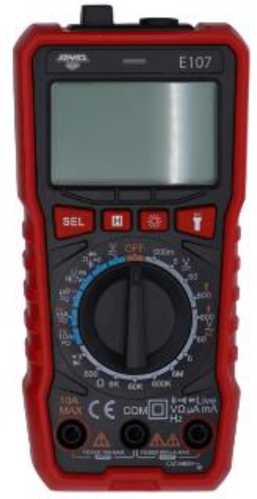

Мультимет

ры

АМО E

98695-26

Е103 сер. № 10250005, Е105 сер. № 10250008, Е106 сер. № 10250009, Е107 сер. № 10250012, Е108 сер. № 25090360, Е109 сер. № 10250015, Е110 сер. № 10250017, E115 сер. № 10250019, Е116 сер. № 10250022, E117 сер. № 10250024, E130 сер. № 10250025, E131 сер. № 10250028

Suzhou TASI

Electronics Co.,

Ltd., Китай

Suzhou TASI

Electronics Co., Ltd., Китай

ОС

РВНЕ.0006 -2026 МП «ГСИ. Мультиметры АМО E. Методика поверки»

1 год

Общество с ограниченной ответственностью «Центр Промышленного Инструмента» (ООО «ЦПИ»), г. Москва, ИНН 7713458808

ООО «РАВ

НОВЕСИЕ», г. Москва

13.02.2026

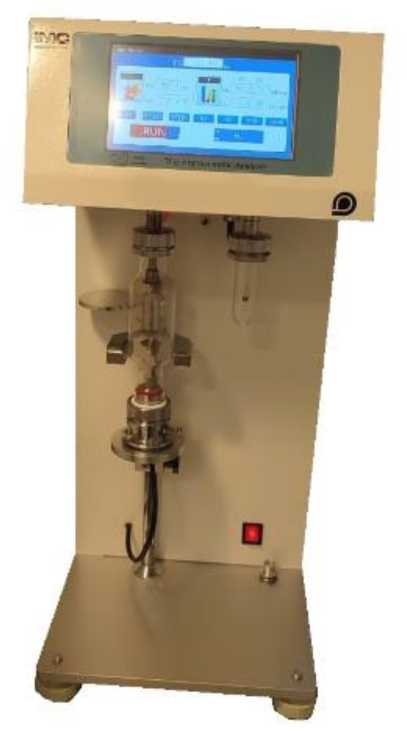

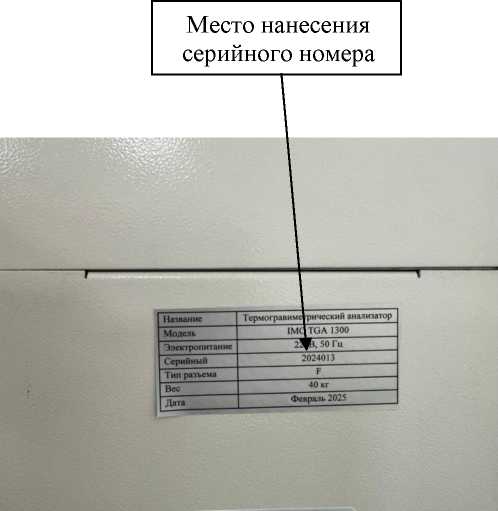

Анализаторы термогравиметрические

IMC

TGA

98696-26

Модель IMC TGA 1000 с сер. № 2025092; модель IMC TGA 1300 с

Общество с

ограниченной ответственностью «Группа

Общество с ограниченной ответственностью «Группа

ОС

МП 113221-2025 «ГСИ.

Анализа-

1 год

Общество с ограниченной ответственностью «Группа

УНИИМ - филиал ФГУП «ВНИИМ им.

Д.И. Менделе-

18.12.2025

сер. №№ 2025071,

2024013, 2025091

Ай-Эм-Си» (ООО «Группа Ай-Эм-Си»),

г. Москва, ИНН

7714953587; производственная площадка

Shanghai Yuke Industry Co.,

Ltd., Китай

Ай-Эм-Си» (ООО «Группа

Ай-Эм-Си»),

г. Москва,

ИНН

7714953587

торы тер-мограви-метрические IMC

TGA. Методика поверки»

Ай-Эм-Си» (ООО «Группа Ай-Эм-Си»),

г. Москва,

ИНН

7714953587

ева»,

г. Екатеринбург

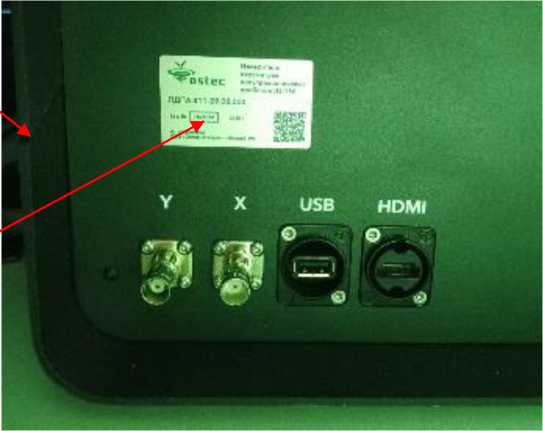

Измерители параметров полупроводниковых приборов

Л2-156

98697-26

7825084

Общество с ограниченной ответственностью «Остек-Электро»

(ООО «Остек-Электро»),

г. Москва

ИНН

7731483966

Общество с ограниченной ответственностью «Остек-Электро»

(ООО «Остек-

Электро»), г. Москва

ИНН

7731483966

ОС

МП-

НИЦЭ-014-26 «ГСИ. Измерители параметров полупро-водниковых приборов Л2-156. Методика поверки»

1 год

Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро»), г. Москва ИНН 7731483966

ООО «НИЦ

«ЭНЕРГО», г. Москва

31.03.2026

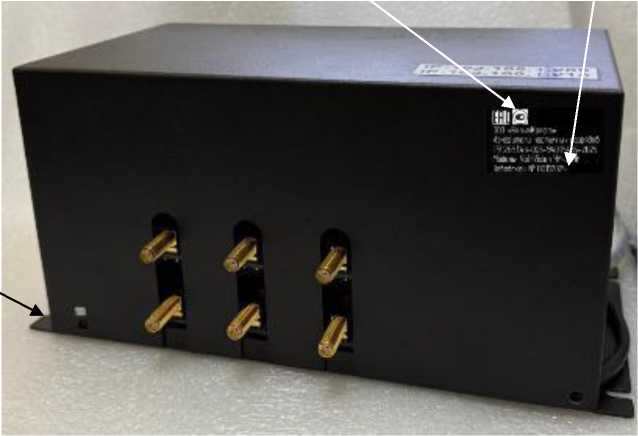

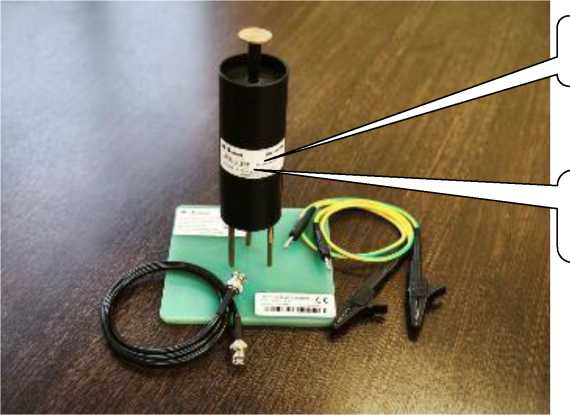

Измерители частичных разрядов

VoltVisi

on ЧР

98698-26

Модификация VoltVision ЧР-6-UHF с зав. № 001112025, модификация VoltVision

ЧР-6-HF с зав. № 002112025

Общество с ограниченной ответственностью «Вольт-

Крафт» (ООО «Вольт-

Крафт»), Московская обл.,

г. Ступино ИНН

5045073181

Общество с ограниченной ответственностью «Вольт-

Крафт» (ООО «Вольт-

Крафт»), Московская обл., г. Ступино

ИНН

5045073181

ОС

МП-

НИЦЭ-025-26 «ГСИ. Измерители частичных разрядов VoltVision ЧР. Методика поверки»

2 года

Общество с ограниченной ответственностью «Вольт-Крафт» (ООО «Вольт-Крафт»), Московская обл., г. Ступино ИНН 5045073181

ООО «НИЦ

«ЭНЕРГО», г. Москва

26.02.2026

Система ав-томатизиро-ванная ин-формацион-но-

измеритель-

Обозначение отсутствует

98699-26

Акционерное общество «Водоканал Ро-стова-на-

Дону» (АО

«Ростовводо-

Акционерное общество «Водоканал Ро-стова-на-

Дону» (АО

«Ростовводо-

ОС

МП-

582.310556 -2025 «ГСИ. Система ав-томатизи-

4 года

Акционерное общество «Водоканал Ростова-на-Дону» (АО «Ростов-водоканал»),

ЗападноСибирский филиал ФГУП «ВНИИФТРИ », г. Новосибирск

12.01.2026

ная коммерческого учета электроэнергии АО «Ростовво-доканал»

канал»),

г. Ростов-на-Дону ИНН

6167081833

канал»),

г. Ростов-на-

Дону ИНН

6167081833

рованная информационно-измерительная коммерческого учета электроэнергии АО «Ро-стовводо-канал». Методика поверки

г. Ростов-на-

Дону ИНН

6167081833

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) АО «Сала-ватстекло Волга»

Обозначение отсутствует

98700-26

001

Акционерное общество «Са-лаватстекло Волга» (АО «Салаватстек-ло Волга»), г. Саратов ИНН 6453054397

Акционерное общество «Са-лаватстекло

Волга» (АО «Салаватстек-ло Волга»),

г. Саратов ИНН

6453054397

ОС

МП-3126010157.26 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) АО «Сала-ватстекло Волга». Методика поверки»

4 года

Акционерное общество «Са-лаватстекло Волга» (АО «Салаватстек-ло Волга»), г. Саратов

ИНН 6453054397

ООО ИИГ

«КАРНЕОЛ»,

г. Магнитогорск

20.03.2026

10.

Система ав-томатизиро-ванная ин-формацион-но-

Обозначение отсутствует

98701-26

001

Общество с ограниченной ответственностью «Автоматизированные

Акционерное общество «Межрегиональная энергосбытовая

ОС

МП 3-2026

«ГСИ. Система ав-томатизи-рованная

4 года

Общество с ограниченной ответственностью «Автоматизированные

ООО «АСЭ», г. Владимир

22.01.2026

измерительная коммерческого учета электрической энергии (АИИС КУЭ) АО «МЭК» (ЗПП)

системы в энергетике» (ООО «АСЭ»), г. Владимир ИНН

3329074523

компания»

(АО «МЭК»),

г. Нижний

Новгород

ИНН

5904237845

информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) АО «МЭК» (ЗПП). Методика поверки»

системы в энергетике» (ООО «АСЭ»), г. Владимир ИНН 3329074523

11.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Русмаш-Энерго» (Русмаш-Энерго)

Обозначение отсутствует

98702-26

001

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»), г. Владимир ИНН 3329074523

Общество с ограниченной ответственностью «Русма-шЭнерго» (ООО «Русмаш-Энерго»),

г. Нижний

Новгород ИНН 5256170057

ОС

МП 6-2026 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Русмаш-Энерго» (Русмаш-Энерго). Методика поверки»

4 года

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

(ООО «АСЭ»), г. Владимир

ИНН 3329074523

ООО «АСЭ», г. Владимир

06.03.2026

12.

Барометры эталонные цифровые

Кристаллик

98703-26

исполнение Кристаллик-1 зав. № 1-О, исполнение Кристаллик-2 зав. № 2-О

Федеральное государственное унитарное предприятие «Всероссийский научно-

ОС

МП 231

0143-2025

«ГСИ. Барометры эталонные цифровые

1 год

ЗападноСибирский филиал Федеральное государственное унитарное

ФГУП

«ВНИИМ им.

Д.И.Менделее ва», г. Санкт-Петербург;

ФГУП

13.04.2026

исследовательский институт физикотехнических и радиотехнических измерений» (ФГУП «ВНИИФТРИ» ), Московская обл., г. Солнечногорск, рп. Менделее-во ИНН 5044000102

Кристаллик. Методика поверки»

предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ЗападноСибирский филиал ФГУП «ВНИИФТРИ» ), г. Новосибирск ИНН 5044000102

«ВНИИФТРИ », г. Солнечногорск

13.

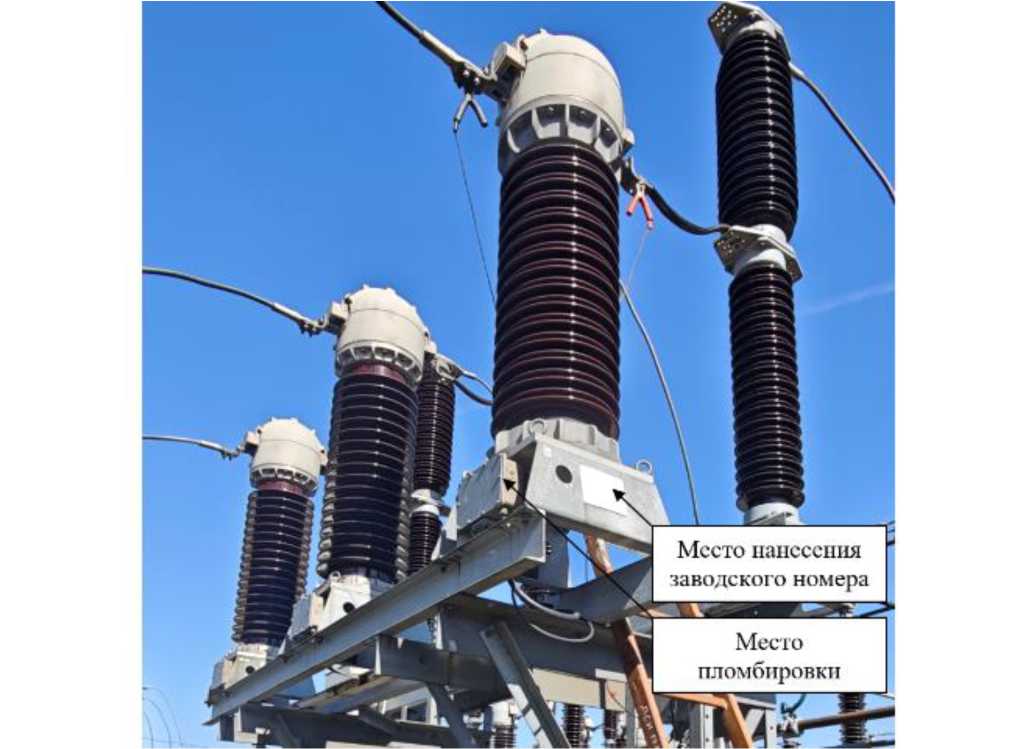

Трансформа

торы тока

TG 145

У1

98704-26

01903, 01904,

01905, 01906,

01907, 01914

Закрытое акционерное общество «АББ УЭТМ» (ЗАО «АББ УЭТМ»), г. Екатеринбург

Закрытое акционерное общество

«АББ УЭТМ» (ЗАО «АББ

УЭТМ»),

г. Екатеринбург

ОС

ГОСТ

8.217-2024 «ГСИ.

Трансформаторы тока. Методика поверки»

4 года

Общество с ограниченной ответственностью «Клин-ский стекольный завод» (ООО «КСЗ»), Московская обл., г. Клин, ИНН 5020033028

ФБУ «НИЦ ПМ - Ростест», г. Москва

15.04.2026

14.

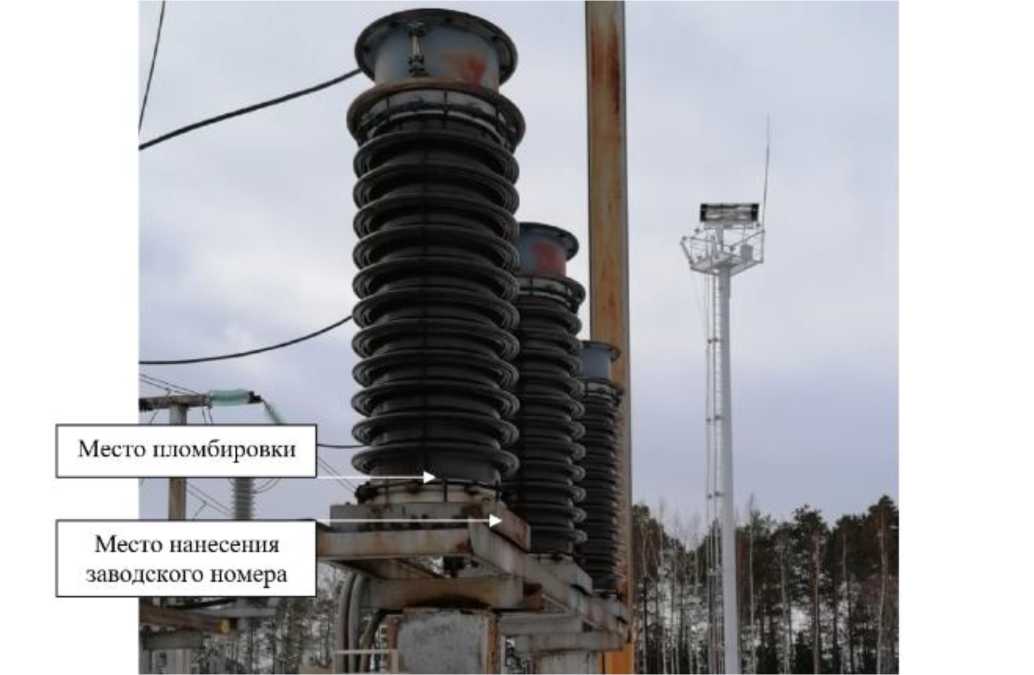

Трансформаторы напряжения

НКФ 110-57

У1

98705-26

1029509, 1054465,

1054481, 1055361,

1080817, 1080849,

1095386, 1107553,

1107588, 1107599, 3214

МНПО «Электрозавод», г. Москва (изготовлены в 1973-1980 гг.)

МНПО «Электрозавод», г. Москва

ОС

ГОСТ

8.216-2011 «ГСИ.

Трансформаторы напряжения. Методика поверки»

4 года

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ-КОНТРОЛЬ» (ООО «ИЦ ЭАК»), г. Москва ИНН 7733157421

ФБУ «НИЦ ПМ - Ростест», г. Москва

06.05.2026

15.

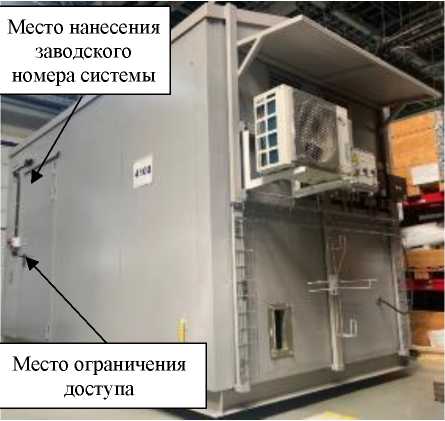

Системы автоматиче-

Экология МП

98706-26

100473, 100474,

100475

Общество с ограниченной

ОС

РТ-МП-

1596-500-

1 год

Акционерное общество «Ре-

ФБУ «НИЦ ПМ - Ростест»,

11.02.2026

ского контроля выбросов

ответственностью «Метран Проект» (ООО «Метран Проект»), г. Челябинск, ИНН 7453347966

2026 «ГСИ.

Системы автоматического контроля выбросов Экология МП. Методика поверки»

гиональный орган по сертификации и тестированию»

(АО «РО-

СТЕСТ»),

г. Москва, ИНН

7706278628

г. Москва (с привлечением ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург)

16.

Делители напряжения высоковольтные

EDS-

HVM30

98707-26

EDS-23043849,

EDS-23043850

Фирма SUZHOU

3CTEST ELECTRONIC CO., LTD,

Китай

Фирма SUZHOU

3CTEST ELECTRONIC CO., LTD,

Китай

ОС

МП EDS-

HVM30-2024 «ГСИ. Делители напряжения высо-ковольт-ные EDS-HVM30.

Методика поверки»

1 год

Акционерное общество «Научно-производственная фирма «Диполь» (АО «НПФ «Диполь»),

г. Санкт-Петербург

ИНН 7804137537

ФГУП

«ВНИИФТРИ », Московская обл., г. Солнечногорск

31.03.2025

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 09 » июня 2026 г. № ¹¹³⁰

Лист № 1 Регистрационный № 98692-26 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ротационные QWR

Назначение средства измерений

Счетчики газа ротационные QWR (далее - счетчики) предназначены для измерения объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов.

Описание средства измерений

Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.

Счетчики состоят из корпуса, двух роторов, редуктора и счетного механизма.

В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G16; G25; G40; G65; G100; G160; G250; G400.

Счетный механизм счетчиков выполнен с двумя рядами цифровых роликов, которые механически соединены и вращаются в противоположные стороны. В зависимости от направления протекания газа цифровые ролики считают в прямом и обратном направлении. Для удобства считывания показаний корпус счетного механизма имеет возможность поворачиваться вокруг своей оси на 355°.

На корпусе счетчика расположены восемь отверстий с резьбой - по четыре с двух противоположных сторон корпуса, в которые могут быть установлены защитные гильзы датчиков температуры, а также штуцеры для отбора давления. При отсутствии защитных гильз датчиков температуры и штуцеров для отбора давления отверстия закрыты резьбовыми заглушками.

Счетчики могут комплектоваться низкочастотным импульсным выходом для дистанционной передачи данных.

Общий вид счетчиков представлен на рисунке 1. Для защиты от несанкционированного доступа осуществляют пломбирование винтов крепления счетного механизма, винтов крепления корпуса и передней крышки редуктора с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Место подключения датчика импульсов защищают с помощью проволоки и свинцовой (пластмассовой) пломбы поставщика газа или изготовителя.

Серийный номер в виде цифрового кода наносится на циферблат отсчетного механизма одним из следующих методов: методом термопечати, гравировки или нанесением краски. Места нанесения серийный номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

Приказ Росстандарта №1130 от 09.06.2026, https://oei-analitika.ru

Рисунок 1 - Общий вид счетчиков

Место нанесения знака утверждения типа

Место нанесения серийного номера

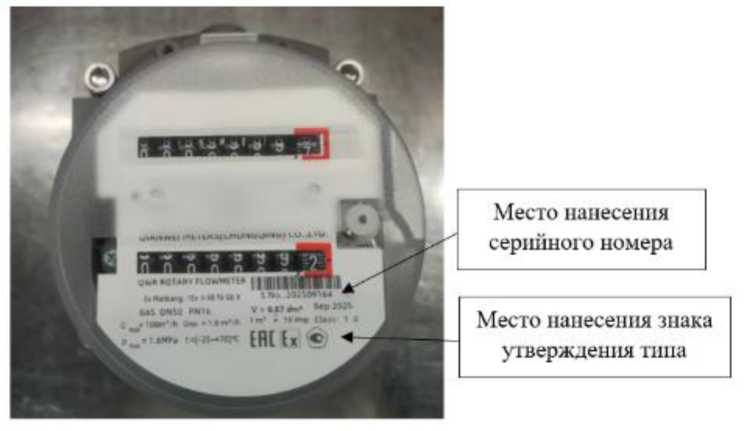

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Номинальный диаметр	Типоразмер	Максимальный расход, Qмакс, м³/ч	Минимальный расход, Qмин, м³/ч
DN32	G16	25	0,8
	G25	40	0,8
	G40	65	1,0
	G65	100	1,0
DN40	G16	25	0,8
	G25	40	0,8
	G40	65	1,0
	G65	100	1,0
DN50	G16	25	0,8
	G25	40	0,8
	G40	65	1,0
	G65	100	1,0
DN80	G65	100	1,0
	G100	160	1,0
	G160	250	1,6
	G250	400	2,5
DN100	G160	250	1,6
	G250	400	2,5
	G400	650	4,0

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерения объема в диапазоне расходов, %: - Qмин — Q < 0,2^макс	±2,0
- 0,2^макс — Q — Qмакс	±1,0
Q - измеренное значение расхода газа.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Типоразмер	G16	G25	G40	G65	G100	G160	G250	G400
Порог чувствительности, м³/ч	0,05	0,05	0,05	0,05	0,08	0,3	0,5	0,8
Перепад давления при Qмакс, кПа, не более	1,5
Емкость счетного механизма, м³	999999,99				9999999,9
Объем измерительной камеры, дм³	0,87				1,61	2,99	3,7	4,5
Цена деления ролика младшего разряда, м³	0,01				0,1
Рабочее давление измеряемой среды, МПа, не более	1,6
Диапазон температуры				от -25 до +70
измеряемой среды, °С
Диапазон температуры				от -25 до +70
окружающей среды, °С
Относительная влажность воздуха, %	от 5 до 95
Габаритные размеры, мм, не более:
- высота	216	216	216	216	216	280	280	280
- ширина	171	171	171	171	171	241	241	241
- длина	286	286	286	286	371	402	451	512
Масса, кг, не более	12	12	12	12	16	34	38	45

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	15
Средняя наработка на отказ, ч	130000

Знак утверждения типа

наносится на циферблат отсчетного механизма методом термопечати и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Счетчик газа ротационный	QWR	1
Паспорт	-	1
Руководство по монтажу и эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Принцип действия» руководства по монтажу и эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Стандарт предприятия Qianwei Meter (Chongqing) Co., Ltd., Китай.

Правообладатель

Qianwei Meter (Chongqing) Co., Ltd., Китай

Адрес: Middle Section No. 69, Huangshan Avenue, Yubei District, Chongqing, China Телефон: +86-023-67602580

E-mail: company@qwcssc.com

Изготовитель

Qianwei Meter (Chongqing) Co., Ltd., Китай

Адрес: Middle Section No. 69, Huangshan Avenue, Yubei District, Chongqing, China Телефон: +86-023-67602580

E-mail: company@qwcssc.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, проспект Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314164

Лист № 1

Всего листов 6

Регистрационный № 98693-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ваттметры проходящей мощности ВПРМ-5000

Назначение средства измерений

Ваттметры проходящей мощности ВПРМ-5000 (далее - ваттметры) предназначены для измерений проходящей мощности непрерывных синусоидальных высокочастотных (ВЧ) сигналов и амплитудно-модулированных ВЧ сигналов с уровнем до 5 кВт в диапазоне частот от 1,5 до 30 МГц, а также коэффициента стоячей волны по напряжению (КСВН) в коаксиальных трактах с номинальным волновым сопротивлением 50 Ом.

Описание средства измерений

Ваттметры имеют три модификации, отличающиеся составом и диапазоном измеряемой мощности. Состав модификаций приведен в таблице 1.

Таблица 1 - Состав модификаций

Модификация	Состав модификации	Обозначение
ВПРМ-5000	Измерительный блок ВПРМ-5000, ответвитель направленный НО-1, ответвитель направленный НО-5	ИЯЛТ.411151.004
ВПРМ-5000-1	Измерительный блок ВПРМ-5000, ответвитель направленный НО-1	ИЯЛТ.411151.004-01
ВПРМ-5000-5	Измерительный блок ВПРМ-5000, ответвитель направленный НО-5	ИЯЛТ.411151.004-02

Принцип действия ваттметра основан на преобразовании ВЧ мощности в постоянное напряжение за счет нелинейности вольтамперной характеристики полупроводникового элемента и преобразовании полученного напряжения в цифровой код.

Конструктивно ваттметр состоит из измерительного блока ВПРМ-5000, который является ваттметром поглощаемой мощности (далее по тексту ВПМ), и ответвителей направленных НО-1 и НО-5. ВПМ выполнен в виде прибора настольного исполнения, на лицевой панели корпуса которого размещаются жидкокристаллический (ЖК) дисплей цифрового индикатора и клавиатура. На задней панели корпуса размещаются разъемы для подключения ответвителей направленных, разъем для подключения сетевого питания, разъем Ethernet, клемма заземления и выключатель питания.

Ваттметр имеет следующие режимы работы:

- режим работы «НО-1» с максимальной входной мощностью 1000 Вт и пределами 10, 30, 100, 300 и 1000 Вт;
- режим работы «НО-5» с максимальной входной мощностью 5 кВт и пределами 1,5 и 5 кВт соответственно.

В режимах «НО-1» и «НО-5» реализована возможность измерения обратных потерь в ВЧ тракте.

Ответвитель направленный НО-1 или НО-5 включается в ВЧ тракт между ВЧ генератором сигнала и нагрузкой. Ответвитель формирует два сигнала, характеризующие падающую и отраженную мощность в ВЧ тракте. Эти два сигнала передаются в измерительный блок. В блоке сигналы детектируются, затем происходит обработка полученных сигналов. В результате обработки формируются сигналы, характеризующие обратные потери в измеряемом ВЧ тракте в децибелах, а также падающую мощность. Из полученных данных рассчитывается мощность в ВЧ тракте и КСВН. Результат вычислений отображается на дисплее блока.

Общий вид ваттметра с указанием мест нанесения знака утверждения типа и знака поверки приведен на рисунке 1.

Знак поверки в виде наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на лицевой части корпуса блока измерительного ВПРМ-5000.

Заводской номер ваттметра, состоящий из шести цифр, наносится методом гравировки на металлическую бирку на задней части корпуса блока измерительного ВПРМ-5000. Заводской номер направленных ответвителей НО-1 и НО-5, состоящий из семи цифр, наносится методом гравировки на металлическую бирку на задней части корпуса направленного ответвителя. Места нанесения заводских номеров и защиты от несанкционированного доступа в виде пломбирования саморазрушающейся наклейкой приведены на рисунке 2.

Место нанесения знака утверждения типа и знака поверки

ru t нмэдш

ВАТТМЕТР ВПРМ-5000

КЩЛБ

Рисунок 1 - Общий вид ваттметра

Место пломбировки

Место нанесения

заводского номера

Рисунок 2 - Вид сзади ваттметра с обозначением мест нанесения заводского номера и пломбировки

Программное обеспечение

Ваттметры имеют встроенное программное обеспечение (далее - ПО), которое выполняет функции выбора режимов работы, выбора конкретных параметров сигналов и вывода измерительной информации на TFT-дисплей ваттметра.

Встроенное ПО установлено в модуль цифровой обработки и отображения информации, который представляет собой встраиваемый модуль на основе 32-разрядного микроконтроллера семейства ARM 7. Программное обеспечение микроконтроллера функционирует в режиме реального времени, не используя в своем составе каких-либо операционных систем.

Модуль структурно состоит из платы микроконтроллера и TFT-дисплея диагональю 5,6 дюйма, объединенных в общую конструкцию. Для организации ввода команд оператором к модулю подключена клавиатура.

Конструкция ваттметра исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ИЯЛТ.00366-01
Номер версии (идентификационный номер) ПО, не ниже	Apr 21 2025
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	—
Алгоритм вычисления цифрового идентификатора ПО	—

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, МГц

от 1,5 до 30,0

КСВН входа в диапазоне частот от 1,5 до 30 МГц не более:

- измерительный блок ВПРМ (вход Х1 и Х2)
- НО-1 (вход/выход)
- НО-5 (вход/выход)

1,06

Диапазон значений коэффициентов ответвления

направленных ответвителей, дБ

- НО-1
- НО-5

от 27,0 до 28,0

от 34,5 до 35,5

Пределы допускаемой абсолютной погрешности

коэффициентов ответвления направленных ответвителей НО-1 и НО-5 (относительно паспортного значения), дБ

±0,086

Пределы допускаемой относительной погрешности измерений мощности непрерывных синусоидальных сигналов в режиме работы «Поверка», %

±6

Пределы допускаемой относительной погрешности измерений мощности непрерывных синусоидальных сигналов и пиковой мощности амплитудно-модулированных сигналов в режимах работы «НО-1» и «НО-5» в диапазоне измерений мощности Рпр, %:

- НО-1 от 1 до 1000
- НО-5 от 1000 до 5000

непрерывных синусоидальных

сигналов:

± [8+(Рпр /Ризм -1)]*;

пиковой мощности амплитудно-модулированных сигналов с частотой модуляции 1 кГц и глубиной 100 %: ± [12+( Рпр /Ризм -1)]*

Диапазон измерений КСВН

от 1,01 до 4,20

Пределы допускаемой относительной погрешности измерения КСВН в диапазоне КСВН нагрузки, %

- от 1,01 до 1,99
- от 2,00 до 4,20

±10

±15

* Ризм - мощность измеряемых сигналов;

Рпр - предел измерения мощности: 10 Вт, 30 Вт, 100 Вт, 300 Вт, 1000 Вт, 1,5 кВт, 5 кВт

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 198 до 242 от 49 до 51
Потребляемая мощность, Вт, не более	35
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +15 до +25 80

Продолжение таблицы 4

Наименование характеристики	Значение
Продолжительность непрерывной работы, ч, не менее	8
Габаритные размеры, мм, не более: - измерительный блок ВПРМ-5000
ширина	300
глубина	370
высота	170
- ответвитель направленный НО-1
ширина	110
глубина	140
высота	80
- ответвитель направленный НО-5
ширина	190
глубина	320
высота	200
Масса, кг, не более: - измерительный блок ВПРМ-5000	6
- ответвитель направленный НО-1	0,8
- ответвитель направленный НО-5	8

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским или иным способом и на корпус ваттметра в виде наклейки.

Комплектность средств измерений

аблица 5 - Комплектность ваттметра

Наименование	Обозначение	Количество, шт./экз.
Ответвитель направленный*: - НО-1 - НО-5	ИЯЛТ.468515.003 ИЯЛТ.468515.016	1
Блок измерительный ВПРМ-5000	ИЯЛТ.411151.005	1
ВЧ кабель	ИЯЛТ.685661.426	1
Кабель ETHERNET	-	1
Кабель питания	-	1
Комплект запасного имущества и принадлежностей (ЗИП)	ИЯЛТ.411151.004 ЗИ	1
Руководство по эксплуатации	ИЯЛТ.411151.004 РЭ	1
Паспорт	ИЯЛТ.411151.004 ПС	1
* - комплектуется в зависимости от модификации

Сведения о методиках (методах) измерений

приведены в п. 2.4 документа ИЯЛТ.411151.004 РЭ «Ваттметр проходящей мощности ВПРМ-5000. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от № 3461 от 30 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,50 ГГц»;

ИЯЛТ.411151.004 ТУ «Ваттметры проходящей мощности ВПРМ-5000. Технические условия».

Правообладатель

Акционерное общество «РОССИЙСКИЙ ИНСТИТУТ МОЩНОГО РАДИОСТРОЕНИЯ»

(АО «РИМР»)

Адрес юридического лица: 199178, г. Санкт-Петербург, линия 11-я В.О., д. 66, литера А

ИНН 7801062273

Изготовитель

Акционерное общество «РОССИЙСКИЙ ИНСТИТУТ МОЩНОГО РАДИОСТРОЕНИЯ»

(АО «РИМР»)

Адрес юридического лица: 199178, г. Санкт-Петербург, линия 11-я В.О., д. 66, литера А

Адрес места осуществления деятельности: 199178, г. Санкт-Петербург, линия 11-я В.О., д. 66

ИНН 7801062273

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Адрес места осуществления деятельности: Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » июня 2026 г. № ___

Лист № 1 Регистрационный № 98694-26 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тестеры разрядно-диагностические аккумуляторных батарей ДИБАТ

Назначение средства измерений

Тестеры разрядно-диагностические аккумуляторных батарей ДИБАТ (далее - тестеры) предназначены для измерений напряжения и силы постоянного тока при проведении циклов разряда-заряда аккумуляторных батарей.

Описание средства измерений

Принцип действия тестеров основан на регулировании сопротивления резистивной нагрузки для стабилизации постоянного тока разряда или мощности разряда при выполнении испытаний аккумуляторных батарей.

Тестеры представляют собой переносной прибор, выполненный в виде моноблока в металлическом корпусе. На передней панели расположены разъёмы для подключения и сенсорный экран, являющийся органом управления.

Тестеры выпускаются в модификациях ДИБАТ-2-2/12, ДИБАТ-2-48-2, ДИБАТ-2-120-6, ДИБАТ-2-110/220-6, ДИБАТ-2-380-6, ДИБАТ-2-480-6, ДИБАТ-2-600-18, ДИБАТ-12/24, ДИБАТ-36/48-2, ДИБАТ-36/48-4, ДИБАТ-36/120-4, ДИБАТ-36/120-6-1, ДИБАТ-36/120-6-2, ДИБАТ-36/120-12, ДИБАТ-36/300-4, ДИБАТ-36/300-6, ДИБАТ-36/300-12, ДИБАТ-36/600-6, ДИБАТ-36/750-12, ДИБАТ-110-2, ДИБАТ-110-4, ДИБАТ-110-6, ДИБАТ-110-12, ДИБАТ-220-2, ДИБАТ-220-4, ДИБАТ-220-6, ДИБАТ-220-12, ДИБАТ-220-18, ДИБАТ-110/220-4, ДИБАТ-110/220-6, ДИБАТ-110/220-12, ДИБАТ-110/220-18, ДИБАТ-1205, ДИБАТ-2405, ДИБАТ-2605, ДИБАТ-3605, ДИБАТ-4805, ДИБАТ-5205, ДИБАТ-6005, ДИБАТ-7205, ДИБАТ-0530-1, ДИБАТ-0530-4, ДИБАТ-0530-8, ДИБАТ-0530-16, отличающихся внешним видом, метрологическими и техническими характеристиками.

Тестеры могут дополнительно комплектоваться регистраторами ДИБАТ-2612, а также токовыми клещами. Регистраторы ДИБАТ-2612 обеспечивают измерения напряжение постоянного тока на каждом элементе в цепочке из нескольких аккумуляторных батарей. Регистраторы ДИБАТ-2612 оснащены измерительными проводами, объединенными в пары, каждая из которых предназначена для подключения к одному аккумуляторному элементу. Общее количество пар измерительных проводов - 12 шт., что обеспечивает возможность одновременного подключения к аккумуляторным батареям в количестве до 12 шт. Токовые клещи могут использоваться в качестве индикаторов параметров внешней нагрузки и не имеют нормированных метрологических характеристик.

Заводской номер наносится на маркировочную наклейку, расположенную на задней панели тестера, любым технологическим способом в виде цифрового кода.

Общий вид тестеров с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Нанесение знака поверки на тестеры не предусмотрено. Пломбирование мест настройки (регулировки) тестеров не предусмотрено.

ДИБАТ-2-2/12

ДИБАТ-0530-1

ДИБАТ-1205

ДИБАТ-2405

ДИБАТ-2605

ДИБАТ-7205

ДИБАТ-3605

ДИБАТ-4805

ДИБАТ-5205

ДИБАТ-6005

ДИБАТ-12/24

ДИБАТ-36/48-2

ДИБАТ-2-48-2

ДИБАТ-110-2

ДИБАТ-220-2

ДИБАТ-36/48-4

ДИБАТ-36/120-4

ДИБАТ-110-4

ДИБАТ-110/220-4

ДИБАТ-220-4

ДИБАТ-36/300-4

ДИБАТ-110-6

ДИБАТ-220-6

ДИБАТ-110/220-6 ДИБАТ-36/120-6-1 ДИБАТ-36/120-6-2 ДИБАТ-36/300-6 ДИБАТ-36/600-6

ДИБАТ-2-120-6

ДИБАТ-2-380-6

ДИБАТ-2-480-6

ДИБАТ-2-110/220-6

ДИБАТ-110-12

ДИБАТ-220-12

ДИБАТ-110/220-12

ДИБАТ-36/120-12

ДИБАТ-36/300-12

ДИБАТ-110/220-18

ДИБАТ-220-18

ДИБАТ-2-600-18

ДИБАТ-0530-4

Рисунок 1 - Общий вид тестеров с указанием мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) тестеров представлено встроенным ПО.

Встроенное ПО служит для получения результатов измерений и их обработки. Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики тестеров нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО тестеров приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	1.X
Цифровой идентификатор ПО	-
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (Х), где «Х» может принимать целые значения в диапазоне от 0 до 99.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики модификаций ДИБАТ-2-2/12, ДИБАТ-2-48-2,

ДИБАТ-2-120-6, ДИБАТ-2-110/220-6, ДИБАТ-2-380-6, ДИБАТ-2-480-6, ДИБАТ-2-600-18

Наименование характеристики	Значение
Диапазон измерений напряжения постоянного тока, В: - ДИБАТ-2-2/12	от 0 до 15
- ДИБАТ-2-48-2	от 38 до 60
- ДИБАТ-2-120-6	от 38 до 132
- ДИБАТ-2-110/220-6	от 88 до 264
- ДИБАТ-2-380-6	от 38 до 456
- ДИБАТ-2-480-6	от 38 до 600
- ДИБАТ-2-600-18	от 38 до 600
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В	±(0,005^/Пд + 0,1)
Диапазон измерений силы постоянного тока, А: - ДИБАТ-2-2/12	от 0 до 100
- ДИБАТ-2-48-2	от 0 до 100
- ДИБАТ-2-120-6	от 0 до 100
- ДИБАТ-2-110/220-6	от 0 до 60
- ДИБАТ-2-380-6	от 0 до 50
- ДИБАТ-2-480-6	от 0 до 50
- ДИБАТ-2-600-18	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А	±(0,01-!д + 0,1)
Диапазон измерений напряжения постоянного тока регистраторами ДИБАТ-2612, В	от 1 до 16
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока регистраторами ДИБАТ-2612, %	±0,1
ид - диапазон измерений напряжения постоянного тока, В 1д - диапазон измерений силы постоянного тока, А

ДИБАТ-36/300-4, ДИБАТ-36/300-6, ДИБАТ-36/300-12, ДИБАТ-36/600-6, ДИБАТ-36/750-12
Наименование характеристики	Значение
Диапазон измерений напряжения постоянного тока, В: - ДИБАТ-12/24	от 0 до 30
- ДИБАТ-36/48-2	от 0 до 60
- ДИБАТ-36/48-4	от 0 до 60
- ДИБАТ-36/120-4	от 0 до 132
- ДИБАТ-36/120-6-1	от 0 до 132
- ДИБАТ-36/120-6-2	от 0 до 132
- ДИБАТ-36/120-12	от 0 до 132
- ДИБАТ-36/300-4	от 0 до 300
- ДИБАТ-36/300-6	от 0 до 300
- ДИБАТ-36/300-12	от 0 до 300
- ДИБАТ-36/600-6	от 0 до 600
- ДИБАТ-36/750-12	от 0 до 750
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В	±(0,005^/Пд + 0,1)
Диапазон измерений силы постоянного тока, А: - ДИБАТ-12/24	от 0 до 20
- ДИБАТ-36/48-2	от 0 до 150
- ДИБАТ-36/48-4	от 0 до 300
- ДИБАТ-36/120-4	от 0 до 100
- ДИБАТ-36/120-6-1	от 0 до 150
- ДИБАТ-36/120-6-2	от 0 до 200
- ДИБАТ-36/120-12	от 0 до 300
- ДИБАТ-36/300-4	от 0 до 100
- ДИБАТ-36/300-6	от 0 до 120
- ДИБАТ-36/300-12	от 0 до 240
- ДИБАТ-36/600-6	от 0 до 50
- ДИБАТ-36/750-12	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А	±(0,01*1д + 0,1)
Диапазон измерений напряжения постоянного тока регистраторами ДИБАТ-2612, В	от 1 до 16
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока регистраторами ДИБАТ-2612, %	±0,1
ид - диапазон измерений напряжения постоянного тока, В 1д - диапазон измерений силы постоянного тока, А

Наименование характеристики	Значение
Диапазон измерений напряжения постоянного тока, В: - ДИБАТ-110-2	от 88 до 132
- ДИБАТ-110-4	от 88 до 132
- ДИБАТ-110-6	от 88 до 132
- ДИБАТ-110-12	от 88 до 132
- ДИБАТ-220-2	от 180 до 264
- ДИБАТ-220-4	от 180 до 264
- ДИБАТ-220-6	от 180 до 264
- ДИБАТ-220-12	от 180 до 264
- ДИБАТ-220-18	от 180 до 264
- ДИБАТ-110/220-4	от 88 до 264
- ДИБАТ-110/220-6	от 88 до 264
- ДИБАТ-110/220-12	от 88 до 264
- ДИБАТ-110/220-18	от 88 до 264
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В	±(0,005^/ид + 0,1)
Диапазон измерений силы постоянного тока, А: - ДИБАТ-110-2	от 0 до 50
- ДИБАТ-110-4	от 0 до 100
- ДИБАТ-110-6	от 0 до 150
- ДИБАТ-110-12	от 0 до 300
- ДИБАТ-220-2	от 0 до 30
- ДИБАТ-220-4	от 0 до 60
- ДИБАТ-220-6	от 0 до 100
- ДИБАТ-220-12	от 0 до 200
- ДИБАТ-220-18	от 0 до 300
- ДИБАТ-110/220-4	от 0 до 60
- ДИБАТ-110/220-6	от 0 до 100
- ДИБАТ-110/220-12	от 0 до 200
- ДИБАТ-110/220-18	от 0 до 300
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А	±(0,01*1д + 0,1)
Диапазон измерений напряжения постоянного тока регистраторами ДИБАТ-2612, В	от 1 до 16
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока регистраторами ДИБАТ-2612, %	±0,1
ид - диапазон измерений напряжения постоянного тока, В 1д - диапазон измерений силы постоянного тока, А

Наименование характеристики	Значение
Диапазон измерений напряжения постоянного тока, В	от 0 до 5
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В	±(0,0005-ид + 0,001)
Диапазон измерений силы постоянного тока, А: - ДИБАТ-1205, ДИБАТ-2405, ДИБАТ-2605, ДИБАТ-3605, ДИБАТ-4805, ДИБАТ-5205, ДИБАТ-6005, ДИБАТ-7205 - ДИБАТ-0530-1, ДИБАТ-0530-4, ДИБАТ-0530-8, ДИБАТ-0530-16	от 0 до 5 от 0 до 30
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А	±(0,005-!д + 0,01)
ид - диапазон измерений напряжения постоянного тока, В 1д - диапазон измерений силы постоянного тока, А

Таблица 6 - Технические характеристики для модификаций ДИБАТ-2-2/12, ДИБАТ-2-48-2, ДИБАТ-2-120-6, ДИБАТ-2-110/220-6, ДИБАТ-2-380-6, ДИБАТ-2-480-6, ДИБАТ-2-600-18, ДИБАТ-12/24, ДИБАТ-36/48-2, ДИБАТ-36/48-4, ДИБАТ-36/120-4, ДИБАТ-36/120-6-1, ДИБАТ-36/120-6-2, ДИБАТ-36/120-12, ДИБАТ-36/300-4, ДИБАТ-36/300-6, ДИБАТ-36/300-12, ДИБАТ-36/600-6, ДИБАТ-36/750-12, ДИБАТ-110-2, ДИБАТ-110-4, ДИБАТ-110-6, ДИБАТ-110-12, ДИБАТ-220-2, ДИБАТ-220-4, ДИБАТ-220-6, ДИБАТ-220-12, ДИБАТ-220-18, ДИБАТ-110/220-4, ДИБАТ-110/220-6, ДИБАТ-110/220-12, ДИБАТ-110/220-18

Наименование характеристики	Значение
Разрешение (единица младшего разряда): - при измерениях напряжения постоянного тока, В	0,1
- при измерениях силы постоянного тока, А	0,1
- при измерениях напряжения постоянного тока регистраторами ДИБАТ-2612, В	0,01
Параметры электрического питания: - напряжение переменного тока, В	от 176 до 264
- номинальная частота переменного тока, Гц	50
- напряжение переменного тока (опционально), В	от 90 до 132
- напряжение постоянного тока (опционально), В	от 18 до 72; от 80 до 360
Условия эксплуатации: - температура окружающей среды, °С	от -5 до +50
- относительная влажность, %	до 90

Наименование характеристики	Значение
Разрешение (единица младшего разряда): - при измерениях напряжения постоянного тока, В	0,001
- при измерениях силы постоянного тока, А	0,01
Параметры электрического питания: - напряжение переменного тока, В	от 176 до 264
- номинальная частота переменного тока, Гц	50
- напряжение переменного тока (опционально), В	от 90 до 132
- напряжение постоянного тока (опционально), В	от 18 до 72; от 80 до 360
Условия эксплуатации: - температура окружающей среды, °С	от -20 до +55
- относительная влажность, %	до 90

Таблица 8 - Технические характеристики

Модификация	Высота^хдлина^хширина, мм, не более	Масса, кг, не более
ДИБАТ-2-2/12	390^х230^х290	11
ДИБАТ-2-48-2, ДИБАТ-2-120-6, ДИБАТ-2-380-6, ДИБАТ-2-480-6	636x390x800	60
ДИБАТ-2-110/220-6	636x390x1150	87
ДИБАТ-12/24, ДИБАТ-36/48-2, ДИБАТ-110-2, ДИБАТ-220-2	465x230x330	14
ДИБАТ-36/48-4, ДИБАТ-36/120-4, ДИБАТ-36/300- 4, ДИБАТ-110-4, ДИБАТ-220-4, ДИБАТ-110/220-4	485x230x400	18
ДИБАТ-36/120-6-1, ДИБАТ-36/120-6-2, ДИБАТ-36/300-6, ДИБАТ-36/600-6, ДИБАТ-220-6, ДИБАТ-110/220-6	630x230x400	22
ДИБАТ-36/120-12, ДИБАТ-36/300-12, ДИБАТ-110-12, ДИБАТ-220-12, ДИБАТ-110/220- 12	630x390x966	63
ДИБАТ-36/750-12	630x390x966	68
ДИБАТ-110-6	628x230x400	22
ДИБАТ-220-18, ДИБАТ-110/220-18	630x390x1320	90
ДИБАТ-2-600-18	636x390x1150	90
ДИБАТ-1205	470x244x300	12
ДИБАТ-2405	470x244x300	15
ДИБАТ-2605	535x244x300	16,5
ДИБАТ-3605	470x244x465	22,5
ДИБАТ-4805	470x244x465	25,5
ДИБАТ-5205	535x244x465	28,3
ДИБАТ-6005	470x244x600	30
ДИБАТ-7205	650x500x800	60
ДИБАТ-0530-1	316x150x160	3,6
ДИБАТ-0530-4	573x244x372	20
ДИБАТ-0530-8	573x244x512	30
ДИБАТ-0530-16	626x495x791	55
Регистраторы ДИБАТ-2612	35x72x99	0,15

Таблица 9 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тестер разрядно-диагностический аккумуляторных батарей	ДИБАТ	1 шт.
Кабель питания	-	1 шт.
Нагрузочные кабели (пара)	-	1 шт.
Кабель с измерительными зажимами	-	1 шт.
USB-накопитель	-	1 шт.
Регистратор^	ДИБАТ-2612	1 шт.
Токовые клещи¹⁾	-	1 шт.
Руководство по эксплуатации	-	1 экз.
¹⁾ Поставляется по заказу (количество определяется в соответствии с заказом).

Сведения о методиках (методах) измерений

приведены в разделе «Часть III: краткое руководство пользователя» документа «Тестеры разрядно-диагностические аккумуляторных батарей ДИБАТ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Т10^-16 до 100 А»;

«Тестеры разрядно-диагностические аккумуляторных батарей ДИБАТ. Стандарт предприятия».

Правообладатель

HD POWER TEST EQUIPMENT CO., LTD., Китай

Адрес: A3, NO.1, GF, R & D BUILDING, NEW HIGH-EFFICIENCY CRUDE OIL TRANSFER PUMP EQUIPMENT PRODUCTION PROJECT, NO.02, JINTAN ROAD, NORTH OF JININTAN AVENUE, SOUTH OF CAIBUSUO. EAST OF JININTAN ROAD, DONGXIHU DISTRICT, WUHAN CITY, HUBEI PROVINCE, CHINA

Изготовитель

HD POWER TEST EQUIPMENT CO., LTD., Китай

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

от «

09 ____»

и метрологии

июня

2026 г. №

изо

Лист № 1 Регистрационный № 98695-26 Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры АМО E

Назначение средства измерений

Мультиметры АМО E (далее также - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, электрической емкости, частоты электрических сигналов, электрических сигналов, эквивалентных значениям температуры от первичных преобразователей термоэлектрических (термопар) типа К по ГОСТ Р 8.585-2001.

Описание средства измерений

Принцип действия мультиметров основан на высокоскоростном преобразовании входного аналогового сигнала в цифровую форму с помощью аналого-цифрового преобразователя и последующем отображении результатов измерений на жидкокристаллическом дисплее (далее также - ЖКИ).

Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с питанием от батареи электропитания. На лицевой панели мультиметров расположены ЖКИ, кнопки управления и функциональный переключатель (в зависимости от модификации). На тыльной стороне мультиметров расположены: отсек для батареи электропитания и упор-подставка (в зависимости от модификации). В зависимости от модификации мультиметры имеют функции контроля исправности диодов, проверки целостности электрических цепей и функции контроля температуры с применением термопары типа К по ГОСТ Р 8.585-2001.

Мультиметры выпускаются в двенадцати модификациях: Е103, Е105, Е106, Е107, Е108, Е109, Е110, Е115, Е116, Е117, Е130, Е131, отличающихся внешним видом, метрологическими и техническими характеристиками.

Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид мультиметров с указанием места нанесения серийного номера представлен на рисунках 1 - 4. Нанесение знака поверки на мультиметры не предусмотрено. Пломбирование мест настройки (регулировки) мультиметров не предусмотрено.

а) модификация Е103, вид спереди

б) модификация Е105, вид спереди

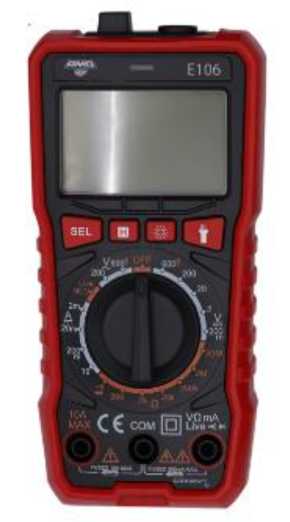

в) модификация Е106, вид спереди г) модификация Е107, вид спереди

Рисунок 1 - Общий вид мультиметров модификаций Е103, Е105, Е106, Е107

а) модификация Е108, вид спереди

б) модификация Е109, вид спереди

Е110

AUTO POWF» OFF TRUE RMS

О WC	i№
W 'й⁰

ER[C€ S □

10А СОМ «амн? □ о* -хи* . XT

• *’* W*

в) модификация Е110, вид спереди

г) модификация Е115, вид спереди

Рисунок 2 - Общий вид мультиметров модификаций Е108, Е109, Е110, Е115

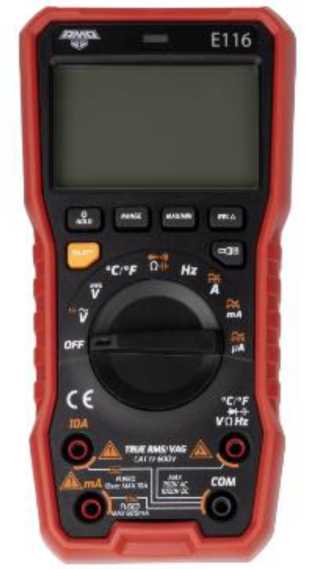

а) модификация Е116, вид спереди б) модификация Е117, вид спереди

лито powett off

X П -9 f

в) модификация Е130, вид спереди

г) модификация Е131, вид спереди

Рисунок 3 - Общий вид мультиметров модификаций Е116, Е117, Е130, Е131

Место нанесения серийного номе ра

а) модификация Е103, Е105, Е106, Е107, Е108, Е109, Е115, Е116, Е117, вид сзади

б) модификации Е110,130,131 вид сзади

Рисунок 4 - Общий вид мультиметров с указанием места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) мультиметров состоит из встроенного ПО.

Конструкция мультиметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики мультиметров нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО мультиметров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики мультиметров при измерении напряжения постоянного тока

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока
Е103	200 мВ	0,1 мВ	±(0,01^/Лизм + 5 е.м.р.)
	2 В	0,001 В
	20 В	0,01 В
	200 В	0,1 В
	600 В	1 В
Е105	4 В	0,001 В	±(0,01^/Лизм + 5 е.м.р.)
	40 В	0,01 В
	400 В	0,1 В
	600 В	1 В
Е106	200 мВ	0,1 мВ	±(0,005^/Пизм + 2 е.м.р.)
	2 В	0,001 В
	20 В	0,01 В
	200 В	0,1 В
	600 В	1 В
Е107	600 мВ	100 мкВ	±(0,005-0™ + 5 е.м.р.)
	6 В	1 мВ	±(0,008-0™ + 5 е.м.р.)
	60 В	10 мВ
	600 В	100 мВ
Е108	99,99 мВ	0,01 мВ	±(0,01^/Лизм + 5 е.м.р.)
	999,9 мВ	0,1 мВ
	9,999 В	0,001 В
	99,99 В	0,01 В
	600	0,1 В
Е109	600 мВ	100 мкВ	±(0,005^/Пизм + 5 е.м.р.)
	6 В	1 мВ	±(0,008^/Пизм + 5 е.м.р.)
	60 В	10 мВ
	600 В	100 мВ
Е110	99,99 мВ	0,01 мВ	±(0,005^/Пизм + 5 е.м.р.)
	999,9 мВ	0,1 мВ
	9,999 В	0,001 В
	99,99 В	0,01 В
	999,9 В	0,1 В
Е115	200 мВ	0,1 мВ	±(0,005^/Пизм + 3 е.м.р.)
	2 В	0,001 В
	20 В	0,01 В
	200 В	0,1 В
	1000 В	1 В	±(0,01^/Лизм + 10 е.м.р.)
Е116	6 В	1 мВ	±(0,005^/Пизм + 3 е.м.р.)
	60 В	10 мВ
	600 В	100 мВ
	1000 В	1 В	±(0,008-0™ + 10 е.м.р.)

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока
Е117	200 мВ	0,01 мВ	±(0,005^/Пизм + 5 е.м.р.)
	2 В	0,0001 В
	20 В	0,001 В
	200 В	0,01 В
	1000 В	0,1 В	±(0,008^/Пизм + 10 е.м.р.)
Е130	600 В	100 мВ	±(0,08^/Пизм + 5 е.м.р.)
Е131	600 мВ	100 мкВ	±(0,005^/Пизм + 5 е.м.р.)
	6 В	1 мВ	±(0,08^/Пизм + 5 е.м.р.)
	60 В	10 мВ
	600 В	100 мВ

Uu3M - измеренное значение напряжения постоянного тока, мкВ, мВ, В

Таблица 3 - Метрологические характеристики мультиметров при измерении напряжения переменного тока при частоте переменного тока от 40 до 400 Гц

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока
Е103	20 В	0,01 В	±(0,01^/Пизм + 5 е.м.р.)
	200 В	0,1 В
	600 В	1 В
Е105	4 В	0,001 В	±(0,012^/Пизм + 5 е.м.р.)
	40 В	0,01 В
	400 В	0,1 В
	600 В	1 В
Е106	200 В	0,1 В	±(0,012^/Пизм + 10 е.м.р.)
Е106	600 В	1 В	±(0,012^/Пизм + 10 е.м.р.)
Е107	6 В	0,001 В	±(0,01^/Пизм + 3 е.м.р.)
	60 В	0,01 В
	600 В	0,1 В
Е108	99,99 мВ	0,01 мВ	±(0,012^/Пизм + 3 е.м.р.)
	999,9 мВ	0,1 мВ	±(0,012^/Пизм + 3 е.м.р.)
	9,999 В	0,001 В	±(0,01^/Пизм + 3 е.м.р.)
	99,99 В	0,01 В
	600 В	0,1 В
Е109	6 В	0,001 В	±(0,01^/Пизм + 3 е.м.р.)
	60 В	0,01 В
	600 В	0,1 В
Е110	99,99 мВ	0,01 мВ	±(0,008^/Пизм + 5 е.м.р.)
	999,9 мВ	0,1 мВ
	9,999 В	0,001 В
	99,99 В	0,01 В
	750 В	0,1 В
Е115	2 В	0,001 В	±(0,008^/Пизм + 3 е.м.р.)
	20 В	0,01 В
	200 В	0,1 В
	750 В	1 В	±(0,012^/Пизм + 10 е.м.р.)
Е116	6 В	0,001 В	±(0,008^/Пизм + 3 е.м.р.)
Е116	60 В	0,01 В	±(0,008^/Пизм + 3 е.м.р.)

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока
	600 В	0,1 В
	750 В	1 В	±(0,012^/Пизм + 10 е.м.р.)
Е117	200 мВ	0,01 мВ	±(0,0006^/Пизм + 25 е.м.р.)
	2 В	0,0001 В
	20 В	0,001 В
	200 В	0,01 В
	750 В	0,1 В	±(0,008^/Пизм + 15 е.м.р.)
Е130	600 В	100 мВ	±(0,01^/Пизм + 3 е.м.р.)
Е131	6 В	1 мВ	±(0,01^/Пизм + 3 е.м.р.)
	60 В	10 мВ
	600 В	100 мВ
иизм - измеренное значение напряжения переменного тока, мВ, В

Таблица 4 - Метрологические характеристики мультиметров при измерении силы постоянного тока

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений силы постоянного тока
Е103	20 мА	0,01 мА	±(0,01-1изм + 5 е.м.р.)
	200 мА	0,1 мА
	10 А	0,01 А
Е106	2 мА	0,001 мА	±(0,012-1изм + 8 е.м.р.)
	20 мА	0,01 мА
	200 мА	0,1 мА
	10 А	0,01 А
Е107	600 мкА	0,1 мкА	±(0,01-1изм + 2 е.м.р.)
	6000 мкА	1 мкА
	60 мА	10 мкА
	600 мА	100 мкА	±(0,02-1изм + 2 е.м.р.)
	10 А	1 мА	±(0,03-1изм + 5 е.м.р.)
Е108	999,9 мкА	0,1 мкА	±(0,01-1изм + 2 е.м.р.)
	9999 мкА	1 мкА	±(0,01-1изм + 2 е.м.р.)
	99,99 мА	10 мкА	±(0,02-1изм + 2 е.м.р.)
	600 мА	100 мкА	±(0,02-1изм + 2 е.м.р.)
	10 А	1 мА	±(0,03-1изм + 5 е.м.р.)
Е109	60 мА	0,01 мА	±(0,01-1изм + 5 е.м.р.)
Е109	600 мА	0,1 мА	±(0,03-1изм + 5 е.м.р.)
Е110	99,99 мА	10 мкА	±(0,01-1изм + 2 е.м.р.)
	600 мА	100 мкА	±(0,02-1изм + 2 е.м.р.)
	9,999 А	1 мА	±(0,03-1изм + 5 е.м.р.)
Е115	20 мкА	0,01 мкА	±(0,012-1изм + 8 е.м.р.)
	2 мА	0,001 мА
	20 мА	0,01 мА
	200 мА	0,1 мА
	10 А	0,01 А	±(0,015-1изм + 10 е.м.р.)

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений силы постоянного тока
Е116	600 мкА	0,1 мкА	±(0,008-1изм + 10 е.м.р.)
	6000 мкА	1 мкА	±(0,008-1изм + 10 е.м.р.)
	60 мА	0,01 мА	±(0,02-1изм + 30 е.м.р.)
	600 мА	0,1 мА
	10 А	0,01 А
Е117	200 мкА	0,01 мкА	±(0,005-1изм + 4 е.м.р.)
	2000 мкА	0,1 мкА	±(0,005-1изм + 4 е.м.р.)
	20 мА	0,001 мА	±(0,008-[изм + 6 е.м.р.)
	200 мА	0,01 мА	±(0,008-[изм + 6 е.м.р.)
	10 А	0,001 А	±(0,01-1изм + 6 е.м.р.)

1изм - измеренное значение силы постоянного тока, мкА, мА, А

Таблица 5 - Метрологические характеристики мультиметров при измерении силы переменного тока при частоте переменного тока от 40 до 400 Гц

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений силы переменного тока
Е107	600 мкА	0,1 мкА	±(0,01-1изм + 5 е.м.р.)
	6000 мкА	1 мкА	±(0,01-1изм + 5 е.м.р.)
	60 мА	10 мкА	±(0,02-1изм + 2 е.м.р.)
	600 мА	100 мкА	±(0,02-1изм + 2 е.м.р.)
	10 А	1 мА	±(0,034изм + 2 е.м.р.)
Е108	999,9 мкА	0,1 мкА	±(0,01-1изм + 5 е.м.р.)
	9999 мкА	1 мкА	±(0,01-1изм + 5 е.м.р.)
	99,99 мА	10 мкА	±(0,02-1изм + 5 е.м.р.)
	600 мА	100 мкА	±(0,02-1изм + 5 е.м.р.)
	10 А	1 мА	±(0,034изм + 5 е.м.р.)
Е109	60 мА	0,01 мА	±(0,01-[изм + 5 е.м.р.)
Е109	600 мА	0,1 мА	±(0,034изм + 5 е.м.р.)
Е110	99,99 мА	10 мкА	±(0,01-[изм + 2 е.м.р.)
	600 мА	100 мкА	±(0,02-1изм + 2 е.м.р.)
	9,999 А	1 мА	±(0,034изм + 5 е.м.р.)
Е115	20 мА	0,01 мА	±(0,02-[изм + 10 е.м.р.)
	200 мА	0,1 мА	±(0,02-[изм + 10 е.м.р.)
	10 А	0,01 А	±(0,034изм + 10 е.м.р.)
Е116	600 мкА	0,1 мкА	±(0,008-1изм + 10 е.м.р.)
	6000 мкА	1 мкА	±(0,008-1изм + 10 е.м.р.)
	60 мА	0,01 мА	±(0,02-[изм + 30 е.м.р.)
	600 мА	0,1 мА
	10 А	0,01 А
Е117	200 мкА	0,01 мкА	±(0,005-[изм + 4 е.м.р.)
	2000 мкА	0,1 мкА	±(0,005-[изм + 4 е.м.р.)
	20 мА	0,001 мА	±(0,008-[изм + 6 е.м.р.)
	200 мА	0,01 мА	±(0,008-[изм + 6 е.м.р.)
	10 А	0,001 А	±(0,01-1изм + 6 е.м.р.)
[изм - измеренное значение силы переменного тока, мкА, мА, А

Таблица 6 - Метрологические характеристики мультиметров при измерении сопротивления постоянному току

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току
Е103	200 Ом	0,1 Ом	±(0,012^/Иизм + 5 е.м.р.)
	2 кОм	0,001 кОм
	20 кОм	0,01 кОм
	200 кОм	0,1 кОм
	2 МОм	0,001 МОм
	20 МОм	0,01 МОм
Е105	4 кОм	0,001 кОм	±(0,012^изм + 5 е.м.р.)
	40 кОм	0,01 кОм
	400 кОм	0,1 кОм
	4 МОм	0,001 МОм
	40 МОм	0,01 МОм
Е106	200 Ом	0,1 Ом	±(0,01^/Иизм + 5 е.м.р.)
	2 кОм	0,001 кОм
	20 кОм	0,01 кОм
	200 кОм	0,1 кОм
	2 МОм	0,001 МОм
	20 МОм	0,01 МОм
Е107	600 Ом	0,1 Ом	±(0,008-R^ + 5 е.м.р.)
	6 кОм	0,001 кОм	±(0,008-R^ + 2 е.м.р.)
	60 кОм	0,01 кОм
	600 кОм	0,1 кОм
	6 МОм	0,001 МОм
	60 МОм	0,01 МОм	±(0,03^/Иизм + 5 е.м.р.)
Е108	999,9 Ом	0,1 Ом	±(0,008^изм + 5 е.м.р.)
	9,999 кОм	1 Ом	±(0,008^изм + 2 е.м.р.)
	99,99 кОм	10 Ом
	999,9 кОм	100 Ом
	9,999 МОм	1 кОм
	99,99 МОм	10 кОм	±(0,03^/Иизм + 5 е.м.р.)
Е109	600 Ом	0,1 Ом	±(0,008^изм + 2 е.м.р.)
	6 кОм	0,001 кОм
	60 кОм	0,01 кОм
	600 кОм	0,1 кОм
	6 МОм	0,001 МОм
	60 МОм	0,01 МОм	±(0,03^/Иизм + 5 е.м.р.)
Е110	999,9 Ом	0,1 Ом	±(0,008^изм + 3 е.м.р.)
	9,999 кОм	1 Ом
	99,99 кОм	10 Ом
	999,9 кОм	100 Ом
	9,999 МОм	1 кОм	±(0,012^изм + 3 е.м.р.)
	99,99 МОм	10 кОм	±(0,012^изм + 3 е.м.р.)
Е115	200 Ом	0,1 Ом	±(0,008^изм + 5 е.м.р.)
	2 кОм	0,001 кОм	±(0,008^изм + 3 е.м.р.)
	20 кОм	0,01 кОм
	200 кОм	0,1 кОм
	2 МОм	0,001 МОм
	20 МОм	0,01 МОм	±(0,05^изм + 30 е.м.р.)

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току
Е116	600 Ом	0,1 Ом	±(0,008^изм + 5 е.м.р.)
	6 кОм	0,001 кОм	±(0,008^изм + 3 е.м.р.)
	60 кОм	0,01 кОм
	600 кОм	0,1 кОм
	6 МОм	0,001 МОм
	60 МОм	0,01 МОм	±(0,03^/Иизм + 25 е.м.р.)
Е117	200 Ом	0,01 Ом	±(0,003^/Иизм + 10 е.м.р.)
	2 кОм	0,001 кОм	±(0,003^/Иизм + 5 е.м.р.)
	20 кОм	0,01 кОм
	200 кОм	0,1 кОм
	2 МОм	0,001 МОм
	20 МОм	0,01 МОм	±(0,012^/Иизм + 25 е.м.р.)
Е130	6 кОм	1 Ом	±(0,015^/Иизм + 2 е.м.р.)
	60 кОм	10 Ом
	600 кОм	100 Ом
	6 МОм	1 кОм
	60 МОм	10 кОм	±(0,03^/Иизм + 5 е.м.р.)
Е131	600 Ом	0,1 Ом	±(0,015^/Иизм + 2 е.м.р.)
	6 кОм	1 Ом
	60 кОм	10 Ом
	600 кОм	100 Ом
	6 МОм	1 кОм
	60 МОм	10 кОм	±(0,03^/Иизм + 5 е.м.р.)
R^m - измеренное значение сопротивления постоянному току, Ом, кОм, МОм.

Таблица 7 - Метрологические характеристики мультиметров при измерении электрической емкости

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений электрической емкости
Е107	6 нФ	1 пФ	±(0,05<изм + 5 е.м.р.)
	60 нФ	10 пФ	±(0,03<изм + 5 е.м.р.)
	600 нФ	0,1 нФ
	6 мкФ	1 нФ
	60 мкФ	10 нФ
	600 мкФ	100 нФ
	6 мФ	1 мкФ	±(0,035^Сизм + 10 е.м.р.)
	60 мФ	10 мкФ	±(0,035^Сизм + 10 е.м.р.)
Е108	9,999 нФ	1 пФ	±(0,05 •Сизм + 5 е.м.р.)
	99,99 нФ	10 пФ	±(0,03 •Сизм + 5 е.м.р.)
	999,9 нФ	0,1 нФ
	9,999 мкФ	1 нФ
	99,99 мкФ	10 нФ
	999,9 мкФ	100 нФ
	9,999 мФ	1 мкФ	±(0,035^Сизм + 10 е.м.р.)
	99,99 мФ	10 мкФ	±(0,035^Сизм + 10 е.м.р.)

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений электрической емкости
Е109	6 нФ	0,001 нФ	±(0,05<изм + 5 е.м.р.)
	60 нФ	0,01 нФ	±(0,03<изм + 5 е.м.р.)
	600 нФ	0,1 нФ
	6 мкФ	0,001 мкФ
	60 мкФ	0,01 мкФ
	600 мкФ	0,1 мкФ
	6 мФ	0,001 мФ	±(0,035^Сизм + 10 е.м.р.)
	60 мФ	0,01 мФ	±(0,035^Сизм + 10 е.м.р.)
Е110	9,999 нФ	1 пФ	±(0,05<изм + 5 е.м.р.)
	99,99 нФ	10 пФ	±(0,04<изм + 5 е.м.р.)
	999,9 нФ	0,1 нФ
	9,999 мкФ	1 нФ
	99,99 мкФ	10 нФ
	999,9 мкФ	100 нФ
	9,999 мФ	1 мкФ	±(0,05<изм + 5 е.м.р.)
	99,99 мФ	10 мкФ	±(0,05<изм + 5 е.м.р.)
Е115	20 нФ	1 пФ	±(0,035^Сизм + 20 е.м.р.)
	200 нФ	10 пФ
	2 мкФ	0,1 нФ
	20 мкФ	1 нФ	±(0,05^Сизм + 10 е.м.р.)
	200 мкФ	10 нФ
	2000 мкФ	100 нФ
	20000 мкФ	1 мкФ
Е116	60 нФ	0,01 нФ	±(0,035^Сизм + 20 е.м.р.)
	600 нФ	0,1 нФ
	6 мкФ	0,001 мкФ
	60 мкФ	0,01 мкФ
	600 мкФ	0,1 мкФ	±(0,05^Сизм + 10 е.м.р.)
	6000 мкФ	1 мкФ	±(0,05^Сизм + 10 е.м.р.)
Е117	20 нФ	0,001 нФ	±(0,03^Сизм + 20 е.м.р.)
	200 нФ	0,01 нФ
	2 мкФ	0,0001 мкФ
	20 мкФ	0,001 мкФ
	200 мкФ	0,01 мкФ	±(0,05^Сизм + 10 е.м.р.)
	2000 мкФ	0,1 мкФ	±(0,05^Сизм + 10 е.м.р.)
Е131	6 мкФ	0,001 мкФ	±(0,03<изм + 5 е.м.р.)
	60 мкФ	0,01 мкФ
	600 мкФ	0,1 мкФ

Сизм - измеренное значение электрической емкости, нФ, мкФ, мФ.

Таблица 8 - Метрологические характеристики мультиметров при измерении частоты переменного тока

Модификация	Пределы измерений	Значение единицы младшего разряда (е.м.р.)	Пределы допускаемой абсолютной погрешности измерений частоты переменного тока
Е107	9,999 Гц	0,001 Гц	±(0,05Тизм + 5 е.м.р.)
	99,99 Гц	0,01 Гц
	999,9 Гц	0,1 Гц
	9,999 кГц	0,001 кГц
	99,99 кГц	0,01 кГц
Е108	9,999 Гц	0,001 Гц	±(0,05Тизм + 5 е.м.р.)
	99,99 Гц	0,01 Гц
	999,9 Гц	0,1 Гц
	9,999 кГц	0,001 кГц
	99,99 кГц	0,01 кГц
	999,9 кГц	0,1 кГц
	5 МГц	0,001 МГц
Е109	9,999 Гц	0,001 Гц	±(0,05Тизм + 5 е.м.р.)
	99,99 Гц	0,01 Гц
	999,9 Гц	0,1 Гц
	9,999 кГц	0,001 кГц
	99,99 кГц	0,01 кГц
	999,9 кГц	0,1 кГц
	9,999 МГц	0,001 МГц
Е110	0,999 Гц	0,001 Гц	±(0,01Тизм + 5 е.м.р.)
	99,99 Гц	0,01 Гц
	999,9 Гц	0,1 Гц
	1,999 кГц	0,001 кГц
	19,99 кГц	0,01 кГц
	199,9 кГц	0,1 кГц
	0,999 МГц	0,001 МГц
Е116	9,999 Гц	0,001 Гц	±(0,001Тизм + 3 е.м.р.)
	99,99 Гц	0,01 Гц
	999,9 Гц	0,1 кГц
	9,999 кГц	0,001 кГц
	99,99 кГц	0,01 кГц
	999,9 МГц	0,1 МГц
	9,999 МГц	0,001 МГц
	19,99 МГц	0,01 МГц
Е117	199,99 Гц	0,01 Гц	±(0,01Тизм + 3 е.м.р.)
	1,9999 кГц	0,0001 кГц
	19,999 кГц	0,001 кГц
	199,99 кГц	0,01 кГц
	1,9999 МГц	0,0001 МГц
	19,999 МГц	0,001 МГц
Fизм - измеренное значение частоты переменного тока.

Таблица 9 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар типа К) по ГОСТ Р 8.585-2001

Модификация

Диапазон измерений температуры, ^оС

Значение единицы младшего разряда (е.м.р.), ^оС

Пределы допускаемой абсолютной погрешности измерений температуры, ^оС

Е110, Е116, Е117

от -20 до +1000

±(0,01-Кизм + 5 е.м.р.)

Кизм - измеренное значение температуры, ^оС.

Таблица 10 - Технические характеристики

Наименование характеристики	Значение
Диапазон показаний электрической емкости для модификации Е116	от 600 мкФ до 60 мФ
Габаритные размеры (длина^хширина^хвысота) для модификации, мм, не более: - Е103, Е105,	130^х70^х32
- Е106, Е107, Е108, Е109, Е130, Е131	148^х70^х42
- Е110	153х81х27
- Е115, Е116, Е117	184х90х46
Масса для модификации, г, не более - E103	110
- 105	75
- Е106, Е107, Е108, Е109, Е130, Е131	200
- Е110	235
- Е115, Е116, Е117	320
Условия эксплуатации: - температура окружающей среды, °С	от 0 до +40
- относительная влажность, %, не более	80

Таблица 11 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка до отказа, ч	10 000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на мультиметры не предусмотрено.

Комплектность средства измерений

Таблица 12 - Комплектность средства измерений

Наименование	Обозначение	Количество
Мультиметр	АМО E	1 шт.
Руководство по эксплуатации	-	1 экз.
Комплект измерительных щупов	-	1 шт.
Батарея электропитания типа ААА или Крона*	-	1 шт.*
* тип и количество батарей электропитания в зависимости от модификации

Сведения о методиках (методах) измерений

приведены в разделе «Работа прибора» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10"¹ до 140⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Мультиметры АМО Е. Стандарт предприятия.

Правообладатель

Suzhou TASI Electronics Co., Ltd., Китай

Адрес: 5th Floor, Building 5, No.317, Mudong Road, Wuzhong District, Suzhou City, Jiangsu Province, China

Изготовитель

Suzhou TASI Electronics Co., Ltd., Китай

Адрес: 5th Floor, Building 5, No.317, Mudong Road, Wuzhong District, Suzhou City, Jiangsu Province, China

Испытательный центр

Общество с ограниченной ответственностью «РАВНОВЕСИЕ»

(ООО «РАВНОВЕСИЕ»)

Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1А, пом. 2/П

Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314471

Лист № 1 Регистрационный № 98696-26 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы термогравиметрические IMC TGA

Назначение средства измерений

Анализаторы термогравиметрические IMC TGA предназначены для измерений массы, в т.ч. изменения массы образцов веществ и материалов и температуры, при которой это изменение происходит.

Описание средства измерений

Принцип действия анализаторов термогравиметрических IMC TGA (далее - термоанализаторы) основан на регистрации изменения массы исследуемого образца. Термоанализаторы представляют собой настольные лабораторные приборы, состоящие из высокочувствительного весового блока и электронного блока управления. Это конструктивное решение позволяет производить эксперименты на одном образце при различных термодинамических переходах, сопровождающихся изменением массы исследуемого образца. Принцип действия весового блока основан на компенсации изменения веса образца электромагнитной силой, создаваемой системой автоматического уравновешивания. Термоанализатор может работать как в статическом (изотермическом) режиме - СДВ, когда оценивается изменение массы в зависимости от времени при постоянной температуре, так и в динамическом режиме - ДДВ, когда оценивается изменение массы в зависимости от температуры или времени в заданных условиях.

Термоанализаторы имеют две модели IMC TGA 1000 и IMC TGA 1300, отличающиеся диапазоном измерений температуры ввиду использования различных печей.

Система контроля атмосферы представляет собой встроенное программно-управляемое устройство подачи двух различных газов в измерительную ячейку с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.

Серийный номер термоанализатора наносится на маркировочную табличку (шильдик), закрепленную на задней стороне корпуса. Нанесение серийного номера возможно травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра термоанализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Серийный номер имеет цифровой формат. Конструкцией термоанализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус термоанализаторов металлический, окрашиваемый в цвета, которые определяет изготовитель.

Общий вид термоанализаторов с указанием места нанесения серийного номера представлен на рисунке 1. Пломбирование термоанализаторов не предусмотрено.

Рисунок 1 - Общий вид термоанализаторов с указанием места нанесения серийного номера

Программное обеспечение

Программное обеспечение термоанализаторов (далее - ПО) состоит из встроенной части (встроенный в корпус и защищённый от записи микроконтроллер) и внешней части под управлением операционной системы персонального компьютера, включает в себя обработку полученных измерительных данных. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	TGA-1300
Номер версии (идентификационный номер) ПО	V2.x*
Цифровой идентификатор ПО	-
* «х» относится к метрологически незначимой части и может принимать значения от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модели
	IMC TGA 1000	IMC TGA 1300
Диапазон измерений температуры*, °C	от +23 до +1000	от +23 до +1300
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±2
Диапазон измерений массы, в т.ч. изменения массы , мг	от 1 до 200
Пределы допускаемой относительной погрешности измерений массы, в т.ч. изменения массы в режиме сдв, %	±1
Пределы допускаемой абсолютной погрешности измерений массы, в т.ч. изменения массы в режиме ДДВ, мг	±0,5
^*Диапазоны измерений конкретного термоанализатора находятся в пределах, установленных в таблице 2, определяются комплектацией конкретного термоанализатора (тип печи, система охлаждения, весовая система, объём и тип тиглей) и приводятся в паспорте термоанализатора.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний массы, мг	от 0,1 до 1000
Диапазон скорости изменения температуры, °С/мин	от 0,1 до 50
Параметры электрического питания:
- напряжение переменного тока, В	от 210 до 230
- частота переменного тока, Гц	от 49 до 61
Потребляемая мощность, В^А, не более	1000
Габаритные размеры, мм, не более:
- длина	380
- ширина	300
- высота	700
Масса, кг, не более	40
Условия эксплуатации:
- температура окружающего воздуха, °С	от +20 до +25
- относительная влажность окружающего воздуха, %	от 35 до 75

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Лист № 4 Всего листов 4 Комплектность средства измерения

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор термогравиметрический	IMC TGA	1 шт.¹⁾
Дополнительные элементы: - тигли - прочие элементы	-	1 шт.²⁾
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
¹⁾ Модель и количество в соответствии с заказом. ²⁾ Количество в соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Принцип работы и конструкция прибора» документа «Анализатор термогравиметрический IMC TGA. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 04.07.2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Правообладатель

Общество с ограниченной ответственностью «Группа Ай-Эм-Си»

(ООО «Группа Ай-Эм-Си»)

ИНН 7714953587

Юридический адрес: 119311, г. Москва, ул. Строителей, д. 8, к. 1

Изготовитель

Общество с ограниченной ответственностью «Группа Ай-Эм-Си»

(ООО «Группа Ай-Эм-Си»)

ИНН 7714953587

Юридический адрес: 119311, г. Москва, ул. Строителей, д. 8, к. 1

Производственная площадка:

Shanghai Yuke Industry Co., Ltd., Китай

Адрес: Room 602, No.356 Anli Road, Anting New Town, Jiading District, Shanghai, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311373

Лист № 1

Регистрационный № 98697-26 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители параметров полупроводниковых приборов Л2-156

Назначение средства измерений

Измерители параметров полупроводниковых приборов Л2-156

(далее - характериографы) предназначены для измерений и графических отображений вольт-амперных и вольт-фарадных характеристик, электрической емкости, воспроизведений (и измерений) напряжения и силы постоянного и переменного токов транзисторов, диодов, конденсаторов и прочих электронных устройств, приборов и компонентов.

Описание средства измерений

Принцип действия при измерении вольт-амперных характеристик основан на генерации ступеней напряжения (силы тока), подаваемых в цепь управления для воспроизведения условий работы и генерации постоянного напряжения или синусоиды для воспроизведения цепи усиления транзистора (или аналогичного измеряемого устройства).

Принцип действия при измерении вольт-фарадных характеристик основан на задании напряжения и контроля его уровня на измеряемом конденсаторе при зарядке заданное время с последующим пересчетом в величину электрической емкости согласно калибровочной характеристике.

Конструктивно характериографов представляет собой единый корпус, объединенный с горизонтальной площадкой, предназначенной для подключения транзисторов (и аналогичных устройств) и конденсаторов электрической емкости.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

Общий вид характериографов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 2. Способ ограничения доступа к местам настройки (регулировки) - нанесение пломбировочной наклейки на крепежный винт, фиксирующий верхнюю крышку, разрушающейся после повреждения. Нанесение знака поверки на характериограф не предусмотрено.

Место нанесения

знака утверждения типа

Рисунок 1 - Общий вид характериографов с указанием места нанесения знака утверждения типа

Место нанесения

заводского номера

Пломбировочная наклейка завода-изготовителя

Рисунок 2 - Вид сзади характериографов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) характериографов представлено встроенным ПО.

Встроенное ПО разделено на метрологически значимую и незначимую части.

Метрологические характеристики характериографов нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО характериографов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	1.x
Цифровой идентификатор ПО	-
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (x), где «х» может принимать целые значения в диапазоне от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Воспроизведение в цепи управления устройств (транзистор или аналог)
Диапазон воспроизведений напряжения постоянного тока генератора ступеней, В	от 0 до 18
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений напряжения постоянного тока) погрешности воспроизведений напряжения постоянного тока генератора ступеней, %	±1,5
Диапазон воспроизведений силы постоянного тока генератора ступеней, А	от 0 до 1,8
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений силы постоянного тока) погрешности воспроизведений силы постоянного тока генератора ступеней, %: - от 50 нА/ступень до 0,05 А/ступень - 0,1 А/ступень - 0,2 А/ступень	±1,5 ±3,0 ±12,0
Воспроизведение и измерение в цепи усиления устройств (транзистор или аналог)
Поддиапазоны воспроизведений и измерений амплитудного напряжения переменного тока, В*	от 0,01 до 16 включ. св. 16 до 80 включ. св. 80 до 400 включ. св. 400 до 2000 включ.
Пределы допускаемой относительной погрешности воспроизведений и измерений амплитудного напряжения переменного тока, %*: - от 0,01 до 0,05 В включ. - св. 0,05 до 2000 В включ.	±7 ±5

Продолжение таблицы 2
Наименование характеристики	Значение
Диапазон воспроизведений и измерений амплитудной силы переменного тока, А*	от 0,1 до 20
Пределы допускаемой относительной погрешности воспроизведений и измерений амплитудной силы переменного тока, %*	±7
Диапазон воспроизведений и измерений малой силы постоянного тока, А	от В10^-9 до 0,1
Пределы допускаемой относительной погрешности воспроизведений и измерений малой силы постоянного тока, %: - от 140^-9 до 3040^-9 А включ. - св. 30^ 10^-9 до 0,1 А включ.	±10 ±5
Измерение электрической емкости устройств
Диапазон измерений электрической емкости, нФ	от 0,12 до 100
Пределы допускаемой относительной погрешности измерений электрической емкости, %: - от 0,12 до 10 нФ включ. - св. 10 до 100 нФ включ.	±10 ±33
* Диапазоны и погрешности воспроизведений и измерений переменного тока нормируются при 50 Гц.	силы и напряжения
Таблица 3 - Технические характеристики
Наименование характеристики	Значение
Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц	230 50
Диапазон шагов установки параметров воспроизведений напряжения и силы постоянного тока генератора ступеней: - для напряжения постоянного тока, В/ступень - для силы постоянного тока, А/ступень	от 0,05 до 2 от 50А0^-9 до 0,2
Количество ступеней установки напряжения и силы постоянного тока генератора ступеней, шт.	10
Потребляемая мощность, В^А, не более	200
Габаритные размеры (длина^хширина^хвысота), мм, не более	600^х500^х400
Масса, кг, не более	40
Условия эксплуатации (окружающая среда): - температура, °С - относительная влажность, при температуре +25 °С, % - атмосферное давление, кПа	от +15 до +25 до 65 от 84 до 107

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	7
Средняя наработка до отказа, ч	8000

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на переднюю панель корпуса характериографов любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель параметров полупроводниковых приборов	Л2-156	1 шт.
Руководство по эксплуатации	ЛДПА.411-29.00.000 РЭ	1 экз.
Формуляр	ЛДПА.411-29.00.000 ФО	1 экз.
Комплект измерительной оснастки	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Устройство и работа» документа ЛДПА.411-29.00.000 РЭ «Измерители параметров полупроводниковых приборов Л2-156. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 марта 2026 года № 530 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1- 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10"¹ до 140⁶ Гц»;

ЛДПА.411-29.00.000 ТУ «Измерители параметров полупроводниковых приборов Л2-156. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Остек-Электро»

(ООО «Остек-Электро»)

Юридический адрес: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2

ИНН 7731483966

Изготовитель

Общество с ограниченной ответственностью «Остек-Электро»

(ООО «Остек-Электро»)

Адрес: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2 ИНН 7731483966

Испытательный центр Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты №№ 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната № 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц: RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ни » июн_ 2026 г. № ¹¹³⁰

Лист № 1

Всего листов 4

Регистрационный № 98698-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители частичных разрядов VoltVision ЧР Назначение средства измерений

Измерители частичных разрядов VoltVision ЧР (далее - измерители) предназначены для измерений характеристик частичных разрядов (далее - ЧР), таких как кажущийся заряд и амплитуда напряжения переменного тока повторяющихся ЧР.

Описание средства измерений

Принцип действия измерителей основан на детектировании высокочастотных импульсов напряжения частичных разрядов, возникающих внутри изоляции, посредством датчиков ЧР, установленных на объекте испытаний, с последующей обработкой сигнала с помощью аналоговоцифрового преобразования и дальнейшей передачей его на персональный компьютер (далее - ПК).

Конструктивно измерители выполнены в виде моноблока из стального корпуса и внешних измерительных датчиков HF (высокочастотных) и UHF (акустических), подключаемых к измерительным каналам. Измерители имеют двойную защиту от короткого замыкания (КЗ).

Измерители выпускаются в модификациях, приведенных в таблице 1. Модификации отличаются количеством измерительных каналов (далее - ИК), и диапазоном измерений.

Таблица 1 - Модификации измерителей

Модификация	Количество ИК	Диапазон измерений в соответствии с таблицей 3
VoltVision ЧР-3-HF	3	HF (высокочастотный)
VoltVision ЧР-6-HF	6	HF (высокочастотный)
VoltVision ЧР-3-UHF	3	UHF (акустический/ультразвуковой)
VoltVision ЧР-6-UHF	6	UHF (акустический/ультразвуковой)

Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

Общий вид измерителей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Общий вид внешних измерительных датчиков HF и UHF представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба. Нанесение знака поверки на измерители не предусмотрено.

Пломба

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 1 - Общий вид измерителей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Рисунок 2 - Общий вид внешних измерительных датчиков HF и UHF

Программное обеспечение

Программное обеспечение (далее - ПО) измерителей состоит из встроенного и внешнего ПО.

Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей. Встроенное ПО реализовано аппаратно и является метрологически значимым. Встроенное ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) предприятием-изготовителем и не может быть изменено пользователем.

Внешнее ПО устанавливается на ПК и предназначено для сбора информации с измерителей, хранения и представления пользователю в удобном виде. Внешнее ПО не является метрологически значимым.

Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО измерителей приведены в таблице 2.

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	1.ххх
Цифровой идентификатор ПО	-
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (ххх), где «х» может принимать целые значения в диапазоне от 0 до 9.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений кажущегося заряда (для модификаций VoltVision ЧР-3-HF и VoltVision ЧР-6-HF), пКл	от 10 до 10000
Пределы допускаемой относительной погрешности измерений кажущегося заряда (для модификаций VoltVision ЧР-3-HF и VoltVision ЧР-6-HF), %	±10
Диапазон измерений амплитуды напряжения переменного тока повторяющихся частичных разрядов (для модификаций VoltVision ЧР-3-UHF и VoltVision ЧР-6-UHF), дБ	от 0 до 65
Пределы допускаемой относительной погрешности измерений амплитуды напряжения переменного тока повторяющихся частичных разрядов (для модификаций VoltVision ЧР-3-UHF и VoltVision ЧР-6-UHF), %	±10

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Номинальное напряжение питания постоянного тока, В	24
Потребляемая мощность, Вт, не более	20
Габаритные размеры (высота^хдлина^хширина), мм, не более	Ш^х240^х130
Масса, кг, не более	5
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +25 °С),% - атмосферное давление, кПа	от -40 до +70 от 0 до 95 от 84 до 106

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	20
Средняя наработка на отказ, ч	90000

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус измерителя любым технологическим способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель частичных разрядов	VoltVision ЧР	1 шт.

Продолжение таблицы 6

Наименование	Обозначение	Количество
Датчик HF с коаксиальным кабелем 15 м или датчик UHF с коаксиальным кабелем 10 м		Комплект
Паспорт	ПС 27.12.31-004-94075435 2025	1 экз.
Руководство по эксплуатации	27.12.31-004-94075435 2025 РЭ	1 экз.
Транспортная упаковка	-	1 шт.
Примечание - Допускается уточнение и изменение комплектации в соответствии с условиями поставки

Сведения о методиках (методах) измерений

приведены в разделе «Состав и описание измерителя» документа 27.12.31-004-94075435-2025 РЭ. «Измерители частичных разрядов VoltVision ЧР. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов»;

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

ТУ 27.12.31-004-94075435-2025 «Измерители частичных разрядов VoltVision ЧР. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ВольтКрафт»

(ООО «ВольтКрафт»)

Юридический адрес: 142800, Московская обл., г. о. Ступино, г. Ступино. ул. Горького, д. 20

ИНН 5045073181

Изготовитель

Общество с ограниченной ответственностью «ВольтКрафт»

(ООО «ВольтКрафт»)

Юридический адрес: 142800, Московская обл., г. о. Ступино, г. Ступино. ул. Горького, д. 20

Адрес места осуществления деятельности: 141703, Московская обл., г. Долгопрудный, ул. Якова Гунина, д. 1, стр. 5, помещ. 17

ИНН 5045073181

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский

центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 09 » ию_ 2026 г. № ¹¹³⁰

Лист № 1

Регистрационный № 98699-26 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Ростовводоканал» Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Ростовводоканал» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии, средней активной и реактивной электрической мощности, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ выполняет следующие функции:

- измерение 30-минутных приращений активной и реактивной электроэнергии;
- периодический и по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);
- хранение результатов измерений в специализированной базе данных;
- передача в организации-участники оптового рынка электроэнергии результатов измерений;
- предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии средств измерений со стороны серверов организаций-участников оптового рынка электроэнергии;
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
- конфигурирование и настройка параметров АИИС КУЭ;
- измерение времени.

АИИС КУЭ имеет трехуровневую структуру:

- 1-й уровень - информационно-измерительные комплексы точек измерений (ИИК ТИ);
- 2-й уровень - измерительно-вычислительные комплексы электроустановок (ИВКЭ);
- 3-й уровень - информационно-вычислительный комплекс (ИВК),

ИИК ТИ включают в себя:

- Датчики тока и напряжения комбинированные и трансформаторы тока (ТТ) и их вторичные цепи;
- Датчики тока и напряжения комбинированные и трансформаторы напряжения (ТН) и их вторичные цепи (при необходимости);
- Модули с функциями счетчика электроэнергии и счётчики электроэнергии.

ИВКЭ включает в себя:

- устройство сбора и передачи данных (УСПД) «ЭКОМ-3000».

ИВК включает в себя:

- сервер баз данных (СБД) с установленным программным обеспечением (ПО) «Энергосфера» (далее - сервер ИВК),
- автоматизированные рабочие места (АРМ),
- каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

ИИК ТИ, ИВКЭ, ИВК и каналы связи между ними образуют измерительные каналы (ИК).

Принцип действия АИИС КУЭ основан на масштабном преобразовании параметров контролируемого присоединения (ток и напряжение) с использованием электромагнитных трансформаторов тока и напряжения, измерении и интегрировании мгновенной мощности с использованием счетчиков электрической энергии, автоматическом сборе, хранении и передаче по каналам связи результатов измерений.

На уровне ИИК ТИ первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. Мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения мощности. За период сети из мгновенных значений мощности вычисляется активная мощность, из мгновенных значений тока и напряжения их среднеквадратические значения и, затем, полная мощность. Реактивная мощность вычисляется из значений активной и полной мощности.

Вычисленные значения активной и реактивной мощности каждого направления преобразуются в частоту следования импульсов. Во внутренних регистрах счетчиков осуществляется накопление импульсов, соответствующих каждому виду и направлению передачи электроэнергии в течение интервала времени 30 минут. По окончании этого интервала времени накопленное количество импульсов из каждого регистра переносится в долговременную энергонезависимую память с указанием времени измерений в шкале координированного времени UTC(SU).

Принцип действия АИИС КУЭ для ИК № 29 и 30 на уровне ИИК ТИ заключается в следующем. Датчики тока и напряжения комбинированные VCS_SMART осуществляют масштабное преобразование силы переменного тока маломощным трансформатором тока, во вторичную обмотку которого включен резистор, падение напряжения на котором пропорционально току в первичной обмотке. Датчики тока и напряжения комбинированные VCS_SMART осуществляют масштабное преобразование напряжения переменного тока с помощью емкостного делителя напряжения. В модулях управления СМ_15_5 осуществляется аналого-цифровое преобразование входных сигналов напряжения и силы переменного тока, полученных от датчиков тока и напряжения комбинированные VCS_SMART, в цифровые коды, дальнейшая их обработка, заключающаяся в вычислении активной и реактивной мощности и электрической энергии. Результаты измерений от модулях управления СМ_15_5 передаются в ИВК.

ИВКЭ осуществляют:

- сбор, первичную обработку и хранение результатов измерений и служебной информации ИИК ТИ;
- синхронизацию времени в счетчиках.

ИВК осуществляет:

- синхронизацию времени в счетчиках
- сбор результатов измерений с уровня ИВКЭ (УСПД);
- сбор, первичную обработку и хранение результатов измерений и служебной информации ИИК ТИ;
- хранение полученных в результате обработки приращений электроэнергии в базе данных;
- визуальный просмотр результатов измерений из базы данных.

На ИВК осуществляется прием данных, обработка данных, заключающаяся в умножении приращений электроэнергии на коэффициенты трансформации ТТ и ТН (при использовании ТТ и ТН в составе ИИК ТИ), занесение результатов измерений и данных о состоянии средств измерений в базу данных, визуальный просмотр результатов измерений и данных о состоянии средств измерений из базы данных. ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также инфраструктурными организациями оптового рынка (в т. ч. АО «АТС», АО «СО ЕЭС»). Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ, а также с другими АИИС КУЭ утвержденного типа осуществляется по электронной почте сети Internet (по протоколу TCP/IP) в соответствии с регламентами ОРЭМ в виде электронных документов XML в форматах 80020, 80040 и др., заверенных, при необходимости, электронной подписью.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), в которую входят часы сервера ИВК, счётчики и УСВ. АИИС КУЭ выполняет измерение времени в шкале UTC(SU) следующим образом. ИВК осуществляет прием и обработку сигналов точного времени в постоянном режиме от УСВ. ИВК, в свою очередь, при опросе счетчиков осуществляет проверку поправки шкалы времени счетчиков. Если поправка часов счетчиков превышает ± 1 с относительно шкалы времени ИВК, последний осуществляет синхронизацию шкалы времени счетчиков, но не чаще 1 раза в сутки.

Ход часов компонентов АИИС КУЭ не превышает ± 5 с/сут.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

- посредством интерфейса RS-485 для передачи данных от уровня ИИК ТИ на уровень ИВКЭ;
- посредством радиоканала стандарта GSM/GPRS для передачи данных от ИВКЭ в ИВК;
- посредством радиоканала стандарта GSM/GPRS для передачи данных от ИИК ТИ в ИВК, где отсутствует УСПД в составе ИК;
- посредством сети Ethernet (по протоколу TCP/IP) в том числе с использованием радиоканала стандарта GSM/GPRS/4G для передачи данных от ИИК ТИ в ИВК для ИК № 29 и 30.

Контрольный доступ к АИИС КУЭ со стороны внешних систем осуществляется по основному каналу связи, образованному аппаратурой локальной сети стандарта Ethernet. Защита информации на программном уровне обеспечивается:

- установкой паролей на счетчиках электрической энергии;
- установкой паролей на сервере, с разграничением прав доступа к результатам измерений для различных групп пользователей;

- возможностью применения электронной цифровой подписи при передаче результатов измерений.

Заводской номер 01 наносится типографским способом в формуляр и на информационную табличку корпуса сервера ИВК методом шелкографии.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В ИВК используется программное обеспечение (ПО) «Энергосфера» Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологически значимая часть программного комплекса «Энергосфера» и ее идентификационные признаки приведены в таблице 1.

аблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационное наименование программного обеспечения	pso_metr.dll
Номер версии (идентификационный номер) программного обеспечения	1.1.1.1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	6c13139810a85b44f78e7e5c9a3edb93

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ И К	Наименование ИК	ТТ или Датчики тока	ТН или Датчики напряжения	Счетчик или Модуль с функциями счетчика электроэнер гии	ИВКЭ	ИВК
1	2	3	4	5	6	7
1	ТП-1254 РУ-6 кВ яч. ф.23-13 (ВНС 1, подъем № 1)	ТПОЛ 10 Кл.т. 0,5 Ктт = 600/5 Рег. № 1261 02 (2 шт.)	НТМИ-6-66 Кл.т. 0,5 Ктн = 6000/100 Рег. № 2611-70 (1 шт.)	СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04
2	ТП-1254 РУ-6 кВ яч.ф.23-20 (ВНС 1, подъем № 1)	ТПОЛ 10 Кл.т. 0,5 Ктт = 600/5 Рег. № 1261 02 (2 шт.)	НТМИ-6-66 Кл.т. 0,5 Ктн = 6000/100 Рег. № 2611-70 (1 шт.)	СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	«ЭКОМ -3000», рег. № 1704909	Сервер ИВК, УСВ-3, рег. № 8482322
3	ТП-1254 РУ-6 кВ яч.ф.23-34 (ВНС 1, подъем № 1)	ТПОЛ 10 Кл.т. 0,5 Ктт = 600/5 Рег. № 1261 02 (2 шт.)		СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04		Сервер ИВК, УСВ-3, рег. № 8482322
4	ТП-1334 РУ-6 кВ яч.ф.23-12 (ВНС 2, подъем № 1)	ТЛМ-10 Кл.т. 0,5 Ктт = 800/5 Рег. № 2473 69 (2 шт.)	НТМИ-6-66 Кл.т. 0,5 Ктн = 6000/100 Рег. № 2611-70 (1 шт.)	СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	«ЭКОМ -3000», рег. № 1704909
5	ТП-1334 РУ-6 кВ яч.ф.23-21 (ВНС 2, подъем № 1)	ТЛМ-10 Кл.т. 0,5 Ктт = 800/5 Рег. № 2473 69 (2 шт.)	НТМИ-6-66 Кл.т. 0,5 Ктн = 6000/100 Рег. № 2611-70 (1 шт.)	СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	«ЭКОМ -3000», рег. № 1704909

ТП-1585 РУ-6 кВ

яч.ф.23-23 (ВНС 3, подъем № 1)

ТОЛ-СЭЩ-10

Кл.т. 0,5

Ктт = 600/5

Рег. № 3213906

(3 шт.)

НАМИТ-10-2

Кл.т. 0,5

Ктн = 6000/100

Рег. № 18178

(1 шт.)

СЭТ-

4ТМ.03.01 Кл.т.

0,5S/1,0

Рег. №

27524-04

«ЭКОМ -3000», рег. № 17049

Сервер

ИВК,

УСВ-3, рег. № 84823

ТП-1585 РУ-6 кВ

яч.ф.23-44 (ВНС 3, подъем № 1)

ТОЛ-СЭЩ-10

Кл.т. 0,5

Ктт = 600/5

Рег. № 32139

(3 шт.)

НАМИТ-10-2

Кл.т. 0,5

Ктн = 6000/100

Рег. № 18178

(1 шт.)

СЭТ-

4ТМ.03.01 Кл.т.

0,5S/1,0

Рег. №

27524-04

ТП-1177 РУ-6кВ

яч.ф.107 (ВНС 1, подъем № 2)

ТПОЛ 10

Кл.т. 0,5

Ктт = 600/5

Рег. № 1261

59 (2 шт.)

НТМИ-6-66

Кл.т. 0,5

Ктн = 6000/100

Рег. № 2611-70 (1 шт.)

СЭТ-

4ТМ.03.01 Кл.т.

0,5S/1,0

Рег. № 27524-04

«ЭКОМ -3000», рег. № 1704909

ТП-1177 РУ-6кВ

яч.ф.21 ф.4 (ВНС 1, подъем № 2)

ТПОЛ 10

Кл.т. 0,5

Ктт = 600/5

Рег. № 1261

59 (2 шт.)

НАМИ-10-95

Кл.т. 0,5

Ктн = 6000/100

Рег. № 2018605

(1 шт.)

СЭТ-

4ТМ.03.01 Кл.т.

0,5S/1,0

Рег. № 27524-04

ТП-1176 РУ-6кВ

яч.ф.18-02 (ВНС 2, подъем № 2)

ТВК-10

Кл.т. 0,5

Ктт = 600/5

Рег. № 891382 (2 шт.)

НАМИТ-10-2

Кл.т. 0,5

Ктн = 6000/100

Рег. № 1668702

(1 шт.)

СЭТ-

4ТМ.03.01 Кл.т. 0,5S/1,0

Рег. №

27524-04

«ЭКОМ -3000», рег. № 1704909

ТП-1176 РУ-6кВ

яч.ф.18-09 (ВНС 2, подъем № 2)

ТОЛ-10

Кл.т. 0,5

Ктт = 600/5

Рег. № 6009

77 (2 шт.)

НАМИТ-10-2

Кл.т. 0,5

Ктн = 6000/100

Рег. № 1668702

(1 шт.)

СЭТ-

4ТМ.03.01 Кл.т. 0,5S/1,0

Рег. №

27524-04

ТП-1489 РУ-10 кВ яч.ф.32-

51 (ВНС 3, подъем № 2)

ТОЛ-НТЗ-10-

11А

Кл.т. 0,5

Ктт = 600/5

Рег. № 51679

(2 шт.)

ЗНОЛП-НТЗ-

Кл.т. 0,5

Ктн = 10000/^3:100/^

Рег. № 69604

(3 шт.)

СЭТ-

4ТМ.03.01 Кл.т. 0,5S/1,0

Рег. №

27524-04

«ЭКОМ -3000», рег. № 17049

ТП-1489 РУ-10 кВ

яч.ф.32-54 (ВНС 3, подъем № 2)

ТОЛ-НТЗ-10-

11А Кл.т. 0,5

Ктт = 600/5

Рег. №

51679-12

(2 шт.)

ЗНОЛП-НТЗ-

Кл.т. 0,5

Ктн = 10000/^3:100/^

Рег. № 51676

(3 шт.)

СЭТ-4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. №

27524-04

«ЭКОМ

-3000», рег. № 1704909

Сервер ИВК,

УСВ-3, рег. № 84823

ТП-1597 РУ-6кВ

яч.ф.23-37 (ВНС 4, подъем № 2)

ТОЛ-СВЭЛ-

Кл.т. 0,5

Ктт = 800/5

Рег. №

42663-09

(2 шт.)

ЗНОЛП-6

Кл.т. 0,5 Ктн = 6000/^3:100/^3

Рег. № 4673811

(3 шт.)

СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04

«ЭКОМ

-3000», рег. № 17049

ТП-1597 РУ-6кВ яч.ф.18-08 (ВНС 4, подъем № 2)

ТОЛ-СВЭЛ-

Кл.т. 0,5 Ктт = 800/5

Рег. № 42663-09

(2 шт.)

ЗНОЛП-6

Кл.т. 0,5 Ктн = 6000/^3:100/^3

Рег. № 4673811

(3 шт.)

СЭТ-4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. №

27524-04

ТП-1597 РУ-6кВ

яч.ф. 32-11 (ВНС 4, подъем № 2)

ТОЛ-СВЭЛ-

Кл.т. 0,5 Ктт = 800/5

Рег. № 42663-09

(2 шт.)

ЗНОЛП-6

Кл.т. 0,5 Ктн = 6000/^3:100/^3

Рег. № 4673811

(3 шт.)

СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04

ТП-1233 РУ-6кВ

яч.ф.69 ф.13 (ВНС "Южная")

ТОЛ-СЭЩ-

Кл.т. 0,5

Ктт = 150/5

Рег. № 32139-06

(2 шт.)

НАМИТ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 1668707 (1 шт.)

СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04

ТП-1233 РУ-6кВ

яч.ф.69 ф.12 (ВНС "Южная")

ТОЛ-СЭЩ-

Кл.т. 0,5

Ктт = 150/5

Рег. № 32139-06

(2 шт.)

НАМИТ-10

Кл.т. 0,5

Ктн = 6000/100

Рег. № 1668707

(1 шт.)

СЭТ-4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. №

27524-04

1	2	3	4	5	6	7
19	ТП-1178 РУ-6кВ яч.ф.832 (ВНС "Западная")	ТПОЛ-10 Кл.т. 0,5S Ктт = 300/5 Рег. № 1261 08 (3 шт.)	ЗНОЛП-6 Кл.т. 0,5 Ктн = 6000/^3:100/^3 Рег. № 4673811 (3 шт.)	СЭТ- 4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-
20	ТП-1178 РУ-6кВ яч.ф.25ф3 (ВНС "Западная")	ТПОЛ-10 Кл.т. 0,5S Ктт = 300/5 Рег. № 1261 08 (3 шт.)	ЗНОЛП-6 Кл.т. 0,5 Ктн = 6000/^3:100/^3 Рег. № 4673811 (3 шт.)	СЭТ- 4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-
21	ТП-1375 РУ-6 кВ яч.ф.17-13 (ВНС "Восточная")	ТЛП-10-3 Кл.т. 0,5 Ктт = 1000/5 Рег. № 30709-07 (3 шт.)	ЗНОЛ.06-6 Кл.т. 0,5 Ктн = 6000/^3:100/^3 Рег. № 3344-08 (3 шт.)	СЭТ- 4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-
22	ТП-1375 РУ-6 кВ яч.ф.17-42 (ВНС "Восточная")	ТЛП-10-3 Кл.т. 0,5 Ктт = 1000/5 Рег. № 30709-07 (3 шт.)	ЗНОЛ.06-6 Кл.т. 0,5 Ктн = 6000/^3:100/^3 Рег. № 3344-08 (3 шт.)	СЭТ- 4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-	Сервер ИВК, УСВ-3, рег. № 84823 22
23	ТП-1399 РУ-10 кВ яч.ф.49 ф.16 (КНС "Северная 4")	ТПЛ-10-М Кл.т. 0,5 Ктт = 600/5 Рег. № 22192-07 (2 шт.)	НОЛ.08-10 Кл.т. 0,5 Ктн = 10000/100 Рег. № 3345-04 (2 шт.)	СЭТ- 4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-
24	ТП-1399 РУ-10 кВ яч.ф.49 ф.19 (КНС "Северная 4")	ТПЛ-10-М Кл.т. 0,5 Ктт = 600/5 Рег. № 22192-07 (2 шт.)	НОЛ.08 Кл.т. 0,5 Ктн = 10000/100 Рег. № 3345-04 (2 шт.)	СЭТ- 4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-
25	ТП-1399 РУ-10 кВ яч.ф.10-21 (КНС "Северная 4")	ТПЛ-10-М Кл.т. 0,5 Ктт = 600/5 Рег. № 22192-07 (2 шт.)		СЭТ- 4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-

1	2	3	4	5	6	7
26	ТП-1394 РУ-6 кВ яч.1 (ГКНС-1)	ТПЛ-10-М Кл.т. 0,5 Ктт = 400/5 Рег. № 22192-07 (2 шт.)	НТМИ-6-66 Кл.т. 0,5 Ктн = 6000/100 Рег. № 2611-70 (1 шт.)	СЭТ- 4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-	Сервер ИВК, УСВ-3, рег. № 84823 22
27	ТП-1394 РУ-6 кВ яч.ф.60 ф.5 (ГКНС-1)	ТПОЛ-10 Кл.т. 0,5 Ктт = 600/5 Рег. № 47958-11 (2 шт.)	НТМИ-6-66 Кл.т. 0,5 Ктн = 6000/100 Рег. № 2611-70 (1 шт.)	СЭТ- 4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-
28	ТП-1394 РУ-6 кВ яч.ф.60 ф.6 (ГКНС-1)	ТПОЛ-10 Кл.т. 0,5 Ктт = 600/5 Рег. № 47958-11 (2 шт.)	НТМИ-6 Кл.т. 0,5 Ктн = 6000/100 Рег. № 831-53 (1 шт.)	СЭТ- 4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27254-04	-
29	ТП-1257 РУ-6кВ яч.ф.940 (КНС "Гниловская")	VCS_SMART Рег. № 90210-23 (3 шт.)		СМ_15_5 Кл.т. 0,5S/1,0 Рег. № 73137-18	-
29	ТП-1257 РУ-6кВ яч.ф.940 (КНС "Гниловская")	Кл. т. 0,5S 1ном1 = 50 А кПРном = 20	Кл. т. 0,5 ином1=6/^3 кВ	СМ_15_5 Кл.т. 0,5S/1,0 Рег. № 73137-18	-
30	ТП-1257 РУ-6кВ яч.ф.977 (КНС "Гниловская")	VCS_SMART Рег. № 90210-23 (3 шт.)		СМ_15_5 Кл.т. 0,5S/1,0 Рег. № 73137-18	-
30	ТП-1257 РУ-6кВ яч.ф.977 (КНС "Гниловская")	Кл. т. 0,5S 1ном1 = 50 А кПРном = 20	Кл. т. 0,5 ином1=6/^3 кВ	СМ_15_5 Кл.т. 0,5S/1,0 Рег. № 73137-18	-
31	ТП-1576 РУ-6 кВ яч.ф.31-03 (РСА КНС-4)	ТЛМ-10 Кл.т. 0,5 Ктт = 600/5 Рег. № 2473 05 (2 шт.)	НАМИТ-10-2 Кл.т. 0,5 Ктн = 6000/100 Рег. № 1817899 (1 шт.)	СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-
32	ТП-1576 РУ-6 кВ яч.ф.31-12 (РСА КНС-4)	ТЛМ-10 Кл.т. 0,5 Ктт = 600/5 Рег. № 247300 (2 шт.)	НАМИТ-10-2 Кл.т. 0,5 Ктн = 6000/100 Рег. № 1817899 (1 шт.)	СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	-

ТП-1381 РУ-6 кВ

яч.ф.23ф1

(ВНС "Каменка")

ТПЛ-10-М

Кл.т. 0,5

Ктт = 400/5

Рег. №

22192-07 (2

шт.)

НТМИ-6-66

Кл.т. 0,5

Ктн = 6000/100

Рег. № 2611-70 (1 шт.)

СЭТ-

4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. №

27524-04

Сервер

ИВК,

УСВ-3, рег. № 84823

ТП-1381 РУ-6 кВ

яч.ф.23 ф.12

(ВНС "Каменка")

ТПЛ-10-М

Кл.т. 0,5

Ктт = 400/5

Рег. № 22192-07 (2 шт.)

НТМИ-6-66

Кл.т. 0,5

Ктн = 6000/100

Рег. № 2611-70 (1 шт.)

СЭТ-

4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. №

27524-04

ТП-1911 РУ-6кВ

яч.ф.31-02

(ГКНС-2)

ТЛК-10-5

Кл.т. 0,5

Ктт = 300/5

Рег. № 9143

01 (2 шт.)

НАМИТ-10-2

Кл.т. 0,5

Ктн = 6000/100

Рег. № 1817899 (1 шт.)

СЭТ-

4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. № 27524-04

ТП-1911 РУ-6кВ

яч.ф.31-17

(ГКНС-2)

ТВЛМ-10

Кл.т. 0,5

Ктт = 400/5

Рег. № 1856

63 (2 шт.)

СЭТ-

4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. № 27524-04

ТП-1911 РУ-6кВ

яч.ф.31-30

(ГКНС-2)

ТВЛМ-10

Кл.т. 0,5

Ктт = 400/5

Рег. № 1856

63 (2 шт.)

НАМИТ-10-2

Кл.т. 0,5

Ктн = 6000/100

Рег. № 16687

02 (1 шт.)

СЭТ-

4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. №

27524-04

ТП-1911 РУ-6кВ

яч.ф.31-14

(ГКНС-2)

ТЛК-10-5

Кл.т. 0,5

Ктт = 400/5

Рег. № 9143

01 (2 шт.)

СЭТ-

4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. №

27524-04

ТП-1816 РУ-6 кВ

яч.ф.25 ф.20 (ВНС "Лесная")

ТЛМ-10

Кл.т. 0,5

Ктт = 200/5

Рег. № 2473

00 (3 шт.)

НАМИТ-10-2

Кл.т. 0,5

Ктн = 6000/100

Рег. № 1817899 (1 шт.)

СЭТ-

4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. №

27524-04

ТП-1816 РУ-6 кВ

яч.ф.25 ф.21 (ВНС "Лесная")

ТЛМ-10

Кл.т. 0,5

Ктт = 200/5

Рег.№ 2473

(3 шт.)

НАМИТ-10-2

Кл.т. 0,5

Ктн = 6000/100

Рег. № 18178

(1 шт.)

СЭТ-

4ТМ.03.01

Кл.т.

0,5S/1,0

Рег. №

27524-04

ТП-1051 РУ-0,4 кВ

яч.ф. 10ф6 (КНС "АРЗ")

ТШП-0,66

Кл.т. 0,5

Ктт = 800/5

Рег. №

15173-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03.09

Кл.т.

0,5S/1,0

Рег. № 27524-04

КТПН-1873 РУ-0,4

кВ яч.ф.10 ф.7 (КНС "АРЗ")

ТШП-0,66

Кл.т. 0,5

Ктт = 1000/5

Рег. № 15173-01 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1419 РУ-0,4 кВ яч.ф.18-01

(КНС "АТХ-1500")

ТШП-0,66

Кл.т. 0,5

Ктт = 1000/5

Рег. № 15173-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03.09

Кл.т.

0,5S/1,0

Рег. №

27524-04

ТП-1419 РУ-0,4 кВ

яч.ф.13ф14

(КНС "АТХ-1500")

ТШП-0,66

Кл.т. 0,5

Ктт = 1000/5

Рег. № 15173-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03.09

Кл.т.

0,5S/1,0

Рег. №

27524-04

Сервер ИВК,

УСВ-3, рег. № 84823

ТП-1440 РУ-0,4 кВ

яч.ф.41 ф.10 (КНС "Сурб-Хач")

ТШП-0,66

Кл.т. 0,5

Ктт = 1000/5

Рег. № 15173-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03.09

Кл.т.

0,5S/1,0

Рег. № 27524-04

ТП-1440 РУ-0,4 кВ

яч.ф.41 ф.13 (КНС "Сурб-Хач")

ТШП-М-0,66

Кл.т. 0,5

Ктт = 1000/5

Рег. № 71205-18 (3 шт.)

Не

используется

СЭТ-

4ТМ.03.09

Кл.т.

0,5S/1,0

Рег. № 27524-04

ТП-1552 РУ-0,4 кВ

яч.ф.47 ф.14

(КНС "Темерник")

ТШП-0,66

Кл.т. 0,5

Ктт = 1500/5

Рег. № 15173-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03.09

Кл.т.

0,5S/1,0

Рег. № 27524-04

ТП-1552 РУ-0,4 кВ

яч.ф.47 ф.15

(КНС "Темерник")

ТШП-0,66

Кл.т. 0,5

Ктт = 1500/5

Рег. № 15173-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03.09

Кл.т.

0,5S/1,0

Рег. №

27524-04

ТП-1254 РУ-0,4кВ

ф.Абон 63 (ф.

Травина Л.В)

Т-0,66

Кл.т. 0,5

К тт = 100/5

Рег. №

22656-07 (3

шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1177 ШС-1 0,4

кВ ф.Абон 69 (ф.

ГСК "Родник")

ТОП-0,66

Кл.т. 0,5 Ктт = 30/5

Рег. № 15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1177 РУ-0,4 кВ

ТП-2 Гидролизной ф.Абон 67 (ф.Экоэнерго)

ТОП-0,66

Кл.т. 0,5 Ктт = 75/5

Рег. № 15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1177 РУ-0,4 кВ

ТП-1 ф.1 ф.Абон 71

(ООО "РБЦ")

Т-0,66

Кл.т. 0,5

Ктт = 200/5

Рег. №

29482-07 (3

шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

Сервер

ИВК,

УСВ-3, рег. №

ТП-1177 РУ-0,4 кВ

ЩСУ-22 ф.Абон

116 (ф. Всякая

Н.В.)

ТОП-0,66

Кл.т. 0,5 Ктт = 30/5

Рег. № 15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

84823

ТП-1176 РУ-0,4кВ

ШС-1 ф. Абон75 (ИП Богнибов А.В)

ТОП-0,66

Кл.т. 0,5 Ктт = 50/5

Рег. № 15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1176 ШУ-1

0,4кВ ф.Абон 76 (ф.ГУ "Служба эксплуатации административных зданий" )

Т-0,66

Кл.т. 0,5

Ктт = 100/5

Рег. №

22656-07 (3

шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1489 ШС-1 0,4 кВ ф.Абон 78 (ф.

ЗАО "ТНК Юг")

ТОП-0,66

Кл.т. 0,5 Ктт = 50/5

Рег. №

15174-06 (3

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

шт.)

Рег. №

36697-08

ТП-1489 РУ-0,4 кВ

ф. 1 ф.Абон 80 (МУП "Теплокоммунэнер -го")

ТТИ-30

Кл.т. 0,5S Ктт = 300/5

Рег. №

28139-04 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1489 РУ-0,4 кВ

ф. 2 ф.Абон 81 (МУП "Теплокоммунэнер -го")

ТТИ-30

Кл.т. 0,5S Ктт = 300/5

Рег. №

28139-04 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1597 РУ-0,4кВ

ф.Абон 83 (ф.

ООО " Лидер" )

Т-0,66

Кл.т. 0,5

Ктт = 150/5

Рег. №

22656-07 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1233 РУ-0,4кВ

ф.Абон 84 (ф.

Бабаев Г.А )

ТОП-0,66

Кл.т. 0,5 Ктт = 30/5

Рег. № 15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. № 36697-08

Сервер ИВК,

УСВ-3, рег. №

ТП-1375 ШС-1 0,4

кВ ф.Абон 86 (ф.ООО "Стелла")

ТОП-0,66

Кл.т. 0,5 Ктт = 30/5

Рег. №

15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

84823

ТП-1233 РУ-0,4кВ

ф.Абон 85 (ф. Кирвалидзе

Г.В.)

ТОП-0,66

Кл.т. 0,5 Ктт = 30/5

Рег. №

15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1399 РУ-0,4 кВ

ф.Абон 89

( ф.ГСК "Норд")

ТОП-0,66

Кл.т. 0,5 Ктт = 30/5

Рег. №

15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1399 РУ-0,4 кВ

ф.Абон 90 (ф. Ульяницкая ИП

Бабиян М.К).

ТОП-0,66

Кл.т. 0,5 Ктт = 100/5

Рег. №

15174-06 (3

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

шт.)

Рег. №

36697-08

ТП-1399 РУ-0,4 кВ

ф.Абон 91 (ф. ИП Овсепян

А.Е.)

ТОП-0,66

Кл.т. 0,5 Ктт = 20/5

Рег. №

15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1399 РУ-0,4 кВ

ф.Абон 92

(ф.ОВД)

ТОП-0,66

Кл.т. 0,5 Ктт = 30/5

Рег. №

15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1257 РУ-0,4кВ

ф.Абон 93 (ф.

ПКВИГ "Подшипник 3")

ТОП-0,66

Кл.т. 0,5 Ктт = 30/5

Рег. № 15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. № 36697-08

ТП-1393 РУ-0,4кВ

ф.Абон 94 (ф.

Соколова Е.М.)

ТОП-0,66

Кл.т. 0,5 Ктт = 75/5

Рег. №

15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

Сервер

ИВК,

УСВ-3, рег. № 84823

ТП-1393 РУ-0,4кВ

ф.Абон 95 (ф. Авакова О.В.)

Т-0,66

Кл.т. 0,5

Ктт = 300/5

Рег. №

22656-07 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1393 РУ-0,4кВ

ф.Абон 96 ф.

(Полиевец Б.И.)

ТОП-0,66

Кл.т. 0,5 Ктт = 30/5

Рег. №

15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1393 РУ-0,4кВ

ф.Абон 97 (ф.Светличный

А.О.)

ТОП-0,66

Кл.т. 0,5 Ктт = 150/5

Рег. №

15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1393 РУ-0,4кВ

ф.Абон 98

(ф. Петелина И.Н.)

ТОП-0,66

Кл.т. 0,5

Ктт = 30/5

Рег. №

15174-06 (3

шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1552 РУ-0,4 кВ

ф.Абон 104

(ф.ООО" Лиман")

Т-0,66

Кл.т. 0,5

Ктт = 20/5

Рег. №

22656-07 (3

шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

Сервер ИВК,

УСВ-3,

рег. №

8482322

ТП-1552 РУ-0,4 кВ

ф.Абон 106

(ф. ИП Богданов С.А.)

Т-0,66

Кл.т. 0,5

Ктт = 20/5

Рег. №

22656-07 (3

шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1552 РУ-0,4 кВ

ф.Абон 107 (ф.

Горбачев Иванов

М.В.)

Т-0,66

Кл.т. 0,5

Ктт = 100/5

Рег. №

22656-07 (3

шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1552 РУ-0,4 кВ

ф.Абон 109 (ф.

ООО" Кристал")

Т-0,66

Кл.т. 0,5

Ктт = 30/5

Рег. №

22656-07 (3

шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1552 РУ-0,4 кВ

ф.Абон 111 (ф.

ЗАО"РоСС" )

Т-0,66

Кл.т. 0,5

Ктт = 20/5

Рег. №

22656-07 (3 шт.)

Не

используется

СЭТ-

4ТМ.03.09 Кл.т.

0,5S/1,0

Рег. № 27524-04

ТП-1475 РУ-0,4 кВ

ф.Абон 112 (ф.

ГАК "Северный")

ТОП-0,66

Кл.т. 0,5 Ктт = 100/5

Рег. №

15174-06 (3 шт.)

Не

используется

СЭТ-

4ТМ.03М.0

Кл.т.

0,5S/1,0

Рег. №

36697-08

ТП-1475 РУ-0,4 кВ ф.Абон 113 (ф.

ТОП-0,66

Кл.т. 0,5

Не

используется

СЭТ-

4ТМ.03М.0

	Подунай Н.А)	Ктт = 30/5 Рег. № 15174-06 (3 шт.)		9 Кл.т. 0,5S/1,0 Рег. № 36697-08
80	ТП-1475 РУ-0,4 кВ ф.Абон 118 (ф. ИП Серёгин И.Ю.)	ТОП-0,66 Кл.т. 0,5 Ктт = 200/5 Рег. № 15174-06 (3 шт.)	Не используется	СЭТ- 4ТМ.03М.0 9 Кл.т. 0,5S/1,0 Рег. № 36697-08	-
81	ТП-1475 РУ-0,4 кВ ф.Абон 114 (ф. ИП Кавелин А.С.)	ТОП-0,66 Кл.т. 0,5 Ктт = 30/5 Рег. № 15174-06 (3 шт.)	Не используется	СЭТ- 4ТМ.03М.0 9 Кл.т. 0,5S/1,0 Рег. № 36697-08	-	Сервер ИВК, УСВ-3, рег. № 84823 22
82	ТП-1176 РУ-0,4кВ ШС-1 ф.Абон 74 (ф. Григорьева ИП Клещев К.А.)	ТОП-0,66 Кл.т. 0,5 Ктт = 75/5 Рег. № 15174-06 (3 шт.)	Не используется	СЭТ- 4ТМ.03М.0 9 Кл.т. 0,5S/1,0 Рег. № 36697-08	-
83	ТП-1177 РУ-0,4 кВ Старая хлораторная ф.Абон 68 (ф. Додохян М.Т.)	Т-0,66 Кл.т. 0,5 Ктт=50/5 Рег. № 22656 07 (3 шт.)	Не используется	СЭТ-4ТМ.03М.09 Кл.т. 0,5S/1,0 Рег. № 36697-08	-
84	ТП-1177 РУ-0,4 кВ ТП-1 ф.2 ф. Абон 72 (ООО «РБЦ»)	Т-0,66 Ктт=200/5 КТ=0,5 Рег. № 22656 07	Не используется	СЭТ- 4ТМ.03М.09 Кл.т.0,58/1,0 Рег. № 36697-08	-
Примечания: 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик. 2. Допускается замена устройства синхронизации времени на аналогичные утвержденных типов. 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК №№	cos ф	I2< I изм<1 5		I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
ИК №№	cos ф	5wо^A %	5wо^P %	6wо^A %	5wо^P %	6wо^A %	6wо^P %	6wо^A %	6wо^P %
1	2	3	4	5	6	7	8	9	10
1 - 18, 21 - 28, 31 - 40	0,50	-	-	±5,5	±3,0	±3,0	±1,8	±2,3	±1,5
	0,80	-	-	±3,0	±4,6	±1,7	±2,6	±1,4	±2,1
	0,87	-	-	±2,7	±5,6	±1,5	±3,1	±1,2	±2,4
	1,00	-	-	±1,8	-	±1,2	-	±1,0	-
41 - 56, 59 - 84	0,50	-	-	±5,4	±2,9	±2,7	±1,6	±1,9	±1,3
	0,80	-	-	±2,9	±4,5	±1,5	±2,4	±1,1	±1,8
	0,87	-	-	±2,6	±5,5	±1,3	±2,8	±1,0	±2,1
	1,00	-	-	±1,7	-	±1,0	-	±0,8	-
19, 20, 29 - 30	0,50	±4,9	±2,7	±3,1	±2,1	±2,3	±1,5	±2,3	±1,5
	0,80	±2,7	±4,1	±1,9	±2,9	±1,4	±2,1	±1,4	±2,1
	0,87	±2,4	±5,0	±1,8	±3,3	±1,2	±2,4	±1,2	±2,4
	1,00	±1,9	-	±1,2	-	±1,0	-	±1,0	-
57, 58	0,50	±4,7	±2,6	±2,8	±2,0	±1,9	±1,3	±1,9	±1,3
	0,80	±2,6	±4,0	±1,7	±2,7	±1,1	±1,8	±1,1	±1,8
	0,87	±2,3	±4,9	±1,6	±3,1	±1,0	±2,1	±1,0	±2,1
	1,00	±1,8	-	±1,0	-	±0,8	-	±0,8	-

Таблица 4 - Метрологические характеристики ИК в рабочих условиях применения

ИК №№	cos ф	I2< I изм<! 5		I5< I изм<! 20		I20< I изм^ 100		I100< I изм <I 120
ИК №№	cos ф	6w^a %	6w^p %	6w^a %	6w^p %	6w^a %	6w^p %	6w^a %	6w^p %
1	2	3	4	5	6	7	8	9	10
1 - 18, 21 - 28, 31 - 40	0,50	-	-	±5,7	±4,0	±3,3	±3,2	±2,6	±3,1
	0,80	-	-	±3,3	±5,3	±2,2	±3,7	±1,9	±3,4
	0,87	-	-	±3,0	±6,2	±2,0	±4,1	±1,8	±3,6
	1,00	-	-	±2,0	-	±1,4	-	±1,3	-
41 - 56, 59 - 84	0,50	-	-	±5,5	±3,9	±3,0	±3,1	±2,3	±3,0
	0,80	-	-	±3,2	±5,2	±2,0	±3,6	±1,8	±3,2
	0,87	-	-	±2,9	±6,1	±1,9	±3,9	±1,7	±3,4
	1,00	-	-	±1,9	-	±1,3	-	±1,1	-
19, 20, 29 - 30	0,50	±5,1	±3,7	±3,4	±3,4	±2,6	±3,1	±2,6	±3,1
	0,80	±3,0	±4,9	±2,3	±3,9	±1,9	±3,4	±1,9	±3,4
	0,87	±2,8	±5,6	±2,2	±4,3	±1,8	±3,6	±1,8	±3,6
	1,00	±2,3	-	±1,4	-	±1,3	-	±1,3	-
57, 58	0,50	±4,9	±3,7	±3,1	±3,3	±2,3	±3,0	±2,3	±3,0
	0,80	±2,9	±4,7	±2,2	±3,8	±1,8	±3,2	±1,8	±3,2
	0,87	±2,7	±5,5	±2,1	±4,1	±1,7	±3,4	±1,7	±3,4
	1,00	±2,3	-	±1,3	-	±1,1	-	±1,1	-

Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы

времени UTC(SU) ±5 с___________________________

Примечание:

I2 - сила тока 2% относительно номинального тока ТТ;

I5 - сила тока 5% относительно номинального тока ТТ;

I20 - сила тока 20% относительно номинального тока ТТ;

Iioo - сила тока 100% относительно номинального тока ТТ;

I120 - сила тока 120% относительно номинального тока ТТ;

1изм -силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ;

&№о^А - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии;

6wо^Р - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии;

6wa - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения; 6w^p - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Нормальные условия: - сила тока, % от 1ном	от (2)5 до 120
- напряжение, % от ином	от 99 до 101
- коэффициент мощности cos ф	0,5 инд. - 1,0 - 0,8 емк.
- температура окружающего воздуха для счетчиков, °С	от +21 до +25
Рабочие условия эксплуатации: допускаемые значения неинформативных параметров: - сила тока, % от 1ном	от (2)5 до 120
- напряжение, % от ином	от 90 до 110
- коэффициент мощности cos ф	0,5 инд. - 1,0 - 0,8 емк.
температура окружающего воздуха, °C: - для ТТ и ТН	от -40 до +40
- для счетчиков и УСПД	от 0 до +40
- для сервера ИВК	от +15 до +25
- для УСВ	от -50 до +70
Надежность применяемых в АИИС КУЭ компонентов Счетчики Рег. № 27524-04: - среднее время наработки на отказ, ч, не менее	90000
- среднее время возобновления работоспособности, ч, не менее	2
Счетчики Рег. № 36697-08: - среднее время наработки на отказ, ч, не менее	140000
- среднее время возобновления работоспособности, ч, не менее	2
Модули Рег. № 73137-18: - среднее время наработки на отказ, ч, не менее	125000
СОЕВ: - среднее время наработки на отказ, ч, не менее	180000
УСПД: - среднее время наработки на отказ, ч, не менее	75000
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Знак утверждения типа

наносится типографским способом на титульный лист формуляра ННАЭС.422231.127.00.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Ростовводоканал». Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

аблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Датчики тока и напряжения комбинированные	VCS_SMART	6
Трансформаторы тока	Т-0,66	33
Трансформаторы тока	ТВК-10	2
Трансформаторы тока	ТВЛМ-10	4
Трансформаторы тока	ТЛК-10-5	4
Трансформаторы тока	ТЛМ-10	14
Трансформаторы тока	ТЛП-10-3	6
Трансформаторы тока	ТОЛ-10	2
Трансформаторы тока	ТОЛ-НТЗ-10-11А	4
Трансформаторы тока	ТОЛ-СВЭЛ-10	6
Трансформаторы тока	ТОЛ-СЭЩ-10	10
Трансформаторы тока	ТОП-0,66	66
Трансформаторы тока	ТПОЛ 10	10
Трансформаторы тока	ТПОЛ-10	10
Трансформаторы тока	ТПЛ-10-М	12
Трансформаторы тока	ТТИ-30	6
Трансформаторы тока	ТШП-0,66	21
Трансформаторы тока	ТШП-М-0,66	3
Трансформаторы напряжения	ЗНОЛ.06-6	6
Трансформаторы напряжения	ЗНОЛП-6	15
Трансформаторы напряжения	ЗНОЛП-НТЗ-10	6
Трансформаторы напряжения	НАМИ-10-95	1
Трансформаторы напряжения	НАМИТ-10-2	12
Трансформаторы напряжения	НОЛ.08	2
Трансформаторы напряжения	НОЛ.08-10	2
Трансформаторы напряжения	НТМИ-6	1
Трансформаторы напряжения	НТМИ-6-66	7
Модули управления выключателем с функциями РЗА и счетчика электроэнергии	СМ_15_5	2
Счетчики электрической энергии	СЭТ-4ТМ.03.01	38
Счетчики электрической энергии	СЭТ-4ТМ.03.09	8
Счетчики электрической энергии	СЭТ-4ТМ.03М.09	35
УСПД	ЭКОМ-3000	7
Сервер ИВК	ПК «Энергосфера»	1
СОЕВ	УСВ-3	1
Формуляр	ННАЭС.422231.127.00.ФО	1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АО «Ростовводоканал»». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия.

Правообладатель

Акционерное общество «Водоканал Ростова-на-Дону» (АО «Ростовводоканал»)

ИНН 6167081833

Юридический адрес: 344022, Ростовская область, г. о. город Ростов-на-Дону, г. Ростов-на-Дону, ул. Максима Горького, зд. 293

Телефон (факс): +7 (863) 282-50-50

Изготовитель

Акционерное общество «Водоканал Ростова-на-Дону» (АО «Ростовводоканал»)

ИНН 6167081833

Адрес: 344022, Ростовская область, г. о. город Ростов-на-Дону, г. Ростов-на-Дону, ул. Максима Горького, зд. 293

Телефон (факс): +7 (863) 282-50-50

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556

Лист № 1 Регистрационный № 98700-26 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) АО «Салаватстекло Волга» Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) АО «Салаватстекло Волга» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «Пирамида 2000», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ.

Дополнительно сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ), в том числе в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ.

От сервера информация в виде xml-файлов установленных форматов передается на АРМ энергосбытовой организации.

Передача информации от АРМ энергосбытовой организации в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). Устройство синхронизации времени УСВ-3 осуществляет прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов или часов компонентов системы со шкалой координированного времени Российской Федерации UTC(SU).

Сравнение шкалы времени сервера со шкалой времени УСВ осуществляется во время сеанса связи с УСВ с периодичностью не реже 1 раза в сутки. Коррекция времени сервера производится при расхождении собственной шкалы времени со шкалой времени УСВ более чем на ±1 с.

Сравнение шкалы времени счетчиков со шкалой времени сервера осуществляется во время сеанса связи со счетчиками с периодичностью не реже 1 раза в сутки. Коррекция времени счетчиков производится при расхождении времени счетчиков и времени сервера более чем на ±1 с.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера.

Нанесение знака поверки и заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 001. Заводской номер указывается в формуляре АИИС КУЭ типографским способом. Заводские номера измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000». Идентификационные данные метрологически значимой части ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
1	2
Идентификационное наименование ПО	«Пирамида 2000»
Номер версии (идентификационный номер) ПО	не ниже 3.0
Наименование программного модуля ПО	CalcClients.dll
Цифровой идентификатор ПО	e55712d0b1b219065d63da949114dae4
Наименование программного модуля ПО	CalcLeakage.dll
Цифровой идентификатор ПО	b1959ff70be1eb17c83f7b0f6d4a132f
Наименование программного модуля ПО	CalcLosses.dll
Цифровой идентификатор ПО	d79874d10fc2b156a0fdc27e1ca480ac
Наименование программного модуля ПО	Metrology.dll
Цифровой идентификатор ПО	52e28d7b608799bb3ccea41b548d2c83
Наименование программного модуля ПО	ParseBin.dll
Цифровой идентификатор ПО	6f557f885b737261328cd77805bd1ba7
Наименование программного модуля ПО	ParseIEC.dll
Цифровой идентификатор ПО	48e73a9283d1e66494521f63d00b0d9f
Наименование программного модуля ПО	ParseModbus.dll
Цифровой идентификатор ПО	c391d64271acf4055bb2a4d3fe1f8f48
Наименование программного модуля ПО	ParsePiramida.dll
Цифровой идентификатор ПО	ecf532935ca1a3fd3215049af1fd979f
Наименование программного модуля ПО	SynchroNSLdll
Цифровой идентификатор ПО	530d9b0126f7cdc23ecd814c4eb7ca09
Наименование программного модуля ПО	VerifyTime.dll
Цифровой идентификатор ПО	1ea5429b261fb0e2884f5b356a1d1e75
Алгоритм вычисления цифрового идентификатора	MD5

Уровень защиты ПО «Пирамида 2000» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УСВ/Сервер	Вид электрической энергии и мощности
1	2	3	4	5	6	7
1	РП-1 яч.1	ТЛК10-6 400/5 Кл. т. 0,5 Рег. № 9143-01	НОМ-10 10000/100 Кл. т. 0,5 Рег. № 363-49	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
2	РП-1 яч.9	ТЛК10-6 400/5 Кл. т. 0,5 Рег. № 9143-01	НОМ-10 10000/100 Кл. т. 0,5 Рег. № 363-49	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
3	РП-1 яч.20	ТЛК10-6 400/5 Кл. т. 0,5 Рег. № 9143-01	НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
4	РП-1 яч.26	ТЛК10-6 400/5 Кл. т. 0,5 Рег. № 9143-01	НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
5	РП-2 яч.4	ТЛК10-6 600/5 Кл. т. 0,5 Рег. № 9143-01	НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
6	РП-2 яч.6	ТЛК10-6 600/5 Кл. т. 0,5 Рег. № 9143-01	НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
7	РП-2 яч.7	ТПОЛ-10 800/5 Кл. т. 0,5 Рег. № 1261-59	НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
8	РП-2 яч.9	ТЛК10-6 400/5 Кл. т. 0,5 Рег. № 9143-01	НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
9	РП-4 яч.1	ТОЛ-СЭЩ-10 1000/5 Кл. т. 0,5S Рег. № 32139-11	НАЛИ-СЭЩ 10000/100 Кл. т. 0,5 Рег. № 51621-12	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
10	РП-4 яч.19	ТОЛ-СЭЩ-10 1000/5 Кл. т. 0,5S Рег. № 32139-11	НАЛИ-СЭЩ 10000/100 Кл. т. 0,5 Рег. № 51621-12	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
11	ТП-1 яч.1 (ООО «ПоволжьеРегионГаз»)	Т-0,66 У3 300/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
12	ТП-1 яч.26 (ПАО «Мегафон»)	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
13	ТП-1 яч.42 (ПАО «МТС»)	Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
14	ТП-16 ШМА-1 (ООО «Энергосбытовая компания»)	Т-0,66 У3 1500/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
15	ТП-16 ШМА-2 (ООО «Энергосбытовая компания»)	Т-0,66 У3 1500/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
16	ТП-17 яч.1 (ООО «Перформ»)	Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
17	ТП-17 ф.1А (ООО «ДАК и К»)	Т-0,66 У3 600/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
18	ТП-17 ф.1Б (ООО «КАРСАР»)	Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
19	ТП-17 ф.9 (ИП Радаева О.А.)	Т-0,66 У3 600/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
20	ТП-17 ф.19 (ООО «КАРСАР»)	Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
21	ТП-22 ф.9 (ГСК «Фидерный-2»)	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
22	ТП-22 ф.11 (ООО «Саратовтехстекло»)	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
23	ШР 0,4 кВ (ООО "Глассар"), ввод от ТП-22 ШМА-1	Т-0,66 У3 1000/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
24	ТП-22 ШМА-1 (ООО «Саратовтехстекло»)	Т-0,66 У3 1000/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
25	ТП-22 ШМА-2 (ООО «Саратовтехстекло»)	Т-0,66 У3 1000/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
26	ТП-23 яч.18 (ООО «Глассар»)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
27	ТП-23 яч.30 (ООО «Глассар»)	Т-0,66 У3 800/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
28	ТП-23 ф.31 (ООО «Люмиарт»)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
29	ТП-23 яч.34 (ООО «Саратовтехстекло»)	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
30	ТП-23 ф.40 (ГСК «Хрусталь-93»)	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
31	ТП-23 ф.50 (ООО «Саратовтехстекло»)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
32	ШР2 0,4 кВ (ООО "Глассар"), ввод от ТП-23 ШМА-1	Т-0,66 У3 2000/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
33	ШР3 0,4 кВ (ООО "Глассар"), ввод от ТП-23 ШМА-2	ТТИ 1500/5 Кл. т. 0,5S Рег. № 28139-12	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
34	ТП-23 шинопровод 0,4 кВ (ООО «Глассар»)	Т-0,66 У3 2000/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
35	ТП-24 яч.2 (ИП Гусев В.С.)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
36	ТП-24 яч.5 (ООО «ПоволжьеРегионГаз»)	Т-0,66 У3 300/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
37	ТП-24 яч.6 (ИП Гусев В.С.)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
38	ТП-24 ф.12 (Ким Ю.А.)	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
39	ТП-24 яч.13 (ИП Гусев В.С.)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
40	ТП-24 яч.15 (ИП Гусев В.С.)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
41	ТП-24 ф.17 (Краюшкина Н.А.)	Т-0,66 У3 300/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
42	ТП-24 ф.18 (Краюшкина Н.А.)	Т-0,66 У3 300/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
43	ТП-24 ф.19 (ПГК Строитель-90)	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
44	ТП-24 яч.20 (ИП Гусев В.С.)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
45	ТП-24 яч.21 (ИП Гусев В.С.)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
46	ТП-24 яч.23 (ИП Гусев В.С.)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
47	ТП-24 яч.25 (ООО «ПоволжьеРегионГаз»)	Т-0,66 У3 300/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
48	ТП-24 яч.29 (ИП Гусев В.С.)	Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная

1	2	3	4	5	6	7
49	Колотов К.А.	Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
50	ООО «Городские электросети»	Т-0,66 У3 100/5 Кл. т. 0,5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22/ Сервер АО «Салаватстекло Волга»	активная реактивная
Примечания: 1 Допускается изменение наименования ИК без изменения объекта измерений. 2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 3 Допускается замена УСВ на аналогичные утвержденных типов. 4 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений. 5 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК

Номера ИК	Вид электроэнергии	Границы основной погрешности (±6), %	Границы погрешности в рабочих условиях (±6), %
	Активная	1,2	5,8
1 - 8	Реактивная	2,5	4,5
	Активная	1,2	5,3
9, 10	Реактивная	2,5	4,2
	Активная	1,0	5,1
11 - 49	Реактивная	2,1	4,1
	Активная	1,0	5,7
50	Реактивная	2,1	4,4
Пределы допускаемой погрешности СОЕВ, с		±5
Примечания:
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала,
соответствующие P = 0,95.
3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном, cosф = 0,5инд и
температуры окружающего воздуха в месте расположения счетчиков электроэнергии
от -5 до +40°С.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности cos9 температура окружающей среды, °C: - для счетчиков активной энергии: ГОСТ 31819.22-2012 - для счетчиков реактивной энергии: ГОСТ 31819.23-2012	от 99 до 101 от 100 до 120 0,87 от +21 до +25 от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, cos9 - диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН - для счетчиков - для УСВ-3	от 90 до 110 от 2(5) до 120 от 0,5 до 1,0 от -40 до +35 от -40 до +60 от -25 до +60

1	2
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии ПСЧ-4ТМ.05МК:
- среднее время наработки на отказ, ч, не менее	165000
- среднее время восстановления работоспособности, ч, не более УСПД:	72
- среднее время наработки на отказ, ч, не менее	180000
- среднее время восстановления работоспособности, ч, не более	24
ИВК:
- коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации ИИК:
- счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут, не
менее	45
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения (в т. ч. и пофазного);
- коррекции времени в счетчике;
- журнал сервера:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчиках и сервере;
- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера (серверного шкафа);
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);
- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);
- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТЛК10-6	14
Трансформатор тока	ТПОЛ-10	2
Трансформатор тока	ТОЛ-СЭЩ-10	6
Трансформатор тока	Т-0,66 У3	117
Трансформатор тока	ТТИ	3
Трансформатор напряжения	НОМ-10	1
Трансформатор напряжения	НТМИ-10-66	3
Трансформатор напряжения	НАЛИ-СЭЩ	2
Счетчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК	50
Устройство синхронизации системного времени	УСВ-3	1
Формуляр	АСВЭ 233.00.000 ФО	1
Программное обеспечение	ПО «Пирамида 2000»	1
Сервер АО «Салаватстекло Волга»	-	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) АО «Салаватстекло Волга», аттестованном ООО ИИГ «КАРНЕОЛ», уникальный номер записи в реестре аккредитованных лиц RA.RU.314868.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 59793-2021 Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Салаватстекло Волга»

(АО «Салаватстекло Волга»)

Юридический адрес: 410041, обл. Саратовская, г. Саратов, ул. им. Ломоносова М.В., д. 1 ИНН 6453054397

Телефон: +7 (8452) 305-929

E-mail: chelnakov @ sar- steklo .ru

Изготовитель

Акционерное общество «Салаватстекло Волга»

(АО «Салаватстекло Волга»)

Адрес: 410041, обл. Саратовская, г. Саратов, ул. им. Ломоносова М.В., д. 1 ИНН 6453054397

Телефон: +7 (8452) 305-929

E-mail: chelnakov @ sar- steklo .ru

Испытательный центр

Общество с ограниченной ответственностью ИНВЕСТИНИОННО-ИНЖИНИРИНГОВАЯ ГРУППА «КАРНЕОЛ»

(ООО ИИГ «КАРНЕОЛ»)

Адрес места осуществления деятельности: 455017, Челябинская обл., г. Магнитогорск, ул. Комсомольская, д. 130 строение 2, пом. 1, нежилые помещения 34, 38, 39, 41

Юридический адрес: 455038, Челябинская обл., г. Магнитогорск, пр-т Ленина, д. 124, офис 15

Телефон: +7 (982) 282-82-82

Факс: +7 (982) 282-82-82

E-mail: carneol@bk.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312601

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 09 » июня 2026 г. № ^{113 0}

Лист № 1 Регистрационный № 98701-26 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) АО «МЭК» (ЗПП)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) АО «МЭК» (ЗПП) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную информационно-измерительную систему с централизованным управлением и распределенной функцией измерений.

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС/GPS-приемника типа УССВ-2, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «АльфаЦЕНТР».

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений производится со второго уровня настоящей системы.

АИИС КУЭ имеет возможность принимать измерительную информацию от других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы национального координированного времени Российской Федерации UTC(SU) на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени с национальной шкалой координированного времени Российской Федерации UTC(SU) по сигналам навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС/GPS-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При наличии расхождения шкалы времени счетчика со шкалой времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Заводской номер АИИС КУЭ 001 наносится типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) АО «МЭК» (ЗПП).

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АльфаЦЕНТР
Номер версии (идентификационный номер) ПО	не ниже 12.1
Наименование программного модуля ПО	ac metrology.dll
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УССВ/Сервер	Вид электрической энергии и мощности
1	2	3	4	5	6	7
1	ПС 110 кВ Городская, ЗРУ 6 кВ, 2 СШ 6 кВ, яч. Л-216	ТЛО-10 400/5 Кл. т. 0,5S Рег. № 25433-11	НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-13	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 80590-20		активная реактивная
2	ПС 110 кВ Городская, ЗРУ 6 кВ, 3 СШ 6 кВ, яч. Л-311	ТОЛ-НТЗ 400/5 Кл. т. 0,5 Рег. № 69606-17	НАМИТ 6000/100 Кл. т. 0,5 Рег. № 70324-18	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
3	ПС 110 кВ Заводская, ЗРУ 6 кВ, 2 СШ 6 кВ, яч. Л-166	ТПОЛ-10 800/5 Кл. т. 0,5 Рег. № 1261-59	НТМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 80590-20	УССВ: УССВ-2 Рег. № 54074-13	активная реактивная
4	ПС 110 кВ Заводская, ЗРУ 6 кВ, 4 СШ 6 кВ, яч. Л-143	ТПОЛ-10 800/5 Кл. т. 0,5 Рег. № 1261-59	НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-13	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 80590-20	Сервер АИИС КУЭ: Промышленный компьютер	активная реактивная
5	ПС 110 кВ Заводская, ЗРУ 6 кВ, 4 СШ 6 кВ, яч. Л-144	ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59	НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-13	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 80590-20		активная реактивная
6	ПС 110 кВ Заводская, ЗРУ 6 кВ, 2 СШ 6 кВ, яч. Л-163	ТПОЛ-10 800/5 Кл. т. 0,5 Рег. № 1261-59	НТМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 80590-20		активная реактивная

Продолжение таблицы 2

1	2	3	4	5	6	7
7	ПС 110 кВ Заводская, ЗРУ 6 кВ, 1 СШ 6 кВ, яч. Л-151	ТПОЛ-10 800/5 Кл. т. 0,5 Рег. № 1261-59	НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-13	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 80590-20	УССВ: УССВ-2 Рег. № 54074-13 Сервер АИИС КУЭ: Промышленный компьютер	активная реактивная
8	ПС 110 кВ Заводская, ЗРУ 6 кВ, 3 СШ 6 кВ, яч. Л-134	ТПОЛ-10 800/5 Кл. т. 0,5 Рег. № 1261-59	НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 80590-20		активная реактивная
9	ПС 110 кВ Заводская, ЗРУ 6 кВ, 3 СШ 6 кВ, яч. Л-133	ТПОЛ-10 800/5 Кл. т. 0,5 Рег. № 1261-59	НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 80590-20		активная реактивная
П р и м е ч а н и я: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2 Допускается замена УССВ на аналогичное утвержденного типа. 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4 Допускается замена ПО на аналогичное с версией, не ниже указанной в описании типа средств измерений. 5 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	Диапазон тока	Метрологические характеристики ИК (активная энергия и мощность)
		Границы основной относительной погрешности измерений, (±5), %				Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5), %
		cos ф = 1,0	cos ф = 0,8		cos ф = 0,5	cos ф = 1,0	cos ф = 0,8		cos ф = 0,5
1 (ТТ 0,5S; ТН 0,5; Счетчик 0,5S)	¹1ном — ^I1 — ^1,211ном	1,0	1,4		2,3	1,7	2,2		2,9
	⁰,²¹1ном ^—^I1 < ¹1ном	1,0	1,4		2,3	1,7	2,2		2,9
	⁰,¹¹1ном ^—^I1 ^<⁰,²¹1ном	1,2	1,7		3,0	1,8	2,4		3,5
	⁰,⁰⁵¹1ном ^—^I1 < ⁰,¹¹1ном	1,2	1,9		3,1	1,8	2,6		3,6
	0,0111ном — I1 < 0,0511ном	2,1	3,0		5,5	2,7	3,5		5,8
2; 4; 5; 7 - 9 (ТТ 0,5; ТН 0,5; Счетчик 0,5S)	¹1ном ^—^I1 ^—^1,211ном	1,0	1,4		2,3	1,7	2,2		2,9
	⁰,²¹1ном ^—^I1 < ¹1ном	1,2	1,7		3,0	1,8	2,4		3,5
	⁰,¹¹1ном ^—^I1 < ⁰,²¹1ном	1,8	2,9		5,4	2,3	3,4		5,7
	⁰,⁰⁵¹1ном ^—^I1 < ⁰,¹¹1ном	1,8	3,0		5,5	2,3	3,5		5,8
3; 6 (ТТ 0,5; ТН 0,2; Счетчик 0,5S)	¹1ном ^—^I1 ^—^1,211ном	0,9	1,2		2,0	1,6	2,1		2,6
	⁰,²¹1ном ^—^I1 < ¹1ном	1,1	1,6		2,8	1,7	2,3		3,3
	⁰,¹¹1ном ^—^I1 < ⁰,²¹1ном	1,8	2,8		5,3	2,2	3,3		5,6
	⁰,⁰⁵¹1ном ^—^I1 < ⁰,¹¹1ном	1,8	3,0		5,4	2,2	3,4		5,7
Номер ИК	Диапазон тока	Метрологические характеристики И (реактивная энергия и мощность)							К
		Границы основной относительной погрешности измерений, (± 5), %				Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5), %
		cos ф = 0,8		cos ф = 0,5		cos ф = 0,8		cos ф = 0,5
1	2	3		4		5		6
1 (ТТ 0,5S; ТН 0,5; Счетчик 1,0)	ком ^—^I1 ^—^1,211ном	2,1		1,5		4,0		3,8
	^0,211ном ^—^I1 < ком	2,1		1,5		4,0		3,8
	⁰,¹¹1ном ^—^I1 < ⁰,²¹1ном	2,6		1,8		4,3		3,9
	⁰,⁰⁵¹1ном ^—^I1 < ⁰,¹¹1ном	2,9		2,1		4,5		4,1
	0,0211но_М —11 < 0,0511но_М	4,6		3,0		5,8		4,5
2; 4; 5; 7 - 9 (ТТ 0,5; ТН 0,5; Счетчик 1,0)	¹1ном ^—^I1 ^—^1,211ном	2,1		1,5		4,0		3,8
	^0,211ном ^—^I1 < ком	2,6		1,8		4,3		3,9
	⁰,¹¹1ном ^—^I1 < ⁰,²¹1ном	4,4		2,7		5,6		4,4
	⁰,⁰⁵¹1ном ^—^I1 < ⁰,¹¹1ном	4,6		3,0		5,8		4,5

Продолжение таблицы 3

1	2	3	4	5	6
3; 6 (ТТ 0,5; ТН 0,2; Счетчик 1,0)	¹1ном — ^I1 — ^1,211ном	1,9	1,4	3,9	3,7
	⁰,²¹1ном ^—^I1 < ком	2,4	1,7	4,2	3,8
	⁰,¹¹1ном ^—^I1 ^<⁰,²¹1ном	4,3	2,6	5,5	4,3
	⁰,⁰⁵¹1ном ^—^I1 ^<⁰,¹¹1ном	4,5	2,9	5,7	4,5
Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) не более ±5 с
П р и м е ч а н и я: 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой). 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С. 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	9
Нормальные условия: параметры сети:
- напряжение, % от ином	от 99 до101
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды для ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +40
магнитная индукция внешнего происхождения, мТл, не более	0,5
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее	150000
- среднее время восстановления работоспособности, сут, не более	3
Сервер АИИС КУЭ:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч, не более	1
УССВ:
- среднее время наработки на отказ, ч, не менее	74500
- среднее время восстановления работоспособности, ч, не более	2

Продолжение таблицы 4

1	2
Глубина хранения информации Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
- при отключении питания, лет, не менее	5
Сервер АИИС КУЭ:
- хранение результатов измерений и информации о состоянии
средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения (в т. ч. и пофазного);
- коррекции времени в счетчике;
- журнал сервера:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчиках и сервере;
- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей тока и напряжения;
- испытательной коробки;
- сервера (серверного шкафа);
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);
- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);
- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТЛО-10	2
Трансформатор тока	ТОЛ-НТЗ	2
Трансформатор тока	ТПОЛ-10	14
Трансформатор напряжения	НАМИТ-10	4
Трансформатор напряжения	НАМИТ	1
Трансформатор напряжения	НТМИ-10	1
Счетчик электрической энергии	Меркурий 230	9
Устройство синхронизации системного времени	УССВ-2	1
Сервер АИИС КУЭ	Промышленный компьютер	1
Программное обеспечение	АльфаЦЕНТР	1
Формуляр	АСВЭ 579.00.000 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) АО «МЭК» (ЗПП)», аттестованном ООО «АСЭ», уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.314933.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Межрегиональная энергосбытовая компания» (АО «МЭК»)

ИНН: 5904237845

Юридический адрес: 603024, Нижегородская область, г. Нижний Новгород, ул. Максима

Горького, д. 195, помещ. 18, офис 301 Телефон: +7 (831) 282-94-24 Веб сайт: www.mresc.pro E-mail: office@mresc.pro

Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

(ООО «АСЭ») ИНН 3329074523

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг, д. 1

Телефон: +7 (4922) 60-43-42 Веб сайт: www.autosysen.ru E-mail: info@autosysen.ru

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

(ООО «АСЭ»)

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг, д. 1

Телефон: +7 (4922) 60-43-42

Веб сайт: www.autosysen.ru

E-mail: info@autosysen.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

Росаккредитации № RA.RU.314846

Лист № 1 Регистрационный № 98702-26 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «РусмашЭнерго» (РусмашЭнерго) Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «РусмашЭнерго» (РусмашЭнерго) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ:

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС/GPS-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Энфорс».

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на второй уровень системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - субъекты оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежные субъекты, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится со второго уровня настоящей системы.

Сервер АИИС КУЭ имеет возможность принимать измерительную информацию посредством интеграции и/или xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы национального координированного времени Российской Федерации UTC(SU) на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой национального координированного времени по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС/GPS-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии любого расхождения шкалы времени сервера АИИС КУЭ со шкалой времени УССВ производится синхронизация шкалы времени сервера АИИС КУЭ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При наличии любого расхождения шкалы времени счетчика со шкалой времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Заводской номер 001 наносится типографским способом в формуляр на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «РусмашЭнерго» (РусмашЭнерго).

Программное обеспечение

В АИИС КУЭ используется ПО «Энфорс». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Энфорс»
Номер версии (идентификационный номер) ПО	не ниже 6
Наименование программного модуля ПО	Collector.x64.exe
Цифровой идентификатор ПО	D5D2C014
Алгоритм вычисления цифрового идентификатора	CRC32

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

5 6 о S о К	Наименование ИК	ТТ	ТН	Счетчик	УССВ/Сервер	Вид электрической энергии и мощности
1	2	3	4	5	6	7
1	ПС 110 кВ Редуктор, ЗРУ 6 кВ, 1 СШ 6 кВ, ф.613	ТПОЛ 200/5 Кл. т. 0,5S Рег. № 47958-16	ЗНОЛ.06 (6000/^3)/(100/^3) Кл. т. 0,5 Рег. № 3344-04	СЭТ-4ТМ.02М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
2	ПС 110 кВ Редуктор, ЗРУ 6 кВ, 1 СШ 6 кВ, ф.615	ТПОЛ 200/5 Кл. т. 0,5S Рег. № 47958-16	ЗНОЛ.06 (6000/^3)/(100/^3) Кл. т. 0,5 Рег. № 3344-04	СЭТ-4ТМ.02М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
3	ПС 110 кВ Редуктор, ЗРУ 6 кВ, 1 СШ 6 кВ, ф.619	ТПОЛ 200/5 Кл. т. 0,5S Рег. № 47958-16	ЗНОЛ.06 (6000/^3)/(100/^3) Кл. т. 0,5 Рег. № 3344-04	СЭТ-4ТМ.02М Кл. т. 0,5S/1,0 Рег. № 36697-17	УССВ: УСВ-3 Рег. № 84823-22	активная реактивная
4	ПС 110 кВ Редуктор, ЗРУ 6 кВ, 1 СШ 6 кВ, ф.623	ТПОЛ 200/5 Кл. т. 0,5S Рег. № 47958-16	ЗНОЛ.06 (6000/^3)/(100/^3) Кл. т. 0,5 Рег. № 3344-04	СЭТ-4ТМ.02М Кл. т. 0,5S/1,0 Рег. № 36697-17	Сервер АИИС КУЭ: Промышленный компьютер	активная реактивная
5	ПС 110 кВ Редуктор, ЗРУ 6 кВ, 3 СШ 6 кВ, ф.633	ТПЛМ-10 300/5 Кл. т. 0,5 Рег. № 2363-68	ЗНОЛ.06 (6000/V3)/(100/V3) Кл. т. 0,5 Рег. № 3344-04	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная
6	ПС 110 кВ Редуктор, ЗРУ 6 кВ, 3 СШ 6 кВ, ф.641	ТПЛМ-10 100/5 Кл. т. 0,5 Рег. № 2363-68	ЗНОЛ.06 (6000/V3)/(100/V3) Кл. т. 0,5 Рег. № 3344-04	СЭТ-4ТМ.02М Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная

родолжение таблицы 2

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 3 СШ 6 кВ, ф.645

ТВЛМ-10

ТПЛМ-10 300/5

Кл. т. 0,5

Рег. № 1856-63

Рег. № 2363-68

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-17

УССВ:

УСВ-3 Рег. № 84823-22

Сервер АИИС КУЭ: Промышленный

компьютер

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 3 СШ 6 кВ, ф.647

ТПОЛ

600/5

Кл. т. 0,5S

Рег. № 47958-16

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 3 СШ 6 кВ, ф.651

ТПОЛ-10 1000/5

Кл. т. 0,5

Рег. № 1261-59

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 3 СШ 6 кВ, ф.661

ТПОЛ-10 1500/5

Кл. т. 0,5

Рег. № 1261-59

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 4 СШ 6 кВ, ф.636

ТПЛМ-10 100/5

Кл. т. 0,5

Рег. № 2363-68

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 4 СШ 6 кВ, ф.638

ТПЛ

200/5

Кл. т. 0,5S

Рег. № 47958-16

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 4 СШ 6 кВ, ф.644

ТПОЛ-10 600/5

Кл. т. 0,5

Рег. № 1261-59

ЗНОЛ.06

(6000/V3)/(100/V3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

родолжение таблицы 2

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 4 СШ 6 кВ, ф.654

ТПЛМ-10

200/5

Кл. т. 0,5

Рег. № 2363-68

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-12

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 4 СШ 6 кВ, ф.662

ТПОЛ-10 600/5

Кл. т. 0,5

Рег. № 1261-59

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 2 СШ 6 кВ, ф.606

ТПОЛ-10 1000/5

Кл. т. 0,5

Рег. № 1261-59

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-08

УССВ:

УСВ-3

Рег. № 84823-22

Сервер АИИС КУЭ:

Промышленный компьютер

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 2 СШ 6 кВ, ф.610

ТПОЛ-10 600/5

Кл. т. 0,5

Рег. № 1261-59

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 2 СШ 6 кВ, ф.616

ТПЛ 100/5

Кл. т. 0,5S

Рег. № 47958-16

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 2 СШ 6 кВ, ф.618

ТПЛ

200/5

Кл. т. 0,5S

Рег. № 47958-16

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 2 СШ 6 кВ, ф.620

ТПЛ

200/5

Кл. т. 0,5S

Рег. № 47958-16

ЗНОЛ.06

(6000/V3)/(100/V3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

родолжение таблицы 2

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 2 СШ 6 кВ, ф.624

ТПЛ

200/5

Кл. т. 0,5S

Рег. № 47958-16

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 2 СШ 6 кВ, ф.628

ТПЛ

300/5

Кл. т. 0,5S

Рег. № 47958-16

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 1 СШ 6 кВ, ф.611

ТПОЛ-10

300/5

Кл. т. 0,5

Рег. № 1261-59

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0

Рег. № 36697-17

УССВ:

УСВ-3

Рег. № 84823-22

Сервер АИИС КУЭ:

Промышленный компьютер

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 2 СШ 6 кВ, ф.608

ТПЛ

600/5

Кл. т. 0,5S

Рег. № 47958-16

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 3 СШ 6 кВ, ф.649

ТПОЛ-10 600/5

Кл. т. 0,5S

Рег. № 1261-08

ЗНОЛ.06

(6000/^3)/(100/^3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.03

Кл. т. 0,5S/1,0

Рег. № 27524-04

активная

реактивная

ПС 110 кВ Редуктор, ЗРУ 6 кВ, 4 СШ 6 кВ, ф.648

ТПОЛ-10 200/5

Кл. т. 0,5S

Рег. № 1261-08

ЗНОЛ.06

(6000/V3)/(100/V3)

Кл. т. 0,5

Рег. № 3344-04

СЭТ-4ТМ.03

Кл. т. 0,5S/1,0

Рег. № 27524-04

активная

реактивная

ВРУ 0,4 кВ мастерской, СШ 0,4 кВ,

КЛ 0,4 кВ в сторону ГСК № 22

Т-0,66 У3 150/5

Кл. т. 0,5

Рег. № 71031-18

ПСЧ-4ТМ.05МК

Кл. т. 0,5S/1,0

Рег. № 50460-18

активная

реактивная

таблицы 2

1	2	3	4	5	6	7
28	КТП № 5 6 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, КЛ 0,4 кВ в сторону АО Ресурс	Т-0,66 200/5 Кл. т. 0,5 Рег. № 52667-13	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18	УССВ: УСВ-3 Рег. № 84823-22 Сервер АИИС КУЭ: Промышленный компьютер	активная реактивная
29	ЩУ 0,4 кВ у проходной ЗКС, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ГСК Темп	Т-0,66 50/5 Кл. т. 0,5 Рег. № 52667-13	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
30	ЩУ 0,4 кВ МСК-4, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ООО Луидор	-	-	ПСЧ-4ТМ.05МК Кл. т. 1,0/2,0 Рег. № 50460-18		активная реактивная
31	ЩУ 0,4 кВ МСК-4, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ООО Сфера	-	-	ПСЧ-4ТМ.05МК Кл. т. 1,0/2,0 Рег. № 50460-18		активная реактивная
32	СЩ 0,4 кВ насосной МСК-4, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ГСК № 13	Т-0,66 100/5 Кл. т. 0,5S Рег. № 52667-13	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
33	КТП № 4 ЗШП 6 кВ, РУ 0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ в сторону ГСК № 21	Т-0,66 75/5 Кл. т. 0,5S Рег. № 52667-13	-	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная
34	РП № 1 ЗШП 6 кВ, 2 СШ 6 кВ, яч.4	ТПОЛ-10 400/5 Кл. т. 0,5S Рег. № 1261-08	НТМК-6-48 6000/100 Кл. т. 0,5 Рег. № 323-49	СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-12		активная реактивная

П Продолжение таблицы 2

РП № 1 ЗШП 6 кВ, 1 СШ 6 кВ, яч.11

ТПОЛ-10 400/5

Кл. т. 0,5S

Рег. № 1261-08

НТМК-6-48

6000/100

Кл. т. 0,5

Рег. № 323-49

СЭТ-4ТМ.03

Кл. т. 0,5S/1,0 Рег. № 27524-04

УССВ:

УСВ-3

Рег. № 84823-22

Сервер АИИС КУЭ: Промышленный компьютер

активная

реактивная

П р и м е ч а н и я:

1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
2 Допускается замена УССВ на аналогичные утвержденного типа.
3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений.
5 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	Диапазон тока	Метрологические характеристики ИК (активная энергия и мощность)
		Границы основной относительной погрешности измерений, (± б), %				Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б) , %
		cos ф = 1,0	cos ф = 0,8		cos ф = 0,5	cos ф = 1,0	cos ф = 0,8		cos ф = 0,5
1 - 4; 8; 12; 18 - 22; 24 - 26; 34; 35 (ТТ 0,5S; ТН 0,5; Счетчик 0,5S)	¹1ном ^—^I1 ^—^1,211ном	1,0	1,4		2,3	1,7	2,2		2,9
	⁰,²¹1ном ^—^I1 < ¹1ном	1,0	1,4		2,3	1,7	2,2		2,9
	0,0511ном — I1 < 0,211ном	1,2	1,7		3,0	1,8	2,4		3,5
	0,0111ном — I1 < 0,0511ном	2,1	3,0		5,5	2,7	3,5		5,8
5 - 7; 9 - 11; 13 - 17; 23 (ТТ 0,5; ТН 0,5; Счетчик 0,5S)	¹1ном ^—^I1 ^—^1,211ном	1,0	1,4		2,3	1,7	2,2		2,9
	⁰,²¹1ном ^—^I1 < ¹1ном	1,2	1,7		3,0	1,8	2,4		3,5
	0,0511ном — I1 < 0,211ном	1,8	2,9		5,4	2,3	3,4		5,7
27 - 29 (ТТ 0,5; Счетчик 0,5S)	¹1ном ^—^I1 ^—^1,211ном	0,8	1,1		1,9	1,6	2,1		2,6
	⁰,²¹1ном ^—^I1 < ¹1ном	1,0	1,5		2,7	1,7	2,3		3,2
	0,0511ном — I1 < 0,211_НОм	1,7	2,8		5,3	2,2	3,3		5,6
30; 31 (Счетчик 1,0)	0,21 б — I — I макс	1,0	1,0		1,0	2,9	3,3		3,3
	0,11 б — I < 0,21 б	1,0	1,0		1,0	2,9	3,3		3,3
	0,051 б — I < 0,11 б	1,5	1,5		1,5	3,4	3,5		3,5
32; 33 (ТТ 0,5S; Счетчик 0,5S)	¹1ном ^—^I1 ^— ^^Лном	0,8	1,1		1,9	1,6	2,1		2,6
	⁰,²ком ^—^I1 < ком	0,8	1,1		1,9	1,6	2,1		2,6
	0Ж1ном — I1 < 0,2I_te_OM	1,0	1,5		2,7	1,7	2,3		3,2
	0,0^1ном — I1 < 0Ж1ном	2,0	2,9		5,4	2,6	3,4		5,6
Номер ИК	Диапазон тока	Метрологические характеристики ИК (реактивная энергия и мощность)
		Границы основной относительной погрешности измерений, (±б), %				Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б) , %
		cos ф = 0,8		cos ф = 0,5		cos ф = 0,8		cos ф = 0,5
1	2	3		4		5		6
1 - 4; 8; 12; 18 - 22; 24; 34 (ТТ 0,5S; ТН 0,5; Счетчик 1,0)	!-1ном ^—^I1 ^—^1,2^1ном	2,1		1,5		4,0		3,8
	^^^ном ^—^I1 < !-1ном	2,1		1,5		4,0		3,8
	0Ж1ном — I1 < 0,2ком	2,6		1,8		4,3		3,9
	0Ж1ном — I1 < 0Ж1ном	4,6		3,0		5,8		4,5

Продолжение таблицы 3

1	2	3	4	5	6
5 - 7; 9 - 11; 13 - 17; 23 (ТТ 0,5; ТН 0,5; Счетчик 1,0)	¹1ном — ^I1 — ^1,211ном	2,1	1,5	4,0	3,8
	⁰,²¹1ном ^—^I1 < ком	2,6	1,8	4,3	3,9
	0,0511ном — I1 < 0,2ком	4,4	2,7	5,6	4,4
25; 26; 35	¹1ном ^—^I1 ^—^1,211ном	2,1	1,5	2,7	2,3
25; 26; 35	⁰,²¹1ном ^—^I1 < ком	2,1	1,5	2,9	2,4
(ТТ 0,5S; ТН 0,5; Счетчик 1,0)	0,0511ном — I1 < 0,2ком	3,0	2,1	4,1	3,2
(ТТ 0,5S; ТН 0,5; Счетчик 1,0)	0,0211ном — I1 < 0,05ком	5,3	3,4	7,2	5,1
27 - 29	ком ^—^I1 ^—^1,2ком	1,8	1,3	3,9	3,7
(ТТ 0,5; Счетчик 1,0)	⁰,²¹1ном ^—^I1 < ком	2,4	1,6	4,2	3,8
(ТТ 0,5; Счетчик 1,0)	0,0511ном — I1 < 0,2ком	4,3	2,6	5,5	4,3
30; 31	0,2I б — I — I макс	2,0	2,0	6,4	6,4
30; 31	0,11 б — I < 0,2I б	2,0	2,0	6,4	6,4
(Счетчик 2,0)	0,051 б — I < 0,11 б	2,5	2,5	6,6	6,6
32; 33	ком ^—^I1 ^—^1,2ком	1,8	1,3	3,9	3,7
32; 33	⁰,2ком ^—^I1 < ком	1,8	1,3	3,9	3,7
(ТТ 0,5S;	0Ж1_Ном — I1 < 0,2^	2,4	1,6	4,2	3,8
Счетчик 1,0)	0Ж1_Ном — I1 < 0,05ком	4,5	2,9	5,7	4,5
Пределы допускаемых смещений шкалы времени СОЕВ АИИ национальной шкалы времени UTC(SU) не более ±5 с				С КУЭ относительно
П р и м е ч а н и я: 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой). 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С. 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	35
Нормальные условия: параметры сети: - напряжение, % от ином - ток (для ИК, имеющих в составе ТТ), % от 1ном - ток (для ИК, не имеющих в составе ТТ), А - частота, Гц - коэффициент мощности cos9 температура окружающей среды, °С	от 99 до101 от 1 до 120 ^{от 0}Жб Д^о^Iмакс от 49,85 до 50,15 от 0,5 инд. до 0,8 емк. от +21 до +25

Продолжение таблицы 4

1	2
Условия эксплуатации: параметры сети:
- напряжение, % от Uhom	от 90 до 110
- ток (для ИК, имеющих в составе ТТ), % от Ihom	от 1 до 120
- ток (для ИК, не имеющих в составе ТТ), А	^{от 0,051} б д^{о 1} макс
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды для ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +40
магнитная индукция внешнего происхождения, мТл, не более	0,5
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, сут, не более	3
Сервер АИИС КУЭ:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч, не более	1
УССВ:
- среднее время наработки на отказ, ч, не менее	180000
- среднее время восстановления работоспособности, ч, не более	2
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
- при отключении питания, лет, не менее	5
Сервер АИИС КУЭ: - хранение результатов измерений и информации о состоянии
средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения (в т. ч. и пофазного);
- коррекции времени в счетчике;
- журнал сервера:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчиках и сервере;
- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения и тока;
- испытательной коробки;
- сервера (серверного шкафа);

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);

- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТПОЛ	10
Трансформатор тока	ТПЛМ-10	9
Трансформатор тока	ТВЛМ-10	1
Трансформатор тока	ТПОЛ-10	22
Трансформатор тока	ТПЛ	14
Трансформатор тока	Т-0,66 У3	3
Трансформатор тока	Т-0,66	12
Трансформатор напряжения	ЗНОЛ.06	12
Трансформатор напряжения	НТМК-6-48	2
Счетчик электрической энергии	СЭТ-4ТМ.02М	16
Счетчик электрической энергии	СЭТ-4ТМ.03М	9
Счетчик электрической энергии	СЭТ-4ТМ.03	3
Счетчик электрической энергии	ПСЧ-4ТМ.05МК	7
Устройство синхронизации системного времени	УСВ-3	1
Сервер АИИС КУЭ	Промышленный компьютер	1
Программное обеспечение	«Энфорс»	1
Формуляр	АСВЭ 507.00.000 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО «РусмашЭнерго» (РусмашЭнерго)», аттестованном ООО «АСЭ», уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации № RA.RU.314933.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «РусмашЭнерго» (ООО «РусмашЭнерго»)

ИНН 5256170057

Юридический адрес: 603004, Нижегородская область, г.о. город Нижний Новгород,

г. Нижний Новгород, пр-кт Ленина, д. 109, офис 505 (этаж 5)

Телефон: 8 (831) 290-96-23

Веб сайт: www.rumenergo.ru

E-mail: mailbox@rumenergo.ru

Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

(ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг,

д. 1

Телефон: +7 (4922) 60-43-42

Веб сайт: www.autosysen.ru

E-mail: info@autosysen.ru

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

(ООО «АСЭ»)

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг, д. 1

Телефон: +7 (4922) 60-43-42

Веб сайт: www.autosysen.ru

E-mail: info@autosysen.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

Росаккредитации № RA.RU.314846

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 09 » июня 2026 г. № 113 о

Лист № 1 Регистрационный № 98703-26 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барометры эталонные цифровые Кристаллик

Назначение средства измерений

Барометры эталонные цифровые Кристаллик (далее по тексту - барометры) предназначены для измерений абсолютного (атмосферного) давления, передачи единицы абсолютного давления неагрессивных газов менее точным средствам измерений и эталонам, а также для измерений значений хода часов реального времени.

Барометры могут применяться в качестве рабочих эталонов 1-го, 2-го разряда в соответствии с поверочной схемой «Государственная поверочная схема для средств измерений абсолютного давления», утвержденной Приказом Росстандарта от 05.12.2025 № 2667.

Описание средства измерений

Принцип действия барометров основан на изменении ёмкости чувствительного элемента под воздействием атмосферного давления.

Конструктивно барометры выполнены в виде единого корпуса, в котором расположены печатная плата, барокамера, термоэлектрический модуль, дисплей, источник питания термоэлектрического элемента, плата коммутатора, плата управления с микроконтроллером и преобразователем интерфейса.

В качестве чувствительного элемента в барометрах применяется микроэлектромеханический сенсор. Сенсор преобразует изменения ёмкости в электрические сигналы, которые микроконтроллером сенсора преобразуются в цифровую форму. Сенсор опрашивается контроллером барометра, который сохраняет и обрабатывает результаты измерений с помощью встроенного программного обеспечения (далее - ПО) и передает их на дисплей для отображения.

Барометры выпускаются в исполнениях Кристаллик-1 и Кристаллик-2, отличающихся пределами допускаемой абсолютной погрешности измерений абсолютного (атмосферного) давления, а также условиями эксплуатации.

Заводской номер, состоящего из цифровой и буквенной части, разделенных дефисом, наносится на наклейку на корпусе барометра. Цифровая часть заводского номера обозначает порядковый номер барометра в серии, а буквенная часть - буквенное обозначение серии.

Нанесение знака поверки на барометры не предусмотрено.

Для предотвращения несанкционированного доступа корпус барометров пломбируется. Отверстие одного из винтов крепления корпуса заполняется мастикой, на которую наносится клеймо изготовителя. Место нанесения пломбировки барометров от несанкционированного доступа приведено на рисунке 1.

Место нанесения

заводского номера и знака утверждения типа

Место нанесения

пломбировки

Рисунок 1 - Места нанесения знака утверждения типа, заводского номера барометра и пломбы от несанкционированного доступа

Общий вид барометров приведен на рисунке 2.

Рисунок 2 - Общий вид барометров эталонных цифровых Кристаллик

Программное обеспечение

Барометры имеют встроенное ПО, установленное в память микроконтроллера. ПО передает результаты измерений абсолютного давления в виде цифрового кода на дисплей, обеспечивает передачу результатов измерений во внешний интерфейс и прием команд по внешнему интерфейсу.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО барометров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МЕТЕО
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики барометров эталонных цифровых Кристаллик

Наименование характеристики	Значение в зависимости от исполнения
Наименование характеристики	Кристаллик-1	Кристаллик-2
Диапазон измерений абсолютного (атмосферного) давления, гПа	от 300 до 1100
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, Па	±15	±30
Ход часов реального времени, с/сут.	±5

Таблица 3 - Технические характеристики барометров эталонных цифровых Кристаллик

Наименование характеристики	Значение в зависимости от исполнения
Наименование характеристики	Кристаллик-1	Кристаллик-2
Масса, кг, не более	0,5
Габаритные размеры, мм, не более - длина	157
- ширина	67
- высота	85
Выходной сигнал: цифровой интерфейс	USB
Напряжение питания постоянного тока номинальное, В	5
Потребляемая мощность, Вт, не более	4
Условия эксплуатации: - температура окружающей среды, °С	от +10 до +30	от +10 до +35
- относительная влажность воздуха⁽¹⁾, %, не более	80	80
- атмосферное давление, кПа	от 80 до 110	от 80 до 110
⁽¹⁾ при температуре окружающего воздуха +25 °С.

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч	50000
Средний срок службы, лет	10

Знак утверждения типа

наносится на наклейку на корпусе барометра, а также на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность барометров эталонных цифровых Кристаллик

Наименование	Обозначение	Кол-во	Примечание
Барометр эталонный цифровой	Кристаллик	1 шт.	-
Руководство по эксплуатации	МФРН.406239.005РЭ	1 экз.	Допускается поставлять 1 экз. на партию, отправляемую в один адрес
Формуляр	МФРН.406239.002ФО	1 экз.	-

Сведения о методиках (методах) измерений

приведены в разделе 2.3 «Использование барометров» руководства по эксплуатации МФРН.406239.005РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений абсолютного давления, утвержденная Приказом Росстандарта от 05.12.2025 № 2667;

Государственная поверочная схема для средств измерений времени и частоты, утвержденная Приказом Росстандарта от 13.10.2022 № 2360;

МФРН.406239.002ТУ «Барометр эталонный цифровой «Кристаллик». Технические условия».

Правообладатель

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

ИНН 5044000102

Телефон +7 (495) 526-63-46, факс: +7 (495) 546-02-82

Web-сайт: www.vniiftri.ru

Изготовитель

(ФГУП «ВНИИФТРИ»)

Адрес места осуществления деятельности: 630004, г. Новосибирск, проспект Димитрова, д. 4 (Западно-Сибирский филиал Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Web-сайт: www.sniim.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., д.19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555

С привлечением

(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Адрес места осуществления деятельности: 630004, г. Новосибирск, пр-т Димитрова, д. 4 Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.310556

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 09 » июня 2026 г. № ИЗО

Лист № 1 Регистрационный № 98704-26 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока TG 145 У1

Назначение средства измерений

Трансформаторы тока TG 145 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы тока имеют опорную конструкцию и состоят из металлического основания, изоляционной покрышки и головной части, в которой расположены магнитопроводы, первичная и вторичные обмотки.

Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной крышкой, которая пломбируется для защиты от несанкционированного доступа. Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет элегазовой смеси. Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве - вертикальное.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К средствам измерений данного типа относятся трансформаторы тока TG 145 У1 зав. № 01903, 01904, 01905, 01906, 01907, 01914.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Место пломбировки

Место нанесения заводского номера

Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	110
Номинальный первичный ток 11ном, А	300;600; 1200
Номинальный вторичный ток Ъном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичной обмотки по ГОСТ 7746
для измерений и учета	0,2S
для защиты	10Р
Номинальная вторичная нагрузка обмотки
(с коэффициентом мощности cos ф = 0,8), В^А
для измерений и учета	40
для защиты	30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	TG 145 У1	1 шт.
Паспорт	TG 145 У1	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.

Правообладатель

Закрытое акционерное общество «АББ УЭТМ»

(ЗАО «АББ УЭТМ»)

Адрес: 620137, г. Екатеринбург, ул. Бархотская, 1

Телефон: +7 (343) 372-77-52

Факс: +7 (343) 372-77-53

Изготовитель

Закрытое акционерное общество «АББ УЭТМ»

(ЗАО «АББ УЭТМ»)

Адрес: 620137, г. Екатеринбург, ул. Бархотская, 1

Телефон: +7 (343) 372-77-52

Факс: +7 (343) 372-77-53

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639

Лист № 1 Регистрационный № 98705-26 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения НКФ 110-57 У1

Назначение средства измерений

Трансформаторы напряжения НКФ 110-57 У1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание средства измерений

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. На основании размещена информационная табличка с указанием технических данных трансформаторов напряжения.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

К средствам измерений данного типа относятся трансформаторы напряжения НКФ 110-57 У1 зав. № 1029509, 1054465, 1054481, 1055361, 1080817, 1080849, 1095386, 1107553, 1107588, 1107599, 3214.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки Uinmi, кВ	110/\3
Номинальное напряжение вторичной обмотки и2ном, В	100/\3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,5
Номинальная мощность основной вторичной обмотки, В^А	400

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения	НКФ 110-57 У1	1 шт.
Паспорт	НКФ 110-57 У1	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.

Правообладатель

МНПО «Электрозавод»

Адрес: 107023, г. Москва, ул. Электрозаводская, 21

Изготовитель

МНПО «Электрозавод» (изготовлены в 1973-1980 гг.)

Адрес: 107023, г. Москва, ул. Электрозаводская, 21

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

Лист № 1 Регистрационный № 98706-26 Всего листов 24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматического контроля выбросов Экология МП

Назначение средства измерений

Системы автоматического контроля выбросов Экология МП (далее - системы) предназначены для:

- непрерывных автоматических измерений объемной доли (массовой концентрации) определяемых компонентов (в том числе загрязняющих веществ), массовой концентрации взвешенных (твердых) частиц (далее - пыли), измерений параметров газового потока (давление, температура, скорость и/или объемный расход);
- расчета суммы оксидов азота NOx;
- приведения к нормальным условиям (абсолютное давление 101,325 кПа, температура 0 °C, сухой газ) результатов измерений содержания компонентов и объемного расхода дымовых газов и расчета массового, разового и валового выбросов загрязняющих веществ;
- сбора, обработки, хранения, визуализации и передачи результатов измерений и вычислений в различных формах.

Описание средства измерений

Принцип действия систем заключается в измерении физических величин первичными измерительными преобразователями (далее - ПИП) с последующим преобразованием полученных данных в цифровой формат и дальнейшей обработкой результатов измерений, их отображением и передачей во внешнее оборудование.

Системы относятся к проектно-компонуемым изделиям. Комплектность, состав и функции систем определяются проектным решением в соответствии с заказом.

В зависимости от комплектности системы могут включать в себя измерительные каналы (далее - ИК):

- ИК газоаналитические (ИК объемной доли (массовой концентрации) определяемых компонентов);
- ИК массовой концентрации пыли;
- ИК параметров газового потока (давления, температуры, скорости и/или объемного расхода).

Системы состоят из следующих составных частей:

- автоматическая измерительная система контроля выбросов (далее - АИС КВ);
- система сбора и обработки данных (далее - ССОД);
- комплекс вспомогательного оборудования.

АИС КВ включает в себя ПИП, выполняющие функции измерений, и модули ввода-вывода (далее - МВВ) или МВВ, входящие в состав контроллеров, или МВВ системы распределенного управления (РСУ), которые преобразовывают аналоговые сигналы от ПИП в цифровые. В зависимости от состава и функций систем в системы могут быть включены ПИП,

Лист № 2 Всего листов 24 указанные в таблице 1. В зависимости от состава и функций систем в системы могут быть включены МВВ или контроллеры, указанные в таблице 2.

ССОД включает в себя сервер или персональную электронно-вычислительную машину (далее - ПЭВМ) с программным обеспечением «Экология МП», выполняющим вычисления результатов прямых, косвенных, совместных или совокупных измерений (выражаемых числом или соответствующим ему кодом) на основе данных, полученных от ПИП, а также осуществляющим логические операции и управление работой системы.

В зависимости от технического исполнения систем некоторые функции ССОД по обработке и учету данных могут выполнять контроллеры, входящие в состав АИС КВ.

Для формирования отчетной информации о показателях выбросов на основе результатов измерений производится расчет массового и валового выбросов загрязняющих веществ в атмосферу в г/с, кг/ч или т/год на основе алгоритма ГОСТ Р 70805-2023.

К вспомогательному оборудованию относятся каналообразующее оборудование связи, искробезопасные барьеры, термостатичные защитные устройства, системы энергоснабжения, кондиционирования климата, сигнализации и другие системы обеспечения функционирования в зависимости от комплектности и конфигурации системы.

Таблица 1 - Перечень ПИП из состава ИК систем

Наименование и обозначение типа средства измерений	Регистрационный номер в ФИФ ОЕИ
ИК газоаналитические (ИК объемной доли (массовой концентрации) определяемых компонентов)
Газоанализаторы Метран АГ	89775-23
Газоанализаторы лазерные АГ МП In-Situ	92633-24
Газоанализаторы LONHOT	89079-23
Газоанализаторы модели S - ANALYZER 200 ATEX, S - ANALYZER 200	78726-20
ИК массовой концентрации пыли
Пылеизмерители лазерные ЛПИ-05	92553-24
Анализаторы пыли LDM-200	91858-24
Анализаторы пыли LDM-100(D)	91679-24
Анализаторы взвешенных частиц (пылемеры) АП МПА	97174-25
ИК температуры
Преобразователи температуры Метран-280, Метран-280-Ex	23410-13
Преобразователи измерительные Метран-2700	87657-22
ИК абсолютного давления
Датчики давления Метран-75	48186-11
Датчики давления Метран-150	32854-13
ИК скорости и объемного расхода газовоздушной смеси
Преобразователи расхода измерительные SDF	57091-14
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ	80169-20
Измерители расхода и скорости газового потока ИС-14.М	65860-16
Расходомеры газа массовые типа СУРГ 1.000-Ь-Ф(С)Т, СУРГ 1.000-Ex-Ь-Ф(С)	20852-11
Расходомеры-счетчики газа термальномассовые ST10^)	84959-22
Расходомеры TriMeter®-Optic	70004-17
Расходомеры TriMeter-deltaP	66587-17
Расходомеры ультразвуковые ИС МП-У	97173-25

Таблица 2 - Перечень МВВ и контроллеров из состава ИК систем

Наименование и обозначение типа средства измерений	Регистрационный номер в ФИФ ОЕИ
Контроллеры логические программируемые ПЛК160	48599-11
Модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970	61628-15
Модули аналогового ввода МВВ-AI	89794-23
Модули автоматики серии NL	75710-19
Модули аналогового ввода МВ210-101	76920-19
Модули аналогового ввода МВ210-102	92904-24
Контроллеры программируемые логические АБАК ПЛК	63211-16
Контроллеры программируемые логические REGUL	92985-24
Контроллеры программируемые логические REGUL RX00	63776-16
Устройства распределенного ввода-вывода SIMATIC ET200SP/SP HA	74165-19
Модули измерительные контроллеров программируемых SIMATIC S7-1500	60314-15
Контроллеры программируемые логические МКLogic-500	65683-16
Преобразователи сигналов измерительные нормирующие НПСИ серии NNN	72891-18

ПИП пыли, температуры, давления, скорости и объемного расхода, пробоотборные зонды устанавливаются на измерительной секции дымовой трубы или газохода в зависимости от конструкции. Газоаналитические ПИП в зависимости от конструкции могут быть установлены как на дымовой трубе или газоходе, так и в шкафах или блок-контейнерах. МВВ, контроллеры, ПЭВМ, серверы систем могут размещаться совместно или раздельно, в одной или в нескольких оболочках в виде шкафа или блок-контейнера для установки на открытом воздухе или на стойках в отапливаемом помещении. Допускается установка ПЭВМ в операторной без защитной оболочки.

Общий вид систем в виде блок-контейнера или шкафа представлен на рисунках 1 и 2.

Ограничение доступа в системы обеспечивается механическим замком. На двери установлен датчик контроля открывания с выдачей сигнала на верхний уровень. Пломбировке подвергаются ПИП, МВВ и контроллеры в целях предотвращения доступа. При установке систем на стойки предусмотрен контроль доступа входной двери. Пломбирование ПИП, МВВ, контроллеров, входящих в состав систем, осуществляется в соответствии с описаниями типа на эти средства измерений.

Нанесение знака поверки на системы не предусмотрено. Системы имеют заводской номер, который наносится на идентификационную табличку методом гравировки в виде цифрового обозначения, а также в паспорт типографским способом. При этом, обеспечивается его прочтение и сохранность в процессе эксплуатации.

Место нанесения заводского номера системы

Место ограничения доступа

Рисунок 1 - Общий вид блок-контейнера

системы

Место нанесения заводского номера системы

Место ограничения доступа

Рисунок 2 - Общий вид шкафа системы

Программное обеспечение

Программное обеспечение системы включает программное обеспечение ПИП, МВВ, контроллеров и программное обеспечение «Экология МП» (далее - ПО).

Идентификационные данные и уровень защиты программного обеспечения ПИП, МВВ, контроллеров приведены в описаниях типа на соответствующие средства измерений.

Метрологически значимая часть ПО - библиотека расчетного модуля «CEMS.dll» обеспечивает расчет значений величин, включая вычисление разового, массового и валового выбросов.

В метрологически незначимой части ПО осуществляются следующие функции:

- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- визуализация и передача измерительной информации;
- контроль общих неисправностей (связь, конфигурация).

Идентификационные данные метрологически значимой части ПО приведены в таблице 3.

Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические характеристики системы нормированы с учетом влияния ПО.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CEMS.dll
Номер версии (идентификационный номер) ПО	0.1.1
Цифровой идентификатор ПО	B8E2B54E
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики газоаналитических ИК систем с применением

газоанализатора Метран АГ (рег. № 89775-23)

Определяе -мый компонент 1)	Принци п действи я	Диапазон измерений^{1) 2)}объемной доли³⁾, млн^-1 или %	Участок диапазона измерений^{1) 2)} объемной доли³⁾, млн ¹ или %	Пределы допускаемой погрешности в условиях эксплуатации, %
Определяе -мый компонент 1)	Принци п действи я	Диапазон измерений^{1) 2)}объемной доли³⁾, млн^-1 или %		приведенной 4)	относительно й
Оксид азота (NO)	ИК-фотомет -рия	от 0 до 1 %	от 0 до 20 млн^-1 включ.	±15	-
		от 0 до 1 %	св. 20 млн^-1 до 1 %	-	±15
		от 0 до 50 %	от 0 до 1 % включ.	±15	-
		от 0 до 50 %	св. 1 до 50 %	-	±15
	УФ-фотомет -рия	от 0 до 4000 млн^- 1	от 0 до 15 млн^-1 включ.	±15	-
		от 0 до 4000 млн^- 1	св. 15 до 4000 млн^-1	-	±15
		от 0 до 10 %	от 0 до 50 млн^-1 включ.	±15	-
		от 0 до 10 %	св. 50 млн^-1 до 10 %	-	±15
Диоксид азота (N02)	УФ-фотомет -рия	от 0 до 4000 млн^- 1	от 0 до 30 млн^-1 включ.	±17	-
		от 0 до 4000 млн^- 1	св. 30 до 4000 млн^-1	-	±15
		от 0 до 10 %	от 0 до 50 млн^-1 включ.	±15	-
		от 0 до 10 %	св. 50 млн^-1 до 10 %	-	±15
Оксид углерода (CO)	ИК-спектрометрия	от 0 до 2 млн^-1	от 0 до 2 млн^-1	±15	-
		от 0 до 5000 млн^- 1	от 0 до 10 млн^-1 включ.	±15	-
		от 0 до 5000 млн^- 1	св. 10 до 5000 млн^-1	-	±15
		от 0 до 100 %	от 0 до 200 млн^-1 включ.	±15	-
		от 0 до 100 %	св. 200 млн^-1 до 100 %	-	±15
	ИК-фотомет -рия	от 0 до 5000 млн^- 1	от 0 до 20 млн^-1 включ.	±15	-
		от 0 до 5000 млн^- 1	св. 20 до 5000 млн^-1	-	±15
		от 0 до 100 %	от 0 до 500 млн^-1 включ.	±15	-
		от 0 до 100 %	св. 500 млн^-1 до 100 %	-	±15

Продолжение таблицы 4
Определяе -мый компонент 1)	Принци п действи я	Диапазон измерений^{1) 2)}объемной доли³⁾, млн^-1 или %	Участок диапазона измерений^{1) 2)} объемной доли³⁾, млн ¹ или %	Пределы допускаемой погрешности в условиях эксплуатации, %
Определяе -мый компонент 1)	Принци п действи я	Диапазон измерений^{1) 2)}объемной доли³⁾, млн^-1 или %		приведенной 4)	относительно й
Диоксид углерода (CO)	ИК-спектрометрия, ИК-фотомет -рия	от 0 до 5000 млн^- 1	от 0 до 10 млн^-1 включ.	±15	-
		от 0 до 5000 млн^- 1	св. 10 до 5000 млн^-1	-	±15
		от 0 до 100 %	от 0 до 200 млн^-1 включ.	±15	-
		от 0 до 100 %	св. 200 млн^-1 до 100 %	-	±15
Диоксид серы (SO2)	УФ-фотомет -рия	от 0 до 3000 млн^- 1	от 0 до 10 млн^-1 включ.	±15	-
		от 0 до 3000 млн^- 1	св. 10 до 3000 млн^-1	-	±15
		от 0 до 10 %	от 0 до 50 млн^-1 включ.	±15	-
		от 0 до 10 %	св. 50 млн^-1 до 10 %	-	±15
	ИК-фотомет -рия	от 0 до 2 %	от 0 до 20 млн^-1 включ.	±15	-
		от 0 до 2 %	св. 20 млн^-1 до 2 %	-	±15
		от 0 до 50 %	от 0 до 2 % включ.	±15	-
		от 0 до 50 %	св. 2 до 50 %	-	±15
Аммиак (NH₃)	ИК-спектрометрия	от 0 до 10 млн^-1	от 0 до 10 млн^-1	±20	-
		от 0 до 1 %	от 0 до 50 млн^-1 включ.	±15	-
		от 0 до 1 %	св. 50 млн^-1 до 1 %	-	±15
	ИК-фотомет -рия	от 0 до 100 %	от 0 до 100 млн^-1 включ.	±15	-
	ИК-фотомет -рия	от 0 до 100 %	св. 100 млн^-1 до 100 %	-	±15
Сероводород (H2S)	ИК-спектрометрия	от 0 до 2000 млн^- 1	от 0 до 20 млн^-1 включ.	±15	-
		от 0 до 2000 млн^- 1	св. 20 до 2000 млн^-1	-	±15
		от 0 до 100%	от 0 до 0,1 % включ.	±15	-
		от 0 до 100%	св. 0,1 до 100 %	-	±15

Продолжение таблицы 4
Определяе -мый компонент 1)	Принци п действи я	Диапазон измерений^{1) 2)}объемной доли³⁾, млн^-1 или %	Участок диапазона измерений^{1) 2)} объемной доли³⁾, млн ¹ или %	Пределы допускаемой погрешности в условиях эксплуатации, %
				приведенной 4)	относительно й
Метан (CH4)	ИК-спектрометрия	от 0 до 8000 млн^- 1	от 0 до 10 млн^-1 включ.	±15	-
			св. 10 до 8000 млн^-1	-	±15
		от 0 до 100 %	от 0 до 500 млн^-1 включ.	±15	-
			св. 500 млн^-1 до 100 %	-	±15
	ИК-фотомет -рия	от 0 до 5000 млн^- 1	от 0 до 20 млн^-1 включ.	±15	-
			св. 20 до 5000 млн^-1	-	±15
		от 0 до 100 %	от 0 до 500 млн^-1 включ.	±15	-
			св. 500 млн^-1 до 100 %	-	±15
Кислород (O2)	Электро химичес -кий	от 0 до 40 %	от 0 до 0,3 % включ.	±10	-
			св. 0,3 до 40 %	-	±10
	Циркониевый	от 0 до 50 %	от 0 до 1 % включ.	±10	-
			св. 1 до 25 %	-	±10
	Парамаг -нитный	от 0 до 100 %	от 0 до 1 % включ.	±10	-
			св. 1 до 100 %	-	±10
Пары воды (H2O)	ИК-спектрометрия	от 0 до 40 %	от 0 до 5 % включ.	±15	-
			св. 5 до 40 %	-	±15
	Емкостной	от 0 до 40 %	от 0 до 10 млн^-1 включ.	±15	-
			св. 10 млн^-1 до 40 %	-	±15
Хлороводо -род (HCl)	ИК-спектрометрия	от 0 до 200 млн ¹	от 0 до 20 млн^-1 включ.	±15	-
			св. 20 до 200 млн^-1	-	±15
Фтороводород (HF)	ИК-спектрометрия	от 0 до 500 млн ¹	от 0 до 10 млн^-1 включ.	±15	-
			св. 10 до 500 млн^-1	-	±15
Закись азота (N2O)	ИК-спектрометрия	от 0 до 1000 млн^- 1	от 0 до 50 млн^-1 включ.	±15	-
			св. 50 до 1000 млн^-1	-	±15
		от 0 до 50 %	от 0 до 1 % включ.	±15	-
			св. 1 до 50 %	-	±15

Продолжение таблицы 4.

Определяе -мый компонент 1)	Принци п действи я	Диапазон измерений^{1) 2)}объемной доли³⁾, млн^-1 или %	Участок диапазона измерений^{1) 2)} объемной доли³⁾, млн ¹ или %	Пределы допускаемой погрешности в условиях эксплуатации, %
				приведенной 4)	относительно й
Сумма углеводородов (по пропану) (CxHy)	Пламенно-ионизационное детектирование	от 0 до 100 млн ¹	от 0 до 2 млн^-1 включ.	±17	-
			св. 2 до 100 млн^-1	-	±15
		от 0 до 1000 млн^- 1	от 0 до 100 млн^-1 включ.	±15	-
			св. 100 до 1000 млн^-1	-	±15
		от 0 до 20000 млн^-1	от 0 до 1000 млн^-1 включ.	±15	-
			св. 1000 до 20000 млн^-1	-	±15
		от 0 до 50 %	от 0 до 50 %	±15	-
¹⁾ Конкретные определяемые компоненты и диапазоны измерений определяются при заказе и указываются в паспорте системы. Допускается выбор верхней границы диапазона измерений, не указанной в таблице, при условии, что значение верхней границы входит в участок диапазона измерений, для которого нормированы пределы допускаемой относительной погрешности. ²⁾ Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (далее - Ш1 РФ № 1847) (раздел 3, п. 3.1.3), составляет от Cmin до Стах, где Стах - верхняя граница диапазона измерений, мг/м³, а Cmin - нижняя граница диапазона измерений, мг/м³, рассчитывается по формуле _г ^min ~ о , °тах где Су - верхняя граница участка диапазона измерений, в котором нормирована приведенная погрешность, мг/м³; 6_тах - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3 раздела 3 ПП РФ № 1847, %; у - пределы допускаемой приведенной погрешности в условиях эксплуатации, %. ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле Х-М ^С~ V_m ■ где М - молярная масса компонента, г/моль; Vm - молярный объем смеси газа или воздуха, при условиях 0 °С и 101,325 кПа, согласно ГОСТ Р 8.974-2019. ⁴⁾ Нормирующее значение - верхний предел участка диапазона измерений, указанный в таблице, в котором нормированы пределы допускаемой приведенной погрешности.

Таблица 5 - Метрологические характеристики газоаналитических ИК систем с применением газоанализатора лазерного АГ МП In-Situ (рег. № 92633-24)

Определяе -мый компонент 1)	Принци п действи я	Диапазон измерений^{1) 2)}объемной доли³⁾, млн^-1 или %	Участок диапазона измерений^{1) 2)} объемной доли³⁾, млн ¹ или %	Пределы допускаемой погрешности в условиях эксплуатации, %
				приведенной 4)	относительно й
Оксид азота (NO)	ИК-фотомет -рия	от 0 до 50 %	от 0 до 50 млн^-1 включ.	±15	-
			св. 50 млн^-1 до 50 %	-	±15
Диоксид азота (N02)	ИК-фотомет -рия	от 0 до 10000 млн^-1	от 0 до 50 млн^-1 включ.	±15	-
			св. 50 до 10000 млн^-1	-	±15
Оксид углерода (CO)	ИК-спектрометрия, ИК-спектроскопия	от 0 до 100 %	от 0 до 20 млн^-1 включ.	±15	-
			св. 20 млн^-1 до 100 %	-	±15
Диоксид углерода (C02)	ИК-спектроскопия	от 0 до 100 %	от 0 до 150 млн^-1 включ.	±15	-
			св. 150 млн^-1 до 100 %	-	±15
Диоксид серы (SO2)	ИК-фотомет - рия	от 0 до 50 %	от 0 до 50 млн^-1 включ.	±15	-
			св. 50 млн^-1 до 50 %	-	±15
Аммиак (NH₃)	ИК-спектроскопия	от 0 до 500 млн ¹	от 0 до 20 млн^-1 включ.	±20	-
			св. 20 до 500 млн^-1	-	±15
	ИК-спектроскопия	от 0 до 100 %	от 0 до 500 млн^-1 включ.	±15	-
			св. 500 млн^-1 до 100 %	-	±15
Сероводород (H2S)	ИК-спектрометрия	от 0 до 20 млн^-1	от 0 до 20 млн^-1	±15	-
		от 0 до 100 %	от 0 до 50 млн^-1 включ.	±15	-
			св. 50 млн^-1 до 100 %	-	±15

П Продолжение таблицы 5

Определяе -мый компонент 1)	Принци п действи я	Диапазон измерений^{1) 2)}объемной доли³⁾, млн^-1 или %	Участок диапазона измерений^{1) 2)} объемной доли³⁾, млн ¹ или %	Пределы допускаемой погрешности в условиях эксплуатации, %
				приведенной 4)	относительно й
Метан (CH4)	ИК-спектрометрия, ИК-спектроскопия	от 0 до 100 %	от 0 до 20 млн^-1 включ.	±15	-
			св. 20 млн^-1 до 100 %	-	±15
Кислород (O2)	ИК-спектроскопия	от 0 до 100 %	от 0 до 1000 млн^-1 включ.	±10	-
			св. 1000 млн^-1 до 100 %	-	±10
Пары воды (H2O)	ИК-спектроскопия	от 0 до 500 млн ¹	от 0 до 30 млн^-1 включ.	±15	-
			св. 30 до 500 млн^-1	-	±15
		от 0 до 40 %	от 0 до 1 % включ.	±15	-
			св. 1 % до 40 %	-	±15
Хлороводо -род (HCl)	ИК-спектроскопия	от 0 до 5000 млн^- 1	от 0 до 20 млн^-1 включ.	±15	-
			св. 20 до 5000 млн^-1	-	±15
Фтороводо -род (HF)	ИК-спектроскопия	от 0 до 1000 млн^- 1	от 0 до 10 млн^-1 включ.	±15	-
			св. 10 до 1000 млн^-1	-	±15
Формальдегид (CH2O)	ИК-спектроскопия	от 0 до 10 млн ¹	от 0 до 2 млн^-1 включ.	±20	-
			св. 2 до 10 млн^-1	-	±20
		от 0 до 64 млн ¹	от 0 до 10 млн^-1 включ.	±20	-
			св. 10 до 64 млн^-1	-	±15

Продолжение таблицы 5

Определяе -мый компонент 1)	Принци п действи я	Диапазон измерений^{1) 2)}объемной доли³⁾, млн^-1 или %	Участок диапазона измерений^{1) 2)} объемной доли³⁾, млн ¹ или %	Пределы допускаемой погрешности в условиях эксплуатации, %
				приведенной 4)	относительно й
Закись азота (N2O)	ИК-спектрометрия, ИК-спектроскопия	от 0 до 100 %	от 0 до 20 млн^-1 включ.	±15	-
			св. 20 млн^-1 до 100 %	-	±15
¹⁾ Конкретные определяемые компоненты и диапазоны измерений определяются при заказе и указываются в паспорте системы. Допускается выбор верхней границы диапазона измерений, не указанной в таблице, при условии, что значение верхней границы входит в участок диапазона измерений, для которого нормированы пределы допускаемой относительной погрешности. ²⁾ Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям ПП РФ № 1847 (раздел 3, п. 3.1.3), составляет от Cmin до Стах, где Стах - верхняя граница диапазона измерений, мг/м³, а Cmin - нижняя граница диапазона измерений, мг/м³, рассчитывается по формуле _r =^cy'Y ^тах где Су - верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м³; 6_тах - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3 раздела 3 ПП РФ № 1847, %; у - пределы допускаемой приведенной погрешности в условиях эксплуатации, %. ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле Х-М ^С~ v_m ■ где М - молярная масса компонента, г/моль; V_m - молярный объем смеси газа или воздуха, при условиях 0 °С и 101,325 кПа, согласно ГОСТ Р 8.974-2019. ⁴⁾ Нормирующее значение - верхний предел участка диапазона измерений, указанный в таблице, в котором нормированы пределы допускаемой приведенной погрешности.

Определяемый компонент¹⁾	Принцип действия	Диапазон измерений^{1) 2)}объемной доли³⁾, млн^-1 или %	Пределы допускаемой приведенной⁴⁾погрешности в условиях эксплуатации,%
Оксид азота (NO)	УФ-фотометрия	от 0 до 5000 млн^-1	±15
Оксид азота (NO)	ИК-фотометрия	от 0 до 5 %	±12
Диоксид азота (N02)	УФ-фотометрия	от 0 до 1000 млн^-1	±10
Оксид углерода (CO)	Электрохимически й	от 0 до 1 %	±15
Оксид углерода (CO)	Электрохимически й	от 0 до 100 %	±10
Диоксид углерода (CO)	ИК-фотометрия	от 0 до 40 млн^-1	±15
Диоксид углерода (CO)	ИК-фотометрия	от 0 до 100 %	±10
Диоксид серы (SO)	ИК-фотометрия	от 0 до 2000 млн^-1	±15
Диоксид серы (SO)	УФ-фотометрия	от 0 до 3000 млн^-1	±10
Аммиак (NH3)	Оптикоакустический	от 0 до 500 млн^-1	±10
Аммиак (NH3)	Электрохимически й	от 0 до 5000 млн^-1	±10
Сероводород (H2S)	УФ-фотометрия	от 0 до 100 млн^-1	±15
Сероводород (H2S)	УФ-фотометрия	от 0 до 5000 млн^-1	±12
Метан (CH4)	ИК-фотометрия	от 0 до 5 %	±15
Метан (CH4)	ИК-фотометрия	от 0 до 100 %	±10
Сумма углеводородов (СхНу)	ИК-фотометрия	от 0 до 20 %	±12
Кислород (O2)	Парамагнитный	от 0 до 100 %	±10
Хлороводород (HCl)	Электрохимически й	от 0 до 80 %	±20
Комбинированны й сенсор CO2/CO	ИК-фотометрия	СО2 от 0 до 20 %	±10
Комбинированны й сенсор CO2/CO	ИК-фотометрия	CO от 0 до 10000 млн^-1	±15

Продолжение таблицы 6

Определяемый компонент¹⁾	Метод измерений	Диапазон измерений^{1) 3)}объемной доли²⁾, млн^-1 или %	Пределы допускаемой приведенной⁴⁾погрешности в условиях эксплуатации, %
Комбинированны й сенсор CO2/SO2/NO	ИК-фотометрия	СО2 от 0 до 25 %	±10
		SO2 от 0 до 3000 млн^-1	±15
		NO от 0 до 5000 млн^-1	±15
¹⁾ Конкретные определяемые компоненты и диапазоны измерений определяются при заказе и указываются в паспорте системы. Допускается выбор верхней границы диапазона измерений, не указанной в таблице, при условии, что значение верхней границы входит в диапазон измерений, для которого нормированы пределы допускаемой погрешности. ²⁾ Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям ПП РФ № 1847 (раздел 3, п. 3.1.3), составляет от Cmin до Стах, где Стах - верхняя граница диапазона измерений, мг/м³, а Cmin - нижняя граница диапазона измерений, мг/м³, рассчитывается по формуле _r = ^CY У ^min ~ о , °тах где Су - верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м³; 6_тах - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3 раздела 3 ПП РФ № 1847, %; у - пределы допускаемой приведенной погрешности в условиях эксплуатации, %. ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле Х-М ^С~ ' ■ где М - молярная масса компонента, г/моль; Vm - молярный объем смеси газа или воздуха, при условиях 0 °С и 101,325 кПа, согласно ГОСТ Р 8.974-2019. ⁴⁾ Нормирующее значение - верхний предел диапазона измерений, указанный в паспорте системы.

Определяемый компонент¹⁾	Принцип действия	Диапазон измерений^ ²⁾ объемной доли³⁾, млн^-1 или %	Участок диапазона измерений^ ²⁾объемной доли³⁾, млн^-1 или %	Пределы допускаемой погрешности в условиях эксплуатации
				абсолютной, млн^- ¹ или %	приве-денной⁴ ⁾, %	относи тельно й, %
Кислород (О2)	Электрохимический (на основе оксида циркони ^я)	от 0 до 25 %	от 0 до 1 % включ.	±0,2 %	-	-
			св. 1 до 5 % включ.	±0,3 %	-	-
			св. 5 до 7 % включ.	±0,5 %	-	-
			св. 7 до 25 %	-	-	±10
Оксид углерода (СО) и продукты неполного сгорания в пересчете на оксид углерода (СОе)	Термо-каталити ческий датчик	от 0 до 5000 млн^-1	от 0 до 3300 млн^-1включ.	±200 _млн^-1	-	-
			св. 3300 до 5000 млн^-1	-	±10	-
¹⁾ Конкретные определяемые компоненты и диапазоны измерений определяются при заказе и указываются в паспорте системы. Допускается выбор верхней границы диапазона измерений, не указанной в таблице, при условии, что значение верхней границы входит в диапазон измерений, для которого нормированы пределы допускаемой погрешности. ²⁾ Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям ПП РФ № 1847 (раздел 3, п. 3.1.3), составляет от Cmin до Cmax, где Cmax - верхняя граница диапазона измерений, мг/м³, а Cmin - нижняя граница диапазона измерений, мг/м³, рассчитывается по формуле _г ⁽''"^у ^min ~ о ■ °тах где Су - верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м³; 6_тах - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3 раздела 3 ПП РФ № 1847, %; у - пределы допускаемой приведенной погрешности в условиях эксплуатации, %. ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле Х-М ^С~ v_m ■ где М - молярная масса компонента, г/моль; Vm - молярный объем смеси газа или воздуха, при условиях 0 °С и 101,325 кПа, согласно ГОСТ Р 8.974-2019. ⁴⁾ Нормирующее значение - верхний предел участка диапазона измерений, указанный в паспорте системы, в котором нормированы пределы допускаемой приведенной погрешности.

Таблица 8 - Дополнительные метрологические характеристики газоаналитических ИК

Наименование характеристики	Значение
Предел допускаемой вариации показаний, в долях от пределов	0,5
допускаемой погрешности	0,5
Время установления показаний (без учета времени транспортировки пробы) Т90, с, не более
- газоанализаторы Метран АГ	40
- газоанализаторы лазерные АГ М1 In-Situ	30
- газоанализаторы LONHOT	25
- газоанализаторы модели S - ANALYZER 200 ATEX, S - ANALYZER 200	25

Таблица 9 - Метрологические характеристики ИК массовой концентрации пыли с применением пылеизмерителей лазерных Л11И-05 (рег. № 92553-24)

Наименование характеристики	Значение
Диапазон измерений массовой концентрации пыли (в зависимости от модификации), мг/м³: - Л1И-05.1.1, Л1И-05.1.1В, Л1И-05.1.2¹⁾ - ЛИИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.2²⁾	от 0 до V10^{4 3)}от 0 до 540^{3 3)}
1ределы допускаемой погрешности⁴⁾ измерений массовой концентрации пыли (в зависимости от модификации) в условиях эксплуатации: - ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.2: - приведенной⁵⁾ в поддиапазоне от 0 до 5 мг/м³ включ., % - относительной в поддиапазоне св. 5 до V10⁴ мг/м³, % - ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.2: - приведенной⁵⁾ в поддиапазоне от 0 до 2 мг/м³ включ., % - относительной в поддиапазоне св. 2 до 540³ мг/м³, %	±20 ±20 ±20 ±20
Диапазон показаний спектрального коэффициента направленного пропускания (на длине волны 638 нм), %	от 0 до 100
Диапазон измерений спектрального коэффициента направленного пропускания⁶-* (на длине волны 638 нм), %	от 2 до 98
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 638 нм), %	±2
¹⁾ Для газохода диаметром 1 м (оптическая длина пути 1 м). Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям ИИ РФ № 1847 (раздел 3, п. 3.1.3), составляет от 2,9 до V10⁴ мг/м³. ²⁾ Для газохода диаметром 1 м (оптическая длина пути 2 м). Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям НИ РФ № 1847 (раздел 3, п. 3.1.3), составляет от 1,1 до 540³ мг/м³. ³⁾ Пылеизмеритель в составе ИК массовой концентрации пыли обеспечивает измерение массовой концентрации пыли в указанном диапазоне измерений. Диапазон выходного унифицированного аналогового сигнала постоянного тока от 4 до 20 мА настраивается согласно руководству по эксплуатации на применяемый анализатор пыли и может соответствовать более узкому диапазону измерений в зависимости от заказа. ⁴⁾ При условии градуировки по анализируемой среде. ⁵⁾ Нормирующее значение - верхний предел поддиапазона измерений. ⁶⁾ Сбор результатов измерений спектрального коэффициента направленного пропускания в системах не предусмотрен. Измерение проводится только при поверке систем.

Наименование характеристики	Значение
Диапазон измерений массовой концентрации пыли анализатором пыли LDM-100(D), мг/м³	от 5 до 500¹⁾
Диапазон измерений массовой концентрации пыли анализатором пыли LDM-200 (в зависимости от исполнения), мг/м³	от 0,5 до 200 от 0,5 до 10
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли²⁾ в условиях эксплуатации, %	±20
¹⁾ Результаты измерений в указанном диапазоне измерений соответствуют обязательным метрологическим требованиям ПП РФ № 1847 (раздел 3, п. 3.1.3). Анализатор пыли в составе ИК массовой концентрации пыли обеспечивает измерение массовой концентрации пыли в указанном диапазоне измерений. Диапазон выходного унифицированного аналогового сигнала постоянного тока от 4 до 20 мА настраивается согласно руководству по эксплуатации на применяемый анализатор пыли и может соответствовать более узкому диапазону измерений в зависимости от заказа. ²⁾ При условии градуировки по анализируемой среде.

Таблица 11 - Метрологические характеристики ИК массовой концентрации пыли с применением анализаторов взвешенных частиц (пылемеров) АП МПА (рег. № 97174-25)

Наименование характеристики	Значение
Диапазон измерений массовой концентрации пыли, мг/м³	от 0 до 300¹)
Пределы допускаемой основной погрешности²) измерений массовой концентрации пыли - приведенной³) в поддиапазоне от 0 до 25 мг/м³ включ., % - относительной в поддиапазоне св. 25 до 200 мг/м³ включ., % - относительной в поддиапазоне св. 200 до 300 мг/м³, %	±20 ±20 ±25
Пределы допускаемой дополнительной (приведенной или относительной, в зависимости от поддиапазона) погрешности измерений массовой концентрации пыли от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждый 1 °С, %⁴⁾	±0,5
¹⁾ Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям ПП РФ № 1847 (раздел 3, п. 3.1.3), составляет от 15 до 300 мг/м³. Анализатор взвешенных частиц (пылемер) в составе ИК массовой концентрации пыли обеспечивает измерение массовой концентрации пыли в указанном диапазоне измерений. Диапазон выходного унифицированного аналогового сигнала постоянного тока от 4 до 20 мА настраивается согласно руководству по эксплуатации на применяемый анализатор пыли и может соответствовать более узкому диапазону измерений в зависимости от заказа. ²⁾ При условии градуировки по анализируемой среде. ³⁾ Нормирующее значение - верхняя граница поддиапазона измерений. ⁴⁾ Нормальные условия измерений в части температуры окружающего воздуха от плюс 10 °С до плюс 30 °С.

Таблица 12 - Метрологические характеристики ИК температуры газового потока систем с применением преобразователей температуры Метран-280, Метран-280-Ex (рег. № 23410-13), преобразователей измерительных Метран-2700 (рег. № 87657-22)

Наименование характеристики	Значение
Диапазон измерений температуры¹), °С	от -50 до 1200
Пределы допускаемой абсолютной погрешности в условиях эксплуатации, °С	±3
¹⁾ Конкретные диапазон измерений и модель преобразователя определяются при заказе и указываются в паспорте системы. Допускается выбор нижней и верхней границ диапазона измерений, не указанных в таблице, при условии, что значения границ входят в диапазон измерений, для которого нормированы пределы допускаемой погрешности.

Таблица 13 - Метрологические характеристики ИК абсолютного давления газового потока с применением датчиков давления Метран-75 (рег. № 48186-11), Метран-150 (рег. № 32854-13)

Наименование характеристики	Значение
Диапазон измерений абсолютного давления¹), кПа	от 40 до 160
Пределы допускаемой приведенной²) погрешности в условиях эксплуатации, %	±2
¹⁾ Конкретные диапазон измерений и модель датчика давления в зависимости от выбранного диапазона измерений определяются при заказе и указываются в паспорте системы. Допускается выбор нижней и верхней границ диапазона измерений, не указанных в таблице, при условии, что значения границ входят в диапазон измерений, для которого нормированы пределы допускаемой погрешности. ²⁾ Нормирующее значение - верхний предел диапазона измерений.

Таблица 14 - Метрологические характеристики ИК газового потока (скорости и/или объемного расхода газового потока) с использованием преобразователей расхода измерительных SDF

(рег. № 57091-14)

Наименование характеристики	Значение
Диапазон средней скорости, м/с	от 5 до 100
Пределы допускаемой относительной погрешности определения коэффициента расхода, %	±1
Пределы допускаемой приведенной погрешности преобразователя давления утвержденного типа, %, не более	±0,25

Таблица 15 - Метрологические характеристики ИК газового потока (скорости и объемного расхода газового потока) с применением расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ

(рег. № 80169-20)

Наименование характеристики	Значение
Диапазон измерений скорости газового потока, м/с	от 0,05 до 40¹)
Пределы допускаемой абсолютной погрешности при измерении скорости газового потока в рабочих условиях, м/с	±(0,03+0,03^V)²⁾
Диапазон измерений объемного расхода в рабочих условиях, м³/с	от Smin' Vmin до Smux' Vmax

Продолжение таблицы 15

Наименование характеристики	Значение
Пределы допускаемой приведенной³) погрешности при измерении объемного расхода в рабочих условиях, %	±3
Пределы допускаемой приведенной к ВПИ погрешности при преобразовании измеренного значения скорости газового потока в сигнал постоянного электрического тока, %	±0,1
Пределы допускаемой относительной погрешности при вычислении объемного расхода, объема, приведенных к стандартным и/или нормальным условиям, %	±0,005
¹⁾ Нижняя граница диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям ПП РФ № 1847 (раздел 3, п. 3.10), составляет 0,5 м/с. ²⁾ V - скорость газового потока, м/с; Smin, Smax - наименьшая и наибольшая площадь сечения газохода, м²; Vmin, Vmax - нижний и верхний пределы измерений скорости соответственно, м/с; ³⁾ Нормирующее значение - верхний предел диапазона измерений.

Таблица 16 - Метрологические характеристики ИК газового потока (скорости и/или объемного расхода газового потока) с использованием измерителей расхода и скорости газового потока

ИС-14.М (рег. № 65860-16)

Наименование характеристики	Значение
Диапазон измерений скорости газового потока, м/с	от 0,2 до 50¹)
Пределы допускаемой относительной погрешности измерений скорости газового потока в рабочих условиях, % - в диапазоне от 0,2 до 5 м/с включ. - в диапазоне св. 5 до 50 м/с	±0,2/У400²⁾ ±3
Диапазон измерений расхода газового потока, м³/с	от Smii/Г Утйп до Smax' Утах
Пределы допускаемой относительной погрешности измерений расхода газового потока 6q в рабочих условиях, %	±(ду+0,5)²⁾
¹⁾ Нижняя граница диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям ПП РФ № 1847 (раздел 3, п. 3.10), составляет 0,5 м/с. ²⁾ V - скорость газового потока, м/с; Smin, Smax - наименьшая и наибольшая площадь сечения газохода, м²; Vmin, Vmax - нижний и верхний пределы измерений скорости соответственно, м/с; ду - допускаемая относительная погрешность измерений скорости газового потока в рабочих условиях, %

Таблица 17 - Метрологические характеристики ИК газового потока (объемного расхода газового потока) с использованием расходомеров газа массовых типа СУРГ 1.000^-Ф(С)Т, СУРГ 1.000-

Ех^-Ф(С) (рег. № 20852-11)

Наименование характеристики	Значение
Диапазон измерений скорости потока газа, м/с	от 0,1 до 30¹⁾
Пределы допускаемой основной относительной погрешности измерений объемного расхода газа, % - в диапазоне от 0,1 до 3 м/с включ. - в диапазоне св. 3 до 30 м/с	±5 ±3
¹⁾ Нижняя граница диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям ПП РФ № 1847 (раздел 3, п. 3.10), составляет 0,5 м/с.

Таблица 18 - Метрологические характеристики ИК газового потока (объемного расхода газового потока) с использованием расходомеров-счетчиков газа термальномассовых ST 10(х) (рег. № 84959-22)

Наименование характеристики	Значение
Диапазон измерений объемного расхода воздуха, приведенного к стандартным условиям, на трубопроводе с номинальным диаметром DN200¹⁾, м³/ч	от 43 до 6500¹⁾
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема воздуха, приведенных к стандартным условиям²⁾, %	±(0,75+0,5^(2„_ж_с/2))³⁾но не более ±5,0
¹⁾ Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, определяется диапазоном калибровки при изготовлении и приводится в паспорте для конкретного номинального диаметра DN и конкретного компонентного состава газа. Диапазон измерений объемного расхода газа, приведенного к стандартным (нормальным) условиям, на месте эксплуатации зависит от площади трубопровода и рассчитывается по формуле Q = Q х хкал , ^кал где @_кал - объемный расход газа, приведенный к стандартным условиям, указанный в паспорте, м³/ч; 5р_аб - площадь сечения трубопровода, на котором эксплуатируется расходомер-счетчик, м²; 5_кал - площадь сечения трубопровода, на котором определен диапазон измерений объемного расхода газа, приведенного к стандартным условиям, при изготовлении, м². ²⁾ При оценке погрешности измерения объемного расхода газа, приведенного к стандартным (заданным) условиям, на месте эксплуатации необходимо дополнительно учитывать погрешность измерения площади поперечного сечения трубопровода (если относительная погрешность определения площади превышает ±0,2 %), погрешность определения градуировочных коэффициентов для газа в условиях эксплуатации. ³⁾ Q - измеряемое значение объемного расхода газа, приведенного к стандартным условиям, м³/ч; @_макс - верхняя граница диапазона измерений объемного расхода газа, приведенного к стандартным условиям, м³/ч.

Таблица 19 - Метрологические характеристики ИК газового потока (скорости и/или объемного

расхода газового потока) с использованием расходомеров TriMeter®-Optic (рег. № 70004-17)

Наименование характеристики	Значение
Диапазон измерений скорости потока, м/с	от 0,03 до 100¹)
Диапазон измерений объемного расхода в рабочих условиях, м³/ч	от S' 'Уmin до S' Утах
Пределы допускаемой относительной погрешности измерений скорости потока в рабочих условиях, %	±2 (при У > 0,5 м/с) ±1/У (при У < 0,5 м/с)
Пределы допускаемой относительной погрешности измерений объемного расхода в рабочих условиях, %	±(ду+0,5)²⁾
¹⁾ Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям ПП РФ № 1847 (раздел 3, п. 3.10), составляет от 0,5 до 100 м/с. ²⁾ S - площадь трубопровода, м²; Vmin, Vmax - нижний и верхний пределы измерений скорости соответственно, м/ч; ду - допускаемая относительная погрешность измерений скорости потока в рабочих условиях, %

Таблица 20 - Метрологические характеристики ИК газового потока (объемного расхода газового

потока) с использованием расходомеров TriMeter-deltaP (рег. № 66587-1	17)
Наименование характеристики	Значение
Диапазон скоростей измеряемой среды, м/с	от 1,5 до 100
Диапазон измеряемых расходов, м³/ч	от S' Утйп до S' Утах
Пределы допускаемой относительной погрешности определения коэффициента расхода, %	±1
Пределы допускаемой относительной погрешности измерений объемного расхода в рабочих условиях, %	±1,5
¹⁾ S - площадь трубопровода, м²; Ут1п, Утах - нижний и верхний пределы измерений скорости соответственно, м/ч.

Таблица 21 - Метрологические характеристики ИК газового потока (скорости и/или объемного расхода газового потока) с использованием расходомеров ультразвуковых ИС МП-У

(рег. № 97173-25)

Наименование характеристики	Значение
Диапазон измерений скорости потока газа¹), м/с	от 1,5 до 30
Пределы допускаемой основной относительной погрешности измерений объемного расхода газа Q в рабочих условиях в зависимости от скорости потока газа²⁾, V, %: - 1,5 < V < 4,0 м/с - 4,0 < V < 30 м/с	±14,0/±16,0³⁾ ±9,0/±10,5³⁾
Пределы допускаемой дополнительной относительной погрешности измерений объемного расхода и скорости потока газа, вызванной сокращением длин прямых участков измерительного трубопровода (далее - ИТ), % на каждый DN: - перед расходомером в диапазоне от 5 DN до 3 DN - после расходомера в диапазоне от 5 DN до 2 DN	±1,2 ±0,5

Продолжение таблицы 21

Наименование характеристики

Значение

Пределы допускаемой приведенной к диапазону измерений погрешности расходомера при преобразовании значения расхода газа в токовый выходной сигнал от 4 до 20 мА, %

±1,0

¹⁾ Конкретные значения указываются на информационной табличке расходомера.
²⁾ Диапазон калибровки Qa объемного расхода газа, для конкретного диаметра ИТ, приводятся в паспорте и на информационной табличке. Фактический диапазон измерений объемного расхода газа при рабочих условиях на месте эксплуатации Q для конкретного номинального диаметра DN, зависит от площади трубопровода и рассчитывается по формуле

Q = Q ■^Spa6 ,

кал кал

где Q - объемный расход газа, в рабочих условиях, указанный в паспорте, м³/ч;

S _раб - площадь сечения трубопровода, на котором эксплуатируется расходомер, м²;

S,,,. - площадь сечения трубопровода, на котором определен диапазон измерений объемного расхода газа, при изготовлении, м².

³⁾ Погрешность в зависимости от метода проведения поверки - проливной / имитационный.

Таблица 22 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры¹⁾ мм, не более: - на стойках для установки в отапливаемом помещении (ширина^хглубина^хвысота)	2000х900х2000
- шкафа системы (ширина^хглубина^хвысота)	3600х2900х2200
- блок-контейнера системы (ширина хглубинах высота)	12000x3900x3900
Масса¹⁾, кг, не более: - системы на стойках для установки в отапливаемом помещении	300
- шкафа системы	1000
- блок-контейнера системы	10000
Условия эксплуатации: - температура окружающей среды²⁾, °С	от -60 до +60
- относительная влажность окружающей среды (без конденсации), %, не более	98
- диапазон атмосферного давления, кПа	от 84 до 106,7
Условия эксплуатации при установке на стойках в отапливаемом помещении, внутри шкафа, блок-контейнера: - температура окружающей среды, °С	от +5 до + 40
- относительная влажность окружающей среды (без конденсации), %, не более	80
- диапазон атмосферного давления, кПа	от 84 до 106,7

Продолжение таблицы 22

Наименование характеристики

Значение

Параметры электрического питания²⁾:

- напряжение питания переменного тока, В
- частота переменного тока, Гц

от 198 до 440

от 49 до 51

¹⁾ Определяется при заказе для конкретного объекта.
²⁾ Параметры электрического питания, условия эксплуатации ПИП, установленных на дымовых трубах или газоходах, согласно описаниям типа на них. Для поддержания требуемых условий эксплуатации ПИП применяются термостатичные защитные устройства (чехлы или корпуса с нагревателями или вихревыми трубками).

Таблица 23 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	15
Средняя наработка на отказ, ч	24000

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 24 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система автоматического контроля выбросов¹)	Экология МП	1 шт.
Паспорт	-	1 экз.
Руководство эксплуатации	-	1 экз.
¹⁾ Определяемые компоненты, диапазоны измерений и комплектность системы определяются при заказе и указываются в паспорте

Сведения о методиках (методах) измерений

приведены в разделе 6 «Использование по назначению» документа «Системы автоматического контроля выбросов Экология МП. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 г № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пп. 3.1.3, 3.9, 3.10, 3.13);

Постановление Правительства Российской Федерации от 29.05.2025 № 778

«Об утверждении требований к автоматическим средствам измерения и учета показателей выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ и требований к техническим средствам фиксации и передачи информации о показателях выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду»;

Постановление Правительства Российской Федерации от 29.05.2025 № 779

«Об утверждении Правил создания и эксплуатации системы автоматического контроля выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21.11.2023 № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.2025 № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 140^-2 до 140⁷ Па и Государственной поверочной схемы для средств измерений абсолютного давления»;

Приказ Федерального агентства по техническому регулированию и метрологии от 25.11.2019 № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 11.05.2022 № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;

ГОСТ Р 70805-2023 «Автоматические измерительные системы для контроля выбросов загрязняющих веществ. Методы расчета валового выброса»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

ТУ 26.51.53-005-55416526-2025 «Системы автоматического контроля выбросов Экология МП. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Метран Проект»

(ООО «Метран Проект»)

ИНН 7453347966

Юридический адрес: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1, помещ. 310

Телефон: +7 (351) 242-44-44

E-mail: info@metran-project.ru

Изготовитель

Общество с ограниченной ответственностью «Метран Проект»

(ООО «Метран Проект»)

ИНН 7453347966

Адрес места осуществления деятельности: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1

Телефон: +7 (351) 242-44-44

E-mail: info@metran-project.ru

Испытательный центр Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной

метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, пр-кт Нахимовский, д. 31 Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

С привлечением

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, Санкт-Петербург, Московский пр., д. 19

Телефон (факс): +7 (812) 251-76-01, +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.314555

Лист № 1

Всего листов 3

Регистрационный № 98707-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Делители напряжения высоковольтные EDS-HVM30 Назначение средства измерений

Делители напряжения высоковольтные EDS-HVM30 (далее - делители), предназначены для измерений напряжения постоянного тока совместно с осциллографами, вольтметрами и другими радиотехническими средствами измерений.

Описание средства измерений

Принцип действия делителя основан на методе ослабления напряжения при помощи резистивного делителя.

Конструктивно делитель выполнен в виде цилиндра с входным высоковольтным входом и выходным разъемом BNC типа для подключения к вольтметру или осциллографу.

Делитель может быть использован для измерения испытательного напряжения генераторов электростатических разрядов по ГОСТ 30804.4.2-2013.

Общий вид делителя с указанием мест нанесения знака утверждения типа и заводских номеров приведен на рисунке 1. Заводские номера нанесены на маркировочную наклейку методом шелкографии в виде буквенно-цифрового кода. Возможность нанесения знака поверки непосредственно на корпус делителя не предусмотрена. Пломбирование делителя не предусмотрено, так как корпус делителя имеет неразборную конструкцию.

Место нанесения заводского номера ______________________J

Место нанесения знака утверждения типа

___________________/

Рисунок 1 - Общий вид делителя напряжения высоковольтного EDS-HVM30, обозначение мест нанесения знака утверждения типа и заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Коэффициент деления при работе на нагрузку 1 МОм	от 19600 до 21600*
Коэффициент деления при работе на нагрузку 10 МОм	от 1960 до 2160*
Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, %	±1
Входное сопротивление на постоянном токе, ГОм	от 19 до 21
* - конкретные значения приведены в формуляре

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Максимальное напряжение постоянного тока, кВ	30
Габаритные размеры без подставки, мм, не более - диаметр - высота	40 150
Масса, кг, не более	1
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа	от +15 до +30 от 30 до 80 от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, на шильдик, расположенный на корпусе делителя (по технологии фирмы-изготовителя).

Комплектность средства измерений

Таблица 3 - Комплектность делителей напряжения высоковольтных EDS-HVM30

Наименование	Обозначение	Количеств о
Делитель напряжения высоковольтный	EDS-HVM30	1 шт.
Подставка под делитель		1 шт.
Наконечник		1 шт.
Кабель коаксиальный BNS-BNS		1 шт.
Кабель заземления		2 шт.
Руководство по эксплуатации	EDS-HVM30 РЭ	1 экз.
Формуляр	EDS-HVM30 ФО	1 экз.
Транспортная тара		1 шт.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Делители напряжения высоковольтные EDS-HVM30. Руководство по эксплуатации» EDS-HVM30 РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 25 декабря 2025 г. № 2854 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ»;

Стандарт предприятия «Делители напряжения высоковольтные EDS-HVM30».

Правообладатель

Фирма SUZHOU 3CTEST ELECTRONIC CO., LTD, Китай

Адрес: No.99 E'meishan Rd, SND, Suzhou, Jiangsu, 215153, China

Изготовитель

Фирма SUZHOU 3CTEST ELECTRONIC CO., LTD, Китай

Адрес: No.99 E'meishan Rd, SND, Suzhou, Jiangsu, 215153, China

Испытательный центр

(ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рабочий посёлок Менделеево, промзона ВНИИФТРИ, корпус 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рабочий посёлок Менделеево, промзона ВНИИФТРИ, корпус 11

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30002-13

Техническая поддержка
