МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О внесении изменений в описание типа на весы электронные напольные HD

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением Московского Представительства «КАС КОРПОРЭЙШН» от 17 января 2017 г. б/н приказываю:

• 1. Внести изменения в описание типа на весы электронные напольные HD, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65055-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  С.С.Голубев

  Заместитель Руководителя

^Г подлинник электронного докумен^

хранится в системе электронного докуме Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 610A1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11,2017 \

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «27» января 2017 г. № 144

Изменения в описание типа на весы электронные напольные HD

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные напольные HD

Весы электронные напольные HD (далее весы) предназначены для определения массы различных грузов.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и расположенного на стойке индикатора (весоизмерительного прибора), где ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства.

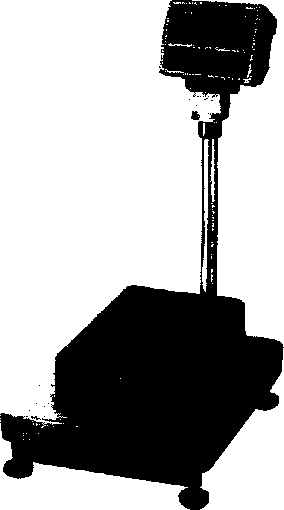

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5).

Весы снабжены следующей функцией:

• - сигнализация о перегрузке весов.

Весы могут бьггь оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети через адаптер сетевого питания либо от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (*)•

Обозначение модификаций весов HD имеет вид HD-X1X2, где:

Xi - обозначение максимальной нагрузки (Мах) в килограммах;

Х2 - DD (если присутствует) - дублирующее показывающее устройство на задней стенке индикатора (весоизмерительного прибора) весов.

На маркировочной табличке весов указывают:

• - обозначение модели весов;

• - класс точности (III);

• - значения Max, Min, е;

• - торговую марку изготовителя или его полное наименование;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Место пломбировки весов

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1

Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Таблица 2 - Метрологические характеристики

Примечание - При эксплуатации пределы допускаемой погрешности удваиваются.

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

• 1. Весы................................................................................................1 шт.

• 2. Адаптер сетевого питания......................................................................1 шт.

• 3. Руководство по эксплуатации.................................................................1 шт.

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классу точности Mi, Мг по ГОСТ OIMLR 111-1-2009.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4 «Программное обеспечение».

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Измерение массы на весах проводится согласно разделу 6 «Использование по назначению» Руководства по эксплуатации.

• 1   ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

• 2 ГОСТ 8.021 -2015 «ГСИ. Государственная поверочная схема для средств измерений массы».

• 3 Техническая документация фирмы-изготовителя.

Фирма «CAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

99# Changjiang Road, Jiashan County, Zhejiang Province, Китай

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО ФИРМЫ КАС КОРПОРЕЙШН ЛТД. Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2.

Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2.

ИНН 9909006133

Тел/факс.: +7 (495) 784-77-04

E-mail: casrussia@cas.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46.

Тел.: (495) 437 5577, факс: (495) 437 5666.

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
