ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные ЛВВ-СД

Весы вагонные ЛВВ-СД (далее - весы) предназначены для:

• - измерения массы вагонов (вагонеток) в статическом режиме;

• - взвешивания в движении порожних и груженых вагонов (вагонеток) и составов из них с сухими сыпучими, твердыми, а также жидкими грузами с кинематической вязкостью не менее 59 мм²/с.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются индикатором, где обрабатываются в соответствии с заданным алгоритмом, далее сигналы передаются на ПК с установленным внешним программным обеспечением (ПО) «Весы ЛВВ-СД» с целью его обработки, выдачи результата взвешивания на мониторе ПК, хранения информации в базах данных и формирования отчётных форм.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) с узлами встройки датчиков, индикатора, расположенного в отапливаемом помещении весовой или непосредственно возле весов в шкафу приборном, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора, и ПК, расположенного в отапливаемом помещении весовой.

В весах применяются датчики С16А фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр № 60480-15), или WBK фирмы «CAS Corporation» Р.Корея (госреестр № 56685-14) и индикаторы типа CI- 6000A фирмы «CAS Corporation», Р.Корея (госреестр № 50968-12).

ГПУ может состоять из одной, двух или трех весовых платформ.

Маркировка весов выполняется следующим образом:

ЛВВ-ХСД, где:

• - ЛВВ - обозначение весов;

• - Х - максимальная нагрузка весов (наибольший предел взвешивания), т;

• - СД - режим взвешивания (комбинированный: статический и динамический).

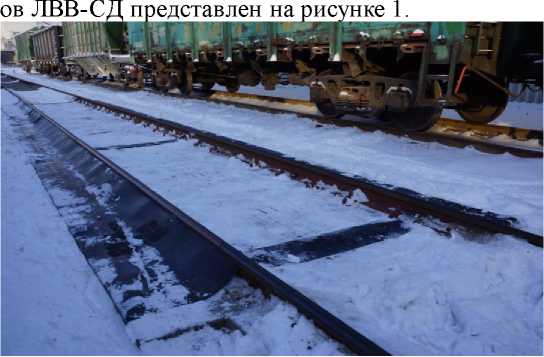

  Рисунок 1 - Общий вид весов ЛВВ-СД

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Индикатор CI-6000A

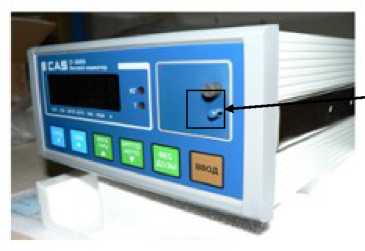

Рисунок 2 - Схема пломбирования индикатора

Программное обеспечение (ПО) индикатора CI-6000A является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который доступен для просмотра во встроенном меню («Калибровка индикатора»).

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

Автономное ПО «Весы ЛВВ-СД» (стандартная комплектация) включает в себя метрологически значимое ПО, модуль «Scales_2.exe».

Основные функции ПО «Scales_2.exe» сводятся к приему поступающих от индикатора измерений, вычислению масс вагонов и передачу вычисленных значений в реальном времени в метрологически незначимое ПО «Весы ЛВВ-СД» для обработки, визуализации и хранения. Метрологически значимое ПО идентифицируется по номеру версии ПО и контрольной сумме, которые отображаются по запросу в разделе справка «О программе».

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Общий уровень защиты встроенных модулей ПО СИ и метрологически значимых данных от непреднамеренных и преднамеренных изменений соответствует высокому уровню в соответствии с Р 50.2.007-2014, общий уровень защиты автономного модуля ПО СИ от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с Р 50.2.007-2014.

Метрологические и технические характеристики

Взвешивание в статическом режиме

Класс точности по ГОСТ OIML R 76-1-2011..............................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов

допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль......................± 0,25 е

Диапазон устройства выборки массы тары............................................от 0 до 50% Max

Взвешивание в Движение

Класс точности весов по ГОСТ 30414-96:

• - при взвешивании вагона в составе без расцепки

• - при взвешивании состава из вагонов в целом

Наибольший предел взвешивания весов (НПВ), т................................................50/100

Наименьший предел взвешивания (НмПВ), т

Дискретность, кг

Таблица 3 - Метрологические характеристики при взвешивании в движении

Примечания:

• 1. При взвешивании вагона (вагонетки) при поверке не более чем 10% полученных значений погрешности весов могут превысить пределы допускаемой погрешности при первичной поверке, но не должны превышать пределы допускаемой погрешности в эксплуатации.

• 2. Значения пределов допускаемой погрешности для конкретного значения массы округляют до ближайшего большего значения, кратного дискретности весов.

Направление движения при взвешивании.....................................................двухстороннее

Скорость движения при взвешивании, км/ч................................................................................ от 3 до 10

Скорость движения при транзитном проезде по весам, не более км/ч................................................ 40

Таблица 4 - Технические характеристики весов

Таблица 5 - Значения габаритных размеров и массы весовых платформ

наносится методом лазерной гравировки на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность весов

осуществляется по документам:

• - ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА - в режиме статического взвешивания;

• - ГОСТ Р 8.598-2003 ГСИ. Весы для взвешивания железнодорожных транспортных средств в движении. Методика поверки - в режиме взвешивания в движении.

Основные средства поверки:

• - рабочий эталон единицы массы 4 разряда по ГОСТ 8.021 -2015 - гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009

• -  контрольные весы и контрольные вагоны, соответствующие требованиям, изложенным в ГОСТ Р 8.598-2003.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 30414-96 «Весы для взвешивания транспортных средств в движении. Общие технические требования»

ГОСТ Р 8.598-2003 «Весы для взвешивания железнодорожных транспортных средств в движении. Методика поверки»

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»

Общество с ограниченной ответственностью «Либра-С» (ООО «Либра-С»)

ИНН 5405025394

Адрес: 630009, г. Новосибирск, ул. Добролюбова, д.16, оф.112

Телефон: +7 (383) 286-90-60; +7 (913) 918-80-30

E-mail: libra-nsk@rambler.ru

ГЦИ СИ Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно- исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон/факс: +7 (383) 210-08-14

Е-mail: director@sniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
