ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители времени и скорости распространения ультразвука ПУЛЬСАР-2
Назначение средства измеренийИзмерители времени и скорости распространения ультразвука ПУЛЬСАР-2 (далее -приборы) предназначены для измерений времени и скорости распространения ультразвуковых импульсов (далее УЗ импульсов) в твёрдых композиционных материалах посредством сквозного и поверхностного прозвучивания.
Описание средства измеренийПринцип работы приборов основан на измерении времени и скорости прохождения УЗ импульсов через материал от излучающего датчика к приёмному в соответствии с заданным алгоритмом обработки. Результаты измерения времени и скорости индицируются дисплеем электронного блока прибора.
Приборы выпускаются в трех модификациях - ПУЛЬСАР-2.1, ПУЛЬСАР-2.2 и ПУЛЬСАР-2М имеющих набор сервисных функций и отличающихся по конструкции и комплектности. Связь с ПК у всех модификаций осуществляется через USB-порт.
Модификации приборов ПУЛЬСАР-2.1, ПУЛЬСАР-2.2 состоят из электронных блоков и датчиков (излучающего и приемного электроакустических УЗ преобразователей). Электронный блок выполнен в малогабаритном корпусе с цветным дисплеем и 15-ти клавишной клавиатурой. В зависимости от способа прозвучивания исследуемого материала к электронному блоку посредством двух кабелей длиной 1,5 метра подключаются датчики для поверхностного прозвучивания либо для сквозного прозвучивания.
Датчик поверхностного прозвучивания состоит из двух УЗ преобразователей с конусными насадками. УЗ преобразователи жестко закреплены на ручке с фиксированной базой 120±1 мм.
Датчик сквозного прозвучивания представляет собой УЗ преобразователь с плоской измерительной поверхностью, закрепленной в металлическом корпусе. К электронному блоку подключаются два датчика сквозного прозвучивания для проведения измерений на произвольной базе. Для увеличения базы прозвучивания дополнительно используется кабель длиной 3 метра.
Датчики поверхностного и сквозного прозвучивания имеют два исполнения: обычное исполнение и исполнение с гидроизоляцией для измерений в водной среде.
Набор сервисных функций модификаций приборов ПУЛЬСАР-2.1, ПУЛЬСАР-2.2 позволяет задать значение базы измерения, выбрать один из основных режимов работы -сквозное или поверхностное прозвучивание, задать количество измерений в серии, сохранить и просмотреть результаты измерений при долговременном хранении в энергонезависимой памяти.
Модификация ПУЛЬСАР-2.2 отличается наличием функции визуализации принимаемых сигналов: режим осциллографа с возможностью ручной регулировки параметров измерительного тракта и курсорными измерениями.
Модификация прибора ПУЛЬСАР-2М выполнена в виде датчика поверхностного прозвучивания с встроенным электронным блоком, черно-белым дисплеем и 9-ти клавишной клавиатурой. База измерения фиксирована на длине 120±1 мм. Набор сервисных функций позволяет задать количество измерений в серии, сохранить и просмотреть результаты измерений при долговременном хранении в энергонезависимой памяти.
Питание приборов осуществляется от встроенного литиевого источника питания.
Место пломбирования и клеймения на приборах модификации ПУЛЬСАР-2.1, ПУЛЬСАР-2.2 от несанкционированного доступа расположено в отверстии на винте крепления корпуса электронного блока.
Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках 1 - 5.

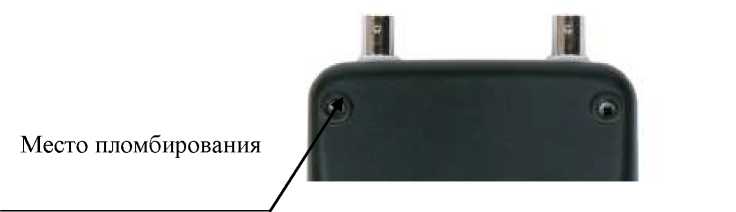

Рисунок 1 - Место нанесения пломбировки от несанкционированного доступа на панели электронного блока приборов модификаций ПУЛЬСАР-2.1, ПУЛЬСАР-2.2
На приборе модификации ПУЛЬСАР-2М место клеймения и пломбирования от несанкционированного доступа расположено на задней панели корпуса электронного блока.
Место пломбирования
Рисунок 2 - Место нанесения пломбировки от несанкционированного доступа на панели электронного блока прибора модификации ПУЛЬСАР-2М

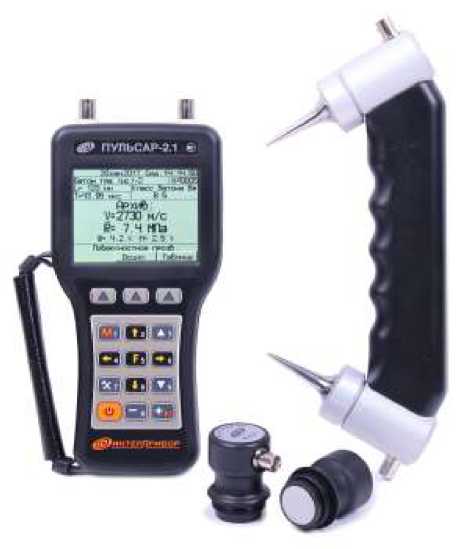

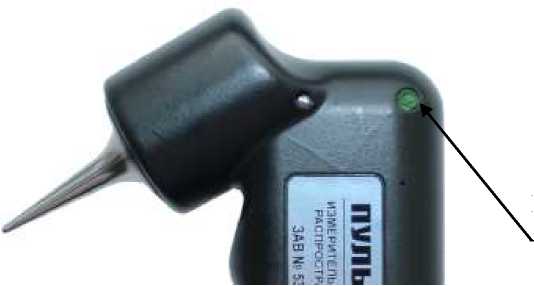

Рисунок 3 - Общий вид ПУЛЬСАР-2.1

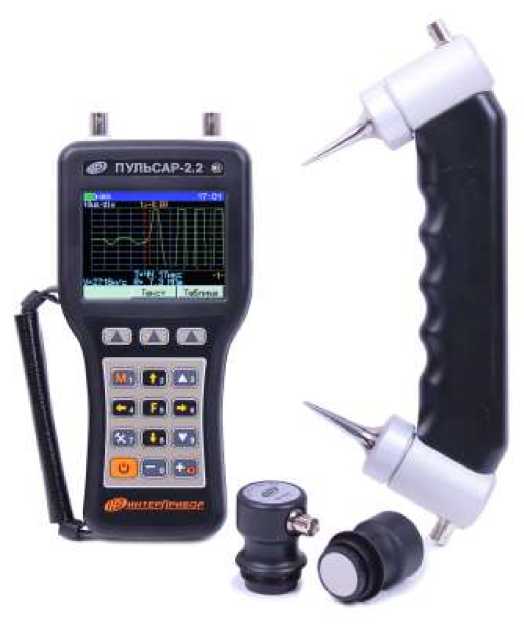

Рисунок 4 - Общий вид ПУЛЬСАР-2.2

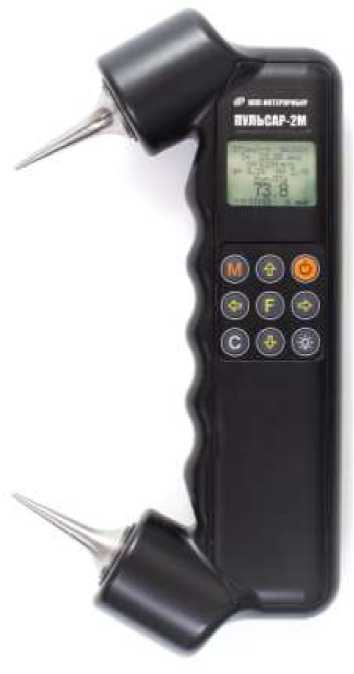

Рисунок 5- Общий вид ПУЛЬСАР-2М
Программное обеспечениеПрограммное обеспечение приборов (далее - ПО) не изменяемое и не считываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Модификации Пульсар-2.1, Пульсар-2.2 |
Модификация Пульсар-2М | |
|
Идентификационное наименование ПО |
НКИП.408232.100 ПО |
НКИП.408232.100 ПО |
|
Номер версии (идентификационный номер) ПО |
Не ниже 29.08.2017 |
Не ниже 01.02.12 |
|
Цифровой идентификатор ПО |
0109 |
5728 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик |
|
1 |
2 |
|
Диапазон измерений скорости распространения УЗ импульсов, м/с |
от 1000 до 10000 |
|
Пределы допускаемой основной абсолютной погрешности измерения скорости распространения УЗ импульсов, м/с: -для модификации Пульсар-2.1, Пульсар-2.2 в диапазоне скоростей от 1000 до 2499 в диапазоне скоростей от 2500 до 6499 м/с в диапазоне скоростей от 6500 до 10000 м/с |
±(0,02^Vg+10) ±(0,01-Vg+10) ±(0,02^Vg+10) |
|
Где Vg - измеренное значение скорости, м/с | |
|
Пределы допускаемой основной абсолютной погрешности измерения скорости распространения УЗ импульсов, м/с: -для модификации Пульсар-2М в диапазоне скоростей от 1000 до 2499 м/с в диапазоне скоростей от 2500 до 6499 м/с в диапазоне скоростей от 6500 до 10000 м/с |
±(0,02^Vg+10) ±(0,01-Vg+10) ±(0,03^Vg+10) |
|
Диапазон показаний времени распространения УЗ импульсов, мкс
|
от 10 до 20000 от 10 до 120 |
|
Диапазон измерений времени распространения УЗ импульсов, мкс |
от 10 до 100 |
|
Пределы допускаемой основной абсолютной погрешности измерения времени распространения УЗ импульсов, мкс: -для модификации Пульсар-2.1, Пульсар-2.2 в диапазоне скоростей от 1000 до 2499 м/с в диапазоне скоростей от 2500 до 6499 м/с в диапазоне скоростей от 6500 до 10000 м/с |
±(0,02 Т0+0,1) ±(0,01*Т0+0,1) ±(0,02^0,1) |
|
Где Т0 - измеренное значение времени, мкс | |
|
Пределы допускаемой основной абсолютной погрешности измерения времени распространения УЗ импульсов, мкс: -для модификации Пульсар-2М в диапазоне скоростей от 1000 до 2499 м/с в диапазоне скоростей от 2500 до 6499 м/с в диапазоне скоростей от 6500 до 10000 м/с |
±(0,02 Т0+0,1) ±(0,01*Т0+0,1) ±(0,03^Т0+0,1) |
|
1 |
2 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени распространения УЗ импульсов при отклонении температуры окружающей среды от границ нормальной области на каждые 10 °С в пределах рабочего диапазона температур, в долях от основной погрешности, не более |
0,5 |
|
База измерений при поверхностном прозвучивании, мм |
120±1 |
|
Пределы установки периода зондирования импульсов, с |
от 0,2 до 1 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Питание прибора, В: - от встроенного аккумулятора |
3,7±0,5 |
|
- от внешнего источника питания (зарядное устройство) |
5±0,25 |
|
Потребляемая мощность прибора, Вт, не более |
8,0 |
|
Рабочие условия эксплуатации: - рабочий диапазон температур окружающего воздуха, °С: Пульсар-2.1, Пульсар-2.2 |
от -20 до +40 |
|
Пульсар-2М |
от -10 до +40 |
|
- относительная влажность воздуха при + 25 °С, %, не более |
80 |
|
Масса прибора в сборе, кг, не более: - модификаций Пульсар-2.1; Пульсар-2.2 |
2,5 |
|
- модификации Пульсар-2М |
2,0 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - модификаций Пульсар-2.1; Пульсар -2.2 электронного блока |
220 х 100 х 35 |
|
датчика поверхностного прозвучивания в сборе |
300 х 130 х 40 |
|
датчика сквозного прозвучивания |
52 х 50 |
|
- модификации Пульсар -2М |
280 х 45 х 120 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
|
Полный средний срок службы, лет, не менее |
10 |
наносится наклейкой на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408232.100 РЭ, НКИП.408233.100 РЭ, НКИП.408235.100 РЭ.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерения
|
Наименование |
Обозна чение |
Количество, шт. |
Примечание | ||
|
ПУЛЬСАР -2.1 |
ПУЛЬСАР -2.2 |
ПУЛЬСАР-2М | |||
|
Измеритель времени и скорости распространения ультразвука
|
Согласно заказу |
1 1 2 |
1 1 2 |
1 |
По заказу -исполнение с гидроизоляцией По заказу -исполнение с гидроизоляцией |
|
- комплект кабелей 1,5 м (2 шт) |
1 |
1 |
При заказе датчиков с гидроизоляцией комплект со специальными разъемами | ||
|
-кабель длиной 3 м |
1 |
1 |
При заказе датчиков сквозного прозвучивания | ||
|
Контрольный образец из оргстекла в чехле |
1 |
1 |
1 | ||
|
Кабель USB |
- |
1 |
1 |
1 | |
|
Зарядное устройство USB |
- |
1 |
1 |
1 | |
|
Программа связи с ПК |
- |
1 |
1 |
1 | |
|
Чехол |
- |
1 |
1 |
1 | |
|
Сумка * |
- |
1 |
1 |
1 | |
|
Кейс* |
- |
1 |
1 |
1 | |
|
Футляр кожаный «свободные руки»* |
- |
1 |
1 |
- | |
|
Руководство по эксплуатации, содержащее методику поверки |
НКИП. 408232.100 РЭ НКИП. 408233.100 РЭ НКИП. 408235.100 РЭ |
1 |
1 |
1 | |
|
* - по заказу | |||||
осуществляется по документам НКИП.408232.100 РЭ, НКИП.408233.100 РЭ и НКИП. 408235.100 РЭ «Измерители времени и скорости распространения ультразвука Пульсар-2. Руководство по эксплуатации», раздел 8 «Методика поверки», утвержденным ФБУ «Челябинский ЦСМ» 17.10.2012 года.
Основные средства поверки:
- комплект ультразвуковых образцов толщины и скорости распространения ультразвуковых волн СВ002. Номинальное значение толщины СВ002-1: 60±0,5 мм; СВ002-2: 50±0,2 мм; СВ002-3: 11,3±0,5 мм. Пределы допускаемой основной абсолютной погрешности длины СВ002-1: ±0,1 мм, СВ002-2: ±0,06 мм, СВ002-3: ±0,04 мм. Номинальное значение скорости распространения продольных ультразвуковых волн в твердых средах СВ002-1: 1360±50 м/с; СВ002-2: 5950±50 м/с; СВ002-3: 9900±100 м/с. Пределы допускаемой основной абсолютной погрешности скорости распространения продольных ультразвуковых волн в твердых средах СВ002-1: ±10 м/с, СВ002-2: ±20 м/с, СВ002-3: ±60 м/с. Регистрационный номер: 34626-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям времени и скорости распространения ультразвука ПУЛЬСАР-2МИ 2055-90 Государственная поверочная схема для средств измерений скорости распространения продольных ультразвуковых волн в твёрдых средах
ТУ 4276-026-7453096769-2012 Измерители времени и скорости распространения ультразвука ПУЛЬСАР-2. Технические условия
ИзготовительООО Научно-производственное предприятие «Интерприбор» (ООО НПП «Интерприбор»)
ИНН: 7453096769
Адрес: 454126, г. Челябинск, ул. Тернопольская, 6 Телефон/факс: (351) 729-88-85; (351) 211-54-30(-31) Web-сайт: www.interpribor.ru
Е-mail: info@interpribor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ») Адрес: 454048, г. Челябинск, ул. Энгельса, д.101
Телефон/факс: (351) 232-04-01
Е-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
