МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 мая 2022 г.

Москва

О внесении изменений в сведения об утверэвденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской ФедбЫЦИЙ 6Т 28 АЬГУдТА 2Uzu г. ж /уоБа

Подлинник электронного документа, подписанного ЭП,

• 5. Контроль за испол!

Заместитель Руководителя

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» мая 2022 г. № 1138

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» мая 2022 г. № 1138

Лист № 1 Регистрационный № 60746-15 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВ-110*

Трансформаторы тока ТВ-110* (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 110 кВ частоты 50 Гц.

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Трансформаторы встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформаторов заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов служит токопровод ввода выключателя или комплектного распределительного устройства, изолированный на номинальное напряжение 110 кВ относительно трансформаторов тока.

Трансформаторы устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.

Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

Общий вид трансформаторов представлен на рисунке 1.

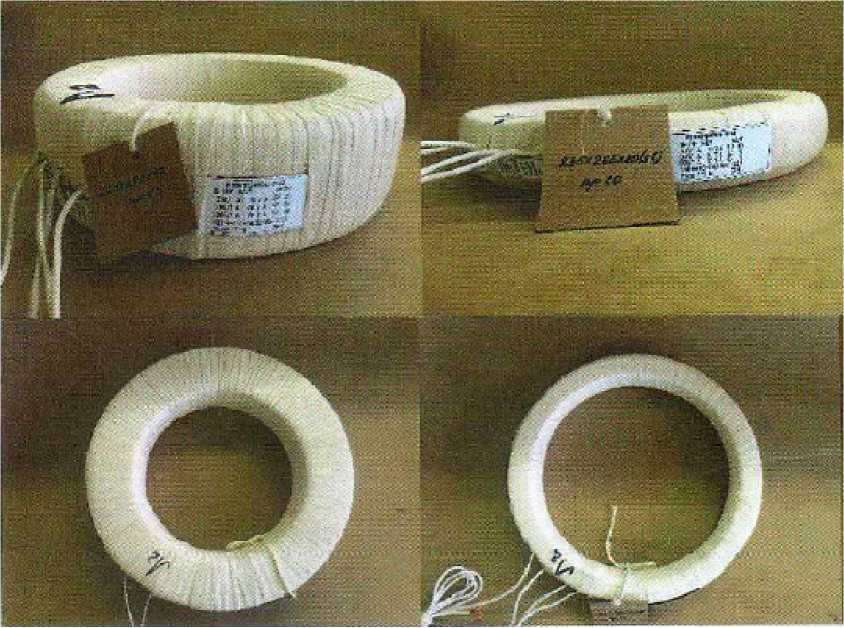

Рисунок 1 - Внешний вид трансформаторов

Место пломбирования предусмотрено в аппарате, для встраивания в который изготовлен трансформатор тока.

Пример записи обозначения трансформатора тока типа ТВ-110*: трансформатора тока (Т), по типу конструкции - встроенного (В), номинального напряжения 110 кВ, классов точности 0,5 и 0,2 вторичных обмоток, номинальным коэффициентом трансформации 1000-2000/1 А, климатического исполнения УХЛ4, номинальной частоты 50 Гц:

• —   для внутрироссийских поставок:

Трансформатор            тока            ТВ-110*-0,5/0,2-1000-2000/1 УХЛ4 50 Гц,

ТУ3414-013-04682485-2000;

• —   для поставок на экспорт:

Трансформатор тока ТВ-110*-0,5/0,2-1000-2000/1 УХЛ4 50 Гц, Экспорт. ТУ3414-013-04682485-2000;

• —   то же, класса точности 10Р:

Трансформатор тока ТВ-110*-10Р-2000/1 УХЛ4 50 Гц, ТУ3414-013-04682485-2000.

Программное обеспечение отсутствует.

Основные метрологические и технические характеристики приведены в таблице 1.

Таблица 1 - Метрологические характеристики трансформаторов

Таблица 2 - Технические характеристики трансформаторов

Знак утверждения типа наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.

Таблица 3 - Комплектность средства измерений

приведены в пункте 8 руководства по эксплуатации 0ЭА.140.006 «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Руководство по эксплуатации».

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 год №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ 3414-013-04682485-2000 «Трансформаторы тока типов ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Технические условия»

Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)

ИНН 7801032688

Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3-7, литер И, офис 1 Телефон: (812) 677-83-83

Факс: (812) 677-83-84

ГЦИ СИ Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии « (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-29

E-mail: uniim@uniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа №30005-11 от 03.08.2011 г.

В части вносимых изменений:

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «11» мая 2022 г. № 1138

Лист № 1 Регистрационный № 78656-20 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Метанометры для горных машин МГМ-1

Метанометры для горных машин МГМ-1 (далее по тексту - метанометры) предназначены для выдачи предупредительной сигнализации и отключения электропитания горной машины или подземной передвижной компрессорной станции (установки) при достижении предельно допускаемого значения объемной доли метана в атмосфере горной выработки.

Принцип действия метанометров - термохимический, основанный на беспламенном сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения. Сенсор питается от стабилизатора тока, широтно-импульсным модулятором. Появление метана приводит к изменению сопротивления рабочего резистора сенсора и разбалансировке мостовой схемы. Напряжение с диагонали моста, пропорциональное концентрации метана в контролируемой среде, поступает в микропроцессор, где измеряется, преобразуется в значение объемной доли метана, которое сравнивается с заданными значениями, и с выхода микропроцессора выдаются сигналы управления соответствующей сигнализацией.

Метанометры состоят из:

• - защитного кожуха, который крепится к корпусу горной машины или подземной передвижной компрессорной станции (установки), и предназначен для размещения в нем переносного блока с целью защиты его от механических повреждений;

• - переносного блока, который, состоит из метанометрического блока и блока питания, соединенных между собой специальным болтом.

Для передачи данных с метанометра в систему аэрогазового контроля (далее по тексту - АГК) в состав МГМ-1Р дополнительно входят:

• - антенна, которая крепится к защитному кожуху или на комбайн и обеспечивает передачу данных о состоянии шахтной атмосферы на приемник ПДМ-1 с помощью ретранслятора РДМ-1.

• - ретранслятор данных метанометра РДМ-1, который служит для приема, усиления и дальнейшей передачи информации от метанометра.

• - приемник данных метанометра ПДМ-1 устанавливается на месте эксплуатации в соответствии с действующей проектной документацией. Приемник ПДМ-1 подключается к системе АГК.

Защитный кожух устанавливается и закрепляется на горной машине или передвижной подземной компрессорной станции (установки) и представляет собой металлический корпус, внутри которого установлен выключатель, содержащий два реле. Выключатель имеет контакты для соединения с переносным блоком и зажимы, к которым подключается кабель, соединяющий метанометр с горной машиной или компрессорной станцией (установкой).

Метанометрический блок состоит из пластмассового корпуса и двух крышек. В корпусе расположена плата и крепятся: сенсор, элементы световой (красный и зеленый индикаторы) и звуковой (звуковой излучатель) сигнализации, кнопка включения метанометра. Все эти элементы закрываются металлической крышкой с соответствующими отверстиями. Для переноски имеется ремень (ручка), который крепится этой же крышкой.

На нижней крышке размещены розетка соединителя, предназначенная для электрического соединения с блоком питания, и винт, закрывающий доступ к кнопке для настройки метанометра.

Блок питания содержит аккумуляторы с резисторами, обеспечивающими искробезопасность, вилку соединителя, предназначенную для электрического соединения с метанометрическим блоком, специальный болт для крепления метанометрического блока.

В нижней части блока питания имеются три контакта, предназначенные для электрического соединения с выключателем защитного кожуха. По этим контактам подаются сигналы для управления реле выключателя.

Метанометры выпускаются в трех модификациях:

• - МГМ-1М - метанометры, предназначенные для установки на комбайны и другие горные машины;

• - МГМ-1.1М - метанометры, предназначенные для установки на передвижные компрессорные станции;

• - МГМ-1Р - метанометры, предназначенные для установки на проходческие и выемочные комбайны с функцией передачи данных в систему АГК.

Метанометры имеют в своем составе энергонезависимую память, в которой ежеминутно сохраняются данные о текущем времени и содержании метана, а также обеспечивают возможность контроля, настройки и передачи данных в компьютер по беспроводной ближней связи.

Общий вид метанометров представлен на рисунке 1.

Общий вид дополнительного оборудования представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 3.

а)

б)

в)

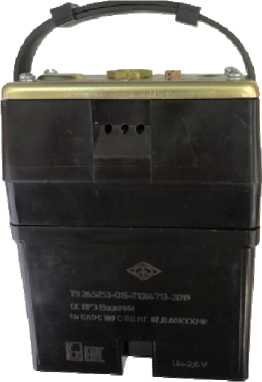

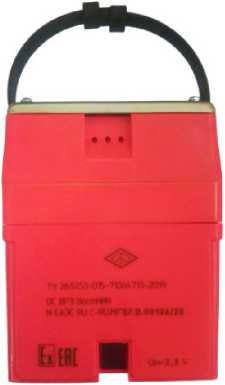

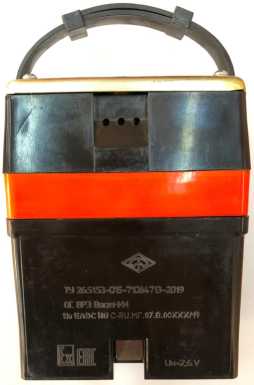

а) - Метанометры МГМ-1М; б) - Метанометры МГМ-1.1М; в) - Метанометры МГМ-1Р

Рисунок 1 - Общий вид метанометров

а) б)

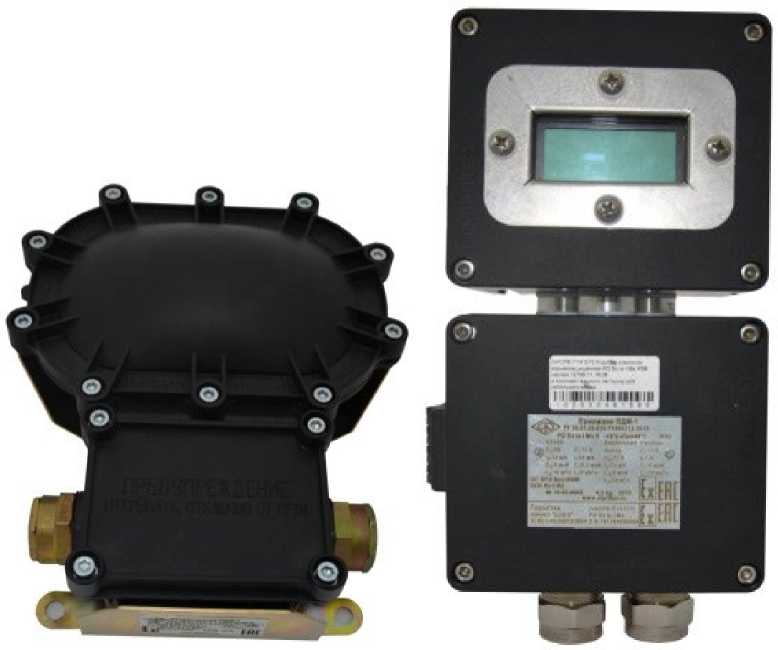

а) - Ретранслятор РДМ-1; б) - Приемник ПДМ-1

Рисунок 2 - Общий вид дополнительного оборудования

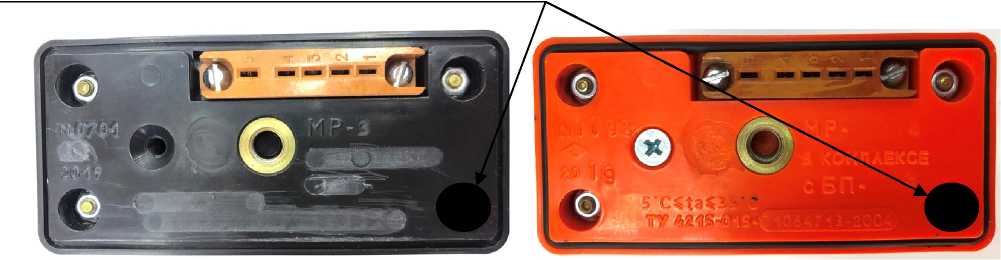

Место пломбирования (нанесения знака поверки)

а)                                                 б)

а) - Метанометры МГМ-1М; б) - Метанометры МГМ-1.1М и МГМ-1Р

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на метанометры гравировкой и в паспорт типографским способом.

Программное обеспечение метанометров (далее по тексту - ПО) по аппаратному обеспечению является встроенным. ПО хранится в памяти микроконтроллера и предназначено для управления работой метанометров, сбора, обработки и передачи измерительной информации, выдачи сигналов управления и управлением работой сигнализации.

ПО устанавливается на предприятии-изготовителе в процессе изготовления.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция метанометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики метанометров нормированы с учетом влияния ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульные листы руководства по эксплуатации и формуляр метанометров типографским способом, и на крышку метанометров гравировкой.

Таблица 4 - Комплектность средства измерений

приведены в разделах 1.3 и 2 руководства по эксплуатации.

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта от 31.12.2020 г. № 2315

ГОСТ 31610.0-2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ТУ 26.51.53-015-71064713-2019 Метанометры для горных машин МГМ-1. Технические условия

Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП»)

ИНН 5506052891

Адрес: 644042, г. Омск, пр. Карла Маркса, д. 18, лит. С1, оф. 300

Телефон: +7 (3812) 39-63-07

Web-сайт: https://etpribor.ru

E-mail: info@etpribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311670
