№662 от 28.03.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 426566
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 662 от 28.03.2023
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «28» марта 2023 г. № 662
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
У станав ливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Г азоанализаторы |
ИКТС-11 |
33556-12 |
Закрытое акционерное общество «Проманалитприбор» (ЗАО «Проманалитприбор») |
Акционерное общество «Проманалитприбор» (АО «Проманалитприбор») |
Акционерное общество «Проманалитприбор» (АО «Проманалитприбор»), Новосибирская обл., г. Бердск | ||
2. |
Весы электронные унифицированного конструктивного ряда |
ВЭУ |
53429-13 |
Открытое акционерное общество «Тулиновский приборостроительный завод «ТВЕС» (ОАО «ТВЕС») |
Акционерное общество «Тулиновский приборостроительный завод «ТВЕС» (АО «ТВЕС») |
АО «ТВЕС», Тамбовская обл. Тамбовский р-н, с. Тулиновка |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» марта 2023 г. № 662
Регистрационный № 53429-13
Лист № 1 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные унифицированного конструктивного ряда ВЭУ
Назначение средства измеренийВесы электронные унифицированного конструктивного ряда ВЭУ (далее - весы) предназначены для статического измерения массы.
Описание средства измеренийКонструктивно весы состоят из грузоприёмного устройства, весоизмерительного прибора с виброчастотным датчиком, цифрового дисплея или терминала управления (сетевого пульта), который может быть закреплен на стойке.
Весы разделяются на четыре основные группы:
-
- весы напольные (ВЭУ-ХС^-Д-У, ВЭУ- ХС-2-(И)-СТ-Д-У, ВЭУ-Х-Х-Д. ВЭУ-Х^-А-Д-У, ВЭУ-X-Z- А-Д);
-
- весы торговые (ВЭУ-XС-Z-(И)-А);
-
- весы фасовочные (ВЭУ-X-Z-A);
-
- весы с печатью этикеток ВЭУ-XС-Z-И-П-СТ.
Условное обозначение весов имеет следующий вид: ВЭУ-ХС-/-И-11-СТ-А-Д-У. где: Х - наибольший предел взвешивания;
[С] - наличие в весах сервисных функций;
Z (Z1/Z2) - значение цены поверочного деления для одно- или многоинтервальных весов соответственно;
[И]- наличие интерфейса связи с 1К (если присутствует);
[1]- наличие встроенного термопринтера для автоматической печати различных типов самоклеющих этикеток;
[СТ] - терминал управления - на стойке;
[А]- автономный источник питания;
[Д] - грузоприемное устройство и терминал управления, выполнены в отдельных корпусах;
[У] - увеличенные размеры грузоприемного устройства (для напольных весов).
1ринцип действия весов основан на преобразовании силы тяжести, приложенной к грузоприёмному устройству, виброчастотным датчиком в частотный электрический сигнал, с последующей его обработкой встроенным микропроцессором. Результаты взвешивания выводятся на цифровой дисплей (терминал управления).
1итание весов осуществляется через адаптер сетевого электрического питания или аккумулятора или батареек.
В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулём (Т.2.7.3)
- устройство уравновешивания тары (Т.2.7.4.1)
- запоминающее устройство (4.4.6)
- устройство установки по уровню (Т.2.7.1)
- многоцелевое использование показывающих устройств (4.4.4) Общий вид весов показан на рисунке 1.
Весы напольные
ВЭУ-ХС-2-Д-У
Весы напольные с терминалом управления на стойке
ВЭУ- ХС-2-(И)-СТ-Д-У
Весы напольные с увеличенной платформой
ВЭУ-Х^-А-Д-У
Весы напольные фасовочные
ВЭУ-X-Z-a
Весы напольные с автономным питанием
ВЭУ-Х^-А-Д
Весы торговые
ВЭУ-ХС^-(И)-А
Весы фасовочные
ВЭУ-Х-Z-A
Весы с печатью этикеток
ВЭУ-ХС^-И-П-СТ

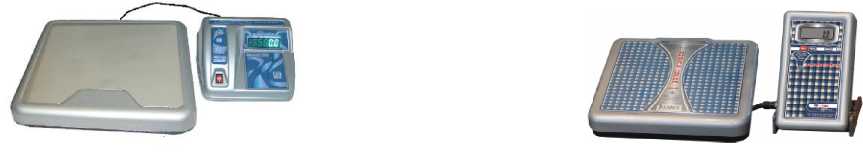

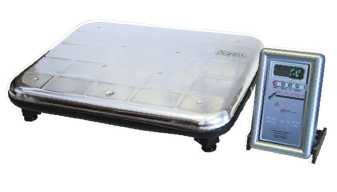

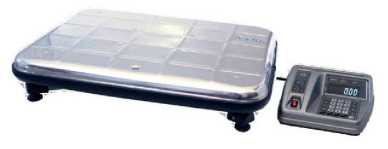

Рисунок 1 - Общий вид весов
Весы напольные выпускаются:
- с питанием от сети и с автономным питанием;
- грузоприемное устройство и терминал управления с односторонним или двухсторонним дисплеем выполнены в отдельных корпусах (терминал управления - на стойке).
Весы напольные с автономным питанием имеют:
- одно цифровое табло индикации;
- суммирование последовательно взвешиваемых масс;
- устройство установки нуля;
- устройство слежения за нулем.
Весы напольные с наличием сервисных функций имеют :
- вычисление стоимости товара по массе и по цене;
- энергонезависимую память на семь значений цен;
- калькулятор;
- устройство установки нуля;
- устройство слежения за нулем.
Весы фасовочные имеют:
- одно цифровое табло индикации;
- суммирование последовательно взвешиваемых масс;
- устройство установки нуля;
- устройство слежения за нулем.
Весы торговые с сервисными функциями имеют:
- энергонезависимую память на сто значений цены;
- режим автоматического определения стоимость товара;
- возможность суммирования цен последовательно взвешиваемых товаров;
- два цифровых табло индикации (для оператора и клиента);
- устройство установки нуля;
- устройство слежения за нулем.
Весы с печатью этикеток имеют следующие функции:
- вычисление стоимости товара по массе и по цене;
- вычисление стоимости штучных товаров по количеству и по цене;
- вычисление суммарной стоимости взвешиваемых и штучных товаров;
- вычисление сдачи;
- запоминание в энергонезависимой памяти информацию о 5000 наименований товаров;
- одно или два цифровых табло индикации (для оператора и клиента);
- устройство установки нуля;
- устройство слежения за нулем;
- печать этикеток заданной формы;
- интерфейс для связи с персональным компьютером.
Все весы выпускаются с люминесцентной или жидкокристаллической индикацией.
Весы торговые и напольные терминалом управления на стойке могут поставляться с интерфейсом RS-232 для стыковки с персональным компьютером.
Программное обеспечениеИдентификационные данные программного обеспечения (ПО) весов приведены в таблице 2.
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программное обеспечение весов ВЭУ-Х-Z-A |
F39.21 |
21 |
3CCA |
CRC 16 |
Программное обеспечение весов ВЭУ-ХС- Z-СИ)- A |
48ВЭУv037 |
v037 |
15FA |
CRC 16 |
Программное обеспечение весов ВЭУ-XC-Z-M-n-CT |
ВШК304.6 |
6 |
4739 |
CRC 16 |
Программное обеспечение весов ВЭУ-ХС^-(И)-СТ-Д-У |
10C01v023 |
v023 |
AB7B |
CRC 16 |
Программное обеспечение весов ВЭУ-XC-Z-Д-У |
10C01v023 |
v023 |
AB7B |
CRC 16 |
Программное обеспечение весов B'JX-X-Z-Д |
10b01v023 |
v023 |
8834 |
CRC 16 |
Программное обеспечение весов ВЭУ-Х^-А-Д |
221188 |
88 |
СА32 |
CRC 16 |
Программное обеспечение весов ВЭУ-Х^-А-Д-У |
221188 |
88 |
СА32 |
CRC 16 |
Программное обеспечение ПО является встроенным и метрологически значимым.
Защита от несанкционированного доступа к ПО обеспечивается защитной пломбой. Для всех модификаций напольных весов пломбируется задняя панель терминала управления, фасовочных - верхний корпус весов, весов торговых и с печатью этикеток - верхний корпус и боковая панель корпуса весов. Места расположения пломб приведены на рисунке 2. Изображение пломбы приведено на рисунке 3.
Номер версии, цифровой индентификатор программного обеспечения (контрольная сумма исполняемого кода) ПО отображается на цифровом дисплее весов.
Изменение ПО через интерфейс пользователя невозможно.
Для переустановки настроек существует пароль, который находится у изготовителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 соответствует уровню «С».
Место пломбировки весов
ВЭУ- ХС-/-(И)-СТ-Д-У
ВЭУ-ХС-/-Д-У
Место пломбировки весов:
ВЭУ-Х-/-А-Д; ВЭУ- Х-/-Д;
ВЭУ- Х-/-А-Д-У
Место пломбировки весов
ВЭУ-ХС-/-(И)-А
Место пломбировки весов
ВЭУ-Х-/-А
Место пломбировки весов
ВЭУ-ХС-/-И-П-СТ

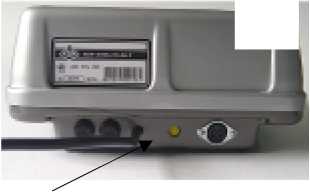

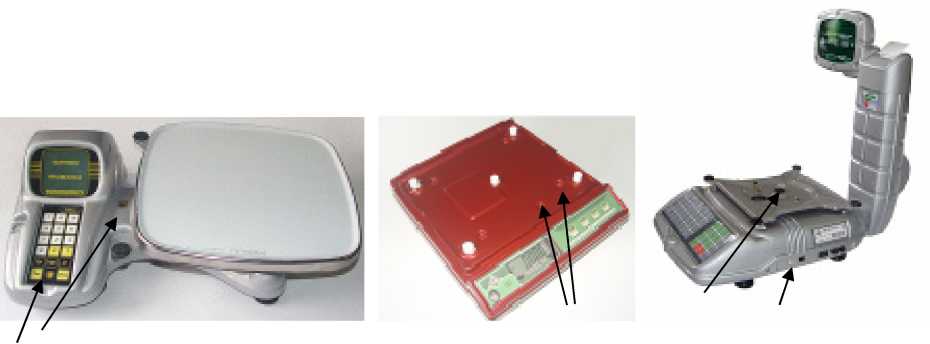

Рисунок 2 - Места расположения защитной пломбы
2
3
3
1

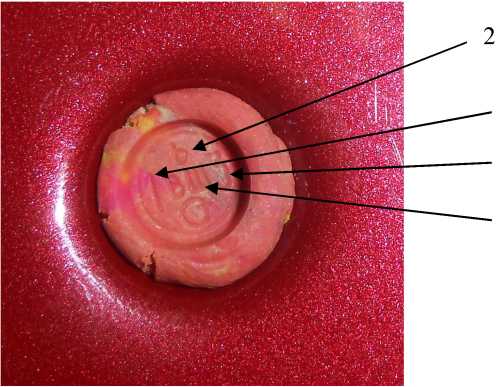

Рисунок 3 - Изображение защитной пломбы.
Защитная пломба представляет собой оттиск клейма где:
-
1 - условный шифр организации, проводившей поверку;
-
2 - индивидуальный знак поверителя;
-
3 - год проведения поверки.
По метрологическим характеристикам весы выпускаются тринадцати модификаций, отличающихся пределами взвешивания и значения нормируемых метрологических характеристик.
Метрологические и технические характеристики весов приведены в таблицах 2 и 3.
Таблица 2
Модификации |
Наименование характеристики | |||||
Максимальная нагрузка в зависимости от модификации, Max (Max1/Max2), кг |
Минима льная нагрузка, Мт, кг |
Действительная цена деления в зависимости от модификации, d (d1/d2), г |
Повероч. деление в зависимости от модификации, e (^/е^), г |
Число повероч. делений в зависимо сти от модификации, n (n1/n2) |
Диапазон урав-нове-шива-ния тары, кг | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ВЭУ-3-0,5/1 |
1/3 |
0,01 |
0,5/1 |
0,5/1 |
2000/3000 |
+0,6 |
ВЭУ-3-1 |
3 |
0,02 |
1 |
1 |
3000 |
+0,6 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ВЭУ-6-1/2 |
3/6 |
0,02 |
1/2 |
1/2 |
3000/3000 |
-2 |
ВЭУ-6-2 |
6 |
0,04 |
2 |
2 |
3000 |
-2 |
ВЭУ-15-2/5 |
6/15 |
0,04 |
2/5 |
2/5 |
3000/3000 |
-2 |
ВЭУ-15-5 |
15 |
0,1 |
5 |
5 |
3000 |
-2 |
ВЭУ-32-5/10 |
15/32 |
0,1 |
5/10 |
5/10 |
3000/3200 |
-3 |
ВЭУ-60-10/20 |
30/60 |
0,2 |
10/20 |
10/20 |
3000/3000 |
-5 |
ВЭУ-60-20 |
60 |
0,4 |
20 |
20 |
3000/3000 |
-5 |
ВЭУ-150- 50/100 |
100/150 |
1,0 |
50/100 |
50/100 |
2000/1500 |
-20 |
ВЭУ-150-100 |
150 |
2,0 |
100 |
100 |
1500 |
-20 |
ВЭУ-200-100 |
200 |
2,0 |
100 |
100 |
2000 |
-20 |
ВЭУ-200- 50/100 |
100/200 |
1,0 |
50/100 |
50/100 |
2000/2000 |
-20 |
Таблица 3
Модификации весов |
Интервалы взвешивания, кг |
Пределы допускаемой абсолютной погрешности при поверке для нагрузки m, г | |
1 |
2 |
3 | |
для m = |
от 0,01 до 0,25 включ. |
± 0,25 | |
ВЭУ-3-0,5/1 |
для m > |
св. 0,25 до 1,0 включ. |
± 0,5 |
для m > |
св. 1,0 до 2,0 включ. |
± 1,0 | |
для m > |
св. 2,0 до 3,0 влюч. |
± 1,5 | |
для m = |
от 0,02 до 0,5 включ. |
± 0,5 | |
ВЭУ-3-1 |
для m > |
св. 0,5 до 2,0 включ. |
± 1,0 |
для m > |
св. 2,0 до 3,0 включ. |
± 1,5 | |
для m = |
от 0,02 до 0,5 включ. |
± 0,5 | |
для m > |
св. 0,5 до 2,0 включ. |
± 1,0 | |
ВЭУ-6-1/2 |
для m > |
св. 2,0 до 3,0 включ. |
± 1,5 |
для m > |
св. 3,0 до 4,0 включ. |
± 2,0 | |
для m > |
св. 4,0 до 6,0 включ. |
± 3,0 |
1 |
2 |
3 | |
для m = |
от 0,04 до 1,0 включ. |
± 1,0 | |
ВЭУ-6-2 |
для m > |
св. 1,0 до 4,0 включ. |
± 2,0 |
для m > |
св. 4,0 до 6,0 включ. |
± 3,0 | |
для m = |
от 0,04 до 1,0 включ. |
± 1,0 | |
для m > |
св. 1,0 до 4,0 включ. |
± 2,0 | |
ВЭУ-15-2/5 |
для m > |
св. 4,0 до 6,0 включ. |
± 3,0 |
для m > |
св. 6,0до 10,0 включ. |
± 5,0 | |
для m > |
св. 10,0 до 15,0 включ. |
± 7,5 | |
для m = |
от 0,1 до 2,5 включ. |
± 2,5 | |
ВЭУ-15-5 |
для m > |
св. 2,5 до 10,0 включ. |
± 5,0 |
для m > |
св. 10,0 до 15,0 включ. |
± 7,5 | |
для m = |
от 0,1 до 2,5 включ. |
± 2,5 | |
для m > |
св. 2,5 до 10,0 включ. |
± 5,0 | |
ВЭУ-32-5/10 |
для m > |
св. 10,0 до 15,0 включ. |
± 7,5 |
для m > |
св. 15,0 до 20,0 включ. |
± 10,0 | |
для m > |
св. 20,0 до 32,0 включ. |
± 15,0 | |
для m = |
от 0,2 до 5,0 включ. |
± 5,0 | |
для m > |
св. 5,0 до 20,0 включ. |
± 10,0 | |
ВЭУ-60-10/20 |
для m > |
св. 20,0 до 30,0 включ. |
± 15,0 |
для m > |
св. 30,0 до 40,0 включ. |
± 20,0 | |
для m > |
св. 40,0 до 60,0 включ. |
± 30,0 | |
для m = |
от 0,4 до 10,0 включ. |
± 10,0 | |
ВЭУ-60-20 |
для m > |
св. 10,0 до 40,0 включ. |
± 20,0 |
для m > |
св. 40,0 до 60,0 включ. |
± 30,0 | |
для m = |
от 1,0 до 25,0 включ. |
± 25,0 | |
ВЭУ-150- 50/100 |
для m > |
св. 25,0 до 100 включ. |
± 50 |
для m > |
св. 100 до 150 включ. |
± 100 | |
ВЭУ-150-100 |
для m = |
от 2,0 до 50 включ. |
± 50 |
для m > |
св. 50 до 150 включ. |
± 100 | |
ВЭУ-200-100 |
для m = |
от 2,0 до 50 включ. |
± 50 |
для m > |
св. 50 до 200 включ. |
± 100 | |
для m = |
от 1,0 до 25,0 включ. |
± 25 | |
ВЭУ-200-50/100 |
для m > |
св. 25,0 до 100 включ. |
± 50 |
для m > |
св.100 до 200 включ. |
± 100 |
Примечание - пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке.
Класс точности по ГОСТ Р 53228-2008 Число значащих цифр индикации: |
средний (III) |
- массы - цены за 1 кг - стоимости Условия эксплуатации весов: |
от 4 до 5 от 5 до 6 от 6 до 7 |
Параметры электрического питания от сети переменного тока: |
от 10 до 40 от 30 до 80 |
|
от 187 до 242 от 49 до 51 |
Параметры электрического питания от источника постоянного
тока (аккумулятор):
- напряжение, В 6 Параметры электрического питания от внутреннего источника питания (батарейки типоразмеров АА, С):
- напряжение, В |
1,5 |
Электромагнитная совместимость по ГОСТ Р 50267.0.2-2005. | |
Габаритные размеры весов, мм: | |
- ВЭУ-ХС-Х-И-И-СТ |
300х500х500 |
- ВЭУ-ХС-/-(И)-А |
420х300х210 |
- ВЭУ-Х-Z-A |
295х315х90 |
- ВЭУ-ХС-Х-Д-У. ВЭУ-Х-2-А-Д-У |
610х480х100 |
- вэу- хс-/-(И)-ст-д-у |
630х480х900 |
- ВЭУ-Х-Х-Д. ВЭУ-Х-Х-А-Д |
300х300х65 |
Габаритные размеры терминала управления тип А, мм: |
230х150х60 |
Габаритные размеры терминала управления тип В, мм: |
190х210х120 |
Масса, кг, не более: | |
- ВЭУ-ХС-Х-И-И-СТ |
9,0 |
- ВЭУ-ХС-Х-(И)-А |
5,0 |
- ВЭУ-Х-Z-A |
3,8 |
- ВЭУ-ХС-Х-Д-У |
13,5 |
- ВЭУ- ХС^-(И)-СТ-Д-У, ВЭУ-Х-Х-А-Д-У |
14,0 |
- ВЭУ-Х-Х-Д. ВЭУ-Х-Х-А-Д |
4,0 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприёмном устройстве и на титульный лист руководства по эксплуатации.
Комплектность средства измеренийВесы в сборе 1 шт.
Терминал управления для весов с индексом «Д» 1 шт.
Руководства по эксплуатации (РЭ) 1 экз.
Кабель интерфейсный для модификаций в обозначении с индексом «И» 1 шт.
Адаптер сетевого электрического питания 1 шт.
Сведения о методиках (методах) измеренийПриведены в документе «Весы электронные унифицированного ряда ВЭУ. Руководство по эксплуатации» раздел 2.2.
Нормативные и технические документы, устанавливающие требования к весам электронным унифицированного конструктивного ряда ВЭУГОСТ Р 53228-2008 «Весы неавтоматического действия». Часть 1. Метрологические и технические требования. Испытания;
ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
ИзготовительАкционерное общество «Тулиновский приборостроительный завод «ТВЕС»
(АО «ТВЕС»)
Юридический адрес: 392511, Тамбовская обл. Тамбовский р-н, с. Тулиновка, ул. Позднякова, д. 3
Тел.: (4752) 61-72-60, факс: (4752) 71-26-05
E-mail: info@tves.com.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологи и испытаний в Липецкой области» (ГЦИ СИ ФБУ «Липецкий ЦСМ»)
Адрес: 398017, г. Липецк, ул. Гришина, д. 9а
тел. (4742) 43-12-82, факс . (474-62) 43-27-47
Уникальный номер записи в реестре аккредитованных лиц № 30085-11.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» марта 2023 г. № 662
Лист № 1 Регистрационный № 33556-12 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ИКТС-11
Назначение средства измерений
Газоанализаторы ИКТС-11 предназначены для измерения объемной доли кислорода в дымовых газах топливосжигающих установок.
Описание средства измерений
Газоанализаторы ИКТС-11 (далее - газоанализаторы) представляют собой стационарные многоблочные приборы непрерывного действия.
Принцип действия газоанализатора - электрохимический, основанный на применении твердоэлектролитного датчика на диоксиде циркония.
Газоанализатор имеет индикаторный канал (пределы допускаемой погрешности не нормированы) объемной доли оксида углерода (диапазон показаний от 0 до 2000 млн-1). Способ отбора пробы:
-
- по измерительному каналу кислорода - принудительный, за счет избыточного давления;
-
- по индикаторному каналу оксида углерода - принудительный, за счет встроенного побудителя расхода.
Газоанализатор выпускается в трех исполнениях:
-
- ИКТС.11 - без индикаторного канала оксида углерода;
-
- ИКТС.11.1 - с индикаторным каналом оксида углерода;
-
- ИКТС.11.М - без индикаторного канала оксида углерода, в исполнении моноблок. Конструктивно газоанализатор состоит из зонда измерительного выносного и блока
измерительного.
Зонд измерительный выпускается в стандартной и высокотемпературной версиях и состоит из измерительной камеры со встроенным датчиком кислорода и погружаемой части зонда.
Блок измерительный выполнен в виде металлического шкафа с дверцей и предназначен для настенного монтажа. В состав блока измерительного входят контроллер, источник питания и пробоотборная линия для индикаторного канала оксида углерода (для исполнения ИКТС.11.1).
Газоанализаторы имеют выходные сигналы:
-
- показания многострочного жидкокристаллического дисплея;
-
- цифровой выход (интерфейс RS 485);
-
- унифицированный аналоговый токовый выходной сигнал от 0 до 20 мА
По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP54 по ГОСТ 14254-96.
Внешний вид газоанализаторов для различных исполнений приведен на рисунках 1 и 2.
Рисунок 1 - Внешний вид газоанализатора ИКТС исполнения ИКТС 11 и ИКТС 11.1.

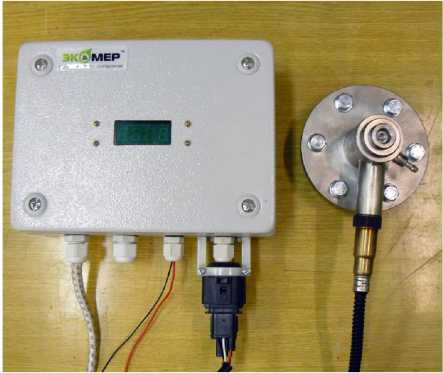

Рисунок 2 - Внешний вид газоанализатора ИКТС исполнения ИКТС 11.М.

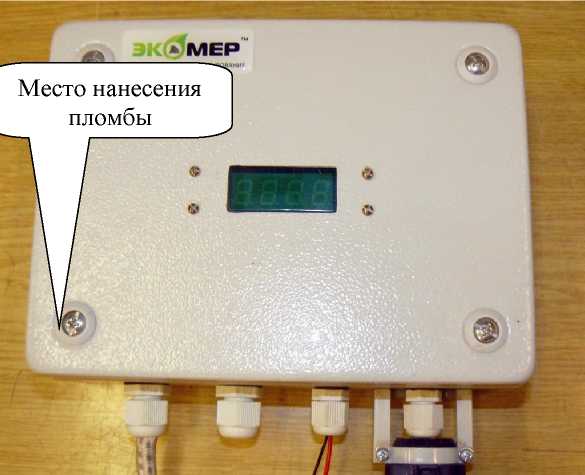

Место нанесения пломбы
Рисунок 3 - Схема пломбирования газоанализатора ИКТС-11 исполнения ИКТС-11.М от несанкционированного доступа.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли кислорода в дымовых газах топливосжигающих установок.
Программное обеспечение газоанализаторов исполнений ИКТС 11 и ИКТС 11.1 идентифицируется путем вывода на дисплей номера версии по запросу пользователя через меню программы.
Программное обеспечение газоанализаторов исполнения ИКТС 11.М идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
Исполняемый код для газоанализатора ИКТС-11.М |
O2_mono.bin |
4_3 |
0329b937b7dd08ec2f3a4a8b321 8de50 |
MD5 |
Исполняемый код для газоанализаторов ИКТС-11 и ИКТС-11.1 |
Oxygen.bin |
6.09 |
01ce12060f8a1848541e897d5c9 4cc24 |
MD5 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений "С" по МИ 3286-2010.
Метрологические и технические характеристики
-
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора приведены в таблице 2.
Таблица 2
Диапазон измерений объемной доли кислорода, % |
Пределы допускаемой основной погрешности | |
абсолютной, % об.д. |
относительной, % | |
от 0 до 5 |
± 0,12 |
- |
свыше 5 до 21 |
- |
± 2,5 |
-
2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности 0,5
-
3) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 0,2
-
7) Электропитание газоанализатора осуществляется однофазным переменным током частотой (50 ± 1) Гц напряжением, В 220*}°
-
8) Габаритные размеры и масса составных частей газоанализатора приведены в таблице 3.
Таблица 3
Наименование устройства |
Габаритные размеры, мм |
Масса, кг | ||
ширина |
высота |
длина | ||
Измерительная камера со встроенным датчиком кислорода* |
110 |
60 |
154 |
2 |
Блок измерительный |
210 |
600 |
380 |
20 |
Блок измерительный (в исполнении моноблок) |
200 |
150 |
80 |
4 |
Примечание: * - без учета массы и габаритных размеров погружаемой части зонда
-
9) Длина погружаемой части пробоотборного зонда, мм, не более 2000
-
10) Средняя наработка на отказ, ч 20 000
-
11) Средний срок службы газоанализаторов (без учета датчика кислорода), лет 6
-
12) Средний срок службы датчика кислорода, лет 2
Условия эксплуатации:
1) Параметры окружающей среды
- диапазон температуры окружающей среды, °С от 5 до 50
- диапазон атмосферного давления, кПа от 94 до 105
мм. рт. ст от 705 до 788
- относительная влажность (при температуре 35°С), % до 80
2) Параметры анализируемой среды
- температура анализируемой среды на входе в пробоотборное устройство, не более:
- зонд в стандартной версии, оС
- зонд в высокотемпературной версии, оС
- относительная влажность анализируемой среды (без конденсации влаги) - до 100%.
- содержание механических примесей, г/м3, не более
- диапазон скорости потока анализируемой среды в газоходе для измерительного канала объемной доли кислорода от 2 до 15 м/с
- расход анализируемой среды для измерительного канала кислорода, л/мин, не менее 2
- диапазон расхода анализируемой среды для индикаторного канала оксида углерода, дм3/мин от 0,2 до 0,3
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на монтажной панели блока измерительного.
Комплектность средства измеренийКомплект поставки газоанализатора приведен в таблице 5.
Таблица 5
Обозначение |
Наименование |
Количество |
Примечание |
ПГРА 170.00.00 |
Газоанализатор ИКТС-11, в том числе: | ||
ПГРА 170.01.00 |
Пробоотборный зонд с измерительной камерой со встроенным датчиком кислорода |
1 | |
ПГРА 170.02.00 |
Блок измерительный |
1 |
По заказу |
ПГРА 170.02.00-03 |
Блок измерительный (в исполнении моноблок) |
1 |
По заказу |
Линия транспортировки пробы |
1 |
Для исполнения ИКТС-11.1 | |
ПГРА 170.01.03.00 |
Врезка в газоход |
1 | |
ПГРА 170.03.00 |
Кабель соединительный: датчик - блок измерительный |
1 | |
ПГРА 170.00.00РЭ |
Руководство по эксплуатации |
1 | |
Методика Поверки |
1 |
Методика измерений приведена в документе ПГРА.170.00.000 РЭ «Газоанализаторы ИКТС-11. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к газоанализаторам ИКТС-11ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ПГРА.170.00.000 ТУ Газоанализаторы ИКТС-11. Технические условия.
ИзготовительАкционерное общество «Проманалитприбор» (АО «Проманалитприбор»)
ИНН 5433132528
Адрес: 633010, Новосибирская обл., г. Бердск, ул. Ленина, д. 89/3 тел./факс: (383-41) 27-978
e-mail: info@ecomer.ru, http://www.promanalyt.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
e-mail: info@vniim.ru, http://www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
28 марта 2023 г.
662
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за собой.
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Е.Р .Лазаренко
>
Сертификат: 646070CB8580659469A85BF6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024
\__________
