№2621 от 05.11.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 126300
О переоформлении свидетельства об утверждении типа средства измерений № 43994 "Датчики нагрузки ДН130" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2621 от 05.11.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 ноября 2019 г.
№ 2621
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 43994 «Датчики нагрузки ДН130» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО Н1111 «Петролайн-А» от 20 мая 2019 г. № 15/35 и от 10 октября 2019 г. № 10/50 приказываю:
-
1. Внести изменения в описание типа на датчики нагрузки ДН130, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32522-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ПЛА140.201,000.000 МП с изменением № 1 «Рекомендация. ГСИ. Датчики нагрузки ДН130. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 15 апреля 2019 г., и распространить действие документа на датчики нагрузки ДН130, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 43 994 «Датчики нагрузки ДН13 0», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 32522-11, в связи с внесением изменений в документ на поверку.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Г Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08,11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «5» ноября 2019 г. № 2621
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики нагрузки ДН130
Назначение средства измеренийДатчики нагрузки ДН130 (далее - датчики) предназначены для измерения механических нагрузок (силы натяжения) на канатах грузоподъемных механизмов в различных отраслях промышленного производства и строительства.
Описание средства измеренийПринцип действия датчиков основан на следующем.
Сила натяжения каната, закрепленного с перегибом между роликами в прорезях и дугообразным ложементом в середине датчика, вызывает в его рабочем теле механические деформации, которые с помощью тензометрического моста преобразуются в пропорциональный этим деформациям электрический сигнал с учетом данных калибровки, внесенной в энергонезависимую память микроконтроллера, размещенного в корпусе датчика. Конечный результат измерений преобразуется в цифровой код и передается по линии связи для визуального отображения измеренной информации или дальнейшего использования в автоматизированных системах управления технологическими процессами. Передача измерительной и управляющей информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.
Датчики состоят из массивного стального корпуса со встроенным тензорезисторным мостом, источника опорного напряжения, микроконтроллера, преобразователя величины измеренного значения натяжения каната из аналогового электрического сигнала в цифровой код для передачи по линии связи или дальнейшего использования в системе автоматизированного управления технологическим процессом.
Датчики нагрузки ДН130 в зависимости от наибольшего предела измерений (НПИ) и диаметра каната имеют следующие модификации (таблица 1).
Таблица 1 - Модификация датчиков в зависимости от наибольшего предела измерений
|
п/п |
Диаметр каната, мм |
НПИ датчиков, кН (тс) |
Обозначение модификации датчиков (указывается на его табличке) |
|
1 |
016 |
50 (5) |
«Трос 016 мм» |
|
2 |
018 |
50 (5) |
«Трос 018 мм» |
|
3 |
016 |
100 (10) |
«Трос 016 мм» |
|
4 |
018 |
100 (10) |
«Трос 018 мм» |
|
5 |
022 |
100 (10) |
«Трос 022 мм» |
|
6 |
022 |
150 (15) |
«Трос 022 мм» |
|
7 |
025 |
150 (15) |
«Трос 025 мм» |
|
8 |
022 |
200 (20) |
«Трос 022 мм» |
|
9 |
025 |
200 (20) |
«Трос 025 мм» |
|
10 |
028 |
250 (25) |
«Трос 028мм» |
|
11 |
032 |
250 (25) |
«Трос 032мм» |
|
12 |
028 |
300 (30) |
«Трос 028 мм» |
|
13 |
032 |
300 (30) |
«Трос 032 мм» |
|
14 |
035 |
350 (35) |
«Трос 035мм» |
|
15 |
038 |
350 (35) |
«Трос 038мм» |
|
16 |
035 |
400 (40) |
«Трос 035 мм» |
|
17 |
038 |
400 (40) |
«Трос 038 мм» |

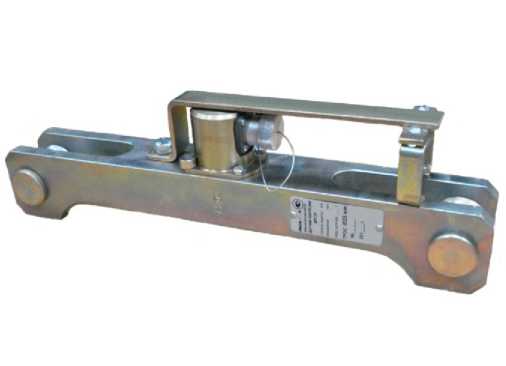

Общий вид датчиков нагрузки ДН130 представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков нагрузки ДН130
Пломбирование датчиков нагрузки ДН130 не предусмотрено.
Программное обеспечениеПрограммное обеспечение датчика является встроенным. Программное обеспечение представляет собой программу микроконтроллера, которая прошивается на стадии производства.
Программное обеспечение микроконтроллера выполняет функции:
-
- оцифровка и первичная обработка данных с тензометрического моста датчика;
-
- передача данных по интерфейсу RS-485 с использованием стандартного протокола MODBUS.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DN 130 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.20 |
|
Цифровой идентификатор ПО |
- |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Метрологические и технические характеристикиПределы измеряемой нагрузки (силы натяжения) на канате в зависимости от модификаций датчиков нагрузки ДН130 представлены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Модификации датчиков в зависимости от диаметра каната |
Наименьший предел измерений (НмПИ) датчиков, кН (тс) |
Наибольший предел измерений (НПИ) датчиков, кН (тс) |
|
«Трос 016 мм», «Трос 018 мм» |
5,0 (0,5) |
50 (5) |
|
«Трос 016 мм», «Трос 018 мм», «Трос 022 мм» |
5,0 (0,5) |
100 (10) |
|
«Трос 022 мм», «Трос 025 мм» |
6,0 (0,6) |
150 (15) |
|
«Трос 022 мм», «Трос 025 мм» |
6,0 (0,6) |
200 (20) |
|
«Трос 028 мм», «Трос 032 мм» |
9,0 (0,9) |
250 (25) |
|
«Трос 028 мм», «Трос 032 мм» |
9,0 (0,9) |
300 (30) |
|
«Трос 035 мм», «Трос 038 мм» |
12 (1,2) |
350 (35) |
|
«Трос 035 мм», «Трос 038 мм» |
12 (1,2) |
400 (40) |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной погрешности к НПИ, % |
±3,0 |
|
Диаметр каната, мм: |
От 16 до 38 |
|
Цена деления выдаваемого в цифровом коде для индикации величины силы натяжения (нагрузки), кН (тс) |
1 (0,1) |
|
Разрядность величин, выдаваемых в цифровом коде по стандартному интерфейсу RS-485, единиц |
4 |
|
Вариация показаний силы натяжения (нагрузки), %, не более |
3 |
|
Порог реагирования датчиков, кН (тс), не более: |
1 (0,1) |
|
Предельно допустимая величина силы натяжения (нагрузки), после снятия которой сохраняются метрологические характеристики датчиков нагрузки к НПИ, % |
120 |
|
Пределы допускаемого изменения значений показаний ненагруженных датчиков после нагружения датчиков в течение 30 мин постоянной нагрузкой, составляющей 100 % от НПИ, не более |
0,5 предела допускаемой приведенной погрешности датчиков |
Таблица 5 — Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Напряжение электрического питания датчиков от внешнего источника постоянного тока, В |
12 |
|
Максимальная потребляемая мощность, Вт, не более |
0,75 |
|
Диапазон рабочих температур, °С: |
от -40 до +50 |
|
Относительная влажность воздуха при + 35 °С, % не более |
98 |
Габаритные размеры датчиков, в зависимости от модификации, представлены в таблице 6.
Таблица 6 - Габаритные размеры датчиков
|
Модификации датчиков в зависимости от диаметра каната |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
|
«Трос 016 мм» |
312 |
70 |
107 |
|
«Трос 018 мм» |
312 |
70 |
107 |
|
«Трос 022 мм» |
420 |
84 |
120 |
|
«Трос 025 мм» |
420 |
84 |
120 |
|
«Трос 028 мм» |
500 |
89 |
124 |
|
«Трос 032 мм» |
500 |
89 |
124 |
|
«Трос 035 мм» |
540 |
101 |
135 |
|
«Трос 038 мм» |
540 |
101 |
135 |
Масса датчиков, в зависимости от модификации, представлена в таблице 7.
Таблица 7 - Масса датчиков
|
Модификации датчиков в зависимости от диаметра каната |
Масса, кг, не более |
|
«Трос 016 мм» |
3,0 |
|
«Трос 018 мм» |
3,0 |
|
«Трос 022 мм» |
7,5 |
|
«Трос 025 мм» |
7,5 |
|
«Трос 028 мм» |
11,0 |
|
«Трос 032 мм» |
11,0 |
|
«Трос 035 мм» |
15,5 |
|
«Трос 038 мм» |
15,5 |
Таблица 8- Основные технические характеристики
Наименование характеристики Значение
По устойчивости и прочности к воздействию синусоидальных вибраций высокой частоты датчики соответствуют исполнению V3 по от 57 до 62
ГОСТ Р 52931-2008, Гц
Наружная оболочка (корпус) датчиков обеспечивает степень защиты по IP54
ГОСТ 14254-2015
Средний срок службы, лет 8
Знак утверждения типананосится на титульный лист эксплуатационной документации и на табличку датчиков нагрузки ДН130, расположенную на его корпусе.
Способ нанесения знака утверждения типа на эксплуатационную документацию -типографский, на табличку датчиков нагрузки ДН130 - фотохимическое печатание
(штемпелевание) или другим способом.
Комплектность средства измеренийТаблица 9 - Комплектность средств измерений
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Датчик нагрузки ДН130 |
- |
1 шт. | |
|
2 |
Кабель связи |
- |
1 шт. |
по заказу |
|
3 |
Паспорт |
ПЛА140.201.000.000 ПС |
1 экз. | |
|
4 |
Руководство по эксплуатации (РЭ) |
ПЛА140.201.000.000 РЭ |
1 экз. | |
|
5 |
Методика поверки |
ПЛА140.201.000.000МП |
1 экз. | |
|
6 |
Блок автономного источника постоянного электрического тока питания датчика |
- |
1 шт. |
по заказу |
|
7 |
Программное обеспечение для ПК |
- |
1 экз. | |
|
8 |
Тара упаковочная |
- |
1 шт. |
осуществляется по документу ПЛА140.201.000.000 МП с изменением №1 «Рекомендация. ГСИ. Датчики нагрузки ДН130. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 15 апреля 2019 года.
Основные средства поверки:
Рабочий эталон единицы силы 3 разряда по ГОСТ 8.640-2014, в диапазоне измерений от 5 до 500 (кН)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы устанавливающие требования к датчикам нагрузки ДН130ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.640-2014 Государственная система обеспечения единства измерений.. Государственная поверочная схема для средств измерения силы
ТУ 4318-002-56347017-2011 Датчики нагрузки ДН130. Технические условия
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «Петролайн-А» (ООО НПП «Петролайн-А»)
ИНН 1650081440
Адрес: Республика Татарстан, Тукаевский район, деревня Малая Шильна, ул. Центральная, д. 1А.
Тел./факс: (8552) 535-535
Е-mail: main@pla.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан»
Адрес: 420029, Россия, РТ, г. Казань, ул. Журналистов, д. 24
Тел./факс: (843) 291-08-33
Е-mail: tatcsm@tatcsm.ru
Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
