№1760 от 30.08.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 476199
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 946 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1760 от 30.08.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
30 августа 2023 г. 1760
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 946 «Об утверждении типов средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 8 приложения к приказу от 12 апреля 2022 г. № 946 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.
Заместитель руководителя
А.М.Кузьмин
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 1BDA70098FBD4FA29944FE6CFD237DB5
Кому выдан: Кузьмин Александр Михайлович
Действителен: с 29.09.2022 до 23.12.2023
\________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» августа 2023 г. № 1760
Лист № 1
Всего листов 5
Регистрационный № 85258-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стандарты частоты FE-5650A
Назначение средства измеренийСтандарты частоты FE-5650A (далее - СЧ) являются квантовыми стандартами частоты рубидиевыми пассивного типа и предназначены для формирования высокостабильных по частоте спектрально чистых синусоидальных сигналов 10 или 5 МГц.
Описание средства измеренийПринцип действия СЧ основан на автоподстройке частоты внутреннего опорного кварцевого генератора к частоте спектральной линии квантового перехода атомов рубидия (стандарты частоты рубидиевые пассивного типа) и формирования высокостабильных сигналов с номинальным значением частоты 10 МГц (по заказу доступны СЧ со значением частоты 5 МГц).
Конструктивно СЧ состоит из СВЧ-резонатора, содержащего рабочую ячейку с атомами Rb87, кварцевого генератора, системы фазовой автоподстройки частоты опорного кварцевого генератора, делителя частоты, формирующего требуемую частоту выходного сигнала СЧ, заключенных в едином моноблоке. На монтажной панели СЧ находятся разъем для подачи питающего напряжения и управления и разъем типа SMA для выходного синусоидального сигнала.
СЧ могут содержать набор дополнительных опций. Информация о дополнительных опциях приведена в руководстве по эксплуатации.
Общий вид СЧ представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

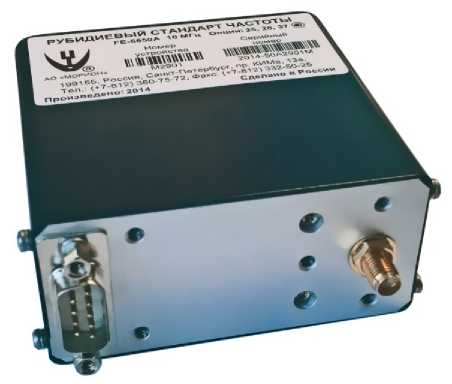

Рисунок 1 - Общий вид СЧ
Место пломбировки
Место нанесения
знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Номер (обозначение опции) | |||||
|
Стандартное исполнение или опция 20 или опция 25 | |||||
|
3 |
Стандартное исполнение |
28 |
29 |
31 31А | |
|
Номинальное значение частоты выходного сигнала, Гц |
5Л06 |
1-107 | |||
|
Среднее квадратическое значение напряжения выходного сигнала на нагрузке 50 Ом, В (дБм) |
от 0,5 до 2,3 (от 7 до 20) | ||||
|
Пределы допускаемой относительной погрешности по частоте при нормальных условиях эксплуатации |
±2,0 •IO-9 |
±5Д10-10 |
±2,0 •IO-10 |
±2Д10-9 | |
|
Пределы допускаемой дополнительной температурной нестабильности частоты при изменении температуры окружающей среды в диапазоне рабочих температур |
± 3Д10-10 | ||||
Продолжение таблицы 1
|
Наименование характеристики |
Значение | |||||
|
Номер (обозначение опции) | ||||||
|
Стандартное исполнение или опция 20 или опция 25 | ||||||
|
3 |
Стандартное исполнение |
28 |
29 |
31 |
31А | |
|
Предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты при интервале времени измерений Тизм: 1 с |
1,440-11 |
8,040-12 |
5,040-12 | |||
|
10 с |
5,040-12 |
3,040-12 |
2,040-12 | |||
|
100 с |
2,040-12 |
1,040-12 |
6,040-13 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Рабочие условия эксплуатации, температура окружающего воздуха, °С |
Номер (обозначение опции) | ||||||||||
|
40 |
39 |
38 |
37 |
36 |
Стандартное исполнение |
41 |
42 |
43 |
44 | ||
|
от -55 |
от -40 |
от -30 |
от -20 |
от -10 |
от до -5 +50 |
до +55 |
до +60 |
до +65 |
до +71 | ||
|
Параметры электропитания (напряжение постоянного тока), В:
|
стандартное исполнение |
опция 20 |
опция 25 | ||||||||
|
от 4,9 до 5,1 от 15 до 18 |
от 15 до 18 |
от 22 до 32 | |||||||||
|
Потребляемая мощность, Вт, не более: во время включения при номинальных значениях напряжений источников питания, при температуре 25 °С:
в установившемся режиме при номинальных значениях напряжений источников питания, при температуре 25 °С:
|
34 2 |
36 |
40 | ||||||||
|
10 2 |
14 |
20 | |||||||||
|
Габаритные размеры, мм, не более: длина ширина высота |
89 80 39 | ||||||||||
|
Масса, кг, не более: |
0,5 | ||||||||||
наносится типографским способом на титульный лист руководства по эксплуатации, паспорт, спецификацию и на информационную наклейку.
Лист № 4 Всего листов 5 Комплектность средства измерений
Таблица 3 - Комплектность СЧ
|
Наименование |
Обозначение |
Количество |
|
Стандарт частоты |
FE-5650A |
1 шт. |
|
Спецификация |
- |
1 шт. |
|
Паспорт |
ГЖКД.468753.001 ПС |
1 экз.* |
|
Руководство по эксплуатации |
ГЖКД.468753.001 РЭ |
1 экз.* |
|
* Документы представляются по требованию заказчика. Электронный вид руководства по эксплуатации доступен в сети Интернет на сайте https://morion.com.ru/. | ||
приведены в документе «Стандарт частоты FE-5650A. Руководство по эксплуатации. ГЖКД.468753.001 РЭ», раздел 2.2 «Использование стандарта частоты».
Нормативные и технические документы, устанавливающие требования к стандартам частоты FE-5650AПриказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия ТУ ГЖКД.468753.001. «Стандарт частоты FE-5650A».
ИзготовительАкционерное общество «Морион» (АО «Морион»)
ИНН 7801016421
Адрес: 199155, г. Санкт-Петербург, пр-кт КИМа, д. 13А
Телефон +7 (812) 350-75-72
Факс +7 (812) 350-72-90
Web-сайт: www.morion.com.ru
E-mail: morion@morion.com.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
