МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

30 октября 2025 г.                                                                              2344

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 июня 2025 г. № 1246 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в пункт 2 приложения к приказу от 24 июня 2025 г. № 1246 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________-__________________/

Регистрационный № 80547-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Динамометры электронные универсальные МЕГЕОН-К (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.

Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

• - установление нулевых показаний;

• - индикацию пиковых значений приложенной нагрузки.

Электронный блок имеет интерфейс mini USB для подключения динамометра к персональному компьютеру.

Модификации динамометров отличаются пределами допускаемой погрешности, наибольшими пределами измерений, габаритными размерами упругих элементов.

Динамометры имеют обозначение МЕГЕОН 53ХХХК,

где: ХХХ - наибольший предел измерений (НПИ), кН.

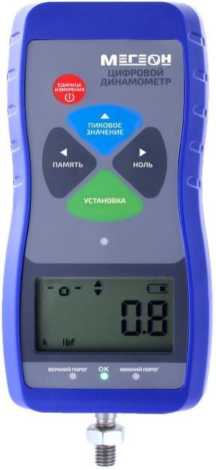

Рисунок 1 — Общий вид динамометра

а) нагрузка до 50 кН

б) нагрузка 100, 200 кН

в) нагрузка 300, 500, 1000 кН

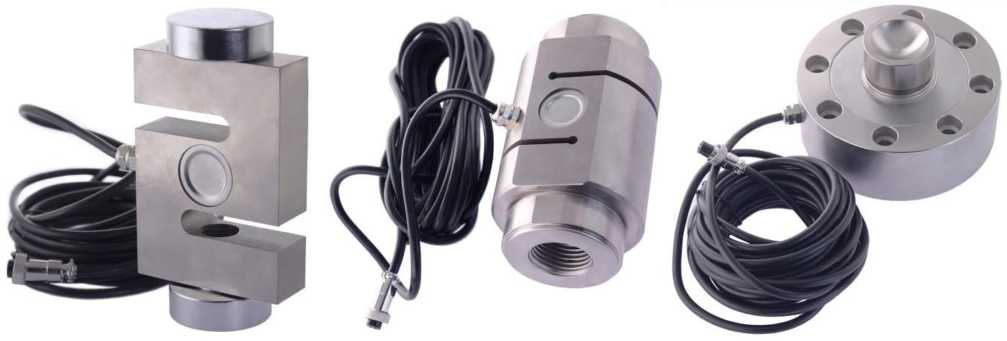

Рисунок 2 - Общий вид упругих элементов

Место

пломбирования

____________________________I

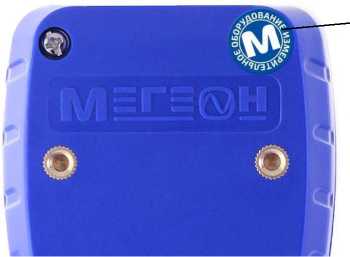

Р и с уно к 3 - Схема пломбирования от несанкционированного доступа

Маркировка динамометра выполнена в виде наклейки, закрепленной на задней панели корпуса динамометра, на которой нанесено:

- условное обозначение динамометра;

- верхний предел измерений;

- дискретность отсчета;

- заводской номер динамометра;

- номер версии программного обеспечения;

- знак утверждения типа.

В динамометрах используется встроенное в электронный блок программное обеспечение (далее — ПО). ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации.

Номер версии ПО указан на маркировке динамометра.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «средний». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 — Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 — Метрологические характеристики

Таблица 3 — Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на задней панели электронного блока, фотохимическим способом.

Таблица 5 - Комплектность средства измерений

приведены в эксплуатационном документе.

Приказ Росстандарта от 22 октября 2019  № 2498 «Об утверждении

Государственной поверочной схемы для средств измерений силы»

Техническая документация изготовителя

Компания «Yueqing Handpi Instruments Co., Ltd», Китай

Адрес: № 338, Jianshe West Road, Yueqing, Zhejiang, China, 325600

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
