№1242 от 23.05.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 326816
Приказ о внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1242 от 23.05.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
23 мая 2022 г.
Кг
1242
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их
метрологические характеристики, согласно приложению к настоящему приказу, измерений,
-
2. Утвердить измененные описания прилагаемые к настоящему приказу.
-
3. Распространить действие методик установленных согласно приложению
типов средств
поверки средств к настоящему
измерений, приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Фе^ВИЦИИ ОТ 28 ШИ'УСТЙ 2020 Г. № 2900Х
Подлинник электронного документа, подписанного ЭП,
за собой.
-
5. Контроль за испол {ениемнйаеФоящдаоойвикааасоаеФавляю
Федеральное агентство по техническому регулированию и
метрологии.
Заместитель Руководителя
Сертификат; 029D109BMOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «23» мая 2022 г. № 1242
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Счетчики ультразвуковые |
ALTOSONIC VR (мод. ALTOSONIC VMR) |
2086111001 |
27615-09 |
МП 27615-09 с изменением №1 |
МП 208-0092022 |
19.01. 2022 |
Общество с ограниченной ответственностью «КРОНЕ Инжиниринг» (ООО «КРОНЕ Инжиниринг»), пос. Верхняя Подстепновка, Самарская обл. |
ФГБУ «ВНИИМС», г. Москва | |||
|
2. |
Измерители комбинированные |
Testo Saveris 0560 |
Электронный блок Testo Saveris 0560 1020 зав. № 62860846 в комплекте со съемным зондом 0612 1012 № 20925893; |
83676-21 |
Testo SE & Co. KGaA, Германия |
РТ-МП-1095- 442-2021 |
РТ-МП-1095-442-2021 с изменением № 1 |
17.02. 2022 |
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»), г. Москва |
ФБУ «Ростест-Москва», г. Москва |
|
электронный блок Testo Saveris 0560 1020 зав. № 628256754 в комплекте со съемным зондом 0440 1328 зав. № 20852394 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» мая 2022 г. № 1242
Лист № 1 Регистрационный № 27615-09 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Назначение средства измеренийСчетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR), далее - счётчики, предназначены для измерений объема и массы жидкостей.
Описание средства измеренийПринцип работы счётчика основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости (расходу) потока жидкости в трубопроводе.
Счетчик ALTOSONIC VR используется для измерения объема, счетчик ALTOSONIC VMR - для измерения объема и/или массы.
В состав счетчика входят:
-
- первичный преобразователь UFS 500 F-EEx;
-
- промежуточный преобразователь UFC 500 F-EEx или преобразователь сигналов UFC 5, помещенные в защитную коробку;
-
- индустриальный компьютер UPC 500 Р (или компьютерная стойка);
-
- программное обеспечение KROHNE;
-
- блок ввода/вывода;
-
- индивидуальные прямолинейные участки трубопровода на входе и выходе первичного преобразователя.
Счетчики могут использоваться совместно с преобразователями температуры, давления и плотности.
Конструктивно счетчик выполнен в виде отдельных составных частей.
Первичный преобразователь состоит из присоединительных фланцев, входного конфузора, цилиндрического измерительного участка с десятью ультразвуковыми датчиками, образующими пять акустических каналов, и выходного диффузора, а также входного и выходного прямолинейных участков.
Входной прямолинейный участок трубопровода первичного преобразователя имеет струевыпрямитель. Выходной прямолинейный участок при установке преобразователей температуры и давления может иметь присоединительные штуцеры.
При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений в компьютере или, в случае применения преобразователя сигналов UFC 5, непосредственно в преобразователе сигналов определяются значения скоростей в каждом из пяти акустических каналов и средняя скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По средней скорости потока компьютер или преобразователь сигналов UFC 5 вычисляет расход и объем измеряемой среды.
При измерении массы счетчик преобразует электрические сигналы от плотномера, преобразователей температуры и давления в цифровой код. Преобразование сигналов может производиться в блоке ввода/вывода, который может быть выполнен как в одном блоке с компьютером, так и отдельно, или в компьютерной стойке. По измеренным значениям плотности, температур, давлений и объема в компьютере или компьютерной стойке вычисляется значение массы.
Измеренные и вычисленные значения могут преобразовываться в токовый (4-20 мА) и частотно-импульсный сигналы, а также передаваться по RS485 (RS232) и выводится на показывающее устройство (дисплей) компьютера, или показывающее устройство (дисплей) компьютерной стойки, или дисплей персонального компьютера (далее - ПК), подключенного к преобразователю сигналов UFC 5.
На показывающем устройстве (дисплее) компьютера или компьютерной стойки индуцируется следующая информация:
-
- значения объема и объёмного расхода в прямом и обратном направлении потока (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);
-
- значения температуры и давления жидкости (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);
-
- значения массы и массового расхода (только ALTOSONIC VMR);
-
- значение объема нефти и нефтепродуктов, приведенного к стандартным условиям (температура t = 20 °С или 15°С, давление Ризб = 0 МПа или Рабс = 0,101325 МПа);
-
- профиль измеряемого потока в графической форме в реальном масштабе времени (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);
-
- значения скоростей прохождения ультразвуковых импульсов в акустических каналах первичного преобразователя (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);
-
- интенсивность закрутки потока (свёрла) (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);
-
- диагностические сообщения о работе счетчика (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5).
Место нанесения маркировочной таблички

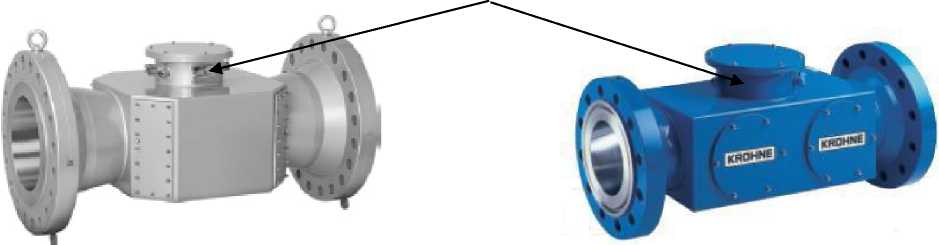

Рисунок 1- Внешний вид первичного преобразователя UFS 500 F-EEx
Место нанесения
К'ДП1*И|

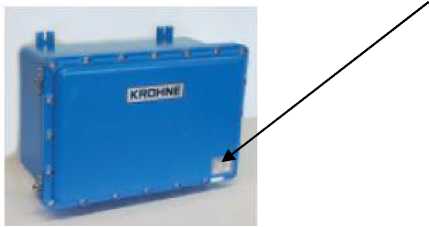

Рисунок 2 - Внешний вид промежуточного преобразователя UFC 500 F-EEx или UFC 5 в защитной коробке
маркировочной таблички

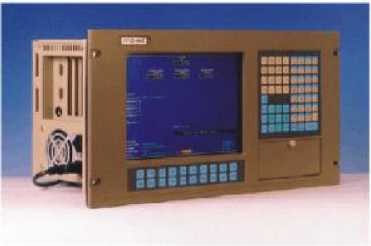

Рисунок 3 - Внешний вид индустриального компьютера UPC 500 P
Заводские номера, входящих в состав компонентов, в виде цифрового обозначения наносятся методом гравировки в числовом формате на маркировочные таблички, расположенные на откидной крышке промежуточного преобразователя UFC 500 F-EEx или UFC 5 в защитной коробке и стойке клеммной коробки первичного преобразователя.
Нанесение знака поверки на счетчики не предусмотрено.

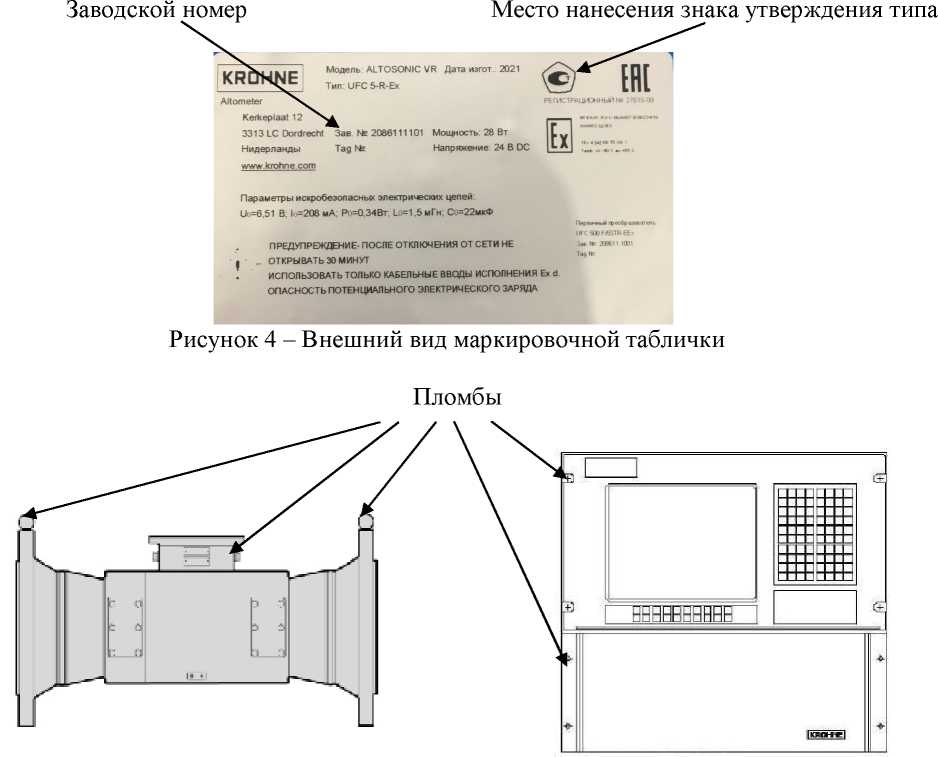

Схема пломбирования от несанкционированного доступа приведена на рисунках 5,6. Знак утверждения типа наносится в правом верхнем углу маркировочной таблички.
Рисунок 6 - Схема пломбировки индустриального компьютера UPC 500 P
Рисунок 5 - Схема пломбировки первичного преобразователя UFS 500 F-EEx
Программное обеспечениеПрограммное обеспечение счетчиков предназначено для обработки измерительной информации, поступающей от первичного преобразователя счетчика, а также первичных преобразователей плотности, температуры, давления, вычисления расхода и количества жидкости, прошедшей через счетчик, индикации результатов измерений и вычислений, вычислений поправочного коэффициента поверяемого/калибруемого счетчика, настройки параметров работы счетчика, формирования диагностических сообщений о работе счетчика, формирования выходных сигналов, передачи результатов измерений и вычислений, а также информации о состоянии счетчика по RS485 (RS232) по протоколу Modbus.
Для защиты от несанкционированного доступа к параметрам настройки может применяться пароль. Для программного обеспечения и данных, влияющих на метрологические характеристики счетчика, рассчитываются контрольные суммы, которые отображаются на показывающем устройстве счетчика. В случае применения преобразователя сигналов UFC 5, контрольная сумма выводится на дисплей ПК, подключенного к преобразователю сигналов.
Идентификация ПО счетчика проводится с помощью номера версии ПО, отображаемого на его показывающем устройстве или, в случае применения преобразователя сигналов UFC 5, на дисплее ПК, подключенного к преобразователю сигналов:
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО счетчика.
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
KROHNE AVR |
MCD tool (KAFKA) или AS5 MCD.exe |
|
Номер версии (идентификационный номер) ПО |
03.00.ХХ.ХХ |
03.1.6.X |
|
Цифровой идентификатор ПО |
Указывается в паспорте | |
|
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | ||
Защита метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||||||
|
Условный диаметр, мм (дюйм) |
100 (4") |
150 (6") |
200 (8") |
250 (Ю") |
300 (12") |
350 (14") |
400 (16") |
450 (18") |
500 (20") |
600 (24") |
700 (28") |
800 (32") | |
|
Наибольший расход, м3/ч |
280 |
600 |
1200 |
1800 |
2500 |
3500 |
4500 (5000*) |
5700 |
7100 |
10000 |
13800 |
18000 | |
|
Наименьший расход в зависи-мости от кратности диапазона измерений, м3/ч |
2:1 |
140 |
300 |
600 |
900 |
1250 |
1750 |
2250 |
2850 |
3550 |
5000 |
6900 |
9000 |
|
10:1 |
28 |
60 |
120 |
180 |
250 |
350 |
450 |
570 |
710 |
1000 |
1380 |
1800 | |
|
20:1 |
14 |
30 |
60 |
90 |
125 |
175 |
225 |
285 |
355 |
500 |
690 |
900 | |
|
Цена деления шкалы индикации объёма, м3 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 | |
|
Пределы допускаемой относительной погрешности, в зависимости от кратности диапазона расходов 0,5Qmax< Q < Qmax (0,05 Qmax< Q < Qmax по заказу), %:
|
±0,07 ±0,1 | ||||||||||||
Примечание: ) - по заказу
Таблица 3 - Технические характеристики (масса и длина первичного преобразователя)
|
Наименование характеристики |
Значение | |||||||||||
|
Условный диаметр, мм (дюйм) |
100 (4") |
150 (6") |
200 (8") |
250 (Ю") |
300 (12") |
350 (14") |
400 (16") |
450 (18") |
500 (20") |
600 (24") |
700 (28") |
800 (32") |
|
Масса первичного преобразователя (для фланцев 150 lb), кг |
80 |
110 |
160 |
240 |
320 |
460 |
600 |
860 |
1000 |
1100 |
1400 |
1800 |
|
Монтажная длина первичного преобразователя, мм |
500 (550*) |
600 (650*) |
900 (950*) |
1000 (1100*) |
1100 |
1200 |
1300 |
1400 |
1500 |
1800 |
1900 |
2200 |
|
Примечание: *1 - для фланцев 600 lb | ||||||||||||
Таблица 4 - Основные технические характеристики
|
Наименование параметра |
Величина параметра |
|
Измеряемая среда |
Жидкость (нефть, нефтепродукты, сжиженные газы, бензин, керосин, дизельное топливо, широкая фракция легких углеводородов, нестабильный газовый конденсат и т.д.) |
|
Температура измеряемой среды, °C |
от -20 (-50**) до +120 (до +110 для ALTOSONIC VMR) |
|
Вязкость измеряемой среды, сСт |
от 0,1 до 400 |
|
Плотность измеряемой среды, кг/м3 |
от 300 до 1100 |
|
Давление в трубопроводе, не более, МПа |
1,6(16**) |
|
Температура окружающего воздуха, °C
|
от -55 до +55 от -55 до +55 от +5 до +55 |
|
Класс защиты
|
не ниже IP66 не ниже IP65 не ниже IP 5 7 |
Продолжение таблицы 4
|
Наименование параметра |
Величина параметра |
|
Взрывозащищенность
|
1Ех ib ПВ Тб...ТЗ (1 Ex d ПВ Тб) lExd[ib] ПВ Т5 1Ех d [ia] ПВ Т5 Gb X 1Ех d [ia] ПВ+Н2 Т5 Gb X |
|
Габаритные размеры, не более, мм:
|
610x465x293 490x440x350 (2330x600x610) |
|
Масса, не более, кг
|
75 20 (208) |
|
Номинальное напряжение питания в зависимости от исполнения, В:
|
230; 110; 24 переменный ток (частота 47.. .63 Гц), 24 (постоянный ток) от 20,4 до 26,4 (постоянный ток) от 100 до 240 (переменного тока (50/60 Гц)) |
|
Потребляемая мощность, не более:
|
200 120 (700) 28 (стандартное исполнение) 175 (с подогревающими элементами) 35 |
|
Длина входного прямого участка (при наличии струевыпрямителя), не менее |
20 Ду (10 Ду) |
|
Длина выходного прямого участка (в том числе до места монтажа преобразователей температуры), не менее |
5 Ду (3 Ду) |
|
Максимальная длина кабеля между первичным и промежуточным преобразователем, не более, |
10 |
|
Примечание: **) - по заказу | |
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 5
|
Наименование |
Кол-во |
|
Счетчик ультразвуковой ALTOSONIC VR (мод. ALTOSONIC VMR) |
1 |
|
Руководство по эксплуатации «Счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR). Руководство по эксплуатации»1 |
1 |
|
Паспорт «Счетчик ультразвуковой ALTOSONIC VR (мод. ALTOSONIC VMR)»1 |
1 |
|
1 Допускается комплектовать на бумажном или электронном носителе | |
приведены в разделе 3 документа «Счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR). Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 8.587-2019 «Масса нефти и нефтепродуктов. Методики (методы) измерений» МОЗМ МР № 117-1 «Измерительные системы для жидкостей кроме воды» Техническая документация фирмы «KROHNE ALTOMETER», Нидерланды
ИзготовительФирма «KROHNE ALTOMETER», Нидерланды
Адрес: Kerkeplaat 12, 3313 LC Dordrecht Postbus 110, 3300 AC Dordrecht
The Netherlands.
Факс: 31(0)786306390
Тел: 31(0)786306300
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» мая 2022 г. № 1242
Лист № 1 Регистрационный № 83676-21 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители комбинированные Testo Saveris 0560
Назначение средства измеренийИзмерители комбинированные Testo Saveris 0560 предназначены для измерений температуры и массовой доли полярных веществ в жирах и маслах.
Описание средства измеренийИзмерители комбинированные Testo Saveris 0560 состоят из электронного блока Testo Saveris 0560 1020 и подключаемых съемных зондов. Электронный блок выполнен в пластмассовом корпусе. На лицевой стороне электронного блока располагается жидкокристаллический дисплей и две кнопки для управления, в верхней части расположен разъем для подключения внешних зондов, на тыльной стороне имеется ниша для установки элементов питания, закрывающаяся крышкой.

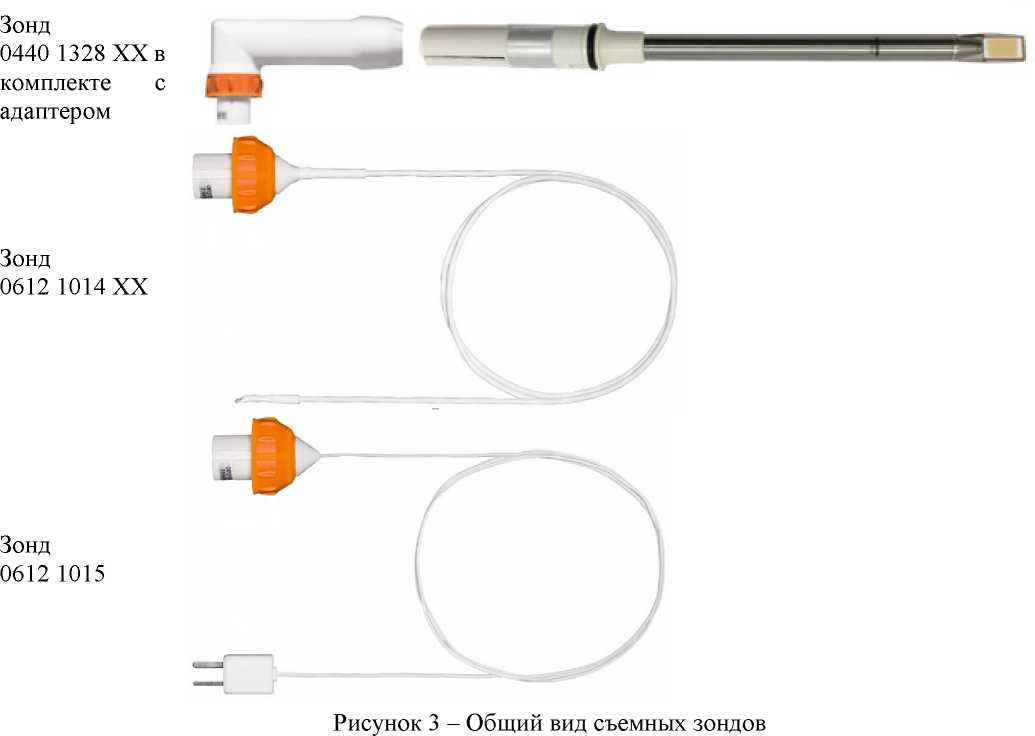

Измерители комбинированные Testo Saveris 0560 могут комплектоваться несколькими съемными зондами:
-

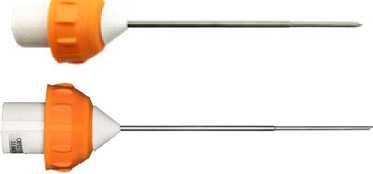

- зонды 0612 1010 ХХ и 0612 1011 ХХ - погружные проникающие зонды, предназначенные для измерений температуры сыпучих материалов и жидкостей, имеют жесткий металлический стержень для погружения в измеряемую среду, внутри которого на конце расположен чувствительный элемент. Зонды отличаются длиной и диаметром погружной части. Литеры «ХХ» (при наличии) обозначают специальное конструктивное исполнение, не влияющее на метрологические характеристики, и заменяются цифровым обозначением при производстве (здесь и далее в обозначениях зондов);
-
- зонды 0612 1012 ХХ и 0440 1328 ХХ предназначены для измерений температуры и массовой доли полярных веществ в жирах и маслах погружным методом, имеют жесткий металлический стержень для погружения в измеряемую среду, на конце которого расположен чувствительный элемент в виде пластины. Зонд 0440 1328 ХХ подключается к электронному блоку через адаптер, который не влияет на метрологические характеристики;
-
- зонды 0612 1013 ХХ и SPEC 1013 - поверхностные зонды, предназначены для измерений температуры поверхности твердых материалов. На конце зондов расположена измерительная головка с подпружиненным чувствительным элементом. Зонды отличаются метрологическими характеристиками;
-
- зонд 0612 1014 ХХ - воздушный зонд, предназначенный для измерений температуры воздуха, представляет собой кабель, на конце которого расположен чувствительный элемент;
-
- зонд 0612 1015 предназначен для подключения к аппаратам, имеющим специальный выход, для отсчета результатов измерений с встроенных в них преобразователей термоэлектрических типа К по ГОСТ 8.585-2001, и представляет собой удлиняющий термоэлектрический кабель типа К по ГОСТ 8.585-2001.
Принцип действия измерителей комбинированных Testo Saveris 0560 при измерении температуры основан на преобразовании с помощью чувствительного элемента, расположенного в съемном зонде (кроме съемного зонда с артикулом 0612 1015), измеряемого значения температуры в эквивалентный электрический сигнал, который поступает на электронный блок и преобразуется в форму, удобную для отображения результатов измерений.
Принцип действия измерителей комбинированных Testo Saveris 0560 при измерении массовой доли полярных веществ основан на изменении диэлектрической проницаемости жира или масла. Для измерений используется пластинчатый конденсатор, емкость которого изменяется в зависимости от содержания полярных веществ. Изменение емкости конденсатора преобразуется в электрический сигнал, и значение содержания массовой доли полярных веществ в процентах (total polar materials - TPM) выводится на дисплей измерителя.
Нанесение знака поверки на измерители комбинированные Testo Saveris 0560 не предусмотрено. Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое или буквенно-цифровое обозначение.
Общий вид измерителей комбинированных Testo Saveris 0560 представлен на рисунках
с 1 по 3.
Зонд
0612 1012 XX
Рисунок 1 - Общий вид электронного блока Testo Saveris 0560 1020
Зонд
0612 1010 XX
Зонд
0612 1011 XX
Зонды 0612 1013 ХХ,
SPEC 1013
Рисунок 2 - Общий вид съемных зондов
Пломбирование измерителей комбинированных Testo Saveris 0560 не предусмотрено.
Программное обеспечениеВнутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым, устанавливается при изготовлении измерителей комбинированных Testo Saveris 0560. Пользователь не имеет возможности считывания и модификации ПО.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.х.х* |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
недоступно пользователю |
|
* В номере версии ПО: первое число - метрологически значимая часть; остальная часть метрологически незначима и может иметь разную структуру | |
Метрологические и основные технические характеристики измерителей комбинированных Testo Saveris 0560 приведены в таблицах с 2 по 4.
Таблица 2 - Метрологические характеристики в режиме измерений температуры
|
Артикул съемного зонда |
Диапазон измерений температуры1, °С |
Пределы допускаемой абсолютной погрешности измерений температуры, °С, в поддиапазоне измерений, °С | |
|
0612 1010 XX 0612 1011 XX |
от -30 до +250 |
от -30 до +70 включ. св. +70 до +250 |
±0,5 ±(0,3+0,0074) |
|
0612 1012 XX 0440 1328 XX |
от +40 до +200 |
от +40 до +200 |
±1,5 |
|
0612 1013 XX |
от -20 до +260 |
от -20 до +70 включ. св. +70 до +260 |
±1,8 ±(1,5+0,02-t) |
|
SPEC 1013 |
от -20 до +260 |
от -20 до +260 |
±(5,5+0,055-|t|) |
|
0612 1014 XX |
от -20 до +200 |
от -20 до +70 включ. св. +70 до +200 |
±0,8 ±(0,8+0,005-t) |
|
0612 1015 |
от -20 до +300 |
от -20 до +300 |
±(0,3+0,005-|t|) |
|
1 Указан максимально возможный диапазон измерений подключаемых зондов Примечание - t - значение измеренной величины, °С | |||
Таблица 3 - Метрологические характеристики в режиме измерений массовой доли полярных веществ в жирах и маслах
|
Артикул съемного зонда |
Диапазон показаний массовой доли полярных веществ, % |
Диапазон измерений массовой доли полярных веществ, % |
Пределы допускаемой абсолютной погрешности измерений массовой доли полярных веществ, в диапазоне измерений, % |
|
0612 1012 XX 0440 1328 XX |
от 0 до 40 |
от 0 до 25 |
±4 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации
|
от -20 до +50 от 0 до 90 |
|
Электропитание (тип элементов питания) |
4хАА |
на корпус электронного блока измерителей комбинированных Testo Saveris 0560 с помощью отдельной наклейки или на информационную этикетку, наклеенную на тыльную сторону электронного блока, и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Измеритель комбинированный |
Testo Saveris 0560 1020 |
1 шт. |
- |
|
Съемные зонды |
артикул в соответствии с таблицей 2 |
в соответствии с заказом |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
в электронном виде |
приведены в п. 9.2.3 «Дополнительная информация по проведению измерений» в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
Техническая документация изготовителя Testo SE &Co. KGaA, Германия
ИзготовительTesto SE & Co. KGaA, Германия
Производственные площадки:
Testo SE & Co. KGaA, Германия
Адрес: Celsiusstrasse 2, 79822 Titisee-Neustadt
Телефон: +07 653 681-700
E-mail: info@testo.de
Web-сайт: www.testo.com
Testo Instruments (Shenzhen) Co. Ltd., КНР
Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District, SHENZHEN Postal Code 518107 Телефон: +86 755 26 62 67 60
E-mail: info@testo.com.cn
Web-сайт: www.testo.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
